HB46K混凝土泵车关键技术规格书.doc

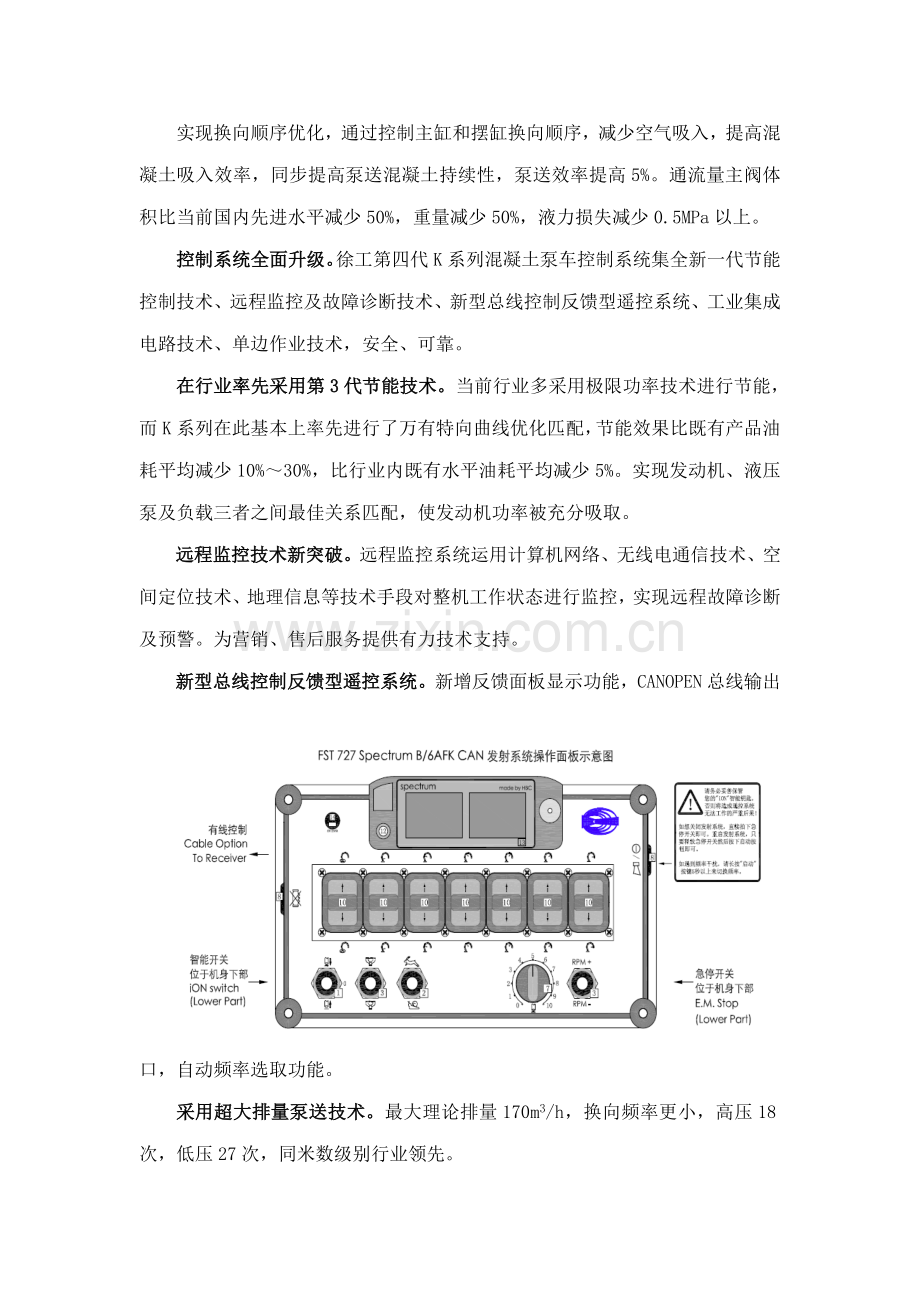

HB46K（奔驰）混凝土泵车产品简介HB46K（奔驰）混凝土泵车是徐工自主研制新一代K系列混凝土泵车，以 “安全、可靠、环保、领先”卓越品质领先于国内外同行业先进技术水平。底盘为三桥奔驰ACTROS 3341底盘，该款底盘为国排放，大功率、大扭矩、高效节能、越野能力强。经优化设计6节RZ型臂架构造和铰点机构，具备作业空间更大，操纵更灵活，使用寿命更长特点。一、产品重要技术亮点采用六节“RZ”型折叠臂技术，运用有限元分析、变截面等强度参数化设计、动态模仿装配等先进设计手段，优化构造设计参数，重量轻，稳定性好，展开所需空间小，特别适合施工场地受到限制隧道和室内作业。采用前“X”支腿单边作业，能实时检测两侧支腿位置，控制臂架有效回转范畴，在泵车工作位置空间相对狭小，不可以满足泵车支腿所有打开时，也能正常布料作业。 采用支腿同步伸缩技术。行业首创单缸加绳排支腿伸缩机构专利技术，速度快，可实现同步伸缩，比既有产品提高1倍。整体重量轻42%。可靠性高，平均无端障时间延长20%。 采用行业领先全液压换向开式系统技术。与施维英领先全球全液压换向技术进行全面融合，换向信号提取及控制所有由液压完毕，避免电气频繁触发及恶劣环境带来可靠性问题，顾客后期维护成本低。换向可靠性全面领先行业，换向时间比国内既有先进水平缩短40%。 实现换向顺序优化，通过控制主缸和摆缸换向顺序，减少空气吸入，提高混凝土吸入效率，同步提高泵送混凝土持续性，泵送效率提高5%。通流量主阀体积比当前国内先进水平减少50%，重量减少50%，液力损失减少0.5MPa以上。控制系统全面升级。徐工第四代K系列混凝土泵车控制系统集全新一代节能控制技术、远程监控及故障诊断技术、新型总线控制反馈型遥控系统、工业集成电路技术、单边作业技术，安全、可靠。在行业率先采用第3代节能技术。当前行业多采用极限功率技术进行节能，而K系列在此基本上率先进行了万有特向曲线优化匹配，节能效果比既有产品油耗平均减少10%30%，比行业内既有水平油耗平均减少5%。实现发动机、液压泵及负载三者之间最佳关系匹配，使发动机功率被充分吸取。远程监控技术新突破。远程监控系统运用计算机网络、无线电通信技术、空间定位技术、地理信息等技术手段对整机工作状态进行监控，实现远程故障诊断及预警。为营销、售后服务提供有力技术支持。新型总线控制反馈型遥控系统。新增反馈面板显示功能，CANOPEN总线输出口，自动频率选取功能。采用超大排量泵送技术。最大理论排量170m3/h，换向频率更小，高压18次，低压27次，同米数级别行业领先。采用全自动高低压自动切换技术。在进行操作高低切换时候，只需轻轻地一按电控按钮就所有完毕。不需倒换管路或转动阀板，操作简便。可以迅速排除堵管，且不会有任何泄漏。采用活塞自动退回技术。只需按动一下按钮，即可使活塞自动退回至水槽，便于砼活塞更换和随时检查砼活塞磨损状况，操作简朴、以便，省时省力，安全性高。采用弹性悬挂泵送系统。料斗与副车架连接采用铰点轴连接形式，增长弹性减震装置，吸取中心泵送系统工作时产生振动，减少泵送系统对上车臂架振动影响，大大延长构造件、液压件使用寿命。采用防积料料斗装置。运用流体力学仿真系统，实现新一代料斗设计，保证料斗内腔光滑流程，易于物料流动，同步，在搅拌盲区增长防积料板，彻底清除积料、死角等现象。新型模压料斗底板，内壁圆滑流畅，设立防积料装置，配合新型搅拌叶片，提高吸入效率，大幅度减少积料几率。采用耐磨环自动补偿技术。自动补偿耐磨环采用弹性橡胶材料，设立在眼睛板与耐磨环之间，并以整体实时自动方式向迈进送以弥补两者磨损间隙，保证密封可靠，消除漏浆现象，保证高效泵送效率。采用防倾翻安全保护技术。通过安装电子水平仪和压力传感器，实时检测泵车倾斜度及变化状况。控制器将会对整车倾角和支腿压力数据进行自动分析、判断泵车倾翻也许性，当纵向倾斜超过5、横向倾斜超过3或工作过程中泵车倾斜度变化较快时，将会自动报警。采用智能泵送缓冲系统。在换向过程中，计算机电液比例控制智能泵送缓冲技术，通过压差感应和计算机二次调节，自动对换向过程中泵送排量进行多次控制，实现对泵送速度进行两次软刹车和软启动，泵送换向冲击小，泵送平稳性高，因系统压力峰值得到彻底消除，使液压元件使用寿命大幅加长。臂架工作更稳定。臂架振动幅度低于同行，控制在200mm以内，当前行业原则水平是300mm。采用液压系统集成控制技术。重要控制功能高度集成在一种控制阀体内，使管路布置更加简洁，连接管路大幅减少，管路渗漏也许性大幅减小，系统密封可靠性更高，顾客后期维护成本大幅减少。采用全程过滤技术。所有回路所有配有吸油、回油全程过滤系统，系统清洁度更有保证，液压元件及液压油使用寿命更长，液压系统工作可靠性更高。采用液压油自动冷却技术。当混凝土泵液压油温达到55时，油冷却器上感应器会使油冷却器电扇打开，以便减少液压系统温度。而当液压油温度达到90时，主油泵上感应器会切断混凝土泵工作，以保护液压系统。采用自动反搅功能保护技术。如搅拌时搅拌叶片被大石块卡住，油压会迅速升高，压力继电器开关会发出信号，电磁换向阀换向，搅拌马达反转，延时13秒后，在障碍物脱开后，电磁铁复位，搅拌马达正转。有效保护搅拌马达及油泵不受损坏。采用优越人机对话界面。电气系统采用进口控制器，并配有进口液晶显示屏，可动态实时显示和记录设备各种工作参数，如发动机转速、液压油温、泵送排量、泵送工作状态、泵送次数、泵送时间等，并可储存设备工作各种历史记录。臂架、支腿、回转底座、转台等构造件均采用90公斤级高强度构造钢，可靠性更高。核心元器件选用国际知名品牌产品（详见下文配备件表），质量可靠、使用寿命长，顾客后期维护成本低。通过当代泵车先进技术运用，极大提高了泵车作业可靠性、安全性，以及顾客使用和维护以便性。二、部件及系统简介1、底盘底盘采用原装进口奔驰三桥底盘，欧排放原则，按载重车底盘设计，合用于中华人民共和国建筑工地复杂路面。1.1、驾驶室左方向盘，气垫式驾驶座，手动液压可倾翻式驾驶室带卧铺，驾驶室配有冷热空调系统， CD放音机，遥控中央门锁，电动门窗，电动调节可加热式后视镜。1.2、发动机型号：OM501LA./17 型式：V6，涡轮增压，中冷，智控，柴油发动机缸径及冲程：130mm150mm排量：11.946L压缩比：17.75:1环保性：欧排放原则1.3、变速箱型号：G240-16/11.720.690类别：16档同步，液压手动换挡系统1.4、轮胎前桥：385/65 R22.5后桥：315/80 R22.5公路越野两用轮胎1.5、车桥第一桥：单胎，转向不驱动；第二桥：双胎，驱动不转向；第三桥：双胎，驱动不转向。1.6、悬挂系统前悬挂：抛物线钢板弹簧配平衡杆后悬挂：抛物线钢板弹簧配桥间和轮间差速锁1.7、制动系统主制动器：独立双回路压缩空气制动系统，先后碟式制动器，智能控制配制动防抱死控制系统（ABS）及加速防侧滑控制系统（ASR）。驻车制动：弹簧制动器，作用于后桥其他：装备有空气干燥器，制动间隙自动调节1.8、车架U形纵梁，开放式横梁，E500TM型高强度钢材2、构造件2.1、布料杆臂架优化设计实现布料高度最大化和布料效率最高化，使臂架各节长度，合理分布载荷和空间；在保证臂架整体长度前提下，实现初始臂长，末节臂短，使臂架构造更紧凑、抖动更小、操作更灵活、布料范畴更广。施工时，臂架更能以便快捷地达到工作位置，实现迅速定位，灵活布料。重要材料选用90公斤级高强度构造钢。2.2、转台转台为板式框架箱型构造，钢材选用90公斤级高强度构造钢。上端联接布料杆，通过回转支承与回转底座相连，可360回转。2.3、回转底座为板式框架大箱型构造，钢材选用90公斤级高强度构造钢。上连回转支承，下连副车架。回转底座内腔设有内藏式液压油箱。支腿及其展开缸铰接于底座。2.4、支腿支腿型式为前“X”型二级伸缩型，后支腿摆动型。截面为箱形加筋构造。2.5、副车架副车架后段侧置走台板，中间连接中心泵水槽，后部连接中心泵料斗及上下左右踏板。主副车架通过连接件连接，连接件与副车架焊接，与主车架用高强度螺栓联接。副车架分先后两段，中间间隔某些便于液压布管。2.6、料斗采用新型模压料斗，大摆管，大通径，大幅减少泵送阻力，提高吸料充分性和吸取效率。2.7、输送管泵送混凝土通道，选用高耐磨材料锻造而成，内表面经高频淬火，寿命可达3万方。3、回转机构3.1、回转支承选用统力公司生产双排八点接触球式外啮合回转支承，可360持续全回转，回转支承滚柱轨道密封可防水防尘。3.2、回转减速机选用徐州科源或宁波中意公司生产回转减速机，该减速机为一级定轴+二级行星减速，具备构造紧凑、承载能力大、传动效率高特点。回转轴承采用加强型，双串联方式，以此来提高使用寿命。4、中心泵送系统中心泵送系统由泵送油缸、水槽、混凝土输送缸等件构成。泵送油缸、水槽、混凝土输送缸、料斗靠丝杠及连接螺栓紧固在一起。搅拌装置S摆管主油缸水槽砼输送缸4.1、主油缸主油缸导向套密封设计采用徐工专利密封易拆装技术，不需拆下主油缸，即可更换导向套密封，更换时间大大缩短，这也是行业独有。4.2、水槽工作过程中水槽内布满水，用来冷却和润滑活塞头；同步中心泵送系统通过水槽与副车架进行连接。4.3、砼输送缸从料斗吸入混凝土然后再泵出到输送管。内表面进行特殊解决，具备高耐磨性。4.4、S摆管S摆管采用浮动密封构造，可自动补偿磨损间隙，使用寿命长。驱动轴采用38CrMoAl高强合金钢并通过渗氮解决，驱动轴构造优化设计，应力分散，寿命长期。S摆管使用寿命可保证10万方。4.5、搅拌装置采用单侧马达驱动，马达安装定位完全由法兰和轴加工公差来保证，不再靠装配来调节。使用过程中，在更换叶片、S摆管等元件需拆装马达时，马达安装精度很容易保证，避免马达晃动， 提高马达工作可靠性。5、液压系统液压主油泵和臂架泵为德国力士乐或川崎进口，布料杆控制阀，高压软管，液压管接头，大阀块电磁阀均选用世界知名公司，保证了产品高可靠性。泵送液压系统为开式恒功率变量系统。油液循环通过油箱，构造简朴、可散热并可沉淀杂质。将液压系统冲击作用在阀上，同步避免了主泵频繁换向，油温低，耐污染。布料杆液压系统为变量泵电液比例遥控负载敏感控制系统。先导减压式平衡阀，使布料杆操纵更以便、灵活、微动性好、功率损失小，布料杆运营平稳、振动小。6、电气系统整机配有彩色显示屏，可动态显示设备各种工作参数，可实时记录设备各种工作历史，故障报警和自动切断工作状态功能。配备HBC遥控器，携带、操作以便，集成各种功能，可实现各种功能远程操作，增长了操作便利性，同步具备行业独有泵送工作无级遥控。系统可实现发动机转速自动控制，自动怠速，节能效果好；并能实现液压油温自动控制。配有GPS/GPRS远程故障诊断，迅速排除故障7、自动润滑系统进口递进式集中润滑系统，可逐点、定期、定量向核心润滑点加注润滑脂。车辆可以自动保养，延长了整机使用寿命。润滑点为：S摆管、搅拌系统、泵送缸。8、清洗系统独立水箱，可以避免工地缺水现象，高压水泵便于工作完毕后对泵送系统，输送管和整车进行清洗。9、散热系统散热器采用液压马达驱动。通过自动检测，当油温达到系统设定55时，散热马达启动，减少系统油温，保证液压系统正常进行和提高液压元件使用寿命。三、安全保护系统1、发动机过载保护技术系统装有功率限制阀，当产生过载现象时，泵送量自动减少，从而避免损坏发动机。2、主泵过载保护技术系统装有压力切断阀，如堵泵时系统压力就会达到最大值，此时主泵排量自动回零，没有溢流发热损失，发动机处在低载荷状态，输送压力产生脉动冲击现象，容易解决堵管；若没有压力切断阀，发动机处在最大载荷状态，甚至熄火，从而减少发动机使用寿命。3、液压油自动冷却技术当混凝土泵液压油温达到55时，油冷却器上感应器会使油冷却器电扇打开，以便减少液压系统温度。而当液压油温度达到90时，主油泵上感应器会切断混凝土泵工作，以保护液压系统。4、油泵吸空保护技术当油液过底或滤芯脏时，真空表进入警告区，提示顾客加油或更换滤芯后才可工作，大幅减少油泵吸空也许性，延长了油泵使用寿命。 5、自动反搅功能保护技术如搅拌时搅拌叶片被大石块卡住，油压会迅速升高，压力继电器开关会发出信号，电磁换向阀换向，搅拌马达反转，延时13秒后，在障碍物脱开后，电磁铁复位，搅拌马达正转。有效保护搅拌马达及油泵不受损坏。6、自动集中稀油润滑保护技术当顾客忘掉加润滑油时候，系统能使用液压油进行润滑。7、防倾翻安全保护技术通过安装电子水平仪和压力传感器，实时检测泵车倾斜度及变化状况。控制器将会对整车倾角和支腿压力数据进行自动分析、判断泵车倾翻也许性，当纵向倾斜超过5、横向倾斜超过3或工作过程中泵车倾斜度变化较快时，将会自动报警。控制器还能实时检测每个支腿受力状况。当受力支腿少于两个时，控制器将会自动发出报警信号并限制臂架继续动作，增强了泵车施工安全性与智能化水平。四、重要技术参数1）行驶状态重要技术参数表类别项目单位参数底盘型 号Actros 3341生产厂家戴姆勒公司最高速度km/h80最大爬坡度61.9%最小转弯直径m19.8制动距离m7轴距mm4500+1350轮距（前/后）mm2034/1804接近角/拜别角16/10最小离地间隙mm300轮胎规格315/80R22.5发动机型号OM501LA/17输出功率kw/(r/min)300/1800最大扭矩Nm/(r/min)/1400排量L11.946尾气排放原则国其它外形尺寸km/h1185025003970整机重量kg33000燃油箱容积L400百公里油耗L/100km402） 作业状态重要技术参数表类别项 目单 位参数泵送系统理论输送量（高压/低压）m3/h120/170泵送混凝土压力（高压/低压）MPa12/8理论泵送次数（高压/低压）次/min18/27输送缸内径行程mm260泵送混凝土骨料最大直径mm40上料高度mm1480泵送混凝土塌落度范畴cm823高低压切换方式自动布料杆布料杆可达高度m46布料杆可达深度m31.5布料杆回转半径m40.6布料杆回转角度270第一节臂伸展角度90第二节臂伸展角度180第三节臂伸展角度180第四节臂伸展角度235第五节臂伸展角度235第六节臂伸展角度90支腿跨距支腿纵向跨距mm9150正常工况前支腿横跨距mm9300后支腿横跨距mm9290半边作业前支腿横跨距mm5900后支腿横跨距mm5895其它配料型式S阀润滑方式自动润滑控制方式手动/遥控水箱容积L600水泵最大水压MPa2五、作业范畴图六、重要配备件表序号名称型号参数数量厂家1布 料 杆90公斤级高强度构造钢1徐工建机2回转底座90公斤级高强度构造钢1徐工建机3转 台90公斤级高强度构造钢1徐工建机4支 腿90公斤级高强度构造钢1徐工建机5回转支承DQWA1240.25T或QWA1390.50Z11统力6回转机构ZCM2.9-9000/B-F-K-Y10/T1中意7底 盘ACTROS 33411奔驰8分动箱JRT0401H011杰牌9臂架泵A7VO5555ml/r38MPa1德国力士乐10液压主泵A11VLO190或K5V200SH.125ml/r42MPa1德国力士乐或川崎11上车多路阀PSV4S1F/400-3.40MPa1德国HAWE12下车多路阀SD5/5-P(KG4-250)./AE25MPa1沃而福SD5/4-P(SV)/18L/./AET-PSA113清洗水泵BZ-32020L/Min1苏州洁宝14搅拌马达BM5-985K3AY985ml/r1宁波中意15高压滤油器28P-2-10QM298C2C2110u1PARKER16蓄能器SB330-10A1/112A-330A10L10MPa1贺德克17散热器BCFL5310.76-0053kW1上海涉林得18润滑系统BV4+MX-F4+EP-S+FAZ02706-011贝克或维东19显示屏IC6600 1赫斯曼20控制器IFLEX T20 1赫斯曼21遥控器FST 727L带自反馈1德国HBC七、随机备件明细表序号名称规格与型号物料编码单位数量1O形圈 533.55G件1 2O形圈 1005.3G件1 3O形圈 1225.3G件1 4O形圈 1603.55G件1 5O形圈 2007.0G件3 6O形圈 2365.3G件1 7O形圈 253.55G件2 8O形圈 2587G件1 9O形圈 2655.3G件4 10O形圈 37.52.65G件1 11O形圈 47.53.55G件1 12O形圈 563.55G件1 13O形圈 87.53.55G件1 14O形圈 902.65G件2 15O型圈 2727.0G件2 16O形圈 1003.55G件1 17A1M010P5008 防尘圈件118EF-108 滤芯件319FBX-100010 滤芯件120耐磨衬套件121150管卡(含密封圈)件122180管卡件123125管卡(螺栓)件224弯管件125锥管件12690度弯管 ZGMN13-4件12790度高耐磨弯管 耐磨钢件128清洗球 发泡橡胶件129高耐磨弯管 耐磨钢件130弯管 ZGMn13-4件131弯管 ZGMn13-4件132弯管 ZGMn13-4件133加长弯管 ZGMn13-4件134密封圈 丁基橡胶件235RH2B-U DC24V 继电器件236砼密封体 260件237TFX-100080 滤芯件138TFX-400100 滤芯件139Y形密封圈220240件340保险丝 10A 520件541保险丝 15A 520件542滤芯 G04268件143水泵随机备件件144支承环22022524.5件1八、随机工具明细表序号名称规格与型号物料编码单位数量备注1NST-402工具箱箱1装在NST-402工具箱（泵车）内工具2内六角扳手 2.5只13内六角扳手 3只14内六角扳手 4只15内六方扳手 5只16内六角扳手 6只17内六角扳手 8只18内六角扳手 10只19内六角扳手 12只110内六角扳手 14只111双头呆扳手 67只112双头呆扳手 810只113双头呆扳手 1214只114双头呆扳手 1315只115双头呆扳手 1618只116双头呆扳手 1719只117双头呆扳手 2224只118双头呆扳手 2730只119双头呆扳手 3236只120双头呆扳手 4146只121双头梅花扳手 1214只122双头梅花扳手 1719只123十字形螺丝刀 1006只124单头呆扳手 65只125一字形螺丝刀 1006只126方头手锤 0.5KG只127钢丝钳 L=150只128活扳手 15018只129活扳手 30036只130黄油枪(杠杆式)120CC只131手动套筒扳手 套筒 10只132手动套筒扳手 套筒 11只133手动套筒扳手 套筒 12只134手动套筒扳手 套筒 14只135手动套筒扳手 套筒 17只136手动套筒扳手 套筒 19只137手动套筒扳手 套筒 22只138手动套筒扳手 套筒 24只139手动套筒扳手 套筒 27只140手动套筒扳手 套筒 30只141手动套筒扳手 套筒 32只142滚花棘轮扳手 10只143滑行手柄10只144迅速摇杆16-1/4只145接杆 5寸只146接杆 10寸只147胎压枪GAS-1只148CQJ-BC 充气工具只149AK-120 急救包 国产包150毛刷 3把151底盘随车工具套1厂家自带，合用于所有底盘52资料配送拉杆包只1九、装箱单序号名称数量包装备注1HB46K（奔驰）混凝土泵车产品装箱单1台裸装燃油箱注油20公升2HB46K（奔驰）混凝土泵车产品合格证1份3HB46K（奔驰）混凝土泵车操作手册1份4HB46K（奔驰）混凝土泵车维修手册1份5HB46K（奔驰）混凝土泵车零部件图册1份6HB46K（奔驰）混凝土泵车随机工具清单1箱7HB46K（奔驰）混凝土泵车随机工具1套铁箱包装8HB46K（奔驰）混凝土泵车随机备件清单1套9HB46K（奔驰）混凝土泵车随机备件1套木箱包装10底盘装箱单及装箱单中所规定文献1套按原包装11减速机装箱单及装箱单中所规定文献1套按原包装12分动箱装箱单及装箱单中所规定文献1套按原包装13润滑系统装箱单及装箱单中所规定文献1套按原包装14清洗水泵装箱单及装箱单中所规定文献1套按原包装15遥控器阐明书、合格证等随机文献1套按原包装十、3000小时易损件明细顾客选购，不含于投标总价序号备件名称物料编码数量单价（元）厂家1变幅油缸大腔平衡阀12变幅油缸、小腔,大腔平衡阀13变幅油缸大腔平衡阀14变幅油缸小腔，大腔平衡阀15变幅油缸小腔，大腔、小腔，大腔、小腔平衡阀26变幅油缸一备1件/10台7变幅油缸二备1件/10台8变幅油缸三备1件/10台9变幅油缸四备1件/10台10变幅油缸五备1件/10台11变幅油缸六备1件/10台12垂直油缸备2件/10台13前支腿伸缩油缸备2件/10台14后支腿摆动油缸备2件/10台15高压过滤器116电磁阀117电磁阀118梭阀119滤芯EF-108120滤芯TFX-800180120滤芯TFX-400100121滤芯G04268122滤油器滤芯0850R010BN3HC/W223滤芯V3.0520-06124信号阀总成备1件/10台25溢流阀备1件/10台28小液动阀备4件/10台31溢流泄放插芯备4件/10台32双向液压锁备2件/10台33臂架泵备2件/10台34液压主泵备2件/10台35S摆管总成136轴承环总成备1件/10台37切割环338眼镜板239Y形密封圈340支承环241密封圈242支承环243砼密封体644摆柄145法兰轴承146耐磨衬套447球形底座备4件/10台48支承环249Y形密封圈450O形圈451O形圈252O形圈253S摆管驱动油缸254尼龙衬套255尼龙衬套256夹紧板总成1457夹紧板总成2458Y形密封圈359橡胶垫圈260橡胶垫圈261橡胶垫圈262摆线马达163密封圈264骨架密封265法兰266三通弯管367铰链弯管368锥管369锥管370180管卡备2件/10台71150管卡备2件/10台72125管卡备2件/10台7390度弯管474终端软管175继电器176继电器177接近开关278接近开关279限位开关180保险丝1081保险丝1082保险丝1083电动油脂润滑泵53498-21备2件/10台84递进式分派器 M2500185双线分派器 RZ-4/0.08186油脂滤油器 LS-02-106备1件/10台注：本表所列备件明细中，“备1件/10台”表达为每10台车建议存储备件1件。我司建议顾客在采购第一批车时至少按单台量储存备件。
