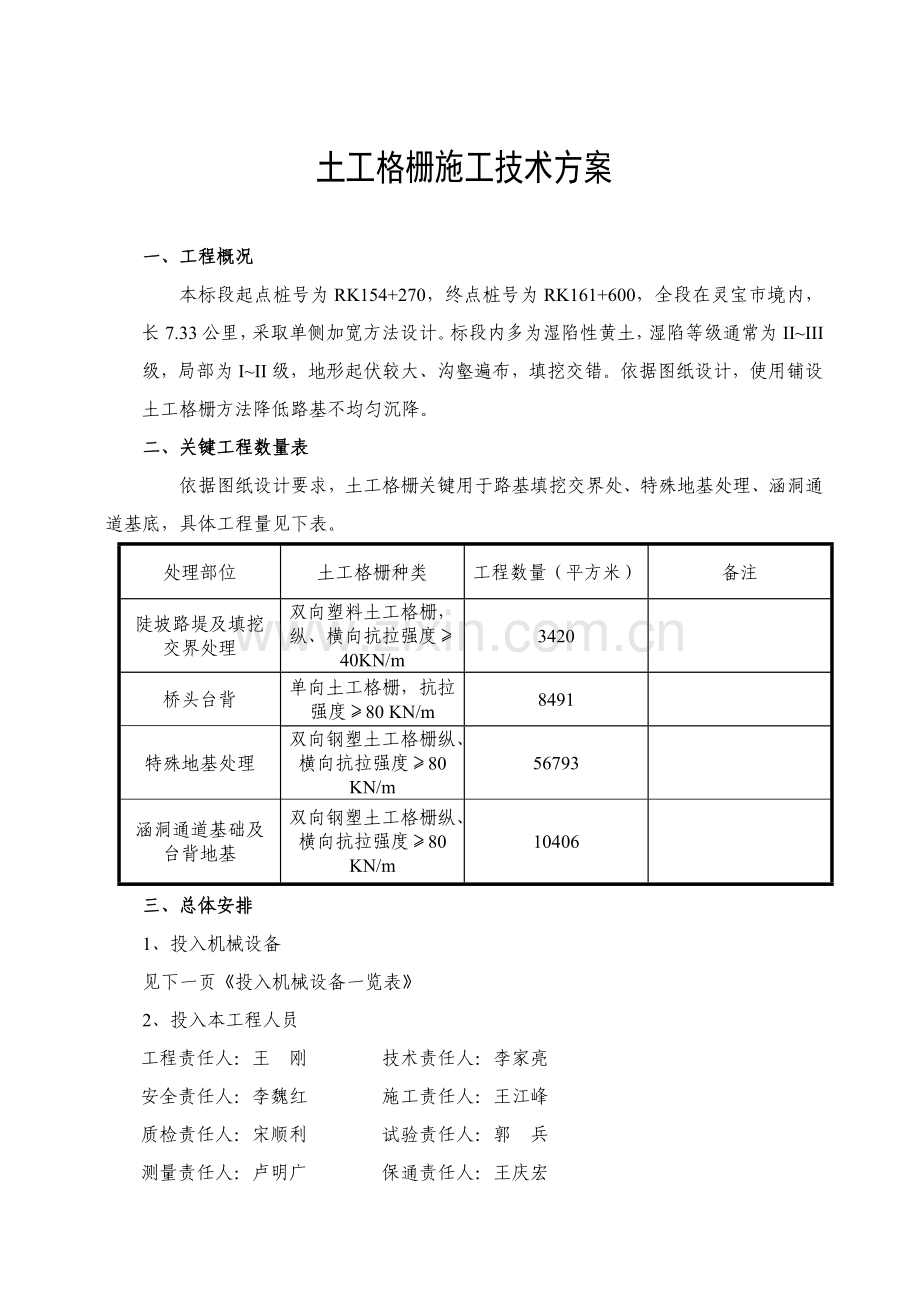

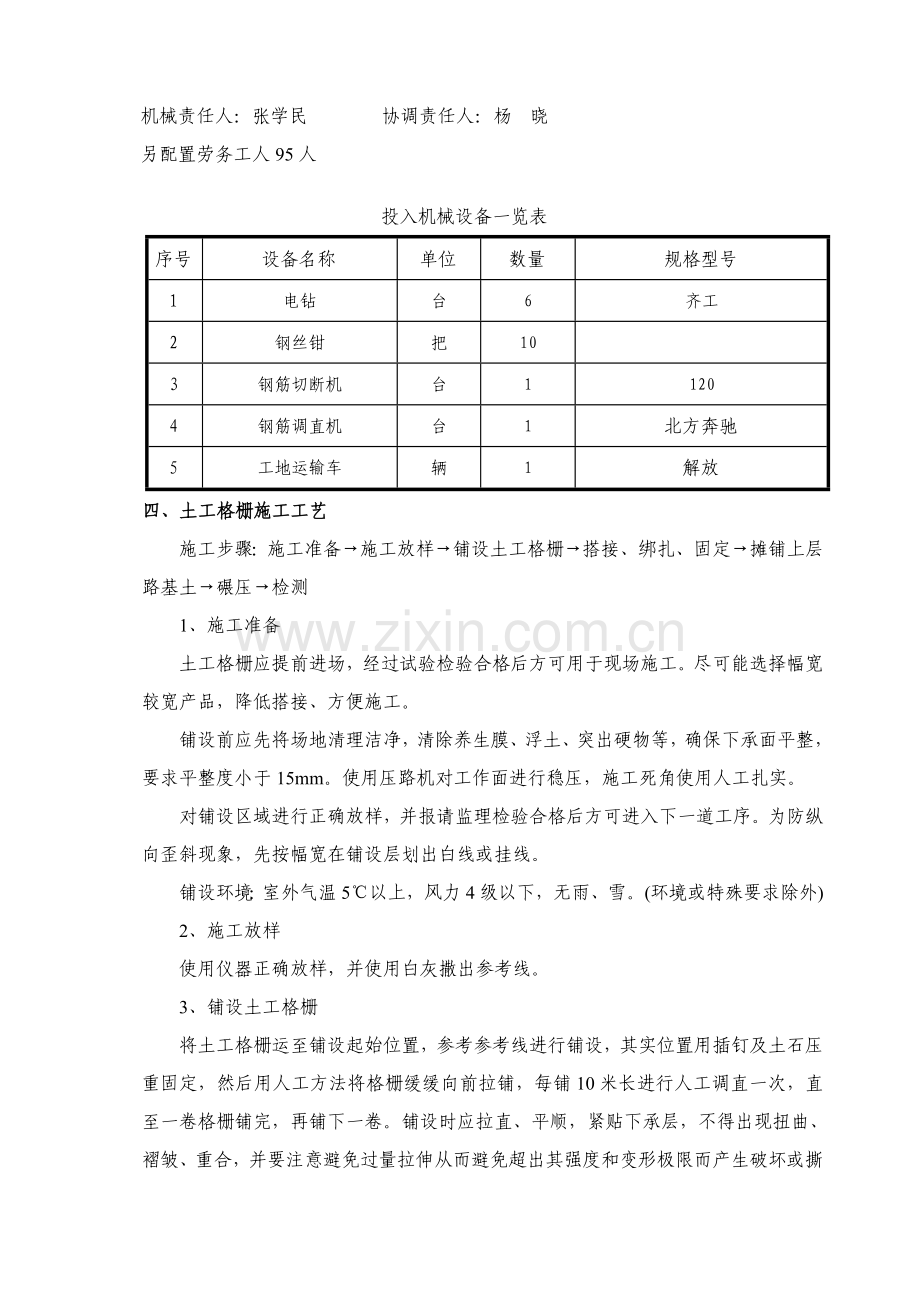

土工格栅施工技术方案一、工程概况本标段起点桩号为RK154+270，终点桩号为RK161+600，全段在灵宝市境内，长7.33公里，采取单侧加宽方法设计。标段内多为湿陷性黄土，湿陷等级通常为IIIII级，局部为III级，地形起伏较大、沟壑遍布，填挖交错。依据图纸设计，使用铺设土工格栅方法降低路基不均匀沉降。二、关键工程数量表依据图纸设计要求，土工格栅关键用于路基填挖交界处、特殊地基处理、涵洞通道基底，具体工程量见下表。处理部位土工格栅种类工程数量（平方米）备注陡坡路堤及填挖交界处理双向塑料土工格栅，纵、横向抗拉强度40KN/m3420桥头台背单向土工格栅，抗拉强度80 KN/m8491特殊地基处理双向钢塑土工格栅纵、横向抗拉强度80 KN/m56793涵洞通道基础及台背地基双向钢塑土工格栅纵、横向抗拉强度80 KN/m10406三、总体安排1、投入机械设备见下一页投入机械设备一览表2、投入本工程人员 工程责任人：王 刚 技术责任人：李家亮安全责任人：李魏红 施工责任人：王江峰质检责任人：宋顺利 试验责任人：郭 兵测量责任人：卢明广 保通责任人：王庆宏机械责任人：张学民 协调责任人：杨 晓另配置劳务工人95人投入机械设备一览表序号设备名称单位数量规格型号1电钻台6齐工2钢丝钳把103钢筋切断机台11204钢筋调直机台1北方奔驰5工地运输车辆1解放四、土工格栅施工工艺施工步骤：施工准备施工放样铺设土工格栅搭接、绑扎、固定摊铺上层路基土碾压检测1、施工准备土工格栅应提前进场，经过试验检验合格后方可用于现场施工。尽可能选择幅宽较宽产品，降低搭接、方便施工。铺设前应先将场地清理洁净，清除养生膜、浮土、突出硬物等，确保下承面平整，要求平整度小于15mm。使用压路机对工作面进行稳压，施工死角使用人工扎实。对铺设区域进行正确放样，并报请监理检验合格后方可进入下一道工序。为防纵向歪斜现象，先按幅宽在铺设层划出白线或挂线。铺设环境：室外气温5以上，风力4级以下，无雨、雪。(环境或特殊要求除外) 2、施工放样使用仪器正确放样，并使用白灰撒出参考线。3、铺设土工格栅将土工格栅运至铺设起始位置，参考参考线进行铺设，其实位置用插钉及土石压重固定，然后用人工方法将格栅缓缓向前拉铺，每铺10米长进行人工调直一次，直至一卷格栅铺完，再铺下一卷。铺设时应拉直、平顺，紧贴下承层，不得出现扭曲、褶皱、重合，并要注意避免过量拉伸从而避免超出其强度和变形极限而产生破坏或撕裂、局部顶破等操作同前。大面积铺设后，要整体调整其平直度。铺设应平铺，拉直、不得重合，不得卷曲、扭结。接铺：以卷长为单位作为铺设段长，应铺格栅段长内铺满以后，再整体检验一次铺设质量，然后接着铺设下一段，下一段铺设时，格栅和格栅应根据规范要求进行搭接，然后使用8号铁丝呈“之”字形穿绑固定后继续向前进方向铺第二段。假如土工格栅为双层，则上、下层接缝应错开，错开长度应大于500mm。4、搭接、绑扎、固定铺筑坡度，包含纵向和横向，应和路面平行搭接处用铁丝呈“之”字形穿绑，搭接宽度应满足规范要求。使用U形钢筋锚钉进行锚固，间距1m，呈正方形布设。锚钉采取8钢筋弯制而成，尺寸为宽10cm，锚固深度大于20cm。土工格栅铺设完成后首优异行自检，其质量要求见下表：序号项目施工质量要求检验方法和频率备注1下承层平整度15mm每200m检验4处2纵向搭接宽度30-60cm抽查2%3横向搭接宽度30-60cm抽查2%4搭接缝错开距离50抽查2%土工格栅铺设到位并报检合格后应立即进行下一层填料施工，以免其受到阳光过长时间直接曝晒，通常情况下，间隔时间不超出48h。杜绝一切施工车辆和施工机械行驶或停放在已铺好土工格栅上，施工中随时检验土工格栅质量，发觉有折损、刺破、撕裂等损坏时，视程度修补或更换。5、不一样位置土工格栅铺设方法（1）陡坡路堤及填挖交界处理在填挖坡度陡于1：5填挖交界处使用土工格栅进行强化处理。土工格栅双向塑料土工格栅，纵、横向抗拉强度应大于40KN/m。要求土工格栅路床底面和路床顶面各铺设一层。为确保土工格栅有效锚固，纵向铺设土工格栅锚固于挖方路基内5米，横向铺设土工格栅锚固于台阶内2米。（2）桥头台背土工格栅为单向格栅，抗拉强度不低于80KN/m，屈服伸长率小于10%。铺设位置在桥头路基处理部分路床底。为预防台背填土较高桥头差异沉降出现跳车，在台背墙面设置角钢将土工格栅固定。角钢式样及尺寸见下页图。（3）特殊地基处理土工格栅为双向钢塑土工格栅，经纬向抗拉强度大于80KN/m，铺设一层，位置为碎石垫层底，土工格栅铺设横向范围为路基第一个台阶底部至坡脚位置。（4）涵洞通道基础及台背地基土工格栅为双向钢塑土工格栅，经纬向抗拉强度大于80KN/m，铺设一层。拱涵地基及台背铺设位置为碎石垫层中间（优异行一层碎石垫层施工，然后进行土工格栅铺设，最终施工第二层碎石垫层），盖板涵洞和盖板通道地基及台背铺设高度位置为灰土垫层底。土工格栅在碎石垫层上铺设时因钢筋钉不易穿透碎石垫层，施工时应注意钢筋钉施工质量，预防出现钢筋钉弯曲、固定不牢等问题。施工时土工格栅尽可能使用人工移动，预防运输车在碎石垫层上压出车辙，铺设时垫层局部不平整应立即用人工整理，确保土工格栅下承层平整度。（5）铺设反滤土工布和碎石垫层土工格栅铺设完成后在坡脚位置铺设反滤土工布，土工布宽2.54m，铺设宽度为1m，剩下部分应叠好，预防施工中刮破。待碎石垫层施工完成后，将折叠部分反滤土工布反折到碎石单层顶面，要求土工布和碎石垫层结合紧密，不得有空包和破损。然后使用路基填料将土工布压好并立即进行上层路基施工。碎石摊铺前应将碎石边线及加宽50cm线用石灰洒出，并立出土模。特殊地基处理碎石垫层为一层厚30cm，涵洞通道地基处理碎石垫层为两层共厚40cm，碎石使用连续级配，粒径为8-20mm，使用前应经过试验检测合格。施工前应正确计算每车材料能够铺设平方数，按量进料。碎石垫层摊铺应从工作面入口处一边卸料一边推平方法进行推进，后续车辆经由摊铺好碎石垫层上卸入工作面，预防碾压已铺设好土工格栅。摊铺完成后使用平地机进行精平。使用20t振动压路机静压1遍，振压4遍，按沉降差法进行压实检测，沉降差在5mm以内为合格。五、质量确保方法 建立质量确保体系，项目责任人对工程进行全方面负责，对质量工作进行全方面质量领导；项目技术责任人关键负责技术、质量工作，对工程质量进行全方面管理。1. 现场操作人员应佩戴安全帽、反光背心，必需时佩戴安全带。2. 设专职质量检验员，对工程各工序进行跟踪检验，严格按施工图纸，国家验收规范、工程质量检验评定标准实施，各班组设兼职质量检验员，对各工序进行认真地自检、互检、交接检，果断杜绝质量管理失控。3. 在职员中常常开展全方面质量管理基础知识教育，不停提升职员质量意识。4. 认真落实岗位责任制、技术交底制和质量奖罚制度。各岗位技术人员要明确自已职责范围，认真负责，相互配合，每道工序施工前必需进行技术、工艺质量交底，交接双方必需在书面资料上签字，对质量事故坚持“三不过”。5. 加强施工全过程质量控制，做好施工图纸审核工作。强化检测机构，切实做好测量仪器和计量器具复核、校正工作、确保其正确性，对使用人员进行必需培训，确保仪器正确使用。确保体系框图项目经理： 王 刚副经理：杨 晓总工程师： 李家亮计划协议部赵会霞中心试验室郭 兵质检部 宋顺利工程技术部 庄昭兵施工责任人：张雨生质检负责高长松技术负责叶存仓试验负责聂根三6.7. 抓好原材料采购、进场、保管等步骤质量工作。8. 资料整理要和工程同时进行，做好认真、可靠、齐全、字迹工整，装订整齐。9. 从“三检”入手，进行质量控制，时刻掌握质量动态，将质量事故消亡在萌芽状态之中。六、施工安全确保方法（一）安全技术要求1. 进场前首先对职员进行一次安全思想教育工作，每班前会上全部要结合工程实际进行安全教育和相关安全注意事项交底工作，使每个职员能自觉遵守安全操作规程，确保施工安全。2. 要求全部进场施工人员必需戴安全帽，不准穿拖鞋、高跟鞋和易滑靴鞋。3. 现场操作人员应佩戴安全帽、反光背心，必需时佩戴安全带。4. 对班机长要进行安全操作书面交底，明确责任。5. 现场有专员统一指挥，明确分工，统一信号，全部些人员必需服从现场统一指挥。6. 作业过程中，技术员、质检员及操作人员不得离开岗位。7. 每次班前应对施工机械吊索具进行一次安全检验，发觉问题立即处理。（二）施工安全确保方法1. 建立安全和生产管理体系，项目责任人对安全生产工作进行全方面领导，项目安全员关键负责施工现场安全生产工作，对安全生产进行全方面管理。2. 认真落实落实安全生产岗位责任制、安全生产交底制和安全生产奖罚制。每道工序施工前，必需逐层进行安全交底，并和经济挂钩，交接双方必需有正式交接手续。3. 从事土工格栅施工和各级人员全部必需严格遵守各项安全生产规程和安全生产制度，接收必需考评，方能进入现场从事生产。4. 各组机械操作人员，必需持证上岗，严格遵守机械安全使用保养规程，无证上岗，酒后操作，违章作业造成事故，追究当事人直接责任。5. 施工现场电工必需持证上岗，严格各项用电规程，严禁违章作业，非电工人员，不得私自拆卸电器。造成事故，追究当事人直接责任。6. 施工现场应设专员做好消防工作，消防工具应齐备，并设专员看管，严禁挪为她用。7. 施工机械进出场，要注意危桥、陡坡、陷地和预防碰撞电杆、房屋等，以免造成事故。8. 施工前，对临近施工现场建筑物、构筑物及地上地下管线必需检验，并采取有效方法确保安全。9. 施工现场设专员做好安全保卫工作，预防施工设施、施工机械被拆、被盗，造成安全事故。10. 施工范围应使用警示带围挡，并使用显著警示标志，预防出现安全事故。11. 施工现场临时用电安全方法依据标书中对该工程工期要求，依据该工程特点，特制订临时用电安全方法，以确保安全生产，预防事故发生，按期完成施工任务。（1）施工现场临时用电必需达成“三级配电二级保护”安全要求，实施“一机一闸一保护”要求，总配电箱设在靠近电源地方，分配电箱装在用电设备或负荷相对集中地域，分配电箱和开关距离不得大于30m，开关箱和用电距离不宜大于3m，配电箱做到“一箱一锁”。（2）施工现场临时用电设备，必需作保护接地，不得一部分作保护接地，一部分作保护接零，保护零线要在总开关箱反复接地，其接地电阻通常不应大于10。（3）配电箱、开关箱内工作零线应经过接线端子板联接，要和保护零线端子板分开，另外对产生振动设备保护线其连接点不应少于二处。（4）施工现场必需使用省推荐五芯电缆，严禁明设在地面上，埋地深度大于0.6m，配电箱、开关箱进出线口应设在下面，并加以保护分路成束。七、环境保护方法1. 成立环境保护小组，制订环境保护方法，配置专职管理人员，专门负责检验、督促各项环境保护工作。2. 针对土工格栅施工特点，本协议段将便道扬尘作为关键环境原因加以控制。尽可能安排电动、机械施工，如用柴油机则采取方法预防漏油，对机壳进行覆盖围护，避免漏油污染。3. 采取消声、吸声方法使施工噪音、振动达成施工场外环境标准。八、文明施工1. 对施工现场文明施工进行监督、指导、检验，对违反文明施工行为，严厉处罚。2. 成立现场文明施工小组，负责施工区域内施工现场文明施工管理工作，并结合实际情况制订文明施工管理细则。3. 建立文明施工责任区，划分区域，明确管理人，实施挂牌制，做到现场清洁整齐。4. 施工现场临时设施（如生产料场、和照明、动力线路等）应严格按施工组织设计确定施工平面部署、搭设或埋设整齐。 5. 施工操作地点和周围清洁整齐，做到活完脚下清，工完场地清。6. 夜间施工应考虑周围村民作息时间，做到不扰民。连霍高速公路洛阳至三门峡（豫陕界）段改扩建工程TJ-21协议段项目经理部 二一十二个月三月十二日
