压型钢板安装
适用范围：适适用于建筑钢结构楼板永久性支承模板。它既是楼盖永久性支承模板，依据设计它还能够和现浇混凝土层共同工作，是建筑物永久组成部分，习惯称之为结构楼承板。本工艺标准适适用于结构楼承板施工。
一、材料要求
1压型钢板基板，应确保抗拉强度、屈服强度、延伸率、冷弯试验合格，和硫（S）、磷(P）极限含量。焊接时，确保碳（C）极限含量，其化学成份和物理力学性能需满足要求。
2建筑工程上使用压型钢板尺寸、外形、重量及许可偏差应符合《建筑用压型钢板》GB/T12755-91要求；
压型钢板宜采取镀锌卷板，两面镀锌层含锌量275g/m,基板厚度为0.75～2.Omm.压型钢板外形见下图.

(a)封闭式压型钢版； （b）开口式压型钢板
图4.1.2 压型钢板
3因为压型钢板在建筑上用于楼板永久性支承模板并和钢筋混凝土叠合共同工作，所以不仅要求其力学、防腐性能，而且要求有必需防火能力满足设计和规范要求。
4压型钢板施工使用焊接材料，焊条为E43××型。
二、关键机具
压型钢板安装所需起吊机械，由钢结构安装确定。压型钢板施工专用机含有压型钢板电焊机，其它施工机含有手提式或其它小型焊机、空气等离子弧切割机、云石机、手提式砂轮机、饭工剪刀等（见下表）。

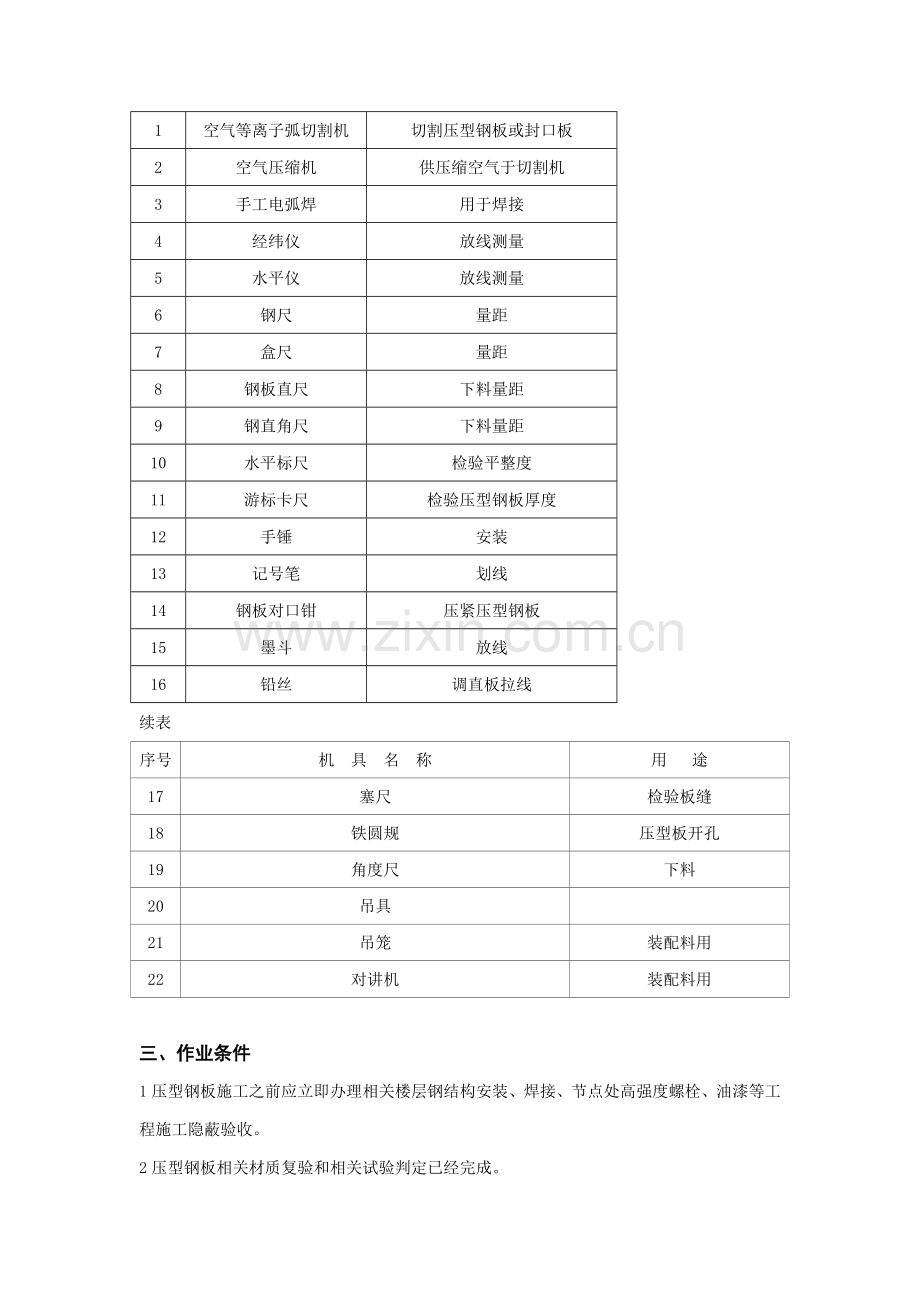

压型钢板安装工程关键机具
序号
机具名称
用途
1
空气等离子弧切割机
切割压型钢板或封口板
2
空气压缩机
供压缩空气于切割机
3
手工电弧焊
用于焊接
4
经纬仪
放线测量
5
水平仪
放线测量
6
钢尺
量距
7
盒尺
量距
8
钢板直尺
下料量距
9
钢直角尺
下料量距
10
水平标尺
检验平整度
11
游标卡尺
检验压型钢板厚度
12
手锤
安装
13
记号笔
划线
14
钢板对口钳
压紧压型钢板
15
墨斗
放线
16
铅丝
调直板拉线
续表
序号
机 具 名 称
用 途
17
塞尺
检验板缝
18
铁圆规
压型板开孔
19
角度尺
下料
20
吊具

21
吊笼
装配料用
22
对讲机
装配料用

三、作业条件
1压型钢板施工之前应立即办理相关楼层钢结构安装、焊接、节点处高强度螺栓、油漆等工程施工隐蔽验收。
2压型钢板相关材质复验和相关试验判定已经完成。
3在设计图基础上，在进行压型钢板排版图设计。
4依据施工组织设计要求安全方法落实到位，高空行走马道绑扎稳妥牢靠以后才能够开始压型钢板施工。
5安装压型钢板相邻梁间距大于压型钢板许可承载最大跨度两梁之间应依据施工组织设计要求搭设支顶架。
6尽可能避免在栓钉处理压型钢板搭接。
四、操作工艺
(一) 工艺步骤：
施工准备
绘制压型铜板排版、统计构件
钢结构安装检验验收
放压型钢板安装位置线
压型钢板分层、分区配料
搭设支顶架
起吊至安装区
铺设临时马道
配件加工
交验、运输、入库
分层、分区吊至安装区
抽检
钢柱边、支托角钢放线、安装焊接
压型钢板加工
（试验判定）

交验、运输、入库
抽 检
不合格
合格
反馈
铺设压型钢板
边角处下料
调直、压实、点焊
自 检
不合格
合格
割开磨平
焊接
安装焊接
堵头板
专业人员检验合格
清理现场
资料及分层验收
栓钉放线、焊接
放封边板安装线
封边板、边角处下料
安装、焊接封边板、堵头板
自检合格

图4.4.1 压型钢板安装工艺步骤图

(二) 操作工艺：
1 压型钢板在装、卸、安装中严禁用钢丝绳捆绑直接起吊，运输及堆放应有足够支点，以防变形；
2铺设前对弯曲变形者应校恰好。
3钢梁顶面要保持清洁，严防潮湿及涂刷油漆未干。
4下料、切孔采取等离子弧切割机操作，严禁用乙炔氧气切割。大孔洞四面应补强。
5是否需支搭临时支顶架由施工组织设计确定。如搭设应待混凝土达成一定强度后方可拆除。
6压型钢板按图纸放线安装、调直、压实并点焊牢靠。要求以下：
(1) 波纹对直，方便钢筋在波内经过；
(2)和梁搭接在凹槽处，方便施焊；
(3)每凹槽处必需焊接牢靠，每凹槽焊点不得少于一处，焊接点直径不得小于1公分。
7 压型钢板铺设完成、调直固定后应立即用锁口机进行锁口，预防因为堆放施工材料和人员交通造成压型钢板咬口分离。
8安装完成，应在钢筋安装前立即清扫施工垃圾，剪切下来边角料应搜集到地面上集中堆放；加强成品保护，铺设人员交通马道降低无须要压型钢板上人员走动，严禁在庄型钢板上堆放重物。
五、质量标准
详见《钢结构工程施工质量验收规范》GB50205-。
六、成品保护
1尽可能降低压型钢板铺设后附加荷载，以防变形。
2压型钢板经验收后方可交下一道工序施工。凡需开设孔洞处不许可用力凿冲，造成开焊或变形。开大洞时应采取补强方法。
七、应注意问题
1压型钢板安装应在钢结构楼层梁全部安装完成、检验合格并办理相关隐蔽工程手续以后进行，最好是整层施工。
2压型钢板应按施工要求分区、分片吊装到施工楼层并放置稳妥，立即安装，不宜在高空过夜，必需过夜应固定好。
3压型钢板在装、卸、安装中严禁用钢丝绳捆绑直接起吊，运输及堆放应有足够支点，以防变形；对弯曲变形者应校恰好；钢梁顶面要保持清洁，严防潮湿及涂刷油漆未干。大孔洞四面应补强；是否需支搭临时支顶架由施工组织设计确定。如搭设应待混凝土达成一定强度后方可拆除；图纸放线安装、调直、压实并点焊牢靠。
4高空施工安全走道应按施工组织设计要求进行搭设。施工用电应符合安全用电相关要求，严格做到一机、一闸、一漏电。
5压型钢板切割应用冷作、空气等离子弧等方法切割，严禁用氧气乙炔焰切割。
