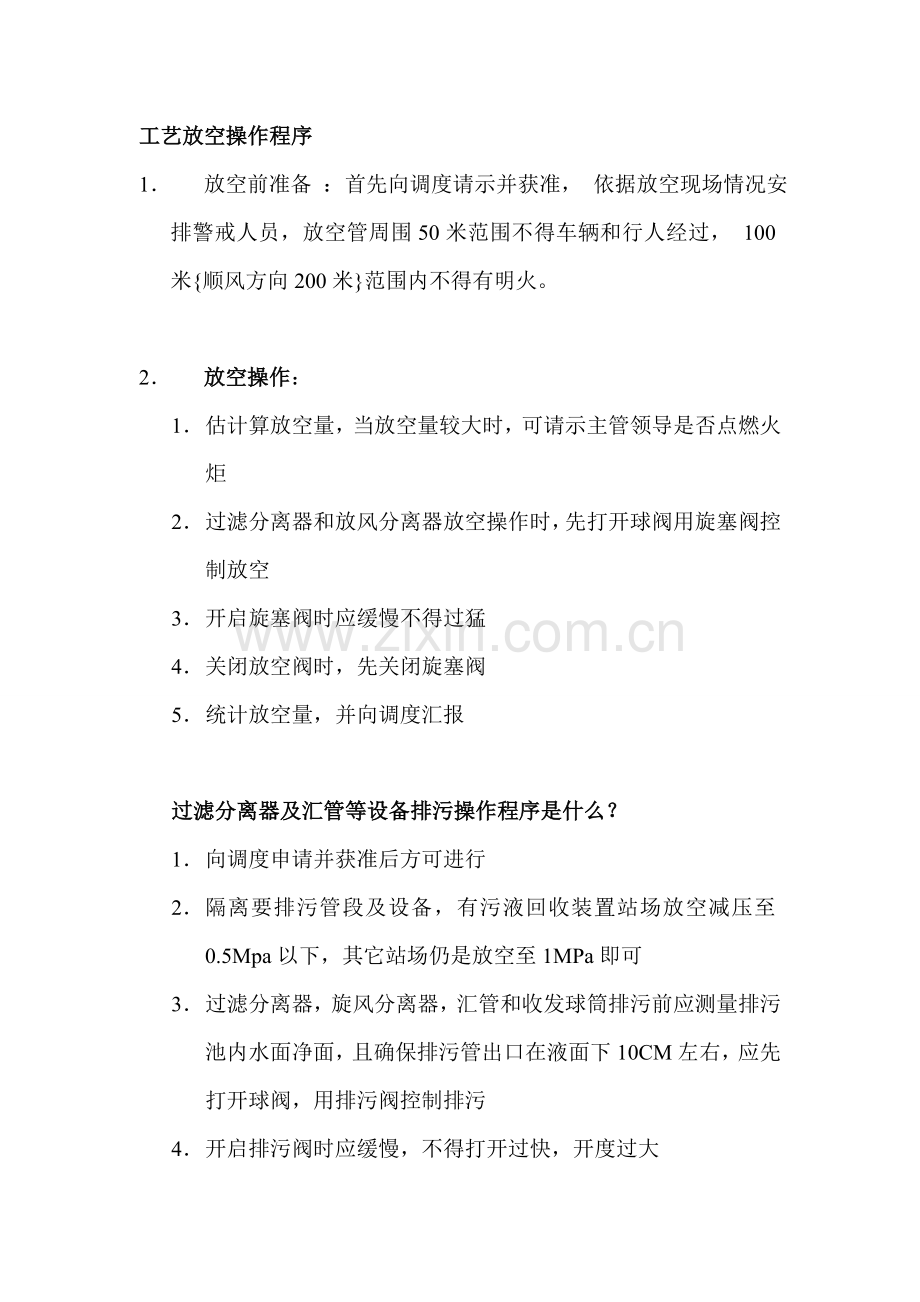

工艺放空操作程序
1． 放空前准备 ：首先向调度请示并获准， 依据放空现场情况安排警戒人员，放空管周围50米范围不得车辆和行人经过， 100米{顺风方向200米}范围内不得有明火。

2． 放空操作：
1． 估计算放空量，当放空量较大时，可请示主管领导是否点燃火炬
2． 过滤分离器和放风分离器放空操作时，先打开球阀用旋塞阀控制放空
3． 开启旋塞阀时应缓慢不得过猛
4． 关闭放空阀时，先关闭旋塞阀
5． 统计放空量，并向调度汇报

过滤分离器及汇管等设备排污操作程序是什么？
1． 向调度申请并获准后方可进行
2． 隔离要排污管段及设备，有污液回收装置站场放空减压至0.5Mpa以下，其它站场仍是放空至1MPa即可
3． 过滤分离器，旋风分离器，汇管和收发球筒排污前应测量排污池内水面净面，且确保排污管出口在液面下10CM左右，应先打开球阀，用排污阀控制排污
4． 开启排污阀时应缓慢，不得打开过快，开度过大
5． 在进行清管器接收筒内部清污操作时，打开盲板前应向接收筒内注入清水{湿式作业}
6． 操作排污阀时，应仔细听排污管内流体声音，判定管内流动液体杂质还是气体，待没有液体杂质流动声后方可关闭排污阀
7． 排污结束后，应先关闭排污阀，后关闭球阀
8． 测量排污池液面净高，计算排污量并统计计算放空量并统计
9． 向调度汇报排污结束

输气站内关键机械设备：阀门，过滤分离器，旋风分离器，收发球筒，调压撬，自用气撬，消防水泵，污水泵，提升泵等

阀门：用以切断或控制天然气气流压力气量

安全阀：管线设备超压时自动开阀排放天然气泄压，确保管线设备在许可压力范围内工作，使生产安全无损

流量计：温度计，压力表，计量罐，用来测算天然气输进时多种参数，让操作人员有依据做好天然气调整工作。

分离器：用来分离天然气中少许液态水，沙粒，管壁腐蚀产物等杂质，确保天然气气质要求

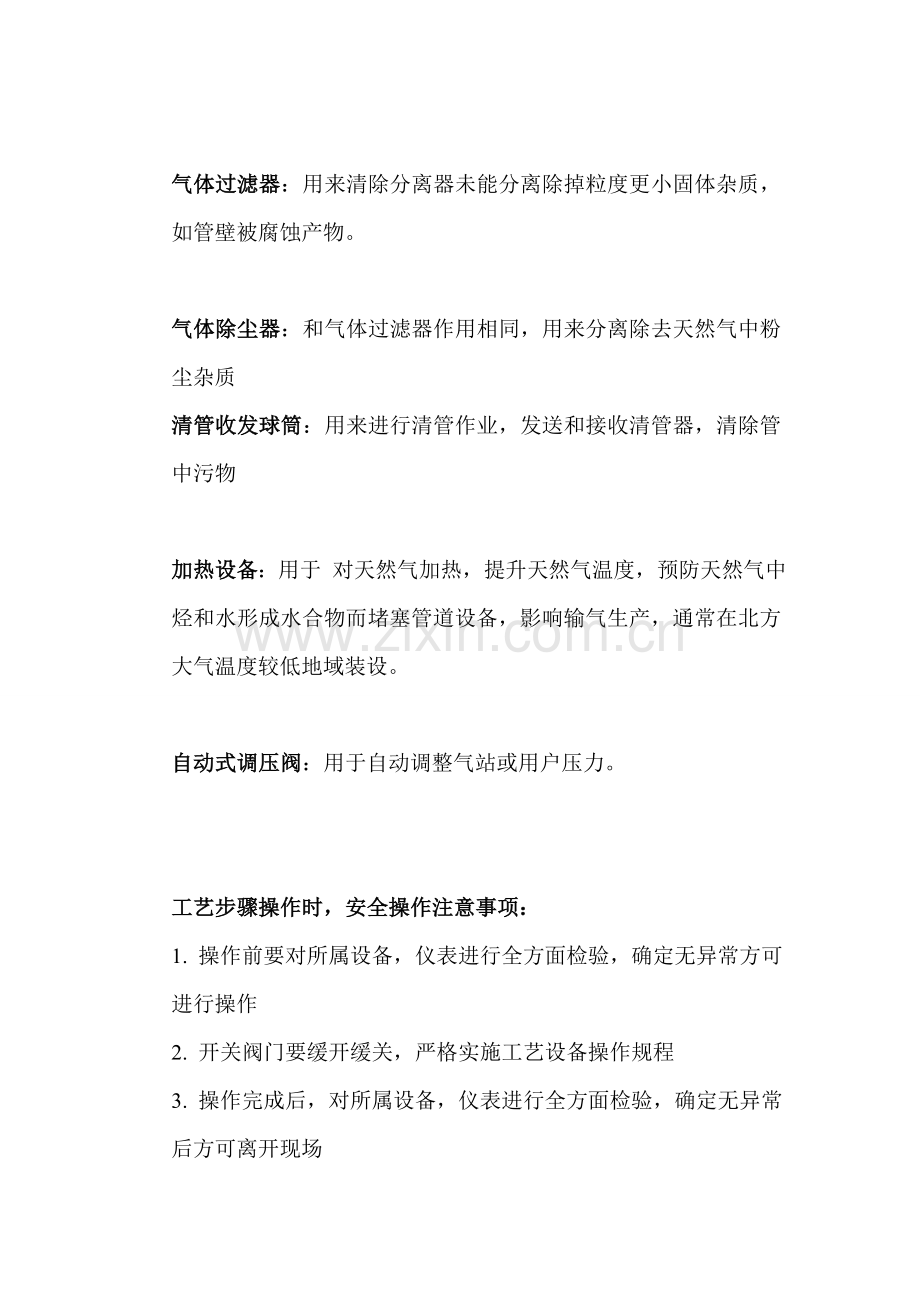

气体过滤器：用来清除分离器未能分离除掉粒度更小固体杂质，如管壁被腐蚀产物。

气体除尘器：和气体过滤器作用相同，用来分离除去天然气中粉尘杂质
清管收发球筒：用来进行清管作业，发送和接收清管器，清除管中污物

加热设备：用于 对天然气加热，提升天然气温度，预防天然气中烃和水形成水合物而堵塞管道设备，影响输气生产，通常在北方大气温度较低地域装设。

自动式调压阀：用于自动调整气站或用户压力。

工艺步骤操作时，安全操作注意事项：
1. 操作前要对所属设备，仪表进行全方面检验，确定无异常方可进行操作
2. 开关阀门要缓开缓关，严格实施工艺设备操作规程
3. 操作完成后，对所属设备，仪表进行全方面检验，确定无异常后方可离开现场

过滤分离器操作规程
1. 关闭压差表三阀组，打开压力表根部阀
2. 打开过滤器放空阀，置换掉容器中混合气后关闭放空阀和排污阀
3. 打开过滤器平衡阀式下游阀对过滤器进行冲压，使过滤器升压至稳定状态
4. 先开差压表三阀组或五阀组平衡阀，再开三阀组或五阀组上下游阀，然后关闭平衡阀观察压差值为零并做统计
5. 平衡过滤器上下游汇管压力，然后打开过滤器下游阀门，过滤器投入使用

节流截止放空阀开关前准备
1.检验各个连接处螺栓螺母是否松动，漏气
2. 检验阀润滑密封情况，必需时加注密封脂，润滑脂
3.节流截止放空阀为常闭阀，只有在管线放空时才能打开，不宜常开或在调整工况下使用
4.节流截止放空阀顺时针转动平轮为关闭，逆时针动手轮为开阀。

涡轮番量计开启程序是什么

1. 安装就位后，应确保全部切屑和残渣均已清除系统已经吹洗，试压，气流进入并升压至流量计入口阀
2. 打开流量计上游旁通小球阀
3. 缓慢打开流量计上游旁通小截止阀，气体缓慢充入直到流量计下游电动强制密封球阀前
4. 压力猛烈震荡或过快高速加压全损坏流量计为了保护气体涡轮番量计,加到涡轮番量计压力升高不能超出35KPaLS,如现场不能测量压力改变，则监视流量计流量不能超限
5. 关闭旁通小球阀和截止阀
6. 转动手轮打开入口强制密封阀
7. 缓慢打开流量计下游电动强制密封球阀最少连续一分钟，最好使用电功实施机构上手动开关，一定要小心，不要使用涡轮番量计超速运转

涡轮番量计滤网作用影响
1. 安装滤网能够避免管道内施工遗留焊渣造成叶轮轴承提坏
2. 滤网安装一段时间以后会因为脏污造成堵塞使得涡轮番量计内气体流态不稳定，造成计量精度大大下降
3. 投产后3个月应拆滤网

以天然气为燃料燃气发生器开启过程中为何要设置清吹过程？
吹除机组气流通道中可能积存天然气，预防点火时在气流通道中发生爆炸事故

起动过程中为何要暖机？
因为发动机以天然气为燃料,假如先供入燃料气,燃料气会立即充满燃气轮机通道,随即接通点火时,便会引发爆炸

为何要监测压缩机横向位移?
预防转动叶轮因为轴向位移和静子隔板相接触而造成压缩机损坏

为何要检测轴轮振动?
轴承震动报警预示转子平衡破坏或轴衬损坏,需要立即停机处理,以免机组遭受毁灭性破坏

为何要从发动机压气机引气冷却动力涡轮？
避免大致积动力涡轮叶轮部件温度过高而产生热应力,损害动力涡轮可靠工作

什么是燃气发生器 自持转速?
起动中,燃气发生器转速增大到涡轮发出功率等于或稍大于压气机所需功率时燃气发生器转速.

干气密封装置外侧缓冲空气密封起什么作用?
预防装在干气密封外侧轴劲轴承滑油漏入干气密封 外侧轴劲轴承滑油漏入干气密封装置,对干气密封装置造成损害

压缩机轴上平衡鼓起什么作用
产生一个 指向压缩机排气端轴向力,平衡压缩机转子固有指向进气端轴向力

为何在动力涡轮上要装止推轴承 ？
因为动力涡轮工作时因为气体压差和反作用力产生轴向力,需要有止推轴承来预防动力涡轮转子沿轴向移动

为何要测量轴承轴瓦温度?
轴承润滑油断流轴瓦干磨后,轴瓦温度会急剧升高,测量轴瓦温度是为了检测轴承是否立即损毁

夏天环境高温使燃气轮机功率增大还是降低?
降低

最少举出5个燃气轮机辅助系统?
1.开启系统 2 燃料、系统 3 润滑油系统 4燃气轮机进气 排气系统 5机箱通风冷却系统

天然气压缩机采取是哪种防喘振方法?
采取从出口放掉一部分天然气,使进入压缩机天然气流量大于临界值来避免喘振,为预防压缩机喘振而从压缩机放出天然气直接排入大气是危险而浪费。现在措施是将其经过冷却以后从压缩机进口再次进入压缩机送往下游压气站.
干气密封 用在什么设备上？干气密封用来密封什么介质？
干气密封用在天然气压缩机转子两端
干气密封用来密封经过压缩机天然气
压缩机一个级由什么组成？
由一排旋转工作叶片和紧随其后一排静止导向叶片组成。

为何要对燃气发生器涡轮叶片进行冷却？
因为燃气温度高于涡轮叶片材料所能承受温度，对涡轮叶片采取冷却以后能够采取更高燃气温度，使燃气轮机能发出更大功率，有更高热效率。

为何要将火焰筒外空气引入火焰筒对主燃烧区形成关键火焰进行掺混？
因为火焰关键温度在200多度以上，涡轮叶片承受不了，经过充足掺泥使燃烧室出口温度降到设计温度。

燃气轮机功率输出由哪一个部件完成？
动力涡轮

简述燃气轮机功效？
将燃料热能转化成能够施动负载机械功率输出。

什么叫阴极保护？
在离子导电介质中，和被保护体相连，能够提供阴极保护电流金属电极。

什么叫牺牲阳极？

在离子导电介质中，和被保护体相连，能够提供阴极保护电流金属电极。
什么是管道腐蚀？
指金属材料受到周围介质化学或电化学作用而遭到破坏现象称为管道腐蚀。

简述腐蚀分类？
1. 按腐蚀原因分类: 分为化学腐蚀, 电化学腐蚀, 物理腐蚀..
2. 按腐蚀环境分类: 分为大气腐蚀,水腐蚀,土壤腐蚀, 盐浴腐蚀,化工介质腐蚀.
3. 按腐蚀表面状态分类: 分为全方面腐蚀,局部腐蚀

简述腐蚀控制
1. 合理设计
2. 正确选择金属材料
3. 改变腐蚀环境

怎样区分建筑物和构筑物？
通常情况下,所谓构筑物就是不含有,不包含或不不提供人类居住功效人工建造物,比如水塔,水池, 过滤池, 澄清池, 沼气池等, 通常含有包含或提供人类居住功效人工建造物称为建筑物

现在存在哪些地质灾难风险？分布哪些区域？采取了哪些风险控制方法,请简述.
长宁线和兰银线关键存在地质灾难风险有风毁, 泥石流, 盐渍土, 地震, 滑坡, 采空区坍毁, 失陷黄土, 水毁[台田地水毁, 河道水毁, 坡道水毁]
风毁: 采取方法是种植沙柳,草方格固沙护管
泥石流: 加强管道水工建设,巡检
采空区 : 加强检验. 维护
未签署管道保护协议施工或其它野蛮施工,视为违章施工行为,根据＜管道违章占压处理程序＞, 进行处理
签署安全协议：管道保护方案同意后，场站和第三方施工业主签署＜西气东输管道安全保护协议＞以管道科审查后有效，正确定位管道位置及埋深，做好地面标志，向施工单位现场交底。正式施工前由场站提前二十四小时通知管道保护方法工监理，经场站和管道保护监理现场共同确定后开工。
收取风险押金：协议签署以后，由管道科向施工方收取风险抵押金，金额依据工程量，工程期限，施工方法而定，通常为5000—00不等。
施工去过程监督：施工过程中，监理全过程负责现场施工监护，场站每1-2日赴施工现场检验施工安全，直至第三方施工工程验收结束。
联合验收：施工完成后，管道科组织监理，第三方施工人员，场站线路管理人员对施工现场，管道隶属设施进行验收，合格后施工人员方能撤离， 管理人员在＜巡线日志＞和＜外事统计＞上对第三方施基线评定工作。

处理第三方施工工作步骤是什么？
采取六步法
1.联合现场勘查：场站管理人员在接到巡护工相关第三方施工情况汇报后，应在＜巡线日志＞上进行统计，二十四小时内到现场和施工方和业主取得联络。了交叉工程基础情况，现场测定管道走向和埋深，依据＜是有天然气管道保护条例＞和相关行业标准要求提出管道保护基础要求，并督促对方制订管道保护方案。
2.组织审查施工方案：站场接到第三方施工业主管道保护方案后，根据第三方施工情况及相关资料上报长宁输气分企业管道科。管道科在接到领导指示后，三个工作日内对通常性第三方施工管道保护方案进行审查并回复意见，对大型工程须现场查看，形成意见后上报企业管道处审批立案，在管道保护方案同意前，第三方施工工程不得开工，站场管理人员应安排巡护工加密巡护，对未经同意而欲强行施工施工有害风险辨识和评定技术指南和管道环境及地质灾难事故可能性评分指标体系，已编写完成地质灾难完整性管理程序文件和作业指导书。
第三方破坏方面：对管道沿线各级地方政府及群众，管理管道人员进行了调研，建立了信息员管理制度，完成了西气东输管道历史资料，线路标识。沿线社会自然坏境等资料调研，针对西南油气田分企业，大庆，等单位，进行了埋地管道失效案例调查，完成了国外油气管道完整性管理研究动态及应用现实状况调研和中国油气长输管道事故调查和分析，形成了调查分析汇报初稿。
管道本体方面：开展西气东输管道东段外防腐层外检测项目工作。
西气东输管道现在是怎样开展管道完整性评价工作？
开展防腐层大修，实施区域阴极保护工程，开展管道内腐蚀评价工作，对主干线西段场站站内埋地管道开挖评价，对埋地绝缘接头及防雷保护连线评价，开展一干三支外检测。

完整性管理基础内容？
完整性管理属于QHSE体系一部分，完整性管理体系和HSE体系大部分是融合共同，其中西气东输企业QHSE程序文件33个程序文件是使用于完整性管理，地质灾难评价和预防程序，管道完整性评价程序，管道线路巡护管理程序3个程序文件是完整性管理专用程序文件。

现阶段西气东输管道完整性管理风险原因分为哪三类？
风险原因分为地质灾难完整性管理，第三方破坏完整性管理，管道本体完整性管理。
地质灾难方面：修改完善了＜管道环境及地质灾难＞

管道完整性管理工作目标？
对管道实施全寿命周期完整性管理，不停识别和削减风险，确保管道一直处于受控状态，确保安全，平稳供气。

开展完整性管理基础思绪？
1． 在设计，建设和运行新管道系统时，应融入管道完整性管理。
2． 结合每一条管道具体情况，进行动态完整性管理
3． 要建立负责进行管道完整性管理机构，管理步骤，配置必需手段
4． 要对全部和管道完整性相关信息进行搜集和分析
5． 必需连续不停进行完整性管理
6． 在管道完整性管理过程中应该不停采取多种新技术。

什么是管道内检测技术？
管道内检测技术是将无损检测NDT设备加在清管器PIG上，将原来用作清扫非智能改为有信息采集，处理。存放等功效智能型管道缺点检测器SMART PIG ,经过清管器在管道内运动，达成检测管道缺点目标

什么是效能评价？
是指对完整性管理系统进行综合分析，把系统各顶性能和任务要求综合比较，最终得到表示系统优劣程度结果。也就是说，效能评价最终目标将完整性管理实施以后效果和实施前情况做对比分析，以确定完整性管理是否达成了预期目标，并未开展完整性管理下一个工作循环做辅垫。

什么是完整性评价 有哪些方法？

经过内检测，压力试验，直接评价或其它已证实能够管道状态技术来确定管道。
目前情况过程。

注意；西气东输管线不宜采取压力试验方法。

管道风险评价方法有那些？
按风险评价结果量程度能够将风险评价方法分为定性风险评价，半定向风险评价及定量风险评价。
定性风险平价是指用分级方法对管道失效可能性和后果进行估量；常见定向风险评价方法有安全检验表，故障树分析，事件树分析等。
半定向风险评价是采取一个相对数值来表示管道失效可能性和后果大小风险评价方法，是现在使用最广乏方法，如管道风险评价KENT打分法
定量风险评价是在统计数据基础上对小说可能性和后果进行量化分析风险评价方法。
怎样制订有效风险减缓方法？
西气东输管道所包含到关键风险归纳为三类；地质灾难，第三方损坏，管道本体腐蚀。
现在这三类风险已经有了比较成熟控制方法；地址灾难风险减缓方法关键包含大修理，定额维修等，大三方损害风险减缓方法关键包含设置地面管输液体介质统通渠道，管道水力坡降；管道管经，两个截断阀间潜在泄漏量等隔离点距离；管道经过或是管线周围高后果区种类和性质；地域内存在潜在自然力，[洪水区，地震区，沈陷区]
另外，高后果区是针对管道泄漏会对居民，建筑物等造成生命，财产损失而言，非这类情况可列为高风险区进行管理。
怎样识别线路风险原因？
风险识别步骤；明确风险评定目标----确定风险评定范围----对可能造成危害进行识别----对危害发生可能性后果进行分析----对风险进行评定----明确可接收风险和不可接收风险-----对不可接收风险制订方法。
什么是管道完整性？
指管道一直处于安全可靠服役状态。包含管道在结构上和功效上是完整；管道处于受控状态；管道管理者已经并仍将不停采取方法预防管道事故发生。
什么是高后果区？
指管道假如发生泄漏会危及公众安全，对财产和环境造成较大破坏区域。伴随人口和环境资源改变，高后果区地域位置和范围也随时间而改变。
什么是卫星通信？
卫星通信是实际上是微波中继传输技术和空间技术结合。
简述在数据传输中，预防阻塞产生措施？
1经过点对点同时控制，使计算机之间收发数据速率同时；
2控制网络输入，避免忽然大量数据报文提交。
3接收工作站在接收数据报文之前，保留足够缓冲空间。
数据通讯系统由那些三部分组成？
数据终端设备
数据链路
计算机中心
信源 信宿 信道
按传输介质区分，通信可分为那些类型？
通信可分为两大类；一类称为有线通信，另一类称为无线通信。所谓有线通信，是指传传输媒质为导线，电缆，光缆，彼导等形成通信，其特点是媒质能看到见，摸着，导线能够是架空明线，电缆，光缆及彼导等。所谓无限通线，是指传输消息媒质为看不见，莫不着媒质[如电磁波]一个通信形式。通常，有线通信亦可深入再分类，如明线通信，电缆通信，短波通信，卫星通信，散射通信等。

通信传输消息形式有那些？
甚带传输 光钎通信 频带传输 卫星通信 宽带传输

通信系统任务是什么？
把数据原计算机所产生数据快速，可靠，正确地传输到数据目标，计算机或专用外役。
什么是网络协议，因特网采取什么基础传输协议？
协议是指在两个实体间控制数据交换规则集合。
因特网采取TCP/IP协议，它包含传输控制协议TCP和网际协议IP 两部分。
什么是计算机网络安全？
计算机安全定义是；保护计算机和网络系统中硬件，软件及数据不受偶然或恶意原所以遭到破坏，更改，泄漏，保障系统连续可靠地正常运行，网络服务连续正常。
计算机网络安全包含计算机安全和网络安全，计算机安全关键包含；计算机硬件安全，软件安全，数据安全和计算机运行安全，网络安全内容包含；保密性，完整性，可靠性，实用性，可用性，站用性。
什么是计算机通信？
微型计算机经过通信接口或网络适配卡接口和其它计算机，仪器仪表等设备连接起来，实现数据通信，文件传送等通信方法称为计算机通信。
什么是计算机网络？
计算机网络是利用通信设备和线路，将分布在地理位置不一样，功效独立多个计算机系统连接起来，以功效完善网络软件[网络通信协议及网络热和电压二次方成正比而引发火灾。原因有；中心点位移，负荷严重不平衡有三次借彼，变压器高压侧发生碰壳接地故障，不稳定短路或接地故障，电气设备操作，设计选型或施工安装错误等。

电气火灾起因大致有几方面？
1接触不良。当工作电流经过时，在接触电阻上产生较大热量，使连接处温度升高，高温又使氧化深入加剧，使接触电阻深入加大，形成恶性循坏，产生很高温度，可达干度以上，使周围绝缘软化造成短路而引发怒灾，也可能直接烤燃周围可燃物而引发火灾。
2过电流，原因包含过载和短路。过电流产生热效应是电气火灾直接原因。3异常电压升高，是电力系统在运行过程中，因故障原所以造成工频电压升高，用电役设备发
短路原因是什么？，有什么危害？
短路原因；1接线错误 2绝缘损坏 3操作错误 4机械损伤所损
短路危害；因为短路时电流不经过负载，只在电源内部流动，内部电阻很小，使电流很大，强大电流将产生很大热效应和机械效能，可能使电源或电路受到损坏，或引发火灾。
发觉短线接地后人员不得靠近多远距离？
在室外有断线接地时，人员不得靠近接地点8米以内，在室内有高压接地时，人员不得靠近接地点4米以内。
柴油发电机关键由哪三部分组成？柴油机和发电机有两种连接方法，这两种连接方法是什么？
柴油发电机组关键由柴油机；发电机；控制系统组成柴油机和发电机有两和连接方法；柔性连接，即用连轴器把两部分对接起来；刚性连接，即用高强度螺栓将发电机刚性连接。
接电抢救方法？
使触电人员脱离电源。脱离电源方法有；
1断开电源开关。
2用想适应绝缘物使电者脱离电源。
3现场可采取短路法使开关或用绝缘杆挑开导线等；
抢救；口对口[鼻]人工呼吸法，胸外心脏挤压法。
两种急电力系统在电力变要作用是什么？变救同时使用效果很好。电
变压器在电力系统在电力变要作用是什么？
关键作用是更换电压，以利于功率传输，电压经升压器升压后，能够降低线路损耗，提升送电经济性，达成远距离送电目标，而将压侧能满足各级使用电压用户需要。
什么叫防雷接地？防雷接地装置包含那些部分？
为把雷电流快速导入大地，以预防雷害为目标接地叫防雷接地，防雷接地装置包含以下部分
1雷电接地装置
2接地引上下线
3接地装置
什么是静电？防静电目标是什么？
当一个物体带有一定量净正负荷或净负电菏时，能够称其带有静电。静电是一个相正确称谓，因为在很多情况下，静电经过一段时间后会慢慢减小。这段间长度和物体电阻相关，静电防护根本目标是在电子元器件，组件，设备制造和使用过程中，经过各中防护手段，预防因静电力学和放电效应而产生或可能产生危害，或将这危害限制在最小程度，以确保元器件，组件和设备是设计性能及使用性能不致因静电作用受到损害。
停电检修前应做好哪些工作？
停电，验电，挂地线，悬挂标志牌。
定时分气对输气干线工况有何影响？
前增大定时分气之前流量将比分气前增大，分气点以后流量将减小；定时分气将造成全线压力下降，越靠近分气点地方，压力下降越多，距离分气点越远下降越少。
站内标准化中，对职员文明形象方面基础要求？
仪容仪表；
1职员着工装上班，面容整齐，大方，精神饱满。
2男性职员不留长发，女性职员不留怪异发型，发型美观大方，舒适，头发洁净。
3工装洁净，整齐，无污迹，无破损。工装分夏季和冬季，按企业要求穿戴。
4上班时不吃零食。
礼貌修养；
1做到站内屹立自然，不綺不靠，用语规范，声调柔和，表示得体。
2待人热情，分寸适度，表情自然诚恳，举止大方有礼。
3职员上岗佩戴企业统一要求制造胸卡。
增加输气管输气能力根本方法有哪两个？
当一条输气管最高工作压力已达成管路强度许可最大值时，提升输气能力只有两个措施，在站内铺设副管或增建新压气站。
降低输差根本方法应包含哪几方面？
预防管道泄漏和提升计量正确。
管道中气体压降，消耗在哪三方面？
克服藦阻，提升气体位置和增大气体流速。
天然气组成通常怎样表示？体积组成和摩尔组成在数值上有怎样关系？
天然气组成是在一定数量天然气中，各组分数量分别和总数量比值来表示，所用数量单位不一样，就有不一样表示法。
天然气摩尔组成在数值上等于体积组成。
清管器作用有哪些？
在输气管道上，清管器除能够清除管内积水和杂物外，还可用于定经，测经，测厚，检漏，灌注输送其免遭输送介质中有害成份防腐，延长施工寿命，改善管道内部光洁度，降低摩阻，提升管道输送效率，确保输介质纯度。
管输天然气有哪些气质要求？
必需清楚机械杂质；水漏点应比输送条件下最低环境温度低5 C;/烃露点应低于最低环境温度，气体中硫化氢含量不应大于20MP/M3。
描述气体管流状态四个基础参数是什么？沿着气流流动方向，四个参数有何改变规律？
描述气体管流状态四个基础参数是压力，密度流速和温度。
气体在管内运动时，沿着气体流动方向，压力下降，密度减小，流速不停增大，温度也在同时改变。
输气站任务有那些？
输气站任务是进行气体调压，计量，净化，加压和冷却，使气体按要求沿着管道向前流动。
增压后天燃气通常需要冷却，其目标是什么？
经过较大压比缩后天然气需要加以冷却，以保护管道防腐绝缘层；另外，气体冷却另一目标是增大气体密度，提升管道输送能力。
什么是焦耳一汤姆逊效应？
天然气在管道中流动，中途碰到节流阀件时，气体将从忽然缩小截面流过，所以在截流处天然气压降增大，截流后气体膨胀，温度急剧降低，甚至在管壁内外产生冰冻现象。气体因节流降温冷却现象称为气体节流效应，也称为焦耳一汤姆逊效应。
预防水合物形成关键方法有那些？
预防水合物形成关键方法有；加热；降压；添加抑制剂[防冻夜]和干燥脱水。
