某隧洞投标施工组织设计.pdf

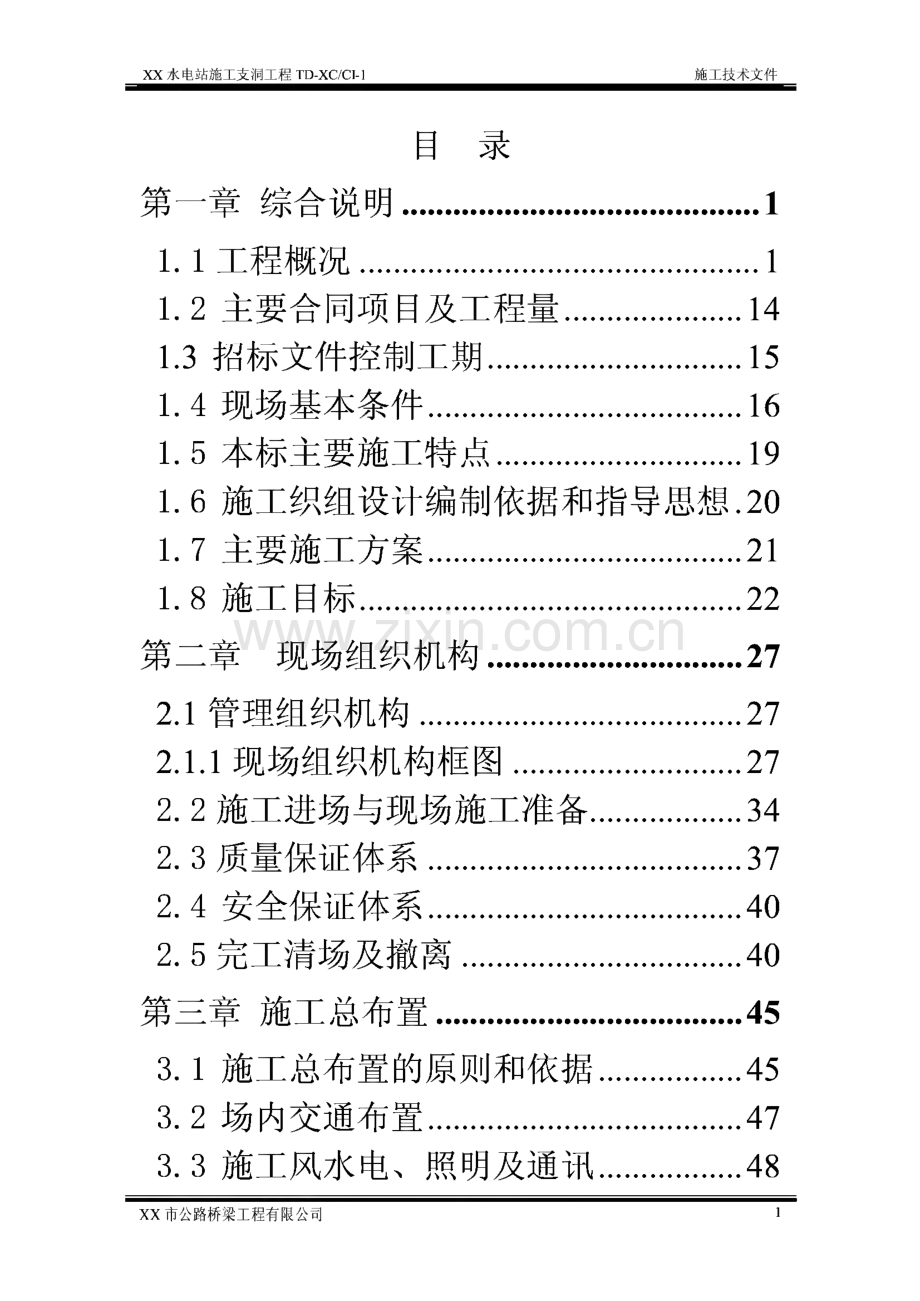

XX水电站施工支洞工程TD-XC/CI-1 施工技术文件目录第一章综合说明.11.1工程概况.11.2主要合同项目及工程量.141.3 招标文件控制工期.151.4 现场基本条件.161.5 本标主要施工特点.191.6 施工织组设计编制依据和指导思想.201.7 主要施工方案.211.8 施工目标.22第二章现场组织机构.272.1 管理组织机构.272.1.1现场组织机构框图.272.2施工进场与现场施工准备.342.3质量保证体系.372.4安全保证体系.402.5完工清场及撤离.40第三章 施工总布置.453.1施工总布置的原则和依据.453.2场内交通布置.473.3施工风水电、照明及通讯.48XX市公路桥梁工程有限公司1XX水电站施工支洞工程TD-XC/CI-1施工技术文件3.4拌和系统.553.5机械修配、保养厂和设备停放场.593.6 综合加工厂.643.7 仓储系统及堆料场.683.8 现场材料及工艺试验室.693.9 其他零星设施.703.10办公及生活营地.713.11场地洪水和气象灾害防护措施.733.12场地内设施环境保护.743.13堆硝（料）场规划.753.14临时设施用地计划.75第四章资源配置.774.1劳动力计划.774.2设备配备.774.3施工人员、设备进场和材料供应.83第五章施工总进度计划.875.1施工总进度的编制依据和编制原则.875.2 主体工程施工程序.895.3 施工进度安排.905.4施工强度指标及高峰强度分析.925.5目标工期的保证措施.96XX市公路桥梁工程有限公司2XX水电站施工支洞工程TD-XC/CI-1施工技术文件第六章石方洞挖工程.1026.1进度安排.1026.2 洞口开挖与处理.1026.3 石方洞挖施工工艺流程.1036.4 隧洞施工方法.1056.5 地下洞室开挖过程中的临时支护与特殊情况处理.1116.6 爆破试验.1216.7 施工期照明及通风排水.1256.8 地下洞室开挖石硝的利用与堆存.1286.9 土石方明挖.1296.10施工机械配置与劳动力计划.1486.11施工质量、安全与劳动保护.1496.12引用的标准和规程规范.156第七章 支护与砌体工程.1587.1 概述.1587.3喷混凝土施工.1617.4特殊的临时或永久支护措施.1777.5不良地质情况处理.1877.6支护施工机械设备及劳动力配置.1897.7质量安全保证措施.190XX市公路桥梁工程有限公司3XX水电站施工支洞工程TD-XC/CI-1施工技术文件7.8砌体工程.192第八章 混凝土工程.1968.1施工特性.1968.2施工布置.1968.3钢筋工程.2008.4模板工程.2068.5混凝土原材料及配合比设计.2138.6混凝土生产及运输.2228.7混凝土取样试验.2248.8混凝土浇筑.2278.9混凝土养护及保护.2328.10特殊气候条件的混凝土浇筑.2368.H混凝土施工缝处理.2458.12凝土表面缺陷处理.2488.13混凝土施工机械与劳动力.259第九章钻孔与灌浆工程.2619.1 工程概述.2619.2 施工布置.2619.3 施工程序.2639.4灌浆试验及灌浆材料.2639.5回填灌浆.267XX市公路桥梁工程有限公司4XX水电站施工支洞工程TD-XC/CI-1施工技术文件9.6固结灌浆.271第十章质量、安全、进度保证措施.27810.1施工质量保证措施.27810.2施工安全保证措施.28810.3施工进度保证措施.310第十一章环境保护与水土保持措施.31911.1环境保护.319第十二章 文明施工管理.32812.1文明施工.32812.2竣工后服务措施.338XX市公路桥梁工程有限公司5XX水电站施工支洞工程TD-XC/CI-1施工技术文件第一章综合说明1.1 工程概况1.1.1 工程位置及建筑物特性XX水电站位于四川省甘孜州XX县境内，电站工程区位于金沙江一级支流定曲河左 岸的最大支流硕曲河中下游，为硕曲河XX 县境内干流河段上规划的第三个梯级电站，其上游梯级为待建的娘拥水电站，下游梯级 为待建的洞松水电站。本工程首部枢纽闸坝址距尾部枢纽厂房 约17km,首部枢纽闸坝距下游俄扎大桥约 500m,厂址距XX县城约1km。硕曲河两岸坡陡谷深，无航运、漂木要求,也不承担下游防洪任务，主要任务是发电，兼顾下游减水河段生态用水。电站采用引水 式开发，电站装机规模120MW。XX县位于甘孜州西南部，东与稻城县接 XX市公路桥梁工程有限公司1XX水电站施工支洞工程TD-XC/CI-1施工技术文件壤，南邻云南省香格里拉县，西靠巴塘、得 荣两县，北连理塘县。XX距省会成都853km,距昆明928km。XX电站引水隧洞布置6条（由北向南依次 为 1 号、2号、3号、4号、5号和 6号施工 支洞），分布在引水隧洞的右侧。施工支洞 断面均按单车通行的要求设计，1#5#施工 支洞为4.5X5.25m（宽X高,半圆拱城门洞 型）。1.1.2水文气象和工程地质1.1.2.1水文气象XX电站位于硕曲河的中游,是硕曲河规划 一库六级梯级开发的第三个梯级，电站坝址 的控制流域面积为4038km2,厂址的控制流 域面积为4371km2o硕曲河为定曲河左岸一级支流，也是定曲 XX市公路桥梁工程有限公司2XX水电站施工支洞工程TD-XC/CI-1施工技术文件河最大的支流，硕曲河发源于理塘县克日则 洼，为由北向南流向，在古学大桥处汇入定 曲河，河道全长279km,流域面积6735km2。硕曲河在得荣境内称许曲河，在云南境内称 东旺河。定曲河是金沙江上段左岸一级支流，发源 于理塘县沙鲁里山主峰格聂山西麓，自北向 南流向，经理塘县、巴塘县、XX县和得荣县,在古学以下汇入金沙江。河道全长226km,流域面积12213km2o定曲河流域现有水利工程为XX县玛依河 跨流域引水工程。其取水口位于玛依河中游 热打乡加斯村下游约3.5km处，控制流域面 积938 km2,设计引用流量6.8m3/s,经隧 洞引水至硕曲河流域，有灌溉和发电任务。其发电尾水在XX水电站厂址下游注入硕曲 XX市公路桥梁工程有限公司3XX水电站施工支洞工程TD-XC/CI-1施工技术文件河。由于XX电站距离XX县气象站最近，海拔 高程约为2920m,与XX县气象站海拔高程 2880m最为接近，因此选用XX气象站作为依 据站。根据XX县气象站多年实测资料统计,该地区多年平均气温10.7,极端最高 34.4,极端最低-14.4,多年平均降水 量471.1mm,降水主要集中在6月9月，该 段时间降雨占年降雨量的87%左右，多年平 均蒸发量2257.1mm,多年平均风速2.7m/so 降雨大于5mm的天数年均32天，大于10mm 的为15天，其中69月分别为23天、13 天。XX气象站气象要素统计成果见下表。1.1.2.1工程地质引水隧洞穿越的地层主要由三叠系上统 拉纳山组上段(T312)黑色炭质板岩与粉砂 XX市公路桥梁工程有限公司4XX水电站施工支洞工程TD-XC/CI-1施工技术文件质板岩互层，夹砂岩和煤线，局部见泥灰岩;三叠系上统拉纳山组下段(T311)灰色厚层 砂岩夹板岩；三叠系上统图姆沟组(T3t)深灰色板岩与砂岩互层，夹灰岩透镜体。根 据中小型水利水电工程地质勘察规范围 岩工程地质分类标准，结合岩性、风化、卸 荷、岩体结构及岩层与洞轴线夹角、地下水 活动情况等，将引水隧洞围岩划分为II、III、IV、V共四类。各支洞地质情况如下：(1)1号施工支洞1号施工支洞位于引水隧洞上游段，支洞 洞轴线方向为SE138.6。，于引水隧洞桩号 2+169.3m相接，洞口高程为2928m,洞长 352.1m,底板坡降为-4.51虬 进口洞脸边坡 坡度30左右，洞身岩体为三叠系上统拉纳 山组上段(T312)极薄层的泥质板岩，夹砂 XX市公路桥梁工程有限公司5XX水电站施工支洞工程TD-XC/CI-1施工技术文件质板岩，板岩单层厚度在r3cm,岩层产状 为 NW355 NE Z82,强风化带厚洞轴线与岩层走向夹角在35左右。主要发 育两组裂隙：NW280290 SWN3540,微张，充填泥，间距3040cm,发育长度 45m；NW270280 SEN4050,微张，充填泥，间距5080cm,发育长度l3m。桩号0+0000+0+050.6m为明挖段，表层 分布有58m厚的冰水堆积碎石土，下伏基 岩为强风化的泥质板岩，裂隙发育，洞口段 应对覆盖层和强风化岩体采取挖除措施，洞 脸开挖边坡稳定性较差，建议洞口上部及两 侧覆盖层的开挖坡比为1：1.2,强风化的泥 质板岩开挖坡比为1:0.75,对洞口锁固衬砌 后进洞，对洞脸挂网+喷混凝土支护，在顶 部做好排水沟进行排水。XX市公路桥梁工程有限公司6XX水电站施工支洞工程TD-XC/CI-1施工技术文件桩号0+050.60+120m段：岩石为弱风化 微风化的极薄层泥质板岩。洞身位于地下水 之上，上覆岩体厚度在2060m,裂隙发育，且发育方向与洞轴线方向呈小角度相交，对 洞室边墙不利，洞身岩体以稳定性差的 WV类围岩为主。桩号0+1200+352.1m段：岩石为微风化 新鲜的极薄层薄层状泥质板岩夹砂质板 岩。洞身大部分位于地下水位以下，上覆岩 体厚度60100m,裂隙较发育，洞身岩体以 稳定性较差的IV类围岩为主，局部为ni类围 U-J 6*o(2)2号施工支洞2号施工支洞位于水洼乡乡政府下游侧山 坳，支洞洞轴线方向为SE125.1,于引水 隧洞桩号5+119.9m相接，洞口高程为2900m,XX市公路桥梁工程有限公司7XX水电站施工支洞工程TD-XC/CI-1施工技术文件洞长393.9m,底板坡降为1.18%o进口边坡 坡度约40,洞身岩体为三叠系上统拉纳山 组上段(T312)中厚层砂岩夹薄层砂质板岩,岩层产状为NW340 SW N75,强风化带厚 35m,洞轴线与岩层走向夹角在30左右。主要发育三组裂隙：NE5076 NWN2548,闭合，发育长度 小于 1m,间距 1040cll1；NE12。SEZ270,张开，充填岩屑，发育长约510m；NW335 SWZ370,张开，充填泥，发育 长度510m。裂隙主要以中缓倾角为主，对 顶拱围岩稳定不利，开挖时易产生掉块，建 议加强锚杆支护措施。桩号0+0000+035.7m段：洞口段为崩坡 积层，厚度r3m,下伏基岩为强风化的砂质 板岩，厚度在35m。建议对洞口覆盖层和强 XX市公路桥梁工程有限公司8XX水电站施工支洞工程TD-XC/CI-1施工技术文件风化岩体采取挖除处理。覆盖层的开挖坡比 为1：1.2,强风化岩体的开挖坡比为 1:0.75,并对洞脸锁口喷混凝土支护，在洞 脸顶部做截水沟，做好排水。桩号0+035.70+094.7m段：岩石为弱风 化微风化的砂质板岩、砂岩。洞身位于地 下水位之上，上覆岩体厚度在2050m,裂隙 较发育，洞身岩体以稳定性较差的IV类围岩 为主。桩号0+094.70+393.9m段：岩石为微风 化新鲜的中厚层砂岩夹薄层砂质板岩，洞 身大部分位于地下水位以下，上覆岩体厚度 50200m,裂隙较发育，洞身岩体以稳定性 较好的ni类围岩为主。(3)3号施工支洞3号施工支洞位于雨洼村上侧的冰水堆积XX市公路桥梁工程有限公司9XX水电站施工支洞工程TD-XC/CI-1施工技术文件阶地上，支洞洞轴线方向为SE142.9。，于 引水隧洞桩号7+932.2m相接，洞口高程为 2932m,洞长599.7m,底板坡降为-5.75%。进口段为平缓的冰水堆积物，后侧山坡坡度 5560,洞身岩体为三叠系上统拉纳山组 上段(T312)极薄层泥质板岩，岩层产状为 NW330 NEN4050。，强风化带厚约 20m,洞轴线与岩层走向呈小角度相交，夹角小于 20左右。主要发育四组裂隙：NE6070。NWZ6080,微张，充填钙质胶 结，间距 3040cm；NE2030。SEZ700,闭合，发育长度3050cm；EWSN5060。，微张,充填钙质、石英细脉,发育长度510m,间 距 50100cm；NW310330 SWZ7090，微张，充填碎屑，间距 30100cm。XX市公路桥梁工程有限公司10XX水电站施工支洞工程TD-XC/CI-1施工技术文件桩号0+0000+070.6m段为明挖段，表层 为厚约3040m的冰水堆积碎石土，上部松 散，下部中密；下伏基岩为强风化的极薄层 泥质板岩，裂隙发育。洞口段应对冰水堆积 碎石土和强风化岩体采取挖除处理，洞脸开 挖边坡稳定性较差，建议对洞口上部覆盖层 的开挖坡比为1:1.21:1.5,强风化的泥质 板岩开挖坡比为1:0.75,并挂网+喷混凝土 支护，在开挖顶部应做好排水沟进行排水。进洞前做好洞脸锚固及衬砌处理措施，对明 挖段形成的土质边坡应做好支护措施。桩号0+070.60+160m段：岩石为弱风化 微风化的泥质板岩。洞身位于地下水位之 上，上覆岩体厚度在1580m,裂隙较发育，洞身岩体为稳定性差的WV类围岩。桩号0+1600+595.7m段：岩石为微风化XX市公路桥梁工程有限公司11XX水电站施工支洞工程TD-XC/CI-1施工技术文件新鲜的泥质板岩，洞身大部分位于地下水位 以下，上覆岩体厚度80400m,裂隙较发育,洞身岩体为稳定性较差的W类围岩为主。1.1.3对外交通及场内交通条件1.1.3.1对外交通电站距州府康定488km,距省会成都 853km,自XX至理塘有省道S217相通，由 理塘向东经雅江、康定、泸定有国道G318 通达雅安，雅安至成都有高速公路相通，G318国道穿越多座雪山，路况不好，交通条 件相对较差。另外，电站距云南昆明公路里 程928km,自XX至云南中甸（香格里拉）方 向有两条线路，一条是XX绕行得荣至中甸,为县级公路，沥青混凝土路面，路基面宽度 7.5m,路况比较好，路线全长297km,另一 条是通过省道理中线XX中甸段直接至中 XX市公路桥梁工程有限公司12XX水电站施工支洞工程TD-XC/CI-1施工技术文件甸，路线全长222km,目前路基已全部形成,局部路段路面尚未形成，路况不是很好。中 甸对外交通运输比较发达，距区域交通中心 丽江约200km,有标准二级公路相连。电站 对外交通总体上比较方便。目前，距离电站最近的铁路货运站为广大（广通至大理）铁路大理货运站，位于云南 省大理市凤仪镇境内，广大线197km处，为 滇西区段最大铁路物资货运站，同时具备一 次装卸车100辆以上的能力，货物到发量达 200万t,满足本工程施工期物资转运能力。至工地的公路里程为608km。云南省铁路网 规划的大丽（大理至丽江）铁路目前已经开 工建设，预计2008年6月底建成通车，届 时外来物资也可由丽江站转运。1.1.3.2场内交通XX市公路桥梁工程有限公司13XX水电站施工支洞工程TD-XC/CI-1施工技术文件由于S217省道（理中线）公路贯穿从闸 坝到厂房整个工程施工区，因此，利用其作 为场内交通运输主干线。1#、3#支洞的洞口附近连接主干线（S217 省道）的道路已由其他承包人完成，可直接 使用；2#支洞的洞口就在S217省道旁。1.1.4本标开、竣工时间开工时间：按招标文件要求于2008年3 月18日开始施工。竣工时间：1#支洞2008年7月20日竣 工，2#支洞2008年7月10日竣工，3#支洞 2008年9月5日竣工，各支洞均较招标文件 要求日期提前10天完成。1.2 主要合同项目及工程量本合同工程包括的主要项目为支洞的 石方洞挖、锚喷支护、钢筋制安、混凝土衬 砌、回填灌浆、固结灌浆等，各支洞主要工 程量如下表。项目主要工程量汇总表XX市公路桥梁工程有限公司14XX水电站施工支洞工程TD-XC/CI-1施工技术文件项目名称单位1#支洞2#支洞3#支洞合计石方洞挖m3674784351358228764锚杆根1604132824355367C20喷碎m33603595791298碎衬砌m3241245276762钢筋制安t121215391.3 招标文件控制工期招标文件控制工期如下表。施工支洞控制性进度表XX市公路桥梁工程有限公司15XX水电站施工支洞工程TD-XC/CI-1施工技术文件合同编号工程 项目开工日期完工日期1#施 工支 洞2008 年 3 月18日2008年7月 31日TD-XC/CI-12#施 工支洞2008 年 3 月18日2008年7月 20日3#施 工支 洞2008 年 3 月18日2008年9月 15日1.4 现场基本条件1.4.1 施工对外交通电站距州府康定488km,距省会成都 853km,自XX至理塘有省道S217相通，由 理塘向东经雅江、康定、泸定有国道G318 通达雅安，雅安至成都有高速公路相通，G318国道穿越多座雪山，路况不好，交通条XX市公路桥梁工程有限公司16XX水电站施工支洞工程TD-XC/CI-1施工技术文件件相对较差。电站距云南昆明公路里程 928km,自XX至云南中甸（香格里拉）方向 有两条线路，一条是XX绕行得荣至中甸，为县级公路，沥青混凝土路面，路基面宽度 7.5m,路况比较好，路线全长297km,另一 条是通过省道理中线XX中甸段直接至中 甸，路线全长222km,目前路基已全部形成,局部路段路面尚未形成，路况不是很好。中 甸对外交通运输比较发达，距区域交通中心 丽江约200km,有标准二级公路相连。电站 对外交通总体上比较方便。1.4.2 施工场地交通S217省道（理中线）公路贯穿从闸坝到厂 房整个工程施工区，是工程场内交通运输主 干线。1#、3#支洞的洞口附近连接主干线（S217XX市公路桥梁工程有限公司17XX水电站施工支洞工程TD-XC/CI-1施工技术文件省道）的道路已由其他承包人完成，可直接 使用，2#支洞洞口位于S217省道旁。1.4.3 施工用电XX县电源较为缺乏,工程施工用电主要以 柴油发电为主。我公司在施工期间将考虑足 够的自备电源，满足电网供电线路停电时正 常施工、照明、排水和安全需要。1.4.4 施工用水硕曲河水质较好，无污染，可作为本工程 生产生活用水水源。根据现场踏勘，施工区 及生产用水采用水泵从河中抽水。生活用水 引自附近的山泉，水质水量均满足生活饮用 水的标准。1.4.5 业主供应的材料本合同规定由发包人供应材料的名称、单价、交货地点等规定如下表所示。发包人供应的材料表XX市公路桥梁工程有限公司18XX水电站施工支洞工程TD-XC/CI-1施工技术文件序号材料名 称交货地点备 注-水泥1P.O 32.5 水泥（袋装）现有省 道或县道附 近，且运输 车辆能够到 达的承包人 工地主仓库（一级仓库），由承包人负 责卸货、保 管等。2P.O 42.5 水 泥（袋装）钢材1钢筋2钢材-4油料10#柴油不含柴油发 电机和柴油 空压机用油1.5本标主要施工特点（1）工程场内外交通条件较好，利于外 来材料的运输和场内物资周转。（2）施工区沿线分布有缓坡阶地，生产 生活用水较方便，利于施工总布置。XX市公路桥梁工程有限公司19XX水电站施工支洞工程TD-XC/CI-1施工技术文件(3)3#施工支洞洞身段长约640m,主要 以IV类围岩为主，大部分位于地下水位以 下，围岩条件较差，施工有一定难度，工期 相对较紧。(4)工程位于高原地区，对施工机械及 人员效率有一定影响。(5)工程位于旅游区，施工布置应尽量 减少对当地环境的影响，弃渣尽量远离公 路，并加强施工期环境保护。1.6施工织组设计编制依据和指导思想1.6.1 施工组织设计编制依据施工组织设计编制的依据如下：(1)XX水电站引水隧洞施工支洞工程招 标文件；(2)与本工程密切相关的部颁及行业施 工规范、技术标准；XX市公路桥梁工程有限公司20XX水电站施工支洞工程TD-XC/CI-1施工技术文件(3)我公司承担的类似工程的施工经验 和我公司现有的施工能力及技术装备水平；(4)国内隧洞施工先进经验；(5)现场踏勘所获得的有关工程的现场 实际情况、施工总体规划、工程区人文环境 等资料。1.6.2 指导思想结合实际，因地制宜，精心组织，科学施 工，技术先进，经济合理。1.7主要施工方案本标项目组成较单一，主要为3条施工支 洞及其附属工作，根据进度分析，控制工期 的关键项目为3#支洞施工。结合工程实际情况，依托场内主干线进行 工区布置，以3#支洞为主工区，1#及2#支 洞分设施工点。队伍进场后首先展开3#支洞XX市公路桥梁工程有限公司21XX水电站施工支洞工程TD-XC/CI-1施工技术文件进口明挖工作，再陆续开始其余两支洞施 Xo隧洞施工以钻爆法为主，出渣方式采用 无轨运输。1.8施工目标1.8.1 进度目标精心组织、科学管理，严格按照业主招标 文件规定的控制性工期和投标施工组织设 计进度计划施工，确保按期完成合同规定的 工作项目。开工时间：按招标文件要求于2008年3 月18日开始施工。竣工时间：1#支洞2008年7月20日竣工,2#支洞2008年7月10日竣工，3#支洞2008 年9月5日竣工，各支洞均较招标文件要求 日期提前10天完成。1.8.2 质量目标XX市公路桥梁工程有限公司22XX水电站施工支洞工程TD-XC/CI-1施工技术文件我公司承诺：施工期间严格执行和实现我 公司的质量目标；质量控制目标：保持工程施工过程按照GB/T19001-IS09001：2000 版质量管理体系 的程序和标准持续、高效的运行；确保单元工程与整个工程的合格率100%,土建优良率达85%以上，金属结构安装优良 率达90%以上，争创优质精品工程；杜绝发生一切重大质量责任事故；确保施工质量优良，达到国家优质工程标 准、国内同行先进。1.8.3 安全生产目标在施工过程中，坚持不懈的对职工进行安 全教育，强化每一位职工的安全意识，树立“预防为主，安全第一”的思想，实现在工 程施工期间无死亡事故，事故伤残率控制在XX市公路桥梁工程有限公司23XX水电站施工支洞工程TD-XC/CI-1施工技术文件设以内的安全目标。具体讲即“四无”、“一 杜绝”、“一达标“四无”为：无工伤死亡事故，无重大机 械设备事故，无交通死亡事故，无火灾、洪 水事故；“一杜绝”为：杜绝重伤事故。“一达标”为：安全生产达国标。推行质量事故、安全事故“双零”目标 管理，实现“五保”“五防”，以安全生产促 进进度、质量、成本管理。1.8.4 成本控制目标工程施工中实行严格的精细化管理，杜绝 浪费，向管理要效益，由管理控制成本。并 在与业主、设计、监理等各方充分沟通的前 提下，实事求是，积极提出工程施工合理化 建议，实现工程投资和企业效益双赢的目XX市公路桥梁工程有限公司24XX水电站施工支洞工程TD-XC/CI-1施工技术文件标。1.8.5 文明施工目标在本工程施工期间，我公司仍将一如既往 的按照文明施工企业的标准要求自己，认真 履行合同，正确处理好与业主、监理和设计 的关系，团结当地群众和其它承包商，急业 主所急，想业主所想，争创“本工程文明施 工工地”和“国家级文明施工企业”。创建文明工区、厂区和生活小区，推行文 明化管理。现场文明施工水平达到水电施工 工地先进水平，以文明施工促进安全生产和 项目管理。本工程施工期间实行“两型五化”（安全 文明型、卫生环保型；硬化、净化、美化、绿化、亮化）。XX市公路桥梁工程有限公司25XX水电站施工支洞工程TD-XC/CI-1施工技术文件XX市公路桥梁工程有限公司26XX水电站施工支洞工程TD-XC/CI-1施工技术文件第二章现场组织机构2.1 管理组织机构2.1.1 现场组织机构框图若我公司中标，我公司将在全公司范围 内抽调精干时 在君主宣蛤丁智验的工程管 XX市公路桥梁工程有限公司理技术人员和烈不入外.入，组建X专家咨询小组 系统施工支洞工程标项目经理部和各级成 建制的专业施工队伍。我公司将按如下图所 示组织机构实施本标工程的现场管理。L_*_项目副经理 总工程师XX市公路桥梁工程有限公司27XX水电站施工支洞工程TD-XC/CI-1施工技术文件XX水电站施工支洞工程CI-1标项目经理部项目经理2.1.2组织机构中各职能部门的职责说明XX市公路桥梁工程有限公司28XX水电站施工支洞工程TD-XC/CI-1施工技术文件机构中部门的职责如下：项目经理：受公司委托，全面负责工程施工期间的 各种重大决策的确定和对外关系协调，负责 对工程质量、安全、进度实施控制，协调项 目部各职能部门的关系，是我公司在本工程 施工项目部的代表。项目副经理：协助项目经理全面负责工程施工期间 各种重大决策的制订、实施和对外关系协 调，协助项目经理对工程的质量、安全和进 度实施控制，协调项目部各职能部门的关 系。受项目经理委托，在项目经理不在现场 的情况下代理项目经理的职责。总工程师：全面负责工程施工期间的各种重大技 术决策和总进度计划的制定；协助项目经理 负责工程施工期间的各种对外关系，协调项 目部各职能部门的关系和对外关系，协调项 目部各职能部门的关系。工程部：全面负责工程施工期间工程施工技术 XX市公路桥梁工程有限公司29XX水电站施工支洞工程TD-XC/CI-1施工技术文件方案和施工工艺的制订、优化和实施，协助 项目总工负责工程施工期间的各种重大技 术决策，负责对工程施工期间所有技术方案 的实施进行监督和贯彻实施。合同部：负责有关工程的计划、统计与工程预、决算，施工期间工程承包合同的谈判及各种 有关工程的一般商务事件的处理、记录和信 息管理；协助项目经理进行决策。劳财部：负责有关工程日常财务事务的处理，劳 动人事的管理和劳动成本的控制，协助项目 经理进行决策。物供部：负责有关工程的各种建筑材料、设备及 零配件的采购和各种施工材料、设备的使用 计划、维修保养与管理；协助项目经理进行 决策。质安部：负责工程的质量安全。办公室：负责为保障工程施工高效、快速、顺畅 XX市公路桥梁工程有限公司30XX水电站施工支洞工程TD-XC/CI-1施工技术文件进行的后勤服务，协助项目经理具体管理施 工营地。开挖作业队：全面负责土石方开挖和支护工程的具 体施工；协助工程部处理各种土石方开挖和 支护工程施工期间的施工组织设计和方案 的制订；协助质安部负责各种土石方开挖和 支护工程施工过程中的质量和安全。混凝土作业队：全面负责混凝土工程的具体施工；协助 工程部处理各种混凝土工程施工期间的施 工组织设计和方案的制订；协助质安部负责 各种混凝土工程施工过程中的质量和安全。基础处理作业队：全面负责钻孔灌浆工程的具体施工；协 助工程部处理各种钻孔和灌浆工程施工期 间的施工组织设计和方案的制订；协助质安 部负责各种钻孔和灌浆工程施工过程中的 质量和安全。混凝土拌和厂：负责本工程所需成品砂石骨料和各种 混凝土生产。协助质安部、试验室负责砂石 XX市公路桥梁工程有限公司31XX水电站施工支洞工程TD-XC/CI-1施工技术文件料及混凝土生产的质量和安全。综合加工厂：全面负责工程施工中所需的各种模板、钢筋、预制件等的制作加工；协助工程部处 理施工期间的各种加工工程的施工组织设 计和重大方案的决策；协助质安部负责施工 期间的各种加工工程施工过程中的质量和 安全。试验室：全面负责工程施工过程中的土工试验、钢筋试验、原材料检验、混凝土试验等各种 试验项目；协助质安部负责施工期间的有关 试验的各种质量和安全。机修保养厂：负责施工期间的各种设备的小型修理 及保养。动力队：负责提供本标风、水、电及通讯系统的 正常运行。协助质安部负责施工期间的有关 风、水、电的质量和安全。测量队：全面负责工程施工中所需的各种项目XX市公路桥梁工程有限公司32XX水电站施工支洞工程TD-XC/CI-1施工技术文件的测量定线工作；负责校测现场相关的测量 控制网点和对各测点的保护、整理测量成果 并归档。协助质安部负责施工期间的各种有 关测量的质量和安全。2.1.3现场的管理在工程施工过程中将严格按项目法管 理，确保项目顺利实施。项目经理直接向公 司局长和业主负责，并对项目的质量、安全 生产、文明施工及经营管理全面负责。签定 项目经营承包责任合同书，项目经理、副经 理、总工个人收入同项目经营挂钩。每年年 底按项目的安全、质量、生产计划及经营等 指标考核兑现。项目经理对项目部各部门、作业队（厂）第一责任人签定内部经营承包 合同，并按安全、质量、生产计划考核兑现 收入。项目经理由总经理聘任，并对副经理、总工的任免有建议权，对各部门、队（厂）负责人有任免权，对项目资金、材料设备调 配、使用有决策和执行权。项目资金的支付由项目经理签字确认 XX市公路桥梁工程有限公司33XX水电站施工支洞工程TD-XC/CI-1施工技术文件后实施，资金的使用以确保项目的生产需要 为原则。2.2施工进场与现场施工准备2.2.1施工人员、设备组织如果我公司中标，我公司将迅速组建项 目经理部，组织精干的施工和工程管理技术 队伍，抽调熟练技术工人，投入先进、实用 的施工机械设备进入施工现场。以确保优 质、高效地建设XX水电站引水隧洞施工支 洞工程。2.2.2施工人员、设备进场我公司将业主发中标通知书前充分利 用现有的施工设备和人员，进行前期施工准 备工作，为紧张的施工准备工作争取时间。在签定中标合同书后，由我公司成立的XX 水电站工程项目经理部立即派遣第一批工 程施工和管理人员迅速进场，第一批技术工 人和施工机械设备在接到开工通知后10天 内运抵现场。部分人员、设备将根据本工程 施工进度安排，结合我公司的人员、施工机 械设备调配计划，制定详细的机械设备转运 XX市公路桥梁工程有限公司34XX水电站施工支洞工程TD-XC/CI-1施工技术文件方案，分批转运至本工程现场。拟投入本工程的主要施工机械设备主 要来自我公司本部所在地XX和即将完建的 项目点等地，机械设备将直接用拖车运输至 工地；另外自卸汽车、吊车等机动车辆由所 在地自行驶入现场；零星设备和物资、零配 件等通过大型载重汽车运至工地。在机械设备转运之前，我公司将按交通 管理部门要求办理各种手续。并在施工进场 车队的车辆上喷涂醒目标志，沿途自觉接受 交通部门的统一指挥进入施工现场。进场途 中，我公司将详细调查所选择的运输线路上 的桥、涵的设计荷载、通行能力等，如果车 辆荷载超过沿线桥涵的设计荷载，则提前与 当地交通部门联系，确定对其采取临时的加 固措施。根据施工进度确保各施工项目的机 械设备提前进场。2.2.3现场施工准备第一批施工人员、施工设备和材料的进 场后，立即开始按进度计划进行现场的准备 工作。XX市公路桥梁工程有限公司35XX水电站施工支洞工程TD-XC/CI-1施工技术文件(1)组织工程技术人员踏勘现场、收 集地形、水文气象、工程地质和水文地质等 资料，组织管理人员和工程技术人员进行施 工设计，对分部和分项工程将采取专家论证 和方案评估比较，在征求监理工程师意见情 况下，以高质量和最佳效益为最优方案的前 提下进行工程施工前的内业准备。按技术 条款的有关规定进行实施阶段施工组织设 计，并在规定的日期前报送监理工程师审 批。(2)迅速组织工程测量人员校测由监 理工程师提供的测量基准，并按水利水电 工程施工测量规范(SL52-93)和本工程施 工放线精度要求测设用于本工程施工的测 量控制网，并将施工控制网资料报送监理工 程师审批，对测设的网点和增设的控制网点 进行有效的保护。(3)按已通过监理工程师审批的临时 工程施工设计，组织场内临时道路、生活和 办公设施、施工辅助企业、施工风、水、电 系统、混凝土拌和系统、仓储系统等临时工 程施工。XX市公路桥梁工程有限公司36XX水电站施工支洞工程TD-XC/CI-1施工技术文件(4)对有火灾隐患的施工区域，当地 消防部门指导下，提前在主体开工前设置安 全防火带或铅丝网隔离带。在可能由于施工 造成的植被破坏或有水土流失隐患地段，我 方将有责任和义务在施工前和施工期间进 行保护和绿化，比如：人工植草坪或植树等。对施工和生活设施进行保护。(5)按计划采购施工用材料、设备及 零配件等。(6)组织专职质安人员编制本工程质 量文件、施工安全措施文件和安全防护手 册，并对所有施工人员进行考核。2.3质量保证体系2.3.1施工现场质量管理组织机构施工现场质量管理组织机构设置见图 2-1施工现场质量管理机构框图。XX市公路桥梁工程有限公司37XX水电站施工支洞工程TD-XC/CI-1施工技术文件质量管理领导小组质量管理小组技术控制工里夏则科则置议羊工及工冲险险设计图纸复审和技术交底工匣式脸工程质量监督控制质安部符合规范与设计质量要一隐蔽丁程检验签证按照优质标准控制一制作加工工艺审查评定一各主要施工工序T程质量捽制主要工序受优质工程目标管理图2-1施工现场质量管理机构框图 施工现场质量管理机构框图说明：成立以项目经理为核心的质量保证体 系，本着精干、iWj效、多功能的原则组织以 生产和经营为中心的管理层，按IS09002质 量认证体系及“初检一复检一终检”的三级 检验制度对本合同工程的施工质量进行全 过程控制。项目经理部设质量管理办公室负责整 个工程的质量控制，按功能优化的原则组织 一线作业层，即施工区设专职质量检查员，XX市公路桥梁工程有限公司38XX水电站施工支洞工程TD-XC/CI-1施工技术文件专门负责发现和解决本工程在各项目施工 中存在的质量问题，并及时上报质量管理办 公室，以此对整个施工过程进行质量控制。并对工程质量进行初检。项目质管领导小组下设质管办对工程 质量进行复检。对复检合格的工程项目报请 监理工程师对工程质量进行终检。项目部经理为施工质量第一责任人，对 本项目施工质量全面负责，项目部内设质安 部，其负责人受项目经理的直接领导，具体 负责本项目的质量管理工作。在质量安全管 理过程中严格执行水利水电基本建设管理 的若干规定，实施质量安全部制订的管理 制度，检查该项目的施工质量，作好原始记 录，整编每月质量报表及竣工资料。项目部 各施工区专职质检员，负责本施工区的施工 质量管理。最终达到其责任层层分明，质量 控制步步到位。2.3.2工程施工全面质量管理体系全面质量管理是把工程质量管理归结 为对所有生产部门和全体参建人员在生产 XX市公路桥梁工程有限公司39XX水电站施工支洞工程TD-XC/CI-1施工技术文件过程中的工作质量的管理，通过管理好工作 质量来控制好工程质量。全面质量管理具有 广泛的群众性、全面性、预防性和可控制性、科学性，使每个工作主体的质量责任和工作 责任明确清晰。全面质量管理体系见图2-22.4安全保证体系施工安全管理体系见图2-32.5完工清场及撤离(1)完工清场工程移交证书颁发前(经发包人同意，可在保修期满前)，承包人应按以下工作内 容对工地进行彻底清理，并需经监理人检验 合格为止。工地范围内残留的垃圾已全部焚毁、掩埋或清除出场。临时工程已按监理人指示拆除，场地 已按合同要求清理和平整。按合同规定应撤离的承包人设备和 剩余的建筑材料已按计划撤离工地，废弃的 施工设备和材料亦已清除。XX市公路桥梁工程有限公司40XX水电站施工支洞工程TD-XC/CI-1施工技术文件施工区内的永久道路和永久建筑物 周围的排水沟道，均已按合同图纸要求和监 理人的指示进行了疏通和修整。并应按合同的规定清理和平整临时 征用的施工用地，做好环境恢复工作。|xx水电站 d工程项目经理部|项目经理屿质量管理领导小组总工程师项目副经理质量管理办公室监测部XX市公路桥梁工程有限公司41XX水电站施工支洞工程TD-XC/CI-1施工技术文件XX市公路桥梁工程有限公司42XX水电站施工支洞工程TD-XC/CI-1施工技术文件图2-2全面质量官理体系总 公 司项目经理部经理部每月一次安全教育一班组每周安全活动思想教育保证I安全宣传教育，安全竞赛活动一公司安全领导小组一经理部安全领导小组组织保证-经理部安全第一责任制一部门安全责任制一岗位安全责任制公司安全部门一经理部安全员一班组安全员安全QC小组一安全法规、安全制度、操作规程制度保证|安全考核奖惩制度公司定期安全检查一经理部周检一现场安全监督岗安全技术措施计划施工组织安全措施、安全技术
