保障性住宅脚手架方案毕业设计正文.doc

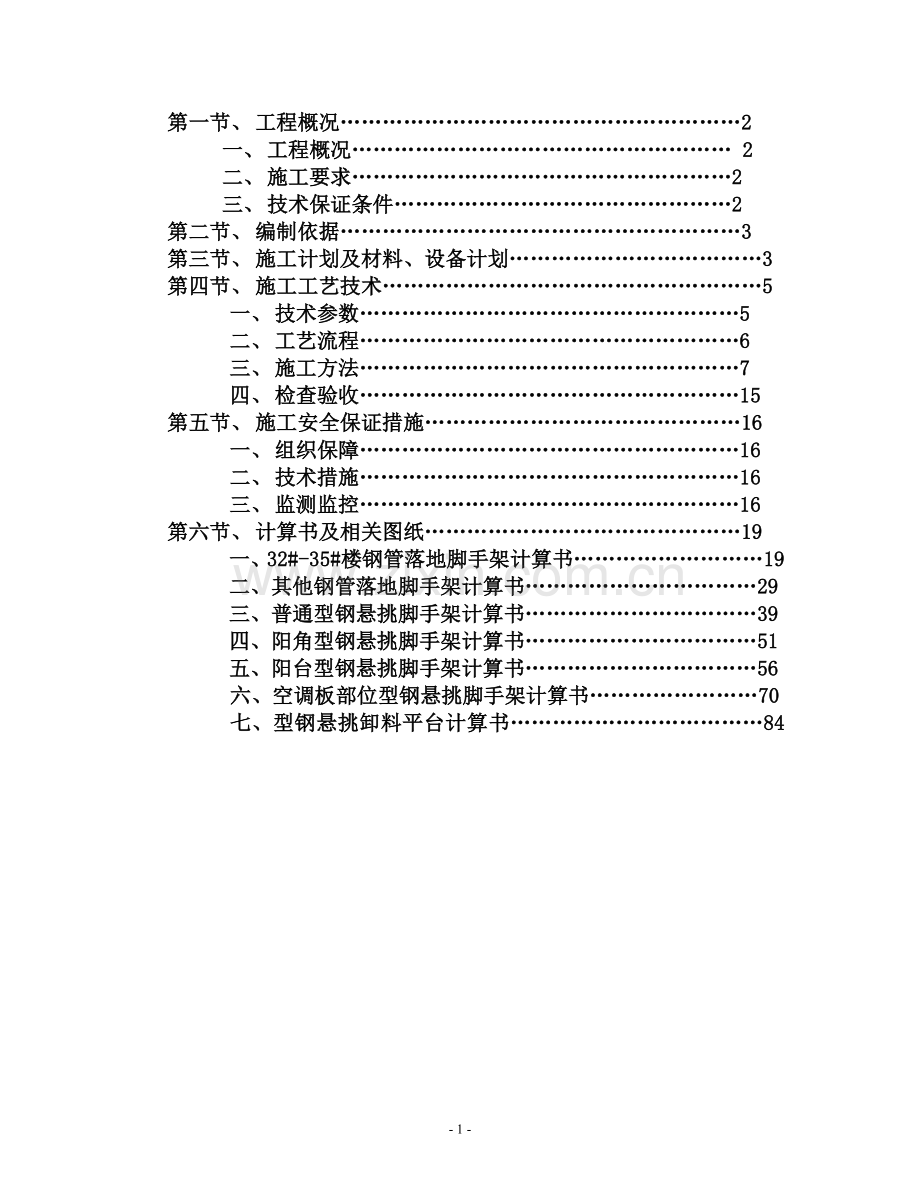

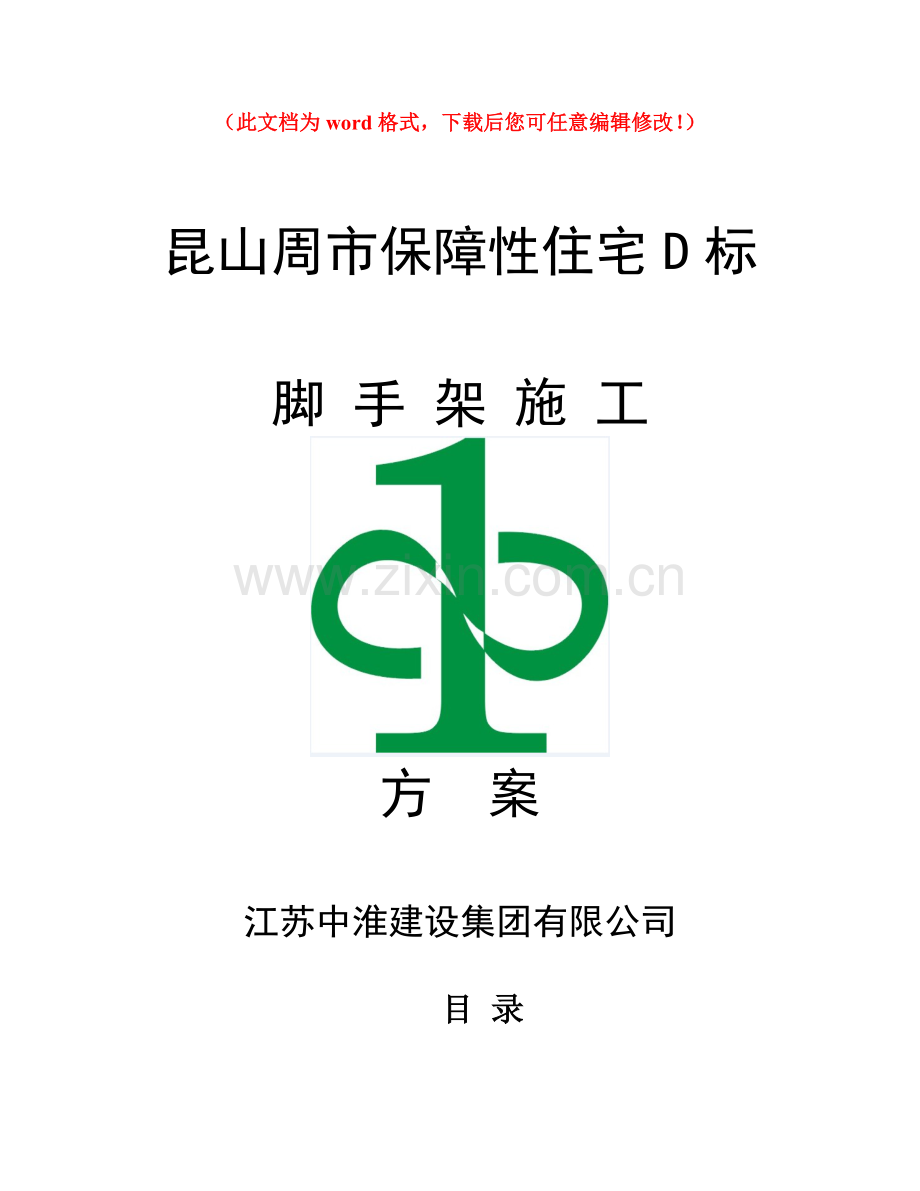

（此文档为word格式，下载后您可任意编辑修改！）昆山周市保障性住宅D标脚 手 架 施 工方 案江苏中淮建设集团有限公司目 录第一节、 工程概况2一、 工程概况 2二、 施工要求2三、 技术保证条件2第二节、 编制依据3第三节、 施工计划及材料、设备计划3第四节、 施工工艺技术5一、 技术参数5二、 工艺流程6三、 施工方法7四、 检查验收15第五节、 施工安全保证措施16一、 组织保障16二、 技术措施16三、 监测监控16第六节、 计算书及相关图纸19一、32#-35#楼钢管落地脚手架计算书19二、其他钢管落地脚手架计算书29三、普通型钢悬挑脚手架计算书39四、阳角型钢悬挑脚手架计算书51五、阳台型钢悬挑脚手架计算书56 六、空调板部位型钢悬挑脚手架计算书70 七、型钢悬挑卸料平台计算书84 脚手架专项施工方案第一节、工程概况一、工程概况【工程概况应针对该危险性较大的分部分项工程的特点及要求进行编写】 周市保障性住房D标工程；工程建设地点：长江路东侧、金浦路北侧；属于剪力墙结构；21#、31#和32#楼地上11层，地下1层；33#、34#和35#楼地上18层，地下1层；22#和30#楼地上25层，地下1层;3#车库-1+1层；商业1#1层；总建筑面积：76128.4平方米。 本工程由昆山乐建住房开发有限公司投资建设，苏州华造建筑设计有限公司设计，昆山世泰建设工程咨询监理有限公司监理，江苏中淮建设集团有限公司组织施工；由曹金虎担任项目经理，孙杨担任技术负责人。二、施工要求1、确保脚手架、卸料平台在使用周期内安全、稳定、牢靠。2、脚手架、卸料平台在搭设及拆除过程中要符合工程施工进度要求。操作人员需取得特殊作业人员资格上岗证。三、技术保证条件1、安全网络2、脚手架、卸料平台的搭设和拆除需严格执行该专项施工方案。第二节、编制依据建筑施工脚手架实用手册建筑地基基础设计规范GB50007-2002建筑结构荷载规范GB50009-2001混凝土结构设计规范GB50010-2002钢结构设计规范GB50017-2003建筑施工安全检查标准JGJ59-2011建筑施工高处作业安全技术规范JGJ80-91建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011相关施工设计图纸等。第三节、施工计划材料与设备计划1、搭设脚手架的钢管应采用现行国家标准直缝电焊钢管GB/T13793或低压流体输送用焊接钢管GB/T3092中规定的3号普通钢管，其质量符合现行国家标准碳素结构钢GB/T700中Q235A钢的规定，每根钢管的最大质量不应大于25kg。新用的钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管要有产品质量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸试验方法GB/T228的有关规定，质量和钢管外径、壁厚、端面等的偏差应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011的有关规定，必须涂有防锈漆。旧钢管表面锈蚀深度、和钢管的弯曲变形应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011的有关规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取3根，在每根锈蚀严重部位横向截断取样检查，当锈蚀深度超过规定值时不得使用。钢管上严禁打孔。2、扣件为可锻铸造扣件，其材质应符合建设部钢管脚手扣件标准GB15831的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧扭力矩达65Nm时不得破坏。旧扣件在使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。新、旧扣件均应进行防锈处理。3、水平悬挑梁，其钢材强度等级为Q235-A，型号见材料表，水平梁悬挑梁所使用的钢材必须表面平整，无锈蚀。截面有足够的抗弯抵抗距，在满载条件下其挠度变形应满足相应设计要求。4、联梁需承受部分立杆荷载，固结点应当连接稳定、可靠。其钢材强度等级为Q235-A，型号见材料表，水平梁悬挑梁所使用的钢材必须表面平整，无锈蚀。截面有足够的抗弯抵抗距，在满载条件下其挠度变形应满足相应设计要求。5、搭设架子前应进行保养，除锈并统一涂色，力求环保美观。6、脚手板、脚手片采用符合有关要求。7、安全网采用密目式安全网，网目应满足2000目/100cm2，做耐贯穿试验不穿透，1.61.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由相关建筑安全监督管理部门发放的准用证。8、连墙件材料采用钢管、角钢等型钢，其材质应符合现行国家标准碳素钢结构GB 700-88中Q235-A钢的要求。9、水平加固杆、封口杆、扫地杆、剪刀撑及脚手架转角处的连接杆等宜采用48 2.8mm焊接钢管，其材质在保证可焊性的条件下应符合现行国家标准碳素结构钢GB/T700中Q235A钢的规定，相应的扣件规格也应分别为42mm、48mm或42mm/48mm。主要材料参数表【钢管落地脚手架】钢管48 2.8扣件配套脚手板竹笆片脚手板安全网密目安全网【普通型钢悬挑脚手架】钢管48 2.8扣件配套水平悬挑梁16号工字钢梁支撑支杆：12号槽钢脚手板竹笆片脚手板安全网密目安全网【型钢悬挑卸料平台】钢丝绳型号619脚手板类别竹笆片脚手板主梁型钢型号16号型钢次梁型钢型号12.6工字钢【悬挑脚手架阳角型钢】型钢型号16号工字钢【阳台联梁型钢悬挑脚手架】钢管48 2.8扣件配套水平悬挑梁16号工字钢联梁12.6号槽钢梁支撑支杆：12号槽钢脚手板竹笆片脚手板安全网密目安全网【空调板联梁型钢悬挑脚手架】钢管48 2.8扣件配套水平悬挑梁16号工字钢联梁12.6号槽钢梁支撑支杆：12号槽钢脚手板竹笆片脚手板安全网密目安全网第四节、施工工艺技术一、技术参数【钢管落地脚手架】脚手架排数双排大小横杆布置大横杆在上搭设高度(m)36立杆型号48 2.8立杆纵距(m)1.4立杆横距(m)0.85立杆步距(m)1.8连墙件布置方式二步二跨施工均布荷载(kN/m2)3同时施工层数2脚手板铺设层数24地区昆山基本风压(kN/m2)0.3【普通型钢悬挑脚手架】脚手架排数双排大小横杆布置大横杆在上搭设高度(m)18立杆型号48 2.8立杆纵距(m)1.4立杆横距(m)0.85立杆步距(m)1.8连墙件布置方式二步二跨型钢悬挑长度(m)1.3锚固长度(m)2钢丝绳支撑道数0施工均布荷载(kN/m2)3同时施工层数2脚手板铺设层数2地区昆山基本风压(kN/m2)0.45【型钢悬挑卸料平台】内侧钢绳与墙的距离(m)1外侧钢绳与内侧钢绳之间的距离(m)0.8上部拉绳点与悬挑梁墙支点的距离(m)3钢丝绳安全系数K5.5悬挑梁与墙的接点类型铰支水平钢梁(主梁)的悬挑长度(m)4水平钢梁(主梁)的锚固长度(m)2.5主梁水平间距(m)1.4次梁水平间距(m)0.5次梁悬挑长度(m)0.2大堆放材料荷载(kN)5施工人员等活荷载(kN/m2)2【悬挑脚手架阳角型钢】型钢支撑形式两根支杆立杆横向间距或排距(m)0.85内排架距离墙长度(m)0.25阳角型钢长度(m)2点M到Q点的距离D1(m)3O点到Q点的距离D2(m)0.7支点P到建筑物角点O的距离D3 (m)1.7【阳台联梁型钢悬挑脚手架】脚手架排数双排大小横杆布置大横杆在上搭设高度(m)18立杆型号48 2.8立杆纵距(m)1.4立杆横距(m)0.85立杆步距(m)1.8连墙件布置方式二步二跨型钢悬挑长度(m)3.3锚固长度(m)2钢丝绳支撑道数1悬挑主梁材料16号工字钢水平联梁材料12.6号槽钢主梁间距相当于立杆的倍数1施工均布荷载(kN/m2)3同时施工层数2脚手板铺设层数2地区昆山基本风压(kN/m2)0.45【空调板联梁型钢悬挑脚手架】脚手架排数双排大小横杆布置大横杆在上搭设高度(m)18立杆型号48 2.8立杆纵距(m)1.4立杆横距(m)0.85立杆步距(m)1.8连墙件布置方式二步二跨型钢悬挑长度(m)1.9锚固长度(m)2钢丝绳支撑道数0悬挑主梁材料16号工字钢水平联梁材料12.6号槽钢主梁间距相当于立杆的倍数1施工均布荷载(kN/m2)3同时施工层数2脚手板铺设层数2地区昆山基本风压(kN/m2)0.45二、工艺流程1、钢管落地脚手架场地平整、夯实基础承载力实验、材料配备定位设置通长脚手板、底座纵向扫地杆立杆横向扫地杆小横杆大横杆（搁栅）剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。2、普通型钢悬挑脚手架水平悬挑纵向扫地杆立杆横向扫地杆小横杆大横杆（搁栅）剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。3、联梁型钢悬挑脚手架纵向主水平悬挑杆横向次水平支撑杆纵向扫地杆立杆横向扫地杆小横杆大横杆（搁栅）剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。4、型钢悬挑卸料平台卸料平台加工支座完毕经过验收合格后方可吊装。吊装时，先挂好四角的吊钩，传发初次信号，但只能稍稍提升平台，放松斜拉钢丝绳，方可正式吊装，吊钩的四条引绳应等长，保证平台在起吊过程中的平稳。吊装至预定位置后，先将平台工字钢与预埋件固定后，再将钢丝绳固定，紧固螺母及钢丝绳卡子，完毕后方可松塔吊吊钩，卸料平台安装完毕后经验收合格后方可使用。5、悬挑脚手架阳角型钢阳角型钢与预埋件焊接支撑或与钢丝绳拉接立杆横向扫地杆小横杆大横杆（搁栅）剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。三、施工方法钢管落地脚手架定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件以上两步时，宜先立外排，后立内排。其余按以下构造要求搭设。1、地基基础本工程脚手架地基础部位应在回填土完后夯实，采用强度等级不低于C20的混凝土进行硬化，混凝土硬化厚度不小于10cm。地基承载能力能够满足外脚手架的搭设要求（具体计算数据参阅脚手架计算书）。2、立杆设置(1) 立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头位置交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于步距的1/3，顶层顶步采用搭接连接时，搭接部位扎结不少于2道，立杆顶端亦高出女儿墙上皮1m，高出檐口上皮1.5m。(2) 上部单立杆与下部双立杆交接处，采用单立杆与双立杆之中的一根对接连接。主立杆与辅立杆采用旋转扣件连接，扣件数量不应少于2个。每根立杆底部应设置垫块，并且必须设置纵、横向扫地杆。纵横向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处立杆上。横向扫地干一应采用直角扣件固定在紧靠纵向扫地杆下方立杆上。当立杆基础不在同一高度上时，必须将高出的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。(3) 立杆的垂直偏差应控制在不大于架高的1/400。(4) 立杆及纵横向水平杆构造要求见下图。3、大横杆、小横杆、剪刀撑设置(1) 纵向水平杆亦设置在立杆内侧，其长度不宜小于3跨，纵向水平杆接长宜采用对接扣件连接，也可采用搭接其要求如下：当采用对接时，对接扣件应该交错布置，两根相邻纵向水平杆接头不宜设置在同步或同跨；不同步或不同跨两相邻接头在水平方向错开距离里不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3。当采用大街时；大街长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。 当使用冲压钢脚手板、木脚手板、竹笆片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm；(2) 外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除；并且作业层上非主节点处的横向不平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2； 当使用冲压钢脚手板、木脚手板、竹笆片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上；单排脚手架的横向水平杆的一端，应用直角扣件固定在纵向水平杆上，另一端应插入墙内，插入长度不应小于180mm。 使用竹笆脚手板时，双排脚手架的横向水平杆两端。应用直角扣件固定在立杆上；单排脚手架的横向水平杆的一端，应用直角扣件固定在立杆上，另一端应插入墙内，插入长度亦不应小于180mm。(3) 高度在24m以下的单、双排脚手架均必须在脚手架外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在4560之间。高度在24m以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。4、脚手板、脚手片的铺设要求(1) 作业层脚手板应铺满、铺稳，离开墙面120150mm；(2) 冲压钢脚手板、木脚手板、竹笆片脚手板等，应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。此三种脚手板的铺设可采用对接平铺，亦可采用搭接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取130150mm，两块脚手板外伸长度的和不应大于300mm（如图）；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm（如图）。(3) 竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且采用对接平铺，四个角应用直径1.2mm的镀锌钢丝固定在纵向水平杆上。(4) 作业层端部脚手板探头长度应取150mm，其板长两端均应与支承杆可靠地固定。脚手板探头应用直径3.2mm镀锌钢丝固定在支承杆件上； （a）脚手板对接； （b）脚手板搭接(5) 在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，防止滑支；(6) 自顶层作业层的脚手板下计，宜每隔12m满铺一层脚手板。5、防护栏杆(1) 脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。(2) 选用18#铅丝张挂安全网，要求严密、平整。(3) 脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆，顶排防护栏杆不少于2道，高度分别为0.9m和1.3m。(4) 脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆。6、连墙件(1) 连墙件数量的设置除应满足本规范计算要求外，尚应符合表6.1的规定。表6.4.1连墙件布置最大间距注：h步距；la纵距。(2) 连墙件的布置应符合下列规定： 宜靠近主节点设置，偏离主节点的距离不应大于300mm； 应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定； 宜优先采用菱形布置，也可采用方形、矩形布置； 一字型、开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不应大于4m（2步）。(3) 对高度在24m以下的单、双排脚手架，宜采用刚性连墙件与建筑物可靠连接，亦可采用拉筋和顶撑配合使用的附墙连接方式。严禁使用仅有拉筋的柔性连墙件。对高度24m以上的双排脚手架，必须采用刚性连墙件与建筑物可靠连接。(4) 连墙件的构造应符合下列规定： 连墙件中的连墙杆或拉筋宜呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不应采用上斜连接； 连墙件必须采用可承受拉力和压力的构造。采用拉筋必须配用顶撑，顶撑应可靠地顶在混凝土圈梁、柱等结构部位。拉筋应采用两根以上直径4mm的钢丝拧成一股，使用的不应少于2股；亦可采用直径不小于6mm的钢筋。(5) 当脚手架下部暂不能设连墙件时可搭设抛撑。抛撑应采用通长杆件与脚手架可靠连接，与地面的倾角应在4560之间；连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后方可拆除。 架高超过40m且有风涡流作用时，应采取抗上升翻流作用的连墙措施。7、架体内封闭(1) 脚手架的架体里立杆距墙体净距最多为200mm，如因结构设计的限制大于200mm的必须铺设站人板，站人板设置平整牢固。(2) 脚手架施工层里立杆与建筑物之间应采用脚手片或木板进行封闭。(3) 施工层以下外架每隔3步以及底部用密目网或其他措施进行封闭。普通型钢悬挑脚手架/悬挑脚手架阳角型钢1、水平悬挑梁水平悬挑梁必须保证有足够的锚固强度和截面抗屈曲能力，水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同，立杆直接支承在悬挑梁上。上部脚手架立杆与挑梁支承结构应有可靠的定位连接措施，以确保上部架体的稳定。通常采用在挑梁或纵向钢粱上焊接150-200mm、外径40mm的钢管，立杆套座其外，并同时在立杆下部设置扫地杆。2、立杆设置(1) 立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头位置交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于步距的1/3，顶层顶步采用搭接连接时，搭接部位结扎不少于2道，立杆顶端亦高出女儿墙上皮1m，高出檐口上皮1.5m。(2) 立杆的垂直偏差应控制在不大于架高的1/400。3、大横杆、小横杆、剪刀撑设置(1) 纵向水平杆亦设置在立杆内侧，其长度不宜小于3跨，纵向水平杆接长宜采用对接扣件连接，也可采用搭接其要求如下：当采用对接时，对接扣件应该交错布置，两根相邻纵向水平杆接头不宜设置在同步或同跨；不同步或不同跨两相邻接头在水平方向错开距离里不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3。当采用大街时；大街长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。 当使用冲压钢脚手板、木脚手板、竹笆片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm；(2) 外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除；并且作业层上非主节点处的横向不平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2； 当使用冲压钢脚手板、木脚手板、竹笆片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上；单排脚手架的横向水平杆的一端，应用直角扣件固定在纵向水平杆上，另一端应插入墙内，插入长度不应小于180mm。 使用竹笆脚手板时，双排脚手架的横向水平杆两端。应用直角扣件固定在立杆上；单排脚手架的横向水平杆的一端，应用直角扣件固定在立杆上，另一端应插入墙内，插入长度亦不应小于180mm。(3) 高度在24m以下的单、双排脚手架均必须在脚手架外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在4560之间。高度在24m以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。4、脚手板、脚手片的铺设要求(1) 作业层脚手板应铺满、铺稳，离开墙面120150mm；(2) 冲压钢脚手板、木脚手板、竹笆片脚手板等，应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。此三种脚手板的铺设可采用对接平铺，亦可采用搭接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取130150mm，两块脚手板外伸长度的和不应大于300mm（如图）；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm。(3) 竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且采用对接平铺，四个角应用直径1.2mm的镀锌钢丝固定在纵向水平杆上。(4) 作业层端部脚手板探头长度应取150mm，其板长两端均应与支承杆可靠地固定。脚手板探头应用直径3.2mm镀锌钢丝固定在支承杆件上； （a）脚手板对接； （b）脚手板搭接(5) 在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，防止滑支；(6) 自顶层作业层的脚手板下计，宜每隔12m满铺一层脚手板。5、防护栏杆(1) 脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。(2) 选用18#铅丝张挂安全网，要求严密、平整。(3) 脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆，顶排防护栏杆不少于2道，高度分别为0.9m和1.3m。(4) 脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆。6、连墙件(1) 连墙件数量的设置除应满足本规范计算要求外，尚应符合表6.1的规定。表6.4.1连墙件布置最大间距注：h步距；la纵距。(2) 连墙件的布置应符合下列规定： 宜靠近主节点设置，偏离主节点的距离不应大于300mm； 应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定； 宜优先采用菱形布置，也可采用方形、矩形布置； 一字型、开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不应大于4m（2步）。(3) 对高度在24m以下的单、双排脚手架，宜采用刚性连墙件与建筑物可靠连接，亦可采用拉筋和顶撑配合使用的附墙连接方式。严禁使用仅有拉筋的柔性连墙件。对高度24m以上的双排脚手架，必须采用刚性连墙件与建筑物可靠连接。(4) 连墙件的构造应符合下列规定： 连墙件中的连墙杆或拉筋宜呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不应采用上斜连接； 连墙件必须采用可承受拉力和压力的构造。采用拉筋必须配用顶撑，顶撑应可靠地顶在混凝土圈梁、柱等结构部位。拉筋应采用两根以上直径4mm的钢丝拧成一股，使用的不应少于2股；亦可采用直径不小于6mm的钢筋。(5) 当脚手架下部暂不能设连墙件时可搭设抛撑。抛撑应采用通长杆件与脚手架可靠连接，与地面的倾角应在4560之间；连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后方可拆除。 架高超过40m且有风涡流作用时，应采取抗上升翻流作用的连墙措施。联梁型钢悬挑脚手架1、水平悬挑梁水平悬挑梁必须保证有足够的锚固强度和截面抗屈曲能力，水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同，立杆直接支承在悬挑梁上。上部脚手架立杆与挑梁支承结构应有可靠的定位连接措施，以确保上部架体的稳定。通常采用在挑梁或纵向钢粱上焊接150-200mm、外径40mm的钢管，立杆套座其外，并同时在立杆下部设置扫地杆。2、立杆设置 立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头位置交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于步距的1/3，顶层顶步采用搭接连接时，搭接部位结扎不少于2道，立杆顶端亦高出女儿墙上皮1m，高出檐口上皮1.5m。立杆的垂直偏差应控制在不大于架高的1/400。3、大横杆、小横杆、剪刀撑设置(1) 纵向水平杆亦设置在立杆内侧，其长度不宜小于3跨，纵向水平杆接长宜采用对接扣件连接，也可采用搭接其要求如下：当采用对接时，对接扣件应该交错布置，两根相邻纵向水平杆接头不宜设置在同步或同跨；不同步或不同跨两相邻接头在水平方向错开距离里不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3。当采用大街时；大街长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。 当使用冲压钢脚手板、木脚手板、竹笆片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm；(2) 外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除；并且作业层上非主节点处的横向不平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2； 当使用冲压钢脚手板、木脚手板、竹笆片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上；单排脚手架的横向水平杆的一端，应用直角扣件固定在纵向水平杆上，另一端应插入墙内，插入长度不应小于180mm。 使用竹笆脚手板时，双排脚手架的横向水平杆两端。应用直角扣件固定在立杆上；单排脚手架的横向水平杆的一端，应用直角扣件固定在立杆上，另一端应插入墙内，插入长度亦不应小于180mm。(3) 高度在24m以下的单、双排脚手架均必须在脚手架外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在4560之间。高度在24m以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。4、脚手板、脚手片的铺设要求(1) 作业层脚手板应铺满、铺稳，离开墙面120150mm；(2) 冲压钢脚手板、木脚手板、竹笆片脚手板等，应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。此三种脚手板的铺设可采用对接平铺，亦可采用搭接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取130150mm，两块脚手板外伸长度的和不应大于300mm（如图）；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm（如图）。(3) 竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且采用对接平铺，四个角应用直径1.2mm的镀锌钢丝固定在纵向水平杆上。(4) 作业层端部脚手板探头长度应取150mm，其板长两端均应与支承杆可靠地固定。脚手板探头应用直径3.2mm镀锌钢丝固定在支承杆件上； （a）脚手板对接； （b）脚手板搭接(5) 在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，防止滑支；(6) 自顶层作业层的脚手板下计，宜每隔12m满铺一层脚手板。5、防护栏杆(1) 脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。(2) 选用18#铅丝张挂安全网，要求严密、平整。(3) 脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆，顶排防护栏杆不少于2道，高度分别为0.9m和1.3m。(4) 脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆。型钢悬挑卸料平台1、悬挑式卸料平台应按现行的相应规范进行设计，其结构构造应能防止左右晃动。2、悬挑式卸料平台的搁支点与上部拉结点，必须位于建筑物上，不得设置在脚手架等施工设备上。3、斜拉杆或钢丝绳，构造上宜两边各设前后两道，两道中的靠近建筑一侧的一道为安全储备，另外一道应作受力计算。4、应设置四个经过验算的吊环，吊运平台时使用卡环，不得使吊钩直接钩挂吊环，吊环应用甲类3号沸腾钢制作。5、悬挑式卸料平台安装时，钢丝绳应采用专用的挂钩挂牢，采取其他方式时卡头的卡子不得少于三个，建筑物锐角利口围系钢丝绳处应加衬软垫物，悬挑式卸料平台外口应略高于内口。6、台面应满铺脚手板。7、悬挑式卸料平台左右两侧必须装固定的防护栏杆。8、悬挑式卸料平台吊装，需待横梁支撑点电焊固定，接好钢丝绳，调整完毕，经过检查验收，方可松卸起重吊钩，上下操作。9、悬挑式卸料平台使用时，应有专人进行检查，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复。10、卸料平台上应显著地标明容许荷载值。操作平台上人员和物料的总重量严禁超过设计的容许荷载，应配备专人加以监督。四、检查验收钢管落地脚手架/普通型钢悬挑脚手架/联梁型钢悬挑脚手架/悬挑脚手架阳角型钢1、脚手架搭设完毕或分段搭设完毕，应按规定对脚手架工程的质量进行检查，经检查合格后方可交付使用。2、高度在20m及20m以下的脚手架，应由单位工程负责人组织技术安全人员进行检查验收。高度大于20m的脚手架，应由上一级技术负责人随工程进行分阶段组织单位工程负责人及有关的技术人员进行检查验收。3、验收时应具备下列文件(1) 根据编制依据相关文件法规要求所形成的施工组织设计文件。(2) 脚手架构配件的出厂合格证或质量分类合格标志。(3) 脚手架工程的施工记录及质量检查记录。(4) 脚手架搭设过程中出现的重要问题及处理记录。(5) 脚手架工程的施工验收报告。4、脚手架工程的验收，除查验有关文件外，还应进行现场检查，检查应着重以下各项，并记入施工验收报告。(1) 构配件和加固件是否齐全，质量是否合格，连接和挂扣是否紧固可靠。(2) 安全网的张挂及扶手的设置是否齐全。(3) 地基是否积水，底座是否松动，立杆是否悬空。(4) 杆件的设置和连接，连墙件、支撑、门洞桁架等的构造是否符合要求。(5) 垂直度、水平度及立杆的沉降是否合格。(6) 扣件螺栓是否松动，是否超载。型钢悬挑卸料平台1、脚手架必须由持有效上岗证的专业技术人员搭设。2、进行分段验收和检查，发现有不符合要求的应迅速改正，并追究责任。3、外脚手架分段验收严格按照建筑施工扣件式钢管脚手架安全技术规范JGJ 130-2001第八节及建筑施工安全检查标准JGJ 59-99中“外脚手架检查评分表”中所列项目和施工方案要求的内容进行检查。填写验收记录单，并由搭设人员、安全员、施工员、项目经理签字后，方能交付使用。4、架体内必须做到每层封闭（即进行隔离），且不能大于4步。第五节、施工安全保证措施一、组织保障1、安全保证体系二、技术措施脚手架搭设技术措施钢管落地脚手架/普通型钢悬挑脚手架/联梁型钢悬挑脚手架/悬挑脚手架阳角型钢1、钢管架应设置避雷针，分置于主楼外架四角立杆之上，并联通大横杆，形成避雷网络，并检测接地电阻不大于30。2、外脚手架不得搭设在距离外架空线路的安全距离内，并做好可靠的安全接地处理。3、定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。4、外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料篾混用。5、外脚手架搭设人员必须持证上岗，并正确使用安全帽、安全带、穿防滑鞋。6、严禁脚手板存在探头板，铺设脚手板以及多层作业时，应尽量使施工荷载内、外传递平衡。7、保证脚手架体的整体性，不得与井架、升降机一并拉结，不得截断架体。8、结构外脚手架每支搭一层，支搭完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除脚手架部件。9、严格控制施工荷载，脚手板不得集中堆料施荷，施工荷载不得大于3kN/m2，确保较大安全储备。10、结构施工时不允许多层同时作业，装修施工时同时作业层数不超过两层，临时性用的悬挑架的同时作业层数不超过两层。11、当作业层高出其
