某某给水厂扩建工程可行性研究报告.doc

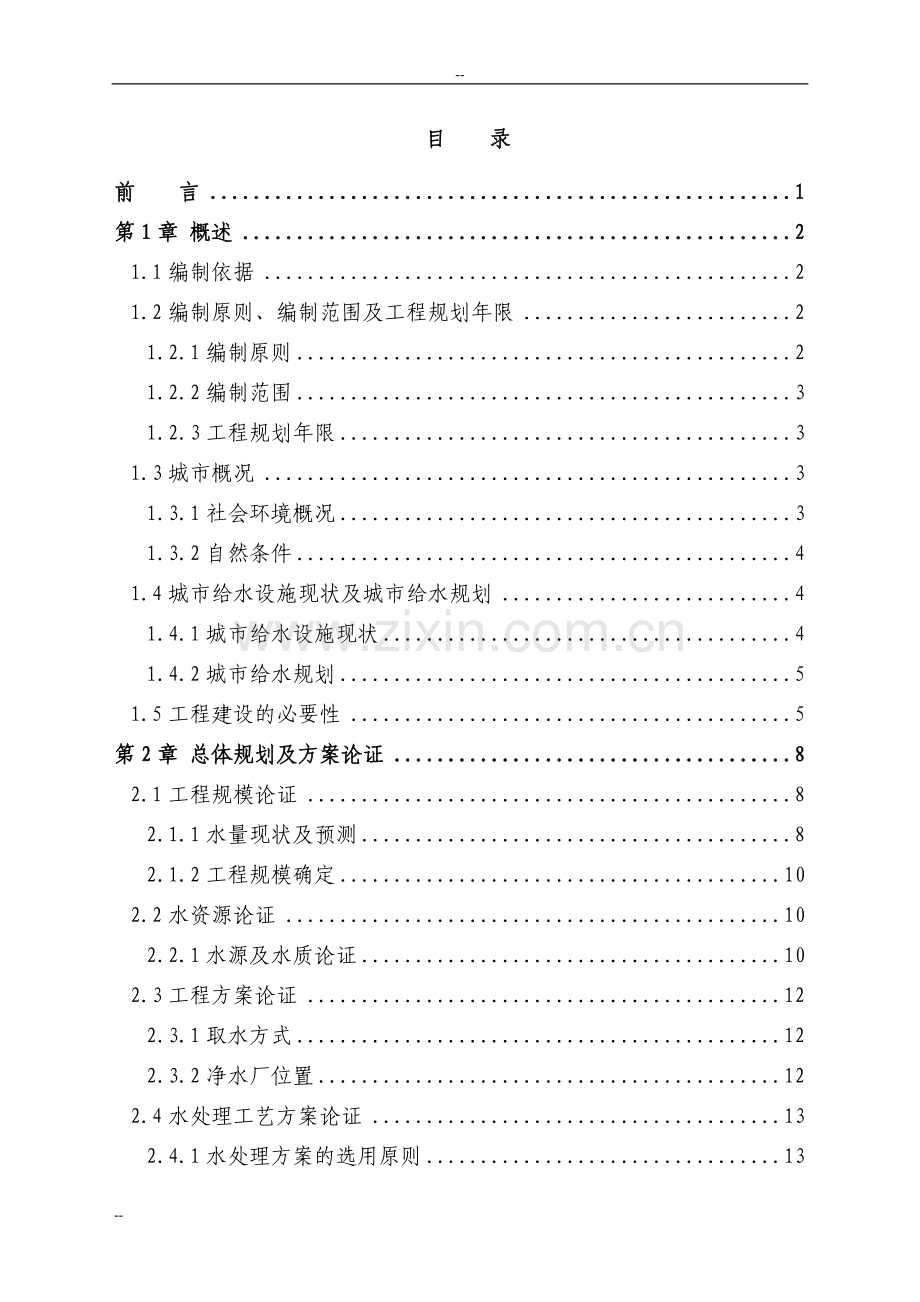

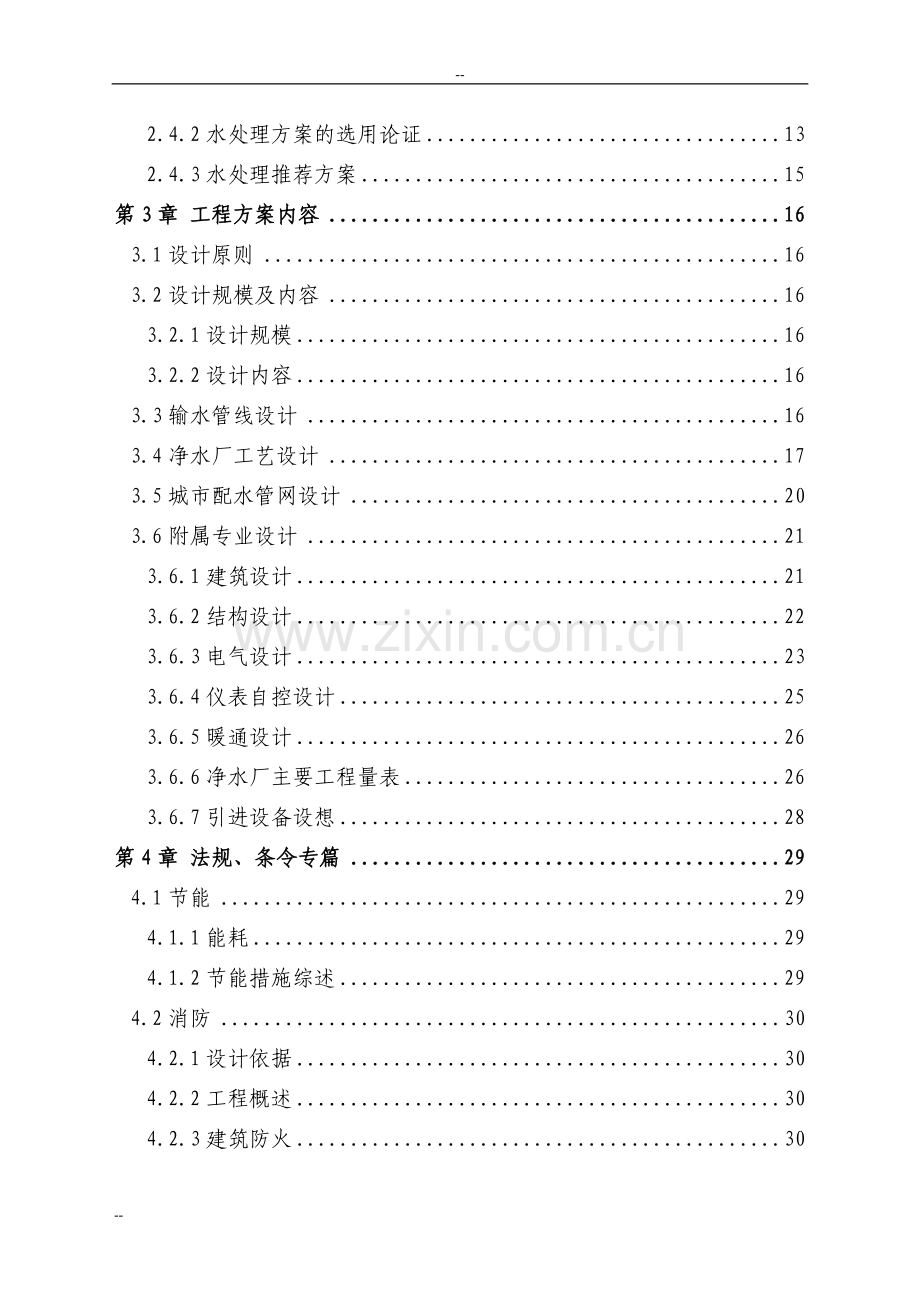

-目 录前 言1第1章 概述21.1编制依据21.2编制原则、编制范围及工程规划年限21.2.1编制原则21.2.2编制范围31.2.3工程规划年限31.3城市概况31.3.1社会环境概况31.3.2自然条件41.4城市给水设施现状及城市给水规划41.4.1城市给水设施现状41.4.2城市给水规划51.5工程建设的必要性5第2章 总体规划及方案论证82.1工程规模论证82.1.1水量现状及预测82.1.2工程规模确定102.2水资源论证102.2.1水源及水质论证102.3工程方案论证122.3.1取水方式122.3.2净水厂位置122.4水处理工艺方案论证132.4.1水处理方案的选用原则132.4.2水处理方案的选用论证132.4.3水处理推荐方案15第3章 工程方案内容163.1设计原则163.2设计规模及内容163.2.1设计规模163.2.2设计内容163.3输水管线设计163.4净水厂工艺设计173.5城市配水管网设计203.6附属专业设计213.6.1建筑设计213.6.2结构设计223.6.3电气设计233.6.4仪表自控设计253.6.5暖通设计263.6.6净水厂主要工程量表263.6.7引进设备设想28第4章 法规、条令专篇294.1节能294.1.1能耗294.1.2节能措施综述294.2消防304.2.1设计依据304.2.2工程概述304.2.3建筑防火304.3抗震设防314.3.1设计依据314.3.2抗震设计原则314.3.3各建、构筑物的抗震重要性类别及防震构造措施314.3.4地基基础抗震设计314.4环境保护324.4.1主要污染源和主要污染物324.4.2设计采用的环境保护标准324.4.3控制污染的方案334.4.4存在的问题和建议:344.5职业安全卫生344.5.1设计依据344.5.2生产过程中职业危害因素的分析344.5.3职业安全卫生设计中将采用的主要防范措施344.6工程招标364.6.1 项目业主364.6.2 招标范围364.6.3 招标形式364.6.4 招标方式364.6.5 工程分包36第5章 管理机构、人员编制及建设进度375.1管理机构与人员编制375.2工程进度计划37第6章 投资估算及财务评价386.1投资估算386.1.1估算内容386.1.2编制依据386.1.3投资估算386.2财务分析396.2.1资金来源396.2.2工程实施进度及投资分年使用计划396.2.3流动资金396.2.4成本预测406.2.5售水价格的确定416.2.6利润分配416.2.7评价指标计算416.2.8盈亏平衡分析426.2.9敏感性分析426.2.10评价结论42-前 言省*水工网*是*水工网*市管辖的十二个所属县（市）之一，位于省东南部，张广才岭西麓，松花江右岸。*水工网*是*水工网*县政府所在地，是*水工网*的政治、经济、文化中心，又是当地连接省内外各大城市的重要交通枢纽。近年来随着改革开放的逐渐深入，*水工网*的经济飞速发展，城市建设不断进步，人民的生活水平和文化水平极大的提高， 城市用水量也不断的增加。而*水工网*现有净水厂供水能力为0.7万m3/d，已经不能满足城市用水的需要，另外城市配水管网管径小，管网覆盖率低，目前的供水现状严重的影响了城市居民的生活和工业的发展，所以*水工网*的给水扩建工程已经势在必行。*水工网*政府对*水工网*给水扩建工程的工作高度重视，根据省委、省政府文件中共省委、省人民政府关于进一步加快小城镇建设的决定的指示精神，为使供水系统日趋完善，决定兴建此给水扩建工程。在此前提下，2002年11月，*水工网*自来水公司委托中国市政工程东北设计院进行省*水工网*给水扩建工程可行性研究报告的编制工作，接到任务后，我院工程技术人员去现场进行了踏勘、考察工作，收集了基础资料，并与建设单位的领导和技术人员就有关问题进行了研究讨论和磋商，取得了一致性意见，在此基础上，我们提出了此报告。工程内容包括新建净水厂一座（规模2.0万m3/d），以及相应的输配水管线，估算总投资6412.59万元。49-第1章 概述1.1编制依据（1） 设计委托书（2） 省*水工网*供水工程预可行性研究报告（*水工网*市国际咨询中心）（3） 省*水工网*新城水库扩建工程初步设计报告书（省水利水电勘测设计研究院）（4） *水工网*给水管网现状图（5） 卫生检测报告书（xxxx市卫生防疫站）（6） 建设单位提供的有关资料（7） 有关设计手册及规范1.2编制原则、编制范围及工程规划年限1.2.1编制原则1、在城市总体规划的指导下，对水资源要统一规划，远期、近期结合，对今后水资源更新留有余地。2、要考虑建设地区的工农业计划和城市发展计划，对人民生活的耗水量和工业用水都应贯彻节水精神，符合建设地区实际供水量的可能性。3、要保证安全供水，泵站设备备用率要足够，供电系统要可靠。4、发展和推广给水净化的新工艺、新技术、新材料、新设备。在检测和管理上推广应用微机技术，逐步实现科学管理。5、贯彻节能方针，力求取得较好的社会效益。6、保护水源输水沿线及水厂的环境，制定保证水质的措施，要求净化后的水质符合国家生活饮用水卫生标准。1.2.2编制范围受建设单位委托，并结合*水工网*的实际,本次可行性研究报告范围为：1、用水量及规模论证；2、输水管线的设计；3、净水厂的设计；4、配水管网的设计；5、工程投资估算及经济技术评价。1.2.3工程规划年限根据*水工网*城市总体发展规划，结合*水工网*的实际情况，确定本工程近期为2010年，远期2020年。1.3城市概况1.3.1社会环境概况省*水工网*是*市管辖的十二个所属县（市）之一，位于省东南部，张广才岭西麓，松花江右岸。*水工网*是*水工网*县政府所在地，是*水工网*的政治、经济、文化中心，又是当地连接省内外各大城市的重要交通枢纽。是以轻纺业、食品工业为主的工业小城镇。*水工网*有丰富的自然资源，矿产资源有金、铁、铅、锌、铜、钛等，非金属矿有大理石、石灰石、水晶矿等。1.3.2自然条件（1）地理位置及地形情况*水工网*位于省东南部，张广才岭西麓，松花江右岸，蚂蚁河中下游，中心位置在东经12819，北纬4526东南、南、西南与尚志市为邻。北面与东北和方正县接壤，西与宾县毗邻。*水工网*是南北两面环山，地势高，向中部倾斜，中部又由西南向东北倾斜，形成簸箕形。镇内海拔高度150175m。（2）水文*水工网*属松花江流域，境内有大小河流23条，其中蚂蚁河贯穿全县，蚂蚁河发源于尚志市老爷岭，由南向北至方正县入松花江，全长300多Km。据延寿水文站资料，蚂蚁河1979年最枯水年径流量为2.56亿m3。该年2-3月份P=90%时月均流量为0.13m3/s。最枯月均流量为0，发生在1980年2月。（3）气候和气象城区属寒温带，大陆性季风气候，其特点是冬季严寒而漫长，夏季温暖而短暂。平均气温在-21.5-22.3，冬季最大冻土深度为1.8-2.0m。常年风向为西南风，冬季多东北风，平均风速45级，年平均降雨量为500650mm。1.4城市给水设施现状及城市给水规划1.4.1城市给水设施现状*水工网*城市水资源较紧张，给水水源多年来一直采用地下水水源，且都是在蚂蚁河取水，方式为大口井和渗渠相结合的形式，因蚂蚁河水质污染非常严重，*水工网*市卫生局1998年2月28日“调查报告”明确提出：“立即停止蚂蚁河水系的供水”。1964年和1981年建成的在蚂蚁河取水的大口井和渗渠，在1997年新城水库给水工程的竣工投产后被停用。新城水库位于*水工网*东南部，距县城16KM，水库上游流域内村屯很少，没有工业，植被良好，水质很好，可作为城镇供水水源。1997年*水工网*设计了从新城水库发电尾水取水，经18KM输水至净水厂处理后供水的水处理工艺，设计供水量10000m3/d；工程于98年初竣工投产。1.4.2城市给水规划根据正在修编中的*水工网*城市总体规划及给水工程规划，近期规划2010年；远期规划2020年。1、2010年规划人口10万人；2、2010年工业总产值8.34亿元；用水重复利用率70%；万元产值耗水量100m3。 1.5工程建设的必要性1、项目提出的背景 党的十五大以来，党中央对我国的农村建设和经济发展作出了一系列重大决策，并把其列为我国现代化建设“三步走”战略中的重要内容加以重点规划发展，并颁布了中共中央、国务院关于促进农业和农村工作若干重大问题的决策，随后，党中央、国务院、省委、省政府、*水工网*市委、市政府分别制定了关于促进小城镇健康发展的意见，这事关全面建设小康社会的大局问题，是全面改善和提高农民生活质量，实现有中国特色城镇化，进而向现代化中等发达经济迈进的重要步骤和措施。*水工网*正是在全国规划发展小城镇建设的热潮中，被国家、省、市三级政府列入“十五”期间重点规划建设的小城镇之一。按照国家小城镇建设规划，到2005年，*水工网*拟建为带动地区经济发展的城镇之一。按照要求，*水工网*要在现有人口7.79万人的基础上，通过合理调整村镇体系，使之尽快达到10万人的规模，并尽快做好基础设施建设、住宅建设、特色园区建设等系统工程，促进经济加速发展，使其作为试点镇建设，在规模、质量方面有新突破，充分发挥其在农村经济和社会发展中的辐射和带动作用。按照国家对小城镇规划建设的要求，基础设施建设必须先行一步。但*水工网*作为基础设施之一的给水工程却仍存在三大问题。（1） 供水量缺乏： *水工网*现有供水量1.0万m3/d，随着小城镇的建设步伐，难以保证城镇需水要求。（2） 供水管网急需改扩建*水工网*供水管网在97年新城水库供水工程中得到了部分改善，但供水能力仅为1.0万m3/d，供水管网覆盖面小，部分管道是六十年代敷设的，管径小、管道损坏严重，不能满足城镇发展要求。（3） 改善居民用水水质由于供水量和城市管网的现状情况，部分边区居民不能引用城市自来水，靠自备小井用水，水质较差；严重影响居民的身体健康。2、工程建设的必要性综上所述，*水工网*面临21世纪新的小城镇建设发展机遇，完善和加强城市供水设施是十分必要的。（1） *水工网*供水工程是贯彻落实国家小城镇建设规划发展的需要；（2） *水工网*供水工程将促进*水工网*域经济繁荣，增强中心城镇对地区经济发展的带头和辐射作用；（3） *水工网*供水工程是改善供水质量，确保城市居民身体健康，提高人民生活水平的迫切需要；第2章 总体规划及方案论证2.1工程规模论证2.1.1水量现状及预测本工程设计范围是*水工网*水工网*。根据*水工网*普查资料及*水工网*自来水公司调查资料表明：2001年*水工网*城区人口为7.79万人，用水标准为120L/d.cap，用水普及率80%。根据正在修编中的*水工网*城市总体规划及给水工程规划，近期规划2010年；远期规划2020年。2010年城区人口为10万人，用水标准为200L/d.cap，用水普及率95%。、居民生活用水量预测：依据室外给水设计规范GBJ1386（1997年版）的综合生活用水定额并结合*水工网*城市总体规划以及*水工网*的实际情况，确定综合生活用水定额。综合生活用水定额包括居民日常生活用水和公建用水，但不包括浇洒绿地、道路用水和消防、市政用水。居民生活用水量见表2-1。 居民生活用水量 表2-1 年限项目200120102020城区人口 （万人）7.791015供水人口 （万人）6.239.515用水定额（L/cap.d）120180200生活用水量（万m3/d）0.751.713.0、工业用水量预测：根据*水工网*提供的现状工业产值和城市体规划，2001年*水工网*工业总产值为4亿元,用水复用率50%；预计 2010年工业总产值为8.34亿元，用水复用率70%；万元产值耗水量100m3（以上数据是由建设单位提供的）。工业用水量计算结果见表2-2： 工业用水量 表2-2 年限项目200120102020工业总产值（亿元/年）4.08.3418万元产值用水（m3/万元）12010080用水复用率(%)506070工业用水量（万m3/d）0.650.911.18、其它用水量：其它用水量包括浇洒绿地用水、道路用水、管网漏失水及其不可预见水量（一般约占总供水的1020%），*水工网*自来水公司运营记载，现状供水其它用水量为22%。本工程实施后，城市供水管网将得到极大改善，因此，2010年其它用水量按15%计取。（4）城镇总用水量： 城镇总用水量 表2-3 年限项目200120102020生活用水量（万m3/d）0.751.713.0工业用水量（万m3/d）0.650.911.18其它用水量（万m3/d）0.210.390.63合计 （万m3/d）1.63.04.82.1.2工程规模确定根据*水工网*城区用水量预测，2010年城区用水总量为3.0万m3/d。Yuan原有水厂供水能力为1.0万m3/d，所以本次工程规模按规划2010年考虑，尚应增加供水规模2.0万m3/d。城市供水管网的设计由于管道使用寿命较长，频繁的更换管道会造成很大的浪费，所以供水管道设计按远期考虑，即 5.0万m3/d。2.2水资源论证2.2.1水源及水质论证 1、地下水资源（1）地下水水量*水工网*过去是省大骨节地方病的重点发病区之一，其主要原因是居民饮用的自备小土井水，水质恶劣；省市各级政府对居民生活用水问题非常重视，从1963开始建设自来水集中供水系统，采用大口井形式在取水，改善了城镇居民生活饮水条件。随着城镇的建设发展，用水量的大幅度增加，城镇供需矛盾日益突出，主要原因是地下水不能满足用水的需求。1991年省水文地质勘察院对*水工网*进行了详勘，结论是地下水资源贫乏，不能作为*水工网*永久性供水水源。（2）地下水水质 *水工网*地下水为第四纪潜水，埋藏较浅，主要靠大气降水及区域内河流水补给，含水层以砂及砂砾为主，厚度68M。由于前期排水系统不完善，城镇污水是以渗井方式排入地下，造成了地下水污染；地表水蚂蚁河的污染对地下水也造成了较大的影响。2、地表水资源 *水工网*境内可选择的地表水资源有两处：蚂蚁河及新城水库（1） 蚂蚁河蚂蚁河是*水工网*境内一条最大的河流，贯穿全县。据延寿水文站资料介绍：最枯水年在1979年，年径流量为2.56亿m3，P=90%时，日均流量为0.132m3/s（23月份）；最枯月份发生在1980年2月，月均流量为0m3/s。蚂蚁河水质由于受到尚志市化工厂、造纸厂等工业和城市污水的污染，据省城镇供水检测中心1999年3月11日水质分析报告（见附件），水质超标严重，已不能作为城市供水水源。项目检测值国家标准超标数色度（度）4815氟化物（mg/l）14210氰化物（mg/l）0050002氨氮（mg/l）330005铁（mg/l）43903锰（mg/l）35101COD（mg/l）4012（III类）（2） 新城水库新城水库位于*水工网*东南部，距县城16KM，位于蚂蚁河右岸一级支流石头河中游，坝质以上集水面积99km2。水库上游流域内村屯很少，没有工业，植被良好，水质很好。新城水库于1975年建成，1983年交付使用，当时调节库容1130104m3，总库容1700104m3；2000年水库进行增容建设，提高到调节库容2190104m3，总库容2580104m3。新城水库扩建后承担城镇和农业两项任务，为满足供水保证率，水库特别制订了调度制度，以保证城市供水。在水质方面，根据*水工网*卫生防疫站对新城水库水质化验结果，除铁含量（0.56mg/l）略微超过国家饮用水标准（0.3mg/l）外，其它指标均符合要求。新城水库水质经处理后，可符合国家生活饮用水标准。因此，新城水库完全可作为城镇供水水源。综上所述，*水工网*城区2010年规划水量3.0万m3/d，在水量及水质方面，新城水库是*水工网*唯一可保证城市供水的水源。2.3工程方案论证2.3.1取水方式新城水库主要构筑物有：大坝、溢洪道、输水隧道及电站工程；输水隧道进口为竖井式，底高程207.97m，隧道长122M，隧洞直径1.8m，最大过水能力5m3/s，其出口段上1997年新建设有城市供水管道接口。本工程取水从此接口接出，管道标高为207.0m，水库原水通过输水管线送至净水厂。 2.3.2净水厂位置根据*水工网*城区供水现状，净水厂建设在现有水厂的位置；其理由如下：1、水库原水可充分利用地形高差通过输水管线送至净水厂（水厂地面高程为151.34m）；2、与现有水厂统一管理、调度；3、充分利用现有水厂设施，节省投资；4、交通、供电、排水等设施方便；由于现有水厂已无空地，建议靠水厂向西征地；本工程设计水量2.0万m3/d，征地面积1.06公顷。2.4水处理工艺方案论证2.4.1水处理方案的选用原则1）结合本地工程特点，推选国内先进水平的工艺流程；2）节省用地；3）方便管理，国内具有足够的经验以资借鉴；4）操作和维修简单；2.4.2水处理方案的选用论证*水工网*地处我国北方地区，水库水质特点为低温低浊。即由于冬季水库水温度较低，水质浊度较低，使水处理难度加大。省位于我国最北部，气温也最寒冷，地表河流、水库在冬季低温低浊明显；我院以及省规划设计院由于在省设计了大量的地表水厂，总结掌握了北方地表水处理经验，采用的处理工艺均能够保证净化水质。*水工网*城现有水厂是我院1997年设计建设的，经过多年生产运行，处理效果较好；因此、本工程设计工艺仍采用原有水厂处理形式，同时，对在前期工程中出现的不足之处进行设计改进，使新建设的水厂在出水水质、运行管理等方面更加完善。工艺流程： 原水加絮凝剂混合反应沉淀过滤消毒供水1、絮凝剂选择目前，我国在水处理工程中采用的絮凝剂品种很多，如硫酸铝、碱式氯化铝、三氯化铁等等；在此、与现有水厂一致采用的是碱式氯化铝，其优点为：1）絮凝效率高，耗药量少；2）温度适应性好，PH值适用范围宽；3）操作方便，腐蚀性小，劳动条件好；4）投药设备简单；2、药剂混合在水处理工程中采用的药剂混合装置很多，机械浆板混合、混合池混合、水泵混合、管式混合等；本工程采用管式静态混合器，优点为：混合效果好，设备简单、体积小无电耗、安装维修简便。3、反应池我国水处理工程中常用的反应池形式有：隔板反应池、旋流反应池、机械反应池、折板反应池、孔式反应池等等。本工程采用的是填料折板反应池，这种反应池是在普通折板反应池前部增加部分阶梯环填料，利用阶梯环填料比表面积大的特点，充分接触低浊度水，加强反应效果，在北方已投产工程中得到很好的应用，这也是我院根据低温低浊水质特点，对折板反应池的改进。本工程在阶梯环填料下部设置有空气管道，一是定期冲洗阶梯环填料，二是平时充氧以保证去除原水中的铁、锰。4、沉淀池水处理厂中常采用的平流式沉淀池、斜管沉淀池、斜板沉淀池均具有较好的性能；由于现有水厂采用的是斜管沉淀池，98年建成后，经过近几年的运行，工人对其比较熟悉，控制管理比较方便，而且处理效果比较好，因此本工程仍选择斜管沉淀池，其优点是池体积小、占地面积小，沉淀效率高。5、滤池滤池的种类也很多，普通快滤池、虹吸滤池、双阀滤池、移动罩滤池等等，近几年在东北地区常用的多为普通快滤池和双阀滤池，普通快滤池和双阀滤池结构略有差别，根据现有水厂使用情况，推荐采用普通快滤池。6、消毒设备目前、给水处理中采用的消毒剂有液氯、次氯酸钠、二氧化氯等，本工程推荐采用液氯消毒，这样可以和现有水厂的消毒系统有机结合，方便管理、节省投资。2.4.3水处理推荐方案综上所述，本工程水处理推荐方案如下：水库原水管式静态混合器折板反应池斜管沉淀池普通快滤池清水池（加氯消毒）用户第3章 工程方案内容3.1设计原则1、依据总体规划、结合城区现有给水系统，合理布局；并充分与现有给水设施相结合、发挥新建和原有设施的能力。2、合理开发利用和保护水资源，保持水资源可持续利用。3、工程设计中选择运行安全可靠的水处理工艺，采用新技术，新设备，达到降低建设投资，降低消耗，降低成本的目的。3.2设计规模及内容3.2.1设计规模根据预测，结合2010年*水工网*城区发展，工程设计水量2.0万m3/d；供水管网结合远期考虑，近期实施。3.2.2设计内容 （1）输水管线一条，输水长度18KM，由新城水库城市用水接口至净水厂； （2）净水厂一座，处理能力2.0万m3/d，拟建在现有水厂西側； （3）完善城市供水管网，保证远期供水量5.0万m3/d，2010年供水量3.0万m3/d；3.3输水管线设计 新城水库管道接口标高为207m，净水厂地面标高151.34m，设计反应池进口标高155.34m；输水管线输水能力2.2万m3/d（包括水厂自用水量10%），输水长度18KM，采用球墨铸铁管道，直径DN600，橡胶圈接口。3.4净水厂工艺设计净水厂位于蚂蚁河北岸，延寿大桥西側，紧靠现有水厂西側；占地面积1.06公顷，主要建（构）筑物为净化间、加药间、加氯间、送水泵房、锅炉房、变电所等。净水厂平面布置原则为：厂区构筑物布置紧凑、功能分区合理、处理流程通畅、有利生产、方便管理。 功能分区分为生产区和附属区，并与原有水厂相协调。 1、药剂混合采用管式静态混合器，直径DN600，长3M，玻璃钢材质，原水与絮凝剂瞬间混合，混合时间t=4s。 2、折板反应池反应池分为两组，钢筋混凝土结构，单组反应池平面尺寸AXB=8m8.4m平均水深H=4m，反应过程分为三段：前段为阶梯环填料，中段为相对折板，平均流速V=0.15m/s，后段为平行折板，流速V=0.1m/s，反应池总反应时间t=25min。反应池下设排泥管，塑料材质；采用角式水力快开阀门排泥。3、斜管沉淀池斜管沉淀池与反应池相接，钢筋混凝土结构，单池尺寸AXB=8.4m9.0m，有效水深H=4m，清水区上升流速V=1.5mm/s，颗粒沉降速度为0.16mm/s，斜管安装角度为600，斜管采用食品级塑料，斜长1M。斜管沉淀池排泥设施同反应池。4、普通快滤池滤池设计共分6格，双排布置，钢筋混凝土结构，单池尺寸AXB=5mX4m，池高H=3.9m，正常过滤速度V=6.9m/h，采用单层石英砂滤料，填高1m，粒经d=0.6-1.2mm，不均匀系数K80=1.8。承托层高200mm，粒径d=2-8mm，配水系统采用滤砖。滤池冲洗采用水泵，冲洗强度q=15l/s.m2，冲洗时间5-8min；冲洗泵设在供水泵房内，水泵规格流量Q=1220m3/h，扬程H=12m，配套电机功率N=75kw；冲洗泵为两台，一用一备。反冲洗水泵放在送水泵房内。 5、清水池及吸水井 清水池为钢筋混凝土结构，本工程按设计供水量的15%作为调节容积，计3000m3；消防水量根据规范：城市人口10万人，按2处着火2h，水量40l/s计算，储存水量为576m3；因现有水厂清水池中已储存（按城市人口5万人）按2处着火2h，水量35l/s计算的储存水量518m3；因此，本期工程清水池中仅需储存消防水量58m3。本期工程清水池容积确定为3000m3一座。设计在供水泵房前设吸水井一座，钢筋混凝土结构，平面AXB=22mX5m，有效水深5m。6、送水泵房 供水泵房设计采用半地下式，下部为钢筋混凝土结构，上部为砖混结构；平面尺寸AXB=21mX7.2m，最大日最大时变化系数为1.5，设置离心给水水泵4台，其中一台备用。单泵规格Q=365m3/h，扬程H=33m，电机功率55KW；其中一台水泵配有变频调速装备，节省能耗。为检修方便，泵房还设有DX型电动单梁悬挂起重机一台，起重量3t。7、加氯间加氯间设计为砖混结构，平面尺寸AXB=24m9m，包括加氯间、氯瓶库、漏氯中和回收间、值班室。供水量2万m3/d时，加氯量0.92kg/h。选用V10K型加氯机2台（其中一台备用），单机最大加氯量1kg/h。为了解决瓶事故泄漏问题，设计一台漏氯中和回收装置，并配备漏氯检测探头。设计中和回收装置处理能力500kg/h。氯瓶库按储量3个月计，采用YL-500型氯瓶，共计8个；氯瓶库设单梁悬挂吊车一台，起重量W=1t。 8、加药间设计采用药剂为碱式氯化铝，根据现有水厂多年的运行情况，最大加药量按55mg/l考虑。加药间设计为砖混结构，平面尺寸AXB=13.5mX9m，设有加药设备、溶药池、药库、值班室等。溶药池和药液池为钢筋混凝土结构，分为两组；溶药池AXBXH=1.2mX0.8mX1m；药液池AXBXH=1.2mX2.0mX1.5m。溶药池设电动搅拌机，电机功率0.2kw。药剂投加采用隔膜计量泵，共两台（一用一备）；最大流量Q=900l/h， 扬程H=0.2-0.4MPa；电机功率1.1kw。药剂库面积设计81m2，考虑固定储备药量1个月，周转储备药量1个月，总药剂储量可满足60天用量。9、水厂厂区给排水管道（1）给水管道：在厂区内设环形给水主管道一条，管径DN100，塑料材质，用于厂区保证各构筑物的生产用水和生活用水；并根据消防规范，设置消火栓2个。（2）排水管道：根据厂区不同建构筑物的排水量设计排水管，最大的排水来自滤池冲洗水，厂区排水排至排水井。3.5城市配水管网设计根据*水工网*自来水公司提供的供水管网现状资料，采用管长比流量进行计算。管网平差计算应用计算机LOOP程序。 配水管网的设计考虑由于管道使用寿命较长，频繁的更换管道会造成很大的浪费，所以配水管网按远期50000m3/d规模设计，按近期30000 m3/d规模铺设，远近期相结合。 1、管网平差计算根据*水工网*自来水公司提供的管网资料，以及*水工网*的地形和道路情况，配水管网采用生活、生产及消防统一的供水系统。配水管网的设计按远期2020年设计，设计流量5.0万m3/d。时变化系数1.5。城市最不利点水头满足20m。消防采用低压制。最不利点消防水头不能低于10m。通过计算机软件程序进行管网平差计算。最大时供水由净水厂送水泵房供给，根据平差结果，新建净水厂送水泵房水泵扬程为H=33m，新水厂建成后可以满足近期城市供水要求，城市供水最不利点水压20.0m。平差成果详见管网平差成果图及平差计算表。管道平均埋深2.0m。、管网校核采用消防校核，以最高日最大时用水量确定的管径基础，按最大时用水量加消防时流量进行流量分配。*水工网*近期人口为10万人，同时火灾次数为次，一次消防用水量为40/，火灾延续时间为h。着火点分别设在最不利点。分别在这两个节点处加一个集中流量，满足低压消防制消防水压10水柱。消防时水量由清水池蓄水量供给，经过计算机对管网进行平差计算，得出新建净水厂消防时水泵扬程29，小于最大时供水水泵所需扬程33。因此，设计中管网布置及平差是合理的可行的。 配水管网工程数量表 表3-1序号名 称规 格单位数量备 注1 球墨铸铁管 DN200m63002 球墨铸铁管 DN300m88003 球墨铸铁管 DN400m30004 球墨铸铁管 DN500m10205 球墨铸铁管 DN700m1700 3.6附属专业设计3.6.1建筑设计净水厂位于*水工网*东南部，与现有水厂合建，位于现有水厂西侧。厂区总占地面积1.06ha。在满足工艺流程和功能要求的前提下，结合具体地形条件，力求布局紧凑，节约土地。 (1) 厂站总平面设计 本工程为原水厂扩建工程，二区之间既相对独立完整，又交通联系便捷。具体布置详见附图。水厂扩建部分包括净水间（沉淀池、滤池）、投药间、清水池、吸水井、送水泵房、加氯间等。综合楼及其它附属建筑均利用原水厂建筑。主要建构物见面积一览表。该厂址地势平坦，自然地面标高在151.0m左右，本着合理平衡、减少土方量、保证场地排水顺畅的设计指导思想，厂区平均标高为151.0m，0.4%场地找坡。按照水厂交通贮运要求，满足消防等国家有关规范，厂区布置4m宽环形道路.全部为混凝土路面，转弯半径不小于9m。(2) 厂区建筑物外墙面装修材料及色彩与原有建筑协调一致.(3) 采用塑钢窗木门.(4) 室内装修作法：参见原有建筑.(5) 绿化设计厂区周围设4m宽的防护绿化带，以乔木（常绿与落叶相间）和灌木，间混栽植，一显水厂的绿色轮廓，二阻风沙的侵袭。对有一定环境污染的生产车间（如加氯间等）设置耐性强的亚乔木、灌木进行隔离，间隙空地用草坪、花灌木、有当地特色的弧植观赏树木、宿根花卉等自然布植，绿化率大于20%。3.6.2结构设计1、材料各建构筑物混凝土均采用普通硅酸盐水泥，复合型混凝土外加剂。应对混凝土所用砂石骨料的碱活性进行检验，不使用具有碱碳酸盐反应活性的骨料，如果砂石骨料具有碱硅酸反应活性，各水处理构筑物应采用低碱水泥，控制外加剂的碱含量，每立方米混凝土中总的碱含量不超过3kg。2、抗震设计拟建厂区的地震基本烈度度，在抗震设计时，各建构筑物仅考虑近震的影响。3、防火设计各建构筑物按其相应的耐火等级选用适当的构配件，如对于变电所、变压器室按一级耐火等级设计，屋面板采用现浇钢筋混凝土结构，围护墙采用砖砌体。3.6.3电气设计一、设计范围及设计依据：本工程设计范围包括净水厂内部所有变配电及照明防雷接地系统设计。净水厂外部10KV架空线路由当地供电部门负责。设计依据：1、10kV及以下变电所设计规范（GB50053-94）；2、供配电系统设计规范（GB50052-95）；3、低压配电设计规范（GB50054-95）；4、建筑物防雷设计规范（GB50057-94）2000版；5、工业企业照明设计标准（GB50034-92）；6、通用用电设备配电设计规范（GB50055-93）；二、电源及电压：本工程用电负荷为二级负荷，净水厂供电电源由城市变电站引一路10KV架空专用线，进厂后改为电缆。输电线路约2KM。 三、负荷计算：净水厂用电设备主要包括送水泵、反冲洗泵、厂区供水泵、吊车、机修设备、照明、仪表、计算机系统。有功计算负荷Pjs=360KW，自然功率因数COS=0.84，在净水厂变电所低压侧集中补偿，补偿后功率因数COS=0.95。四、供配电系统：净水厂由于专用线供电，故障停电发生很少，供电较可靠。净水厂在送水泵泵房一端设一座10kV变电所，其内部变配电方式为从变电所直接配电。变电所内部设10kV中压配电室、变压器室，低压配电室，采用中压计量，设用计量柜。设两台500kVA全密封室内变压器。一用一备。变电所为车间附设式。五、装置和保护方式：变电所10kV中压侧采用过流保护、电流速断保护；变压器设过负荷保护、接地保护、瓦斯保护，保护装置采用综合保护装置。操作电源选用铅酸免维护直流电源。中压开关柜采用KYN18型中置式手车式开关柜，低压开关柜采用GCS抽出式开关柜，中压开关采用真空断路器。六、其他：厂区内室外电缆敷设采用铠装铜芯电缆直埋及电缆沟内敷设，室内电力线采用穿镀锌钢管暗设及托盘明设方式。主要较大功率水泵包括：送水泵、反冲洗泵设电子式软启动装置。其中一台送水泵采用变频调速。厂区内超过15M以上的建筑及构筑物考虑避雷带或者避雷针; 按二类防雷建筑物考虑。中央控制室单独接地，其接地电阻小于1欧姆。接地系统在厂区内成连接一个整体接地网，使全厂在等电位内，要求接地电阻小于1欧姆，以保证全厂所有的仪器，仪表，计算机，动力设备正常运行。各低压配电柜进线及引向室外线路设置过电压保护器。照明设计为依据GB50034-92进行设计。3.6.4仪表自控设计一、设计原则及标准：本设计原则保证水厂主要工艺设备自动运行，在故障情况下能手动控制运行。操作管理方便，宜于维护检修。设计标准达到现在国内同等规模水厂中的较先进水平，设备选型达到国内现在运行中的设备中的较高水平。二、主要内容：主要检测工艺参数包括：原水浊度、流量、pH值、温度；滤池液位、滤后水浊度、pH值、余氯检测；清水池水位；出厂水流量、压力；加氯间漏氯检测；加氯系统运行情况；对非工艺参数也进行一定的检测，包括主要水泵的运行情况等。滤池反冲洗采用时间控制滤池反冲洗。沉淀池根据时间控制电动开启进行排泥。加氯间根据余氯分析控制加氯量；设置漏氯报警装置，并将报警信号传送至中控室。加药间采用流动电流自动投药系统。全厂计算机测控系统分为两级，既厂中心控制室主控机和现场PLC分站。中心控制室对全厂主要设备及工艺运行情况进行监控。在净化间、送水泵房（包括低压变配电间、清水池、反冲洗泵房）、加氯加药间设有3个PLC分站。净水厂内各PLC分站与中心控制室之间通过一条高速数据传输电缆进行通讯。中心控制室除配
