心轴配合件加工工艺分析及编程模板.doc

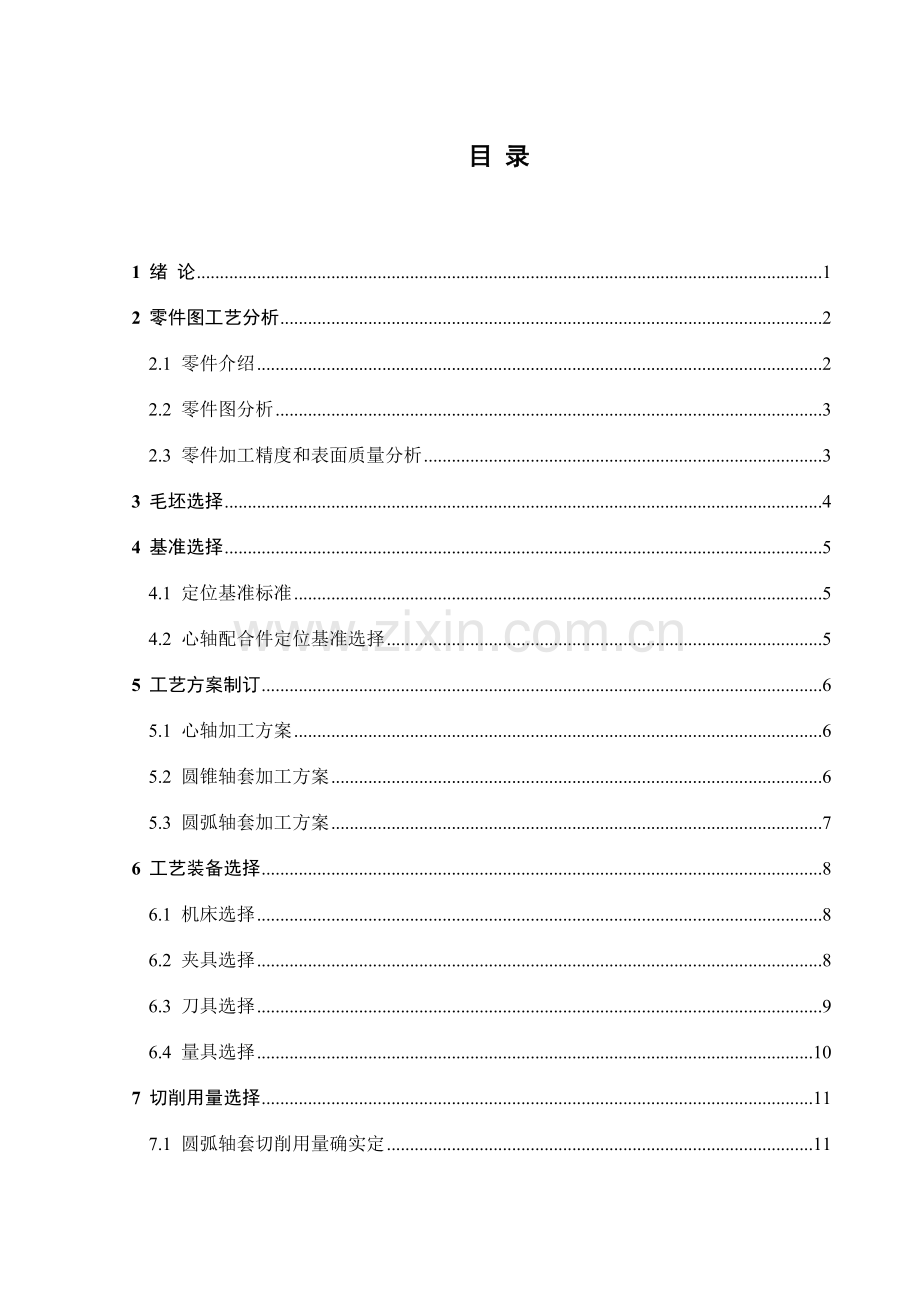

目 录1 绪 论12 零件图工艺分析22.1 零件介绍22.2 零件图分析32.3 零件加工精度和表面质量分析33 毛坯选择44 基准选择54.1 定位基准标准54.2 心轴配合件定位基准选择55 工艺方案制订65.1 心轴加工方案65.2 圆锥轴套加工方案65.3 圆弧轴套加工方案76 工艺装备选择86.1 机床选择86.2 夹具选择86.3 刀具选择96.4 量具选择107 切削用量选择117.1 圆弧轴套切削用量确实定117.2 心轴切削用量确实定147.3 圆锥轴套切削用量确实定158 对刀点和换刀点位置确实定168.1 对刀点作用168.2 对刀点选择168.3 换刀点位置确定169 零件加工路线图179.1 心轴加工路线图179.2 圆弧轴套加工路线图189.3 圆锥轴套加工路线图1910 冷却液选择2011 工艺文件编制2111.1 工艺过程卡片2111.2 工序卡2411.3 刀具卡片3212 程序编制3512.1 数控编程定义3512.2 数控编程内容和步骤3512.3 数控编程分类3512.4 零件程序编写36总 结44致 谢45参考文件46附 录47 1 绪 论我选题目是心轴配合零件加工工艺和分析。它突出了数控加工特点及对零件加工工艺分析。综合利用了在校三年所学专业知识：机械制图、数控编程、机械加工工艺、机械制造基础等。而且还利用了我们所学基础知识如：计算机、办公软件等；此零件突出了数控加工特点和零件加工工艺特点，能全方面提升本身数控能力，现在我依据零件图制订出合理数控加工工艺规程，能够制订加工工艺；这些知识在社会生活中应用广泛，含相关键意义。只不仅学到了理论利用在实践当中，将理论和实践有机结合在一起。为了提升数控技术本事，对所学知识加以巩固，为进入社会工作打下坚实基础，尤其对数控技术学习实践，从而达成能制订加工工艺、自己编制程序、自己动手实施工艺过程，并加工出合格零件。掌握加工中夹具合理选择，了解刀具材料、特点、和怎样选择刀具等一系列问题，这次毕业设计有利于培养我们各个方面能力。2 零件图工艺分析2.1 零件介绍心轴配合件有三部分组成。其中心轴图2-1所表示，心轴部分由圆锥面、圆弧面、阶梯轴、螺纹组成。圆锥轴套图2-2所表示由内圆弧、内圆锥面组成。圆弧轴套图2-3由通孔、外圆弧、内圆弧面、内螺纹、倒角组成。三部分在数车加工中有一定代表性。综合考察了我利用大学所学知识处理实际问题能力。图2-1 心轴零件图图2-2 圆锥轴套零件图 图2-3 圆弧轴套零件图2.2 零件图分析为使零件图样符合数控加工要求，图样尺寸标注应符合数控加工特点。对数控加工来说，零件图上应以同一基准引注尺寸或直接给出坐标尺寸。保持设计基准、工艺基准、测量基准和编程原点设置一致。对于该配合件，全部标注图2-1、2-2、2-3所表示，尺寸完整，便于加工。制订工艺规程时，首先应分析零件图及该零件所在部件装配图。经过分析零件图样和部件装配图，明确被加工零件在产品中位置和作用；找出该零件上有多少加工表面；找出该零件关键技术要求和加工中关键要求，了解各项公差和技术要求指定依据，在编制工艺过程中，有针对性处理这些问题。在圆弧加工中除了一处用了半径为3mm圆弧，其它地方圆弧尺寸全部是统一，降低换刀次数。便于数控编程，避免频繁换刀而增加零件加工面上接刀痕迹，降低表面质量。因为两配合件全部是通孔，为了降低加工时间，需要在车削加工以前进行钻孔、镗孔加工。2.3 零件加工精度和表面质量分析该配合件三部分加工精度等级全部为IT14级，外轮廓四面、内孔及螺纹要求表面粗糙度为Ra1.6,只有心轴键槽处为Ra3.2,要求全部很高，粗糙度不轻易确保，而且公差要求较高，加工精度和表面质量要求较高，这就是加工该零件难度。精度要求是机械加工中考验操作者技术水平关键指标。3 毛坯选择毛坯选择关键是确定毛坯种类、制造方法和制造精度等级。毛坯形状、尺寸越靠近成品，切削余量就越小，但从加工成本考虑，切削余量越小，制造毛坯和余量加工成本就越高。在选择毛坯时应从制造毛坯和余量机械加工两方面来考虑。该配合件由三部分组成。三部分所需材料全部一样。要考虑毛坯种类、形状和尺寸、现有生产条件。毛坯种类有铸件、锻件、压制件、冲压件、焊接件、型材和板材等。选择标准有:(1)依据图纸要求材料及机械性能选择毛坯；(2)依据零件功效选择毛坯；(3)依据生产类型选择毛坯；(4)依据具体生产条件选择毛坯。轴类零件材料通常为碳素结构钢和合金结构钢两类，这次毕业设计毛坯选择依据以上四条标准此次选择碳素结构钢类，其中以中碳钢45钢应用最多，该零件材料为45钢，轴类零件常见毛坯是型材圆棒料和锻件，直径相差不大阶台轴常采取热轧或冷拉圆棒料。从经济考虑，45钢取材轻易，价格适中，对于学生是比较理想加工原材料。平时上实训课时常常接触，对于45钢性能比较了解。操作起来轻易掌控。依据零件图可知此阶梯轴零件各台阶直径相差不大，所以选择圆棒料。因为毛坯大小关键考虑加工余量、加工装夹方面情况来选择,加工余量依据机械加工手册计算机械加工余量，按零件图轮廓尺寸计算，心轴零件图最大尺寸直径58mm，长度为120mm,圆锥轴套零件图最大尺寸直径58mm，长度45mm，圆弧轴套零件图最大尺寸直径58mm，长度35mm。考虑到粗加工和精加工切削量。粗加工时切削量较大，而且零件加工精度要求较高，所以粗加工需要循环加工两次，每次粗加工时背吃刀量选择2mm，精加工时背吃刀量为0.5mm。所以心轴毛坯大小定为直径65mm,长度为150mm棒料。圆锥轴套件毛坯大小定为直径65mm，长度80mm棒料。圆弧轴套件毛坯大小定为直径65mm，长度65mm棒料。此次设计心轴配合件分为三部分，毛坯选择时考虑到配合度，所以毛坯直径全部是一样大。4 基准选择4.1 定位基准标准 选择定位基准关键应从确保工件位置精度和装夹方便这两方面来考虑。所以基准选择应从精基准到粗基准。精基准选择标准有基准重合、基准统一、自为基准、互为基准、正确可靠，便于装夹。粗基准选择标准有非加工表面标准、加工余量最小标准、关键表面标准、不反复使用标准、便于工件装夹标准。此次毕业设计所做心轴配合件三部分基准选择时，精基准选择标准是基准重合、自为基准。粗基准选择标准是加工余量最小标准、便于工件装夹标准。所选标准全部是从零件加工实际需要出发作出选择。4.2 心轴配合件定位基准选择 选择定位基按时，确保工件精度要求，分析定位基准选择次序应从精基准到粗基准。参考以上标准，经综合分析：加工心轴配合件三部分时粗基准以左端面为准，加工外圆柱面及外圆锥面时，以左端面及轴心线作为精基准，在加工内螺纹及内镗孔加工时，以外圆作为精基准。心轴配合件三部分加工时选择定位基准标准全部一样所以在装夹毛坯时全部是以三爪自定心卡盘为定位基准。心轴配合件三部分定位基准简图图4-1所表示。图4-1 心轴配合件定位基准选择5 工艺方案制订确定加工工艺路线是制订加工工艺过程中关键步骤。其关键工作是选择各加工表面加工方法，确定多套加工方案，经过对比最终确定工艺方案。5.1 心轴加工方案依据零件图综合分析，制订了以下两种加工方案。下面分析两套工艺方案进行比较，选择最好一个方案。方案一：先加工心轴左端再加工右端心轴左端：车端面 倒角C1 粗车24mm 粗车38mm 粗车圆锥面40mm 粗车52mm 倒角C1 粗车54mm 精车24mm 精车38mm精车圆锥面40mm精车54mm切槽2mmX2mm切槽5mmX7mm 心轴右端：车端面 倒角C1 粗车30mm粗车34mm粗车R3mm 粗车40mm 粗车外圆54mm粗车R26mm 精车30mm 精车34mm精车R3mm精车40mm精车54mm精车R26mm切槽8mmX2mm粗车螺纹M30mm精车螺纹M30mm方案二：先加工心轴右端再加工左端心轴右端：车端面 粗车30mm 粗车34mm 粗车R3mm 粗车40mm粗车54mm粗车R26mm精车30mm精车34mm精车R3mm精车40mm精车54mm精车R26mm倒角 C1切槽车螺纹M30mm心轴左端：车端面粗车24mm粗车38mm粗车圆锥面40mm粗车40mm 粗车54mm 精车24mm 精车38mm 精车外圆锥面 40mm精车40mm精车54mm倒角C1切槽切断此设计采取先粗后精，程序段最少，走到路线最短加工要求，经过两种方案对比，选择方案一为该零件加工方案。5.2 圆锥轴套加工方案依据零件图综合分析，制订了以下两种加工方案。下面分析两套工艺方案进行比较，选择最好一个方案。方案一：装夹左端外圆车端面3mm中心钻打中心孔20mm麻花钻钻孔 粗镗内圆锥面40mm 粗镗内孔24mm 精镗内圆锥面40mm精镗内孔24mm粗车58mm粗车R2mm粗车46mm粗车54mm 粗车R2mm 粗车58mm 精车58mm 精车R2mm精车46mm精车54mm精车R2mm精车58mm切断装夹铜皮包裹已加工面车左端面倒角C1粗镗内孔36mm精镗内孔36mm方案二：车端面3mm中心钻中心孔20mm麻花钻钻通孔精加工内孔 粗车58mm 粗车46mm 粗车58mm 半精车58mm半精车46mm半精车58mm精车外轮廓 切断。此设计采取先粗后精，程序段最少，走到路线最短加工要求，经过两种方案对比，选择方案一为该零件加工方案。5.3 圆弧轴套加工方案依据零件图综合分析，制订了以下两种加工方案。下面分析两套工艺方案进行比较，选择最好一个方案。方案一：装夹左端外圆车端面3mm中心钻打中心孔25mm麻花钻钻孔粗镗内孔27mm精镗内孔27mm倒角C2粗车内螺纹M30mm精车内螺纹M30mm粗车46mm粗车R3mm粗车58mm精车46mm 精车R3mm 精车58mm 切断夹持右端外圆车左端面粗车R2mm粗车R3mm粗车30mm倒角C1.5精车R2mm 精车R3mm精车30mm方案二：3mm中心钻打中心孔20mm麻花钻钻孔20mm铰刀精铰圆弧29mm车内螺纹放入车床，车端面粗车46mm粗车圆弧R26mm半精车46mm半精车圆锥面50mm半精车圆弧R26mm半精车58mm切断夹持另一端，车端面精车内圆弧R2mm、R3mm倒角C1切断。此设计采取先粗后精，程序段最少，走到路线最短加工要求，经过两种方案对比，选择方案一为该零件加工方案。以上就是心轴配合件加工方案，每个部件全部是经过列举两套方案，选择最优加工方案，满足加工精度要求。6 工艺装备选择6.1 机床选择依据心轴、圆锥轴套、圆弧轴套直径尺寸、加工精度要求及生产类型不一样，应采取不一样机床进行加工，此配合零件形状较复杂，又是轴套类零件，依据学校实际情况考虑，我们学院数控基地有数控加工中心、数控铣床、数控车床、电火花切割。依据加工需要所以全部选择用数控车床加工。图6-1所表示。图6-1 C26136HK车床6.2 夹具选择 三部分零件图尺寸要求所需精度适中，一般夹具能够满足需要。所加工零件为轴套类零件，所选择材料为棒料。所以在加工此零件时，以三爪自定心卡盘和尾座顶尖这两种车床中最常见夹具来装夹毛坯，同时完成粗精加工。此次毕业设计所选夹具简图图6-2，尾座图6-3所表示。图6-2 三爪卡盘简图图6-3 尾座顶尖简图6.3 刀具选择 刀具材料能够决定一个零件加工质量、精度和加工效率。常见刀具材料以下：表6-1 刀具材料特征和用途材 料关键特征用 途优 点高速钢比工具钢硬低速或不连续切削刀具寿命较长，加工表面较平滑高性9能高速钢强韧、抗边缘磨损性强可粗切或精切几乎任何材料，包含铁、钢、不锈钢、高温合金和非金属材料切削速度比高速钢高，强度和韧性较粉末冶金高速钢高粉末冶金高速钢良好抗热性和抗碎片磨损切削钢、高温合金、不锈钢、铝、碳钢及其它不易加工材料切削速度可比高性能高速钢高15%硬质合金耐磨损、耐热可锻铸铁、碳钢、合金钢、不锈钢精加工寿命比通常工具钢高1020倍陶 瓷高硬度、耐热、冲击性好高速粗加工，铸铁和钢精加工可用于高速加工心轴配合件材料为45钢，依据表6-1，我选择硬质合金作为刀具材料。（1）圆弧轴套刀具选择：粗车外圆面时，选择900外圆车刀，粗车时副偏角可选稍微大些，但又不能和工件轮廓超干涉，所以选择350；精车外圆面时，选择930外圆车刀，精车时副偏角可选稍微小些，所以选择300；3mm中心钻；钻通孔，用20钻头；粗精镗内圆柱面是用内孔镗刀；600螺纹车刀；930内圆车刀；3mm切断刀。（2）心轴部分刀具选择：粗车外圆面时，选择900外圆车刀，粗车时副偏角可选稍微大些，但又不能和工件轮廓超干涉，所以选择350；精车外圆面时，选择930外圆车刀，精车时副偏角可选稍微小些，所以选择300；5mm宽切槽刀；600螺纹车刀。（3）圆锥轴套刀具选择：粗车外圆面时，选择900外圆车刀，粗车时副偏角可选稍微大些，但又不能和工件轮廓超干涉，所以选择350；精车外圆面时，选择930外圆车刀，精车时副偏角可选稍微小些，所以选择300；选择3mm中心钻，钻中心孔以利于钻削底孔时刀具找正；20mm标准麻花钻头，钻内孔底孔；粗、精镗内孔选择内孔镗刀；5mm宽切断刀。6.4 量具选择此次设计配合件三部分结构比较常见，在加工过程中零件检测，用部分比较常见量具就能达成零件所需技术要求。平时比较常见量含有游标卡尺、千分尺、直尺、量规等。此次加工中所选量具是游标卡尺、千分尺、直尺。7 切削用量选择切削用量选择关键是依据工件材料、加工精度和表面粗糙度要求进行，同时还要兼顾刀具耐用度、工艺系统刚度和机床功率等条件。切削用量是表示机床主运动和进给运动大小关键参数，包含切削速度、进给量和背吃刀量。7.1 圆弧轴套切削用量确实定此次加工心轴配合件中三部分要分别计算，依据三标准合理选择切削用量。（1）背吃刀量确实定：背吃刀量：又称切削深度，通常指工件已加工表面和待加工表面间垂直距离，单位为mm，关键依据加工余量和工艺系统刚度确定。粗加工时，在留下精加工、半精加工余量后，尽可能一次走刀将剩下余量切除；若余量过大不能以此切除，也应该先多后少不等余量法加工；当冲击载荷或工艺系统刚度较差，可合适降低，使切削力减小。精加工时，背吃刀量应依据粗加工留下余量确定，采取逐步降低方法，逐步提升加工精度和表面质量。通常精加工时，取=0.050.8mm；半精加工时，查表取=1.03.0mm。依据以上内容分析得，在车外轮廓时，粗加工时背吃刀量选择2mm，半精加工时背 吃刀量选择1mm，精加工时背吃刀量选择0.5mm；在加工内轮廓时，粗加工时背吃刀量选择2mm，半精加工时背吃刀量选择1mm，精加工时背吃刀量选择0.5mm；在加工内螺纹时，背吃刀量选择按表7-1进行选择。表7-1 常见螺纹切削进给次数和背吃刀量公制螺纹螺距1.01.52.02.5牙深0.6490.9471.2991.624 背吃刀量及进给次数1次0.70.80.91.02次0.40.60.60.73次0.20.40.60.64次0.160.40.45次0.10.46次0.15（2）计算主轴转速车外圆时主轴转速主轴转速是指每分钟主轴转转数，车外圆时主轴转速应依据零件上被加工部位直径，并按零件和刀具材料及性质等条件所许可切削速度来确定。主轴转速计算公式是： （式7-1）式中：为切削速度（m/min）；d为工件待加工表面或刀具最大直径（mm）。切削速度：在进行切削加工时，刀具切削刃某一点相对于待加工面在主运动方向上瞬时速度，也能够了解为是主运动线速度，单位为m/min。切削速度是切削用量中对切削加工影响最大原因。切削速度确实定直接影响工件表面质量好坏。这次零件加工为了让每一步加工全部有数据支持，我特意从切削用量简明手册中摘录了部分有用切削数据绘制成表格方便于自己使用。下面表格就是常见切削速度列表以下，见表7-2所表示。 表7-2 常见切削速度 单位：m/min材料铸铁钢及其合金铝及其合金铜及其合金高速钢硬质合金高速钢硬质合金高速钢硬质合金高速钢硬质合金车削60100152560110152003004506010150200粗镗20253550153050708015010020080150100200精镗3040608040509012015300200400150200200300螺纹2.551.55515515钻孔1525102050702050车外轮廓及内圆面主轴转速：依据表7-2得，车外轮廓时，选粗车切削速度=90 m/min，精车切削速度=100m/min。利用公式（7-1）计算主轴转速（粗车工件直径D=58mm，精车工件直径取平均值）。粗车： =873.248（r/min）800(r/min)精车：=1206.157(r/min)1200(r/min)因为车内孔比车外圆困难，内孔车刀刀杆细而长，刚性差，车削时弹性变形大，而且排削轻易、便于观察，所以主轴转速应比车外圆时稍快，粗镗内孔时主轴转速定为1200r/min，精镗内孔时主轴转速定为1600r/min。车螺纹时主轴转速：在车削螺纹时，车床主轴转速将受到螺纹螺距（或导程）大小、驱动电动机升降频特征及螺纹插补运算速度等多个原因影响，大多数一般车床数控系统车螺纹时主轴转速为： （式7-2）式中：为工件螺纹螺距或导程；k为保险系数，通常取80。零件图中螺纹导程=1.5mm，由公式（7-2）得： 所以，车削内螺纹时取主轴转速=400r/min。（3）进给量确实定进给量：刀具在进给运动方向上相对于工件位移量，可用刀具或工件每转或每行程位移量来描述和度量，单位为mm/r或mm/行程。进给量选择可依据以下方法： 粗加工时，关键受刀杆、刀片、机床、工件等强度和刚度所承受切削力限制，通常依据刚度来选择。工艺系统刚度好时，可用大些；反之，合适降低，粗车时通常选择为（0.30.8）mm/r。半精加工、精加工时，依据工件要求选择。要求小，取较小，所以，在精车、半精车时通常选择（0.10.3）mm/r。依据以上标准，选择粗车外圆时每转进给量为0.5mm/r，精车时每转进给量0.2mm/r，粗镗内圆时每转进给量为0.3mm/r，精镗时每转进给量为0.15mm/r。7.2 心轴切削用量确实定（1）背吃刀量确实定背吃刀量选择要依据机床、工件和刀具刚度来决定，在刚度许可情况下，就尽可能使背吃刀量等于工件加工余量。这么能够降低走刀次数，提升生产效率。所以轮廓粗车循环时选背吃刀量为2mm,精车循环时选背吃刀量为0.5mm。（2）主轴转速计算车直线、圆弧及螺纹时切削速度可经过查表7-2取得，粗车时切削速度=90m/min，精车切削速度=100m/min，依据公式（7-1）得：粗车： =873.248（r/min）800(r/min)精车：= =1206.157(r/min)1200(r/min)车螺纹时主轴转速，依据公式（7-2）得： 因为是车削外螺纹， 转速可稍微低部分，选择车螺纹时主轴转速为=400r/min。（3）进给量确实定先取进给量，粗车时，选择进给量=0.4mm/r，；精车时，选择进给量=0.15mm/r。7.3 圆锥轴套切削用量确实定（1）背吃刀量选择：粗车外轮廓时2mm，精车外轮廓时0.5mm；粗镗内孔时0.8mm，精镗内孔时0.25mm。（2）主轴转速确实定：粗车外轮廓时，切削速度取 90mm/r；精车外轮廓时，切削速度为120mm/r；再依据公式（7-1），计算得：粗车： = =873.248（r/min）800(r/min)精车： = =1206.157(r/min)1200(r/min)因为车内孔比车外圆困难，内孔车刀刀杆细而长，而且排削轻易、便于观察，所以主轴转速应比车外圆时稍快，粗镗内孔时主轴转速定为1200r/min，精镗内孔时主轴转速定为1600r/min。（3）进给量确实定首先是进给量确实定，粗车时通常选择为（0.30.8）mm/r，精车时通常取（0.10.3）mm/r，粗车时每转进给量0.5 mm/r，精车时每转进给量0.2mm/r。粗镗内圆时每转进给量为0.3mm/r，精镗时每转进给量为0.15mm/r。8 对刀点和换刀点位置确实定8.1 对刀点作用 所谓对刀就是指在加工程序实施前前期准备。对刀目标是确定程序原点在机床坐标系中位置，对刀点能够设在零件上、夹具上或机床上，对刀时应使对刀点和刀位点重合。现在很多车床上全部装备了对刀仪，使用对刀仪对刀可免去测量时产生误差，大大提升对刀精度。因为使用对刀仪能够自动计算各把刀刀长和刀宽差值，并将其存入系统中，在加工另外零件时候就只需要对标准刀，这么就大大节省了时间。8.2 对刀点选择 以数控机床加工为例，选择对刀点图9-1所表示：图8-1 对刀点选择8.3 换刀点位置确定换刀点往往设在工件外部，以能顺利换刀、不碰撞工件及其其它部件为准。数控车床等多刀加工多种数控机床所需加工程序时，相对于机床固定原点而设置一个自动换刀或换工作台位置。换刀点位置可设定在程序原点、机床固定原点或浮动原点上，其具体位置应依据工序内容而定。为了预防换刀时碰撞到被加工零件或夹具，除特殊情况外，其换刀点几乎全部设置在被加工零件外面，并留有一定安全区，这里取X100 Z100为换刀点。9 零件加工路线图依据上述加工方案、工艺文件等作出数控加工走刀路线图9-1、9-2、9-3、9-4、9-5、9-6所表示。9.1 心轴加工路线图图9-1 心轴左端走刀路线图9-2 心轴右端走刀路线图9.2 圆弧轴套加工路线图图9-3 圆弧轴套右端走刀路线图图9-4 圆弧轴套左端走刀路线图9.3 圆锥轴套加工路线图图9-5 圆锥轴套右端走刀路线图图9-6 圆锥轴套左端走刀路线图10 冷却液选择因为在切削加工过程中，被切削层金属变形、切屑和刀具前面摩擦和工件和刀具后面摩擦要产生大量热切削热。大量切削热被工件吸收9%30%、切屑吸收50%80%、刀具吸收4%10%，其它由周围介质传出，而在钻削时切削热有52%传入麻花钻。冷却液是为了提升切削加工效率而使用液体。为了刀具和工件温度，不仅要降低切削热产生，而且要改善散热条件，使用切削液能够有效降低温度还能够预防切削层金属变形。它可有效减小摩擦，改善散热条件，从而降低切削力、切削温度和降低刀具摩擦，提升生产率和表面加工质量。切削液含有冷却、润滑、清洗和防锈作用。因为热胀冷缩原理，工件和刀具吸收了一部分热量，工件和刀具产生变形最终影响加工精度。假如大量切削热传入刀具，轻易使刀具损坏造成“烧刀”现象。为了提升加工零件精度和刀具耐用度及使用寿命，在切削加工过程中必需使用冷却液对工件和刀具进行冷却，以避免造成“烧刀”现象和零件精度影响。常见冷却液如表10-1所表示。 表10-1 常见冷却液 冷却液名称关键成份关键作用水溶液水、防锈添加剂冷却乳化液水、油、乳化剂冷却、润滑、清洗切削油矿物油、动植物油、极压添加剂或油性润滑以上三个零件材料均为45钢，刀具大部分使用是硬质合金，但为了在加工时有良好散热性，降低刀具磨损，增加加工表面质量，选择低浓度乳化液作为此次加工切削液，在加工过程中，连续不停加工，避免硬质合金刀具冷热不均而产生裂痕。确保加工质量。11 工艺文件编制零件图、数控加工刀具卡、数控加工工艺过程卡和数控加工工序卡是编制数控加工程序关键依据。可依据前面分析按要求确定填入。11.1 工艺过程卡片依据前面工艺方案制订心轴、圆弧轴套、圆锥轴套关键工艺过程如表11-1、表11-2和表11-3所表示。表11-1 心轴加工工艺过程卡序号工序名称工序内容设备及工装1下料45：65mm150mm锯床2热处理正火3车削粗精车左端面粗车外圆面24mm、28mm、40mm 54mm，留余量0.5mm，精车至尺寸，切2mm2mm,5mm7mm槽；掉头装夹，车右端面，确保总长为120mm，粗车外圆柱面，留余量0.5mm，精车外圆柱面至尺寸，切槽8mm2mm，车螺纹M30mm数控车床（C26136HK）4调质5检验编制李渊审核肖善华同意肖善华共1页第1页表11-2 圆锥轴套加工工艺过程卡序号工序名称工序内容设备及工装1下料45：60mm80mm锯床2热处理正火3钻孔加工钻3mm中心孔，钻20mm通孔，深度50mm3车削粗精车右端面，粗镗内圆锥面、内孔，再精镗内圆锥面、内孔至尺寸；粗车外轮廓，再精车留余量0.5mm精车外轮廓至尺寸；切断，确保工件长45mm；车左端面，粗精镗内孔36mm。数控车床（C26136HK）4调质5检验编制李渊审核肖善华同意肖善华共1页第1页表11-3 圆弧轴套加工工艺过程卡片序号工序名称工序内容设备及工装1下料45：60mm65mm锯床2热处理正火3钻孔3mm中心钻定位，20mm麻花钻钻孔40mm；4车削车右端面，粗精镗内孔，粗车M30mm内螺纹，精车内螺纹；粗车外圆柱面、倒角、圆弧面，留余量0.5mm，精车外圆柱面、倒角、圆弧面至尺寸；切断，确保工件长35mm；车左端面粗车R2mm、R3mm、30mm，留余量0.5mm，精车至尺寸。数控车床（C26136HK）5调质6检验编制李渊审核肖善华同意肖善华共1页第1页11.2 工序卡查表确定切削速度和进给量然后计算出机床主轴转速和机床进给速度。依据工划分标准。此次设计以加工部位划分工序。具体内容以下。（1）心轴左端部分 表11-4 心轴左端加工工序卡单位实训中心产品名称代号零件名称图样代号01心轴使用设备C26136HK材料45工序内容车心轴左端程序编号0001夹具名称三爪卡盘夹具编号0001工步号工步内容量具及检具主轴转速（r/min）背吃刀量（mm）进给量（mm/r）1备料（65mmx150mm）直尺2粗车外轮廓游标卡尺80020.43精车外轮廓游标卡尺12000.50.154切槽游标卡尺30030.1编 制李渊审 核肖善华9月10日共 1 页 第 1 页（2）心轴右端部分表11-5 心轴右端工序卡单位实训中心产品名称代号零件名称图样代号01心轴 使用设备C26136HK材料45工序内容车心轴右端程序编号0002夹具名称三爪自定心卡盘夹具编号0001工步号工步内容量具及检具主轴转速（r/min）背吃刀量（mm）进给量（mm/r）1粗车外轮廓游标卡尺80020.42精车外轮廓千分尺12000.50.153切槽游标卡尺30030.14粗车螺纹游标卡尺4000.15精车螺纹游标卡尺4000.16切断游标卡尺30030.1编 制李渊审 核肖善华9月10日共 1 页 第 1 页（3）圆锥轴套右端外圆部分表11-6 圆锥轴套右端外圆工序卡单位实训中心产品名称代号零件名称图样代号02圆锥轴套 使用设备C26136HK材料45工序内容车圆锥轴套右端程序编号0003夹具名称三爪自定心卡盘夹具编号0001工步号工步内容量具及检具主轴转速（r/min）背吃刀量（mm）进给量（mm/r）1粗车外轮廓游标卡尺80020.52精车外轮廓千分尺12000.50.2编 制李渊审 核肖善华9月10日共 1 页 第 1 页（4）圆锥轴套右端内孔部分表11-7 圆锥轴套右端内孔加工工序卡单位实训中心产品名称代号零件名称图样代号02圆锥轴套 使用设备C26136HK材料45工序内容车圆锥轴套右端程序编号0003夹具名称三爪自定心卡盘夹具编号0001工步号工步内容量具及检具主轴转速（r/min）背吃刀量（mm）进给量（mm/r）13中心钻打孔2002220麻花钻钻孔游标卡尺30033粗镗内孔游标卡尺120020.34精镗内孔游标卡尺16000.50.155切断游标卡尺30030.1编 制李渊审 核肖善华9月10日共 1 页 第 1 页（5）圆锥轴套左端部分表11-8 圆锥轴套左端加工工序卡单位实训中心产品名称代号零件名称图样代号02圆锥轴套 使用设备C26136HK材料45工序内容车圆锥轴套右端程序编号0004夹具名称三爪自定心卡盘夹具编号0001工步号工步内容量具及检具主轴转速（r/min）背吃刀量（mm）进给量（mm/r）1车端面游标卡尺60020.12粗镗内孔游标卡尺120020.33精镗内孔游标卡尺16000.50.154切断游标卡尺30030.1
