成昆线改线后翻车机区域土方回填综合项目施工专项方案新.doc

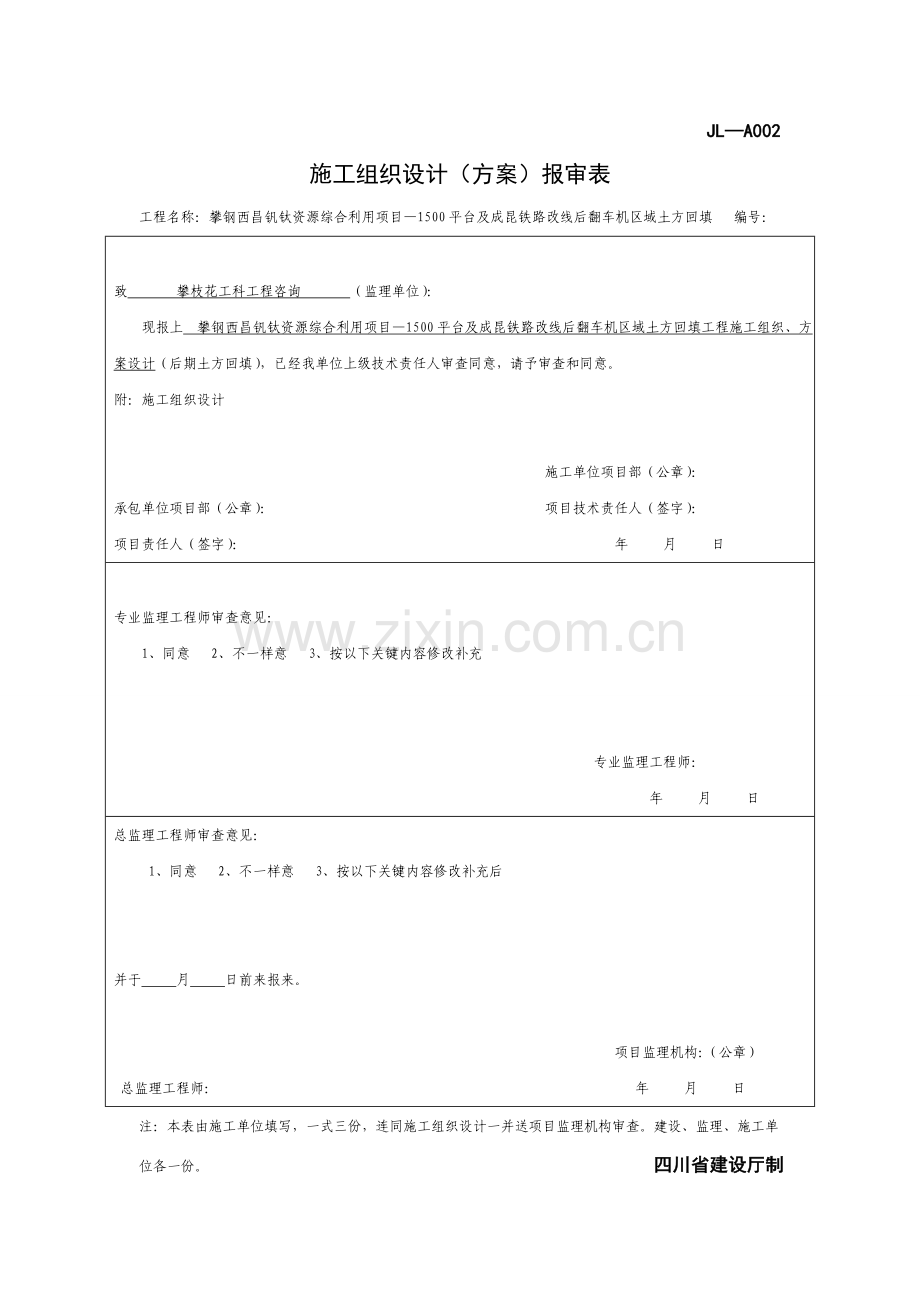

JLA002施工组织设计（方案）报审表工程名称：攀钢西昌钒钛资源综合利用项目1500平台及成昆铁路改线后翻车机区域土方回填 编号： 致 攀枝花工科工程咨询 （监理单位）： 现报上 攀钢西昌钒钛资源综合利用项目1500平台及成昆铁路改线后翻车机区域土方回填工程施工组织、方案设计（后期土方回填），已经我单位上级技术责任人审查同意，请予审查和同意。附：施工组织设计 施工单位项目部（公章）：承包单位项目部（公章）： 项目技术责任人（签字）：项目责任人（签字）： 年 月 日专业监理工程师审查意见： 1、同意 2、不一样意 3、按以下关键内容修改补充 专业监理工程师： 年 月 日 总监理工程师审查意见： 1、同意 2、不一样意 3、按以下关键内容修改补充后并于 月 日前来报来。 项目监理机构：（公章） 总监理工程师： 年 月 日注：本表由施工单位填写，一式三份，连同施工组织设计一并送项目监理机构审查。建设、监理、施工单位各一份。 四川省建设厅制攀钢集团冶金工程技术施工组织(方案)设计工程名称：攀攀钢西昌钒钛资源综合利用项目1500平台及成 昆铁路改线后翻车机区域土方回填施工组织设计 施工单位：攀钢集团冶金工程技术特种工程分企业 项目经理： 石 卫 东 攀钢集团冶金工程技术特种工程分企业西昌工程指挥部 3月31日施 工 组 织 (方案)设 计 会 签 单工程名称攀钢西昌钒钛资源综合利用项目1500平台及成昆铁路改线后翻车机区域土方回填（后期回填）编制单位攀冶特种工程分企业西昌指挥部 编 制项目负责审 核施工单位审定攀冶企业审定监理单位审核意见甲方审核意见：攀钢西昌钒钛资源综合利用项目1500平台及成昆铁路改线后翻车机区域土方回填施工组织设计一、工程概述1500平台及成昆铁路改线后翻车机区域回填在厂区1499.2平台，靠近成昆线。该工程由四个回填区域组成，回填总量1008378.65m3（不含表土及淤泥清运后需回填土方）。关键回填区域为区域，在厂区西南角，该区域回填工程量为833460.25m3。因为翻车机房建施工区域也在区域内，且回填大部分量均需翻车机房建施工完成后，方可实施。所以，依据4月15日攀钢集团西昌企业筹备组会议纪要【】56号决议，区域回填分两部分，雨季前及雨季后回填。因为对回填质量要求较高，蓝图要求回填土选择级配良好砂土或碎石类土作填料，压实度要求回填高度小于10m时，压实度大于92%；当回填高度超出10m时，平土标高以下10m范围内填方压实度大于92%，超出10m填方压实度不得小于90%。填方边坡坡度内侧20m至坡脚外侧20m带状范围内，各层压实度均不应小于94%。所以，为达成压实度要求，取土地点由西筹处指定北侧大边坡及厂区1499.2m所堆放土质优良、达成回填土要求土。现阶段区域回填已完成；在区域外部，有临时堆土点A，堆放着前期厂区施工中各单位所弃可用于回填土方，约10万m3；区域外部，有正在施工中临时堆土点B，该部分土方来自北侧大边坡220kv线路土方；区域有正在施工中翻车机厂房、待建设排洪沟及未拆迁电杆。成昆铁路线搬迁为区域施工前提条件，拆迁前，区域回填均无法施工。二、编制依据（1）攀钢西委（）51号委托单；（2）攀钢集团西昌企业筹备组会议纪要；（3）1500平台场地粗平土施工图（0001L001DR6061GL006）；（4）现阶段施工区域实际情况；（5）相关法律法规及施工规范；（6）4月15日攀钢集团西昌企业筹备组会议纪要【】56号；（7）4月21日第一次铁路建设施工协调会。三、关键工程量1、新修施工便道：土方开挖6469.2m3，回填石渣6469.2m3,回填碾压土方36140 m3。2、填方区域清理表土：约68500，清理厚度0.7m，外运至河边弃土场，平均运距10km；3、回填区域清理淤泥工程量以现场签证联络单为准，估算约60000m3。淤泥外运至安宁河弃土场，平均运距10km；4、回填土方总量1009275m3（含表土及淤泥清运后需回填土方），其中区域外部土方临时堆放点A（约10万m3），一部分就地挖运回填，约1.63万m3，其它土方需从原有区域施工便道经2#桥临时道路西木公路铁二十三局大临回填区（翻车机以南区域），平均运距10km；区域外部土方临时堆放点B(约26万m3)，平均运距1km；区域剩下回填土方起源于西格岭隧道土方、连接2#桥至1514平台临时道路土方及北侧大边坡取土区域土方，运距分别为3.5km，1km，8.5km（挖方区2#桥临时道路西木公路铁二十三局大临回填区）。5、加筋土工格栅：275000 m2；6、网格护坡：26000 m2；7、道路维护所需机械台班挖机CAT330 1台：1台*30天*8个月*2台班/天=480台班；装载机ZL30 2台：2台*30天*8个月*2台班/天=960台班；四、关键施工组织设计（方案）目标 工期目标：4月24日年底。质量目标：在质量上，企业领导、指挥部和项目部全体人员，对本工程施工质量，一直坚持“百年大计，质量第一”标准，利用科学管理方法，制订严格质量控制方法，做到精心组织，精心施工，把工程建成“优良”精品工程。同时，本工程按国家现行验收规范和质量评定标准实施，建安工程符合国家强制性标准和工程施工质量验收规范要求，单位工程施工质量等级达成100%合格。 安全目标：实现安全无事故。施工中认真实施安全操作规程和各项要求，严禁违章作业，违章指挥。在安排施工任务同时，必需进行安全交底，全部安全交底均应有书面资料和交接人签字。各级领导坚持实施安全值班制度，项目部设一名专职安全员，每班设二名以上现场内部监理员，加强现场安全生产监督。环境保护、文明目标：在确保工期、质量和安全前提下，提升施工管理人员环境保护意识，自觉保护成品工程，最大程度地降低对环境污染。五、施工准备1、三通一平（1）施工便道 前期施工中，已形成至区域回填施工便道；区域施工，因为受翻车机房建施工影响，现有1514平台至翻车机区域简单道路将在5月初无法通行，所以，该施工便道不能作为土方回填关键通道；同时，受1#桥施工影响，从南一路下至1499.2平台至区域施工便道也将无法通行。依据现场实际情况，现修建施工便道三条，作为土方回填关键通道，施工便道铺垫石渣0.5m，方便于车辆正常通行。施工便道见附图。 施工便道全长1617.3m，宽8m，最大坡比6.67%，单线循环。拉土重车经1499.2平台施工便道进入原有铁路干线所铺垫道路，经3#翻车机，进入翻车机以南区域，卸土后，空车经铁二十三局大临西木公路2#桥取土区域。（2）施工用水用电采取就近标准，如有需要，则西筹组协调下，进行搭接。（3）施工现场场地平整 入场后采取挖掘机、装载机、汽车配合对场地进行平整，表土及淤泥清理工作。2、人力、物资准备 （1）劳力组织 劳力组织情况见下表。 5.1 管理人员配置表序号工作内容人数序号工作内容人数1项目经理16测量42项目生产副经理17质检员23项目技术副经理18材料员24安全员29劳资员15技术员35.2 作业人员分配表序号工作内容人数序号工作内容人数1值班班长66推土机操作人员122挖机操作人员327交通指挥管理人员183装载机操作人员128道路维护人员64压路机操作人员125自卸汽车操作人员100合 计196（2）施工机具 5.3 关键施工机具配置表序号名称规格型号单位数量备注1测量仪器尼康全站仪台12挖掘机CAT330台163装载机ZL30台64压路机台65推土机台66自卸式汽车红岩台 50六、网络计划图（附后） 七、关键施工方法1、施工总体布局（见图）A、回填土起源回填土起源于五处：（1）区域外部临时堆放点A堆放土方，约10万m3；（2）区域外部临时堆放点B堆放土方，约26万m3；（3）西格岭隧道土方，约4万m3；（4）连接2#桥至1514平台临时道路土方，约5万m3；（该部分土方需新建桥梁通车后方可开挖）（5）北侧大边坡取方区土方；B、区域受土量区域受土量为92.55万m3; 区域受土量为6.74万m3；区域受土量1.63万m3。总受土量为100.92万m3。C、土方调配我单位编制了两套施工方案以供选择：方案一：翻车机厂房、盲沟暂停施工，在场地回填完成后施工；方案二：3号翻车机、地下通廊和汽车卸矿槽等确保原料场受、运料功效主体设施先施工，待主体设施完成后再实施该区域回填。依据4月15日攀钢集团西昌企业筹备组会议纪要【】56号决议，标准上同意采取“方案二”思绪组织施工，并制订了关键节点：（1）5月10日前，将1500平台编组站、机车车辆修理车间及以北区域存放土方倒运完成，含有铁路施工进场条件；（2）5月20日前，将1500平台卸车场区域存放土方倒运完成，含有铁路施工进程条件；（3）二号进厂道路桥建成通车后，一周内将临时进厂道路土方取完； （4）6月30日前，除2号翻车机预留回填区域外，其它场平施工完成。由此施工关键节点，我单位组织了土方调配方案。（A）、1500平台编组站、机车车辆修理车间及以北区域存放土方及临时堆土点A，该部分约10万m3土方调配：约1.63万m3就近挖运回填至区域，其它土方经原有区域施工便道2#桥临时道路西木公路铁二十三局大临回填区（翻车机以南区域），运距约为10km；（B）、1500平台卸车场区域存放土方及临时堆土点B，该部分土方约26万m3土方调配：约6.74万m3就近挖运回填至区域，剩下土方经新修建施工道路挖运至翻车机以南区域回填；（C）、二号进厂道路桥，经4月21日第一次铁路建设施工协调会议决定，将于5月2日建成通车。所以，5月9日，我单位将完成2#桥临时连接道路土方挖运任务。该部分土方约5万m3，土方调配至翻车机以南区域回填； （D）、6月30日前完成除3号翻车机预留回填区域外其它场平施工。3号翻车机预留区域图所表示，预留回填区域填土量约为40万m3。则雨季前尚需挖方回填量为：100.92万m3-10万m3-26万m3-5万m3-40万m3=19.92万m3。土方起源：(a)西格岭隧道土方约为4万m3，运距3.5km;(b)北侧高边坡取土点，取土15.92万m3。2、关键节点工期验算取土区域使用CAT330挖机，挖机挖掘能力1500m3/天，能满足施工条件取土点同时动工。（1）5月10日节点工期验算4月23日，原有成昆线铁路拆除完成。4月24日，正式回填。临时堆土点A受场地限制，安排挖掘机4台1500m3/天4台17天=10m310万m3，满足节点要求。（2）5月20日节点工期验算为满足工期要求，临时堆土点B安排挖掘机7台，此时，场地拥挤，做好道路疏通工作，确保弃土车辆通行。1500m3/天7台27天=283500m326万m3，满足节点要求。（3）2#桥临时连接道路土方挖运工期验算组织挖掘机5台，因为场地狭小，此时，应做好施工区域组织工作。1500m3/天5台7天=52500m35万m3，满足节点要求。（4）6月30日节点工期验算 A、北侧高边坡取土区域组织挖掘机2台 1500m3/天2台68天=204000m314.92万m3，满足节点要求。 B、西格岭隧道土方组织挖掘机1台，该区域组织在施工高峰期5月20以后施工。1500m3/天1台40天=60000m34万m3，满足节点要求。4月24日5月20日为施工高峰期，在此期间，最高时有14台挖掘机进行作业，按每台挖掘机34辆自卸式汽车配置，车辆最高峰时为50台。D、翻车机区域回填经4月25日，攀冶企业组织特种、产业、建筑、总包单位协调会议决定，翻车机区域回填遵照有以下几点：（1）原有成昆线铁路作为特种企业回填翻车机以南区域主通道，该条通道预留至5月20日；（2）翻车机以南盲沟在5月10日完成全部施工内容；翻车机以北盲沟分两段施工，铁路以西盲沟段在5月10日完工，含盲沟出口DN800管道施工。5月10日，特种企业运土主通道局部改道至盲沟下段，将铁路以东盲沟段交于建筑企业施工。（3）3#翻车机施工应不影响特种企业5月20日关键节点，现场实际情况协调处理。（4）3#翻车机以西边坡预留60m宽缺口，作为雨季施工3#翻车机区域出水口，同时，也可作为进场通道。翻车机预留回填区域见附图，因为翻车机以西区域受加筋土工格栅施工影响，因施工工艺要求，加筋土工格栅顶面填土宽20m，翻车机面无此放坡距离。所以，该面填筑高度为1489.2m，形成平台。经验算，翻车机预留区域长为236.5m，三面放坡，放坡坡比1：1.75。4、施工工艺施工工艺:清表清淤挖方回填、碾压验收（1）清表土清淤 为确保回填土质量，需对挖方、填方区域表面根植土进行清理；同时，因为填方区有大量水坑，为达成回填要求，需对水坑进行清理，清淤换填，以达成要求。（2）挖方厂区北侧高边坡挖方区，分两个阶段取土回填，雨季前和雨季后。雨季前取土约20.92万m3，雨季后约取土35万m3。因为220KV线路塔基础顶面在标高1575.0m，经计算，雨季前取土标高约为1579.0m。雨季后取土结束后，最终取土标高约为1572.0m。所以，需对220KV线路塔进行保护性开挖及放坡，坡顶位置距塔基最少确保20m，开挖时，北侧大边坡部分网格将遭到破坏。开挖放坡图所表示。（3）回填、碾压 工艺步骤：受土摊铺、平整碾压检测合格后进行下一层施工回填料为昔格达土混合料，回填前先在现场取样进行重型击实试验，取得最优含水量和最大干密度值。土方回填分层进行施工，每层厚度500mm，按设计图纸要求及相关规范（GB50202-）施工，压实度检测采取灌沙法试验，压实度系数要求0.94。受土、摊铺平整 自卸汽车为成堆卸土，须配以推土机推土、摊平。每层铺土厚度小于30-50cm（随选择压实机具而定）。填土可利用汽车行驶作部分压实工作，行车路线须均匀分布于填土层上。汽车不能在虚土上行驶，卸土推平和压实工作须采取分段交叉进行。推土机摊铺时，顺便做好边坡部位搭接接茬，接茬处台阶高宽比为1：2。填料料含水量通常以手握成团，落地开花为适宜，不适合填料不可进场。碾压 碾压机械压实填方时，应先静压，以后振压。行驶速度控制在 2km/h左右；并要控制压实遍数。碾压机械和基础或管道应保持一定距离，预防将基础或管道压坏或使位移。填土工程质量检验标准（mm） 项目序号检验项目许可偏差或许可值检验方法桩基、基坑、基槽场地平整管沟地（路）面基础层人工机械主控项目1标高-503050-50-50水准仪2分层压实系数设计要求按要求方法通常项目1回填土料设计要求取样检验或直观判别2分层厚度及含水量设计要求水准仪及抽样检验3表面平整度2020302020用靠尺或水准仪（4）验收 施工完成后，上报监理部，由监理部组织人员，进行施工验收。5、加筋土工格栅施工加筋土工格栅施工应严格遵守建筑边坡工程技术规范、土工合成材料应用技术规范、公路土工合成材料应用技术规范、铁路路基土工合成材料应用技术规范等相关规范相关要求加筋边坡加筋材料采取TGDG120PP聚丙烯单向拉伸格栅，该材料进场后，立即向监理工程师提供出厂合格证，按批次现场进行抽检，合格后用于本工程。加筋土工格栅间距要求：加筋边坡间距600mm。加筋边坡和挡墙施工次序：测量放线场地平整铺设土工格栅土方回填碾压土工格栅反包质量检验铺设土工格栅、土方回填碾压和土工格栅反包关键施工方法铺设土工格栅：铺设土工格栅土层表面应平整，并清理碎、块石等坚硬凸出物，再铺设厚度大于50mm细粒土，严禁和硬质棱角填料直接接触；铺设土工格栅时应采取人工拉紧，确保格栅顺直、平整、不起皱，现场可采取压砂袋、打木钉或塑料钉等方法固定筋材位置；土工格栅连接应牢靠，搭接宽度大于150mm，受力方向连接强度不得低于材料设计抗拉强度；同时要求土工格栅堆放和铺设均应避免阳光过长时间暴晒造成土工格栅老化；铺设土工格栅后应立即覆盖厚度大于50mm细粒土；施工机械严禁在未覆盖填料土工格栅上行驶，机械行驶时，土工格栅上填料覆盖厚度不宜小于200mm。 土方回填碾压：加筋边坡填料采取经过破碎、筛分等工序处理后昔格达组土料，粒径不宜大于100mm，并不得大于每层压实厚度1/3，填料和土工格栅之间摩擦系数大于0.25，摩擦系数经过现场试验确定。要求填料分层摊铺、分层碾压，分层厚度约300mm，压实系数94%。填料碾压次序应从“中部压向尾部，再由中部压向坡面或模块”，要求“先轻后重，先慢后快，相邻两次轮印重合轮宽1/3”，对振动压路机而言，先用低频，后用高频，因低频碾压时振幅大，有利于深层压实，高频碾压时振幅小，有利于浅层压实。在最好含水量时，对土质碾压，低频两遍，高频两遍，振动压路机68遍，对于两个工作段搭接部分碾压，前一段留23m不碾压，在下一段施工时一起碾压。 土工格栅反包：土工格栅在坡面处应进行反包，反包和上一层土工格栅搭接长度大于1.5m，并用连接棒进行连接，坡面反包位置应设5090cm包裹土袋。为了坡面美观和符合环境保护要求，土袋内应有适宜宜生长草籽。坡顶线30m范围内应设厚度大于1m压实粘土或昔格达粘土岩作为隔水层，预防地表水大量渗透加筋边坡土层中。6、网格护坡施工施工工序：修整边坡一人工挖槽一人工支模一浆砌骨架、基础、护顶一抹面一清理场地（1）施工前将护坡及坡脚挖槽使其满足设计要求，基础稳固坚实嵌入槽内；（2）砌筑工程如遇渗水则需立即排出，以确保基础及砌体砂浆在初凝前不遭水害。砌块在砌筑时要浇水湿润，表面洁净。砌体间砂浆饱满，粘结牢靠。（3）砌体分层座浆砌筑，砌筑上层时，确保不振动下层，不在已砌好砌体上抛掷、滚动、翻转和敲击石块；（4）砌筑工作中止后再进行砌筑时，应将砌层表面加以清扫和湿润。灰缝厚度宜为2030mm，砂浆饱满，不得有干接、空缝现象；石缝间较大空隙应先填砂浆后塞碎石块。不得在已砌好砌体上抛掷、滚动、翻转和敲击石块。各层石块间要求搭砌紧密，上下错缝，内外搭砌，不得采取侧立石块和外侧，中间填心砌法。选择片石必需合格，无风化、无裂缝，中部最小厚度大于100mm，强度等级不低于MU30，方格形成后采取人工填土至方格内。八、质量确保方法1、建立健全质量检验机构，在搞好班组自检、互检和交接检验基础上，依据施工验收规范和质量标准，从施工准备到完工验收各个步骤进行严格质量检验。2、建立各级领导、各级技术责任人对质量管理职责；建立各个工种、每个工人在施工中，确保工程质量岗位责任制。3、建立制度，加强检验、督促，定时进行必需奖惩评选，使制度有效、切实地实施，从各方面把住工程质量关。4、测量人员在排土场必需检验平面和高程，对施工人员进行技术交底。九、 安全、环境保护、职业健康、文明施工确保方法1、安全施工确保方法认真落实落实“安全第一、预防为主”方针，以“安全为了生产、生产必需安全”为指导，严格根据安全技术操作规程去组织施工；做好安全生产，对保持职员队伍稳定、处理职员后顾之忧，发明良好施工生产环境，确保施工生产有序进行至关关键。安全目标为：杜绝一切事故发生 （1）牢靠树立“安全第一、预防为主”安全生产方针把安全工作贯穿到施工生产全过程中。各方面全部要紧紧围绕着安全生产目标，以提升安全管理水平为根本，合理组织安全生产。在施工生产中要做到“五同时”，即在计划、部署、检验、总结、评选生产工作同时，计划、部署、检验、总结、评选安全工作。 （2）作业队设专职安全员、工班设兼职安全员，对施工生产提供组织确保和合理监控。增加日常安全检验频数，并对照安全技术方法（监控方法），发觉问题立即纠正、处理，把事故消亡在萌芽状态。 （3）实施安全生产检验制度。定时组织安全生产大检验，专职安全员负责日常安全检验，发觉问题立即处理，堵塞漏洞，消除隐患。 （4）开展安全教育，上岗前，由作业队领导负责组织全体人员，认真学习相关现有线施工安全规则和安全技术操作规程，提升全员安全生产意识。工班每日由班长或安全员进行班前讲话提出当日安全生产具体要求和注意事项，做到预防为主，防治结合。 （5）实施各项安全生产岗位责任制，明确责任，把安全工作落实到每个人。 （6）凡从事多种机械操作人员和机动车辆驾驶人员，必需经过专业培训和考试，合格后方准独立操作。做到应知应会，执证上岗。 （7）全部进入施工现场人员，必需配戴安全防护用具。 （8）对全部机械、设备、施工车辆，加强日常维护保养，严禁带病运转。加强对道路交通管制，避免发生交通事故。 （9）土方开挖和回填安全技术方法1）基坑开挖时，两人操作间距应大于2.5m。多台机械开挖，挖土机间距应大于10m。在挖土机工作范围内，不许进行其它作业。挖土应由上而下，逐层进行，严禁先挖坡脚或逆坡挖土。2）挖土方不得在危岩、孤石下边或贴近未加固危险建筑物下面进行。3）基坑开挖应严格按要求放坡。操作时应随时注意土壁变动情况，如发觉有裂纹或部分坍塌现象，应立即进行支撑或放坡，并注意支撑稳固和土壁改变。当采取不放坡开挖，应设置临时支护，多种支护应依据土质及基坑深度经计算确定。4）机械多台阶同时开挖，应验算边坡稳定，挖土机离边坡应有一定安全距离，以防坍方，造成翻机事故。2、环境保护方法 施工期间不得随意占用道路施工，堆放物料、搭设建筑物，施工期间废水、泥浆不得流出场外，建筑垃圾立即清运，运输车辆不得带泥行走，污染路面。 3、 职业健康方法（1）加强环境卫生管理，发明清洁、优美工作、生活环境，促进两个文明建设，促进施工生产。 （2）充足发挥爱国卫生委员会作用，广泛进行环境卫生宣传，提升全体职员环境意识，养成良好卫生习惯。定时进行驻地环境卫生大扫除，保持良好生活环境。 （3）对待职业病，在发明优美施工环境同时，主动引导职员加强自我防护。将在驻地采取图片形式进行引导。（4）对地域性病疫和卫生防疫情况进行调查了解，及早采取预防方法。4、文明施工方法 （1）各工点设标牌，标明责任人，工程项目等，建成文明施工工地。施工现场应做到三通一平，各项准备工作就绪后，方可正式开工。 （2）认真搞好施工现场计划，做到布局合理，井然有序。施工现场临时用电和排水设施安装，要规范安全可靠。 （3）施工场地内多种材料要分类堆放整齐，挂设标牌，标明材料规格、产地等，不一样材料不能混放。各级责任人及工作人员一律挂胸牌上岗。 （4）施工现场要设有醒目标安全口号和安全警示标志，提醒工人注意安全。 （5）工程完工后，立即清理好场地，周转材料立即返库。做到工完料净、场地清洁。
