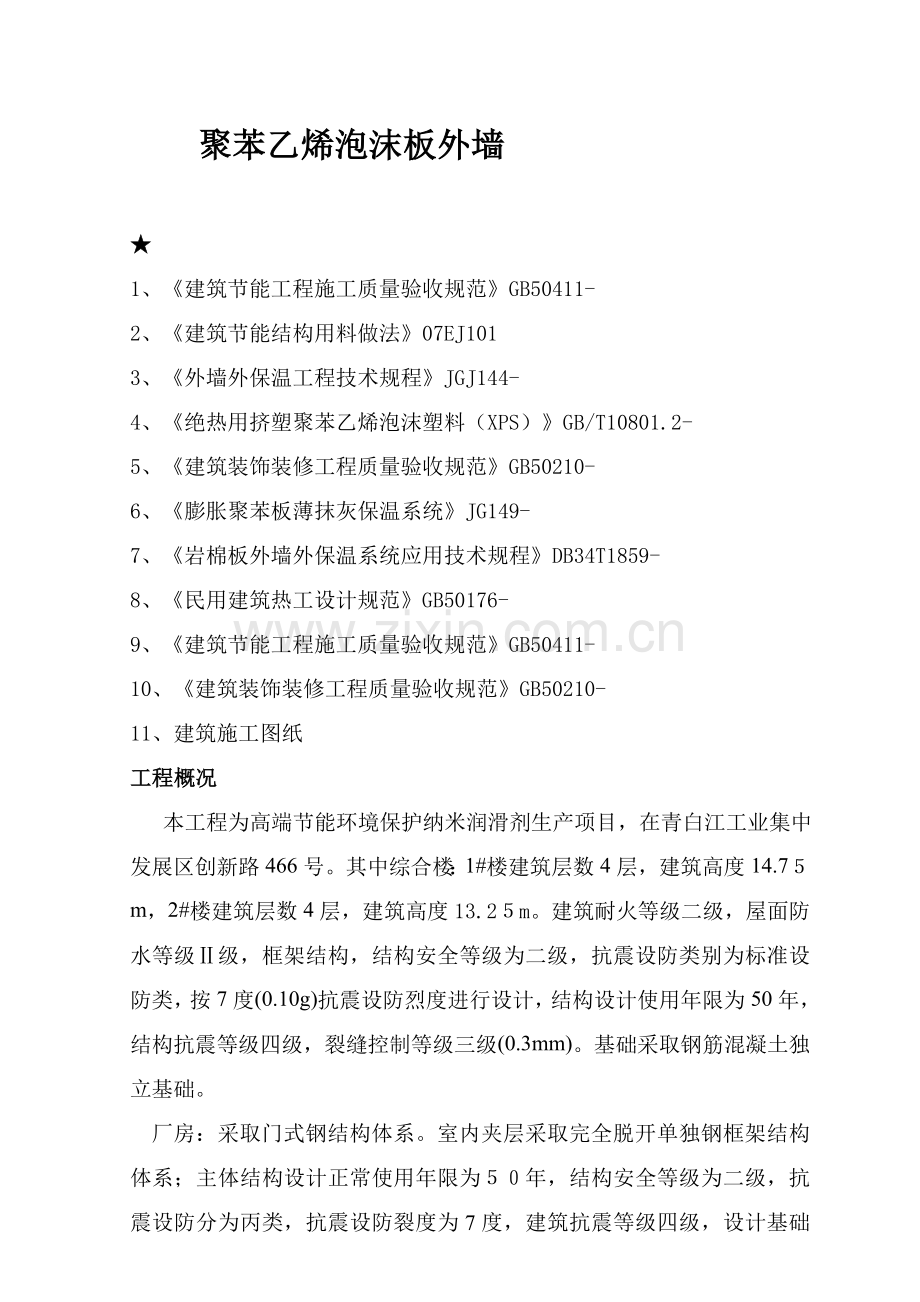

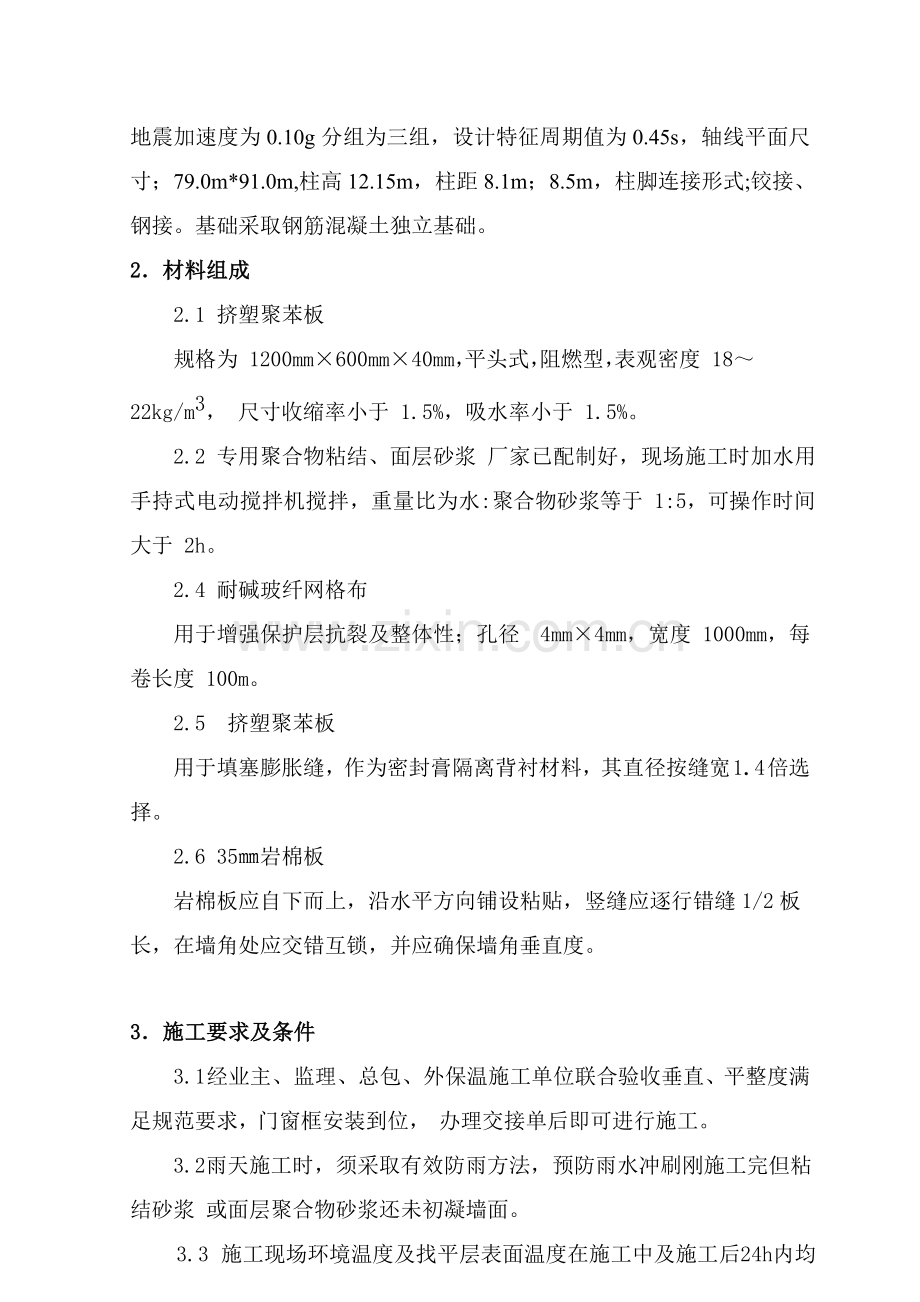

聚苯乙烯泡沫板外墙 1、建筑节能工程施工质量验收规范GB50411-2、建筑节能结构用料做法07EJ1013、外墙外保温工程技术规程JGJ144-4、绝热用挤塑聚苯乙烯泡沫塑料（XPS）GB/T10801.2-5、建筑装饰装修工程质量验收规范GB50210-6、膨胀聚苯板薄抹灰保温系统JG149-7、岩棉板外墙外保温系统应用技术规程DB34T1859-8、民用建筑热工设计规范GB50176-9、建筑节能工程施工质量验收规范GB50411-10、建筑装饰装修工程质量验收规范GB50210-11、建筑施工图纸工程概况 本工程为高端节能环境保护纳米润滑剂生产项目，在青白江工业集中发展区创新路466号。其中综合楼：1#楼建筑层数4层，建筑高度14.7m，2#楼建筑层数4层，建筑高度13.2m。建筑耐火等级二级，屋面防水等级级，框架结构，结构安全等级为二级，抗震设防类别为标准设防类，按7度(0.10g)抗震设防烈度进行设计，结构设计使用年限为50年，结构抗震等级四级，裂缝控制等级三级(0.3mm)。基础采取钢筋混凝土独立基础。厂房：采取门式钢结构体系。室内夹层采取完全脱开单独钢框架结构体系；主体结构设计正常使用年限为年，结构安全等级为二级，抗震设防分为丙类，抗震设防裂度为7度，建筑抗震等级四级，设计基础地震加速度为0.10g分组为三组，设计特征周期值为0.45s，轴线平面尺寸；79.0m*91.0m,柱高12.15m，柱距8.1m；8.5m，柱脚连接形式;铰接、钢接。基础采取钢筋混凝土独立基础。2材料组成2.1 挤塑聚苯板规格为 1200mm600mm40mm，平头式，阻燃型，表观密度 1822kg/m3， 尺寸收缩率小于 1.5%，吸水率小于 1.5%。2.2 专用聚合物粘结、面层砂浆 厂家已配制好，现场施工时加水用手持式电动搅拌机搅拌，重量比为水:聚合物砂浆等于 1:5，可操作时间大于 2h。2.4 耐碱玻纤网格布用于增强保护层抗裂及整体性；孔径 4mm4mm，宽度 1000mm，每卷长度 100m。2.5 挤塑聚苯板用于填塞膨胀缝，作为密封膏隔离背衬材料，其直径按缝宽 1.4 倍选择。2.6 35岩棉板岩棉板应自下而上，沿水平方向铺设粘贴，竖缝应逐行错缝1/2板长，在墙角处应交错互锁，并应确保墙角垂直度。3施工要求及条件3.1 经业主、监理、总包、外保温施工单位联合验收垂直、平整度满足规范要求，门窗框安装到位， 办理交接单后即可进行施工。3.2 雨天施工时，须采取有效防雨方法，预防雨水冲刷刚施工完但粘结砂浆 或面层聚合物砂浆还未初凝墙面。3.3 施工现场环境温度及找平层表面温度在施工中及施工后24h内均不得低于 5，风力不大5级。4施工工具 电热丝切割器或壁纸刀（裁板及网格布用）、电锤（拧胀钉螺钉及打膨胀锚固件孔用）、根部带切割刀片冲击钻钻头（为放固定件打眼用，切割刀片 大小、切入深度和膨胀钉头一致）、手持式电动搅拌器（搅拌砂浆用）、木锉或 粗砂纸（打磨用）、其它抹灰专用工具。5工艺步骤基层清理刷专用界面剂配专用聚合物粘结砂浆抹底层聚合物砂浆预粘板边翻包网格布粘贴挤塑板钻孔安装固定件挤塑板打磨、找平、清洁中间验收拌制面层聚合物砂浆刷一遍专用界面剂抹底层聚合物砂浆粘贴网格布抹面层聚合物抗裂砂浆分格缝内填塞内衬、封密封胶验收5.1 基层清理 5.1.1 清理混凝土墙面上残留浮灰、脱模剂油污等杂物及抹灰空鼓部位等。5.1.2 剔除剪力墙接槎处劈裂混凝土块、夹杂物、空鼓等，并重新进行修 补；窗台挑檐根据 2%用水泥砂浆找坡，外墙多种洞口填塞密实。5.1.3 要求粘贴挤塑板表面平整度偏差不超出 4mm，超差时对突出墙面处进 行打磨，对凹进部位进行找补（需找补厚度超出 6mm 时用 12.5 水泥砂浆抹灰， 需找补厚度小于 6mm 时由保温施工单位用聚合物粘结砂浆实施找补；确保整个墙面平整度在 4mm 内，阴阳角方正、上下通顺。5.2 配制砂浆5.2.1 施工使用砂浆分为专用粘结砂浆及面层聚合物抗裂砂浆。5.2.2 施工时用手持式电动搅拌机搅拌，拌制粘结砂浆重量比为水:砂浆=1:5，边加水边搅拌；搅拌时间不少于 5min，搅拌必需充足、均匀，稠度适中， 并有一定黏度。5.2.3 砂浆调制完成后，须静置 5min，使用前再次进行搅拌，拌制好砂浆 应在 1h 内用完。5.3 刷专用界面剂一道 为增强聚苯板和粘结砂浆结协力，在粘贴聚苯板前，在聚苯板粘贴面薄薄涂刷一道专用界面剂；待界面剂晾干后方可涂抹聚合物粘结砂浆进行墙面粘贴施 工。5.4 粘贴聚苯板5.5.1 施工前，依据建筑外墙立面设计尺寸编制聚苯板排板图， 以达成节省材料、施工施工速度目标。以长 向水平铺贴，确保连续结合， 上下两排板须竖向错缝 1/2 板长，局部最小错缝不得小于 200mm。5.5.2 总包单位指定某一基面处理完成楼层作为样板层交和外保温单位进行样板层施工。聚苯板粘贴应从细部节点,及阴、阳角 部位开始向中间进行。施工时要求在建筑物外墙全部阴阳角部位沿全高挂通线控 制其顺直度（注：保温施工时控制阴阳角顺直度而非垂直度），并要求事先用 墨斗弹好底边水平线及 100mm 控制线，以确保水平铺贴，在区段内铺贴由下 向上进行。5.5.3 粘贴聚苯板时，板缝应挤紧，相邻板应齐平，施工时控制板间缝隙不 得大于 2mm，板间高差不得大于 1.5mm。当板间缝隙大于 2mm 时，须用挤塑板 条将缝塞满，板条不得用砂浆或胶结剂粘结；板间平整度高差大于 1.5mm 部 位应在施工面层前用木锉、粗砂纸或砂轮打磨平整。5.5.4 根据事先排好尺寸（见图 5-1）切割聚苯板（用电热丝切割器），从拐角处垂直错缝连接，要求拐角处沿建筑物全高顺直、完整。5.5.5 用抹子在每块聚苯板周围涂 50mm 宽专用聚合物粘结砂浆，要求从边缘向中间逐步加厚，最厚处达 10mm；注意在聚苯板下侧留设 50mm 宽槽口，以利于贴板时将封闭在板和墙体间空气溢出。然后再在聚苯板上抹 8 个厚10mm100 圆形聚合物粘结砂浆灰饼。5.5.6 用条点法涂好聚合物砂浆聚苯板必需立即粘贴在墙面上，速度要快，以预防粘结砂浆表面结皮而失去粘结作用。当采取图 5-2 所表示条点发涂抹聚合物粘结砂浆时，粘贴时不许可采取使板左右、上下错动方法调整预粘贴板和已贴板间平整度，而应采取橡胶锤敲击调 整；目标是预防因为挤塑板左右错动而造成聚合物粘结砂浆溢进板和板间缝隙内。5.5.7 聚苯板根据上述要求贴墙后，用2m靠尺反复压平，确保其平整度及粘结牢靠，板和板间要挤紧，不得有缝，板缝间不得有粘结砂浆，不然该部位则 形成冷桥。每贴完一块，要立即清除板四面挤出聚合物砂浆；若因聚苯板切割 不直形成缝隙，要用木锉锉直后再张贴。5.5.8 聚苯板和基层粘结砂浆在铺贴压实后，砂浆覆盖面积约占板面30%50%。具体要求：12层以上为大于50%，以确保聚苯板和墙体粘结牢靠。5.5.9 网格布翻包：从拐角处开始粘贴大块聚苯板后，碰到阳台、窗洞口、 挑檐等部位需进行耐碱玻纤网格布翻包；即在基层墙体上用聚合物粘结砂浆预贴 网格布，翻包部分在基层上粘结宽度大于 80mm，且翻包网格布本身不得出现 搭接（目标是避免面层大面施工时在此部位出现三层网格布搭接造成面层施工后露网）。见图 5-3。5.5.10在门窗洞口部位聚苯板，不许可用碎板拼凑，需用整幅板切割，切割边缘必需顺直、平整、尺寸方正，其它接缝距洞口四边应大于200mm。见图5-4。5.5.11为预防外窗漏水，本工程要求窗洞口四面侧壁聚苯板和钢副框间留通槽，在外窗主框安装完成并验收后由外窗施工单位在槽内打发泡剂、塞聚乙烯泡 沫塑料棒及打耐侯密封胶。64系列窗通槽尺寸为22.2mm，53系列窗为10mm。为预防保温面层施工时槽内挤入面层聚合物砂浆，要求在槽内放置和槽相同宽度 聚苯板条，槽内打胶时再行取出；同时应注意聚苯板表面和钢副框边线平行及槽宽均匀一致。 图5-3 门窗洞口附加网络布示意图 图 5-4聚苯板洞口处切割及接缝距离要求示意图5.5.12 在窗洞口位置板块之间搭接留缝要考虑防水问题，在窗台部位要求水平粘贴板压立面板，意即避免迎水面出现竖缝；但在窗户上口，要求立面板压住横板（详见图 5-3）。5.5.13 在碰到脚手架连墙件等突出墙面且以后拆除部位，根据整幅板预留，最终随拆除随进行收尾施工。56 安装固定件5.6.1聚苯板粘结牢靠后，应在 824h 内安装固定件，根据方案要求位置 用冲击钻钻孔，要求钻孔深度进入基层墙体内 50mm（有抹灰层时，不包含抹灰层厚度）。5.6.2 固定件个数根据图 5-5 要求放置（横向位置居中、竖向位置均分），任何面积大于0.1单块板必需加固定件，且每块板添加数量大于4个。5.6.3 操作时，自攻螺栓需需拧紧，使用根部带切割刀片冲击钻切割刀片大小、切入深度和钉帽相一致，将工程塑料膨胀钉钉帽比聚苯板边表面略拧紧部分；如此才可确保聚苯板表面平整，利于面层施工；同时方可确保膨胀钉尾部膨胀部分因受力回拧膨胀使之和基体充足挤紧。5.6.4 固定件加密：阳角、孔洞边缘及窗四面在水平、垂直方向2m范围内需加密，间距小于 300mm，距基层边缘为 60mm。详见图 5-6。5.7 打底聚苯板接缝处表面不平时，需用衬有木方粗砂纸打底。打磨动作要求为：呈圆周方向轻柔旋转，不许可沿着和聚苯板接缝平行方向打磨，打磨后用刷子清除聚苯板表面泡沫碎屑。5.8 滴水槽5.8.1在全部外窗洞口侧壁上口用墨斗弹出滴水槽位置，并依据钢副框进行校核。5.8.2根据弹好墨线在聚苯板上安好定位靠尺，使用开槽机将聚苯板切成凹槽，成品滴水槽尺寸为10mm10mm，考虑到面层砂浆厚度为57mm，为确保凹槽内塞入成品滴水槽后，成品滴水槽和面层砂浆高度一致，故切凹槽尺寸为8mm13mm，差值尺寸是为粘结砂浆预留空间，成品滴水槽塑料条是在抹面层砂浆时粘贴。详见图 5-9。5.9 设置伸缩缝5.9.1施工时，预先用墨斗弹出伸缩缝位置线，并用水准仪或用注满水塑料管进行校核伸缩缝水平度。5.10 涂刷专用界面剂5.10.1聚苯板张贴及胀钉施工完成经总包、监理验收合格后，在膨胀钉帽及 周圈 50mm 范围内用毛刷均匀涂刷一边专用界面剂。待界面剂晾干后，用面层聚合物砂浆对钉帽部位进行找平。要求塑料胀钉钉帽位置用聚合物砂浆找平后表面和大面挤塑板平整。注：这么做目标是为了避免顶帽位置因为面层聚合物粘结砂浆过厚，未来在成活后面层出现流坠、干缩痕迹。5.10.2 待塑料胀钉钉帽位置聚合物砂浆干燥后，用辊子在聚苯板板面均匀 涂一遍专用界面剂。5.11 抹第一遍面层聚合物抗裂砂浆5.11.1 在确定聚苯板表面界面剂晾干后进行第一遍面层聚合物砂浆施工。用抹子将聚合物砂浆均匀抹在聚苯板上，厚度控制在 12mm之间，不得漏抹。5.11.2 第一遍面层聚合物砂浆在滴水槽凹槽处抹至滴水槽槽口边即可，槽内暂不抹聚合物砂浆。5.11.3 伸缩缝内聚苯板端部及窗口挤塑板通槽侧壁位置要抹聚合物砂浆，以粘贴翻包网格布。5.12 埋贴网格布5.12.1 所谓埋贴网格布就是用抹子由中间开始水平预先抹出一段距离，然后向上向下将网格布抹平，使其紧贴底层聚合物砂浆。5.12.2 门窗洞口内侧周围及洞口四角均加一层网格布进行加强，洞口四面网 格布尺寸为300mm200mm，大墙面粘贴网格布搭接在门窗口周围加强网格布之上，一同埋贴在底层聚合物砂浆内。5.12.3 将大面网格布沿长度、水平方向绷直绷平。注意将网格布弯曲一面朝里放置，开始大面积埋贴，网格布左右搭接宽度100mm，上下搭接宽度80mm；不得使网格布褶皱、空鼓、翘边。要求砂浆饱满度100%，严禁出现干搭接。5.12.4 在伸缩缝处，需进行网格布翻包，网格布预粘在墙面上尺寸为80mm，用网格布和粘结砂浆将聚苯板端头包住，此处许可聚苯板端边处抹粘结 砂浆，大墙面粘贴网格布盖在搭接80mm网格布之上，一同埋贴在底层聚合物抗裂砂浆上。5.12.5 在墙身阴、阳角处必需从两边墙身埋贴网格布双向绕角且相互搭接，各面搭接宽度为大于200mm。详见图 5-7。5.13 抹面层聚合物抗裂砂浆5.13.1 抹完底层聚合物砂浆并压入网格布后，待砂浆凝固至表面基础干燥、 不粘手时，开始抹面层聚合物砂浆，抹面厚度以盖住网格布且不出现网格布痕迹为准，同时控制面层聚合物抗裂砂浆总厚度在35mm之间。5.13.2 滴水槽做法：先将网格布压入槽内，随即在槽内抹数量足够聚合物砂浆，然后将塑料成品滴水槽压入聚苯板槽内。塑料成品滴水槽塞入深度应综合考虑完活后面层高度，这么才能确保成品滴水槽和面层聚合物抗裂砂浆高度一致，确保观感质量。聚苯板槽内砂浆必需填塞密实并确保安装滴水槽时槽内聚合物粘结砂浆沿槽均匀溢出。滴水槽凹槽处，须沿凹槽将网格布埋入底层聚合物砂浆内，若网格布在此处断开，必需搭接，搭接宽度为大于65mm。注意，滴水槽凹槽处需附加一层网格布，网格布搭接 80mm。5.13.3 全部阳角部位，面层聚合物抗裂砂浆均应作成尖角，不得做成圆弧。5.13.4 面层砂浆施工应选择施工时及施工后 24h 没有雨天气进行，避免雨 水冲刷造成返工。5.13.5 在预留孔洞位置处，网格布将断开，此处面层砂浆留槎位置应考虑后补网格布和原大面网格布搭接长度要求而预留一定长度。面层聚合物抗裂砂浆应留成直槎。图 5-6墙体边角、洞口处固定件示意图 图 5-7 阴、阳角处网格布搭接示意图 图 5-8 窗眉、窗台做法示意图 图 5-9窗眉滴水节点做法示意图6细部及特殊部位做法6.1 预留孔洞位置（破损处）处理 进行大面积聚苯板粘贴过程中，在碰到外脚手架连墙杆时，聚苯板只能进行甩槎处理；在外墙保温施工完成后拆除脚手架过程中，对此部位实施修补处理。6.1.1 用掺 10%UEA 11 干硬性水泥砂浆将脚手眼填塞紧密，表面抹平。6.1.2 根据预留孔洞尺寸裁截一块尺寸相同聚苯板并打磨其边缘部分，使 其能严密封填于孔洞处。6.1.3 将上述预裁好聚苯板后面涂上粘结砂浆，将其镶入孔内。6.1.4 涂抹底层聚合物抗裂砂浆，切一块网格布（其面积大小应能和周围已施工好网格布搭接80mm），埋入网格布，并涂抹面层聚合物抗裂砂浆和周围平整。 图 6-1 预留洞口处面层砂浆留槎示意图6.2 建筑物首层保温做法6.3.1 首层墙体外保温做法除和标准层要求相同外，为提升面层抗冲压能力，要求外加一层加强网格布。6.3.2 室外勒脚部位从0.0000.600m 要求设 3mm 厚镀锌防鼠钢板，将 底部聚苯板包在里面，以预防老鼠沿外墙打洞。防鼠钢板用 AC 建筑结构胶和聚苯板保温面层聚合物砂浆满粘。7质量确保方法建立一个强有力质量确保组织机构，定时开展质量统计分析，掌握工程质量动态。全方面控制各分部分项工程质量，并严格实施相关国家规范、标准，按施工图和设计要求进行施工。71 建立由项目经理直接负责，技术责任人现场指导，质检员现场监督，班组自检，互检质量确保体系。72 制订项目各级管理人员，施工人员质量管理责任制，签署质量管理协议。把每个工序，每个部位施工质量要求，控制目标，分解到每个管理人员和操作人员。73 建立全员质量意识，落实谁管生产，谁管质量，谁管施工，谁负责施工，谁负责质量，谁负责操作标准，实施工程质量负责制制度。74 制订项目质量管理奖惩条例，岗位职责和工资挂钩。75 按图施工，做好技术交底，并推行签字手续对施工难点先做好样板，再全方面展开。76 施工过程中严格按施工工艺和质量要求进行，每分部分项工程完工后均应进行验收，不合格果断做到整改完善，并经复验达优良方可进行下道工序施工。77 在施工过程中发觉质量问题，应立即查找原因，对责任人进行教育处理，并立即采取预防、纠正方法。78 实施作业人员互检，自检，班组复检，项目部抽查标准。各项指标均合格再报监理验收。79 坚持班前教育，班后总结，强化职员质量意识。710 选择优质施工机具，降低施工误差，提升施工质量。711 杜绝不合格项进人下道工序。712 做好隐蔽工程及中间验收工作，组织质量验收。8质量标准81 确保项目811 聚苯聚苯板、网格布规格和各项技术指标，粘接砂浆, 抗裂抹面胶浆原料质量，必需符合本规程及相关标准要求。检验方法：检验出厂合格证。812 聚苯板必需和墙面粘接牢靠，无松动和虚粘现象。检验数量：按楼每20m长抽查一处(每处3延米长)，但大于3处。检验方法，观察和用手推拉检验。813 粘结砂浆和聚苯板必需粘接牢靠，无脱层、空鼓，面层无爆灰和裂缝。检验数量：同(2)检验方法：用小锤轻击和观察检验。82 基础项目821 每块聚苯板和墙面总粘接面积不得小于40%。检验数量：按每楼抽查三处，每处检验大于2块。检验方法：尺量检验取其平均值。注：检验应在粘接剂凝结前进行。822 尼龙胀塞尖全部进入结构墙体。检验数量：同(1)。823 聚苯板碰头缝处不抹粘接剂。检验数量：同(1) 检验方法：观察检验。824 网格布应横向铺设，压贴密实，不能有空鼓、皱折、翘曲、外露等现象，搭接宽度左右不得小于100mm，上下不得小于80mm。检验数量：同(1)。检验方法：观察及尺量检验。825 聚合物抗裂抹面胶浆保护层总厚度不宜大于5mm。检验数量：同(1)。 检验方法：尺量检验。 注：检验应在砂浆凝结前进行。83 许可偏差项目831聚苯板粘贴许可误差应符合表1要求。表1 聚苯板安装许可偏差及检验方法项次项 目许可偏差(mm)检查方法1表面平整3用2m靠尺和楔形塞尺检验2垂直度每层3用2m托线板检验全高h/1000且小于20用经纬仪或吊线和尺量检验3阴阳角垂直3用2m托线板检验4阴阳角方正3用200mm方尺和楔形塞尺检验5接缝高差1.5用直尺和楔形塞尺检验注：h为墙全高；检验数量：同(1)。832 抗裂抹面胶浆应符合表2要求。表2 许可偏差及检验方法序号项 目许可偏差（mm）检验方法1表面平整度4用2m靠尺和塞尺检验2立面垂直度4用2m托线板检验3阴阳角垂直4用2m托线板检验4阴阳角方正4用200方尺和楔型塞尺检验5伸缩缝（装饰线）平直3拉5m线和直尺检验9安全方法9.1 在进行外脚手架搭设时，已考虑外墙保温施工荷载，故依据计算，在外墙保温施工作业层搭设连续五步脚手板，每步两块跳板。9.2 在外脚手架上操作人员，必需经过培训，持有国家劳动部门颁发特种作业证件持证上岗。9.3 工人在脚手架上作业必需戴好安全帽，系好帽带，必需佩戴安全带，将保险钩挂在大横杆上后方可进行施工。9.4 若存在交叉作业施工情况，在外保温施工区段上方，必需用跳板加密目安全网进行全封闭，确保外架作业人员安全。9.5 安装固定件前打眼用电锤必需有出厂合格证，末级开关箱必需配漏电保护器，工人必需带绝缘手套进行操作，专业电工进行接线。9.6 在外脚手架上操作人员需穿防滑鞋，有恐高症、心脏病人员严禁上 架，严禁酒后上架施工。10文明施工及成品保护10.1 裁切下来聚苯板碎板条必需随手用袋子装好，严禁四处乱丢，随地飘洒。10.2 在涂抹聚苯板粘结砂浆时，注意不要污染钢副框，被污染钢副框必需立即用湿布擦洗洁净。10.3 粘贴上部聚苯板时，掉落下来粘结砂浆可能会污染下部聚苯板及网格 布，必需立即清理洁净。10.4 拆除脚手架时应做好对成品墙面保护工作，严禁钢管等重物撞击聚苯板墙面。10.5 严禁在聚苯板上面进行电、气焊作业。10.6 施工用砂浆必需用小桶拌制，用完水后关好水管阀门。10.7 进场聚苯塑必需堆积成方，做好防雨保护。10.8 每一施工楼层内必需设置小便桶，从方法上确保工人能按章操作，杜绝 不文明现象发生。11成本降低方法11.1 施工中依据配板图裁切挤塑板，降低浪费；11.2 对工人进行交底，使其熟悉节点部位做法，合理利用边角料；11.3 控制好砂浆拌制量，尤其在施工停歇前应计算好砂浆用量，预防砂浆超时而无法使用，造成浪费。11.4 经过样板层施工，正确掌握每个部位网格布规格、尺寸，做到定型加工，定点使用。12.环境保护方法12.1 涂刷聚苯板界面剂必需集中堆放在地面已硬化库房里，严禁界面剂撒入土层中。12.2 裁切下来聚苯板板条必需分类存放、集中回收，严禁其四处洒落、埋入土中或作为通常建筑垃圾圾性处理，避免污染环境。
