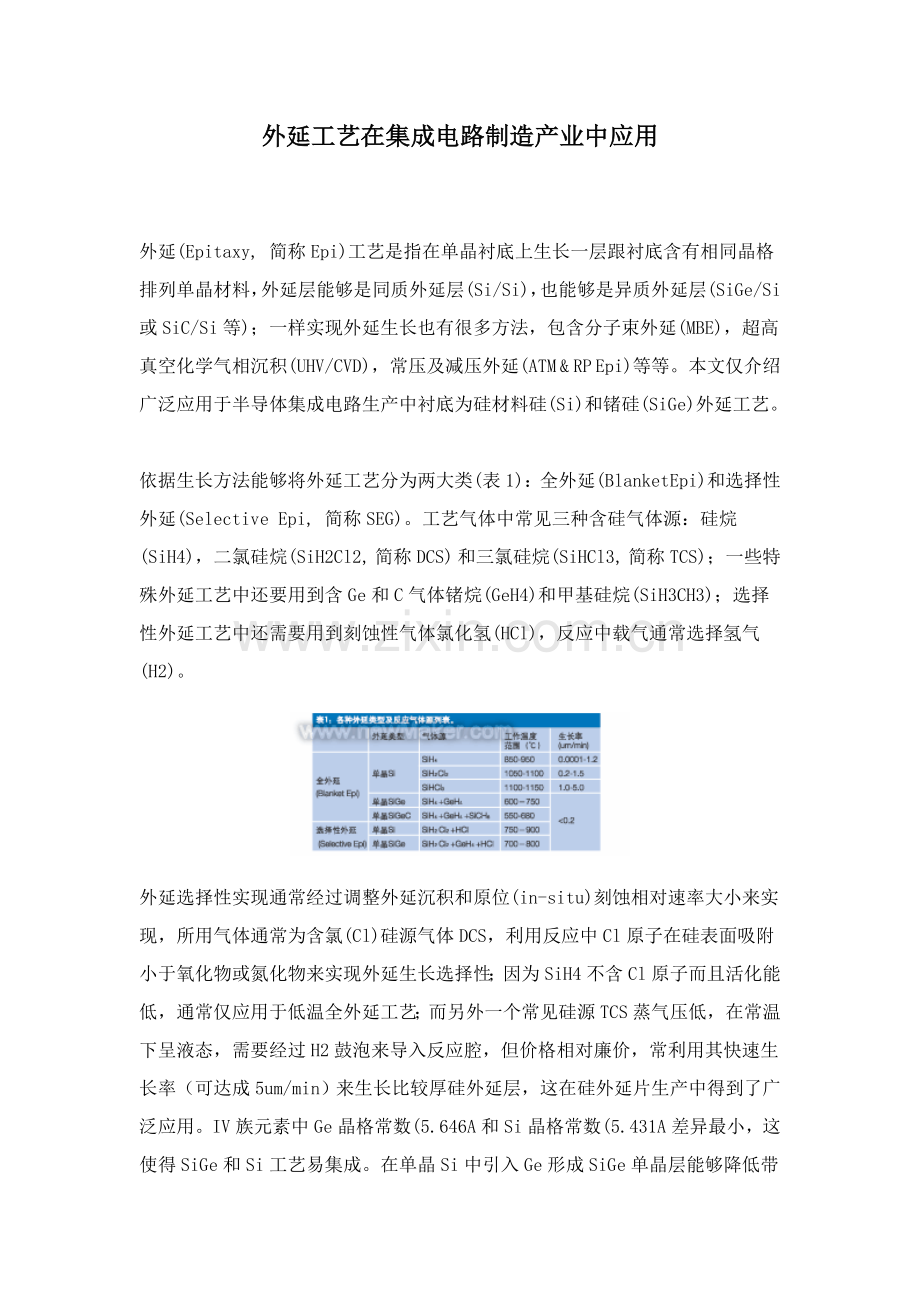

1、外延工艺在集成电路制造产业中应用外延(Epitaxy, 简称Epi)工艺是指在单晶衬底上生长一层跟衬底含有相同晶格排列单晶材料,外延层能够是同质外延层(Si/Si),也能够是异质外延层(SiGe/Si 或SiC/Si等);一样实现外延生长也有很多方法,包含分子束外延(MBE),超高真空化学气相沉积(UHV/CVD),常压及减压外延(ATM & RP Epi)等等。本文仅介绍广泛应用于半导体集成电路生产中衬底为硅材料硅(Si)和锗硅(SiGe)外延工艺。 依据生长方法能够将外延工艺分为两大类(表1):全外延(Blanket Epi)和选择性外延(Selective Epi, 简称SEG)。工艺气

2、体中常见三种含硅气体源:硅烷(SiH4),二氯硅烷(SiH2Cl2, 简称DCS) 和三氯硅烷(SiHCl3, 简称TCS);一些特殊外延工艺中还要用到含Ge和C气体锗烷(GeH4)和甲基硅烷(SiH3CH3);选择性外延工艺中还需要用到刻蚀性气体氯化氢(HCl),反应中载气通常选择氢气(H2)。 外延选择性实现通常经过调整外延沉积和原位(in-situ)刻蚀相对速率大小来实现,所用气体通常为含氯(Cl)硅源气体DCS,利用反应中Cl原子在硅表面吸附小于氧化物或氮化物来实现外延生长选择性;因为SiH4不含Cl原子而且活化能低,通常仅应用于低温全外延工艺;而另外一个常见硅源TCS蒸气压低,在常温

3、下呈液态,需要经过H2鼓泡来导入反应腔,但价格相对廉价,常利用其快速生长率(可达成5 um/min)来生长比较厚硅外延层,这在硅外延片生产中得到了广泛应用。IV族元素中Ge晶格常数(5.646A和Si晶格常数(5.431A差异最小,这使得SiGe和Si工艺易集成。在单晶Si中引入Ge形成SiGe单晶层能够降低带隙宽度,增大晶体管特征截止频率fT(cut-off frequency),这使得它在无线及光通信高频器件方面应用十分广泛;另外在优异CMOS集成电路工艺中还会利用Ge跟Si晶格常数失配(4%)引入晶格应力来提升电子或空穴迁移率(mobility),从而增大器件工作饱和电流和响应速度,这正

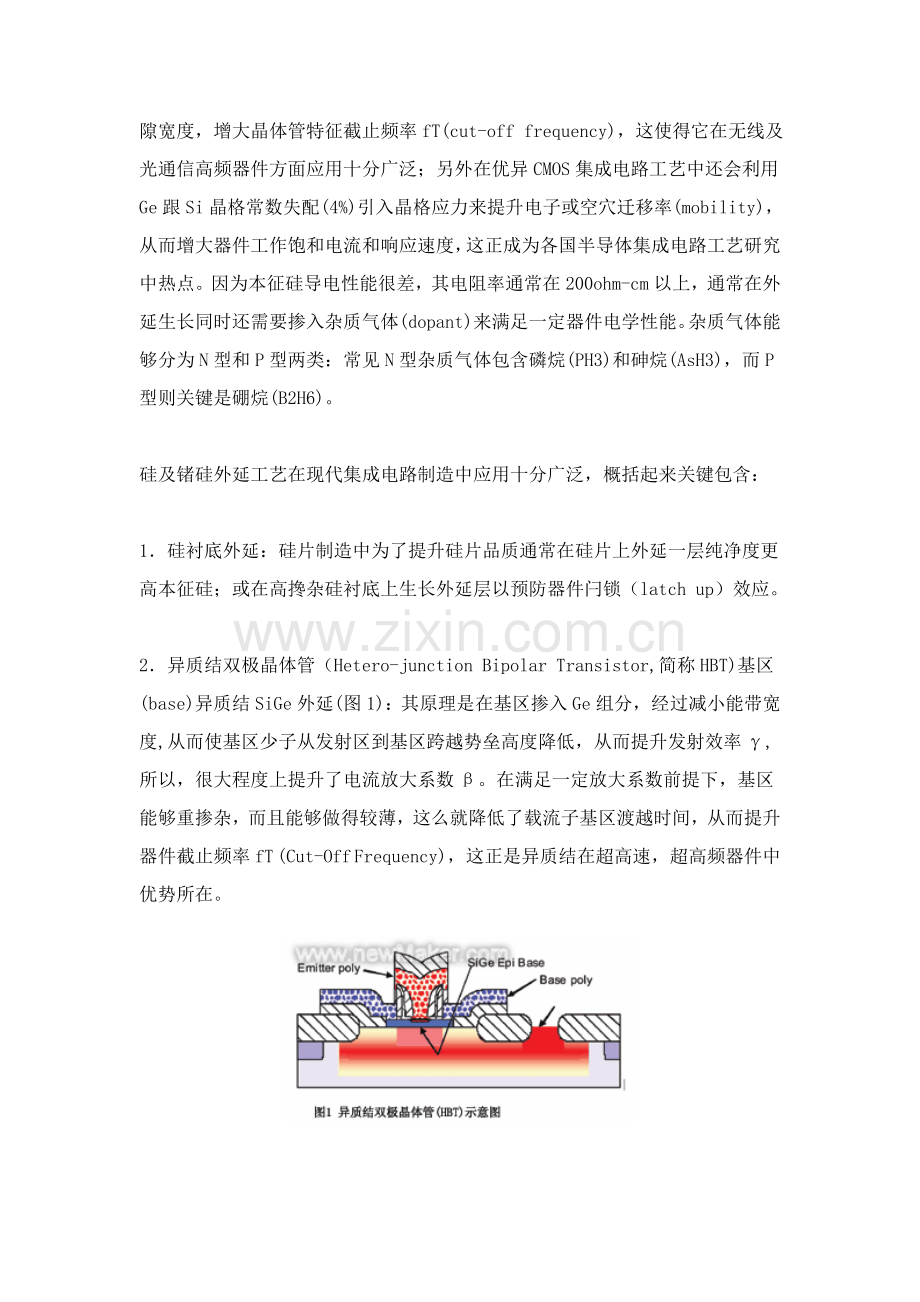

4、成为各国半导体集成电路工艺研究中热点。因为本征硅导电性能很差,其电阻率通常在200ohm-cm以上,通常在外延生长同时还需要掺入杂质气体(dopant)来满足一定器件电学性能。杂质气体能够分为N型和P型两类:常见N型杂质气体包含磷烷(PH3)和砷烷(AsH3),而P型则关键是硼烷(B2H6)。 硅及锗硅外延工艺在现代集成电路制造中应用十分广泛,概括起来关键包含: 1硅衬底外延:硅片制造中为了提升硅片品质通常在硅片上外延一层纯净度更高本征硅;或在高搀杂硅衬底上生长外延层以预防器件闩锁(latch up)效应。 2异质结双极晶体管(Hetero-junction Bipolar Transisto

5、r,简称HBT)基区(base)异质结SiGe外延(图1):其原理是在基区掺入Ge组分,经过减小能带宽度,从而使基区少子从发射区到基区跨越势垒高度降低,从而提升发射效率, 所以,很大程度上提升了电流放大系数。在满足一定放大系数前提下,基区能够重掺杂,而且能够做得较薄,这么就降低了载流子基区渡越时间,从而提升器件截止频率fT (Cut-Off Frequency),这正是异质结在超高速,超高频器件中优势所在。 3CMOS源(source)漏(drain)区选择性Si/SiGe外延:进入90nm工艺时代后,伴随集成电路器件尺寸大幅度减小,源漏极结深越来越浅,需要采取选择性外延技术 (SEG)以增厚

6、源漏极(elevated source/drain)来作为后续硅化(silicide)反应牺牲层(sacrificial layer) (图2),从而降低串联电阻,有报道称这项技术造成了饱和电流(Idsat)有15增加。 而对于正在研发中65/45nm技术工艺,有些人采取对PMOS源漏极刻蚀后外延SiGe层来引入对沟道压应力(compressive stress) (图3),以提升空穴(hole)迁移率(mobility),据报道称实现了饱和电流(Idsat)35增加。 应变硅(strain silicon)外延:在松弛(relaxed)SiGe层上面外延一层单晶Si,因为Si跟SiGe晶格常

7、数失配而造成Si单晶层受到下面SiGe层拉伸应力(tensile stress)而使得电子迁移率(mobility)得到提升(图4),这就使得NMOS在保持器件尺寸不变情况下饱和电流(Idsat)得到增大,而Idsat增大意味着器件响应速度提升,这项技术正成为各国研究热点。 通常而言,一项完整外延工艺包含3个步骤: 首先,依据需要实现工艺结果对硅片进行预处理,包含去除表面自然氧化层及硅片表面杂质,对于重搀杂衬底硅片则必需考虑是否需要背封(backseal)以降低后续外延生长过程中自搀杂。 然后在外延工艺过程中需要对程式进行优化,现在优异外延设备通常为单片反应腔,能在100秒之内将硅片加热到11

8、00以上,利用优异温度探测装置能将工艺温度偏差控制在2度以内,反应气体则可经过质量流量计(MFC)来使得流量得到正确控制。在进行外延沉积之前通常全部需要H2烘烤(bake)这一步,其目标在于原位(in-situ)去除硅片表面自然氧化层和其它杂质,为后续外延沉积准备出洁净硅表面状态。 最终在外延工艺完成以后需要对性能指标进行评定,简单性能指标包含外延层厚度和电特征参数, 片内厚度及电特征均匀度(uniformity),片和片间反复性(repeatability),杂质颗粒(particle)数目和污染(contamination);在工业生产中常常要求片内膜厚及电性均匀度1.5%(1),对硅片厂

9、家来说常常还要考查外延层扩展电阻率曲线(SRP)以确定是否有污染存在及污染物杂质量。尤其地,对于SiGe工艺我们常常还需要测量Ge含量及其深度分布,对于有搀杂工艺我们还需要知道搀杂原子含量及深度分布。另外晶格缺点(defect)也是我们必需考虑问题,通常而言,常常出现有四种缺点,包含薄雾(haze),滑移线(slip line), 堆跺层错(stacking fault) 和穿刺(spike),这些缺点存在对器件性能有很大影响,能够造成器件漏电流增大甚至器件完全失效而成为致命缺点(killer effect)。通常来讲消除这些缺点措施是检验反应腔体漏率是否足够低(1mTorr/min),片内工艺温度分布是否均匀,承载硅片基座或准备硅片表面是否洁净、平坦等。 经过外延层性能指标检测以后我们还需要对外延工艺深入优化,以满足特定器件工艺要求。
