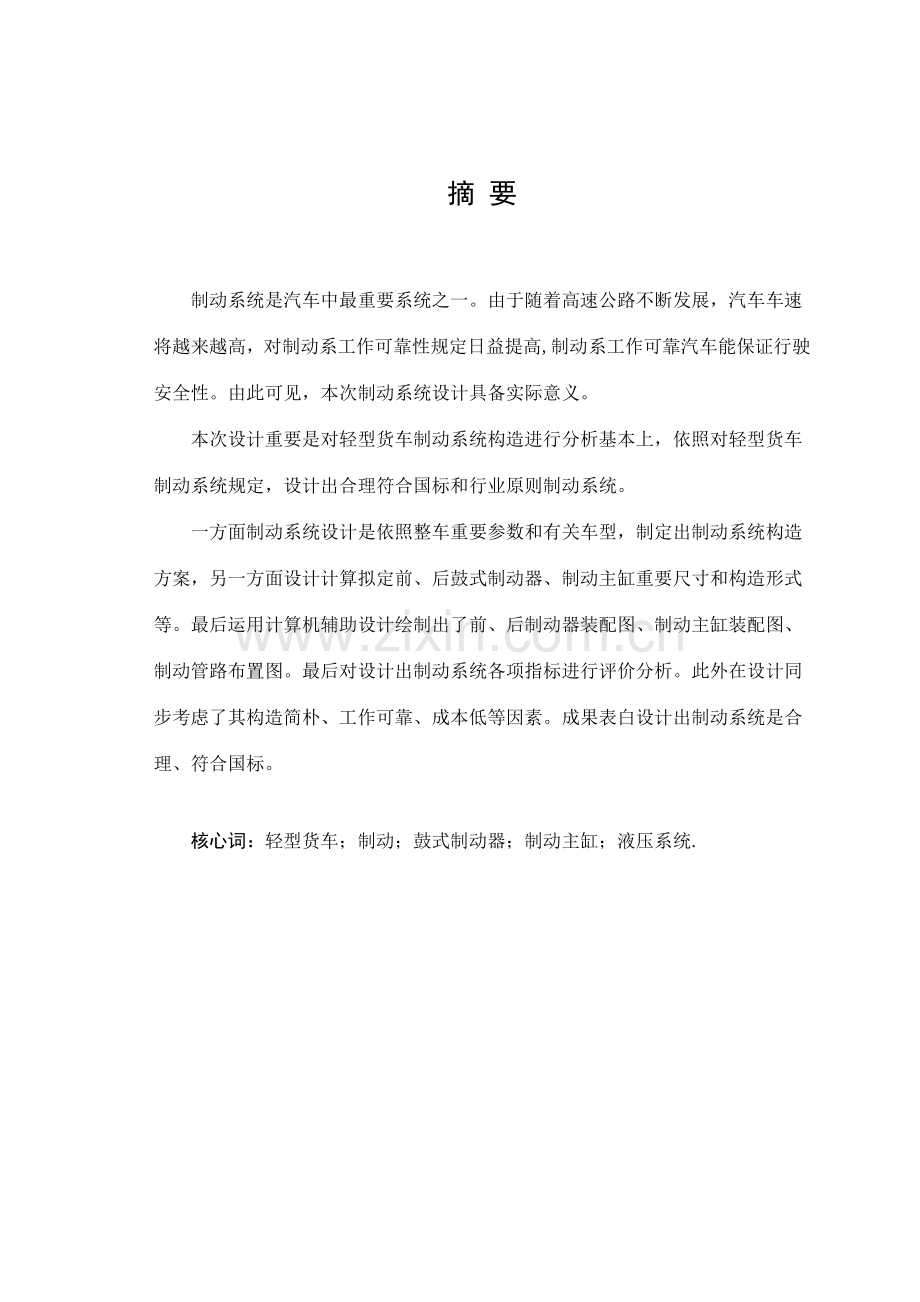

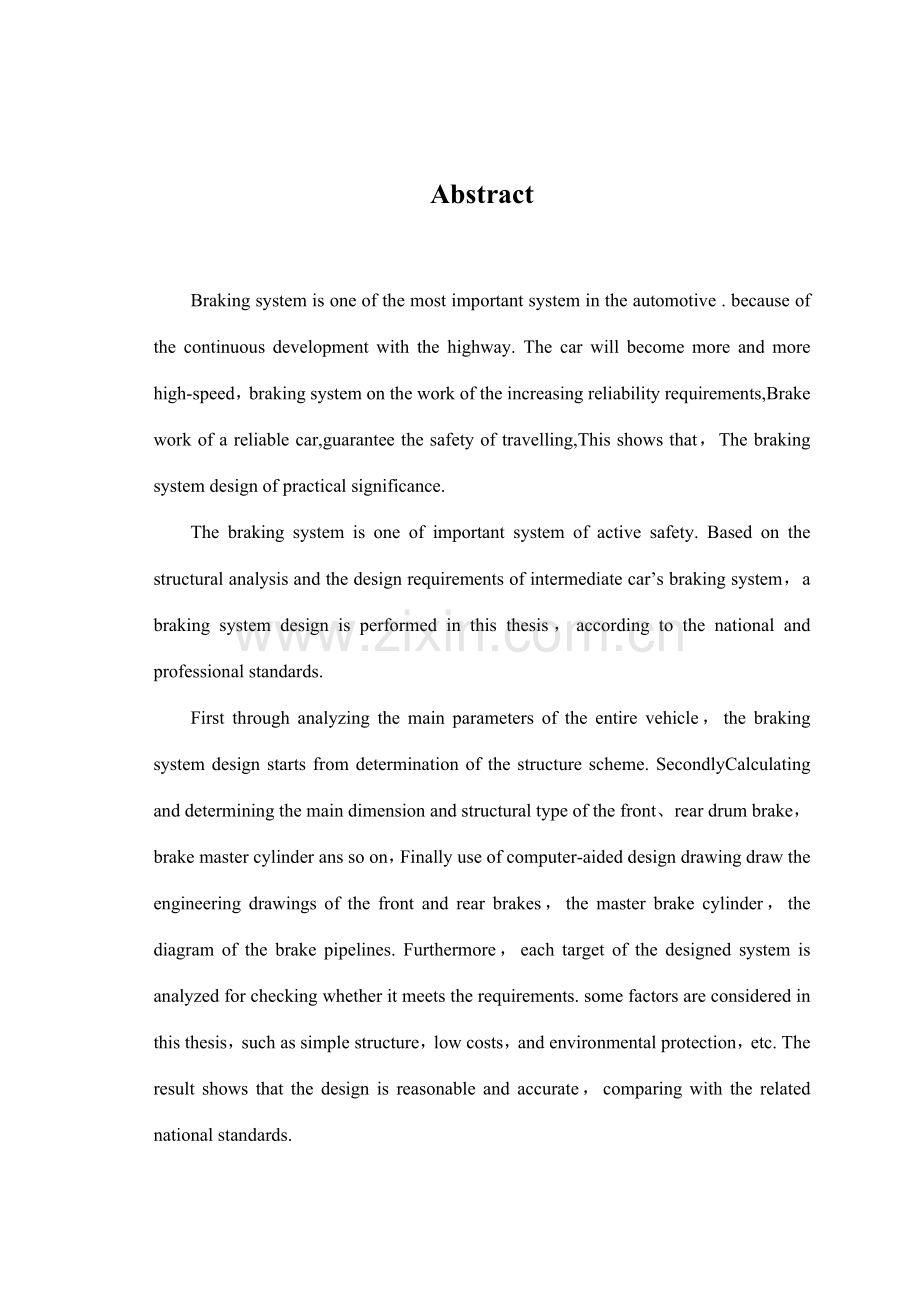

摘 要制动系统是汽车中最重要系统之一。由于随着高速公路不断发展，汽车车速将越来越高，对制动系工作可靠性规定日益提高,制动系工作可靠汽车能保证行驶安全性。由此可见，本次制动系统设计具备实际意义。本次设计重要是对轻型货车制动系统构造进行分析基本上，依照对轻型货车制动系统规定，设计出合理符合国标和行业原则制动系统。一方面制动系统设计是依照整车重要参数和有关车型，制定出制动系统构造方案，另一方面设计计算拟定前、后鼓式制动器、制动主缸重要尺寸和构造形式等。最后运用计算机辅助设计绘制出了前、后制动器装配图、制动主缸装配图、制动管路布置图。最后对设计出制动系统各项指标进行评价分析。此外在设计同步考虑了其构造简朴、工作可靠、成本低等因素。成果表白设计出制动系统是合理、符合国标。核心词：轻型货车；制动；鼓式制动器；制动主缸；液压系统.AbstractBraking system is one of the most important system in the automotive . because of the continuous development with the highway. The car will become more and more high-speed，braking system on the work of the increasing reliability requirements,Brake work of a reliable car,guarantee the safety of travelling,This shows that，The braking system design of practical significance.The braking system is one of important system of active safety. Based on the structural analysis and the design requirements of intermediate cars braking system，a braking system design is performed in this thesis，according to the national and professional standards.First through analyzing the main parameters of the entire vehicle，the braking system design starts from determination of the structure scheme. SecondlyCalculating and determining the main dimension and structural type of the front、rear drum brake，brake master cylinder ans so on，Finally use of computer-aided design drawing draw the engineering drawings of the front and rear brakes，the master brake cylinder，the diagram of the brake pipelines. Furthermore，each target of the designed system is analyzed for checking whether it meets the requirements. some factors are considered in this thesis，such as simple structure，low costs，and environmental protection，etc. The result shows that the design is reasonable and accurate，comparing with the related national standards.Key words：light truck；brake；drum brake；master cylinder；hydraulic pressure system 目 录第1章 绪 论11.1 本次制动系统设计意义21.2 本次制动系统应达到目的21.3 本次制动系统设计内容21.4 汽车制动系统构成31.5制动系统类型31.6 制动系工作原理4第2章 汽车制动系统方案拟定52.1 汽车制动器形式选取52.2 鼓式制动器长处及其分类62.3 盘式制动器缺陷72.4 制动驱动机构构造形式82.4.1简朴制动系82.4.2动力制动系92.4.3伺服制动系92.5 制动管路形式选取102.6 液压制动主缸方案设计11第3章 制动系统重要参数拟定133.1 轻型货车重要技术参数133.2 同步附着系数拟定133.3 前、后轮制动力分派系数拟定143.4 鼓式制动器重要参数拟定143.5 制动器制动力矩拟定163.6 制动器制动因数计算173.7 鼓式制动器零部件构造设计18第4章液压制动驱动机构设计计算224.1制动轮缸直径d拟定224.2 制动主缸直径d计算224.3 制动踏板力224.4 制动踏板工作行程Sp23第5章 制动性能分析245.1 制动性能评价指标245.2 制动效能245.3 制动效能恒定性245.4 制动时汽车方向稳定性255.5 前、后制动器制动力分派255.5.1 地面对前、后车轮法向反作用力255.5.2 抱负前、后制动器制动力分派曲线265.5.3 实际前、后制动器制动力分派曲线265.6 制动减速度275.7 制动距离S275.8 摩擦衬片（衬块）磨损特性计算285.9 汽车可以停留在极限上下坡角度计算29第6章 总 结30参照文献31道谢32附 录133附 录240第1章 绪 论汽车工业是一种综合性产业，汽车工业生产水平，可以代表一种国家整个工业水平，汽车工业发展，可以带动各行各业发展，进而增进国内工业生产总体水品。因此注重发展汽车工业 ，有着深远现实意义。随着国内经济发展，特别国内对外贸易不断扩大，汽车工业受到国外同行业强烈竞争，而国内汽车工业起步比较晚，生成技术水平较低，因而改进和提高国内汽车性能及其机构是一种迫在眉睫问题，这关系到国内汽车工业生存与发展大事。汽车行驶速度是汽车一种重要性能参数。尽量提高汽车行驶速度，是提高运送生产率重要技术办法之一 ，但必要保证行驶安全性为前提。因而在道路宽阔平坦，人流和车流又较小状况下，汽车可以用高速度行驶，而在转向或者行驶在不平路面或两车交会时，都必要减少车速，特别是在遇到障碍物，或者碰撞行人或其她车辆危险时，更需要在尽量短距离内将车速减少到最低，甚至为零。如果汽车不具备这一性能，高速行驶就不也许实现。汽车在下长坡时，在重力作用下，有不断加速到危险限度倾向，此时应当将车速限制在一定安全性以内 ，并保持稳定。此外对已停驶汽车，应使其可靠驻留在原地不动。上述使行驶中汽车减速甚至行车，使下坡行驶汽车速度保持稳定，以及使已静止汽车保持不动，这些作用叫做制动。保证这些性能系统叫制动系统因而对汽车制动系统研究，开发是汽车工业一种非常重要课题，如何改进汽车制动效能，改进制动器构造使一种重要环节。本人所设计车型为五十铃轻型货车制动系统，在构造上做了某些改进，采用了自动调节间隙构造，即自动调节制动器摩擦片与 制动鼓间隙，来保证在摩擦片磨损状况下，汽车制动效果依然符合设计规定。由于本人缺少设计经验，及实践经验局限性，在设计过程中会浮现不少错误，但愿各位教师予以指教。 1.1 本次制动系统设计意义在交通运送中，公路运送日益成为重要交通运送形式。高速公路迅速发展使汽车运送速度加快。但是，在提高车速同步，汽车应可以及时地制动，减速，停车。特别是在人流、车流比较大道路上行车，安全行驶是最重要前提条件。对汽车起制动作用只能是作用在汽车上且方向与汽车行驶方向相反外力，作用在行驶汽车上滚动阻力，上坡阻力，空气阻力都能对汽车起制动作用，但这些外力大小都是随机、不可控制，因而汽车上必要装设一系列专门装置以便驾驶员能依照道路和交通状况，运用装在汽车上一系列专门装置，迫使路面在汽车车轮上施加一定与汽车行驶方向相反外力，对汽车进行一定限度强制制动。这种可控制对汽车进行制动外力称为制动力，用于产生制动力一系列专门装置称为制动系统。制动系统作用：使行驶中汽车按照驾驶员规定进行强制减速甚至停车；使已停驶汽车在各种道路条件下稳定驻车；使下坡行驶汽车速度保持稳定。 制动系直接影响着汽车行驶安全性和停车可靠性。本设计通过合理构造分析，制动器形式拟定，并进行了科学合理计算及构造设计，缩短了制动距离、保证制动系统具备良好制动效能热稳定性与水稳定性以及良好操纵稳定性，对保证制动系统工作可靠具备理论与实际意义。1.2 本次制动系统应达到目的1）具备良好制动效能2）具备良好制动效能水稳定性3）制动时汽车操纵稳定性好4）制动效能热稳定性好5）摩擦副磨损后，应有能消除因磨损而产生间隙机构，且调节间隙工作容易，设立自动调节间隙机构1.3 本次制动系统设计内容1 先后制动器设计1）参数计算（同步附着系数、制动器制动力矩、制动器效能因数、踏板力、温升、制动主缸轮缸直径等） 2）构造设计 2 制动主缸设计主缸参数计算、构造设计 3 制动管路布置设计，实现双管路布置4 应用MATLAB进行制动力分派分析基本规定：1）先后鼓式制动器 2） AUTOCAD或CAXA画图1.4 汽车制动系统构成 1）供能装置涉及供应、调节制动所需能量以及改进传能介质状态各种部件。其中产生制动能量某些称为制动能源。人肌体也可作为制动能源。2）控制装置涉及产生制动动作和控制制动效果各种部件，如制动踏板、制动阀等。3）传动装置涉及将制动能量传播到制动器各个部件，如制动主缸和制动轮缸等。4）制动器产生阻碍车辆运动或运动趋势力部件。较为完善制动系统还具备制动力调节装置、报警装置、压力保护装置等附加装置。1.5制动系统类型1）按制动系统功用分类 （1）行车制动系统使行驶中汽车减低速度甚至停车一套专门装置。 （2）驻车制动系统使已停驶汽车驻留原地不动一套装置。 （3）第二制动系统在行车制动系统失效状况下保证汽车仍能实现减速或停车一套装置。 （4）辅助制动系统在汽车下长坡时用以稳定车速一套装置。2）按制动系统制动能源分类 （1）人力制动系统以驾驶员肌体作为唯一制动能源制动系统。 （2）动力制动系统完全依托发动机动力转化成气压或液压进行制动制动系统。 （3）伺服制动系统兼用人力和发动机动力进行制动制动系统。按照制动能量传播方式，制动系统又可分为机械式、液压式、气压式和电磁式等。同步采用两种传能方式制动系统可称为组合式制动系统。1.6 制动系工作原理一种以内圆面为工作表面金属制动鼓固定在车轮轮毂上，随车轮一同旋转。在固定不动制动底板上，有两个支承销，支承着两个弧形制动蹄下端。制动蹄外圆面上又装有普通是非金属摩擦片。制动底板上还装有液压制动轮缸，用油管与装在车架上液压制动主缸相连通。主缸中活塞可由驾驶员通过制动踏板来操纵。制动系统不工作时，制动鼓内圆面与制动蹄摩擦片外圆面之间保持由一定间隙，使车轮和制动鼓可以自由转动。制动系统看图1-6要使行驶中汽车减速，驾驶员应踩下制动踏板，通过推杆和主缸活塞，使主缸内油液在一定压力下流入轮缸，并通过两个轮缸活塞推动两制动蹄绕支撑销转动，上端向两边分开而以其摩擦片压紧在制动鼓内圆面上。这样，不旋转制动蹄就对旋转制动鼓作用一种摩擦力矩，其方向与车轮行驶方向相反。制动鼓将该力矩传到车轮后，由于车轮与路面间有附着作用，车轮对路面作用一种向前圆周力，同步路面也对车轮作用着一种向后反作用力，即制动力。制动力由车轮通过车桥和悬架传给车架及车身，迫使整个汽车产生一定减速度，制动力越大，则汽车减速度越大。当放开制动踏板时，复位弹簧将制动蹄拉回答位，摩擦力矩和制动力消失，制动作用即行终结。1-6制动系统图 第2章 汽车制动系统方案拟定汽车制动系统设计是一项综合性、系统性设计，它涉及到制动系统整体设计和零件设计，设计规定中既体现了对整体规定，又有对各零件各自性能规定。对制动系整体性能，除了上面所说以外，尚有使用性能良好，故障少等规定。对零部件除了能实现各自功能外，还规定它与其她组装起来配合能力，协作能力良好，因而，在制动系统设计前，应先提出制动系统综合设计方案。2.1 汽车制动器形式选取1）制动器按其直接作用对象不同可分为车轮制动器和中央制动器。前者旋转元件固定装在车轮或半轴上，即制动力矩直接作用在两侧车轮上。后者制动力矩必要通过驱动桥在分派到两侧车轮上。车轮制动器普通用于行车制动，也有兼用第二制动和驻车制动。中央制动器用于驻车制动，其长处式制动力矩须通过驱动轴放大后传到车轮。因而容易满足操纵手力小规定，但在应急制动时往往导致传动轴超载。当前，由于车速高，相应急制动可靠性规定更严格。在中、高档轿车及总重在15T如下货车上，多在后轮制动器上附加手动机械驱动机构，也不再设立中央制动器。2）制动器所用张开式装置型式可分为液压轮缸、非平衡式凸轮式、平衡凸轮式、楔块式机械张开机构3）制动系按制动能量传播方式 制动系统可分为机械式、液压式、气压式、电磁式等。同步采用两种以上传能方式制动系称为组合式制动系统。 本次设计轻型货车采用是液压式制动系统。4）普通制动器都是通过其中固定元件对旋转元件施加制动力矩，使后者旋转角速度减少，同步依托车轮与地面附着作用，产生路面对车轮制动力以使汽车减速。凡运用固定元件与旋转元件工作表面摩擦而产生制动力矩制动器都成为摩擦制动器。当前汽车所用摩擦制动器就其摩擦副构造型式可分为鼓式和盘式带式三大类。她们区别在于前者摩擦副中旋转元件为制动鼓，其圆柱面为工作表面；后者摩擦副中旋转元件为圆盘壮制动盘，其端面为工作表面。带式之用做中央制动器。本次设计轻型货车制动器为双鼓式液压轮缸式制动器2.2 鼓式制动器长处及其分类鼓式制动器具备自刹作用：由于刹车时令蹄片外张，车轮旋转连带着外张刹车鼓扭曲一种角度，刹车时蹄片外张力(刹车制动力)越大，则情形就越明显，因而，普通大型车辆还是使用鼓式刹车，除了成本较低外，大型车与小型车鼓刹，差别只有大型车采用气动辅助，而小型车采用真空辅助来协助刹车。 鼓式制动器制造技术规定比较低，因而制导致本要比碟式刹车低。因此本次设计所采用制动器为鼓式制动器。鼓式制动器有内张型和外束型两种。前者制动鼓以内圆为工作表面，应用广泛。后者制动鼓工作表面则是外圆柱面，应用较少。鼓式制动器按蹄类型还分为领从蹄式制动器如图a，双领蹄式如图b，双向双领蹄式如图c，双从蹄式如图d，单向自增力式如图e，双向自增力式制动器如图f。比较各种制动器效能因数于摩擦系数可知：增力式制动器效能最高、双领蹄次之、领从蹄又次之、而双从蹄效能最低。但若就效能因数稳定性而言，名词排列正好相反，双从蹄最佳，增力式最差。双领蹄式制动器正向效能相称高，但倒车时则变成双从蹄式，效能大降。诸多中级轿车前轮制动器采用双领蹄式，这是由于此类汽车迈进制动时前轴动轴荷及附着力不不大于后轴，倒车制动时则相反，正与这种制动器特点相适应。双向双领蹄式制动器在 迈进和倒退制动时效能不变，故广泛应用于中，轻型货车及某些轿车先后轮。但用作后轮制动器时需另设中央制动器。双领蹄式制动器荷双向双领蹄式制动器中有两个轮缸。双领蹄式制动器两蹄片各有其固定支点，并用各具备一种活塞两个轮缸张开蹄片。双向双领蹄式制动器，两蹄片浮动。用各有两个活塞轮缸张开双蹄片。与双领蹄式制动器比较，双向双领蹄式制动器特点式制动鼓无论朝哪个方向转动，制动效能都不变。增力式制动器两蹄片之间互相连接，两蹄都式领蹄，次领蹄轮缸张开后作用效果很西欧啊或次领蹄轮缸不存在张开。然而由主领蹄自行增势作用所导致且比主领蹄张开力后大得多支点反力F传到次领蹄下端，成为次领蹄张开力，采用增力式制动器后，及时制动驱动机构中不用伺服装置，也可以借很西欧啊踏板力得到很大制动力矩。但因其效能大不稳定且效能因数太高容易发生制动自馈，故设计时应妥善选取几何参数，吧效能因数限制在一定限度，且需选用摩擦性能稳定摩擦片。单向增力时制动器在倒车制动时效能大为减少，之有少数轻，中型货车和轿车用作前轮制动器。此外，双领蹄式制动器，由于其构造呈中心对称，因而领蹄对鼓作用合力正好互相平行，属于平衡式制动器。领从蹄与其她型式制动器均不能保证这种平衡，是非平衡式制动器。非平衡式制动器将对轮毂轴成导致附加径向载荷并且领蹄或次领蹄摩擦片表面单位压力不不大于从蹄磨损较严重，为使衬片寿命均衡可将从蹄式衬片包角恰当减小。由于本次设计是轻型货车制动器，汽车在制动时轴荷要前移原理前轮制动力应不不大于后轮，如果后轮制动力不不大于前轮且先制动于后轮即后轮先抱死时汽车将浮现制动跑偏或侧滑现象，这将极易导致严重交通事故！因此本次设计前轮选用双增力式鼓式制动器，后轮选用领从蹄式鼓式制动器。2.3 盘式制动器缺陷盘式制动器缺陷：1）效能较低。故用于汽车制动时所需制动促动管路压力较高。普通用于伺服装置2）难以完全防止尘污和锈蚀3）兼用于驻车制动时，需要加装驻车制动传动装置较鼓式制动器复杂。盘式制动器又称为碟式制动器，这种制动器兼作驻车制动器时，所需附加手驱动机构比较复杂,摩擦片耗损量较大，成本贵，衬块工作面小，磨损快，使用寿命短，需要用高材质衬块，需要制动液压高，必要要有助力装置车辆才干使用，因此只能合用于轿车和某些微型车上，不合用于货车上，因而咱们选用鼓式制动器。2.4 制动驱动机构构造形式制动驱动机构用于将驾驶员或其他力源力传给制动器，使之产生需要制动转矩。制动系统工作可靠性在很大限度上取决于制动驱动机构构造和性能。因此一方面保证制动驱动机构工作可靠性；另一方面是制动力产生和撤除都应尽量快，充分发挥汽车制动性能；再次是制动驱动机构操纵轻便省力；最后是加在踏板上力和踩下踏板距离应当与制动器中产生制动力矩有一定比例关系。保证汽车在最抱负状况下产生制动力矩。依照制动力源不同，制动驱动机构普通可以分为简朴制动、动力制动和伺服制动三大类。2.4.1简朴制动系简朴制动系即人力制动系，是单靠驾驶员作用于制动踏板上或手柄上力作为制动力源，而力传递方式又有机械式和液压式两种。机械式靠杆系或钢丝绳传力，构造简朴，造价低廉，工作可靠，但机械效率低，传动比小，润滑点多，且难以保证先后轴制动力对的比例和左右轮制动力均衡因此在汽车行车制动装置中已被裁减。由于这种方式构造简朴、经济性好，工作可靠等长处广泛地应用于中，小型汽车驻车制动器中。液压制动用于行车制动装置。制动长处是作用滞后时间短(0.1s0.3s)，工作压力大(可达10MPa12MPa)，缸径尺寸小，可以安装在制动器内部作为制动蹄张开机构或制动块压紧机构，而不需要制动臂等传动件。这样就减少了非黄载质量。液压制动也有器缺陷。重要是过度受热后会有一某些制动液液化，在管路中形成气泡，严重影响液压传播，使制动系效能减少，甚至完全失效，液压制动广泛应用在轿车，轻型货车及一某些中型货车上。2.4.2动力制动系动力制动即运用发动机动力转化而成，并体现为气压或液压形式势能作为汽车制动所有力源，驾驶员施加于踏板或手柄上力仅用于回路中控制元件操纵。从而可式踏板力较小，同步又又恰当踏板行程。（1）气压制动系气压制动系是动力制动系最常用型式，由于可获得较大制动驱动力，且主车与被拖挂车以及汽车列车之间制动驱动系统连接装置构造简朴、连接和断开均很以便，因而被广泛用于总质量为8t以上特别是15t以上载货汽车、越野汽车和客车上。但气压制动系必要采用空气压缩机、储气筒、制动阀等装置，使其构造复杂、笨重、轮廓尺寸大、造价高；管路中气压产生和撤除均较慢，作用滞后时间较长(0.3s0.9s)，因而，当制动阀到制动气室和储气筒距离较远时，有必要加设气动第二级控制元件继动阀(即加速阀)以及快放阀；管路工作压力较低(普通为0.5MPa0.7MPa)，因而制动气室直径大，只能置于制动器之外，再通过杆件及凸轮或楔块驱动制动蹄，使非簧载质量增大；此外，制动气室排气时也有较大噪声。（2）气顶液式制动系气顶液式制动系是动力制动系另一种型式，即运用气压系统作为普通液压制动系统主缸驱动力源一种制动驱动机构。它兼有液压制动和气压制动重要长处。由于其气压系统管路短，故作用滞后时间也较短。显然，其构造复杂、质量大、造价高，故重要用于重型汽车上，一某些总质量为9t11t中型汽车上也有所采用。（3）全液压动力制动系全液压动力制动系除了具备普通液压制动系统长处外，还具备操纵轻便、制动反映快、制动能力强、受气阻影响较小、易于采用制动力调节装置和防滑移装置，及可与动力转向、液压悬架、举升机构及其她辅助设备共用液压泵和储油罐等长处。但其构造复杂、精密件多，对系统密封性规定也较高，并未得到广泛应用，当前仅用于某些高档轿车、大型客车以及很少数重型矿用自卸汽车上。2.4.3伺服制动系伺服制动系是在人力液压制动系中增长由其她能源提供助力装置，使人力与动力并用。在正常状况下，其输出工作压力重要由动力伺服系统产生，而在伺服系统失效时，仍可全由人力驱动液压系统产生一定限度制动力。因而，在中级以上轿车及轻、中型客、货车上得到了广泛应用。按伺服系统能源不同，又有真空伺服制动系、气压伺服制动系和液压伺服制动系之分。其伺服能源分别为真空能(负气压能)、气压能和液压能。综上所述，通过比较与分析，本次设计轻型货车采用液压传动。2.5 制动管路形式选取为了提高制动驱动机构工作可靠性，保证行车安全，制动管路普通都采用分立系统，即全车所有行车制动器液压或气压管路分属于两个或更多互相隔绝回路。这样，虽然其中一种回路失效后，另一种回路依然可以起作用。普通多设计成双回路。下图为双轴汽车液压式制动驱动机构双回路系统5种分路方案图。选取分路方案时，重要是考虑其制动效能损失限度、制动力不对称状况和回路系统复杂限度等。（a） （b） （c） （d） （e）图22双轴汽车液压双回路系统5种分路方案图1双腔制动主缸2双回路系统一种回路3双回路系统另一分路图22（a）为一轴对一轴II型，前轴制动器与后桥制动器各用一各回路。其特点是管路布置最为简朴，可与老式单轮缸鼓式制动器相配合使用，成本较低，当前在各类汽车特别使商用车上用最广泛。对于这种形式，若后轮制动回路失效，则一旦前轮抱死即极易丧失转弯制动能力。对于采用前轮驱动因而前轮制动强于后轮乘用车，当前制动回路失效而单用后桥制动时，制动力将严重局限性，并且，若后桥负荷不大于前轴负荷，则踏板力过大时易使后桥车轮抱死而汽车侧滑。图22（b）X型构造也很简朴，直行制动时任一回路失效，剩余总制动力都能保持正常值50%，但是，一旦某一管路破损导致制动力不对称，此时前轮超制动力大一边绕主销转动，使汽车丧失稳定性。因而这种方案合用于主销偏移距为（达20mm）汽车上，这时，不平衡制动力使车轮反向转动，改进了汽车稳定性。图23（c）一轴版对半轴HI型。两侧前制动器半数轮缸和所有后轮制动器轮缸属一种回路，别的前轮缸属另一回路。图24（d）半轴一轮对半轴一轮LL型。两个回路分别对两侧前轮制动器半数轮缸和一种后轮制动器器作用。图25（e）双半轴对双半轴HH型。每个回路均只对每个前、后制动器半数轮缸器作用。这种形式双回路制动效能最佳。HI，LL，HH型构造均比较复杂。LL型与HH型在任一回路失效时，前、后制动力比值均与正常状况下相似，剩余总制动力可达到正常值50%左右。HI型单用一轴半回路时剩余制动力较大，但此时与LL型同样，紧急制动状况下后轮极易先抱死。综合各个方面因素和比较各回路形式优缺陷。本次设计选取了半轴一轮对半轴一轮（LL）型回路。2.6 液压制动主缸方案设计为了提高汽车行驶安全性，当代汽车行车制动装置均采用双回路制动系统。双回路制动系统制动主缸为串列双腔制动主缸，因而用与单回路制动系单腔制动主缸已被裁减。制动主缸由灰铸铁制造，也可以采用低碳钢冷挤成形；活塞可用灰铸铁，铝合金或中碳钢制造。主缸作用是将驾驶员踩到制动踏板上压力传递到四个车轮制动器以使汽车停车。主缸将驾驶员在踏板上机械压力转变为液压力，在车轮制动器处液压力转（变为机械力。主缸运用液体不可压缩原理，将驾驶员踏板运动传送到车轮制动器。主缸由储液罐和主缸体构成。储液罐提供主缸工作制动液。当前所有储液罐都是分体设计，即两个独立活塞有两个独立储液区域。分体设计分别为前轮和后轮，或一种前轮一种后轮液压系统供液，以防一种液压系统失效影响另一种液压系统。本次设计采用制动主缸为串列双腔制动主缸。如图所示，该主缸相称于两个单腔制动主缸串联在一起而构成。储蓄罐中油经每一腔进油螺栓和各自旁通孔、补偿孔流入主缸前、后腔。在主缸前、后工作腔内产生油压，分别经各自得出油阀和各自管路传到前、后制动器轮缸。主缸不制动时，前、后两工作腔内活塞头部与皮碗正好位于前、后腔内各自得旁通孔和补偿孔之间。当踩下制动踏板时，踏板传动机构通过制动推杆15推动后腔活塞12前移，到皮碗掩盖住旁通孔后，此腔油压升高。在液压和后腔弹簧力作用下，推动前腔活塞7前移，前腔压力也随之升高。当继续踩下制动踏板时，前、后腔液压继续提高，使前、后制动器制动。 撤出踏板力后，制动踏板机构、主缸前、后腔活塞和轮缸活塞在各自回位弹簧作用下回位，管路中制动液在压力作用下推开回油阀流回主缸，于是解除制动。若与前腔连接制动管路损坏漏油时，则踩下制动踏板时，只有后腔中能建立液压，前腔中无压力。此时在液压差作用下，前腔活塞7迅速前移到活塞前端顶到主缸缸体上。此后，后缸工作腔中液压方能升高到制动所需值。若与后腔连接制动管路损坏漏油时，则踩下制动踏板时，起先只有后缸活塞12前移，而不能推动前缸活塞7，因后缸工作腔中不能建立液压。但在后腔活塞直接顶触前缸活塞时，前缸活塞前移，使前缸工作腔建立必要液压而制动。由此可见，采用这种主缸双回路液压制动系，当制动系统中任一回路失效时，串联双腔制动主缸另一腔仍能工作，只是所需踏板行程加大，导致汽车制动距离增长，制动力减小。大大提高了工作可靠性。第3章 制动系统重要参数拟定3.1 轻型货车重要技术参数设计参数：整车质量：满载：3600kg，空载：1750kg质心位置：a=1.40m b=1.30m hg=0.85m(空载)hg=0.83m（满载） 轴距：L=2.7m轮距：B=1.6m轮胎规格：245/70R16 r=1625.4+2450.72=749.4mm 依照汽车实用技术手册车轮滚动半径r=750+5-（245+5）2=255mm轮辋直径为1625.4=406mm汽车最高行驶速度：V=150km/h3.2 同步附着系数拟定轿车制动制动力分派系数采用恒定值得设计办法。欲使汽车制动时总制动力和减速度达到最大值，应使前、后轮有也许被制动同步抱死滑移，这时各轴抱负制动力关系为F+F=G F/ F=（L2-G）/(L1-hg)式中：F：前轴车轮制动器制动力 F：后轴车轮制动器制动力G：汽车重力L1：汽车质心至前轴中心线距离L2：汽车质心至后轴中心线距离hg：汽车质心高度由上式可知，先后轮同步抱死时前、后轮制动器制动力是函数，如图所示，图上I曲线即为轿车先后轮同步抱死先后轮制动器制动力分派曲线（抱负先后轮制动器制动力分派曲线）。如果汽车先后轮制动器制动力能按I曲线规定匹配，则能保证汽车在不同附着系数路面制动时，先后轮同步抱死。然而，当前大多数汽车先后制动器制动力之比为定值。惯用前制动器制动力与汽车总制动力之比来表白分派比例，称为制动器制动力分派系数，并以符号 来表达，即= F/ F当汽车在不同值路面上制动时，也许有如下3种状况。1)当时，线在I线下方，制动时总是前轮先抱死。这是一种稳定工况，但在制动时汽车有也许丧失转向能力，附着条件没有充分运用。2)当时，线在I线上方，制动时总是后轮先抱死，因而容易发生后轴侧滑使汽车失去方向稳定性。3）当=时，前、后轮同步抱死，是一种稳定工况，但也失去转向能力。前、后制动器制动器制动力分派系数影响到汽车制动时方向稳定性和附着条件运用限度。要拟定值一方面要选用同步附着系数。3.3 前、后轮制动力分派系数拟定由于国内道路条件还较差，车速也不也许设计太高，推荐同步系数选取轿车=0.550.8普通货车取=0.45-0.7 本次轻型货车设计取取=0.7 取=0.63.3 前、后轮制动力分派系数拟定依照公式：制动力分派系数=（b+hg）/L得：=（1300+0.7830）/2700=0.69式中 ：同步附着系数b：汽车重心至后轴中心线距离L：轴距hg:汽车质心高度3.4 鼓式制动器重要参数拟定1）制动鼓直径D轿车D/Dr=0.640.74 货车D/Dr=0.700.83这里选D/Dr=320/1625.4=0.78mm R=160mm由于给定轻型货车轮胎规格为245/70R16因此，先后轮制动鼓直径D=320mm2） 摩擦衬片宽度b和 包角b/D=0.18 b/320=0.18 b=57.6 取60mm制动鼓半径R拟定后，摩擦衬片宽度b和包角便决定了衬片摩擦面积Ap，Ap越大则制动时所受单位面积正压力和能量负荷越小，从而磨损特性越好Ap随汽车总重而增长，给定轻型总重量Ga=36009.8/1000=35.28KN查汽车设计书得Ap=150250 (cm)Ap=Rb=16060123/180=205.98 cm符合规定选用前轮摩擦衬片包角=102=123摩擦衬片起始角=48 =30后轮摩擦衬片包角=90摩擦衬片起始角=90/2=9090/2=453） 制动器中心到张开力P作用线距离e在保证轮缸或制动凸轮可以布置于制动鼓内条件下，应使距离e尽量大，以提高制动效能。e=90mm4）制动蹄支承点位置坐标a和cA取0.73R=118mm c=0.82 R=132mm5）整车制动性能同步附着系数按公式计算=(L-b)/hgL-轴距Hg重心高-制动分派系数=（b+hg）/L得：=（1300+0.7830）/2700=0.69=(27000.69-1300)/830=0.676）适应性系数 适应性系数也称附着系数运用率，它表达整车最大也许运用制动力矩与附着力之比，既表征在各种道路上附着重量运用限度。可用下式计算。即当前轮一方面抱死时=L/ L+(-)hg当时，即当后轮一方面抱死时：=L/ L+(-)hg时，取=0.7，=L/ L+(-)hg=2700/2700+0.03830=0.99时，取=0.6，=L/ L+(-)hg=2700/2700+0.07830=0.97可见当时更大某些。7）制动器温升计算制动时，由于制动鼓和摩擦片之间作用，产生了大量热。在紧急制动时，因时间短，热量来不及散到大气中去，几乎全被制动鼓所吸取使之温度升高。 实践表白，从速度Va=30km/h紧急制动到完全停车制动鼓温升不应超过15其温升按下式计算：t=1/1084584.19(Gv/ncg)=1/1084584.19(3600030/0.48246=6.1合格3.5 制动器制动力矩拟定为保证汽车有良好制动效能和稳定性，应合理拟定前、后轮制动器制动力矩。对于选用较大各类汽车，应从保证汽车制动时稳定性出发，来拟定各轴最大制动力矩。当时，相应极限制动强度q，故所需后轴和前轴最大制动力矩为T=Z=（a-qhg）rT=其中q=a/a+(-)hg=12000.8/1200+(0.8-0.7) 830=0.748轮胎规格：245/70R1162r=1625.4+2450.72=749.4mm r=374.7mm则后轴制动力矩T=（a-qhg）r=36000/2700（1400-0.7830) 0.8374.7=3100000Nm m一种后轮制动力矩= T/2=1550000 Nmm前轴制动力矩T=0.69/0.313100000=6900000 Nmm一种前轮制动力矩= T/2=3450000 Nmm3.6 制动器制动因数计算在评价不同构造型式制动器效能时，惯用一种无因数指标，称为制动器效能因数。也就是在制动鼓或制动盘作用半径上所得到摩擦力与输入力之比1.后轮领从蹄效能因数 ：1）领蹄效能因数Kt= =1.36/(0.73/1.1cos16.7sin16.7)-1=0.86制动蹄支承点位置坐标a=118mm=h/R=(a+e)/R=(118+90)/160=1.36制动器中心到张开力P作用线距离e=90mm 制动鼓半径 R=160mm 摩擦衬片包角 =90=l/R=176/160=1.1l=(4sin/2)/ (+sin)R=176mm摩擦片摩擦系数=0.30.5 取0.3=arctan=arctan0.3=16.7=90/2=9090/2=45=/2+-/2=16.72）从蹄效能因数=-/2-/2+=90-45-90+16.7=-28.3Kt=1.36/2.51+1=0.37后轮总效能因数 Kt= Kt +Kt=0.86+0.37=1.232.前轮双向自增力效能因数：摩擦衬片包角=102=123摩擦衬片起始角=48 =30制动蹄支承点位置坐标a=118mm制动蹄支承点位置坐标c=132mm制动器中心到张开力P作用线距离e=90mm 制动鼓半径 R=160mm 摩擦衬片包角 =90hp轮缸张开力P作用线到支承销距离=42mm摩擦片摩擦系数=0.30.5 取0.3=arctan=arctan0.3=16.7=90/2=9090/2=45=/2+-/2=16.7次领蹄制动效能因数KtF=1.56/(0.82
