新增生产用工业电视项目监控系统及设备采购(含安装)投标标书技术部分-标书.doc

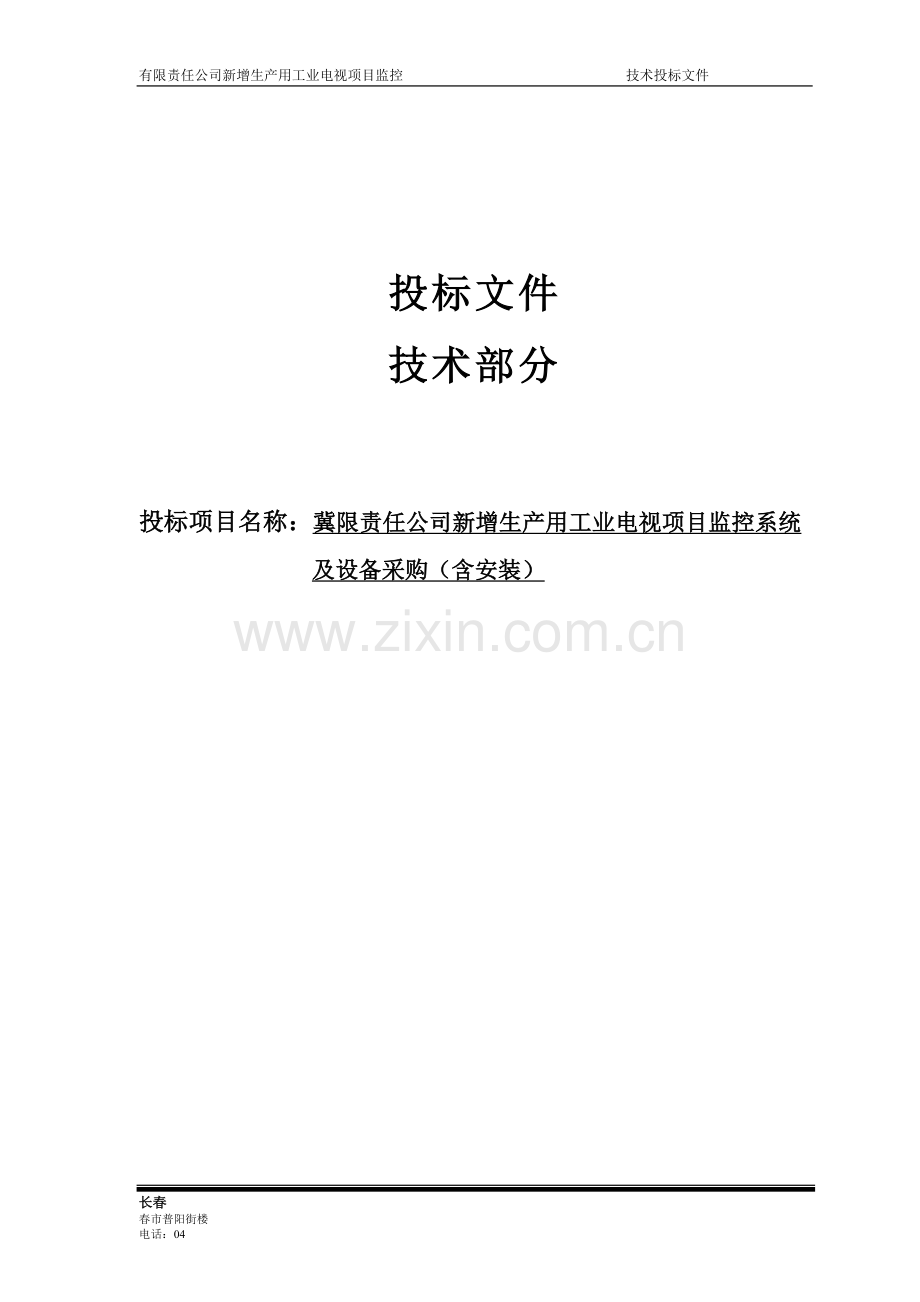

有限责任公司新增生产用工业电视项目监控 技术投标文件

投标文件
技术部分

投标项目名称：冀限责任公司新增生产用工业电视项目监控系统及设备采购（含安装）

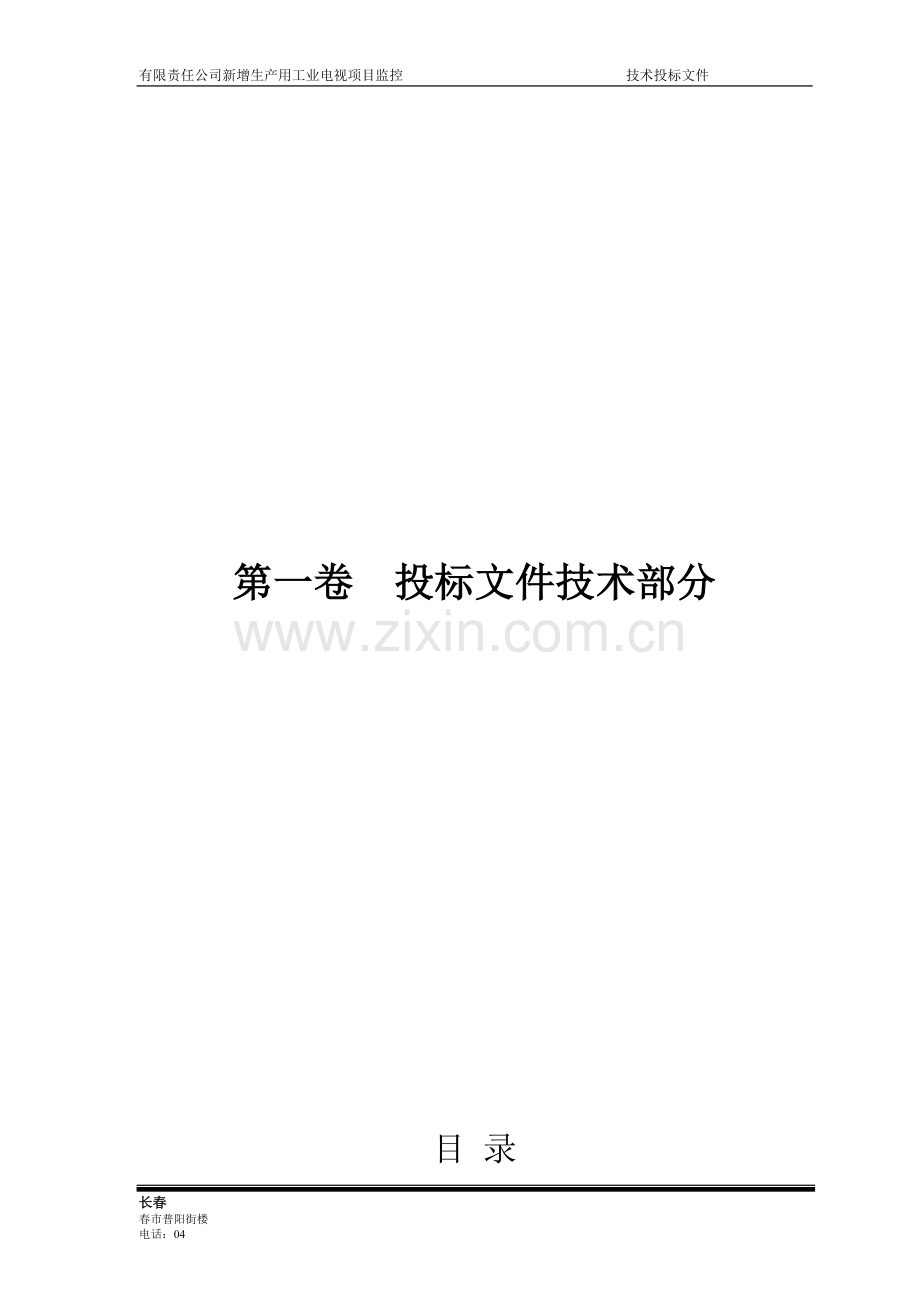

第一卷 投标文件技术部分

目 录
1、泥永吉厂安全防范需求分析及监控系统建设目标 5
1.1、厂区安全防范需求分析 5
1.2、系统建设要求和系统建设目标 6
2、安全防范系统设计原则和设计规范及标准 7
2.1、设计原则 7
2.2、系统设计规范及标准 9
3、安全防范系统设计说明 10
3.1、安全防范系统组成 10
3.2、安全防范系统功能说明 11
3.2.1、视频监控系统功能说明 11
3.3安全防范系统设计框架 12
3.3.1、系统前端部分设计 12
3.3.2、总厂监控中心设计 13
3.3.3、设备安装位置清单 15
3.3.4、系统结构原理图 17
3.3.5、监控系统安全性设计 18
3.4、前端设备 19
4、设备汇总表 20
5、设备选型特性及性能保证 22
5.1、嵌入式网络硬盘录像机 22
5.2、一体化彩色网络摄像机 30
5.3、一体化网络高清球机 33
5.4、海康威视高清解码器 36
5.5、一体型摄像机支架 39
5.6、主控计算机 41
5.7、平台软件 42
5.8、交换机 43
5.9、希捷2TB硬盘 45
5.10、海信48寸液晶电视 46
5.11、液晶电视吊架 47
5.12、光端机 47
6、设备技术方案 51
6.1、系统概述 53
6.2、 系统设计目标 53
6.2.1架构合理 53
6.2.2稳定性和安全性 54
6.2.3产品主流 54
6.2.4低成本低维护量 54
6．3、 系统设计原则、依据 55
6.3.1设计原则 55
6.3.2 设计依据 56
6、4、系统方案设计 57
6.4.1系统架构 58
6.4.2原理图 58
6.4.3线路传输设计 59
6.5、解决方案特色 59
6．6、系统功能介绍 60
6.6.1本地图像监控 60
6.6.2远程图像监控 60
6.6.3电视墙 61
6.6.4电子地图 61
6.6.5录放像管理 61
6.6.6数据备份 62
6.6.7图像抓拍 62
6.6.8告警管理 62
6.6.9系统管理 62
6.6.10扩展功能 63
6.6.11用户管理 63
7、设备质量控制保证措施 64
7.1、公司的质量体系 64
7.2、质量的要素控制 64
7.3、责任追查制度 65
7.4、质量保证体系在本工程的具体体现 66
7.5、货品供应 68
7.6、其它质量保证措施 68
8、设备运输方案工作进度计划及制造进度保证措施 69
9、技术服务的保证措施 70
10、 售后服务承诺及保证措施 71
1、工程质量保证体系 71
2、工程维护 72
3、服务响应时间 72
4、常规维护 72
5、特别服务 72
11、协调承诺及其保证措施 74
11.1、工作计划及协调管理 74
11.2、监督和检查 74
11.3、评审和检查 75
12、设备安装要求及特性 76
12.1、前端摄像机安装要求 76
12.2、控制室要求 76
12.3、前端设备供电要求 77
12.4、控制室系统设备供电要求 77
12.5、防雷接地 77
12.6、电缆敷设 78
12.7、安装工艺方案的施工要求 79
12.8、设备的安装工艺 80

1、冀厂安全防范需求分析及监控系统建设目标
1.1、厂区安全防范需求分析
计算机网络通讯技术、图像压缩处理技术以及传输技术的快速发展，使得安全技术防范行业能够采用最新的计算机通讯和图像处理技术，并通过网络传输数字图像和控制图像，为实现本地和远程图像监控及联网报警系统提供了高效可行而且价格低廉的解决方案。在银行、通讯、电力、水力等国家重点部门和单位，联网监控报警系统已基本建成，对预防和制止犯罪、维护社会经济的稳定起到了重要作用。同时，安防技术水平和设备的提升，又使这些部门和单位成为先进生产力和管理水平的代表。
对水冀行实施全方位立体安全防范，该监控系统的实施将极大推动永吉水泥厂综合管理水平的提高。
1.2、系统建设要求和系统建设目标
基于对安防系统的实际需求，冀东水泥永吉厂对该防范系统提出了明确要求：
所有摄像机均采用网络数字摄像机，对重要区域进行24小时监控，摄像机具备红外夜视功能；整体录像存储1个月以上；现场能够进行监看，操控权限按照甲方要求设定，通过摄像机可及时监看报警区域图像，了解现场情况，重要图像资料及时保存到硬盘上，以便日后查证，还可备份查看。
选型设备要求技术成熟，稳定性高，功能全面，操作简便，性价比优等；
因此方案设计应保障建成后的安防系统将是一个易于扩充、升级和管理使用的远程网络综合信息平台。可实现视频/报警信号采集、系统实时控制、图像数字存储、智能检索录像资料、信号远程传输和远程控制等功能相结合的安全防范和分级管理系统。
设备控制采用总厂监控中心集中式管理和各领导办公室分散式管理相结合模式，整个监控系统的设计原则，使监控中心和各子系统都互不干扰、独立运行并实现其控制功能。系统采用先集中后分散的设计思路，可根据总厂实际需要不断扩充、升级，既有效的保护了项目的投资，又使系统不会落后。本期监控系统的具体建设目标为：
视频监控系统，实现以多种防范手段，提高安全监测系数和监控效果。在外围安装数字智能摄像系统，可灵活设置图像监视模式，如连续录像模式、录像模式等，并且监控中心可任意操作控制前端智能摄像机的转动和镜头的拉伸，以捕捉最佳图像和画面效果。
在总厂设监控中心作为整个安全防范系统的指挥部管理中心。整个案犯系统的运行、设备的控制全由安装在监控中心的智能数字控制主机完成。监控中心将对整个监控系统进行集中管理，同时，可将总裁、各部门经理办公室作为监控系统的分控端，这样足不出户即可了解各监控点的情况，大大节省了管理者的时间，提高了管理效率。
建设多媒体网络安防系统。监控中心的数字智能型主控设备具有强大网络功能，不仅可在厂区内的局域网上进行分控管理，整体安防系统必须采用网络作为基础传输平台。网络系统应满足：主干为千兆以太网、10/100M交换到终端、可对任意端口进行VLAN划分、采用三层交换技术、支持完整的路由协议、安全控制和远程访问安全控制、支持多种网络协议（802.IP、802.IQ、H.323等）、统一的网络管理功能和管理操作系统、可管理所有交换机等设备端口的要求，而且应具有较高的网络安全防护解决方案，高性能服务器或集群服务器满足目前及将来需要。
系统保密性要求
系统要具备较高的保密性，尤其是在传输部分，营区内部应专网专用，采取接入控制（防火墙、MAC地址绑定、）措施，营区之间通过局域网络传输，采取防火墙、安全网关、加密等措施保证系统安全。操作人员严格分级、建立制度，不属于级别范围内的信息绝不能浏览、删除、修改、下载，任何操作信息都要形成日志予以保留，不留漏洞。

2、安全防范系统设计原则和设计规范及标准
2.1、设计原则
为确保系统建成后顺利运行及适应未来技术发展的需要，在本次安防系统工程设计中，我们坚持长远规划分布实施的原则，将系统建设成为一种具有高起点，易于扩充、升级和管理，易于使用的安防系统。在本案中，我公司主要遵循以下设计原则：
2.1.1、实用性及可靠性原则
在本次远程监控系统工程中，我们首先考虑的是实用性和可靠性，遵循面向应用、注重实效、急用先上、逐步完善的原则，以确保使用的技术及设备成熟可靠。
在系统的设计和实施工程中，应该充分考虑系统的可靠性。在整体设计时关键部位必须有充足的备份措施，对于重要的网络部位应当采取先进可靠的容错技术。在本项目中，我们所设计采用的设备无论是集成的外购产品，还是自行开发设计的产品都经过严格的选择与测试。外购产品全部为国内外具有良好声誉、良好产品质量及售后服务信誉的名牌产品。自行开发设计生产的产品及软件全部都是经过国家权威部门实际测试与使用的产品，并经过严格的器件筛选及老化实验，充分保证了设备及系统的可靠性。
2.1.2、先进性、成熟性与可扩展性原则
在满足实用性原则的基础上，并结合冀东水泥永吉厂的实际情况，我们选用先进的设备、优化的结构、综合布线方式及多媒体控制技术，力争将系统的技术水平定位在一个高层次上，以适应新世纪现代生产管理发展的需要。
系统建设适应行业发展，充分考虑发电系统的特点，在整体设计、设备配置、通信方式、管理方式、维护方式等方面具有一定的先进性，采用国际标准的同时又是成熟的技术。
系统具有良好的可扩展性，充分保证能够将今后增加的新设备和新功能简单方便地与原有系统相结合。
2.1.3、开放性和标准化原则
系统中所采用的布线设计、通信协议、系统设备及布线材料都符合国际标准、国家标准、工业标准和各类标准及相关行业标准。充分利用不同网络的优势，将它们有机地结合起来，为信息交换和设备互操作创造有利条件。
系统结构设计及布线材料符合ISO/IEC11801综合布线标准及CECS：72/97《国家建筑与建筑群综合布线系统设计规范》。网络系统硬件设备选型、施工、安装符合ISO9002标准。
2.1.4、经济性原则
在完成系统建设目标的基础上，力争用最少的投资，取得最大的效益。在网络设计、设备选型上，采用高性能价格比的方案和设备，不仅使资金的投入、产出比达到最大值，而且要降低整个系统的运行成本，以较低的人员与资金投入来维持系统的正常运行。
2.1.5、可维护性、可管理性原则
网络设计和设备选型应具备实施安装方便、配置方便等特点，尽可能采用先进的、直观的管理手段，能够合理配置、均衡和调整网络资源，监控网络运行状态，控制网络运行。
我们设计的监控系统除要有很好的可靠性外还应有一定的故障自检和系统恢复能力。工程施工前提供详细布线设计图纸；施工结束后，将提供给用户所有安装及施工图纸、技术资料，便于用户维护和使用。
2.1.6、灵活性原则
我们所提供的系统设计方案具有较强的灵活性，由于我们采用了标准化的布线方式及设备，方便地将传感器侦测、视频监控录像等功能接入本系统，并且便于今后系统扩容和设备的更新。
2.2、系统设计规范及标准
GA/T75-94安全防范工程程序与要求
GA/T74-94安全防范系统通用图形符号
GA/70-94安全防范工程费用概预算编制办法
HYD41-01-1999电子设备安装工程费用定额
GA/T38-92风险等级和防护级别的规定
GB50198-94民用建筑闭路监视电视系统工程技术规范
GB12663-90防盗火灾报警控制器通用技术条件
JGJ/T16-92民用建筑电气设计规范
GBJ232-82中国电气装置安装工程施工及验收规范
CECS 72.95建筑与建筑群综合布线系统工程设计规范
GB14050-93系统接地的形式及安全技术要求
GB4706.1-1998家用和类似用途电器的安全通用要求；
GB/T14536.1-1998家用和多用途电自动控制器通用要求；
GB/T14536.13-1996家用和多用途电自动控制器电动门锁的特殊要求的规定；
ISO 10536和ISO 15693国际标准

3、安全防范系统设计说明
3.1、安全防范系统组成
该安全防范系统具体由视频监控系统组成。
视频监控系统由前端设备、传输设备、中心控制室设备三大部分组成。前端设备由安装在各监控区域的摄像机、支架、云台等组成，负责图像和数据的采集及信号处理。传输设备包括同轴电缆双绞线,光纤和信号线，负责将视频信号传输到监控中心的主控设备。中心控制室设备具体又可分为主控制设备和显示设备，主控设备包括数字智能控制主机及各种模拟控制设备等，负责完成对前端视频信号进行压缩处理、图像切换、变焦变倍操作等所有功能项的控制；显示设备主要是显示器及电视墙，用以实时显示监控区域图像、系统操作界面和观看录像资料.
在中心控制室，原传统的控制方式（模拟方式）是采用分散控制，监控系统各成一体，独立进行操作和控制，不利于操作人员的管理。当前，我们采用先进的计算机多媒体监控方式，通过数字监控主机建立一个全新的控制平台，能够将各子系统功能全部集中在控制平台上，即一台数字智能型控制主机上，只需通过鼠标点击，便可进行综合管理，这样不仅大大增强了系统功能，并且使控制变的更加简单、直观，易于管理和节省资金。

3.2、安全防范系统功能说明
3.2.1、视频监控系统功能说明
（一） 总厂监控中心具有的功能
a 可实时显示任意一路或多路监控点的影音信息，进行实时监测。
b 可对任一路摄像机的显示效果、录像速度进行设置，以达到最佳效果。
c 可对某一路或某几路重要监控点进行多种模式的存储录像。
d 重要录像资料可以备份和播放。
e 可对录像资料进行多种智能检索和回放。
f 可任意控制前端 云台和摄像机镜头，选取最佳角度和距离监测现场情况。
g 具备强大的联网传输功能，可将各路监控信号远传广域网，实现网络监控。
h 实现视频录像，即摄像机工作后可自动启动录像同时启动夜视功能；
i 可在主控室安装模拟电视墙，增强显示效果；
j 通过在数字智能型控制主机上的设置，可将监控信号上传到局域网上，实现远程监控。
k 详细功能请参见设备选型中数字硬盘录像主机的功能介绍。
（二） 各领导办公室作为网络分控端 具有的功能
a 通过网络可以随时观看所有监控点的视频图像。
b 通过网络和分控软件可远程控制各监控点的云台和镜头，摆脱地域限制。
c 可登陆到分厂的监控主机，任意查看以前录像资料。
d 可对分厂前端摄像机的色彩、对比度、饱和度等进行调整。
3.3安全防范系统设计框架
3.3.1、系统前端部分设计

如上图所示部分所有摄像机通过光纤传输和双绞线到光端机，再经光端机输送到主机房。
3.3.2、总厂监控中心设计

注：此图与本次项目无关只供参考
总厂监控中心主机房增加1台DVR用于选择原模拟21路图像中的16路并入整体平台进行显示管理；
发电厂增加8路NVR1台，质检部增加16路NVR1台并录像，矿山增加8路NVR1台并录像，发电厂增加8路NVR1台；
机房部分机房原有显示电视10台，增加1台8路的解码器连接其中8台电视，用于显示平台内视频图像，并可任意组合画面显示，另外两台使用4画面连接显示另外5路视频图像；及相关辅助设备。增加主交换机，将新增设备进行联网，并接入公司内局域网，管理者可通过局域网内任何地方进行实时观看、录像查询等管理，权限可自行管理；机房内增加主控计算机，并安装平台软件，没有接入NVR的新增网络摄像机，可通过网络并入平台内进行管理.
系统运行原理是：所有前端信号线缆，包括视频信号线、控制线、电源线和双绞线，全部集中到监控中心。其次监控视频信号线集中到监控中心后接到硬盘录像机主机，主机上的信号输入终端控制器，在由终端控制器输出到大屏显示。另外，控制线、电源线各自与相应的主控设备连接，提供电源、信号通道。
系统平台设计符合数字化、网络化、智能化理念，将安防系统架构于统一的网络基础上，同时基于设计理念，系统平台将应用服务器集中管理，架构成为服务器云，从而达到系统平台统一的目的。各应用子系统（如视频监控系统、机房系统等）应实现统一的信息管理和数据共享，形成信息共享、网路互通、功能协同的高度集成化体系，有警情时能提供相关的应急预案。
注：此图与本次项目无关只供参考

3.3.3、设备安装位置清单
序号
使用部门
安装位置及用途
单位
数量
备注
1
发电分厂
循环水泵地坑
台
1
固定式摄像头
2

发电机油站
台
1
固定式摄像头
3

四米层进气管路
台
1
固定式摄像头
4

替换原有模拟摄像机
台
2
固定式摄像头
小计
台
5

1
矿山
计量室卸料仓头部
台
1
固定式摄像头
2
20米皮带头部
台
1
固定式摄像头
3
480米皮带尾部
台
1
固定式摄像头
4
480米皮带头部
台
1
固定式摄像头
5
1800米皮带尾部
台
1
固定式摄像头
6
1800米皮带头部
台
1
固定式摄像头
小计
台
6

1
熟料系统
熟料库顶平拉链
台
1
固定式摄像头
2
石灰石输送05至06皮带溜子处
台
1
固定式摄像头
3
石灰石输送06至07皮带溜子处
台
1
固定式摄像头
4
辅料皮带13至16溜子处
台
1
固定式摄像头
5
辅料皮带16皮带头部
台
1
固定式摄像头
6
配料站皮带17至19溜子处
台
1
固定式摄像头
7
入磨皮带02处
台
1
固定式摄像头
8
原料磨排渣皮带
台
1
固定式摄像头
9
原煤皮带05至11溜子处
台
1
固定式摄像头
10
原煤皮带11头部
台
1
固定式摄像头
小计
台
10

1
水泥系统
熟料库下
台
2
固定式摄像头
2
石灰石库下
台
2
固定式摄像头
3
矿渣皮带秤
台
2
固定式摄像头
4
石膏地坑
台
1
固定式摄像头
小计
台
7

1
质检部
辅料堆棚（02）、石膏上料堆（18）（看取样过程）
台
1
固定式摄像头
2
生料均化库（06）（08）（出磨、入窑取样点个一个）
台
2
固定式摄像头
3
脱硫石膏棚（（20）石膏棚、块状石膏皮带刚上地面石膏棚是否卸车如何取样）
台
1
固定式摄像头
4
烧成窑头（09）（熟料取样点）
台
1
固定式摄像头
5
熟料库（14）（出厂熟料（熟料放料），两个口各一个）
台
2
固定式摄像头
6
出磨水泥（水泥库（24））（水泥取样点）
台
1
固定式摄像头
7
散装、袋装水泥（散装二楼、包装机靠近提升机）
台
2
固定式摄像头
8
煤场
台
1
固定式摄像头
小计
台
11

1
库房
库房过道
台
2

2
库房门前两侧
台
2

小计
台
4

1
生产运行部
两个熟料库之间
台
1
远近可调
2
冬储熟料堆场
台
1
左右、远近可调
小计
台
2

总计
台
45

注：安装时按照现场实际情况确定具体安装位置。
3.3.4、系统结构原理图

注：此图与本次项目无关只供参考
3.3.5、监控系统安全性设计
在本监控系统中，为了保证系统的安全性特提出以下设计方案：
1）为了防止对监控系统的不正当利用，我们在进入监控 分控系统时设置了各自的身份验证，只有通过了身份验证方可登陆对各项功能进行操作。系统中，我们设置系统管理员具有最高管理权限，可以对各监控点进行授权，只有经过授权的分控点才可对监控点进行监视和控制。采用此办法，便可根本杜绝利用监控系统进行的一切不正当行为。
2）对于系统电源的管理，我们建议在主控中心统一为摄像机提供电源，以防止人为前端断电。同时可考虑为整个监控系统统一配备UPS不间断电源，保证在断电的情况下不影响监控系统正常工作。
3）数字录像的安全性策略：我们所采用的数字智能型控制主机具有掉电重启功能，以及权限设置、数据备份和报警等功能。可对视频图像源任意授权，实施数字监控和录像。当前端设备遭破坏致使视频图像丢失时，系统会有报警提示，通知使用者出现错误的图像源等信息，并指导使用者进行设备调整；达到使用要求。
3.4、前端设备
前端设备是指以公开方式安装在现场的摄像系统，包括CCD摄像机、镜头、防护罩、支架等。摄像机是系统中最关键的设备之一，其技术指标直接决定整个系统的技术性能和工作质量。
网络红外一体机43台；网络智能红外球机2台；将质检部现有4台模拟摄像机安装至库房，质检部全部使用数字网络摄像机，库房全部使用模拟摄像机，方便统一接入；发电厂原有2台模拟摄像机更换为网络红外一体机，方便统一接入和使用。

4、设备汇总表
吉厂视频监控系统设备数量及清单

1
130万像素高清网络红外一体机
DS-2CD2T10D-I5
1/3" CMOS 130万像素日夜型防尘防水筒形摄像机，4mm(6mm,8,12,16mm可选)，日夜型(ICR)，阵列灯红外最远50米，DC12V/PoE，IP66
台
43
发电厂增加2台替换原有模拟摄像机（品牌海康威视）
2
支架
DS-1212ZJ

个
43
（品牌海康威视）
3
电源
监控专用12V2.0A
(粤威12V2A)
个
43
汕头市粤威实业公司
4
130万像素高清网络红外高速球(吊装和壁装可选)
DS-2DE7174-A
130万/20倍光学/超低照度/3D降噪/低码率/ROI/三码流/透雾/强光抑制//IP66/红外150米
台
2
（品牌海康威视）
5
支架
DS-1601ZJ

个
2
（品牌海康威视）
6
液晶电视
海信48寸
LED 48寸 分辨率1920*1080
台
1
用于矿山
7
电视吊装支架
NB T3260
NB T3260
套
1
昆山泓杰电子公司
8
8路NVR硬盘录像主机
DS-7708N-E4
8路50M接入带宽
1.5U机箱
4个SATA接口
1个HDMI、1个VGA接口
1个USB2.0接口，1个USB3.0接口
2个千兆网口
6路1080p解码，支持600W高清视频解码
支持智能SMART接入，支持智能侦测后检索、智能回放、备份等
台
3
发电厂1台，矿山1台，机房生产运行部1台 （品牌海康威视）
9
16路DVR硬盘录像机
DS-8116HWS-SH
16路模拟视频接入
台
1
选择16路原机房图像接入平台系统 （品牌海康威视）
10
32路NVR智能分析网络硬盘录像机
DS-8632N-ST
32路100M接入带宽(这里32路，为集成H3C的摄像头)
2U普通机箱
8个SATA接口
1个HDMI、1个VGA接口
2个USB2.0接口，1个USB3.0接口
2个千兆网口(优势：网络隔离功能)
6路1080p解码，支持600W高清视频解码
支持智能SMART接入，支持智能侦测后检索、智能回放、备份等
台
1
质检部1台 （品牌海康威视）
11
硬盘
希捷2T
ST2000VX000 7200转
块
7
生产运行部1块，库房1块，质检部3块，矿山2块
12
交换机
S2700-26TP-EI-AC

台
3
质检部1台，矿山1台，发电厂1台（品牌华为）
13
平台软件
IVMS4200

套
1
免费，可接入IP地址100以内，管理50客户端（海康）
14
管理计算机
ThinkCentre M8500t
I5-4570/4G/1T/DVDRW/2G 独显
套
1
安装平台软件（联想品牌）
15
解码器
DS-6408HD-T
4*800W/8*500W/16*1080P/32*720P/64*4CIF
台
1
（品牌海康威视）
16
高清网络光端机
DS-3D04T-A
• 10/100BaseT（X）（RJ45接口）；
• 单模单纤，传输距离可达20公里；
• 支持IEEE802.3、IEEE802.3u、IEEE802.3x网络标准；
• 存储和转发交换方式；
• 广播风暴防护；
• 数据交换延时小于5us；
• 支持QoS技术；
• 超过10万小时的平均无故障时间；
• 全金属封闭结构，工作温度范围可以达到-30~70 ˚C；
• 工业级设计,安装简便、即插即用。
台
21
海康威视
17
高清网络光端机
DS-3D01T-A
10/100M单模单纤20公里
台
13
海康威视
18
高清网络光端机
DS-3D01R-AU
10/100M单模单纤20公里，卡式
台
16
海康威视
19
4U机箱
DS-3K01-19S
19英寸4U，双电源备份，19槽，黑色机箱
台
1
海康威视
20
配电箱
200mm*300mm*400mm
配电源开关、DIN轨道、底盘等
个
20
箱体厚度:0.8mm喷涂
21
网线
超五类屏蔽
(CAT5E、PE材质、室外阻水、305M/箱） （标准：YD-1019）
箱
19
江苏帝一集团有限公司
22
电源线 2*1.5
RVV2X1.5
国标（GB5023-1997）、RVV2*1.5mm
米
6000
江苏帝一集团有限公司
23
视频线

国标（GB\T14864-93）、SYV75-5
米
400
江苏帝一集团有限公司
24
镀锌钢管
G25

米
1300
GB-G25
25
光缆
GYXTW-4B1
GYXTW型中心束管式4芯单模光缆 (标准：YD\T901)
米
24000
江苏帝一集团有限公司
26
光纤熔接
光纤跳线、熔接盒、耦合器
4芯单模光缆配套
套
23
天津立孚
27
48光纤熔接盒
OTDB-48
（含尾纤、耦合器）
48口满配，单模SC，4U
套
1
天津立孚
28
网络机柜
图腾
600*800*1200
台
1
（图腾品牌）质检部
29
辅材
水晶头、胀栓、钢线、软管、VGA线缆等

套
1

以上设备清单为标书给出，具体我方单独给出详细清单及报价

5、设备选型特性及性能保证
5.1、嵌入式网络硬盘录像机
1. DS-7708N-E4

功能特性：
可接驳符合ONVIF、PSIA、RTSP标准及众多主流厂商的网络摄像机；
支持500W像素高清网络视频的预览、存储与回放；
支持IPC集中管理，包括IPC参数配置、信息的导入/导出、语音对讲和升级等功能；
支持HDMI与VGA同时输出，输出分辨率最高均可达1920x1080p；
全新的UI操作界面，支持一键开启录像功能；
支持冗余录像和假日录像；
支持即时回放功能，在预览画面下对指定通道的当前录像进行回放，并且不影响其他通道预览；
支持最大16路4CIF实时同步回放及多路同步倒放；
支持标签定义、查询、回放录像文件；
支持重要录像文件加锁保护功能；
支持硬盘配额和硬盘盘组两种存储模式，可对不同通道分配不同的录像保存容量或周期；
支持4个SATA接口， 可选支持1个eSATA盘库，用于录像和备份；
双千兆网卡，支持网络容错以及双网络IP设定等应用；
支持海康威视DDNS域名解析系统；
支持网络检测（网络流量监控、网络抓包、网络通畅）功能。

视音频输入
网络视频输入
8路
网络视频接入带宽
50Mbps

视音频输出
HDMI输出
1路，分辨率：1024x768/60Hz，1280x720/60Hz，
1280x1024/60Hz，1600×1200/60Hz，1920x1080p/60Hz
VGA输出
1路，分辨率：1024x768/60Hz，1280x720/60Hz，
1280x1024/60Hz，1600×1200/60Hz，1920x1080p/60Hz
音频输出
1个，RCA接口（线性电平，阻抗：1kΩ）

视音频编解码参数
录像分辨率
5MP/3MP/1080p/UXGA/720p/VGA/
4CIF/DCIF/2CIF/CIF/QCIF
回放分辨率
UXGA/720P/VGA/4CIF/DCIF/2CIF/CIF/QCIF
同步回放
8路

录像管理
录像/抓图模式
手动录像、定时录像、移动侦测录像、报警录像、
动测或报警录像、动测和报警录像
回放模式
即时回放、常规回放、事件回放、标签回放、日志回放
备份模式
常规备份、事件备份

硬盘驱动器
类型
4个SATA接口,选配eSATA接口
最大容量
每个接口支持容量最大4TB的硬盘

外部接口
语音对讲输入
1个，RCA接口（电平：2.0Vp-p，阻抗：1kΩ）
网络接口
2个，RJ45 10M/100M/1000M自适应以太网口
串行接口
1个，标准RS-485串行接口(预留)；
1个，标准RS-232串行接口
USB接口
2个USB2.0，1个USB3.0
报警输入
16路
报警输出
4路

网络管理
网络协议
IPv6、UPnP(即插即用)、NTP（网络校时）、SADP（自动搜索IP地址）、PPPoE(拨号上网）、DHCP（自动获取IP地址）等

其他
电源
AC 220V
功耗（不含硬盘）
≤20W
工作温度
-10℃--＋55℃
工作湿度
10％--90％
机箱
19英寸标准1.5U机箱
尺寸
445mm（宽）×390mm（深）×70mm（高）
重量（不含硬盘）
≤4Kg

2. DS-8116HWS-SH

功能特性
支持所有模拟通道支持WD1实时编码；
支持HDMI、VGA、CVBS同时输出，HDMI与VGA输出分辨率最高均可达1920x1080p；
支持冗余录像、假日录像和抓图配置；
支持即时回放功能，在预览画面下对指定通道的当前录像进行回放，并且不影响其他通道预览；
支持最大16路WD1同步回放及多路同步倒放；
支持标签定义、查询、回放录像文件；
支持重要录像文件加锁保护功能；
支持硬盘配额和硬盘盘组存储模式，可对不同通道分配不同的录像保存容量或周期；
支持8个SATA接口，1个eSATA盘库，可用于录像和备份；
16路机型带双千兆网卡，支持网络容错、负载均衡以及双网络IP设定等应用；
支持海康威视DDNS域名解析服务；
支持远程零通道预览，使用1路零通道编码视频，预览多通道分割的视频画面，充分获取监控图像信息的同时节省网络传输带宽；
支持网络检测（网络流量监控、网络抓包、网络通畅）功能。
音频输入
模拟视频输入
16路，BNC接口（电平：1.0Vp-p，阻抗：75Ω），
PAL/NTSC自适应
音频输入
4路，BNC接口（电平：2.0Vp-p，阻抗：1kΩ）

视音频输出
CVBS输出
2路，BNC接口（电平：1.0Vp-p，阻抗：75Ω）
分辨率：PAL制式704*576、NTSC制式704*480
环通输出
16路，BNC接口（线性电平，阻抗：600Ω）
HDMI输出
1路，分辨率：1920×1080/60HZ、1280×1024/60HZ、1280×720/60HZ、
1024×768/60HZ
VGA输出
1路，分辨率：1920×1080/60HZ、1280×1024/60HZ、
1280×720/60HZ、1024×768/60HZ
音频输出
2路，BNC接口（线性电平，阻抗：600Ω）

视音频编码参数
视频压缩标准
H.264
视频编码分辨率
WD1/4CIF/2CIF/CIF/QCIF
视频帧率
PAL：1/16--25帧/秒、NTSC：1/16--30帧/秒
视频码率
32Kbps-2048Kbps，可自定义，最大3072Kbps
码流类型
复合流/视频流
音频压缩标准
OggVorbis
音频码率
64kbps
双码流
支持
同步回放
最多支持16路

硬盘驱动器
类型
8个SATA接口,1 个 eSATA 接口
最大容量
每个接口支持容量最大4TB的硬盘

录像管理
录像/抓图模式
手动录像/抓图、定时录像/抓图、移动侦测录像/抓图、报警录像/抓图、
动测或报警录像/抓图、动测和报警录像/抓图
回放模式
即时回放、常规回放、事件回放、标签回放、图片回放
备份模式
常规备份、事件备份、图片备份

网络管理
网络协议
IPv6、UPnP（即插即用）、SNMP（简单网络管理）、NTP（网络校时）、SADP（自动搜索IP地址）、SMTP（邮件服务）、NFS（接入NAS）、iSCSI（IP SAN应用）、PPPoE（拨号上网）、FTP等

外部接口
语音对讲输入
1个，BNC接口（电平：2.0Vp-p，阻抗：1kΩ）
网络接口
2个，RJ45 10M/100M/1000M自适应以太网口
串行接口
1个，标准RS-485串行接口；
1个，标准RS-232串行接口；
1个，键盘485串口
USB接口
3个，USB 2.0
报警输入
16路
报警输出
4路

其他
电源
100～240VAC, 5A, 47～63Hz
功耗(不含硬盘)
≤40W
工作温度
-10℃--＋55℃
工作湿度
10％--90％
机箱
19英寸标准2U机箱
尺寸
445mm（宽）×470mm（深）×95mm（高）
重量（不含硬盘）
≤8Kg

3. DS-8632N-ST

功能特性：
可接驳符合ONVIF、PSIA、RTSP标准及众多主流厂商(ACTi、ARECONT、AXIS、Canon、Panasonic、PELCO、SAMSUNG、SANYO、VIVOTEK、ZAVIO)的网络摄像机;
支持500W像素高清网络视频的预览、存储与回放;
支持40M/80M/160M/160M接入带宽，可支持8路/16路/32路/32路高清1080p(4Mbps)接入;
支持HDMI、VGA、CVBS同时输出，HDMI与VGA输出分辨率最高均可达1920x1080p，且可在1/4/9/16画面分割下分别预览和回放不同通道的图像;
全新的UI操作界面，支持一键开启录像功能;
支持冗余录像、假日录像和抓图计划配置;
支持即时回放功能，在预览画面下对指定通道的当前录像进行回放，并不影响其他通道预览;
支持最大16路720P同步回放及多路同步倒放;
支持标签定义、查询、回放录像文件;
支持重要录像文件加锁保护功能;
支持硬盘配额和硬盘盘组两种存储模式，可对不同通道分配不同的录像保存容量或周期;
支持8个SATA接口，1个eSATA盘库，可用于录像和备份;
双千兆网卡，支持网络容错、负载均衡以及双网络IP设定等应用;
支持海康威视DDNS域名解析系统;
支持远程零通道预览，使用1路零通道编码视频，预览多通道分割的视频画面，充分获取监控图像信息的同时节省网络带宽;
支持网络检测(网络流量监控、网络抓包、网络通畅)功能
首创的双操作系统设计，系统运行更加可靠

视音频输入
网络视频输入
32路
