灯具吊扇安装工艺模板.doc

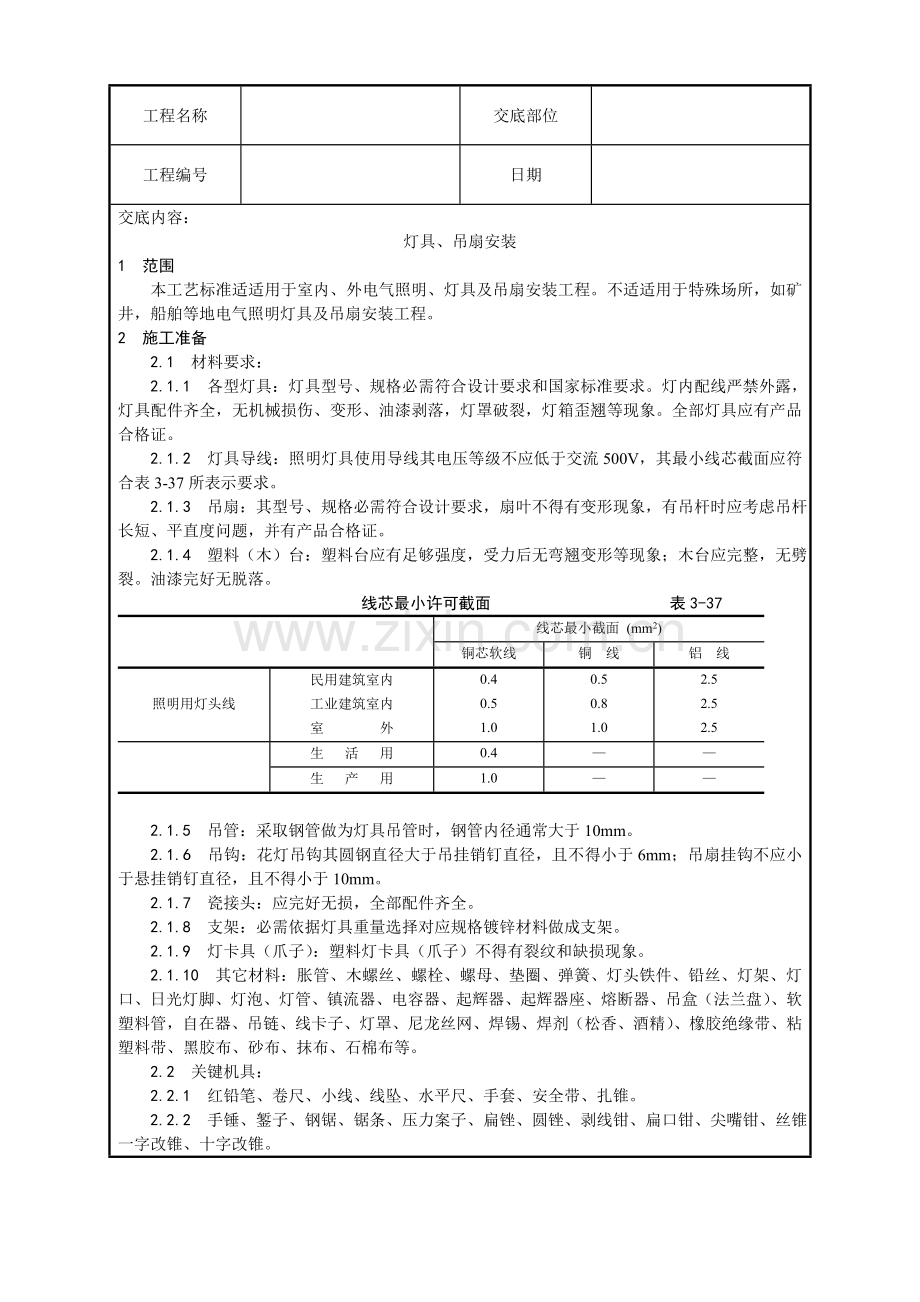

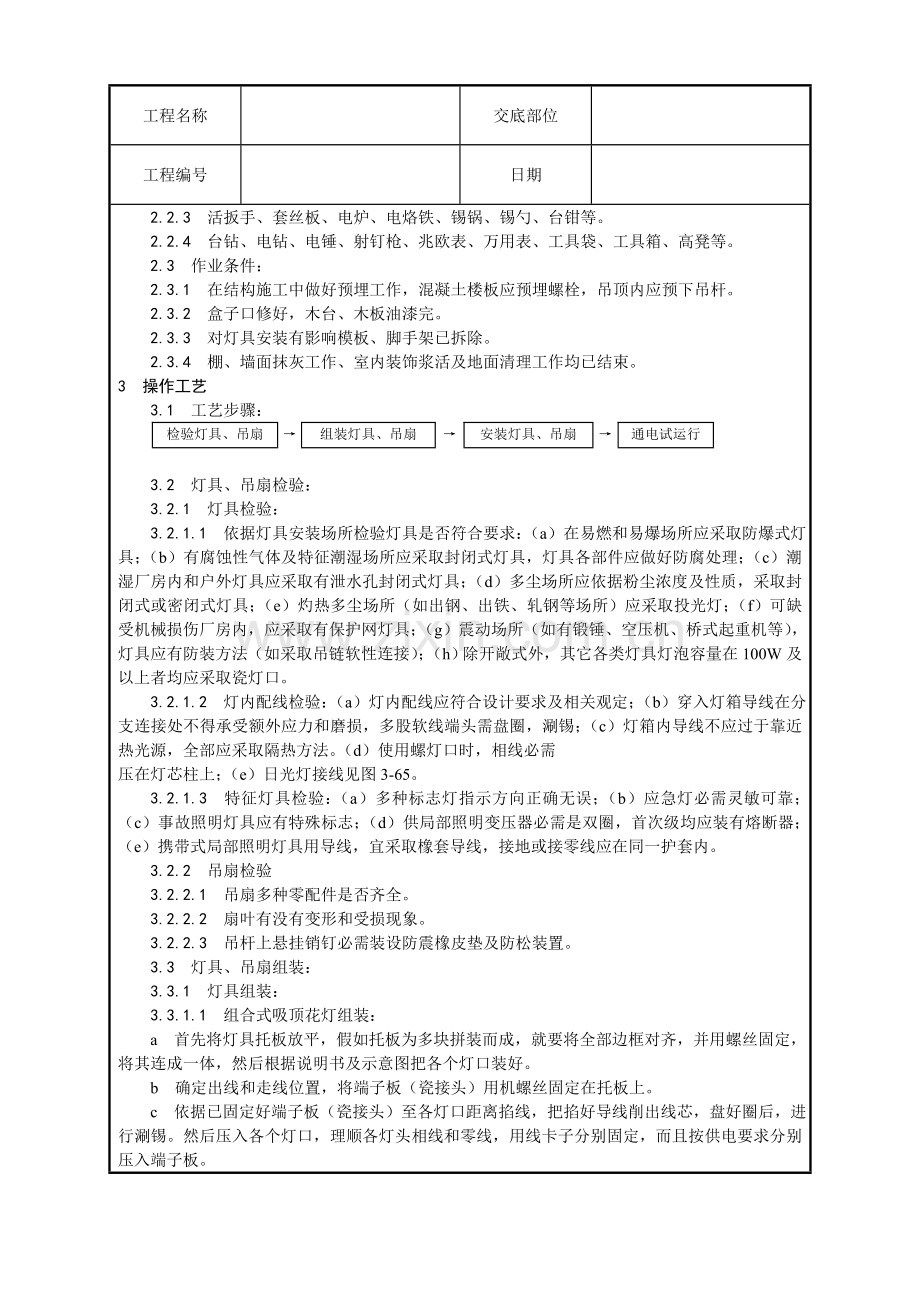

工程名称交底部位工程编号日期交底内容：灯具、吊扇安装1 范围 本工艺标准适适用于室内、外电气照明、灯具及吊扇安装工程。不适适用于特殊场所，如矿井，船舶等地电气照明灯具及吊扇安装工程。2 施工准备 2.1 材料要求： 2.1.1 各型灯具：灯具型号、规格必需符合设计要求和国家标准要求。灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落，灯罩破裂，灯箱歪翘等现象。全部灯具应有产品合格证。 2.1.2 灯具导线：照明灯具使用导线其电压等级不应低于交流500V，其最小线芯截面应符合表3-37所表示要求。 2.1.3 吊扇：其型号、规格必需符合设计要求，扇叶不得有变形现象，有吊杆时应考虑吊杆长短、平直度问题，并有产品合格证。 2.1.4 塑料（木）台：塑料台应有足够强度，受力后无弯翘变形等现象；木台应完整，无劈裂。油漆完好无脱落。 线芯最小许可截面 表3-37线芯最小截面 (mm2)铜芯软线铜 线铝 线照明用灯头线民用建筑室内工业建筑室内室 外0.40.51.00.50.81.02.52.52.5生 活 用0.4生 产 用1.0 2.1.5 吊管：采取钢管做为灯具吊管时，钢管内径通常大于10mm。 2.1.6 吊钩：花灯吊钩其圆钢直径大于吊挂销钉直径，且不得小于6mm；吊扇挂钩不应小于悬挂销钉直径，且不得小于10mm。 2.1.7 瓷接头：应完好无损，全部配件齐全。 2.1.8 支架：必需依据灯具重量选择对应规格镀锌材料做成支架。 2.1.9 灯卡具（爪子）：塑料灯卡具（爪子）不得有裂纹和缺损现象。 2.1.10 其它材料：胀管、木螺丝、螺栓、螺母、垫圈、弹簧、灯头铁件、铅丝、灯架、灯口、日光灯脚、灯泡、灯管、镇流器、电容器、起辉器、起辉器座、熔断器、吊盒（法兰盘）、软塑料管，自在器、吊链、线卡子、灯罩、尼龙丝网、焊锡、焊剂（松香、酒精）、橡胶绝缘带、粘塑料带、黑胶布、砂布、抹布、石棉布等。 2.2 关键机具： 2.2.1 红铅笔、卷尺、小线、线坠、水平尺、手套、安全带、扎锥。 2.2.2 手锤、錾子、钢锯、锯条、压力案子、扁锉、圆锉、剥线钳、扁口钳、尖嘴钳、丝锥、一字改锥、十字改锥。 2.2.3 活扳手、套丝板、电炉、电烙铁、锡锅、锡勺、台钳等。 2.2.4 台钻、电钻、电锤、射钉枪、兆欧表、万用表、工具袋、工具箱、高凳等。 2.3 作业条件： 2.3.1 在结构施工中做好预埋工作，混凝土楼板应预埋螺栓，吊顶内应预下吊杆。 2.3.2 盒子口修好，木台、木板油漆完。 2.3.3 对灯具安装有影响模板、脚手架已拆除。 2.3.4 棚、墙面抹灰工作、室内装饰浆活及地面清理工作均已结束。3 操作工艺 3.1 工艺步骤：检验灯具、吊扇组装灯具、吊扇安装灯具、吊扇通电试运行 3.2 灯具、吊扇检验： 3.2.1 灯具检验： 3.2.1.1 依据灯具安装场所检验灯具是否符合要求：（a）在易燃和易爆场所应采取防爆式灯具；（b）有腐蚀性气体及特征潮湿场所应采取封闭式灯具，灯具各部件应做好防腐处理；（c）潮湿厂房内和户外灯具应采取有泄水孔封闭式灯具；（d）多尘场所应依据粉尘浓度及性质，采取封闭式或密闭式灯具；（e）灼热多尘场所（如出钢、出铁、轧钢等场所）应采取投光灯；（f）可缺受机械损伤厂房内，应采取有保护网灯具；（g）震动场所（如有锻锤、空压机、桥式起重机等），灯具应有防装方法（如采取吊链软性连接）；（h）除开敞式外，其它各类灯具灯泡容量在100W及以上者均应采取瓷灯口。 3.2.1.2 灯内配线检验：（a）灯内配线应符合设计要求及相关观定；（b）穿入灯箱导线在分支连接处不得承受额外应力和磨损，多股软线端头需盘圈，涮锡；（c）灯箱内导线不应过于靠近热光源，全部应采取隔热方法。（d）使用螺灯口时，相线必需压在灯芯柱上；（e）日光灯接线见图3-65。 3.2.1.3 特征灯具检验：（a）多种标志灯指示方向正确无误；（b）应急灯必需灵敏可靠；（c）事故照明灯具应有特殊标志；（d）供局部照明变压器必需是双圈，首次级均应装有熔断器；（e）携带式局部照明灯具用导线，宜采取橡套导线，接地或接零线应在同一护套内。 3.2.2 吊扇检验 3.2.2.1 吊扇多种零配件是否齐全。 3.2.2.2 扇叶有没有变形和受损现象。 3.2.2.3 吊杆上悬挂销钉必需装设防震橡皮垫及防松装置。 3.3 灯具、吊扇组装： 3.3.1 灯具组装： 3.3.1.1 组合式吸顶花灯组装： a 首先将灯具托板放平，假如托板为多块拼装而成，就要将全部边框对齐，并用螺丝固定，将其连成一体，然后根据说明书及示意图把各个灯口装好。 b 确定出线和走线位置，将端子板（瓷接头）用机螺丝固定在托板上。 c 依据已固定好端子板（瓷接头）至各灯口距离掐线，把掐好导线削出线芯，盘好圈后，进行涮锡。然后压入各个灯口，理顺各灯头相线和零线，用线卡子分别固定，而且按供电要求分别压入端子板。 3.3.1.2 吊顶花灯组装： 首先将导线从各个灯口穿到灯具本身接线盒里。一端盘圈、测锡后压入各个灯口。理顺各个灯头相线和零线，另一端涮锡后依据相序分别连接，包扎并甩出电源引入线，最终将电源引入线从吊杆中穿出。 3.3.2 吊扇组装要求： 3.3.2.1 严禁改变扇叶角度。 3.3.2.2 扇叶固定螺钉应有防松装置。 3.3.2.3 吊杆之间，吊杆和电机之间，螺纹连接啮合长度不得小于20mm，而且必需有防松装置。 3.4 灯具、吊扇安装： 3.4.1 灯具安装： 3.4.1.1 一般灯具安装： a 塑料（木）台安装。将接灯线从塑料（木）台出线孔中穿出，将塑料（木）台紧贴住建筑物表面，塑料（木）台安装孔对准灯头盒螺孔，用机螺丝将塑料（木）台固定牢靠。假如在圆孔楼板上固定塑料（木）台，应按图3-66方法施工。 b 把从塑料（木）台甩出导线留出合适维修长度，削出线芯，然后推入灯头盒内，线芯应高出塑料（木）台台面。用软线在接灯线芯上缠绕57圈后，将灯线芯折回压紧。用粘塑料带和黑胶布分层包扎紧密。将包扎好接头调顺，扣于法兰盘内，法兰盘（吊盒、平灯口）应和塑料（木）台中心找正，用长度小于20mm木螺丝固定。 c 自在器吊灯安装：首先依据灯具安装高度及数量，把吊线全部预先掐好，应确保在吊线全部放下后，其灯泡底部距地面高度为8001100mm之间。削出线芯，然后盘圈、涮锡、砸扁。依据已掐好吊线长度断取软塑料管，并将塑料管两端管头剪成两半，其长度为20mm，然后把吊线穿入塑料管。把自在器穿套在塑料管上。将吊盒盖和灯口盖分别套入吊线两端，挽好保险扣，再将剪成两半软塑料管端头紧密搭接，加热粘合，然后将灯线压在吊盒和灯口螺柱上。如为螺钉口，找出相线，并作好标识，最终按塑料（木）台安装接头方法将吊线灯安装好。 3.4.1.2 日光灯安装： a 吸项日光灯安装：依据设计图确定出日光灯位置，将日光灯贴紧建筑物表面，日光灯灯箱应完全遮盖住灯头盒，对着灯头盒位置打好进线孔，将电源线甩入灯箱，在进线孔处应套上塑料管以保护导线。找好灯头盒螺孔位置，在灯箱底板上用电钻打好孔，用机螺丝拧牢靠，在灯箱另一端应使用胀管螺栓加以固定。假如日光灯是安装在吊顶上，应该用自攻螺丝将灯箱固定在龙骨上。灯箱固定好后，将电源线压入灯箱内端子板（瓷接头）上。把灯具反光板固定在灯箱上，并将灯箱调整顺直，最终把日光灯管装好。 b 吊链日光灯安装：依据灯具安装高度，将全部吊链编好，把吊链挂在灯箱挂钩上，非全在建筑物顶棚上安装好塑料（木）台，将导线依次序编叉在吊链内，并引入灯箱，在灯箱进线孔处应套上软塑料管以保护导线，压入灯箱内端子板（瓷接头）内。将灯具导线和灯头盒中甩出电源线连接，并用粘塑料带和黑胶布分层包扎紧密。理顺接头扣于法兰盘内，法兰盘（吊盒）中心应和塑料（木）台中心对正，用木螺丝将其拧牢靠。将灯具反光板用机螺丝固定在灯箱上，调整好灯脚，最终将灯管装好。 3.4.1.3 各型花灯安装： a 组合式吸顶花灯安装：依据预埋螺栓和灯头盒位置，在灯具托板上用电钻开好安装孔和出线孔，安装时将托板托起，将电源线和从灯具甩出导线连接并包扎严密。应尽可能把导线塞入灯头盒内，然后把托板安装孔对准预埋螺栓，使托板四面和顶棚贴紧，用螺母将其拧紧，调整好各个灯口，悬挂好灯具多种装饰物，并上好灯管和灯泡。 b 吊式花灯安装：将灯具托起，并把预埋好吊杆插入灯具内，把吊挂销钉插入后要将其尾部掰开成燕尾状，而且将其压平。导线接好头，包扎严实，理顺后向上推起灯具上部扣碗，将接头如于其内，且将扣碗紧贴顶棚，拧紧固定螺丝。调整好各个灯口。上好灯泡，最终再配上灯罩。 3.4.1.4 光带安装： 依据灯具外型尺寸确定其支架支撑点，再依据灯具具体重量经过认真核实，选择支架型材制做支架，做好后，依据灯具安装位置，用预埋件或用胀管螺栓把支架固定牢靠。轻型光带支架能够直接固定在主龙骨上；大型光带必需先下好预埋件，将光带支架用螺丝固定在预埋件上，固定好支架，将光带灯箱用机螺丝固定在支架上，再将电源线引入灯箱和灯具导线连接并包扎紧密。调整各个灯口和灯脚，装上灯泡或灯管，上好灯罩，最终调整灯具边框应和顶棚面装修直线平行。假如灯具对称安装，其纵向中心轴线应在同一直线上，偏斜不应大于5mm 。 3.4.1.5 壁灯安装： 先依据灯具外形选择适宜木台（板）或灯具底托把灯具摆放在上面，四面留出余量要对称，然后用电钻在木板上开好出线孔和安装孔，在灯具底板上也开好安装孔，将灯具灯头线从木台（板）出线孔中甩出，在墙壁上灯头盒内接头，并包扎严密，将接头塞入盒内。把木台或木板对正灯头盒，贴紧墙面，可用机螺丝将木台直接固定在盒子耳朵上，如为木板就应该用胀管固定。调整木台（板）或灯具底托使其平正不歪斜，再用机螺丝将灯具拧在木台（板）或灯具底托上，最终配好灯泡，灯个或灯罩。安装在室外壁灯，其台板或灯具底托和墙面之间应加防水胶垫，并应打好泄水孔。 3.4.2 特殊灯具安装应符合下列要求： 3.4.2.1 行灯安装：（a）电压不得超出36V；（b）灯体及手柄应绝缘良好，坚固耐热，耐潮湿；（c）灯头和灯体结合紧固，灯头应无开关；（d）灯泡外部应有金属保护网；（e）金属网、反光罩及悬吊挂钩，均应固定在灯具绝缘部分上。 在尤其潮湿场所或导电良好地面上，或工作地点狭窄，行动不便场所（如在锅炉内、金属容器内工作），行灯电压不得超出 12V。 3.4.2.2 携带式局部照明灯具所用导线宜采取橡套软线，接地或接零线应在同一护套线内。 3.4.2.3 手术台无影灯安装：（a）固定螺丝数量，不得少于灯具法兰盘上固定孔数，且螺栓直径应和孔径配套；（b）在混凝土结构上，预埋螺栓应和主筋相焊接，或将挂钩末端弯曲和主筋绑扎锚固；（c）固定无影灯底座时，均须采取双螺母。 3.4.2.4 安装在关键场所大型灯具玻璃罩，应有预防其碎裂后向下溅落方法（除设计要求外），通常可用透明尼龙丝编织保护网，网孔规格应依据实际情况决定。 3.4.2.5 金属卤化物灯（钠铊铟灯、镝灯等）安装：（a）灯具安装高度直在5m以上，电源线应经接线柱连接，并不得使电源线靠近灯具表面；（b）灯管必需和触发器和限流器配套使用。 3.4.2.6 投光灯底座应固定牢靠，按需要方向将驱轴拧紧固定。 3.4.2.7 事故照明线路和白炽灯泡容量在100W以上密封安装时，均应使用BV-105型耐温线。 3.4.2.8 36V及其以上照明变压器安装：（a）变压器应采取双圈，不许可采取自耦变压器。初级和次级应分别在两盒内接线；（b）电源侧应有短路保护，其熔丝额定电流不应大于变压器额定电流；（c）外壳、铁芯和低压侧一端或中心点均应接保护地线。 3.4.2.9 手术室工作照明回路要求：1. 照明配电箱内应装有专用总开关及分路开关；2. 室内灯具应分别接在两条专用回路上。 3.4.2.10 公共场所安全灯应装有双灯。 3.4.2.11 固定在移动结构（如活动托架等）上局部照明灯具敷线要求：（a）导线最小截面应符合表；（b）导线应敷于托架内部；（c）导线不应在托架活动连接处受到拉力和磨损，应加套塑料套给予保护。 3.4.3 吊扇安装： 将吊扇托起，并把预埋吊钩将吊扇耳环挂牢。然后接好电源结头，注意多股软铜导线盘圈涮锡后进行包扎严密，向上推起吊杆上扣碗，将结头扣于其内，紧贴建筑物表面，拧紧固定螺丝。 3.5 通电试运行： 灯具、吊扇、配电箱（盘）安装完成，且各条支路绝缘电阻摇测合格后，方许可通电试运行。通电后应仔细检验和巡视，检验灯具控制是否灵活、正确；开关和灯具控制次序相对应，吊扇转向及调速开关是否正常，假如发觉问题必需先断电，然后查找原因进行修复。4 质量标准 4.1 确保项目： 4.1.1 灯具、吊扇规格、型号及使用场所必需符合设计要求和施工规范要求。 4.1.2 吊扇和3kg以上灯具，必需预埋吊钩或螺栓，预埋件必需牢靠可靠。 4.1.3 低于2.4m以下灯具金属外壳部分应做好接地或接零保护。 4.1.4 吊扇防松装置齐全可靠，扇叶距地不应小于2.5m。 检验方法：观察检验和检验安装统计。 4.2 基础项目： 4.2.1 灯具、吊扇安装： 灯具、吊扇安装牢靠端正，位置正确，灯具安装在木台中心。器具清洁洁净，吊杆垂直，吊链日光灯双链平行、平灯口，马路弯灯、防爆弯管灯固定可靠，排列整齐。 检验方法：观察检验 4.2.2 导线和灯具、吊扇连接： 导线进入灯具、吊扇处绝缘保护良好，留有合适余量。连接牢靠紧密，不伤线芯。压板连接时压紧无松动，螺栓连接时，在同一端子上导线不超出两根，吊扇防松垫圈等配件齐全。吊链灯引下线整齐美观。 检验方法：观察、通电检验。 4.3 许可偏差项目： 器具成排安装中心线许可偏差5mm。 检验方法：拉线、尺量检验。5 成品保护 5.1 灯具、吊扇进入现场后应码放整齐、稳固。并要注意防潮，搬运时应轻拿轻放，以免碰坏表面镀锌层、油漆及玻璃罩。 5.2 安装灯具、吊扇时不要碰坏建筑物门窗及墙面。 5.3 灯具、吊扇安装完成后不得再次喷浆，以预防器具污染。6 应注意质量问题 6.1 成排灯具、吊扇中心线偏差超出许可范围。在确定成排灯具、吊扇位置时，必需拉线，最好拉十字线。 6.2 木台固定不牢，和建筑物表面有缝隙。木台直径在150mm及以下时，应用两条螺丝固定；木台直径在150mm以上时，应用三条螺丝成三角形固定。 6.3 法兰盘、吊盒、平灯口不在塑料（木）台中心上。其偏差超出1.5mm。安装时应先将法兰盘、吊盒、平灯口中心对正塑料（木）台中心。 6.4 吊链日光灯吊链选择不妥，应按下列要求进行更换： 6.4.1 单管无罩日光灯链长不超出1米时，可使用爪子链。 6.4.2 带罩或双管日光灯和单管无罩日光灯链长超出1米时，应使用铁吊链。 6.5 采取木结构明（暗）装灯具时，导线接头和一般塑料导线裸露，应采取防火方法，导线接头应放在灯头盒内或器具内，塑料导线应改用护套线进行敷设，或放在阻燃型塑料线槽内进行明配线。7 质量统计 7.1 灯具、吊扇、绝缘导线产品出厂合格证。 7.2 灯具、吊扇安装工程预检、自检、互检统计。 7.3 设计变更洽商统计，完工图。 7.4 电气照明器具及其配电箱（盘）安装分项工程质量检验评定统计。 7.5 电气绝缘电阻测试统计。技术责任人： 交底人： 接交人：
