现浇空心楼盖结构空心箱模综合项目施工专项方案.docx

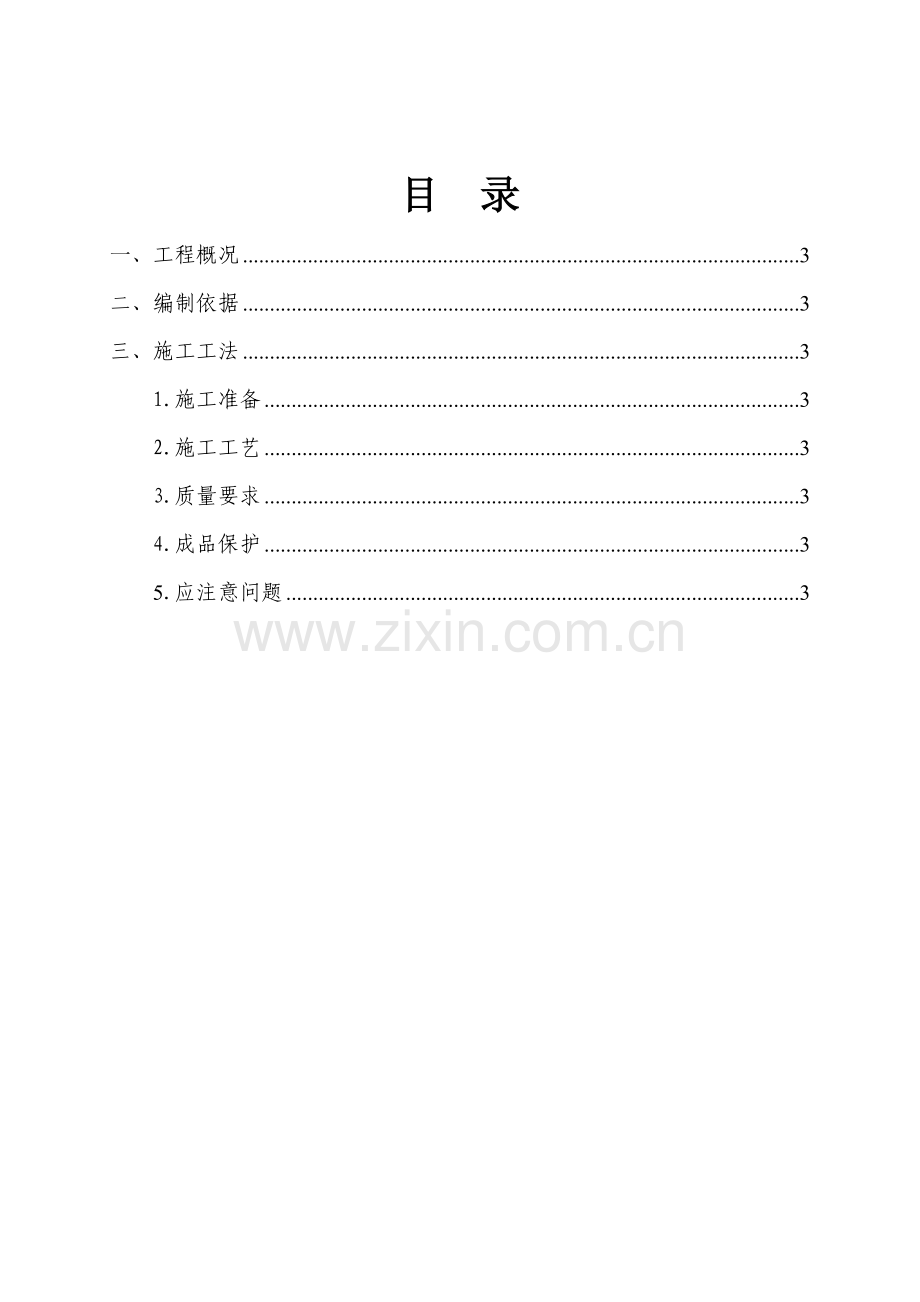

目 录一、工程概况3二、编制依据3三、施工工法31.施工准备32.施工工艺33.质量要求34.成品保护35.应注意问题3一、 工程概况 二、编制依据1、建筑结构图纸2、空心板厂家提供楼板深化图纸3、现浇砼空心楼板05SG3434、现浇空心楼盖技术规程（JGJ/T268-）产业政策。该项结果普及推广将可产生很好综合效益。三、施工工法1.施工准备1.1工序准备 楼板模板支完并经过预检验收，框架结构框架梁及现浇楼板下铁钢筋等已绑扎完成。 水、电消防套管已经安装完成。1.2材料 关键有空心箱模，辅助材料有12号铁丝，宽胶带，废旧编织袋等，其它均同一般实心现浇楼盖。空心箱模进场应进行检验验收，合格后方可使用。进场验收应包含：检验产品合格证、出厂检验汇报，现场外观检验等。1.3机具 木工手枪钻（采取4钻头），钳子，吊运箱模用钢筋笼（1.2*2.4*1.2米，底面及四边用多层板封闭）等，其它均同一般实心现浇楼盖。1.4人员 劳动力组织基础同一般实心现浇混凝土楼盖；需要增加箱模安装工序和抗浮点设置工序；可安排钢筋班组进行。抗浮点设置时，两人一组，一人在模板上，打孔，穿铁丝，另一人在模板下，负责用钳子将铁丝拧紧。抗浮点数量、位置依据设计要求设置，抗浮点均设置在密梁下，横纵每一道密梁均设置抗浮点，抗浮点间距1.5m，每跨最外侧抗浮点距结构梁边小于500m。2.施工工艺2.1工艺步骤 弹钢筋和箱模安放位置线-绑扎楼板底铁和肋梁-铺设预埋管线及预留套管-设置抗浮固定点-检验验收抗浮点设置-安装空心箱模下部垫块-安装空心箱模-绑扎楼板上铁-安置上铁钢筋垫块-搭设施工便道、架设砼输送管-隐蔽验收-砼浇筑-养护、拆模2.2施工关键点1）施工准备 楼板模板支完并经过预检验收，框架结构框架梁钢筋等已绑扎完成。2）弹钢筋和箱模安放位置线根据设计排箱图要求，在楼板模板上放线，确保后续肋梁钢筋绑扎和箱模安装位置正确。依据轴线，放出纵横向肋梁控制线，肋梁间即是安放箱模位置。第二次放线是在内膜箱体安装完成后，在空心箱体上放线可采取白涂料等替换墨汁，以确保所放线清楚牢靠。 3）绑扎楼板底铁和肋梁根据模板上弹线位置，依次绑扎楼板底铁和箱模边肋梁。先根据绑梁方法沿楼板下铁下层筋方向绑扎楼板肋梁，并铺设同一方向楼板底铁；然后，铺设楼板下铁上层筋方向肋梁上铁，逐一套入肋梁箍筋，箍筋套完后，穿肋梁下铁和楼板下铁并绑扎牢靠。注意确保区格板周围和柱周围楼板设计实心部分尺寸 绑扎肋梁和底铁 4）铺设预埋管线及预留套管 楼板内各专业预埋管线等，应尽可能沿着肋梁并部署在肋梁截面内，避开箱模位置；外径15mm以下小直径管线也可铺设在箱模下部，但不超出一层，不得在箱模下交叉，以免垫高箱模。 埋设管线5）设置抗浮固定点 楼板底铁和肋梁钢筋绑扎完成后，即可开始设置抗浮点。抗浮点设置抗浮传力路径以下：箱模上浮力-楼板上铁-肋梁箍筋或铁丝连接-楼板底铁-抗浮点铁丝-模板体系。抗浮点采取12号铁丝，用手枪钻（采取4钻头）在楼板底铁上层筋两侧模板打孔，铁丝穿过模板在模板龙骨一侧拧紧，将楼板底铁上层筋和模板固定牢靠。固定点自楼板周围开始向中间设置，纵横间距1.2米，后浇带边缘也要设置。要使肋梁箍筋或拉钩钩住楼板上铁上层筋，以确保抗浮点有效传力；不然，应再用12号铁丝将楼板上铁上层筋和下铁绑扎拧紧，和下铁抗浮点对应设置，确保抗浮效果。 抗浮点6）检验验收抗浮点设置 抗浮点设置是现浇空心楼盖施工关键。抗浮点设完成后，应进行抗浮点专题中间检验验收，以确保抗浮点设置均匀，位置正确，固定牢靠可靠，满足抗浮要求。7）安装空心箱模下部垫块在空心箱模下设置垫块，确保箱模下部混凝土厚度。垫块厚度要符合箱模下部混凝土设计厚度要求。设置数量，对于500*500箱模，可只在箱模中间设置一块，对于1000*1000箱模，应放置4块，且能确保箱模下部混凝土厚度为准。因为箱体在浇筑混凝土时受到混凝土浮力，所以箱体下部垫块也能够省去不用。8）安装空心箱模 空心箱模吊运可采取焊接好敞口钢筋笼或其它箱式工具，钢筋笼内侧四边和底面用多层板封闭。 根据布箱图，在每个肋梁空格内依次摆放，放置平整，前后左右对齐、对正。 对局部管线密集、管径大部位，不能放置厚箱模时，可换用其它规格箱模。箱模安放后，应注意成品保护，避免人员频繁踩踏、破坏。 破损箱模，应在绑扎上铁时立即更换， 安装空心箱模9）绑扎楼板上铁 空心箱模安放完成后，即可开始绑扎楼板上铁。此时，肋梁上铁已绑扎完成，只剩下肋梁中间楼板上铁。楼板上铁应和肋梁上铁在同一层，并和肋梁钢筋绑扎牢靠。为确保抗浮点有效，楼板上铁要压在肋梁上铁下，不然应单独设置上铁抗浮点和下铁抗浮点对应连接。 楼板上铁绑扎完成后，在每个空心箱模顶和楼板上铁之间加设垫块，压住箱模，并确保箱模上部混凝土厚度。以下图：绑扎上铁钢筋 上铁钢筋穿密梁 火烧丝绑扎 加上铁垫块 绑扎完现浇空心楼盖照片10）设置上铁垫块 上铁设置方法及数量同底部垫块。11）搭设施工便道、架设砼输送管 箱模本身有一定强度，但频繁踩踏也轻易造成损坏，尤其加完顶部垫块后，受力集中，易损坏。施工中，应用脚手板搭设架空施工便道，方便施工操作人员操作、通行，并保护箱模和楼板钢筋成品。 混凝土输送泵管不应直接架在楼板钢筋上，可搭设短管架子或垫木方等将泵管架高，布料杆等安放位置应提前安排好，布料杆应用脚手板和架子架高，不得直接压在箱模上。 施工机具等不得放置在空心箱模上，施工操作人员不得踩踏空心箱模。12）隐蔽验收 钢筋绑扎、箱模安装等工序完成后，组织相关人员进行三检和隐蔽检验验收，关键加强对抗浮点设置检验，验收合格后，进入混凝土浇筑工序。13）砼浇筑 现浇混凝土空心楼盖结构浇筑用混凝土，其塌落度应比一般实心楼盖稍大，可取1820cm,且为到现场浇筑塌落度；粗骨料粒径宜选择不超出25mm。 箱模本身属水泥制品，在混凝土浇筑前应先洒水润湿（冬季不应洒水）。 混凝土浇筑宜采取泵送。浇筑沿楼板跨度方向从一侧开始，次序依次进行，布料尽可能均匀，避免砼在同一位置堆积过高损坏箱模。振捣棒沿肋梁位置顺浇筑方向依次振捣，比实心楼盖应合适加大振捣时间和振捣点数量，振捣同时观察空心箱模四面，直至不再有气泡冒出，表示箱模底部混凝土已密实；振捣棒应避免直接触碰空心箱模。浇筑混凝土 浇筑完成空心楼盖浇注过程中如遇空心箱模损坏，必需立即处理。可用尼龙编织袋等轻质物品塞入损坏处封堵严密，注意不要使后塞物品露出箱模表面，造成混凝土夹渣。14）养护、拆模 混凝土养护和拆模和实心楼盖相同，夏季采取浇水养护，冬季可用塑料布和草帘（厚度由热工计算确定）进行覆盖保温养护。 拆模后空心楼盖底面15）其它冬季施工：冬季施工空心箱模存放宜遮盖，安放时表面和内部不应有冰雪杂物，不然必需清除洁净。冬季施工现浇空心楼盖箱模上不应浇水。混凝土浇筑完成后立即覆盖保温养护。楼板吊挂：楼板上吊挂重物应满足设计要求。吊挂点尽可能选择肋梁或楼板实心部分位置。3.质量要求3.1箱模进场检验 1）检验产品合格证、出厂检验汇报。 2）外观质量 箱模尺寸许可偏差项目许可偏差（mm）边长0，-20高度5表面平整度53.2内模安装 检验项目质量验收标准要求主控项目1内模规格、数量应符合设计要求2安装位置和定位方法位置应符合设计要求，许可偏差10mm，内模底部和肋部定位方法符合要求3抗浮技术方法抗浮技术方法合理，方法正确通常项目1内模更换或封堵应预防内模损坏，出现破损时应立即更换或封堵2区格板中内模整体顺直度许可偏差3/1000，且不应大于15mm3区格板周围和柱周围楼板实心部分尺寸应满足设计要求，许可偏差10mm4.成品保护 箱模运输过程中注意避免扔、砸损坏； 箱模安装就位后，避免人员踩踏损坏；尤其在楼板上铁绑扎完，垫好箱模上部垫块后，应用脚手板铺设施工便道，供人员操作、通行； 泵管、布料杆等不得直接放置在钢筋和箱模上，要用木方和短管架子架高；5.应注意问题抗浮点设置是关键点，设置不牢、不足，均会引发箱模上浮，造成质量隐患。加强对抗浮点中间检验、浇筑前检验是很必需。损坏箱模要再上铁绑扎前立即更换，不然会加大更换难度。浇筑现场备好编织袋、胶带、等修补物品，已被损坏时能立即修理。浇筑中要根据次序，振捣从一侧逐步推进，避免丢棒、漏振，确保箱模底部混凝土密实、充满。
