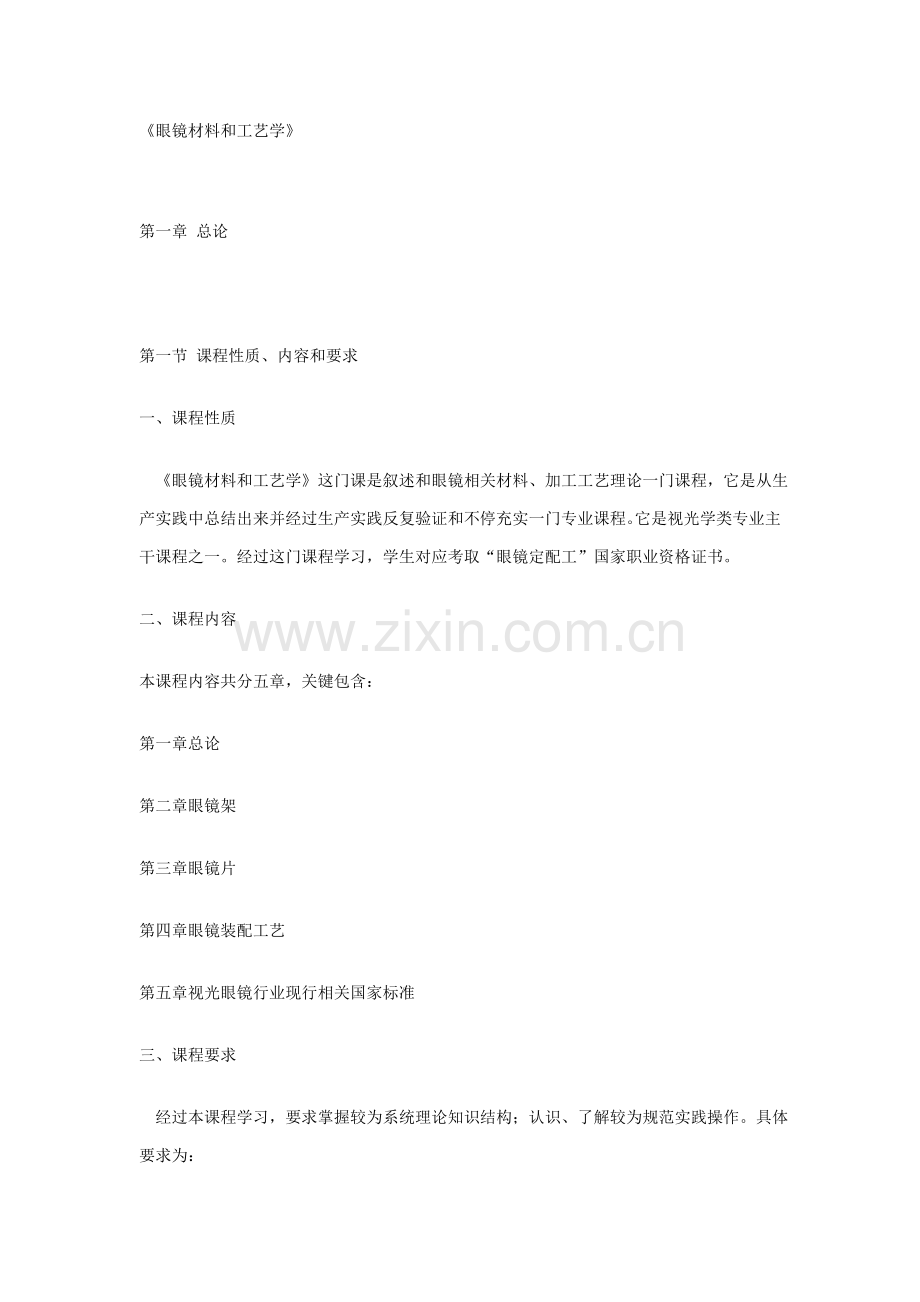

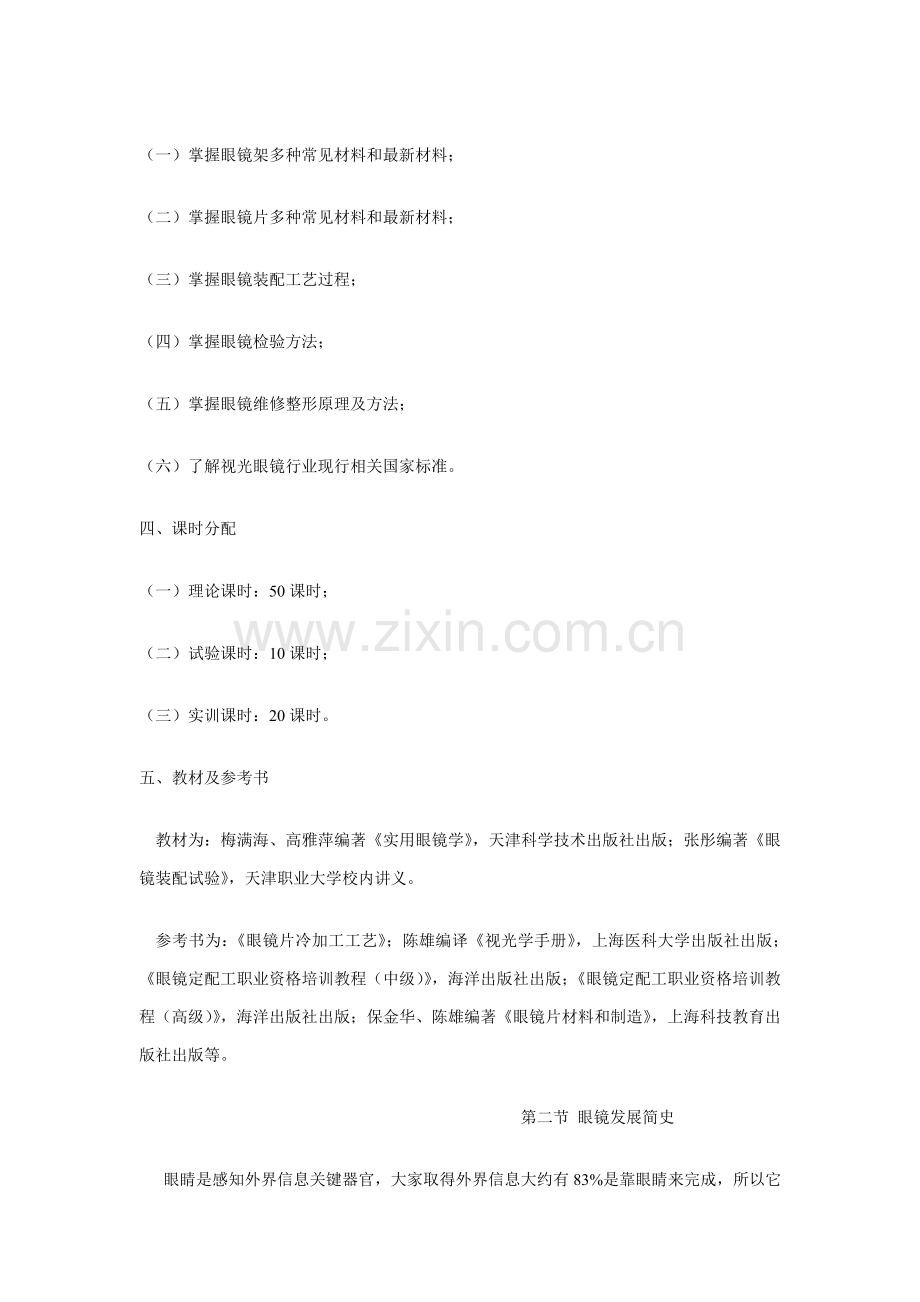

眼镜材料和工艺学 第一章 总论 第一节 课程性质、内容和要求一、课程性质 眼镜材料和工艺学这门课是叙述和眼镜相关材料、加工工艺理论一门课程，它是从生产实践中总结出来并经过生产实践反复验证和不停充实一门专业课程。它是视光学类专业主干课程之一。经过这门课程学习，学生对应考取“眼镜定配工”国家职业资格证书。二、课程内容本课程内容共分五章，关键包含：第一章总论第二章眼镜架第三章眼镜片第四章眼镜装配工艺第五章视光眼镜行业现行相关国家标准三、课程要求 经过本课程学习，要求掌握较为系统理论知识结构；认识、了解较为规范实践操作。具体要求为：（一）掌握眼镜架多种常见材料和最新材料；（二）掌握眼镜片多种常见材料和最新材料；（三）掌握眼镜装配工艺过程；（四）掌握眼镜检验方法；（五）掌握眼镜维修整形原理及方法；（六）了解视光眼镜行业现行相关国家标准。四、课时分配（一）理论课时：50课时；（二）试验课时：10课时；（三）实训课时：20课时。五、教材及参考书 教材为：梅满海、高雅萍编著实用眼镜学，天津科学技术出版社出版；张彤编著眼镜装配试验，天津职业大学校内讲义。 参考书为：眼镜片冷加工工艺；陈雄编译视光学手册，上海医科大学出版社出版；眼镜定配工职业资格培训教程（中级），海洋出版社出版；眼镜定配工职业资格培训教程（高级），海洋出版社出版；保金华、陈雄编著眼镜片材料和制造，上海科技教育出版社出版等。 第二节 眼镜发展简史 眼睛是感知外界信息关键器官，大家取得外界信息大约有83%是靠眼睛来完成，所以它是人类观察世界、和外部世界沟通关键渠道。中国拥有世界上最多人口，同时也是世界上近视等屈光不正疾病患病率最高国家之一。据流行病学资料表示，近视眼已经成为日益严重健康问题，中国青少年近视患病率在世界上位居第二，平均近视眼患病率为33.6%。视觉敏锐是否对大家劳动、学习和生活能力影响很大。所以，中国理所当然地成为了世界上视觉保健需求量最大国家。伴随中国经济发展，大家对视觉保健需求也在不停提升，拥有明眸双眼对于正跨入高质量现代化社会生活中国人来说意义是不言而喻。 “眼睛是心灵窗户，眼镜是智慧象征”，大家已逐步认识到眼镜材料和工艺学是视光学基础，至今她仍然是视觉保健主角。下面介绍一下眼镜材料和工艺学发展简史：一、眼镜起源（一）眼镜起源 眼镜最早是由哪个国家发明？是西方国家？中国？还是印度？众说纷纭，现在仍然没有定论，这还有待于大家深入研究。 不过，中国眼镜有着悠久历史，中外史籍书中全部记载了眼镜最早起源于中国。眼镜是中国古老文化、医疗、技艺遗产。它发展变迁经历了几千年历史。 最原始眼镜是起源于“放大镜”，即光学透镜中凸透镜。它制造、应用和光学透镜出现亲密相关。相传最初发觉眼镜能使物像放大光学折射原理是在日常生活中偶然发觉。当初，有些人看到一滴树脂晶体上恰巧有只蚊子被夹在其中，经过这松香晶体球，看到这只蚊子体型尤其大，打开来发觉，这是因为晶体球放大作用造成，由此启发了大家对光学折射作用认识，进而利用天然水晶琢磨成凸透镜，来放大微小物体，用以寻求处理大家视力上困难，这就是中国眼镜雏形时期。 据世界之最上介绍：“早在公元前2283年，中国皇帝就经过透镜来观察星星。眼镜是由中国传到外国。”据孔子（公元前551479）说：中国那时就有些人戴水晶和其它透明矿物质做成眼镜，用以遮阳或医治眼睛。 经初步考证，相关透镜和眼镜历史，中国最早出现在春秋战国时期（23前），大思想家墨子（墨翟）（宋国人，公元前460376年）所著墨经中，在第15卷中记载了很多相关光和对平面镜、凸面镜和凹面镜叙述。公元前三四世纪时，中国古人就用透镜取火。徐广第编著眼科屈光学一书中第一页记载：晋朝张华著博物志中有“削冰命圆，举以向日，以艾承其影则得火”记载，可见中国在公元三世纪已经知道利用凸透镜折光聚焦取火了。东汉初年张衡（公元79139年）发觉了月亮盈亏及月、日食初步原因，也是借助于透镜。（二）眼镜使用 最古老眼镜是用水晶或透明矿物质制作圆形单片，即现代放大镜。传说唐代大文人祝枝山就曾用过这种眼镜。宋代人用水晶掩目来提升视力，名曰“叆叇”，到明代年间（十四世纪以后）开始称为“眼镜”，至今仍称为“眼镜”。 十三世纪元代，中国已经能利用水晶折射帮助处理视力不足困难，不过那时配戴眼镜人极少。明代宣德年间，开始有了“单照”，近似现在放大镜，但当初仅有老花镜，而且限于宫廷院内流传，皇帝常常作为御品赐给老年大臣，以矫正视力缺点，由此可见眼镜已经进入人类生活之中。以后，为了便于使用，有将镜片缝于帽子上，有装在铁圈里，也有镶在皮带上。十六世纪开始，才出现了架在鼻梁上双片眼镜，在镜架两端系上线挂在耳朵上。以后，眼镜架生产不停改善，逐步由繁而简，由粗糙到精巧。镜圈有纸圈、漆皮、牛角、玳瑁、铜圈等等，这些不一样镜圈延至清代后期，开始出现了镜腿，这么眼镜越发美观又方便，以至出现了以戴平光眼镜为赶时髦潮头。清乾隆时，李行南申江竹枝词中有“少年不尽风流态，叆叇斜窥红粉妆”之句，就是指当初江南一带人以戴眼镜为时髦，也有在结婚礼仪时，新娘戴上有色眼镜遮掩羞容。 说眼镜从中国传到外国，也是有史可查。传说在十三世纪末叶眼镜由中国传到了西方国家，而在西方国家眼镜最早出现也正是十三世纪末叶。当初有个意大利人，名叫马可波罗，她曾旅居中国十七年，为元朝宫廷办事，跑遍中国各地，当初她见到元朝宫廷里有些人戴眼镜，对此她很感爱好，在她回国时就把眼镜传到了西方，所以西方最早制作眼镜地方则是马可波罗家乡威尼斯。另外，在马可波罗游记中还载有老年人戴眼镜阅读小字内容。二、眼镜材料及镜型演变 中国眼镜材料和镜形演变是伴随时代进步和工业、手工业生产发展而改变。（一）镜片材料演变 在中国称“云爱云逮”前后到十三世纪末期，均是采取天然晶石（水晶、茶晶），伴随玻璃工业出现和发展，玻璃成为了制镜材料。据史料记载，中国采取玻璃制作眼镜已经有200多年历史了。不过当初水晶、茶晶眼镜在中国并未被玻璃所替换，二者同时并存。所以社会上流传着眼镜有真假之分，即是晶石和玻璃之别。水晶、茶晶眼镜一直流传至今仍有不少人戴用。伴随材料学发展，多种多样适合于制作眼镜片光学材料不停涌现，比如树脂材料、PC材料等等。 现在，眼镜片材料展现玻璃、树脂、晶石和其它材料并存使用局面。（二）镜型演变 在中国最古老眼镜只有一块镜片，不带边框，手持使用。以后 为了使用方便，则把镜片用木质或金属做成边框，固定在一个单柄边框上，镜仍是手持使用，仿佛现在单柄放大镜。明清之际，中国姑苏（现在苏州）上方山一带用水晶制成镜片就是装在单柄铜框上，叫单柄眼镜。苏州乃是中国水晶眼镜生产盛地，流传古今，遍销全国，相传世界各地。 伴随时代进步和发展，因为单柄眼镜使用不方便，开始出现把两个单柄镜经过针销或铆合连接在一起，当中绕轴能够上下分合，用绳带牵挂在头或帽子上，也可利用压力把它夹在鼻梁上使用。最古老镜架有木质、纸质、角质、皮革和玳瑁甲等等。以后相继发展到采取金属材料，如：铜、铁、金、银及现代多种合金、镀金、包金、K金、不锈钢和塑胶材料等。 早期眼镜镜型均为圆形或椭圆形，有没有镜腿，即使有镜腿也不象现代眼镜式样。比如：折叠式无镜腿眼镜，这种眼镜用丝线绳套在耳朵上；还有镜腿折叠式眼镜等等。 早期眼镜盒全部是用纸糊，经过涂漆也很讲究，能够挂在腰带上作装饰品，其式样有圆形和椭圆形两种。 另外，还有为眼镜配套镜套、镜袋，关键起保护眼镜和方便携带作用。 在旧中国，眼镜乃是为历代政治阶级服务奢侈品，尤其是晶石眼镜，价格昂贵，相传一副眼镜和一匹马价格相当。所以，当初眼镜并非广大劳感人民消费品，而是少数人奢侈品，所以中国眼镜业发展极为缓慢，致使生产落后，产品质量低，品种单调，数十年一贯制。三、眼镜行业形成和发展 中国眼镜行业形成和发展大致能够分为三个历史发展阶段：明清之际行业形成和发展、清末民初眼镜行业崛起、现代眼镜发展。（一）明清之际行业形成和发展1、介绍 在中国历史上（1417世纪），伴随个体手工业发展，眼镜用料由天然晶石发展到使用玻璃后，眼镜使用范围则开始向民间推广和扩大，制作技术也有了新发展。在苏州眼镜史上出现了一位杰出技师，名叫孙云球。她关键贡献有：（1）研究出架在鼻子上眼镜，克服了单片不便；（2）发明了镜片研磨机械牵陀车，即古典法研磨设备，并掌握了磨片技术；（3）掌握了验光技术；（4）编制了一套“随目对光”原始验光方法；（5）研究并制造了部分光学仪器。 可惜这么一位有作为技术人才，33岁就因病英年早逝。所幸是，她留下了一部叫“镜史”科技著作，对推进后世眼镜制造技术起到了不可估量作用。2、特点（1）出现了用于老视矫正凸球镜；（2）生产方法为手工作坊式；（3）镜片材料在原来天然晶石基础上，又出现了玻璃材料；（4）眼镜使用范围在扩大；出现了双片眼镜；（5）形成了较为完整验光技术和磨片技术。（二）清末民初眼镜行业崛起1、介绍 自1840年鸦片战争以后，西方配镜技术传入中国，为中国眼镜业崛起开辟了新道路。19，中国人自己开设了中国精益眼镜企业。因为精益眼镜企业开业，使中国眼镜行业有了新发展，尤其是在验光配镜方面有了很大改善。2、特点（1）出现了多个型式矫正镜片，如：凸透镜、凹透镜和柱镜；（2）生产方法为机械化生产；（3）镜片材料在原来天然晶石、玻璃材料基础上，又出现了塑料材料；（4）眼镜使用范围更为广泛；（5）出现了隐形眼镜矫正屈光不正；（6）验光技术更趋完善，出现了主客观相结合验光方法。（三）现代眼镜发展1、介绍多功效、高级次、新材料、高新技术应用。2、特点（1）眼镜结构形式多样化，人配戴更为舒适，重视表现以人为本；（2）生产方法为机械化、自动化程度相当高；（3）镜片、镜架材料多个多样；（4）使用范围很宽广；（5）在原来隐形眼镜基础上，愈加完善。又出现了RGP、软性隐形眼镜；（6）验光技术、磨片技术愈加完善。作业：1、眼镜材料及加工工艺课程关键内容有哪些？课程性质和要求是什么？2、简述眼镜发展简史，你有何感受？以后计划怎样学习这门课程？3、眼镜起源为何？（可上网查询、查阅资料和书籍等）4、试画出自古至今眼镜镜型发展线路。 第三节 眼镜组成和分类一、眼镜组成（一）眼镜概念 眼镜是戴在人眼前用于矫正视力、保护眼睛、诊疗眼疾、美容等一个光学器具。（二）眼镜组成 镜片 眼镜 镜身 镜架 镜腿 铰链 （三）眼镜各部分名词定义1、镜身镜架整个框架正身。由镜圈、鼻梁、鼻托、装头等组成（金属镜架还有紧固管）。2、镜圈用来装镜片边框（镜圈内侧有槽，金属镜架是型材自然弯成，而塑料镜架是加工出来，现在单个镜圈有全框和半框。3、鼻梁是连接两个镜圈桥梁，即鼻子上一架桥梁。金属镜架是焊上，而塑料镜架原来就有，特例：无框架眼镜是鼻梁和镜片直接固定连接，也有经过鼻托固定支撑于鼻部。4、鼻托用来把镜圈等托在鼻梁上，起支撑作用零件。金属镜架是托柱焊在镜圈上，托叶安装在托柱上，而塑料镜架是粘上，鼻托托叶和鼻部接触，像一个衬垫，支撑并稳定镜架，使之不滑脱，不晃动。5、装头镜身两端突出部位。在镜身两端，用来安装铰链，确定镜身最大尺寸及镜腿宽度，在镜身和镜腿连接处。6、镜腿挂在两耳上，固定镜身曲杆。金属镜架镜腿由金属腿、防滑套等组成，而塑料镜架由塑料腿、腿芯等组成，镜腿经过装头连接于两镜框或镜片颞侧。7、腿装头镜腿上用来安装铰链尺寸最大部位。8、镜腿芯塑料镜架上镜腿中心扎入金属丝。用来增强镜腿牢靠性、强度，且不易变形。9、铰链用来连接镜身和镜腿部件，能够拆卸。包含两个铰链片，一个螺钉。10、铆钉用来固定塑料镜架上铰链叶片金属零件，同时起到装饰作用。11、紧固管用于连接金属镜圈。12、防滑套在金属镜架尾部，起到防滑、防腐蚀等作用。二、眼镜分类（一）按功效分类1、一般眼镜（矫正眼镜）包含近视镜、远视镜、散光镜、老花镜等。2、保护眼镜包含遮阳镜（太阳镜）、遮风镜、工业用镜（电焊眼镜、气焊眼镜、激光眼镜、高炉眼镜等）、一般防护眼镜等。3、特殊眼镜包含望远镜式眼镜、三棱镜眼镜、接触眼镜等。4、诊疗眼镜5、具体多种眼镜名词解释：（1）近视镜-矫正近视屈光异常所配制眼镜。由凹透镜磨制，通常采取负新月型镜型。（2）远视镜-矫正远视屈光异常所配制眼镜。由凸透镜磨制，通常采取正新月型镜型。（3）散光镜-矫正散光屈光异常所配制眼镜。由柱镜磨制，通常依据具体情况采取球柱镜（环曲面透镜）镜型。（4）老视眼镜-矫正老视屈光异常所配制眼镜。通常由凸透镜磨制。包含正视性老视眼镜、非正视性老视眼镜。非正视性老视眼镜：指在原来屈光不正基础上再加上老视镜度，比如：-2.00DS近视，老视+3.00DS，配镜度为+1.00DS即可。（5）遮光眼镜-又称太阳镜。为了降低强光和过多紫外线（夏天日光、雪地反光、海水和河水反光等）对眼睛刺激作用，用黄绿色、棕黄色或灰色镜片配制眼镜。镜片颜色有深有浅，颜色太深不好，影响透光性能，通常以浅黄绿色为好。在遮光眼镜片上也能够磨成屈光异常度数，这么既能够矫正视力，又能够遮光。现在常见镜片有：变色片（有茶色、灰色，分进口和国产）、墨片、染色片、茶晶片等。（6）遮风眼镜-在室外或野外工作或活动时，为了遮挡风沙配制眼镜。（7）工业用镜-在工业生产中，为了预防发生眼外伤，如烧伤、烫伤和异物伤而配制眼镜。这种眼镜依据工种不一样，要求不一样，可分为：电焊工防护眼镜、气焊工防护眼镜、激光防护眼镜、微波防护眼镜、高炉防护眼镜（炼钢工人蓝色防护眼镜）、机械加工防护眼镜等。（8）一般防护眼镜-为了预防飞扬碎物对眼睛伤害而配制眼镜。这类眼镜镜片常见不碎玻璃或特制透明有机玻璃或透明塑料制成。有在两侧有防护框，其上有很多小孔，以通空气，免生雾气。防护框通常采取金属网纱、金属鳞片、橡胶或塑料等制成。比如：石匠常使用金属网纱制作防护眼镜，以预防飞起碎石块伤眼。（9）望远镜式眼镜（特殊眼镜、助视镜）这种眼镜镜片是由两个球透镜制成。前面是凸透镜，为接物镜；后面是凹透镜，为接目镜，很像一架小型望远镜（注：望远镜关键有两种结构形式，一个是开普勒式，凹凸各一块透镜，产生正像；另一个是迦俐略式，两块凸透镜，产生反像。）。这种眼镜19由德国蔡司光学企业所创制，使用轻金属制成镜框，两个镜片中接目镜是矫正屈光异常透镜。接物镜常使用+4.00DS、+6.00DS、+8.00DS、+10.00DS、+12.00DS、+14.00DS组成一组透镜。看近时可随时增加或更换接物镜度数，看远时可增加视力，像放大1.8倍，也就是说用一般眼镜若矫正视力到0.1，用望远镜眼镜能矫正视力约到0.2。这种眼镜因为制作复杂，需要多数量镜片，价格较贵，所以制作和应用不广，仅在病人矫正视力低于0.08而无诊疗期望者才配此种眼镜帮助视力。通常见于一些高度屈光异常或伴有角膜混浊视力显著下降者。但因为现在接触镜发展，此种眼镜已极少有些人配戴。现在，国外有一个助视镜，经过光纤传导原理，和这类似，图所表示（看后附图片）。（10）三棱镜眼镜-矫正因斜视引发复视所配制眼镜。由三棱镜磨制。（11）角膜接触镜-戴在角膜表面一个镜片。可矫正近视、远视、散光等屈光异常，尤其适于矫正不规则散光、两眼不等视、屈光参差、单眼无晶体等。也可做成带颜色无度数镜片或满足特殊需要镜片。对于特殊职业人员配戴效果更佳。比如：演员、运动员、潜水员、航空员等。现在接触镜验配在中国正在逐步走向规范化，已经极少出现尤其严重并发症。但整体水平距世界上优异国家接触镜业还存在着较大距离，有待深入发展。比如：RGP验配开展还远远不够，等等。（12）OK镜-OK镜亦是戴在人眼角膜上镜片，它是用来改变人眼屈光状态，而非矫正人眼屈光异常。此种眼镜是经过压迫角膜改变角膜前表面曲率半径从而来改变屈光不正度数。现在中国OK镜验配还不规范，也不成熟，很多并发症严重存在。所以，配戴此种眼镜应该慎重。（13）诊疗眼镜-用于诊疗斜视、弱视等眼屈光异常和眼疾病眼镜。包含接触镜和框架眼镜。配戴此种眼镜能够提升视力，恢复正常视力，消除眼内炎症等。（二）按镜架材料分类 关键分为三类：非金属架眼镜、金属架眼镜、混合架眼镜等。1、非金属架眼镜该类眼镜镜架材料关键有玳瑁甲（海龟科动物壳）、角质（牛等动物角）等天然材料和赛璐璐、醋酸板材、尼龙等人造材料。2、金属架眼镜该类眼镜镜架材料关键有铜和铜合金、镍合金、铝合金、不锈钢、钛及钛合金、金、铂金、银、钯、铑、钌等材料制成。3、混合架眼镜 该类眼镜镜架是采取金属和塑料材料混合制成。（三）按镜型款式分类 依据镜型款式，常见镜架种类关键有全框架、半框架、无框架、组合框架和折叠架。1、全框架是现在最常见一款镜架类型。其特点是牢靠、易于定形，可遮掩一部分镜片厚度。2、半框架俗称拉丝架，尼龙索架，这是出现于20世纪40年代晚期一个新奇固定镜片方法镜架。即用一条很细尼龙丝作部分框缘，镜片经特殊磨制，将其边缘磨平，边缘中有一条窄槽，使尼龙丝嵌入槽中，形成无底框式样，所以重量很轻，给人以轻巧别致之感，也较为牢靠。从20世纪80年代开始，这种镜架就逐步开始流行。在加工制作时，这种眼镜需要开槽机。3、无框架这类镜架没有镜框，只有金属鼻梁和金属镜腿，镜片和鼻梁、镜片和镜腿均是直接由螺丝紧固连接，通常要在镜片上打孔。无框架比一般镜架愈加轻巧、别致，但强度稍差。无框架在20世纪50年代和90年代起均十分普及。早期因为镜片多为玻璃，不易钻孔，所以未得到普及，现在镜片大多使用树脂镜片，这就促进了无框架发展。4、组合架前框处有两组镜片，其中一组可上翻。通常为屈光不正人士户内、户外两用。5、折叠架镜架能够折叠，最多能够折成四折或六折，多为老花镜。 总而言之，现在镜架款式越来越丰富，还有将镜框、拉丝和打洞三位一体。另外，眼镜架依据镜脚固定方法也可分为半挂式、长柄式、卷筒式；依据使用对象可分为儿童镜架、学生镜架、女士镜架、男士镜架和特殊镜架；依据按镜框形状可分为圆形架、方形架、椭圆形架、桃形架、馒头形架、茄子形架等等。作业：1、何为眼镜？其基础组成怎样？2、名词解释：镜身、镜圈、鼻梁、鼻托、装头、镜腿、腿装头、镜腿芯、铰链 眼镜架 制作镜架材料要求含有质轻、坚韧度好、坚固耐用、轻易加工但不易变形、对皮肤无刺激、不易被皮肤酸性分泌物侵蚀等特征。制作镜架材料关键分为非金属材料和金属材料两大类别。在本章中关键介绍眼镜架结构测量和应用、非金属镜架材料、金属镜架材料等内容。 第一节眼镜架结构、测量和应用一、眼镜架结构任何一副眼镜架均包含镜身、镜腿和铰链等部分。眼镜架尺寸标注方法 装配一副合格眼镜，不仅要经正确验光，配以合格眼镜片，同时选择适宜款式、规格型号也很关键。要选择一副适宜镜架，除了考虑美观、舒适、屈光状态以外，还须知道怎样测量镜架，这是至关关键。镜架测量关键包含镜圈测量、镜腿测量等等。眼镜架尺寸表示方法有多个形式在世界各地分别采取，但最为常见有基准线法和方框法。（一）基准线法在中国及欧美部分国家基础采取这种方法进行测量。1、定义：基准线法即在眼镜架结构中，人为地作出一条基准线，以此为参考，用来定义和度量镜架各部分尺寸方法。具体做法即：分别经过左右两镜圈内缘最高点和最低点做两条相互平行切线，再作其平分线，这条平分线即称为基准线，全部垂直方向测量全部起自基准线。2、名词解释：（1）基准线-是镜架左右两个镜框内缘最高和最低切线之间距离平分线；（2）镜圈尺寸-镜片颞侧和鼻侧之间基准线长度；（3）鼻梁尺寸两个最近基线和镜框交点之间距离，又称镜片距，即两镜框间水平最短距离；（4）镜片几何中心-基准线长度中心点为准线中心，即镜片几何中心；（5）基准中心距-两个镜片几何中心距离；（6）镜圈垂直距-镜圈垂直内径最大距离。其中点是基准中心；（）镜圈水平距-镜圈水平内径最大距离，通常即为镜圈尺寸，应从镜圈槽底部量起）；（）镜腿尺寸-镜腿铰链孔中心至镜腿末端扩展长度（图所表示），用l表示；3、基准线法表示形式基准线法表示形式为： 52-16-140，即指镜圈尺寸52mm，鼻梁尺寸16mm，镜腿尺寸140mm。（ 中国国家标准要求，眼镜架规格尺寸以下：镜圈尺寸： 3360；鼻梁尺寸： 1322；镜腿尺寸： 125156。）通常，眼镜架一个镜腿上应标明眼镜架各项尺寸、型号及颜色，而另一个镜腿上则应注明产地、产商名和镜架材料。（二）方框法方框法已经为国际标准化组织（）和其全部组员国所认可。1、定义：顾名思义，方框法概念是画和镜片倒角相切外切矩形方框，对于对应镜架而言，这个外切矩形也和镜架内槽相切，以此为参考，用来定义和度量镜架各部分尺寸方法。具体做法即：分别经过左右两镜圈内缘最高点和最低点做两条相互平行切线，再分别经过左右两镜圈内缘左右两个边缘点做两条相互平行切线，这时在左右两个镜圈处分别形成一个矩形，又称为方框。2、名词解释（1）镜圈尺寸方框宽度即为镜圈尺寸，也等于所指镜片宽度。（2）鼻梁尺寸左右两方框间距离称为镜片间距（），或叫鼻梁尺寸。（3）中心水平线和方框顶、底平行中线为中心水平线，是镜片水平等分线，相当于基准线法中基准线。（4）镜架高度方框顶线和底线之间距离为镜架高度。（5）镜架中心距离两方框几何中心距离叫镜架中心距离（GCD）。3、方框法表示形式：方框法表示形式为?，表示一个镜身镜圈尺寸mm，鼻梁尺寸mm。三、眼镜架测量应用眼镜架测量关系到镜片尺寸选定、移心量确实定等，所以必需正确对待。1、镜圈尺寸、鼻梁尺寸测量应用在验光配镜中，要依据所测量镜犬尺寸和鼻梁尺寸结合配镜者瞳距，确定所需镜片最小直径，从而选定镜片。计算公式以下：D=（F-PD）+R式中：D镜片所需最小直径；F镜架几何中心距离；PD瞳距；R镜圈最大直径尺寸。例题一：一患者验光处方是R：-3.25DS，L：-3.25DS，PD：58mm，选择镜架为52-16，试选定制作此眼镜镜片尺寸。解：已知F=52+16=68 mm，PD =58 mm，R=52 mmD=（F-PD）+RD= （68-58）+52=62 mm所以，镜片所需最小直径为62 mm。另外，装框时磨边要有损耗，镜片边缘厚度不一样，损耗也不一样，需留有一定加工余量，通常为2-3 mm。所以，题中所选定镜片最小直径应为65 mm才能确保作出58 mm光学中心距离和瞳距相符。当然，在装配眼镜国家标准中，光学中心许可一定量水平允差，依据GB13511-1999配装眼镜质量标准，3.25DS光学中心水平允差为4 mm。例题二：同是上述患者，若选择镜架为56-18-140，试为其选定镜片尺寸大小。解：已知F=56+18=74 mm，PD =58 mm，R=56 mmD=（F-PD）+RD= （74-58）+56=72 mm所以，镜片所需最小直径为72 mm。另外，装框时磨边要有损耗，镜片边缘厚度不一样，损耗也不一样，需留有一定加工余量，通常为2-3 mm。所以，题中所选定镜片最小直径应为75 mm才能确保作出58 mm光学中心距离和瞳距相符，而在实际中此片选定很困难，所以应劝患者重新选择其它镜架。2、镜腿测量应用（一）镜腿尺寸测量（l）镜腿尺寸是指从铰链中心（螺丝）和镜腿水平轴交点处开始，沿镜腿轴量至镜腿尾端。（二）镜腿弯点长测量（a）镜腿弯点长是指铰链中心（螺丝）和镜腿水平轴交点至弯曲中心（镜腿弯曲部中轴，即耳上点）长度。（三）垂长（b）耳上点至镜腿尾部距离。3镜架宽度镜架宽度是两镜腿内侧之间距离。测量位置应在两镜腿内侧距镜框后面25 mm处。4倾斜角倾斜角是镜架框面和视线之间夹角，图所表示，是一个关键参数，不仅影响配戴眼镜外观，而且也影响其配戴功效，通常前倾10，渐变焦前倾10-12之间。5镜架张角镜架张角是镜腿和镜架框面夹角，标准值为95。 第二节非金属镜架材料非金属镜架材料关键包含天然非金属材料和人造非金属材料。一、天然非金属材料（一）玳瑁甲1、介绍玳瑁甲材料是一个被称为玳瑁海龟科动物壳，英文名字为Hawksbill turtle。玳瑁产于热带、亚热带沿海地域，尤其是以加勒比海和印度洋产玳瑁品质冠于全球，为全世界玳瑁产品关键起源。玳瑁具体介绍见教材实用眼镜学第217页。玳瑁甲壳呈心脏型，经热流分解，通常可分裂成13片，中央有5片，左右两侧各4片。甲壳表面光滑，含有褐色和淡黄色相间花纹，依据斑纹情况又分为白甲、黑甲、上稀疏斑纹甲、红玳瑁甲、稀疏斑纹甲：（1）白甲腹甲及爪甲中淡黄色透明部分；（2）黑甲完全无黄色部分为真黑甲，混合部分黄色者叫黑甲；（3）上稀疏斑纹甲背甲斑纹少且淡黄色多部分叫上稀疏斑纹甲；（4）红玳瑁甲背甲中斑纹部和淡黄色约占各半，尤其是斑纹略带红色部分；（5）稀疏斑纹甲背甲中斑纹数多而黄色少部分。其后面角质板含有清热、解毒功效。玳瑁甲品质通常以颜色而论。因为玳瑁产量比较少，是海洋中严禁捕捉动物，加工时要求技术性又比较高，所以价格比较昂贵。玳瑁甲材料常见来制作高级眼镜镜架。2、玳瑁甲关键性能玳瑁甲作为镜架材料含有以下性能：（1）含有独特光泽；（2）质轻；（3）耐用；（4）轻易加工抛光；（5）可热塑；（6）对皮肤无刺激；（7）加热、加压时可再结合，能够修复；（8）冷时极脆，轻易变形。故在日常中，对于用玳瑁甲材料制作眼镜架，在柜台陈列时需放置部分水以预防干燥；在使用中不可使用超声波清洗机来清洗，不然会发白而失去光泽。（二）角质角质材料是牛等动物角，采取角质制作眼镜架已经有很长时间历史了，现在这种镜架材料已经极少见到了。角质材料特点是：1、对皮肤无刺激；2、价格廉价；3、需要手工制作，难度大，成本高。其它性能略逊于玳瑁甲。二、人造非金属材料通常见来制造镜架非金属镜架材料关键采取合成树脂为原材料。大致能够分为热塑性和热固性两大类。（一）非金属镜架材料分类1、热塑性热塑性即热软性，是指材料能够反复加热，再成型。镜架用这类材料易于对镜框及镜腿进行整形；2、热固性塑料热固性即热硬性，是指材料一旦成型，不能再重塑，故在制造镜架时常常能够和热塑性材料混合使用。（二）人造非金属材料镜架关键性能特点1、优点（1）重量轻（2）品种多（3）成型轻易，工艺简单（4）维修简便（5）价格廉2、缺点（1）耐高温、耐腐蚀能力差（2）承载能力差（3）外形几何尺寸比较大，对视野有些影响（4）耗材大，材料利用率低（5）缺乏金属特有光泽（三）常见于镜架人造非金属材料常见镜架材料关键有醋酸纤维、丙酸纤维、环氧树脂、碳素纤维和尼龙等。1、硝酸纤维又称赛璐璐，属热塑性材料，是最早用来制造眼镜架塑料材料之一。（1）外形：多个颜色，透明状；（2）关键原料：硝化纤维素；（3）辅料：适量增塑剂（关键为樟脑和酒精）、润滑剂、染料等；（4）工艺处理：配料、混匀、压延塑化等；（5）关键性能是：A、硬度：90150洛氏；B、相对密度：1.321.35（15时）。在60时开始软化，加工成型温度7080；C、吸水率：1%2%；D、透光性能：红外光线不易透过，紫外光线能够透过。E、化学稳定性：化学稳定性不好，加热到130左右有显著分解现象，在其内部产生气泡，当加热到180以上时，会产生燃烧爆炸；（6）硝酸纤维关键特点A、优点（A）加工方法简单，成型易；（B）硬度较大，不易扭曲；（C）轻易染色；（D）通常不刺激皮肤，也不受皮肤分泌物侵蚀，少数人会有皮肤过敏。B、缺点（A）化学稳定性差；（B）易受酸性物质侵蚀；（C）轻易老化；（D）轻易产生燃烧爆炸；（E）轻易褪色。总而言之，硝酸酯很长一段时间为眼镜架关键材料，但现在已经极少使用。2、醋酸纤维醋酸纤维又称乙酸纤维塑料，属热塑性材料。其替换了较危险、 易燃材料硝酸纤维，是近二十年内最受欢迎镜架材料.也是现在眼镜业常见镜架材料，有板材和注塑架两种。（1）外形：无臭、无味、无毒，呈透明状，通常作为镜架原材料均制成塑胶粒,然后再深入加工；（2）关键原料：醋酸纤维素；（3）辅料：适量增塑剂、溶剂、着色剂、润滑剂、安定剂和润滑剂等组成；（4）热稳定性：热稳定性好，不易老化，可在丙酮中溶解。（5）醋酸纤维关键特点醋酸纤维关键性能特点是：密度1.28-1.32；难燃烧；在紫外线照射下不易变色；透明性、光泽性、着色性、吸收性、尺寸稳定性、加工成形性和耐冲击性良好；复原性略小。其中：A、优点：（A）透明性好；（B）很轻易染色；（C）较易抛光加工；（D）手感好；（E）加工性能好，轻易修理；（F）不会老化；（G）不易燃烧；（H）耐光性好。B、缺点：（A）易受酮、高浓度酸、碱侵蚀；（B）机械强度比硝酸酯稍差。（6）塑胶粒制作方法：A、滚轧法：将醋酸纤维素、增塑剂、着色剂、溶剂（包含水、酒精等）在混合机中搅拌混合均匀后，放入贮筒约13天（20），使增塑剂渗透到纤维素内部。溶剂作用是使纤维素膨胀，使增塑剂易渗透。将已存放一定时间醋酸纤维素放在热辊筒上滚轧，前筒温度140，后筒温度130，滚轧一定时间后就变成了含有一定韧性塑胶片，冷却后切成粒状。B、挤压法：将原料按要求百分比在混合机中混合，放入贮筒内存放13天（20左右），然后在干燥箱内烘至水分含量0.5%以下，再经螺旋挤压机制成圆状或条状细条，再切成一定长度胶粒。3、丙酸纤维丙酸纤维属于热塑性材料。用于注塑架、进口塑料架较多。（1）外形：透明；（2）关键原料：丙酸纤维素；（3）辅料：少许可塑剂、着色剂和安定剂等组成。（4）工艺处理：（5）丙酸树脂关键特点丙酸纤维关键性能特点是：密度1.22；难燃烧；不易变色；耐气温、耐冲击性、本身柔软性、尺寸稳定性、加工成形性良好。其中：A、优点:（A）比醋酸酯重量轻；（B）价格比较廉价；（C）比较轻易拋光；（D）能够比醋酸酯制作得更薄；（E）韧性好；（F）尺寸稳定性好；（G）耐性好，拉伸强度大。B、缺点:（A）过分加温会引发水泡；（B）对于无机酸、碱、酮、烃（ting）和氯化烃等溶剂会损伤镜架。CAP材料现在通常见于安全防护眼镜和激光防护眼镜。4、环氧树脂环氧树脂材料英文名为Epoxide resin，简称EP。1968年，澳大利亚Wilhelm Auger企业引进一个新型光学材料作为眼镜架材料，即Optyl环氧树脂材料。Optyl是一个常见环氧树脂材料，这种材料属于热固性材料，但加热至一定温度时又含有热塑性，即现有热固性材料尺寸稳定性，又有热塑性材料优良加工成型性。常见于生产高级或名牌塑料镜架。环氧树脂环氧树脂关键是由环氧树脂加适量固化剂反应而成。环氧树脂关键性能特点是：密度小，比醋酸纤维轻20%-30%；着色性、尺寸稳定性好；收缩性差，在镜片装配加工时镜片要稍大部分；加热温度80C，通常需要100C-120C，耐热性极佳，能够加热至200C；硬度强；光泽性好；强度大。所以镜腿不需要加金属腿芯。在冷却状态下，局部弯曲时轻易折断。5、碳素纤维碳素纤维属于热塑性材料。碳素纤维关键是由碳素纤维强化合成树脂。碳素纤维关键性能特点是：密度1.23-1.28；加热温度100C-130C；强度大；耐热性、耐腐蚀性、弹性特优。6、尼龙尼龙又叫聚酰胺，属于热塑性材料。含有高度可塑性和还原性。适合于生产运动员和儿童配戴镜架。尼龙关键性能特点是：密度1.14-1.15；外形呈白色不透明状；强度大；耐热性、耐冲击性、耐磨性、耐溶剂性和本身润滑性优良；吸水性略大；尺寸稳定性差。总而言之，尼龙是一个很坚韧镜架材料, 因为这个原因, 它被常被用于制造保护式眼镜和太阳眼镜。 第三节金属镜架材料金属材料是最早被应用于镜架，它以光泽、强度和易于加工等优点成为制作眼镜架关键材料，并已经历了铜合金镊合金钛合金纯钛等一系列发展历程。金属镜架材料关键特征 优点 强度高； 耐高温、耐腐蚀性能好； 尺寸小，精巧，视野宽； 金属光泽好，美观。 缺点 重量大； 工艺复杂，难制作； 维修较难； 价格贵。 因为用于镜架金属材料要求含有一定硬度、柔软性、弹性、耐磨性、耐腐蚀性、重量和光泽、色泽等。所以，用来制作镜架金属材料几乎全部是采取合金或在金屑表面进行加工处理后才被使用。用来制作镜架金属材料有很多个
