轴系安装工艺新模板.doc

5300m3全压式液化气船
工 艺 设 计

标识
数量
修改单号
签字
日期
轴系、舵系、螺旋桨、 主机安装工艺及艉柱、
吊舵臂、挂舵臂安装焊接工艺

编制

描打

校对

描校

审核

总面积
m2
共 12页
第1 页
标检

湖北江润造船
审定

日期
-2-9

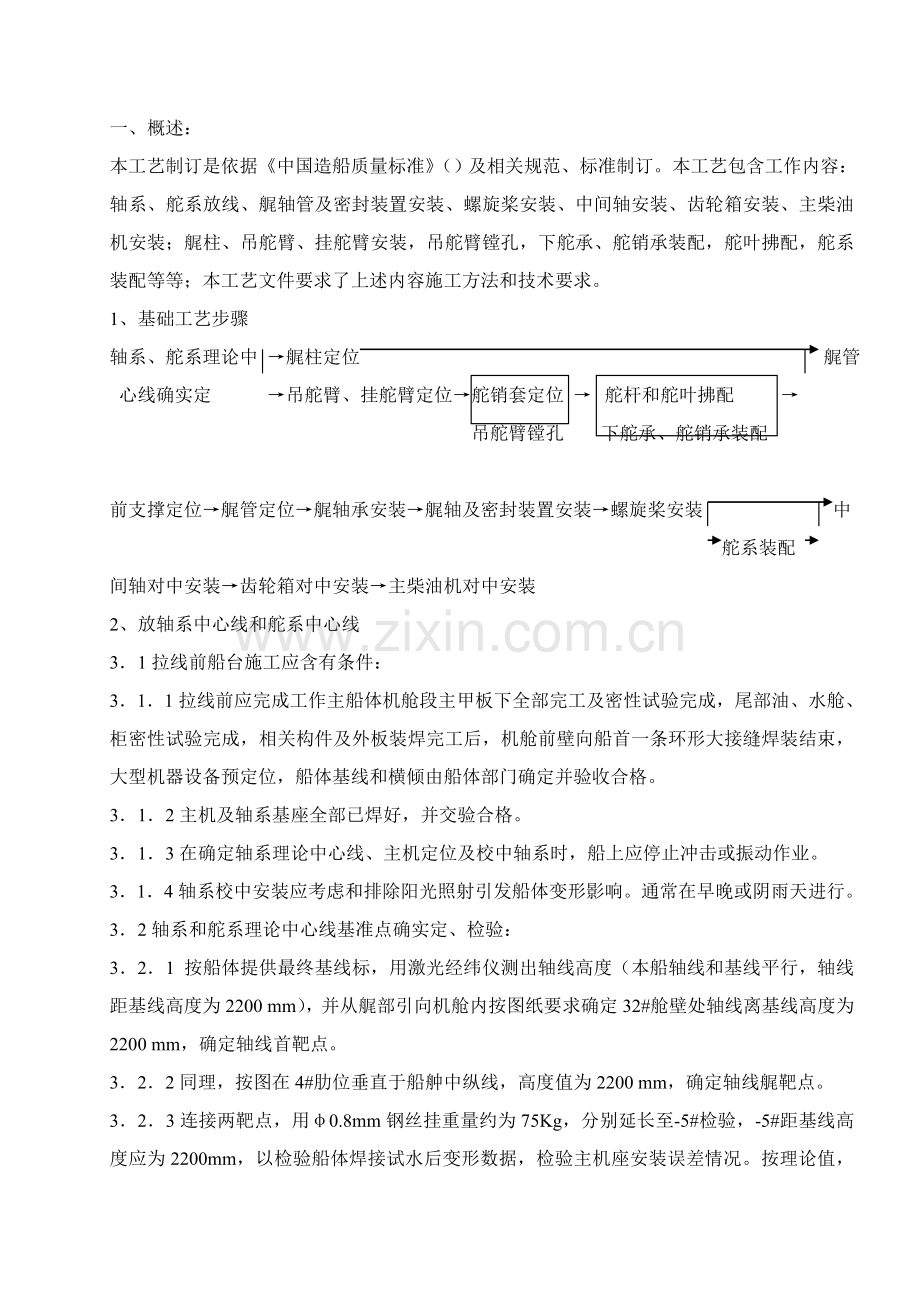

一、概述：
本工艺制订是依据《中国造船质量标准》（）及相关规范、标准制订。本工艺包含工作内容：轴系、舵系放线、艉轴管及密封装置安装、螺旋桨安装、中间轴安装、齿轮箱安装、主柴油机安装；艉柱、吊舵臂、挂舵臂安装，吊舵臂镗孔，下舵承、舵销承装配，舵叶拂配，舵系装配等等；本工艺文件要求了上述内容施工方法和技术要求。
1、 基础工艺步骤
轴系、舵系理论中 →艉柱定位 艉管
心线确实定 →吊舵臂、挂舵臂定位→舵销套定位 → 舵杆和舵叶拂配 →
吊舵臂镗孔 下舵承、舵销承装配

前支撑定位→艉管定位→艉轴承安装→艉轴及密封装置安装→螺旋桨安装 中
舵系装配
间轴对中安装→齿轮箱对中安装→主柴油机对中安装
2、 放轴系中心线和舵系中心线
3．1拉线前船台施工应含有条件：
3．1．1拉线前应完成工作主船体机舱段主甲板下全部完工及密性试验完成，尾部油、水舱、柜密性试验完成，相关构件及外板装焊完工后，机舱前壁向船首一条环形大接缝焊装结束，大型机器设备预定位，船体基线和横倾由船体部门确定并验收合格。
3．1．2主机及轴系基座全部已焊好，并交验合格。
3．1．3在确定轴系理论中心线、主机定位及校中轴系时，船上应停止冲击或振动作业。
3．1．4轴系校中安装应考虑和排除阳光照射引发船体变形影响。通常在早晚或阴雨天进行。
3．2轴系和舵系理论中心线基准点确实定、检验：
3．2．1 按船体提供最终基线标，用激光经纬仪测出轴线高度（本船轴线和基线平行，轴线距基线高度为2200 mm），并从艉部引向机舱内按图纸要求确定32#舱壁处轴线离基线高度为2200 mm，确定轴线首靶点。
3．2．2同理，按图在4#肋位垂直于船舯中纵线，高度值为2200 mm，确定轴线艉靶点。
3．2．3连接两靶点，用φ0.8mm钢丝挂重量约为75Kg，分别延长至-5#检验，-5#距基线高度应为2200mm，以检验船体焊接试水后变形数据，检验主机座安装误差情况。按理论值，也可检验轴线挠度。（图1）

3、 钢丝自重及挠度修正值以下：
Y=g*x(l-x)/0.99*2G
式中Y—挠度修正值（m）；
g—钢丝线单位重量（N/ m）；
L—钢丝两基准点间距离（m）；
X—所求挠度到基点距离（m）；
G—钢丝拉紧力（N）；
5、理论轴线确定后，检验主机座位置及高度尺寸是否满足要求。主机座满足要求后，将首靶点移至13#肋位处，13#肋位距轴线高度按理论计算为2200 mm。
6、靶点用大于100×100×8角钢制作固定。
7、轴系理论中心线要求：轴系理论中心线和船体纵中心线不平行度误差小于0.3mm/m；轴线和基线平行，且只许可后端向下倾斜。
8、舵系拉线和轴系拉线同时进行。舵系则在0#肋位处按船体中心线向上和轴线重合并沿伸至舵机平台甲板上，并做好标识（注意：在舵系放线之前，需要检验船舶横倾，如有则需要调整下基准点）。用一根φ0.8mm钢丝连接上下两基点并在钢丝下端挂一重~50 Kg重物，此钢丝即为舵系理论中心线，并在主甲板及艉楼甲板倒龙骨上用样冲做好标识。该线同时引到艉封板上做好标识，为舵叶吊中基准线。上述拉线基准点需经检验员确定，施工人员按此基准点进行轴系和舵系拉线。
9、舵系中心误差应符合表1要求：
表1
序号
项 目
安 装 技 术 要 求
1
舵系中心线和船体基线垂直度
每米≤0.8 mm
2
舵系中心线和轴系中心线相对位置偏差
≤3 mm
9．1轴系理论中心距基线高度应依据主船体变形情况而作合适调整，但调整方法和调整数值应同设计院和船东代表协商。
9、2报船东代表和船检验船师检验，若没有达成上述要求指标应调整。
10、艉柱、吊舵臂安装：
10．1安装艉柱，以轴系理论轴线为基线，依据图纸指定位置，将艉柱安装到主船体上（注意，安装艉柱前需要将艉管及艉管前支撑从尾部往机舱装进去，并往机舱多拉部分，以不影响安装艉柱为标准）；
10．2安装吊舵臂，以舵系理论轴线为基线，依据图纸指定位置，将吊舵臂安装到主船体上，然后将艉柱和吊舵臂之间船体构件安装到船体上。
10．3艉柱、吊舵臂焊接要求是有经验持证焊工，严格按以下焊接次序施焊：
10．3．1先焊吊舵臂，焊接次序为先焊接船体构件和构件之间焊缝，再焊吊舵臂和船体构件之间焊缝，焊接采取对称和跳焊方法，严格控制变形，注意在焊接过程中，钳工要不停地测量吊舵臂下舵承外壳、舵销承外壳中心线和舵系中心线是否重合，依据变形情况调整焊接方向。
10．3．2再焊艉柱，焊接次序为先焊接船体构件和构件之间焊缝，再焊艉柱和船体构件之间焊缝，焊接采取对称和跳焊方法，严格控制变形，注意在焊接过程中，钳工要不停地测量艉柱内孔中心线和轴系中心线是否重合，依据变形情况调整焊接方向。
11、艉管前支撑安装
11．1 安装艉管前支撑，依据轴系理论中心线调整艉管前支撑使其内孔中心线和轴系理论中心线相吻合，并依据图纸指定位置固定艉管前支撑。钢丝挠度按第4条计算。
11．2艉轴管前支撑焊接要求是有经验持证焊工；用CO2气体保护焊，焊接采取对称和跳焊方法；并在对称接头处留~6 mm气孔，等冷却后再填平气孔。
11．3注意在焊接过程中，钳工要不停地测量艉管及艉轴前轴承支撑中心线是否和轴系理论中心线重合，依据变形情况可调整焊接方向。冷却后检验艉轴管前支撑中心线和轴系理论中心线是否有偏差并做好统计。
12、艉轴管安装
12．1艉柱和艉管前支撑安装好后，以理论轴线为基准，依据图纸指定位置，用设在艉柱和艉管前支撑上调整螺栓将艉轴套管调整好，使艉轴套管中心线和理论轴线相吻合。钢丝挠度按第4条计算。

12．2 艉轴套管调整好后，开始装配浇注环氧树脂挡板。
12．3 浇注环氧树脂挡板装好后，由宁波北伦科技专业技术人员开始浇注环氧树脂，以定位艉轴套管。
12．4轴系中心线误差应符合表2要求：
表2
序号
项 目
安 装 技 术 要 求
1
轴系中心线上下偏差
±7
2
轴系中心线左右偏差
±3
12．5艉管环氧浇注定位以后，用磁力座钻配钻和攻艉管固定螺纹孔，同时安装固定双头螺栓。
13 镗削吊舵臂下舵承外壳孔及舵销承外壳孔：
13．1 舵系理论中心线为基准划镗孔检验圆和加工圆线，（检验圆线比加工圆线约大20~30mm），并在圆线上打上样冲眼。注意，加工圆线和检验圆线是个同心圆，而且，在镗孔前及在画镗孔加工圆线时，应检验轴毂孔能否按图纸要求镗出要求尺寸，现时使轴毂最小厚度（通常为舵杆直径30%）大于要求数值。
13．2 镗杆定中时，在舵承外壳孔及上舵承座前后左右焊接四只M14×50螺栓，以舵系理论中心线调整四个螺栓使前后左右距离相等（距离约比镗杆直径大0.10 mm）放入镗杆调整使镗杆和四棵螺栓距离相等。
13．3 镗削舵臂下舵承外壳孔和舵销承外壳孔。
13．4 注意镗孔时进刀量不要太大，分几次镗削
13．5 镗孔技术要求按表3
表3
序号
项 目
技 术 要 求
1
镗削后孔中心线和理论中心线偏差
≤0.10 mm
2
吊舵臂下舵承外壳、舵销承外壳内孔不一样轴度误差
≤0.10 mm
3
前后端面和孔中心线垂直度误差
≤0.10mm/ m
4
镗孔后内孔椭圆度和圆柱度误差
≤0.06 mm
5
镗削加工表面粗糙度
配合面3.2
非配合面12.5
14 挂舵臂安装
14．1 在舵叶上安装挂舵臂之前，舵已基础成型，舵叶构件和构件间焊缝焊已经全部焊接完工，板缝焊已基础焊完（和挂舵臂之间焊缝除外）舵叶上下封板用样冲作出舵叶纵向和横向中心线，方便以后舵叶对中做准备。
14．2 依据舵叶施工图纸将挂舵臂固定到要求位置，注意定位挂舵臂时，一定要确保挂舵臂中心线和舵叶中心线一致性，且注意键槽方向。
14．3 挂舵臂找中定位完工后，用L100×100×10或工字钢临时固定牢，预防焊接变形。然后，开始焊接舵叶构件和挂舵臂之间焊缝，注意焊接采取跳焊方法，严格控制变形。在施焊过程中，钳工要不时地测量挂舵臂内孔中心尺寸，依据变形情况调整焊接方向和速度。
14．4 舵叶施焊完工后（焊缝已冷却），将舵叶及挂舵臂全部临时加强支撑拆除，让舵叶充足释放应力。
14．5 舵叶锥孔和舵杆拂配，用吊车垂直吊舵杆，将舵杆和舵叶锥孔进行拂配，使舵杆锥度和舵叶舵杆套接触面积达成75%，而且用色油检验，25×25 mm2面积达成3~4点。
15 舵叶舵销套定位安装：
15．1将舵叶水平放置在平台上并调平。
15．2 依据舵叶舵杆套部分内孔中心线拉一根φ1mm钢丝，此钢丝穿过舵销套座内孔，此钢丝即为舵叶中心线。要考虑钢丝挠度，钢丝挠度按第4条计算。
15．3 依据舵叶舵杆套部份内孔中心线为基准定位舵销套（注意：定位舵销套之前，需要将舵销套座内孔及舵销套外园用丙酮清洗洁净），经过八个M20调整螺栓调整，使舵销套内孔和舵杆套内孔同心，图3所表示。

15．4舵销套环氧树脂定位;
15．4．1 舵销套调整好后，焊接挡板，准备浇注环氧树脂。
15．4．2浇注环氧树脂，该工作由宁波北伦科技专业技术人员完成。
16．吊舵臂下舵承孔及舵销承孔镗削完工后，仔细测量内径，参考图纸装配要求加工下舵承及舵销承外径，外圆加工要求如表4
表4
序号
项 目
技 术 要 求
1
下舵承
圆度及圆柱度
≤0.04 mm
2
舵销承
圆度及圆柱度
≤0.04 mm
17 艉轴承安装
17．1 艉轴承安装：
17．1．1 压缩空气将艉轴管内铁屑、杂物清除洁净，艉轴承表面擦洗洁净。
17．1．2用带表油压千顶将前后轴承装入艉轴艉管中，统计装配时压力表读数，计算轴承装配压力。注意：装轴承时要注意轴承油槽方向向上。
18． 艉轴及前密封装置安装
18．1 艉轴安装：
18．1．1 安装艉轴前应按技术要求检验合格，艉轴和螺旋桨和联轴节锥孔拂括配合质量及和传动键括配质量应合格，艉轴表面擦洗洁净。（以上产品应有船检证书）
18．1．2 在艉轴工作轴颈部分和艉轴承内圆表面上涂上润滑剂。
18．1．3 用桁车和手拉葫芦或推车将艉轴从船外向船内送入艉轴管轴承内。（所用起吊工具不得损伤艉轴）
18．1．4 按图纸要求调整好艉轴前后尺寸后用长塞尺测量艉轴和艉轴承左右及上下部安装间隙，要求以下：上部间隙满足技术要求；下部接触处间隙为零，用0.05 mm塞尺检验插不进；左右两边间隙应均匀。检验完工后做好支撑。
18．1．5 将前密封装置内外检验，看密封装置是否有毛刺、裂纹等缺点，然后再安装密封装置。
18．1．6前密封装置安装完工以后，进行密封装置密封压力试验并报船检。
19． 螺旋桨和可拆联轴节安装
19．1 螺旋桨锥孔和艉轴配合面擦拭洁净，转动艉轴使键朝上，把螺旋桨安装到艉轴上再安装导流帽，在机舱内艉轴前端用槽钢档住，后端用带压力表液压顶顶螺旋桨，在顶过程中统计压力及进入量。（要求设计院提供螺旋桨压入力数据）
19．2 安装艉轴前端可拆联轴节，用专用扳手使劲拧紧螺帽，使联轴节紧配在艉轴前端锥孔上。
19．3 轴承内加入润滑剂，转动艉轴用百分表检验艉轴端面及外圆跳动情况，并做好统计。
19．4 可拆联轴节安装完工后，用大角钢或工字钢、工艺螺栓等将可拆联轴节连同艉轴牢靠一起固定在船体上，为船舶下水做准备。注意，固定联轴节时，应使螺旋桨成顺八字。
20 舵杆装配
20．1 去除下舵承、舵销承毛刺，涂上润滑轴用液压顶压入下舵承外壳孔及舵销承外壳孔内。
20．2 舵叶装配到吊舵臂上，调整舵杆锥孔和舵系中心线重合，并用枕木垫平。
20．3 用吊车慢慢把舵杆放入舵孔内，对好舵杆锥孔，上紧螺母，并做好保险。同理装上舵销。
20．4 用M20调整螺栓按实测数据要求调整好上舵承座尺寸，装上上舵承使舵杆和舵承内孔四面间隙相等，点焊固定，施焊时采取跳焊或对称焊，钳工要不停测量内孔间隙，按实际情况调整焊接方向。
20．5 焊完冷却后，舵叶应能轻松转动。
21． 轴系校中应含有条件：
21.1 螺旋桨应浸没在水中；
21.2 轴系校中应在早晨日出前或夜间船体温度稳定时进行；
21.3 如安装时环境温度低于10℃，则应考虑环境温度对轴系校中影响；
21.4 其它条件见通用要求；
21.5 轴系校中时要统计校中日期、时间及环境温度。
21.6 最好船舶浮态要调整好。
22． 轴系校中
22．1 中间轴上船，用两个可调轴承托架支承中间轴，图4所表示
22．2 调整两个可调轴承支承将中间轴法兰和艉轴联轴节法兰对齐。
22．3 用专用板手转动中间轴，检验并调整中间轴，使中间轴法兰中心线和轴线中心线相吻合。
22．4 依据轴系校中计算书，艉轴和中间轴按一根轴计算，故在机加工时，艉轴和中间轴按一根轴来加工。所以，中间法兰和艉轴联轴节法兰对中好后，将铰孔螺栓装入对应孔中，将中间法兰和艉轴联轴节法兰连接起来。
23． 齿轮箱合理校中安装
23．1 中间轴找正对中合格后，以中间轴法兰为基准找正齿轮箱输出法兰中心。
23．2 齿轮箱输出法兰对中测量项目和计算方法图（5）。
23．3 准备两对磁力表座和百分表，将磁力表座和百分表图7所表示安装好。
23．4 齿轮箱输出法兰和中间轴法兰校中使其曲折和偏移值满足轴系校中计算书要求，许可误差见表5。注意要考虑环氧垫片收缩量和压缩量，对于本船考虑0.05mm。
23．5 齿轮箱对中调整合格后，采取工艺方法将齿轮箱底座左右上下前后等方向固定好，预防变动。
23．6 配钻标准螺栓孔；
23．7 螺栓孔配钻完工后，重新校核，看齿轮箱位置有没有改变；然后用标准螺栓临时将齿轮箱固定在基座上；
23．8 根据轴系计算书位置进行轴系负荷测量，看轴系负荷是否满足计算书要求，不然要调整齿轮箱位置，使轴系负荷满足计算书要求；具体方法见本工艺第24条。
23．9 齿轮箱合理校中合格后，根据环氧树脂垫片浇注工艺（由宁波北伦科技实业提供）要求，清洁底座并焊好挡板和铰孔螺栓钢套管。
23．10 由宁波科技实业施工技术人员根据环氧树脂垫片浇注工艺浇注氧树脂垫片。
23．11 环氧树脂垫片凝固后，对齿轮箱钻孔，并铰孔（铰孔采取机铰方法），铰孔螺孔及螺栓质量要求如表7。
表5
序号
项 目
允 许 误 差
1
偏多值δ
≤0.03 mm
3
曲折值α(mm/m)
≤0.03 mm

法兰偏移和曲折量计算方法如表

偏移量计算
指针位置
指针间隙
间隙总和E
间隙总和之差△
所求偏移值
I指针
II指针
上
z1上
z2上
E1＝z1上＋z2上
△1＝E1－E2
△1／4
下
z1下
z2下
E2＝z1下＋z2下
左
z1左
z2左
E3＝z1左＋z2左
△2＝E3－E4
△1／4
右
z1右
z2右
E4＝z1右＋z2右

曲折量计算
指针位置
指针间隙
间隙总和E
间隙总和之差△
所求偏移值
I指针
II指针
上
y1上
y2上
E1＝y1上＋y2上
△1＝E1－E2
△1／2
下
y1下
y2下
E2＝y1下＋y2下
左
y1左
y2左
E3＝y1左＋y2左
△2＝E3－E4
△1／2
右
y1右
y2右
E4＝y1右＋y2右
图（5）

表6
序号
项 目
允 许 偏 差
1
偏多值δ
≤0.10 mm
3
曲折值α(mm/m)
≤0.03

如表7
螺栓直径
＜30
30~50
50~70
配合值
0~0.01
-0.005~+0.005
-0.015~0
螺孔
圆柱度
0.02
0.02
0.03
圆度
0.01
0.01
0.02
螺栓
圆柱度
0.015
0.015
0.02
圆度
0.01
0.01
0.015

23．12螺孔、螺栓合格后按计算书要求前后对称方向用扭力扳手锁紧螺栓并测好每个螺栓力度，其扭力满足《5300m3LPG船主机、齿轮箱定位安装采取JN-120A浇注型环氧基座垫片施工工艺及强度计算书》要求。
23．13齿轮箱和船体基座绞孔镙栓结构形式见图。
和船体肘板相碰时采取（8），其它采取（9）
23．14铰孔螺栓及孔技术要求参考表7、8要求。

23．15按第22条重新对中间轴、齿轮箱校中。其曲折和偏移值满足轴系校中计算书要求(许可误差见表5。

表8
序号
项 目
技 术 要 求
1
铰孔螺
栓数量
齿轮箱输出法兰绞孔螺栓数量
全部铰孔
艉轴联轴节法兰铰孔螺栓数量
全部铰孔
高弹和齿轮箱输入法兰绞孔螺栓数量
对称铰2孔
2
铰孔螺栓和孔配合精度
H7/K6
3
铰孔螺栓和孔接触面积
≥70%
4
铰孔螺栓和孔表面粗糙度
▽1.6
5
螺栓头部和螺母和接触面接触质量
0.05mm塞尺插不进
6
螺栓锁紧后配对法兰端面贴合质量
0.03mm塞尺插不进

24．中间轴承负荷测量检验
轴系按合理找中计算法安装后，中间轴承所承受实际负荷应在理论计算许可范围内。为了使检验人员能掌握怎样复测及计算中间轴承实际负荷，作以下介绍：
（1）中间轴承负荷测量方法。按图10所表示，安装带压力表液压千斤顶，百分表和千斤顶安装位置由技术人员依据轴系校中计算书要求位置放对。
（2）测量方法和操作要领
①中间轴承负荷测量在轴系和齿轮箱全部安装结束后进行（包含法兰连接螺栓敲紧）；
②测量千斤顶活塞直径，校验压力表正确度；

图10 中间轴承负荷测量方法
③液压千斤顶顶升时，中间轴承滑油挡板不能和轴相碰；
④千斤顶向上作用点必需经过轴中心；
⑤千斤顶顶升点和千分表位置应在同一横断面上；
⑥千斤顶最大顶升量为0.8mm；
⑦测量前先作顶升、放下动作各一次，然后再进行正式测量；
⑧油泵以每0.5Mpa加压一次，测量轴上升量，到最大值0.8mm时为止。然后以每0.5MPa降压一次，测量轴下降量，到油压降至0点时为止，并作出具体统计。
⑨按上面统计作出图11所表示图形，并求出pu、pd 及pm值。

图11 中间轴承负荷pm值
⑩中间轴承实际负荷由下式计算：
W=（pd+ pu）/2×SA×RC
式中W—中间轴承实际负荷（kg）；
SA—千斤顶活塞面积（cm2）;
pu、pd—千斤顶上升油压及下降油压（kg/cm2）;
Rc—千斤顶和中间轴承位置修正系数（由设计确定）。
测量得出中间轴承实际负荷值W，若符合轴系合理找中计算时轴承理论负荷许可值，则可认为轴系校中满足要求。
25 主机对中及安装
25．1 主机安装前后均应检验主机曲臂差。
25．2 主机对中方法同齿轮箱对中方法一样（并应参考主机厂家提供校中说明：考虑到飞轮倾斜，齿轮箱读数比主机读数高0.1mm，即主机比齿轮箱低0.1mm），注意要确保主机飞轮和齿轮箱输入法兰之间轴向间距根据高弹安装要求，同时也要注意考虑环氧垫片收缩量和压缩量，对于本船考虑0.05mm。
25．3 主机对中合格后，同齿轮箱一样采取工艺方法预防主机变动，同时根据环氧垫片浇注工艺要求处理底座和焊接挡板及绞孔螺栓套管。
25．4环氧树脂垫片凝固后，对齿轮箱钻孔，并铰孔，铰孔螺孔及螺栓质量要求如上表7、8。
25．5螺孔、螺栓合格后按计算书要求前后对称方向用扭力板锁紧螺栓并测好每个螺栓力度。
25．6按主机校中方法重新对主机、齿轮箱校中。校中数据如表6。
25．7将高弹输入输出法兰分别安装到主机飞轮和齿轮箱输入法兰上，主机飞轮和齿轮箱输入法兰之间间距根据高弹安装要求（许可偏差±0.8mm，本船按-0.5mm控制）。
25．8根据高弹要求安装高弹（高弹安装后应检验主机曲臂差）。
26．齿轮箱、中间轴、艉轴联轴节法兰连接
26．1齿轮箱输出法兰和中间轴前端法兰和中间轴后端法兰和艉轴联轴节法兰铰孔螺栓装配结构形式见图12。
26．2齿轮箱输出法兰和中间轴前端法兰和中间轴后端法兰和艉轴联轴节法兰铰孔螺栓及孔技术要求应符合表7、8要求。
