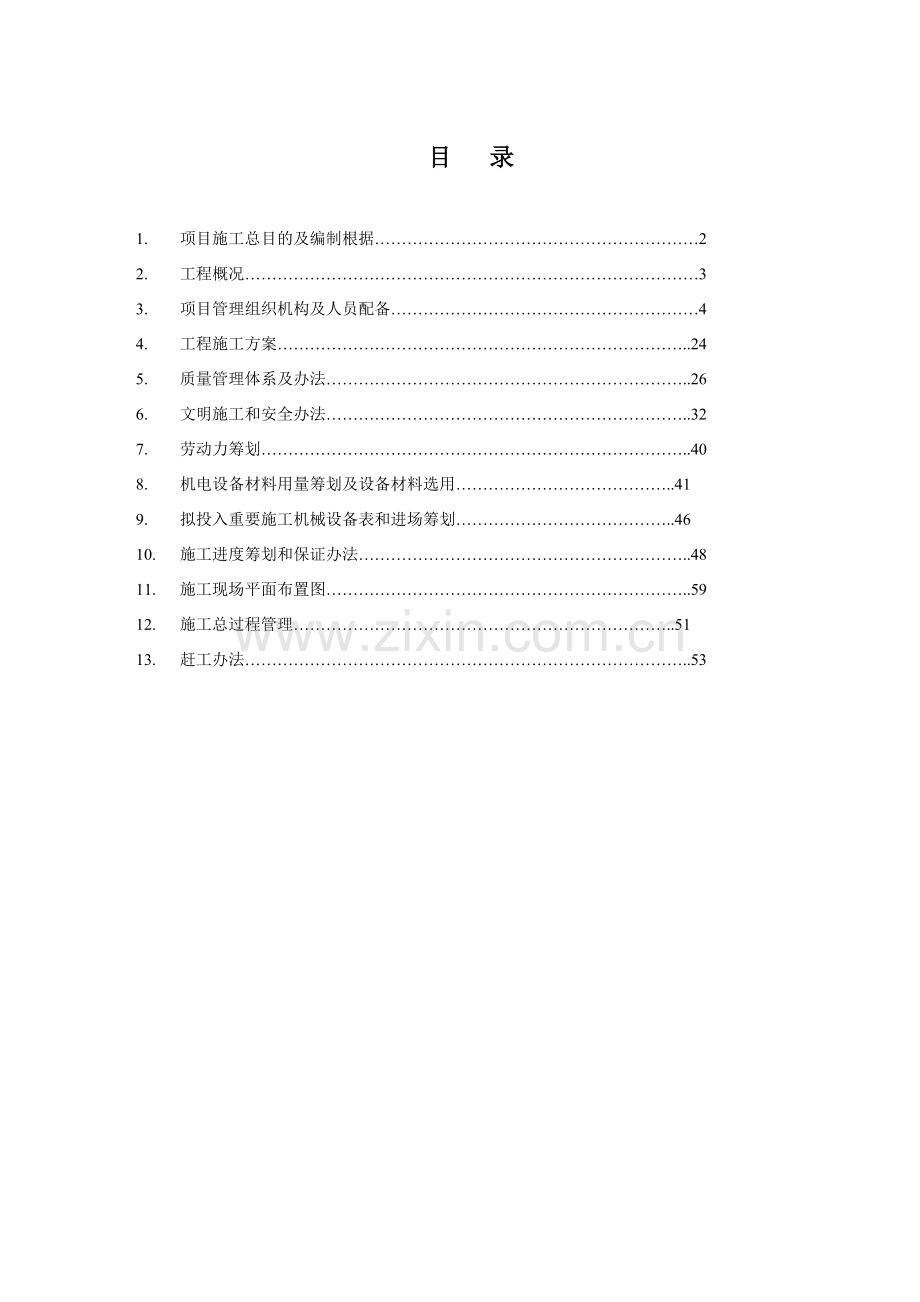

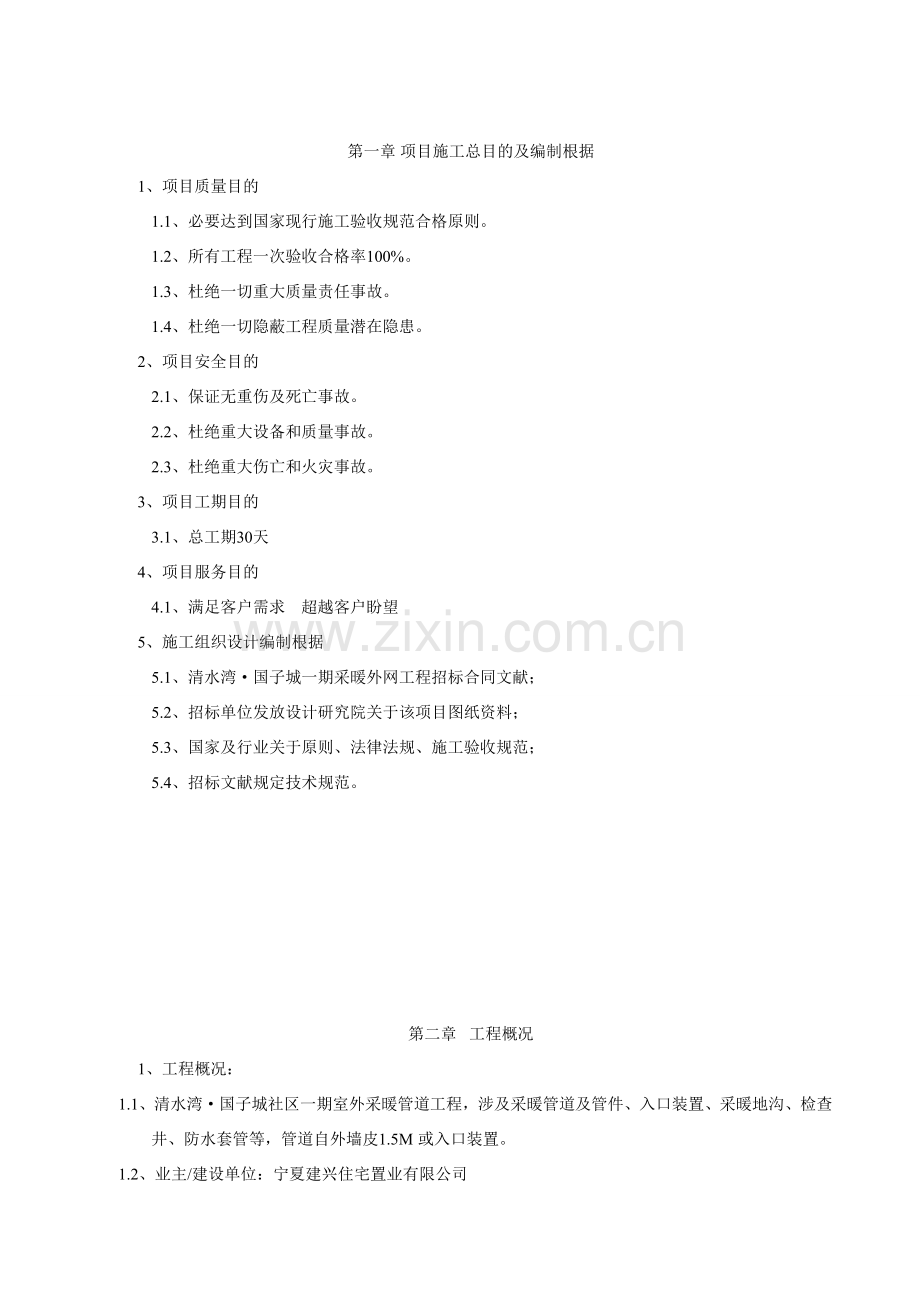

1、目 录1. 项目施工总目的及编制根据22. 工程概况33. 项目管理组织机构及人员配备44. 工程施工方案.245. 质量管理体系及办法.266. 文明施工和安全办法.327. 劳动力筹划.408. 机电设备材料用量筹划及设备材料选用.419. 拟投入重要施工机械设备表和进场筹划.4610. 施工进度筹划和保证办法.4811. 施工现场平面布置图.5912. 施工总过程管理.5113. 赶工办法.53第一章 项目施工总目的及编制根据1、 项目质量目的1.1、 必要达到国家现行施工验收规范合格原则。1.2、 所有工程一次验收合格率100%。1.3、 杜绝一切重大质量责任事故。1.4、 杜绝一切隐

2、蔽工程质量潜在隐患。2、 项目安全目的2.1、 保证无重伤及死亡事故。2.2、 杜绝重大设备和质量事故。2.3、 杜绝重大伤亡和火灾事故。3、 项目工期目的3.1、 总工期30天4、 项目服务目的4.1、 满足客户需求 超越客户盼望5、 施工组织设计编制根据5.1、 清水湾国子城一期采暖外网工程招标合同文献;5.2、 招标单位发放设计研究院关于该项目图纸资料;5.3、 国家及行业关于原则、法律法规、施工验收规范;5.4、 招标文献规定技术规范。第二章 工程概况1、 工程概况:1.1、 清水湾国子城社区一期室外采暖管道工程,涉及采暖管道及管件、入口装置、采暖地沟、检查井、防水套管等,管道自外墙皮

3、1.5M或入口装置。1.2、 业主/建设单位:宁夏建兴住宅置业有限公司1.3、 项目工期目的:30日历天第三章 项目组织机构1、 项目管理组织机构表项目经理项目副经理项目总工质量监督物资供应安全监督工程技术档案管理动力管道安装队保温安装队给排水安装队消防管安装队第四章 工程施工方案1、 施工程序总体设立及施工段划分施工程序安排如下:1.1、 施工准备阶段:深化设计所有给排水、动力、强电等系统标高位置,详细布置各系统在同一公共部位施工空间路线。必要充分考虑各专业管道工艺规定特点,满足有关规定。并依照详细状况提前预制。1.2、 施工阶段:前期重要是支架预制,管道预制保温;施工阶段重要是各专业安装预

4、埋工作,管道绗架主构造完毕后来一方面是蒸汽、热水、凝结水管道安装;埋地管道进度要与室外道路及绿化施工进度相配合,尽量避免互相破坏及影响。1.3、 机电安装配合原则:先污水、雨水管道安装后其她专业管道安装;先大直径管道安装后小直径管道安装;同一区域内先下后上,先里后外原则。保证安装有序进行。1.4、 施工前准备工作A、 技术准备a. 工程施工图:原设计施工图及设计阐明是施工重要根据,依照工程性质、服务对象和系统工作原理进一步深化设计,涉及系统设计及标高、走向等进行拟定,因而施工前认真熟悉工程施工图,掌握设计意图并作到心中有数。b. 技术资料:应按设计规定选用国标图集和其她技术资料。c. 参照其她

5、专业安装施工图:对各专业管道系统及电气系统之间施工中管道走向、坐标交叉配合等应综合校核,在各类管道密集处应绘出管线平面综合布置图。B、 作业场地布置a. 加工场地:管道工程预制,应有独立作业场地,场地应平整、清洁、宽畅,本工程中将尽量在我公司加工厂制作,现场组装;现场应有空旷成品堆放场地,便于运送,场地道路应畅通,通风应良好,并应设立必要消防器材,场地应保持清洁、坚持文明施工。b. 材料堆放和保管:各种材料应按品种、规格堆整洁,以便领料、以便施工。c. 施工机具准备:按施工机具筹划准备加工、装配、安装等工机具,使用前应认真熟悉其机械构造、性能、用途和操作办法,并有专人保管,制定定期检查制度,以

6、以便施工。C、 图纸会审及交底a. 施工前参加由设计单位、建设单位、施工单位联合组织图纸会审,从施工操作可行性、以便性、安全性提出意见和建议,并接受设计单位技术交底,办理图纸会审手续。由施工技术人员依照设计图纸、施工方案、施工验收规范、质量评估原则向上岗人员进行安装技术交底和安全技术交底并办理关于手续。2、 给排水施工方案2.1、 施工范畴:市政给水系统(J)、室外消火栓给水系统(J3)、生产给水系统(J1)、生活给水系统(J2)、中水系统(Z)、自动喷水灭火系统(JP)、干净水系统(JJ)、循环水系统(涉及到冲压车间、涂装车间)、生产污水系统等。2.2、 给排水系统施工工艺流程:按图测量、放

7、线、打桩挖管沟沟底垫层解决复测标高管道预制、防腐下管找正管口连接某些覆土回填试压前检查分段系统实验隐蔽前检查回填土系统最后水压实验。2.3、 管道施工规定:A、 给排水工程制作、安装、调试等工作全过程,必要满足GB50268-97给水排水管道工程施工及验收规范、GB50242-建筑给水排水及采暖工程施工验收规范、GB50235-98工业金属管道工程施工及验收规范等有关技术及质量规定。B、 给水管道管径DN80采用球墨铸铁给水管,内衬水泥,承插式胶圈压兰连接。管径DN80时,采用PPR给水塑料管,热熔连接。C、 给水管道管顶埋深不不大于1200mm。D、 铸铁给水管道在方向变化时应做支墩。E、

8、循环水管采用钢骨架HDPE给水塑料管热熔连接。F、 涂装生产污水系统管道为不锈钢管,不锈钢管按照所排放污水性质选用。管道氩弧焊接,架空安装,采用50mm厚岩棉管壳保温,外包0.5mm厚镀锌板。G、 球墨铸铁管道上所有阀门均采用法兰式金属硬密封蝶阀,其中管径DN150时,采用涡轮传动方式,所有阀门均选用工程压力为PN=1.6MPa;H、 设计工作压力:市政给水系统(J)、室外消火栓给水系统(J3)、生产给水系统(J1)、生活给水系统(J2)、中水系统(Z)工作压力为0.5 MPa;自动喷水灭火系统(JP)工作压力为0.75 MPa;干净水系统(JJ)工作压力为0.3 MPa。I、 水压实验压力:

9、消防给水实验压力1.2 MPa;其他压力流管道水压实验压力1.0 MPa。J、 PPR管道上阀门按设计图纸选用;K、 球墨铸铁管管路各个接头处必要加水泥靠背。L、 各阀门后边加阀门连接型不锈钢波纹补偿器(承压1.6MPa),同步阀门井相应增大。M、 罗栓连接采用发蓝螺丝并涂抹黄油,法兰采用原则法兰(承压1.6MPa);N、 各阀门井位置可依照现场管路状况进行调节,井盖选用球墨铸铁井盖;O、 洒水拴阀门为不锈钢球阀材质;P、 所有入户管道:如果各车间或实体建筑管道已经做到墙外1.5米处,则负责与入户管道连接,否则做到墙外1.5米处为止;Q、 自来水流量计计量精度必要是自来水公司承认产品;R、 高

10、密度聚乙烯双壁波纹管(HDPE)管道基本均采用150mm厚细砂垫层夯实,管道安装完毕,外包细砂保护层,细砂垫层宽度为管径3倍,管顶以上细砂垫层100mm。S、 在道路上给水及排水井采用重型铸铁井盖及盖座,其他处采用轻型铸铁井盖及盖座,井盖标明阀门井、消火栓井等字样。T、 当给水管道与排水管道、电缆沟交叉并在其下方穿越时,该管段应绕行。U、 给水管道冲洗、消毒: a. 给水管道在水压实验后,应进行冲洗和消毒。冲洗时应用流速不不大于1.0m/s水流持续冲洗,直至出水口处浊度、色度与入口处冲洗水浊度、色度相似为止。b. 冲洗后还要用每升水含2030毫克游离氯水灌管道进行消毒,含氯水在管道中应留置24

11、小时以上。c. 消毒完后,再用饮用水冲洗,并经关于部门取样检查,符合国家生活饮用水原则方可使用。3、 动力管道施工方案3.1、 施工范畴:油品管道系统、压缩空气管道系统、热水管道系统、蒸汽和凝结水系统、天然气管道系统。3.2、 埋地动力管道系统施工工艺流程:按图测量、放线、打桩挖管沟沟底垫层解决复测标高管道预制、防腐下管找正管口连接某些覆土回填试压前检查分段系统实验隐蔽前检查回填土系统最后水压实验。3.3、 埋地热水管道施工规定:A、 采用无缝钢管焊接或法兰连接,焊缝为级,100%超声波探伤,x射线探伤复检;B、 埋地敷设方式为聚氨酯泡沫塑料预制保温管无补偿冷安装直埋安装。C、 高温热水设计压

12、力1 MPa,低温热水设计压力0.6 MPa。3.4、 架空热力管道施工规定:A、 采用无缝钢管焊接或法兰连接,采用岩棉管壳保温,外包0.5mm厚镀锌板。B、 蒸汽设计压力0.8MPa,凝结水设计压力0.6 MPa,高温热水设计压力0.7 MPa。实验压力为设计压力1.5倍。3.5、 埋地压缩空气管道施工规定:A、 压缩空气管道采用无缝钢管焊接或法兰连接,所有空压管道在安装前应进行热镀锌解决。B、 压缩空气设计压力0.8MPa,强度实验压力为设计压力1.5倍。严密性实验压力为设计压力。3.6、 油品管道施工规定:A、 油品管道采用不锈钢无缝管焊接。B、 焊接方式为氩弧焊接,焊缝为3级焊缝,作1

13、00%超声波探伤,5%射线探伤检查。C、 凸面法兰连接。D、 直径不大于不大于50mm时弯头采用不锈钢无缝管冷弯;不不大于等于50mm时采用压制弯头,弯曲半径1.5倍直径。E、 设计压力0.8MPa,强度实验压力为设计压力1.5倍。严密性实验压力为设计压力。F、 静电接地:法兰间设导电跨线,管道系统对地电阻超过100时,应设两处接地,接地采用焊接。3.7、 所有动力埋地无缝钢管施工通用规定:A、 采用环氧煤沥青漆加强级防腐,敷设在套管内管道采用特加强级防腐,作100%探伤,防腐做法按城乡燃气输配工程施工及验收规范(CJJ33-89)。B、 管道与其他管道、电缆交叉时按规范规定加设钢套管和考虑间

14、距规定,套管采用环氧煤沥青漆加强级防腐。C、 厂区所有埋地管道及转角处按照有关规范规定埋设转角桩(带标记)。D、 管道埋深随相应路面下1米。E、 螺栓连接采用发蓝螺丝并涂抹黄油,法兰采用原则法兰(承压1.6MPa)。3.8、 天然气管道施工规定:A、 管道敷设a. 管道运送至现场要进行支垫码放,合理固定牢固,防止滚落,要用吊装带吊装,防止碰损管身防腐层,加设套管时,加套管段管身要另行缠绕一层防腐胶带,保证套管内防腐完好,管道下沟前要进行拉膛,清理管内污物和粉尘。b. 新管下沟前、下沟后及固定口防腐完毕时进行电压为5KV点火花检测,扫描检测速度不低于0.3m/s,有漏点及时标记和修补。c. 套管

15、规格不不大于主管两号,套管要进行沥青加强级防腐,套管要与管道同轴,两端口要进行沥青油麻封堵。d. 管道与其他管道、电缆交叉时按规范规定加设钢套管和考虑间距规定,套管采用环氧煤沥青漆加强级防腐。B、 对口焊接a. 管道对口前,要对管口10cm范畴内进行手工砂轮打磨,清除表面油垢、锈、污垢、毛刺等,并露出金属光泽,焊接完毕必要清理焊药和飞溅,不得有焊瘤。b. 对口前要对两管口周边校对,防止浮现错口偏差现象,特殊状况要进行修正解决,错口偏差容许值为1.0mm。c. 两管口环缝要有不不大于300mm间距。d. 焊接采用65-70V型坡口。e. 焊接采用氩弧焊打底,电弧焊填充盖面。氩弧焊丝 型号TCS-

16、50 直径2.5mm钨极焊丝 2.5mm 电焊条牌号 E430(J422) 直径3.2mm5.0mmf. 电焊条烘干烘干温度 250 要 求 焊接时,焊条应放置在保温桶内,随取随用使用前(焊丝)应用砂纸打磨出金属光泽g. 焊缝外观加强高度 固定口为2-3mm 转动口为1.5mm加强宽度 16-20mm焊道咬边 不容许C、 焊口拍片为保焊口质量,进行射线探伤,管道起、终点及过路口焊口100%进行探伤。其他某些焊缝30%拍片,并达到钢管环缝熔化焊对接接头射线透照工艺和质量分级(GBT/12605-90)级原则为合格。三通焊口合格级别为 GB-12605级,如有不合格焊口发生修改,只能一次,否则断口

17、重新焊接。D、 管道通球吹扫:a. 吹扫范畴内管道安装工程除补口、涂漆外,已按设计图纸所有完毕。通球管段内阀门等设备不参加通球,待通球合格后再安装复位。通球应按介质流动方向进行,以避免补偿器内套筒被破坏。b. 吹扫成果可用贴有纸或白布板置于吹扫口处检查,当球后气体无铁锈脏物则以为合格。通球吹扫后将集存在阀室放散管内脏物排出,清扫干净。E、 管道防腐a. 试压合格后,钢管防腐规定如下:钢管焊接完毕,经探伤检查合格,压力实验后进行焊口防腐,以便加快回填。按设计规定本工程采用环氧煤沥青防腐加强级防腐,施工规定如下:b. 防腐采用环氧煤沥青涂层,钢管表面如有较多油脂和积垢,应先按照规定清洗办法解决。环

18、氧煤沥青防腐层质量原则参见埋地钢质管道环氧煤沥青防腐层技术原则SY/T0447-96。对固定口采用钢丝刷刷口,然后进行环氧煤沥青防腐。表面粗糙度根据涂装前钢材表面粗糙度级别评估(比较样快法)GB/T13288-1991达到40-50微米。c. 钢管表面解决后,其表面灰尘应清除干净。焊缝应解决至无焊瘤、无棱角、无毛刺。d. 管道防腐后应逐根全面积进行漏点检查,以无漏点为合格。检漏电压为:5KV。F、 管线试压a. 本工程进行强度实验和严密度实验。试压时采用精度为0.4级弹簧压力表。管线强度实验压力为1.0 MPa。进行强度实验时,压力逐渐缓升,一方面升至实验压力50%,进行初验,如无泄漏、异常,

19、继续升至实验压力,然后稳压1小时后,观测压力计30分钟以上,无压力降为合格。b. 严密性实验压力为1.15倍设计压力。严密性实验稳压持续时间为24小时,每小时记录不少于1次,当修正压力降不大于133Pa为合格。当升至严密性实验压力后,待温度、压力稳定后开始记录。G、 调压箱安装a. 调压箱位置按设计规定进行施工安装。b. 调压箱坐落在水泥台各边尺寸宜大出箱体10cm左右。lc. 调压箱四周设立防护樯,防护栏距箱体不不大于30cm,上方设防雨罩。d. 调进压箱安装应在进出口管道吹扫、试压合格后进行。le. 进出口法兰禁止强力安装,注意出口方向。H、 管道回填:a. 工作坑回填完毕后,先对沟槽进行

20、清理,一方面回填管道胸腔,回填时管道两侧应同步进行,先用木夯夯实,两侧高差不适当超过30cm。b. 管顶50公分如下需填过筛细土。I、 标志带:a. 当沟槽回填至管顶以上50cm,铺设专用警示带,持续铺设且无扭曲。J、 管道系统吹扫:按规范及设计规定进行,并得到本地燃气公司允许。4、 管道安装通用规定 4.1、 普通规定 A、 管道安装前与之关于土建工程可以满足规定,并应办理有关手续。施工方案和技术办法中所规定施工机具和条件已经具备。B、 与管道连接设备已经找正固定合格;管道构成件和支承件已经检查合格,管子及构成件内部已经清理干净。C、 管道穿墙或楼板时应加保护套管;法兰、焊缝及其他连接件设立

21、应便于检修,并不得紧贴墙壁、楼板或管架。D、 预制封闭管段应按现场实际测量后安装长度加工。E、 管道坡度、坡向、标高、位置必要符合设计规定。4.2、 支吊架安装A、 管道支吊架位置应精确安装平整牢固,与管子接触应紧密,但滑动支架不得妨碍管道自由膨胀。B、 无热位移管道吊杆应垂直安装,有热位移管道吊点应设在热位移相反方向,按热位移值1/2偏安装。C、 固定支架应在补偿器拉伸之前固定;导向或滑动支架滑动面应干净平整,不得有卡涩现象,其安装位置应从支承面中心向位移反方向偏移位移值1/2,或按设计文献规定。D、 支架焊接应由合格焊工施焊,不得有漏焊、欠焊或焊接裂纹等缺陷。E、 管道安装完毕后暂时支吊架

22、应拆除,并按设计文献规定逐个核对支吊架形式和位置。F、 在管道系统投入热负荷运营后,再次对支吊架进行检查和调节。4.3、 垫片填料安装A、 密封垫片不得有影响其密封性能划痕、斑点等缺陷。B、 当大直径垫片需要拼接时,应采用斜口搭接或迷宫式拼接,不得平口对接。C、 介质工作温度低于200丝接管道填料应采用聚四氟乙烯带,拧紧螺纹时不得将密封材料挤入管内。4.4、 阀门安装 A、 安装前应按设计规定核对其型号规格,并检查其灵活性,不得有卡涩和歪斜现象,填料和压盖螺栓应留有调节余量。B、 必要按规定进行强度和和严密性实验,不合格阀门不得安装。C、 当阀门与管道丝接或法兰连接时阀门应处在关闭状态下安装。

23、D、 阀门安装时不得强行对口、不得强行拧紧法兰螺栓。安装丝接阀门时应在出口端加装活接头。E、 安装截止阀和止回阀时必要注意安装方向,禁止反向安装。F、 减压阀和疏水器阀体应垂直安装在水平管道上便于调节操作位置,必要注意安装方向,禁止反向安装。G、 对带有操作机构和传动机构阀门,应先安装阀体,再安装操作机构和传动机构,且在安装迈进行清洗,安装后应动作灵活、批示精确。H、 安全阀应垂直安装,在管道投入运营时宜在系统上进行安全阀最后调校。调定后阀门应重新加铅封,并及时填写调试记录。4.5、 法兰连接 A、 法兰在安装前必要核算其材质、规格和型号,密封面不得有影响其密封性能划痕、斑点等缺陷。B、 安装

24、时两法兰间应保持平行,其偏差不得不不大于法兰外径1.5,且不得不不大于2mm,并保证螺栓能自由穿入。不得采用强紧螺栓办法消除偏斜。C、 法兰紧固螺栓规格、型号、安装方向应一致,螺栓紧固后应与法兰紧贴,不得有楔缝。如需加垫圈时,每个螺栓只容许加一种。紧固后螺栓与螺母宜平齐。D、 拧紧螺栓时应对称十字交叉进行,每次拧紧幅度不应过大,以保证密封垫片受力均匀。4.6、 丝接连接涉及管子丝接、法兰与管子丝接、各类仪表接口丝接。A、 无腐蚀介质管道、工作温度不超过200腐蚀性介质应采用聚四氟乙烯密封带。B、 水煤气输送钢管螺纹采用手工或机械套丝加工,螺纹长度必要符合规定。C、 螺纹表面应光滑、完整,不得有

25、毛刺和乱丝,纵向不得有持续断丝。暂时不安装螺纹应涂油防锈,封闭管口。D、 螺纹连接时应先在管螺纹外敷填料,用手拧紧后再用管钳加力拧紧,拧紧位置应精确,不得回倒对位。填料不得挤入管内,拧紧后应留有尾纹。E、 丝接完毕后,应清理罗露填料。F、 各种填料只能使用一次,螺纹拆卸后应更换填料。G、 螺纹拧紧时应选取适当管钳(或链钳),不得在拧紧工具手把上加套管来拧紧螺纹。4.7、 焊接连接 动力管道焊接连接应按设计规定进行。当无设计规定期,按下列原则选取焊接办法:A、 碳钢管道采用手工电弧焊焊接。B、 管内清洁度规定较高,且焊后管内不易清理碳钢管道,宜采用氩弧焊打底,手工电弧焊填充并盖面。C、 管内清洁

26、度规定较高,且焊后管内不易清理合金钢管应采用管内充氩气保护氩弧焊打底,氩弧焊或手工电弧焊填充并盖面。5、 管道焊接工艺 5.1、 普通规定 A、 压力管道焊接工作,必要由经考试合格焊工担任,无损探伤人员必要具备相应资格证书。焊接技术人员、焊接质检人员应具备相应能力。禁止无证操作。B、 焊接施工应编制作业指引书,焊接作业指引书应对焊接材料、焊缝坡口形式、焊接办法及焊接检查提出规定。C、 焊接施工前必要进行技术交底,焊接质量记录应符合规定,必要具备可追溯性。D、 施焊前,焊工必要理解管道材质,严格按关于技术规定和焊接工艺文献领取、使用焊接材料和实行焊接操作。E、 焊接工装设备、检查实验手段应满足相

27、应焊接工程技术规定。F、 焊接作业环境应能保证焊件所需足够温度和焊工技能不受影响。5.2、 焊材选用 A、 焊接材料应有出厂质量合格证明书,并按关于原则验收合格。B、 焊条、焊丝选用,应按照母材化学成分、力学性能、使用条件及施工条件等综合因素拟定。C、 焊接材料选用应符合现场设备、工业管道焊接工程及验收规范附录D规定。5.3、 焊前规定 A、 按设计规定和现场设备、工业管道焊接工程及验收规范GB50236-98关于规定进行焊接前焊接工艺评估。焊接工艺评估使用材料、评估试件坡口加工、组对及清理等工艺办法应符合规范规定。B、 施焊前应依照焊接工艺评估报告编制焊接作业指引书,焊工应按经审核、批准焊接

28、作业指引书并在进行了关于技术交底后进行施焊。C、 焊条、焊剂使用前应按其阐明书规定进行烘干,并应在使用过程中保持干燥。焊条药皮不得脱落和有明显裂纹。焊丝使用前应清除其表面油污、锈蚀等。有色金属焊丝应清除表面氧化膜。5.4、 管子坡口 A、 管子、管件坡口形式和尺寸应符合设计文献规定,当设计未规定期选用工业金属管道工程施工及验收规范GB50235-97中管道焊接惯用坡口形式和尺寸。B、 坡口及表面应进行清理,应无油、漆、锈、毛刺、氧化膜等污物。C、 管道坡口加工宜采用机械办法,也可采用氧乙炔焰等热加工办法。采用热加工办法加工坡口后,必要除去坡口表面氧化皮、熔渣及影响接头质量表面层,并将凹凸不平处

29、打磨平整。5.5、 管子组对 A、 管子、管件组对时,应对坡口及其内外表面油、漆、垢、锈、毛刺及镀锌层清除干净,且不得有裂纹、夹渣等缺陷。清理合格后应及时焊接。B、 除设计文献规定管道冷拉伸或冷压缩焊口外,为防止焊接裂纹和减小内应力,不得强行组对。C、 不等厚管道构成件组对时,应按工业金属管道工程施工验收规范GB50235-97关于条款条执行。D、 管子或管件对接焊缝组对时,内壁应平齐,内壁错边量不适当超过管壁厚度10%,且不不不大于2mm。(涉及只能单面焊接纵向和环向焊缝。复合钢板组对时,应以复层表面为基准,错边量不应超过复层厚度50%,且不应不不大于1mm。E、 管子组对宜采用螺栓连接专用

30、组对器,(管外径73mm者采用内口组对器,管外径273mm者采用外口组对器,如需采用焊接组对卡具时,焊接工艺及焊接材料应与管道焊接规定一致。5.6、 管子施焊 A、 与管材焊接工具卡材质宜与管材相似或同一类别号。拆除工具卡时不应损伤管材,拆除后应将残留焊疤打磨修整至与管材表面齐平。B、 禁止在坡口之外管材表面引弧和实验电流,并应防止电弧擦伤管材。C、 焊接时应采用合理施焊办法和施焊顺序。D、 管道焊缝位置应符合下列规定:E、 直管段上两对接焊口中心面间距离不应不大于150mm,且不应不大于管子外径。F、 焊缝距离弯管(不涉及压制弯管)起弯点不得不大于100mm且不得不大于管子外径。G、 环焊缝

31、距支、吊架净距不应不大于50mm;需热解决焊缝距支吊架不得不大于焊缝宽度5倍,且不得不大于100mm。H、 焊接时焊接办法和焊接顺序按设计文献规定或作业指引书进行,焊接过程中应保持起弧和收弧质量,收弧时应将弧坑填满。多层焊层间接头应错开。管子焊接时应防止穿堂风。I、 除工艺或检查规定许分次焊接外,每条焊缝宜一次持续焊完,当因故中断焊接时,应依照工艺规定采用保温缓冷或后热等防止产生裂纹办法,再次焊接前应检查焊 层表面,确认无裂纹后,方可按原工艺规定继续施焊。J、 预拉伸或预压缩管道焊缝,组对时所使用工卡具应在所有焊缝焊接热解决完毕并经检查合格后方可拆除。K、 碳素钢管道焊接采用手工电弧焊焊接。L

32、、 如采用点固焊其焊缝长度应为10-15mm,点焊高度应为2-4mm且不超过管壁厚2/3。点焊间距视管径大小而定,普通以50mm-300mm为宜,且每个焊口不得少于3处。5.7、 焊接材料检查A、 焊接材料应符合设计文献和关于规范规定,必要具备制造厂质量证明书,其质量不低于国家现行原则规定。 B、 施工现场焊接材料贮存场合烘干及去湿、排污设施,应符合国家现行原则焊条质量管理规程JB3223规定,并建立保管、烘干、清洗、发放制度(台帐)。 5.8、 焊接前检查 A、 焊工必要持证上岗,施焊环境、焊接工装设备、焊接材料干燥及清理,确认其符合规范规定及焊接作业指引书规定。B、 对焊缝坡口尺寸、坡口表

33、面进行检查,其质量应符合设计文献和规范规定,检查及对缺陷解决必要在施焊前完毕。C、 组对后应检查组对构件形状、位置、错边量、角变形、组对间隙和搭接接头搭接量,确认其符合设计文献、规范关于规定或焊接作业指引书关于规定。D、 焊接前应检查坡口及坡口两侧清理宽度及清理后表面质量与否符合规定。5.9、 焊接中间检查 A、 定位焊缝焊完后,应清除渣皮进行检查,对发现缺陷应及时解决消缺。B、 多层焊每层焊完后,应及时对层间进行清理,并进行外观检查,发现缺陷消除后C、 方可进行下一层焊接。D、 对中断焊接焊缝,继续焊接前应清理并检查后方可施焊。 E、 焊接双面焊件时应清理并检查焊缝根部背面,消除缺陷后方可施

34、焊背面焊缝。F、 设计文献、有关原则或作业指引书规定进行焊接中间试件检查时,其中间试件G、 检查办法及合格原则应符合现场设备、工业管道焊接工程施工及验收规范GB50236-98关于规定或有关原则规定。5.10、 焊接后检查 A、 除焊接作业指引书有特殊规定焊缝外,焊缝应在焊完后及时除去渣皮、飞溅物,清理干净焊缝表面,然后进行焊缝外观检查。B、 对检查时发现不容许缺陷,应消除后进行补焊,并对补焊处用原规定办法进行检查,直至合格。C、 设计文献没有规定进行射线照相检查或超声波检查焊缝,质检人员对所有焊缝可见某些进行外观检查,其质量应符合工业金属管道安装施工及验收规范GB50235-97中规定。当质

35、检人员对焊缝不可见某些外观有怀疑时,应做进一步检查。5.11、 焊接工程交验 焊缝施焊记录及检查、检查记录应符合有关原则规定。6、 管道检查 6.1、 外观检查A、 涉及对管道构成件和管道支承件检查及施工过程中对管子坡口加工及组对、安装检查,检查数量和原则执行工业金属管道工程施工及验收规范GB50235-97第36章关于规定。B、 管道焊缝外观检查质量应符合现行国标现场设备、工业管道焊接工程施工及验收规范GB50236-98关于规定。6.2、 管道试压 管道试压按设计文献执行。设计文献无明确规定期执行本节规定。A、 压力实验前应具备条件a. 实验范畴内管道安装工程除涂漆、绝热外已按设计施工完毕

36、,安装质量符合设计和规范规定。b. 焊缝及其他待检查部位未经涂漆和保温。c. 埋地管道坐标、标高、坡度及管基、垫层等经复查合格,实验用暂时加固措 d. 施经检查,确认安全可靠。e. 实验用压力表已经校验,精度不低于1.5级,表刻度值为被测最大压力f. 1.52倍,实验用压力表不少于2块。g. 已有完善试压方案,并已经批准,且进行了技术交底。h. 实验前应将不能参加实验子系统、设备、仪表及管道附件等加以隔离,加置盲i. 板应有明显标记。安全阀应在试压前拆卸或隔离。j. 在管道系统上接好实验用试压泵、压力表等器件。k. 接通排液管道,以便实验介质在实验后能排至室外适本地点。l. 有冷脆材质管道,按

37、介质冷脆温度拟定实验介质最低温度,以防脆裂。B、 水压实验应遵守下列规定 a. 水压实验应使用干净水。b. 向管道系统注水时,应排尽系统内空气,打开高点排气阀,当该阀不再排气c. (向外排水)时,关闭该排气阀。d. 地上钢管道及有色金属管道实验压力应为设计压力1.5倍,埋地钢管道试e. 验压力应为实验压力1.5倍,且不低于0.4MPa。f. 当管道与设备作为一种系统进行实验,管道实验压力等于或不大于设备实验压力g. 时应按管道压力进行实验;当管道实验压力不不大于设备实验压力,且设备实验压力不低于管道设计压力1.15倍时,经建设单位批准,可按设备实验压力进行实验。h. 埋地铸铁管道实验压力,当设

38、计压力不大于或等于0.5MPa时应为设计压力2 i. 倍;当设计压力不不大于0.5MPa时应为设计压力加0.5MPa。j. 对位差较大管道,应将实验介质静压记入实验压力中。液体管道实验压力k. 应以最高点压力为准,但最低点压力不得超过管道构成件承受能力。l. 水压实验合格原则:m. 水压实验应缓慢升压,待达到实验压力后,稳定10分钟,再将实验压力降至设计压力,停压30分钟,以压力不降、无渗漏为合格。C、 水压实验时应注意事宜a. 实验系统周边其他与实验无关工作应停业。b. 参加实验人员明确分工,规定联系办法和信号,各负其责。c. 升压应缓慢,实验压力较高时,分几种阶段升压,每个阶段停压一次,检

39、查无异常现象后再继续升压。d. 实验时,环境温度不适当低于5,当环境温度低于5时,应采用防冻办法。e. 实验压力下,停压时间不适当过长,强度实验合格后,及时降至工作压力,进行管道系统检查。f. 实验完毕,先打开上部排气阀,进行缓慢放水降压,最后放净系统内所有积水。D、 气压实验应遵守下列规定a. 承受内压钢管道及有色金属管道实验压力应为设计压力1.15倍,真空管道实验压力应为0.2MPa。当管道设计压力不不大于0.6MPa时,必要有设计文献规定或经建设单位批准,方可使用气体进行压力实验。b. 禁止使实验温度接近金属脆性转变温度。c. 实验前必要用空气进行预实验,实验压力宜为0.2MPa。d.

40、实验时,压力应逐级缓升,一方面升至实验压力50%进行检查,如无泄漏及异常现象,继续以实验压力10%逐级升压,每级稳压3分钟,直至实验压力。在实验压力下,稳压10分钟,再将压力降至设计压力,停压时间应依照查漏工作需要拟定,以发泡剂检查不泄露为合格。E、 气压实验注意事项 a. 气压实验区内不准非工作人员随意进入。b. 绝对禁止带压紧螺栓。c. 作系统检查时,操作者应正面避开法兰接口,管端盲板、设备入孔等部位以防意外。d. 如系统容积较大时,应准备足够直径排放出口。6.3、 管道系统吹扫及冲洗 l 管道系统强度实验合格后,气压严密性实验前,应分段吹扫,以保证内部清洁。l 清洗应依照管道使用规定,工

41、作介质及管道内部脏污限度而定。吹扫普通是按主管、支管,疏排管顺序依次进行。A、 吹扫、冲洗前准备a. 将系统内仪表加以保护,并将孔板、喷口嘴、滤网、节流阀及止回阀芯拆除,妥善保管,待吹洗后复位。b. 不容许吹洗设备及管道与吹洗系统隔离。c. 准备吹洗用介质及加压设备,接通吹洗管路,排放管路及阀门。d. 对管道支、吊架作必要加固。e. 吹洗时管内脏物不得进入设备,由设备吹出脏物也不得进入管道。f. 对不能吹洗或吹洗后也许残存脏物管道,用其他办法补充清理。g. 管道吹扫时,吹扫介质应有足够流量,吹扫压力不得高于设计压力,压缩空气流速不不大于20米/秒。h. 吹扫时用锤敲打管子,应重点敲打焊缝、死角

42、和管底等部位,但不得损伤管子。i. 吹洗合格后,填写管道系统吹洗记录,除进行规定检查工作外,吹洗后不得再进行影响管内清洁其他作业。B、 水冲洗 a. 液体介质管道宜用水冲洗,如水冲洗不能满足规定期,可用空气吹扫,但应有相应办法。b. 水冲洗时应保证供水充分,排水畅通和安全,排水管应保证水能排入排水井或水 c. 沟中,其截面积不应不大于被冲洗管道截面积60%。d. 冲洗用水量应尽量使管内达到最大流量,最低流速不不大于1.5米/秒。e. 冲洗合格原则:当设计无规定期,以出口水与入口水色和透明度目测一致为合格。f. 冲洗后排尽管内积水,必要时用压缩空气吹干或采用其他办法清除积水。 C、 空气吹扫 l

43、 吹扫时多次开闭排放阀,系统内达到一定压力后排放一次,直到吹净为止。用白布或白靶板在排气口上检查,五分钟后检查靶上无铁锈、尘土、水分及其他脏物为合格。7、 管道防腐、绝热 7.1、 管道油漆 A、 管道油漆施工环境温度宜在540环境温度下进行,并应有防火、防冻、防雨办法。涂漆环境空气必要清洁,无烟煤、灰尘及水汽。B、 涂料应有制造厂合格证明书,过期涂料不得投入使用,确认合格后方可使用。C、 涂漆前管道表面必要彻底除锈和清除焊渣,直至露出金属光泽。无油、无酸碱、无水、无灰尘,方可涂漆,对每段或每根管,应所有除锈后才可涂漆。D、 有色金属、不锈钢、镀锌钢管和铝皮、镀锌铁皮保护层普通不适当涂漆。E、

44、 管道涂漆种类、层数、颜色、标记等应符合设计规定,并参照涂料产品阐明书进行施工。普通应用防锈漆打底,调和漆罩面。所有明装管道接口,应在水压实验或气密性实验合格后,才干进行涂漆。F、 管道涂漆应分步进行,必要在头遍干燥后,才干进行下一道涂漆,普通底漆或防锈漆应涂刷一遍到两遍,第二层颜色宜与和一层颜色略有不同,每层涂刷不适当过厚,如发现不干、皱皮、流挂、露底时必要修补或重新涂刷。G、 无保温管道应先涂二遍防锈漆,再涂一遍调和漆,有保温层管道应涂二遍防锈漆。管道支吊架不得和管道涂同一颜色,当设计无明确规定期,宜涂灰漆。H、 管道涂面漆应依照设计规定颜色涂刷,色环间距和宽度应均匀,当无设计规定期,可参

45、照关于行业原则。管道上还应涂上表达介质流动方向箭头。I、 涂层质量应符合下列规定:J、 涂层均匀,颜色一致;漆膜附着牢固,无剥落、皱皮、气泡、针孔等缺陷;涂层完整、无损坏、无漏涂。管道涂色见下页表:7.2、 管道防腐 A、 管道防腐规定按设计规定进行。B、 埋地无缝钢管采用环氧煤沥青漆加强级防腐,敷设在套管内管道采用特加强级防腐。C、 环氧煤沥青漆加强级防腐构造底漆面漆玻璃布面漆玻璃布两层面漆 涂层总厚度不不大于0.6mmD、 环氧煤沥青漆特加强级防腐构造底漆面漆玻璃布面漆玻璃布面漆玻璃布两层面漆 涂层总厚度不不大于0.8mmE、 沥青防腐施工宜在环境温度530进行。F、 已防腐完毕并经检查合格管道应妥善存储,防止尖锐器物损坏防腐层。G、 沥青防腐层质量检查:H、 每隔500m处用小刀在防腐层上切开两条成4560夹角

展开阅读全文
