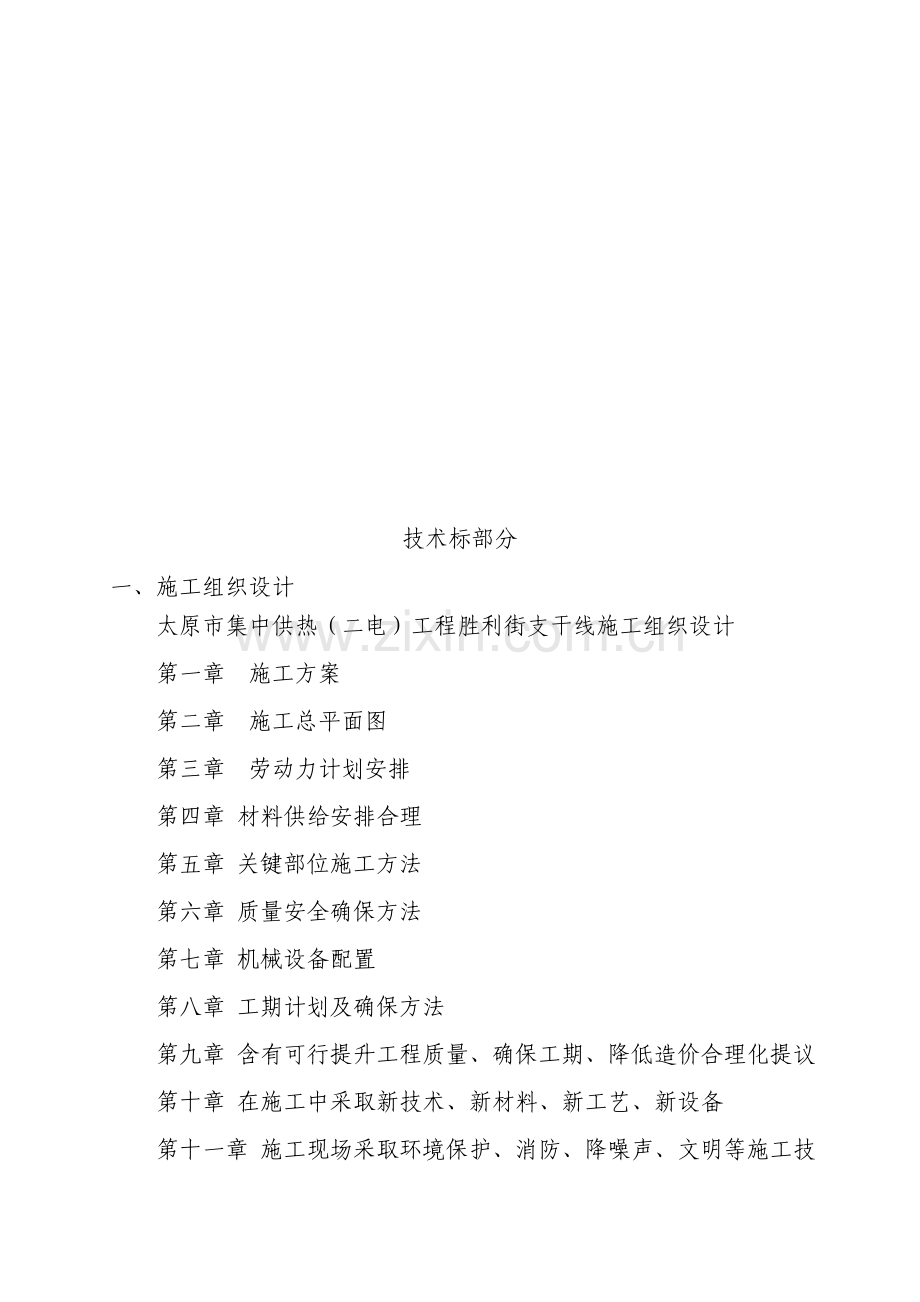

技术标部分一、施工组织设计太原市集中供热（二电）工程胜利街支干线施工组织设计第一章施工方案第二章施工总平面图第三章劳动力计划安排第四章材料供给安排合理第五章关键部位施工方法第六章质量安全确保方法第七章机械设备配置第八章工期计划及确保方法第九章含有可行提升工程质量、确保工期、降低造价合理化提议第十章在施工中采取新技术、新材料、新工艺、新设备第十一章施工现场采取环境保护、消防、降噪声、文明等施工技术方法第一章施工方案第一节工程概述本工程为太原市集中供热（二电）工程胜利街支干线，起点在新建路，坐标（17784.138/66491.767），终点在建设路，坐标（20686.750/66549.440）长度约3公里。关键工程内容为直埋敷设热力管线土建、安装。 1.设计标准设计压力1.6Mpa，最大工作压力1.56Mpa，供水温度Tg=130度，回水温度Th=70度。 2.直埋管道管位：新建路：管位在路中心线以东17米。胜利街：管位在路中心以南其中桩号0+091.213至桩号0+176.857为19.4m；桩号0+176.139至1+229.778为14.6m，桩号1+234.735至3+007.350为14.4m。敷设赔偿方法：管线为直埋敷设，部分管段为无赔偿冷安装。管件、管材：管材为DN900、DN700、DN600预制保温管。管道结构：通常地段管道基础为细砂，遇有地下水管道基础为天然级配砂石，湿陷性黄土管道基础为3：7灰土，胸腔、管顶以上一定高度回填细砂，高度视管径不一样而不一样，其它部分为原土扎实。 3.小室结构全线设有16个小室，每个小室大小不一样，结构基础相同。设有100厚C15砼垫层，C30钢筋砼底板、侧墙，C30预制钢筋砼盖板。 4.施工质量验收规范和标准《城市供热管网工程施工及验收规范》CJJ28-90 《城市供热管网工程质量检验评定标准》CJJ38-90 5.工程特点：工程战线长，工期紧，需下穿道路和需破路施工。有一段需改河围堰。第二节施工组织机构 1.项目组织机构本工程设置项目经理部，项目经理部下设5部2室（即技术质量安全部、工程物资部、经营计划部、财务劳资部、综合办公室、工地试验室），以项目工期、质量、效益为导向，以精干高效、一专多能组织机构为指挥关键，以统筹兼顾、快速运作、平行流水、交叉作业为手段，强化组织管理职能，全方面推行协议。在中标后确保施工工期，高效率、高质量地完成协议要求全部工程项目，并使业主满意。项目经理部由企业抽调足够数量生产、业务、技术骨干充实到生产第一线。依据本工程特点，拟设三个施工队，即：管道施工队、安装施工队、结构工程施工队，各施工队将选派最优异施工队伍，全力以赴以确保生产任务顺利完成。组织机构详见附图一。 2.组织职能 2.1技术质量安全部：负责项目全过程质量控制和管理，施工技术方案研究和编制，和设计代表、监理进行技术和标准洽商，多种质检资料填报和完工文件整理，对下属工地试验室和测理队伍进行业务指导。负责工程测量、试验、隐蔽工程检验评定。制订关键工序质量确保方法，组织关键技术问题攻关。制订安全、技术、文明施工管理方法。 2.2工程物资部：负责工程现场施工管理；对工程生产和进度进行合理安排和督促；对设备、材料供给进货和保管负责。整理保管好全部材料、设备资料和汇报证实；做好材料消耗和库存统计工作。 2.3经营计划部：负责生产计划安排，工程量核定，计量支付报送和审批；办理材料、机械成本核实和费用结算。 2.4财务劳资部：负责工程成本核实，和业主之间进行财务方面业务往来。 2.5综合办公室：负责文明工地、现场保卫、对外协调和职员业余生活和后勤保障。确定以项目领导班子为首，四部一室为主体运行机制，使四部一室在各负其责，职责明确基础上，相互通力合作，和项目班子形成统一整体。项目经理 1、依据企业安全生产责任制要求，成立以项目经理为第一责任人、项目副经理为分项安全责任人安全确保体系，监督和指导各职能部室、各施工处安全生产行为。 2、安全生产管理体系实施项目经理负责制，分管生产项目副经理同时分管安全工作，领导各级生产指挥人员落实、落实安全生产方面各项规章制度和确保方法，确保安全生产。 3、安全生产日常工作由技术质量安全部负责。 4、在企业技术质量安全部门指导下，组织全体上岗人员进行岗前安全教育，特种作业人员必需经过培训合格后，持有效证件上岗，杜绝盲目指挥冒险作业。二、安全生产管理体系人员和各部门职责 1、项目经理 ⑴认真落实实施国家相关法律、法规和规范，遵守《公路工程施工安全技术规程》（JTJ076--95）和《公路筑养路机械操作规程》相关要求，对本工程安全生产工作负全方面责任。 ⑵定时主持召开安全生产会议，研究处理安全生产中重大问题，注意改善劳动条件，关心职员安全和健康，确保安全生产管理体系正常运行。 ⑶检验并考评项目部各部门安全生产责任制落实情况。 2、项目副经理 ⑴在项目经理领导下，负责本工程安全生产工作，确保安全生产管理体系正常运行。 ⑵帮助项目经理组织落实国家劳动保护方针、政策、法令和上级相关安全生产方面指示。 ⑶落实安全生产“五同时”标准，即在计划、部署、检验、总结、评选生产同时，一样要计划、部署、检验、总结、评选安全工作。 ⑷领导编制和组织实现安技方法计划，监督劳动保护费用使用，不停改善职员劳动条件。 ⑸对各级干部、工程技术人员、工人常常进行安全生产教育。 ⑹组织安全大检验，定时召开安全专会。 ⑺组织均衡生产，注意工人劳逸结合，对因加班加点致使工人过分疲惫造成事故负领导责任；对经理责成处理安全工作或已决定急需处理安全隐患，未立即采取方法处理而酿成事故负直接责任；对虽采取方法，但因为下属人员实施不力造成事故负领导责任。 3、项目总工程师 ⑴在项目经理领导下，对本工程安全技术工作负责。 ⑵审批各工种安全技术操作规程，主管安全技术教育工作。 ⑶在审批设计文件和处理问题时，要认真落实落实国家安全标准，安全和环境保护设施要和主体工程同时设计，同时施工，同时投产。 ⑷在审批采取新技术、新工艺、新材料、新设备和革新项目时，应符合安全技术要求。 ⑸对已提出技术方面安全隐患，未能立即采取方法处理而酿成事故负直接责任，对虽采取方法，但因为下属人员实施不力造成事故负领导责任。 4、技术质量安全部 ⑴在项目经理领导下，帮助主管领导落实落实安全技术和消防工作。 ⑵在进行工程组织设计及工艺方案选择时，优先考虑安全设施设计（如：脚手架、护栏、通风孔等），尽可能做到高处作业平地做，降低对施工人员危害，以确保施工人员安全和预防职业病发生。 ⑶依据GB3608—83和Q/WSJ09.007—1997及相标准要求，结合生产场地、设备、起吊能力等原因和浇筑混凝土、模板支架、焊接、通风、钢筋加工安装等各工序安全可靠性，在设计时，应关键反应在设计图表和要求中，以引发施工人员、管理人员高度重视，并负责技术交底和现场工艺纪律监督检验。 ⑷在使用新工艺、新材料时，必需组织施工人员进行作业前交底和技术指导，以确保作业人员在施工中人身安全和产品质量。 ⑸定时组织特种作业人员学习，培训和考评，做到持证上岗。 ⑹在节段组装及预拼装等高空作业时，在节假四面应设置护栏或安全护网及脚手架梯道等安全方法，这些方法除连接牢靠、确保上、下人员安全外，还必需方便安装、拆卸，以满足节段组装及预拼装快节奏制造需要。 5、工程物资部 ⑴在项目经理领导下，帮助主管领导落实落实安全生产工作。 ⑵根据“五同时”要求，在组织安排生产计划时，必需同时对安全工作进行计划、部署、检验、总结、评选工作。 ⑶依据管生产必需管安全标准，结合设备、场地、人员、负荷等原因在安排组织生产时，合理调配劳动力，尽可能避免施工人员因疲惫作业而发生事故。 ⑷机具设备人员管生产必需管安全标准，确保工具、设备安全保护装置完好，尤其是用电设备漏电保护装置必需灵敏可靠，外壳必需有良好接地（零）保护。 6、综合办 ⑴在项目经理领导下，帮助主管领导做好本项目标环境保护和职员生活工作。 ⑵依据国家卫生和劳动条件分组管理标准GB5817—85要求，加强现场作业（焊接）、劳动过程和作业环境职业危害监测分析工作，新参与涂装作业人员，按要求进行健康检验，确保人员身体健康，并做好防护用具穿戴和职业安全卫生各项要求要求。 ⑶依据季节性劳动保护工作管理程序，做好防暑降温、防寒保暖工作，预防意外事故发生，确保施工人员有健康体魄，满足桥梁建造高节奏、高效率需要。 ⑷从事高空作业人员，按高空作业管理程序要求，上岗前必需体格检验，凡患有禁忌症者（高血压、心脏病、贫血等）不得从事该作业，以确保施工人员安全。 ⑸在工地和现场施工时，遵守国家和施工现场所在地方政府相关环境保护要求。施工废水、生活污水不得污染水源、道路等，工程垃圾固体废物立即运至指定地方，采取妥善处理方法处理，环缝焊接时，采取防护网、档板等预防施焊作业火花伤人，焊接作业桥上设备、设施按定置管理要求摆放整齐，固定合理，预防坠落。 7、下属各施工处 ⑴在项目经理领导下，帮助主管领导检验产品安全工作。 ⑵落实施工领导、专职安全员、班组长安全责任制。 ⑶施工人员必需认真学习本工种安全技术操作规程和岗位安全责任制，杜绝违章作业。 ⑷常常检验本作业区安全生产情况，对发觉安全隐患及整改。技术质量安全部财务劳资部工地试验室综合办公室管道施工队结构工程施工队项目总工工程物资部安装施工队经营计划部项目组织结构图第三节施工布署 1.技术准备 (1)施工前必需由本工程项目部总工组织相关技术人员，认真进行设计图纸会审，深刻了解设计意图，明确技术要求和质量标准，同时组织施工技术人员学习相关施工技术规范和质量检验评定标准，使每个参与施工技术人员、施工组织者及操作人员明确施工方法及技术要求。 (2)每个分项工程开工前，应由项目部总工进行技术交底，施工中要严格按标准检验验收。 (3)建设单位进行技术交底及交桩后，技术部门要认真组织开工前测量，并对建设单位所交之桩及水准点进行复核校对，发觉问题要立即处理。对全部桩位必需设置保护桩，预防丢桩。 (4)依据建设单位及监理工程师要求，立即准备好多种检验验收表格。 (5)砼配合比、土壤击实试验、原材料试验，必需在各分项工程开工前根据技术规范要求立即由业主指定试验室检验、试配，并出具试验汇报，为确保工程质量打好基础。全部成品、半成品、钢材、水泥等材料必需含有合格证后方可使用。 2.施工测量严格按工程测量规程要求进行控制加密和放样工作。依据业主提供控制桩采取直角坐标法先分别确定路基工程纵向中心轴线，然后以此主轴线定出工程外边线，同时在交点处设轴线桩，为了保护其不受损坏或丢失，还应将这些桩引到边轴线以外3m处，即另设轴线控制桩。以给定高程点，用S1水准仪引测到轴线控制点上，再逐一引测到其它控制点，经数次反复测设，经过计算机间接平差程序对测量数据进行处理，消除闭合差，将控制点妥善保护于半永久性控制桩点上。在实施导线网点和高程测量过程中，要做到三固定（人、仪器、水准基点）三要求（日期、方法、观察路线）一要求（精度），周围大量积水或暴雨后均需观察，测设标准和精度误差要求：依据中国国家标准《工程测量规范》GB50026-93中要求：平面控制线：±3mm；高程控制：±3mm；竖向位移：3H/1000，且小于2cm（H为建筑标高）。第四节交通组织及管线保护方法 1、交通组织本工程管线采取开槽埋管施工。施工时，应组织好交通。采取彩色钢板围场施工开挖路段。在施工区和交叉口处两端分别设大门开口，并设专员负责指挥交叉口处施工车辆出入，确保周围交通通畅无阻。 2、管线保护方法施工前，首先对施工区域内进行物探，确定现有管线确实切位置，并设显著标志；施工时，在有管线处采取先人工开探坑，确保管线安全后再采取机械开挖人工配合开基槽；并对既然有管线采取工字钢托底、撑、吊结合方法进行管线加固，确保管线安全。第五节雨季施工方法 1.本工程跨越雨季施工，施工难度加大，为了确保工程质量和施工进度，在雨季施工前应由项目工程师依据实际情况组织编制有针对性雨季施工方法，本施工组织设计仅对雨季施工提出通常要求，方便指导雨季施工。 2.场地排水，对施工现场及构件材料堆放场地应依据地形，对场地排水系统进行疏通，以确保水流通畅，并预防道路上水流入场地。 3.机电设备电闸箱要采取防、防潮，并安装接地保护装置。 4.施工现场管沟两测垫高200mm，以预防地面水流入槽内，管沟内设置临时排水设施，处理管沟内积水。 5.备足雨季施工所需物资。如：水泵、防雨布、塑料管等。 6.库房设置在地势略高位置或人工垫高，以防积水。 7.遇雨天或大气湿度超出85％时，不得在露天施工。 8.全部材料必需入库管理，焊材必需置于室内干燥、通风处，管材、阀门等大件材料室外放置时，必需设置防雨棚，以免材料受潮生锈、被雨淋，从而降低材料使用性能。 9.为确保焊接质量，焊条使用前必需经烘干合格后方可使用。当遇下列情况时，应采取方法，不然停止作业： ①室外作业遇雨； ②空气相对湿度大于90％。第二章施工总平面图 1.临时占地依据本工程实际情况，计划在营西路和胜利街交叉处租用部分房屋作为项目指挥部驻地，设置临时工棚、水泥库、材料堆放场、安设搅拌机等，具体位置参见施工总平面部署图。施工占地累计1000m2。 2.施工用水和施工用电 2.1施工用水和生活用水采取项目部周围企业、单位供水系统，由5000L水车送水，具体用量以实结算。 2.2施工用电电源业主提供。用电项目关键有焊接等工程用电和生活、照明用电。依据施工设备用电量拟计划在现场设一台315KVA变压器，沿线设电杆至各施工点，同时需设两台100KW柴油发电机，以确保停电时正常施工。 3.临时用地表北施工总平面布置图项目部驻地营西路解放路建设路新建路胜利街材料堆放区、钢筋加工区说明：临时占地约1000m2。项目部在周围租用部分房屋。施工现场配置一台315KVA变压器设在营西街和胜利街交叉处（5）临时用地表太原市集中供热（二电）工程胜利街支干线用途面积（平方米）位置需用时间办公用房 200 胜利街和营西路交叉 31日历天材料堆放区钢筋加工区 300 小型预制场 500 累计 1000 第三章劳动力计划安排经初步测算计划投入劳动力210人。为确保全方面能形成平行流水交叉作业，队下设组，各组之间和内部既分工明确又相互配合。项目部将依据工程进展情况，随时对各组、队工程内容、工作数量进行新组编调整，即人员实施相对稳定，但又动态流动管理方法。劳动力计划见下页表。全部施工人员在按计划分期分批进场前，必需做好战前动员和技术安全交底工作。 (2)劳动力计划表太原市集中供热（二电）工程胜利街支干线工程单位：人工种按施工阶段投入劳动力情况（天） 5 10 15 20 25 31 木工 5 5 5 5 5 砼工 20 20 30 20 测量工 4 4 4 4 4 4 保卫 3 3 3 3 3 3 电工 3 3 3 3 3 3 质检 3 3 3 3 3 3 普工 30 50 60 80 80 60 泥工 6 6 6 6 6 管工 20 30 30 30 30 焊工 20 20 20 20 20 20 起重工 6 6 6 6 6 钢筋工 10 10 20 20 20 10 累计 104 140 180 200 210 129 第四章材料供给安排合理为确保材料按时进场，必需和管道、焊条等相关供货方提前做好联络工作，立即签署供货协议，为确保材料立即供给奠定坚实基础。依据工程进展实际情况，制订动态材料供给计划，做到材料供给量和工程需实际需求量一直相适应。地材在相同条件、相同质量下要择优、择近购置。材料供给应抓好材质审定、计量出入库、信息反馈等步骤，做到预算供料、计划用料。关键材料计划见预算表。第五章关键部位施工方法一、直埋管道施工 1．基槽降水：沟槽开挖后，如遇见少许地下水，可采取明排水方法，排除地下水。在开挖沟槽一侧，设置排水明沟，每隔30M设一集水井，让地下水聚集于集水井内，再用水泵将地下水排出基坑外。排水沟深度应一直保持比挖土面低50cm，集水井应比排水沟低50～80cm以上，使地下水位低于沟槽基底50cm。注意凡设有明排水管段均应视具体情况合适增加沟底工作宽度。 2．基槽开挖 2.1开挖前工作测量人员用白灰放出沟槽两侧边线，用切割机沿沟槽边线切割路面，挖机破除路面，反铲挖机配合人工进行机械开挖施工。机械挖土至沟底上30cm，剩下人工挖除。遇有地下管线处，应人工挖土，保护地下管线，并对地下管线进行保护。沟槽放坡按1：0.33，挖出土方全部外运。开挖沟槽一次成型，沟槽成型后，请甲方、监理验槽并进行钎探，间距2米，深度2米，无异常再进行下道工序，对于标准值小于100承载力地基进行换土处理，如遇杂土，全部清除后按实际情况换土处理。具体工程量以签证为主，沟槽检验合格后原土打夯三遍方可进行下道工序。沟槽两侧用木疏支撑支护，预防塌方，遇地下水时应先采取降水方法；如有障碍物不能按施工规范要求放线时，需打钢板桩或用型钢支护。管道接口处开挖宽度应按管沟宽每侧再宽出1米，方便于焊接和发泡保温。 2.2开挖断面边坡留设依据现场情况，地表为人工杂填土，边坡放坡系数通常均采取1:0.5放坡系数。挖深较深时，必需加打密支撑稳固。假如发生超挖现象时，不得用土回填，可用天然砂砾或碎石回填扎实。拉运外弃全部土方。 3．垫层和平基 3.1垫层施工基槽挖出后，应进行整平审底，在审底完成后，铺筑满足设计要求厚度天然级配砂石垫层，铺筑时应按各管径垫层宽度要求进行垫层铺筑。沟槽较深时，应用溜槽下料。 3.2下管和稳管经进货检验合格管材进行标识编号，用汽车运往施工现场，提前量好管径等同进行编号组合，摆放在槽边。直径大于300mm管采取吊车吊装下管，小于300mm以下管采取人工下管。吊装用钢丝绳外面套软橡胶管，吊装时注意慢吊轻放，预防破坏保温层，并注意避让障碍物。管道吊装前按焊口位置图将管排列，需切割管道应提前加工好。 4.钢管对口 a、管道对口在管沟管口处挖工作坑，采取三套钢管支架加倒链方法拼管对接，其中一套用于吊装和固定已组焊钢管端头，另二套支架用于固定待焊钢管节。 b、管节对口时，管身上可焊辅助件，采取45×4角钢，焊接辅件时应避免产生弧坑，裂纹。 c、对口时，先将两管底拼对并点焊定位，然后拧吊一侧，使上部拼对，间隙均匀，尽可能使管子错边分布均匀（错边不应超出规范）。 d、对口时，相邻两节管纵缝应相互错开，其环向间距应大于100mm。 e、对口质量要求：对口间隙：2.5-4mm；对口错边：不宜超出1.5mm。对接管口时，应检验管道平直度，在距接口中心200mm处测量，许可偏差1mm，在对接管子全长范围内，最大偏差值应不超出10mm。定位焊点数为8点，每点点焊长度为60-100mm左右，间隙400mm左右，点焊起点和结尾点圆滑，成斜坡形，不宜过陡，点焊后不能承受冲击负载，若发觉点焊处出现裂纹，应铲除后重焊。在钢管纵向焊缝部，严禁进行点焊。对口完成后应会同相关人员验收合格后，方可施焊。 5.焊接探伤及管道清理焊接方法采取手工电弧焊，焊工选派考试合格有证焊工施工。焊条选择E4303型。施工时应编制并实施“焊接工艺指导书”，并附有焊接工艺评定汇报。焊工在焊前要进行事物件培训，进场前每人检验一个转动口、一个固定口，合格后方可上岗施焊。层间处理要求：根本清除根部焊道焊接熔渣，修磨焊道焊瘤及缺点处，补焊缺点及焊道低处。各层焊道根部应焊透，各层接头应错开，严禁在母材上引弧。操作时采取小电流短弧施焊，预防金属流淌。打底层可采取直线运条，其它各层可采取斜环形运条，焊条角度为75-80度，收弧采取反复灭弧法填满弧坑，焊接层数位三层，第一遍大地，第二三遍封底盖面。 6.探伤：焊口采取X射线探伤，探伤标准按GB3323要求进行评定，合格标准为三级。焊口探伤百分比按规范要求。 7.阀门安装本工程所用阀门和法兰，必需有制造厂家合格证实书。阀门安装前应逐一进行检验，并填写阀门检验统计。阀门安装前要清除阀门封闭物和其它杂物。阀门要在关闭状态下进行安装。阀门操作机构和传动装置要求达成灵活可靠，其开关程度、指导标志要正确无误，涂抹黄油。焊接式阀门安装应严格根据设计图及产品说明书进行。 3.7法兰安装 a.法兰断面应保持平行，偏差小于2mm，安装时不得采取偏垫、多层垫或强力紧法兰一侧螺栓方法来消除法兰接口断面缝隙。 b.法兰垫片应符合设计要求，法兰连接保持同轴，螺栓孔中心偏差不超出孔径5%，并能确保螺栓自由穿入。 8.管道试压、清洗管道试压应在固定支架达成设计强度后，接头保温及防腐之前进行。试压用加固装置已安装完成，确定安全可靠，排水设备已安装就位，并试运行良好。分段试压长度，规范要求和施工现场试压用水源情况通常取200—400m为一个试压分段，具体分段时，要选择一个或数个主固定支架之间，这么可降低部分试压加固方法。加工试压用临时堵板及临时封头，要经试验后方可投入使用。管道试压要求：分段强度试验压力一次网热水管道为1.25Mpa，总体试验压力为1.0 Mpa；蒸汽管道试验压力为1.95 Mpa，总体试验压力为1.63 Mpa。管道压力升至试验压力并趋于稳定，应具体检验管道焊口管件渗漏情况及固定支架是否显著位移。管道清洗应在试压合格后进行，采取自来水冲洗管道。 9.固定支架安装 a.各类支架应在管道安装时同时完成，支架安装许可偏差按GJJ28-89第6.3.10条要求。 b.固定支架安装要严格根据设计图纸施工，固定支架和管道固定联接要在赔偿器安装完成后再行固定，固定支架加强板安装时要在管道四面对称进行施焊，以预防固定支架肋板产生变形。 c.支架焊接应牢靠平整，结合严密，不得有漏焊欠焊或裂纹等缺点。 10.赔偿器安装 a.赔偿器安装时，管道切断后用坡口机打出坡口，坡口角度、钝边量应和赔偿器吻合。 b.赔偿器对口间隙为0-3MM，焊接为手工电弧焊，单面焊双面成型，并进行100%X射线探伤。赔偿器安装时，用石棉板对芯管进行保护，不得使焊渣等异物落至芯管外表面。 c.赔偿器安装质量应符合下列要求：方向正确，和管道保持同轴。并注意赔偿器放风口和泄水口上下位置，不得装反。 11.接头防腐保温 a.先清除管子接头油垢及铁锈，刷出金属光泽，再用W61-200型耐高温防腐涂料进行均匀兔刷。 b.防腐涂料干后进行喷涂聚脂硬质泡沫塑料保护层，按图纸要求修整保护层后，做和原管材相同外保护壳。 12．回填部分管道地段为软回填，软回填材料之间及和管道之间用万能胶黏结。 1.沟槽、井室主体结构经隐蔽验收合格及完工测量后，应立即回填土。 2.回填前，应先检验和修补管道防腐、保温外层破坏处，并检验墙体强度、抗渗等级，确保构筑物安全。 3.回填土时应无积水，管腔及管顶填沙，要求沙粒小于7mm,无尖利杂物填沙要求扎实。砂层上可用原地面土回填，30cm 一层，密实度95％，回填至要求高度。 4.沟顶以上500mm 以内不得回填大块石块或砖块等杂物。 5. 回填土应分层铺设，分层扎实，采取机械扎实，每层回填厚度250-300mm。 6.井室回填要注意以下几点：（1）需待砌体水泥砂浆强度达成设计要求后回填；（2）井室周围回填应和管道沟槽回填同时进行；（3）回填材料压实后应和井壁紧贴。二、小室施工小室为钢筋砼结构，砼为抗渗砼，标号S6，预制盖板。 1.基坑开挖基坑开挖前，应对周围管线调查清楚，施工前，应采了以可靠安全方法，地基承载力标准值按100kpa，开挖后，验槽并进行钎探，间距2m，深度2m，无异常再进行下道工序，对于标准值小于100kpa承载力地基进行换土处理。换土材料采取中砂或粗砂，每层虚铺厚度为20cm，含水量控制在8%～12%，用木夯或机械扎实三遍以上，压实度大于0.94。基础采取三七灰土300cm厚，压实系数0.93。基础700mm宽、300mm高，－1.20m。本工程采取现场拌和法生产石灰稳定土基层混合料，用15吨自卸车装运。 2. 钢筋工程 ①钢筋加工应正确计算下料长度，钢筋应平直、表面洁净。 ②钢筋绑扎采取铅丝，绑扎头和外露头均向下，且绑扎牢靠，不得松动变形。 ③钢筋焊接采取双面电弧焊，不得已时方可单面焊，双面焊缝长度不应小于5d，单面焊缝长度不应小于10d（d为钢筋直径）。 ④钢筋安装应注意确保受力钢筋砼保护层厚度，采取预制水泥砂浆垫块，垫在钢筋和模板之间。为预防垫块串动，可用细铁丝将垫块和钢筋扎牢。侧墙撑头钢筋采取φ 8、间距30cm短钢筋、底板上下层钢筋采取马蹬铁（ φ16，间距1m，梅花部署）加以固定，使之在浇灌过程中不发生错位。 ⑤钢筋遇洞口断开，并做弯钩。 3.模板安装钢筋砼底板采取240砖砌外模，随砌随将砖墙外侧填实。侧墙采取组合式定型钢模板配木模，要求表面平整、拼缝严密、结构牢靠且涂刷隔离剂。侧墙钢模板用止水对拉螺栓连接固定，模板外侧采取内外钢楞固定，内侧设架管对撑，并设十字剪刀撑撑牢。钢管尺寸为38*4（直径*壁厚），间距为1.2m，十字接口用扣件扣牢。侧墙模型也可使用砖砌外模。 4.防水砼浇筑 ①砼技术要求砼浇筑采取商品砼泵送工艺；防水砼（C25、S6、）施工最忌施工缝，所以施工时，必需连续浇灌，一气呵成。加强早期养护，避免因砼中水分过早蒸发，砼表面出现龟裂现象，应采取复压措施。砼浇筑完成后灌水养护，周期不少于两周。 ②砼浇灌采取泵车软管下料，插入式振捣棒分层振捣，分层厚度不得大于50cm，底板砼浇筑由四面向中心进行，再进行墙体浇筑。施工缝位置距底板以上30cm，留设企口式凹槽施工缝，侧墙一次浇筑到顶，不得再留设施工缝。施工缝处继续浇筑时应先凿毛，用高压水冲洗洁净，浇水湿润，再铺筑一层同砼标号砂浆2cm，便于新旧砼结合。底板砼浇筑成型后，采取木抹搓平表面，浇水养护。 ③模板拆除为便于模板周转利用，在砼浇筑6h后即可拆模，但不得撬碰砼，以防损坏砼墙体。 ④砼养生拆模后，应立即浇水，夏季气温较高，应派专员负责浇水，一直保持砼面湿润为度。 5．预埋件设埋钢套管及预埋支架应在浇筑砼前预埋，要求埋设位置正确、埋件平正。 6.人孔井及爬梯：人孔井高度一米以上采取砼结构，反之用砖砌，砼人孔井施工时，要预留插筋，插筋直径和间距同砼人孔井。砖砌人孔井　φ＝700ｍｍ，采取ＭＵ10机砖、Ｍ10水泥砂浆砌井，壁厚为240mm，内外做1：2水泥砂浆20厚(掺5%防水粉)。检验室内钢梯距室底500mm开始设置，间距300mm。 7.防水抹面底板顶面、侧墙内外需做20mm厚1：2水泥砂浆防水抹面，防水剂掺量严格按产品说明要求配料。防水砂浆抹面分两层施工，先将基层表面凿毛，清理洁净，刷水泥浆一遍，然后打底厚12mm，上层厚8mm，总厚度为20mm。抹面接茬处，底层和上层错开距离不少于30mm，每层应在前一层凝固后，随即铺抹，最终一层砂浆抹完后，在凝固前应反复数次抹压密实。防水层做完后，洒水养护7-10昼夜，以防出现收缩裂缝。 8.盖板制安盖板预制可和小室砼同时施工，预制场地必需平整坚实，拟在各小室周围预制，原土扎实后，铺一层干砖，上抹2cm厚水泥砂浆做底模。侧模采取定型钢模或木模，依据设计要求绑扎钢筋，浇筑砼，盖板浇筑成型后，表面洒水覆盖塑料薄膜养护。盖板预制应严格控制轴线尺寸，预防偏差。当预制板强度达成90%时，方可吊装，安装盖板前，墙顶应清扫洁净，洒水湿润，以后板底座1：2水泥砂浆20厚。盖板安装板缝宽度应均匀一致，吊装时应轻放。盖板就位后，板缝采取1：3水泥砂浆填实，板安完后，应从检验室内勾粉抹平，确保盖板安装严密不漏水。 9.回填检验室施工完成并达成设计强度，立即用粉细砂回填，每层虚铺厚度15cm，分2层扎实，压实度大于0.95，试验合格后方可进行上一层回填。第六章质量安全确保方法一、质量目标及安全目标 1.质量目标：我们质量目标是优良工程。 2.安全目标：工程施工做到安全生产，不出现各类安全事故。二、质量确保方法 1.质量确保关键点根据ISO9002标准建立和实施质量确保体系，做好产品和服务全员、全方位、全过程控制；合理配置资源，优先用于质量确保，满足业主要求和期望；强化质量意识，项目经理部各级管理人员及施工作业人员应严格根据企业质量体系文件要、求实施，严格根据规程、规范及验评标准要求进行施工。建立健全质量确保体系：为确保本工程质量等级，我们将根据ISO9002标准中质量体要素要求进行施工质量管理，严格实施质量体系文件，从工程协议签署到完工交付全过程质量管理实现规范化、标准化、程序化，确保各项质量活动一直处于良好受控状态。 2.技术组织方法在项目经理领导下，建立以主任工程师为首，确保正常运行质量确保体系，对工程全系统和全过程进行严格质量控制和质量跟踪，确保工程达成优质工程目标；加强质量意识教育，提升全员质量意识和本身素质，实施自检、专检、抽检"三检"制度，实施质量否决权制度，以全员工作质量来确保工程总体质量目标；凡投入施工中计量器具，均为周检使用期内器具，通常超出周检期没有经过检定计量器具不得投入使用，以确保测量数据正确性；建立健全现场各项质量管理岗位责任制和规章制度，严格实施施工技术管理标准，工程开工前必需有施工方案，专业责任工长必需对施工班组进行技术交底，并做好统计，使全员对设计、技术交底、质量标准做到心中有数，争创全优工程。加强工程质量，将实施工程质量奖优罚劣措施，每项工程开工前，和施工班组确定工程质量奖罚条件，且将该项目实施管理人员奖罚和小组挂钩，切实把好质量关；加强工程档案管理，各专业必需做到施工统计和施工同时完成，将工程档案管理和质量管理一样，和经济效益挂钩，施工完成，工程档案资料不全不予结算任务单，以确保施工质量正确性、真实性和完整性；施工现场管理人员及作业人员，必需虚心接收建设单位和工程监理单位、当地劳动部门、质检部门人员监督，认真听取意见，以务实精神确保工程质量可靠性。工程施工中所用材料，必需符合设计要求规格和质量，并含有材质证实和产品合格证，不合格不得使用。三、安全确保方法为了确保安全目标实现，本工程应配置一名专职持证安全员，建立以主管工长为组长，各专业工长为副组长，安全员、材料设备员班组长为组员项目安全管理领导小组，督促各专业施工班组安全工作。安全生产关系到职员生命和国家财产安全，是工程得以顺利实施必需确保。我们坚持以“隐患险于明火，防范胜于救灾，责任重于泰山工作方针，坚持管生产必管安全标准施工。项目部责任人在开工前，应组织全体施工人员认真学习安全细则，进行安全教育，提升安全意识，要求全体人员遵守安全操作规程，确保自己和她人人身安全。对于进场人员必需持证上岗，认真坚守岗位。对于特殊工种，如电工、焊工、起重工，专职司机必需经过专门培训、考试合格后持证上岗。严格招待安全交底制度，交给生产班组安全底单，交底人、接底人在交底单上签字并认真实施。定时组织安全活动。由专职安全员主持，评选实施好班组和个人给合适奖励，以确保安全生产，专职安全员，除对施工中存在安全隐患负有检验、发觉、监督、更正职责外，还须定时组织各工种、各班组安全教育、安全学习。机电设备由专员管理，施工用电按三相五线制布线，三级配电级保护，用电设备采取“一机、一闸和一保”方法配用，生产、生活用电分开。非电工人员严禁私自接线用电。布线采取地埋设，全部配电柜全部上锁。施工区内应设有显著标志，严禁闲杂人员进入。进入施工现场施工人员必需配戴安全帽、穿工作衣：电工要穿绝缘线。交通要塞地段管线周围要设围护，照明红灯标志，如现场情况需要得设专员维护交通，确保行人行车安全。工地配置足够消防设施、消防道路、并常常巡回检验，消除火灾隐患。基坑下料，应设流槽，垂直作业面下，不得站人，吊车，吊作，应由专员指挥。若遇下雨，雨停后，应检验基坑边坡稳定性，以确保施工安全。项目管理部程序控制和制度实施项目质量监控体系质量标准控制技术规程控制方针目标控制计量级配体系材料检验体系质量监督体系技术复核体系操作制度控制分部分项质量检验材料质量确保工序操作质量控制工程质量质量确保体系项目经理安全生产确保体系安全负责人生产工人班组长班组兼职安全员各作业队长 1、财务部门确保安全方法项目标经费 2、卫生行政部门确保工人生活基础条件，确保工人健康 1、确保进场施工人员安全技术素质 2、控制加班、加点，保持劳逸结合 3、提供必需劳保用具，确保质量 1、确保防火设备设施齐全,有效 2、消除火灾隐患 3、级织现场消防 1、确保项目使用各类机械安全运行 2、监督机械操作人员持证违章用业 1、在安全前提下合理安排生产计划 2、组织施工安全技术方法实施 1、制订项目安全技术方法和分项安全方案 2、督促安全方法落实 3、处理施工过程中不安全技术问题 1、监督施工全过程式安全生产，纠正违章 2、配合相关部门排除施工不安全原因 3、项目全员安全活动和安全教育 4、监督劳保用具质量和使用劳务管理负责人其它相关部门随访管理负责人机械管理负责人生产调度负责人技术负责人安全负责人第七章机械设备配置据本协议段工程数量和特点，我企业按强制要求配置了充足工程机械、检验、测量和试验设备和操作、维修人员，并依据“定人、定机、定岗”制订各人员岗位职责。为达成最好机械配置。机械设备、检测设备配置情况可详见下页表。项目部现场试验室依据现场施工需要，关键进行砼、钢管等项目标试验检测，其它特殊材料检测送当地有资质检测机构进行检验。机械设备动员周期通常为3天，特殊情况下不超出5天。后续工程所需机械设备须在该工序开工前一周内到场。机械进场、小修保养，施工机械调运由我企业统一管理，按施工要求立即到场，进场机械状态良好、整齐一新，并做好开工前保养。（1）拟投入关键施工机械设备表太原市集中供热（二电）工程胜利街支干线序号机械或设备名称
