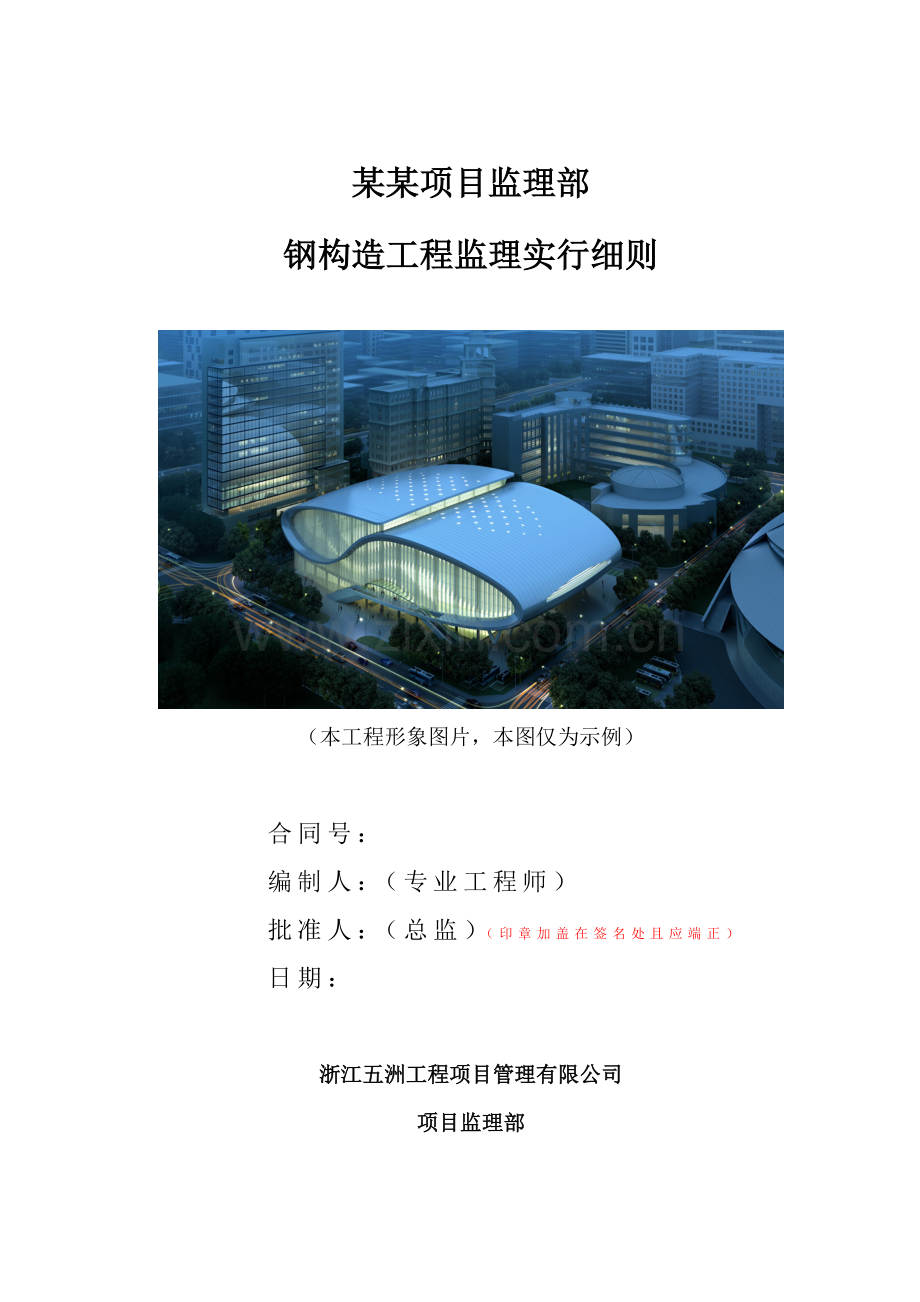

钢构造工程监理实行细则

（本工程形象图片，本图仅为示例）

合同号：
编制人：（专业工程师）
批准人：（总监）（印章加盖在签名处且应端正）
日期：

浙江五洲工程项目管理有限公司
项目监理部

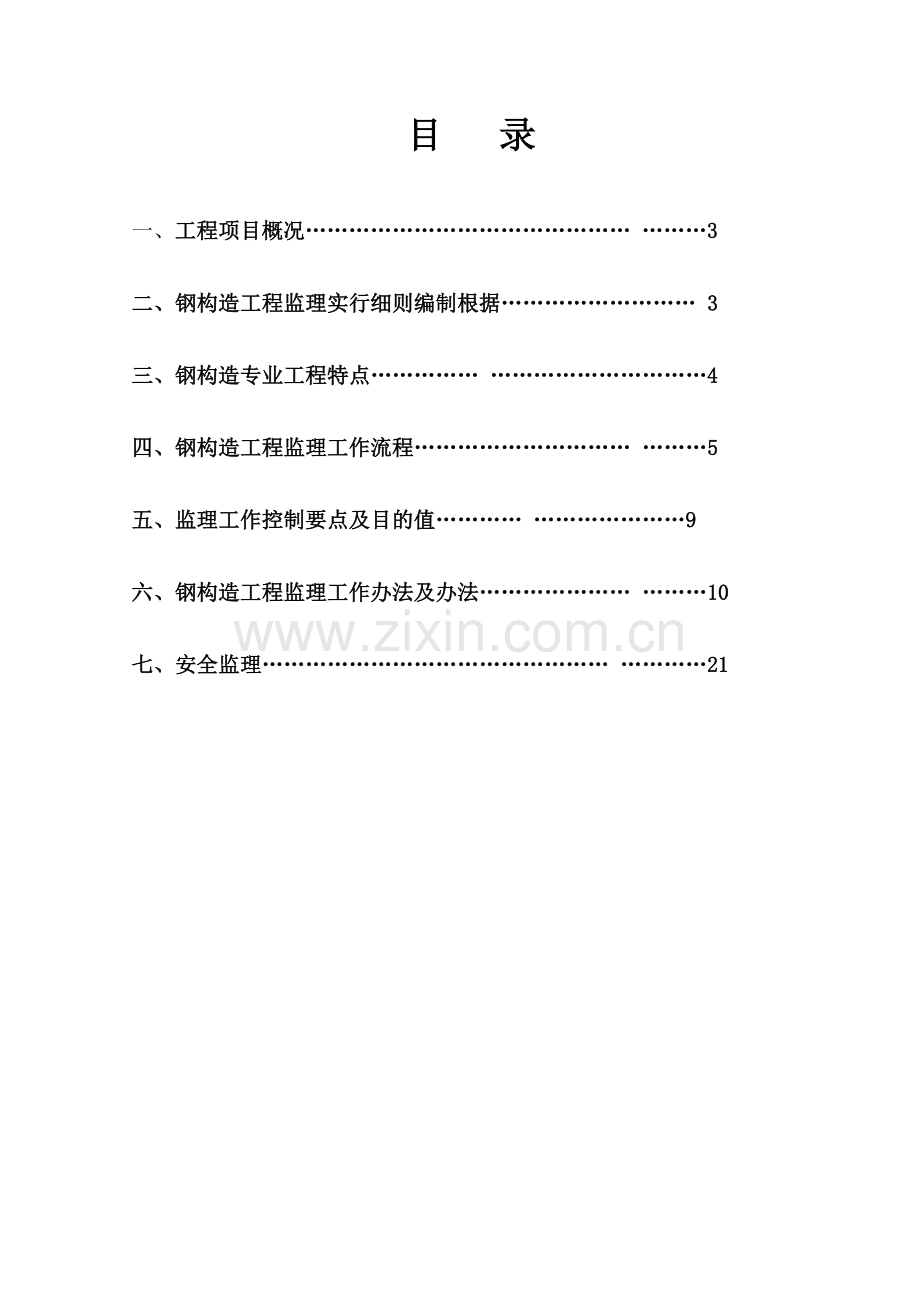

目 录

一、工程项目概况……………………………………… ………3
二、钢构造工程监理实行细则编制根据……………………… 3
三、钢构造专业工程特点…………… …………………………4
四、钢构造工程监理工作流程………………………… ………5
五、监理工作控制要点及目的值………… …………………9
六、钢构造工程监理工作办法及办法………………… ………10
七、安全监理………………………………………… …………21

一、工程项目概况
工程地理位置，建筑面积，参建单位。
二、钢构造工程监理实行细则编制根据
1、《钢构造设计规范》 GB50017
2、《空间网格构造技术规程》 JGJ7
3、《建筑构造荷载规范》 GB50009
4、《钢网架焊接空心球节点》 JG/T 11
5、《钢构造焊接规范》 GB50661
6、《钢构造工程施工质量验收规范》 GB50205
7、《建筑工程施工质量验收统一原则》 GB50300
8、《施工现场暂时用电安全技术规范》 JGJ46
9、《建筑施工高处作业安全技术规范》 JGJ80
10、《钢构造工程施工规范》 GB50755
11、《屋面工程质量验收规范》 GB50207
12、《钢构造防火涂料应用技术规范》 CECS24:1990
13、《碳素构造钢》 GB/T700
14、《低合金高强度构造钢》 GB/T1591
15、《焊缝无损检测超声检测技术、检测级别和评估》 GB/T11345
16、《构造用无缝钢管》 GB/T8162
17、《直缝电焊钢管》 GB/T13793
18、《建筑构造用钢板》 GB/T19879
19、《建筑钢构造防腐蚀技术规程》 JGJ/T251
20、正式经审查施工图纸，设计交底及图纸会审等设计文献
21、经审批承包单位《施工组织设计》、钢构造专项施工方案
22、国家及行业关于技术、验收原则、规范
三、钢构造专业工程特点
1、钢构造工程设计概况
(例)浙江省黄龙体育中心游泳跳水馆项目位于浙江省杭州市西湖区黄龙体育中心内，北临天目山路，南至曙光路，西起玉古路，东至黄龙路。本工程屋盖采用双层钢网壳构造，网格高度为2.8m—4m，网壳型式为焊接球节点倒放四角锥，网格支承型式为下弦两边多点支承，支座采用双曲面抗拉球型固定钢支座，重要分为A区、B区、C区（详细见施工方案），最高点为29.70m，最大跨度为128×74.3m，钢构造工程量约为1000吨。
2 、钢构造工程施工难点
2.1钢构造构件数量多，现场拼装量大；
2.2 屋面网架跨度大，重量轻，如何控制网架施工变型，保证网架安装精度。
2.3 各构件安装定位，标高测量控制及安装校正、焊接质量等。
2.4 保证高空作业人员安全及高空吊装，也是本工程重点。
2.5 构造复杂，高低不平，支撑脚手架搭设超高。

四、钢构造工程监理工作流程
钢构造承包商进场（中标单位或业主拟定）

钢构造施工组织设计报验
钢构造承包商资质报验
熟悉钢构造施工图

承包商
承包商
承包商、监理工程师

审核施工组织设计
审核承包商资质
钢构造图纸会审

监理工程师
监理工程师
设计、业主、监理、承包商

审核
成果

更换、调节
修改
审核公司
及人员资质
总监理工程师签认
图纸会审纪要设计提出

承包商
承包商

承包商
钢构造工程开工报验

审核开工报告

监理工程师、业主

调节、完善报验资料
审核成果

承包商

钢材、焊接材料、紧固件材料报验

承包商

审查报验资料、外观检查、按设计规定见证复试

承包商

检查成果
重新采购

承包商

钢球、钢管、支撑等构件制作、除锈、防腐解决

承包商

构件报验

承包商

监理工程师
构件验收（焊缝无损检测）

验收成果
承包商
重新解决、报验

砼柱预埋件、交接验收
承包商、监理工程师、有关施工单位

整治解决并验收
设计、承包商、监理工程师
验收成果

地面钢球、杆件，分单元焊接、调节

承包商、监理人员旁站

高空各分单元体拼装、焊接

承包商

连接质量检查
涂料、压型金属板材料报验

监理工程师
承包商

重新解决并验收合格
检查成果

设计、承包商、监理工程师
监理工程师
检查报验资料、实物检查

钢构造安装质量报验

承包商
检查成果

报验资料核查、安装质量验收

整治或重新采购
总监组织设计、业主、承包商

承包商

设计、承包商、监理工程师
整治解决并验收合格
验收成果

钢构造涂装、压型金属板安装

承包商，监理工程师巡视

钢构造涂装、压型金属板安装报验

承包商

钢构造涂装、压型金属板安装质量验收

监理工程师

承包商
整治解决
验收成果

承包商
钢构造子分部质量报验

检查分部报验资料（含安全及重要功能抽查）

监理工程师

整治、完善
检查成果

承包商

钢构造子分部质量验收

总监组织设计、勘察、业主、承包商

承包商
整治解决
验收成果

订立子分部质量验收记录

总监、设计、勘察

五、钢构造工程监理工作控制要点及目的值
1、钢构造工程质量控制要点及目的值
钢构造工程质量控制要点
1.1钢材、焊接材料品种、规格符合设计和国家现行关于原则；焊接连接、高强度螺栓连接、钢构件除锈、防腐解决、外观质量；钢构造拼装及安装偏差，涂装列为钢构造工程质量控制要点。
1.2 钢构造工程施工质量控制目的：符合施工合同商定，合格。
2、钢构造工程进度控制要点及目的值
2.1钢构造进度控制要点
钢构造施工进度筹划：土建完毕时间，砼顶预埋件、钢构造构件制作，现场安装人员数量及操作技能列为钢构造工程进度控制要点。
2.2 钢构造工程施工进度控制目的： 天。
3、钢构造工程投资控制要点及目的值
钢构造工程投资控制要点
3.1 核查施工图纸与工程量清单，解决设计变更和工程计量，在商定期限内审签工程款列为钢构造投资控制要点。
3.2钢构造工程施工投资控制目的： 万元。

4、钢构造工程安全控制要点和目的值
4.1 钢构造工程安全控制要点
对钢构造施工组织设计中安全技术办法、安全生产责任制进行审查，现场专职安全员配备、技术交底及检查，安全事故应急救援预案针对性，安全设施配备及现场操作列为钢构造工程安全控制要点。
4.2 钢构造工程施工安全控制目的：符合施工合同商定。
六、钢构造工程监理工作办法及办法
1、钢构造质量控制办法及办法
1.1钢构造质量控制办法是工序检查、钢构造安装旁站监理，对原材料见证取样复试和承包商质量控制资料检查，对施工质量平行检查，组织子分部工程质量验收。
1.2钢构造施工准备阶段质量控制
1.2.1 熟悉钢构造施工图纸，理解专业工程特点和工程质量规定。将设计图纸中错误，影响施工进行等问题汇总在《施工图纸核查记录》上，并及时组织钢构造图纸会审，总监理工程师对设计单位出具会审纪要核算签认。
1.2.2审核钢构造承包商专业施工资质，核查项目经理、项目技术负责人、现场施工员、安全员以及质检人员和特种作业人员岗位证书。对不符合投标文献、中标告知书规定，特种作业上岗证考核超期规定承包商更换调节。
1.2.3对承包商报验钢构造施工组织设计，在编制内容、工艺原则、质量保证体系和施工质量保证办法方面仔细审查。
1.2.4审批钢构造工程开工报告。对承包商上报《施工现场质量管理检查记录》及附件资料进行核查，符合规定后由总监理工程师签认，开工报告业主须签字盖章。
1.2.5核查承包商进场原材料质量证明文献（钢材、焊接材料、紧固件）和检测报告，应符合设计规定和国家现行关于原则。专业监理工程师应以钢尺或卡尺对原材料进行检查。
1.2.6见证如下材料抽样复试，钢构造制作前材料预控。
A）设计有复验规定和对质量有疑问钢材。（或国外进口钢材、混批钢材、板厚等于或不不大于40且设计有正向性能规定厚板，建筑安全级别一级，大跨度钢构造中重要受力构件所采用钢材。
B）重要钢构造采用焊接材料。
1.2.7 检查承包商初次采用钢材或焊接材料进行焊接工艺评估。
1.3 钢构造制作阶段质量控制
1.3.1钢材切割或剪切面
A）质量原则：表面应无裂缝，夹渣、分层和不不大于1mm缺棱，容许偏差应满足规范GB50205-中7.2.2条和7.2.3条规定。
B）检查办法：观测或用放大镜、钢尺检查。
1.3.2连接摩擦面表面
A）质量原则：应平整，不得有飞边，毛刺、焊接飞溅物、焊疤。
B）检查办法：观测检查。
C）检查数量：按构件数抽查10%，且不应少于3件。
1.3.3焊缝探伤检查
A）质量原则：一级、二级焊缝应按设计规定和国家现行关于原则进行探伤检查。
B）检查办法：见证检查过程，检查其资质及出具焊缝探伤报告。
C）检查数量：全数检查
1.3.4焊接H型钢柱、钢梁
A）质量原则：翼缘板拼缝和腹板拼缝间距不应不大于200mm。冀缘板拼接长度不应不大于2倍板宽，腹板拼接宽度不应不大于300mm，长度不应不大于600mm。容许偏差应满足规范GB50205-中8.2.2条规定。
B）检查办法：观测和用钢尺检查
C）检查数量：全数检查。
1.3.5 焊缝表面质量
A）质量原则：所有焊缝表面不得有裂缝、焊瘤，烧穿、弧坑等缺陷。一级、二级焊缝表面不得有气孔、夹渣，弧坑裂纹，电弧探伤等缺陷，且一级焊缝不得有咬边，未满焊等缺陷。
B）检查办法：观测和用焊缝量规格及钢尺检查，必要时用渗入或磁粉探伤检查。
C）检查数量：逐批检查。每批同类构件抽查10%，且不应少于3件。被抽查构件每一类型焊缝条数5%，且不应少于1条，每条抽查1处，总抽查数不应少于10处。
1.3.6钢构造外形
A）质量原则：外形尺寸，安装孔距，截面几何尺寸，腹板中心线偏移，受压构件（杆件）弯曲矢高等容许偏差应满足规范GB50205-中8.5.1条，8.5.2条规定。
B）检查办法：检查钢构件出厂合格证明，用钢尺、直角尺、拉线，塞尺检查。
C）检查数量：8.5.1条全数检查，其她项目按构件抽查10%且不应少于3件。
1.3.7钢构造除锈
A）质量原则：应符合设计 级别规定和国家现行关于原则规定。
B）检查办法：用铲刀检查、观测检查。
C）检查数量：每类构件抽查10%，且不应少于3件。
1.3.8检查钢接防腐涂料、稀释剂和固化剂品种、型号和质量，应符合设计规定和国家现行关于原则规定。逐批检查涂料质量证明书，复试报告。
1.3.9 防腐涂装环境温度、相对湿度
A）质量原则：应符合涂料产品阐明书规定或环境温度5~38℃，相对湿度不应不不大于85%，构件表面不应有结露、涂装后4h内应保护免受雨淋。
B）检查办法：观测检查气象记录，在防腐涂装过程中巡视检查。
1.3.10 防腐涂料外观质量
A）质量原则：不得误涂、漏涂、涂层应无脱皮和返锈。涂层遍数、厚度应符合设计 µm规定，当设计无规定期，涂层干漆膜总厚度室外应为150µm，室内应为125µm，容许偏差为-25mµ。每遍涂层赶漆膜厚度容许偏差为-5mµ。
B）检查办法：观测检查，厚度用干漆膜测厚仪检查。
C）检查数量：按构件数抽查10%，同类构件不应少于3件，每个构件检测5处，每处数值为3个相距50mm测点涂层干漆膜厚度平均值。
1.4 钢构造预拼装与安装（旁站监理）
1.4.1 钢构造组装顶紧面
A）质量原则：顶紧面接触不应少于75%紧贴，且边沿最大间隙不应不大于0.8mm.
B）检查办法：用钢尺和0.3厚度塞尺检查。
C）检查数量：检查每个顶紧面。
1.4.2 钢梁预拼装
A）质量原则：跨度最外两端安装孔或两端支撑面最外侧距离，接口
截面错位、拱度、节点处杆件轴线错位应满足规范GB50205-中9.2.2条规定。
B）检查办法：用钢尺、焊缝量规、拉线检查。
C）检查数量：按预拼单元全数检查。
1.4.3基本和支撑面
A）质量原则：支承面轴线和标高，地脚锚栓规格及紧固符合设计规定。基本面容许偏差应满足规范GB50205-中10.2.2条规定，采用座浆面容许偏差应满足10.2.3条规定。形成空间刚度单元后，应及时对柱底板和基本顶面空隙二次灌溉。
B）检查办法：用经纬仪、水准仪、钢尺检查。对二次灌溉材料配合比进行检查。
C）检查数量：按柱基数抽查10%，且不应少于3个。
1.4.4 钢构造安装顶紧面
A）质量原则：设计规定和顶紧面应不少于70%，且边沿最大间隙不应不不大于0.8mm。
B）检查办法：用钢尺及0.3mm和0.8mm厚塞尺检查。
C）检查数量：按设计节点数抽查10%，且不应少于3个。
1.4.5 钢梁及受压构件安装质量
A）质量原则：垂直度和侧向弯曲矢高容许偏差应满足规范GB50205- 中10.3.3条规定。
B）检查办法：用吊线、拉线、经纬仪和钢尺检查。
C）检查数量：按同类构件抽查10%，且不应少于3个。
1.4.6单层钢构造主体构造
A）质量原则：整体垂直度容许偏差不不大于H/1000= mm。且不应不不大于50mm；整体平面弯曲不应不不大于2/1500= mm。
B）检查办法：用经纬仪测量。
C）检查数量：对重要立面全数检查，对每个所检查立面除两列角柱外，应至少选用一列中间柱。
1.5 钢构造高强度大六角头螺栓连接
1.5.1螺栓规格和技术条件
A）质量原则：螺栓规格和技术条件应符合设计规定和国家现行关于原则规定。
B）检查办法：检查出厂合格证，外观检查。
C）检查数量：逐箱或批检查
1.5.2螺栓连接副扭矩系数复验
A）质量原则：成果应符合国家现行关于原则规定。
B）检查办法：检查出厂合格证、见证取样复试。
C）检查数量：逐批检查，每批8套。
1.5.3摩擦面抗滑移系数经实验拟定
A）质量原则：最小值应符合设计规定及国家现行关于原则规定。
B）检查办法：检查制作单位及现场实验报告。
C）检查数量：逐批检查，每批3组。
1.5.4 螺栓紧固
A）质量原则：能自由穿入构件孔，分初、复、终拧三次紧固，扭矩扳手定期标定，初拧值符合规范规定后进行终拧。螺栓预拉力P= KN，终拧扭矩TC= N·m。
B）检查办法：检查扭矩扳手标定记录及螺栓施工记录，观测检查，终拧完毕1h后，48h内进行终拧扭矩检查。
C）检查数量：逐件检查。按节点数抽查10%，且不应少于10个，每个被抽节点按螺栓数10%复核终拧扭矩，且不应少于2个。
1.6 钢构造扭剪型高强度螺栓连接
1.6.1螺栓规格和技术条件
A）质量原则：螺栓规格和技术条件应符合设计规定和国家现行关于原则规定。
B）检查办法：检查出厂合格证，外观检查。
C）检查数量：逐箱或批检查。
1.6.2螺栓连接副预拉力复验
A）质量原则：成果应符合国家现行关于原则规定。
B）检查办法：检查出厂合格证、见证取样复试。
C）检查数量：逐批检查，每批8套。
1.6.3摩擦面抗滑移系数
A）质量原则：最小值应符合设计规定及国家现行关于原则规定。
B）检查办法：检查制作单位和现场实验报告。
C）检查数量：逐批检查，每批3组。
1.6.4 螺栓紧固
A）质量原则：螺栓能自由穿入构件孔，分初拧、终拧两次紧固，扭矩扳手定期标定，初拧值符合规范后进行终拧，以尾部梅花头拧掉为准。
B）检查办法：检查扭矩扳手标定记录和螺栓施工记录，以尾部梅花头拧掉读出预拉力。
C）检查数量：逐件检查，按节点数抽查10%，且不应少于10个节点，被抽查节点中梅花头未拧掉对连接副全数检查。
1.7 钢构造防火涂料
1.7.1钢构造防火涂装
A）质量原则：应符合设计规定，经法定检测机构检测符合国家现行关于原则规定。
B）检查办法：检查生产允许证，质量证明书和检测报告，实物检查。
C）检查数量：逐批检查。
1.7.2钢构造防火涂料见证复试
A）质量原则：每使用100t薄型防火涂料抽查一次粘结强度，每使用500t厚型防火涂料抽查一次粘结强度和抗压强度，经复试应符合国标规定。
B）检查办法：检查抽检复试报告。
C）检查数量：逐批检查。
1.7.3防火涂料涂刷外观质量
A）质量原则：不得误涂、漏涂、涂层应无脱层和空鼓。
B）检查数量：观测巡视检查。
1.7.4 防火涂料深层厚度
A）质量原则：薄涂型涂层厚度应符合关于耐火极限设计 µm规定，厚涂型涂层厚度80%及以上面积应符合关于耐火极限设计规定，且最薄处不低于设计规定85%。
B）检查办法：用涂层厚度测量仪、测针和钢尺检查。
C）检查数量：同类构件抽查10%，均不应少于3件。
1.7.5 防火涂料表面裂纹
A）质量原则：薄涂型涂层表面裂纹宽度不应不不大于0.5mm；厚度涂型涂层表面裂纹宽度不应不不大于1.0mm。
B）检查办法：观测检查。
C）检查数量：同类构件抽查10%，且不应少于3件。
1.8钢构造工程（屋面）子分部质量验收
1.8.1监理工程师对承包商报验资料进行核查，涉及：
A）钢构造工程竣工图及有关设计文献
B）关于钢构造接地电阻检测，屋面（墙面）淋水实验和检查记录及其她见证检测记录
C）观感质量检查记录
D）分项工程质量验收记录
E）隐蔽工程验收记录
F）原材料、构配件质量合格证明文献、性能检测报告
G）其她关于文献和记录。
1.8.2检查资料经核查符合规定，总监理工程师组织业主、设计、勘察、承包商进行钢构造工程（屋面）子分部质量验收，合格后订立质量验收记录。
2、钢构造工程进度控制办法及办法
2.1钢构造进度控制办法为规划、控制和协调
2.2审查承包商编制钢构造工程施工组织设计，规定编制可行网络总筹划，以合同工期作为进度控制目的。
2.3检查承包商钢构造构件制作加工，劳动力配备、构件运送到场，顶紧摩擦面抗滑系数复验，高强度螺栓抽样复试报验及钢构造预拼和安装等筹划与否符合总筹划。
2.4控制土建基本完毕时间，保证钢柱基预埋件、地脚锚柱准时交付。
2.5检查承包商在场劳动力、构件进场数量与否按钢构造安装筹划实行，吊装设备与否满足。并依照实际完毕状况作好检核对比，存在滞后，督促承包商采用办法。
2.6及时解决施工中存在问题，按监理工作程序解决设计变更，进行各分项工程检查批验收。依照合同商定对已竣工程量签付工程进度款。
2.7运用监理例会和专项工作会议，协调工程参建各方之间关系，为下一阶段施工作好安排。
3、钢构造工程投资控制办法及办法
3.1钢构造投资控制办法及规划、控制和协调。
3.2钢构造施工投资控制
3.2.1以承包合同价款为投资控制目的，阅读研究承包合同和投标文献、工程量清单，制定防范索赔办法。
3.2.2审查承包商钢构造工程施工组织设计，针对劳动力配备与否符合投标承诺，技术办法内容提出意见。从现场施工条件看，技术准备上做好事前控制，保证专业工程进场后持续均衡组织施工。
3.2.3检查承包商施工完毕状况，及时解决施工中浮现问题，按监理工作程序解决设计变更。在各分项工程检查批合格后进行计量，作为工程进度款签付根据。
3.2.4对承包合同之外增长项目须经业主批准作为调增合同价款根据。
3.2.5运用监理例会和专项会议，协调工程参建各方之间关系，合理、合情解决工程索赔。
3.2.6建立合同管理台帐，做好投资偏差分析，制定纠偏办法，记录好《监理日记》、《监理工作联系单》、《监理月报》向业主报告工程动态和需解决问题。
3.2.7核查钢构造竣工图、审查工程结算书及工程款最后支付签认。
七、安全监理
1、钢构造安全控制办法为拟定目的、监督检查控制。
2、钢构造施工安全控制
2.1审查承包商施工组织设计中安全技术办法与否具备针对性，承包商安全生产资质和证明文献。
2.2审查承包商工地安全管理组织体系和专职安全员上岗证书及其现场检查发现问题状况，特种作业人员与否持证。
2.3核查承包商安全技术办法交底记录，安全事故应急救援预案建立及运营状况。
2.4检查钢构造构件吊装、安装过程、施工人员操作与否规范，高空作业安全防护用品配备与否到位，作业区安全警示标志与否设立，对浮现安全隐患及时以《监理工程师告知书》、《工程暂停指令》指令整治。
2.5对发现安全隐患经监理工程师指出承包商未整治，应报告业主和本地建设行政主管部门进行解决。发生重大安全事故应，及时报告公司和本地建设行政主管部门，参加解决。
2.6督促承包商树立“安全第一、防止为主”观念，对各分项工程、每道工序安全防护办法贯彻到位，保证钢构造工程安全施工目的。
