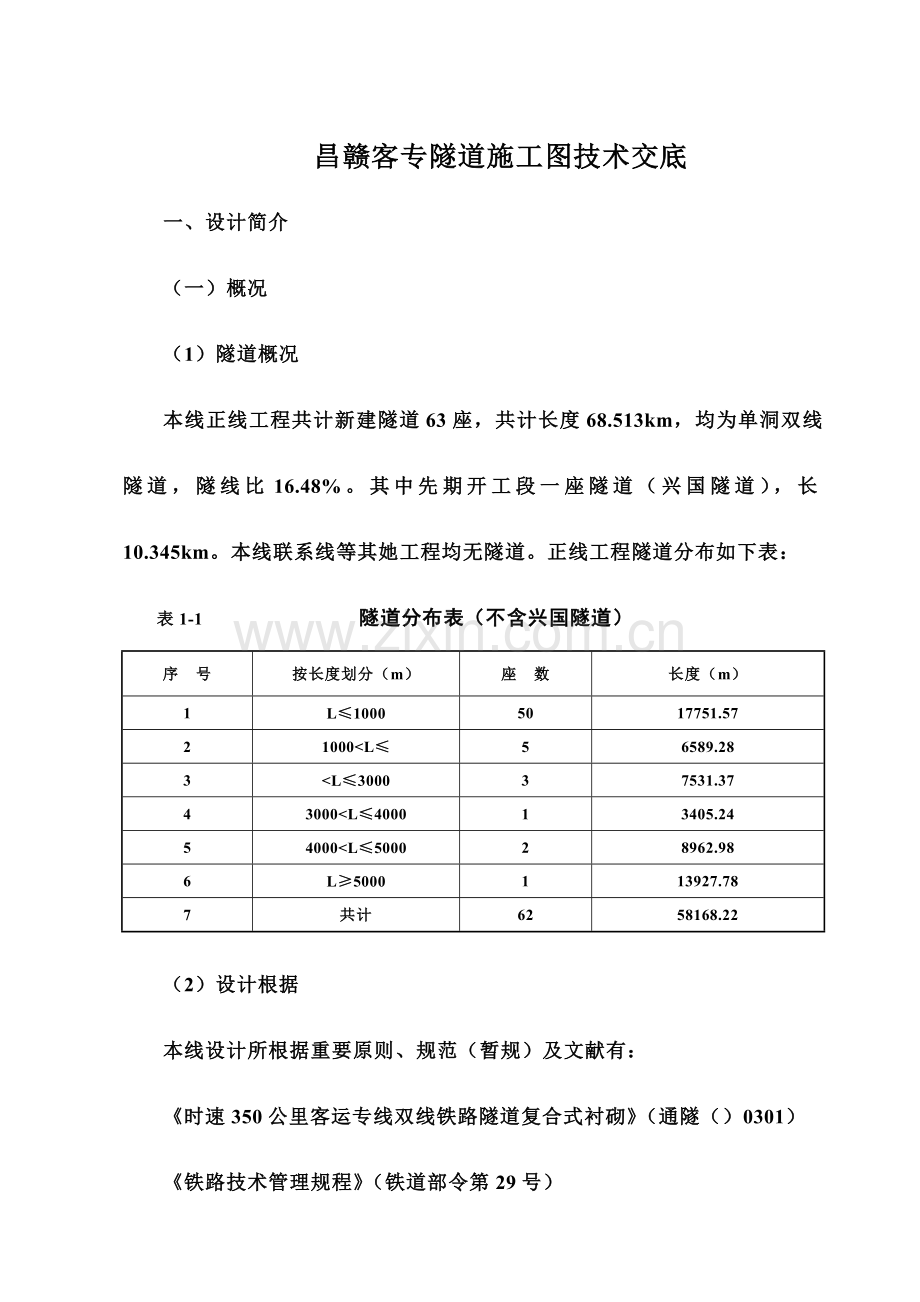

隧道关键技术交底.doc_第1页
第1页 / 共53页
隧道关键技术交底.doc_第2页
第2页 / 共53页
隧道关键技术交底.doc_第3页
第3页 / 共53页
隧道关键技术交底.doc_第4页
第4页 / 共53页
隧道关键技术交底.doc_第5页
第5页 / 共53页
点击查看更多>>
资源描述

1、昌赣客专隧道施工图技术交底一、设计简介(一)概况(1)隧道概况本线正线工程共计新建隧道63座,共计长度68.513km,均为单洞双线隧道,隧线比16.48%。其中先期开工段一座隧道(兴国隧道),长10.345km。本线联系线等其她工程均无隧道。正线工程隧道分布如下表:表1-1 隧道分布表(不含兴国隧道)序 号按长度划分(m)座 数长度(m)1L10005017751.5721000L56589.283L300037531.3743000L400013405.2454000L500028962.986L5000113927.787共计6258168.22(2)设计根据本线设计所根据重要原则、规范

2、(暂规)及文献有:时速350公里客运专线双线铁路隧道复合式衬砌(通隧()0301)铁路技术管理规程(铁道部令第29号)高速铁路设计规范(TB10621-)原则轨距铁路建筑限界(GB146.2-83)铁路隧道设计规范(TB10003- J449-)(如下简称“隧规”)锚杆喷射混凝土支护技术规范(GB50086-)混凝土构造设计规范(GB50010-)钢构造设计规范(GB50017-)钢构造工程施工质量验收规范(GB50205-)地下工程防水技术规范(GB50108-)铁路隧道监控量测技术规程(Q/CR9218-)高速铁路隧道工程施工技术指南(Q/CR9604-)铁路隧道防排水施工技术指南(TZ3

3、31-)铁路混凝土构造耐久性设计规范(TB 10005-) 铁路工程抗震设计规范(GB50111-)铁路隧道设计施工关于原则补充规定(铁建设88号)高速铁路隧道工程施工质量验收原则(TB10753- J1149-)铁路工程建设原则局部修订条文汇编(铁建设62号)中空锚杆技术条件(TB/T3209-)铁路隧道防水材料暂行技术条件 第1某些 防水板(TB/T3360.1-)铁路隧道防水材料暂行技术条件 第2某些 止水带(TB/T3360.2-)铁路隧道排水板(TB/T3354-)高速铁路隧道用纤维素纤维与合成纤维(Q/CR 3-)国家关于部门颁发其他有关规范、规程和原则(二)路段设计行车速度、建筑

4、限界及轨面以上净空横断面(1)路段设计行车速度正线隧道设计行车速度250km/h,基本设施预留进一步提速条件。(2)建筑限界及轨面以上净空横断面正线隧道建筑限界采用高速铁路设计规范“图1.0.6 高速铁路建筑限界轮廓及基本尺寸”, 隧道衬砌内轮廓采用铁路工程建设通用参照图时速350公里客运专线铁路双线隧道复合式衬砌(通隧0301)内轮廓,隧道内轨顶面以上净空有效面积为100m2;曲线地段及接触网下锚段衬砌内轮廓不考虑加宽。(三)隧道洞口及洞口缓冲构造1洞口选定隧道洞口位置拟定应充分贯彻“早进晚出、保护环境”原则,洞门型式综合考虑地形、地貌、洞口地质条件及附近建筑物和周边自然环境等因素,按照“保

5、证安全、因地制宜、保护环境、美观实用”原则拟定,并优先采用斜切式洞门,尽量减少隧道洞口边仰坡刷方高度,少破坏或不破坏地表植被,缓和列车进入隧道产生空气动力学效应对洞口周边环境影响。2洞口及地表防排水设计隧道洞口排水系统设计遵循截、排水原则,一方面保证洞内水顺畅排出,并避免洞外水冲刷隧道洞门及边仰坡。(1)隧道洞内侧沟与中心沟与路堑侧沟顺接,洞口地段如沿出洞方向上坡时,在洞外设反向排水沟,沟底坡度不不大于2,并且在洞口前方修一道挡水墙,以截排洞外水流,避免其流入洞内。(2)土质边仰坡开挖后,为减少水对边坡稳定性影响,边坡在防护时布置50排水孔,排水孔间距33m,排水孔长10m,仰斜角度15,孔内

6、插入50透水PVC管。(3)洞口边仰坡应依照支挡构造设立排水设施,并与路堑排水系统衔接。(4)隧道洞门均应设立截水天沟,采用C30混凝土,天沟设于边、仰坡坡顶以外不不大于5m,其坡度依照地形设立,且不不大于3,以免淤积。3洞口段预加固办法对隧道浅埋、偏压等地形、地质条件较差隧道洞口考虑预加固围岩后再开挖,对边仰坡采用拱型截水骨架、喷锚网、框架锚杆、框架锚索及桩板墙等加固及防护办法,并依照详细围岩状况设立超前支护办法。4洞口缓冲构造当隧道长度500m及隧道洞口外100m存在特殊环境条件(如房屋、县级(含)以上公路),其设立原则如下表3-1所示:表3-1 洞口缓冲构造设立原则建筑物至洞口距离建筑物

7、有无特殊环境规定基准点微气压波峰值原则50m有建筑物按规定无20Pa50m有距洞口20m处50Pa缓冲构造以开孔式为主,开孔式缓冲构造涉及洞门开孔、明洞开孔等状况,开孔位置为拱顶,开孔尺寸为3m(纵向)3.2m(横向)。5边仰坡防护及绿化(1)危岩、落石解决洞口如有危岩、落石及掉块等,采用清除、嵌补支顶、设立被动防护网、接长明洞等防护办法(2)边仰坡防护洞口边仰坡高度不超过地质专业提供刷坡高度时,土质边仰坡可采用骨架护坡,石质边仰坡可采用框架锚杆防护;强风化硬质岩、土质或软岩及存在顺层时边仰坡依照地质条件采用框架锚索防护。(3)绿色防护设计绿色防护设计遵循“因地制宜、安全可靠、经济合用”原则进

8、行,且植物防护与工程防护应有效结合,达到恢复自然景观、与周边环境和谐效果。(四)衬砌支护类型1明洞构造设计明洞段采用整体式衬砌,明洞设计断面分对称路堑式、偏压路堑式、单压式等,依照地形、地质条件分别选用。2暗洞构造设计(1)暗挖隧道采用曲墙复合式衬砌。级围岩隧道采用曲墙带仰拱衬砌构造形式,级围岩采用曲墙带钢筋混凝土底板及曲墙带仰拱两种衬砌构造形式。隧道洞口段及浅埋、偏压段、软弱围岩段进行构造加强。(2)双线隧道复合式衬砌支护表4-2 双线隧道复合式衬砌支护参数表衬砌类型a型b型a型b型a型b型c型a型b型c型预留变形量(cm)35588101015二次衬砌拱墙材料C30C30C30C30C35

9、或C35*C35*C35*C35*C35*C35*厚度(cm)35354040404545505055底板/仰拱材料C35*/C30/C30/C30/C35或/C35*/C35*/C35*/C35*/C35*/C35*厚度(cm)30/35/40/40/50/55/55/60/60/65初期支护C25喷砼设立部位及厚度(cm)拱墙:5拱墙:5拱墙:15拱墙:20拱墙:25拱墙:25拱墙:25拱墙:28拱墙:28拱墙:28设立部位及厚度(cm)仰拱:10仰拱:25仰拱:25仰拱:28仰拱:28仰拱:28钢筋网钢筋规格(HPB235)/66666666设立部位/拱部拱墙拱墙拱墙拱墙拱墙拱墙拱墙网格

10、间距(cm)/25252525202020202020202020202020拱部锚杆长度(m)2.52.5333.53.53.5444间距(环向m纵向m)局部局部1.21.51.21.51.51.51.51.51.51.51.51.51.51.51.51.5边墙锚杆长度(m)/33.53.53.5444间距(环向m纵向m)/1.21.51.21.21.21.21.21.21.21.01.21.01.21.0钢架规格/22140格栅22160格栅I18型钢I20a型钢I20a型钢I22a型钢I22b型钢设立部位/拱墙拱墙全环全环全环全环全环纵向间距(m)/1.2110.80.80.60.6注:

11、(1)a型衬砌底板设双层钢筋网(钢筋纵向采用10,横向采用14,间距200mm(横向)250mm(纵向);(2)表中二次衬砌带*者表达钢筋混凝土。(3)a型衬砌类型二次衬砌在硬质岩地段采用C35纤维混凝土,纤维素掺量0.9kg/m3;软质岩地段采用C35钢筋混凝土。(五)构造耐久性1耐久性设计原则(1)衬砌构造设计使用年限级别为一级,设计使用年限为1。(2)衬砌构造混凝土原材料品质、配合比参数限值以及耐久性指标规定,按铁路混凝土构造耐久性设计规范(TB10005-)等执行。(3)衬砌构造钢筋净保护层厚度为50mm,模筑砼及钢筋砼抗渗级别应不不大于P10。(4)构造重要部件初期支护采用C25喷射

12、混凝土,二次衬砌普通状况下采用C30混凝土或C35钢筋混凝土,特殊状况下依照地下水侵蚀性级别选取混凝土标号。(5)衬砌施工控制规定及其监测、养护、维修均按铁路混凝土构造耐久性设计规范、铁路隧道工程施工技术指南、高速铁路隧道工程施工质量验收原则等规范、规程有关条款办理。2构造耐久性设计办法(1)针对详细环境条件选用品有一定耐久性混凝土材料。(2)隧道设计拱墙采用外包防水层,隧道施工缝及变形缝均采用综合防水办法,尽量隔绝环境水土中侵蚀介质对主体构造作用。(3)本线隧道设计初期支护钢架保护层厚度外侧(钢架与围岩之间)为4cm;二次衬砌采用钢筋混凝土时,钢筋净保护层厚度不不大于5cm。(4)其她材料耐

13、久性规定锚杆耐久性规定:恰当加大锚杆钻孔直径,锚杆应带置中器,使锚杆砂浆保护层厚度不不大于10mm;采用办法保证锚杆注浆饱满(如22组合中空锚杆等);锚杆止浆塞与垫板之间无法采用砂浆保护部位应进行防腐解决。防水材料耐久性规定:防水材料除满足规范规定物理力学指标外,还应进行耐久性测试,防水层材料通过1.5%NaOH、KOH溶液浸泡90天后老化系数不不大于0.90来判断其耐久性。橡塑材料以长期始终浸泡下树脂抑出率(168天5.0%),与重复干湿循环下拉伸强度、延伸率、膨胀率变化率(如40次,3%)认定其耐久性。注浆材料耐久性:预注浆、径向注浆、补注浆及局部注浆材料可选取普通水泥、超细水泥或其她特种

14、浆液,慎用水玻璃,提高注浆浆液材料耐久性。(六)建筑材料建筑材料按下表6-19原则选用同步,还应满足现行铁路隧道设计规范(TB10003)、铁路混凝土构造耐久性设计规范等规定。在侵蚀性环境及有害气体环境下,衬砌材料选取、性能、指标应符合保证衬砌构造耐久性和运营安全需要。表6-1 重要建筑材料表项目细目或材料名称材料指标初期支护喷砼C25,24h强度10MPa钢筋网6,HPB300钢筋组合中空锚杆22组合中空锚杆,锚杆材质为HRB335、HRB400、Q345钢;锚杆体屈服抗拉力126KN,最大力170KN,断后伸长率A16。锚杆用砂浆强度不低于M20。带Q235钢垫板,其尺寸不得不大于150m

15、m150mm6mm普通中空锚杆257普通中空锚杆,锚杆材质为Q345钢;锚杆体屈服抗拉力128KN,最大力193KN,断后伸长率A 21。锚杆用砂浆强度不低于M20。带Q235钢垫板,其尺寸不得不大于150mm150mm6mm砂浆锚杆22砂浆锚杆,锚杆材质为HRB335或HRB400;杆体极限拉力170KN,断后伸长率A16。锚杆用砂浆强度不低于M20。带Q235钢垫板,其尺寸不得不大于150mm150mm6mm自进式锚杆25型钢钢架I20a、I22a、HW150、HW175型钢格栅钢架HRB400及HPB300钢筋超前支护小导管热轧无缝钢管,直径4250管棚热轧无缝钢管,直径89108自进式

16、锚杆迈式R51L锚杆水泥浆液R42.5水泥注浆水泥浆液R42.5水泥模筑衬砌砼C30,抗渗级别P10钢筋砼C35,抗渗级别P10钢筋HRB400及HPB300钢筋衬砌背后回填注浆水泥单液浆或水泥砂浆纤维素纤维尺寸宜为6mm5mm,单纤维平均当量直径为15m25m,上述指标偏差应在其相对量10%之内,纤维重量平均长度应不不大于或等于2.0mm,其她详见表6-89。防排水防水板见“表5-1 防水卷材性能指标表”土工布土工布重量400g/m2,其他详见“表6-3 土工布技术指标表”排水板宽50cm,其他详见“表6-4 排水板性能表指标表”打孔波纹管HDPE材质(聚乙烯复合材料),开孔率不不大于40,

17、开孔为长条型,孔口大小可为10mm1.5mm30mm1.5mm,在360范畴内均匀分布,环刚度4KPa中埋式橡胶止水带S型规格尺寸:400mm*10mm(宽*厚);B型规格尺寸:400mm*10mm*15mm(宽厚半径),其他详见“表6-4 橡胶止水带物理力学性能表” 背贴式橡胶止水带规格尺寸:400mm*10mm*40mm(宽*厚*凸高),其他详见“表6-5 橡胶止水带物理力学性能表”钢边橡胶止水带规格尺寸:400mm*10mm(宽厚),其他详见“表6-5 橡胶止水带物理力学性能表”防排水遇水膨胀止水条规格20mm20mm,其他详见“表5-5 遇水膨胀止水条重要技术指标表”聚硫密封胶SGJL

18、851M型新型防水聚硫密封胶,密度1.60.1g/cm3,合用期26h,表干时间24h,下垂度1mm,恢复率80,低温柔性-55,粘结强度0.4Mpa,伸长率500,颜色接近砼混凝土界面剂白色乳液,粘度0.0250.06Pa.s,PH值78.5,固体含量5.67%,抗拉粘结强度0.2MPa,剪切强度0.4MPa,干燥时间2h暂时支护喷射混凝土C25型钢钢架I18热轧轻型工字钢超前小导管热轧无缝钢管,直径4250超前锚杆25带排气装置,杆体极限拉力180KN沟槽预制钢筋砼盖板C35,工厂化生产钢筋HPB300沟槽身混凝土C30洞门砼C30砼钢筋砼C35钢筋砼钢筋HRB400及HPB300钢筋喷砼

19、C25边坡防护混凝土C30锚杆22,HRB400钢筋网HPB300注:当工程处在侵蚀性环境时,应采用相应耐久性办法。表6-2 防水卷材性能指标表项 目性能指标材质(原材料不得使用再生料)EVA规格尺寸(不容许浮现负值)厚度(mm),极限偏差为-51.5幅宽(m),极限偏差为-12长度(m)20拉伸性能断裂拉伸强度(Mpa)18扯断伸长率()650扯破强度(KN/m)100不透水性(0.3MPa/24h)无渗漏低温弯折性(-35)无裂纹加热伸缩量(mm)延伸2收缩6热空气老化(80*168h)断裂拉伸强度(MPa)16扯断伸长率()600耐碱性饱和Ca(OH)2*168h断裂拉伸强度(MPa)1

20、7扯断伸长率()600人工候化断裂拉伸强度保持率() 80扯断伸长率保持率() 70刺破强度(N)厚度1.5mm300厚度2.0mm400表6-3 土工布技术指标表项 目技术指标备 注单位面积质量偏差(%)-5厚度(mm)2.8幅宽偏差(%)-0.5断裂强力(KN/m)20.5纵横向MD/CD断裂伸长率(%)60CBR顶破强力(KN)3.5等效孔径O90(O95)(mm)0.148垂直渗入系数(cm/s)K(10-110-3),K=1.09.9撕破强力(KN)0.56纵横向MD/CD表6-4 排水板性能指标表项 目性能指标抗压强度(Kpa)80拉伸强度(Mpa)10拉断伸长率(%)120不透水

21、性(0.3MPa/24h)不透水扯破强度(KN/m)70低温弯折性(-35)弯折无裂痕加热伸缩量mm延伸2收缩6热空气老化(80*168h)断裂拉伸强度(MPa)9扯断伸长率()110耐碱性饱和Ca(OH)2*168h断裂拉伸强度(Mpa)9.5扯断伸长率()111人工候化断裂拉伸强度保持率()80扯断伸长率保持率()70刺破强度N板厚1.0mm200表6-5 橡胶止水带物理力学性能表项 目性能指标硬度(邵尔A)(度)6015拉伸强度(MPa)10扯断伸长率()380压缩永久变形()70*24h,25% 3023*168h,25% 20扯破强度(kNm)30脆性温度() -45热空气老化70*

22、168h硬度变化(邵尔A)(度)+6拉伸强度(MPa)9扯断伸长率()320耐碱性饱和Ca(OH)2溶液23*168h硬度变化(邵尔A)(度)+6拉伸强度(MPa)9扯断伸长率()320臭氧老化50*10-8,20,(40U+00B12)*48h无龟裂橡胶与金属粘合橡胶破坏注:仅钢边橡胶止水带检测橡胶与金属粘合项目。表6-6 遇水膨胀止水条重要技术指标表项 目性能指标硬度(邵尔A)(度)4217拉伸强度(MPa)3.5扯断伸长率()450体积膨胀率()200重复浸水实验拉伸强度(MPa)3扯断伸长率()350体积膨胀率()200地温弯折(-20*2h无裂纹防霉级别2级表6-7 水泥基渗入结晶防

23、水涂料性能指标(型)序号项 目单位性能指标备注1均匀厚度mm12涂料用量kg/m211.53安定性/合格4凝结时间初凝时间min205终凝时间h246抗折强度7dMPa2.80728dMPa3.508抗压强度7dMPa12.0928dMPa18.010湿基面粘结强度MPa1.011第一次抗渗压力(28d)MPa1.212第二次抗渗压力(56d)MPa0.813渗入压力比(28d)300表6-8 纤维素纤维单纤维性能指标项目性能指标断裂强度(MPa)600初始模量(GPa)7断裂伸长率(%)520耐碱性(极限拉力保持率)(%)90表6-9 掺加纤维素纤维混凝土性能指标项目性能指标分散性相对误差(

24、%) -1010裂缝减少系数(%)75抗压强度比(%)90混凝土渗入高度比(%)30(七)防水与排水办法1防水级别满足地下工程防水技术规范(GB50108-)规定一级防水原则,衬砌表面无湿渍。2设计原则本线隧道防排水设计,采用“防、排、堵、截结合,因地制宜,综合治理”原则;对于隧道穿过断裂破碎带,预测地下水较大,当采用以排为主也许影响生态环境,以及排水沟排水能力限制需要限量排放时,依照实际状况采用“以堵为主,限量排放”原则,达到堵水有效、防水可靠、经济合理目。3设计办法(1)截堵水办法设计重要针对地下水发育、地下水无控制排放影响生态环境状况,采用开挖前预注浆或开挖后围岩注浆等办法对地下水进行截

25、堵,在隧道开挖线外围一定范畴内截断地下水与隧道之间水流通路,达到限制地下水排放量目。依照综合超前地质预测预报成果鉴定,当在水量丰富、导水性好断层破碎带等地段围岩无自稳能力,施工中也许产生突水、突泥,可采用超前预注浆办法;当在普通地段裂隙水较发育、围岩涌水量超过容许排放量、施工中围岩可自稳时,宜采用开挖后围岩径向注浆等形式;对围岩自稳能力较好、局部面状淋水或局部渗流、渗水量超过容许排放量等状况,宜采用上述注浆方式进行局部注浆。对于注浆材料,可选取普通水泥、超细水泥等材料。(2)防水办法设计隧道防水办法重要通过防水板及模筑衬砌混凝土自身防水双重作用避免地下水从混凝土表面渗入。本线隧道普通地段拱墙敷

26、设防水板,防水板厚度1.5mm,土工布重量400g/m2;隧道衬砌规定二次衬砌混凝土抗渗级别不不大于P10。当衬砌为钢筋混凝土时,钢筋净保护层厚度不应不大于5cm。(3)疏排水办法设计疏排水办法重要针对可以明确地下水通路位于隧道开挖线以内而被截断时,采用在隧道开挖线附近埋设不不大于原通路水量PVC管(外套钢管),连通被截断出入水口,保证地下水通路畅通。排水办法设计重要目是使地下水(围岩渗入水或通过注浆堵水办法后限量排放水)通过防水办法有效输导,经由排水管路、管沟自行排出洞外。排水办法如下:隧道内排水均采用双侧侧沟加中心矩形盖板沟方式。桥隧相连时,侧沟和中心沟在相连处设立沟槽过渡,为防止相连段反

27、坡排水,在相连段把水槽设立成向洞外坡度。隧道衬砌防水板背后环向设立排水板,结合施工缝设立,纵向间距普通810m并依照地下水发育状况调节;在隧道两侧边墙墙脚外侧设立纵向HDPE107/93双壁打孔波纹管,每10m一段,纵向排水管两端直接与隧道侧沟连通,以便于排水管路维护。富水断层破碎带地段拱墙初期支护与防水板之间在环向排水板中间位置增长一道环向排水盲管,采用HDPE50单壁打孔波纹管,应注重初期支护防水作用。对于初期支护渗漏水地段,采用埋设半圆形排水(盲)管外设立一层防水板,并将渗漏水引入侧沟。(4)施工缝、变形缝(宽2cm)防排水设计隧道内重要存在施工缝及变形缝,施工缝分为环向及纵向两种。环向

28、施工缝拱墙环向施工缝采用中埋式橡胶止水带和背贴式橡胶止水带,仰拱采用中埋式橡胶止水带。纵向施工缝纵向施工缝处设立钢边止水带和混凝土界面剂。变形缝(宽2cm)变形缝拱墙部位防水采用中埋式止水带、背贴式止水带、沥青木丝板塞缝、聚硫密封胶及镀锌钢板接水盒等办法;仰拱部位采用中埋式止水带、沥青木丝板塞缝并环向设立双层抗剪钢筋等办法,双层抗剪钢筋采用50钢筋,环向间距50cm。水沟电缆槽槽身横向施工缝水沟电缆槽槽身横向施工缝设立遇水膨胀止水条,纵向平均间距30m一道,并与纵向排水管出口、100横向PVC导水管等设立位置避开。无仰拱衬砌构造底板横向施工缝无仰拱衬砌构造底板横向施工缝设立中埋式橡胶止水带,纵

29、向平均间距20m一道,并与100横向PVC导水管、50横向排水管及过轨管等设立位置避开。(5)明洞防排水设计钢筋混凝土构造外缘采用2mm厚渗入结晶型防水涂料、10cm厚M10砂浆找平层、防水板+土工布等防水办法。隔水层应优先选用粘土层,在粘土取材困难时或者地表有绿化(复耕)需要时,选用复合隔水层,以最大限度减少工程对环境影响。粘土隔水层与边坡搭接、防水层与边坡搭接均应良好,接缝材料延伸性应良好,以形成弹性连接,防止不均匀沉陷,导致拉剪破坏。当明洞顶填土面汇水必要排向洞口时,应设立纵向水沟。墙底开挖时墙脚纵向排水管10m一段,纵向排水管两端均直接接入隧道侧沟;墙顶开挖时设立拱脚纵向排水管及竖向排

30、水管,纵向与竖向排水管采用三通连接,且竖向排水管纵向间距4m并依照地下水发育状况调节。竖向排水管采用HDPE80双壁打孔波纹管,纵向排水管采用HDPE107/93双壁打孔波纹管。(6)洞门斜切段防排水拱部和边墙钢筋混凝土外缘涂刷2mm厚渗入结晶型防水涂料,再用一层厚1020mmM10水泥砂浆找平层,在找平层外侧铺设防水板及土工布后进行回填。构造两侧防水板外侧墙脚填土范畴内通长设立HDPE107/93双壁打孔波纹管(外包土工布)一道。隧道洞口与桥台相接时,隧道出洞方向为上坡,洞口侧沟端头设立30cm厚C30混凝土封堵,中心矩形盖板沟在洞口里程处往洞内10m长度内取消设立;当出口方向为下坡,中心水

31、沟通过横向排水管连通洞外排水管,两侧沟通过硬质PVC管引入转向井,由转向井引排至隧道侧面低洼处或桥台锥坡范畴排出。(7)水土保持办法洞顶及其附近有水塘、水库、河沟时,要考虑因修建隧道而引起地表水流失等影响居民生活及农田灌溉也许,可采用相应办法防止运营期水源漏失。隧道边仰坡、明洞洞身填土及其边坡、弃砟场(底部、挡护及砟面覆土绿化)等需进行明确设计,达到保持水土、保护环境目。 (8)隧道各洞室防排水原则及办法参照正洞执行。(八)抗震设计与国防规定1抗震设计本线隧址区地震动峰值加速度0.05g地段,隧道工程不考虑设防,但应符合下列规定:(1)隧道洞口、明洞、级围岩浅埋和偏压地段考虑抗震设防办法,依照

32、地形、地质条件拟定设防段长度,普通不不大于35m。(2)设防地段隧道构造采用带仰拱曲墙式衬砌。其中级围岩地段隧道二次衬砌采用钢筋混凝土。(3)隧道洞门构造采用混凝土或钢筋混凝土浇筑。2国防规定5km及以上隧道需对洞口及洞身浅埋段按铁路建设贯彻国防规定技术规程(试行)(铁计23号)进行加强。进出口段衬砌及洞门端墙均按战备规定进行加强,衬砌采用C35防水钢筋混凝土,洞门端墙采用C30钢筋混凝土整体灌注,隧道洞门及浅埋段按承受0.2MPa冲击波压力设计。(九)运营通风本线隧道均不大于20km,依照高速铁路设计规范(TB10621-),可不设立运营通风。(十)防灾救援疏散1设计办法(1)非正常状态下,

33、列车应尽量行驶出隧道,最佳不要停在隧道内,以减轻灾害对司乘人员安全威胁。(2)全段双线隧道内两侧设立贯通救援通道,以满足突然停车后人员安全疏散。救援通道每隔200m应设图象文字标记,批示两个方向分别到下一种洞口或紧急出口整百米数,并配备灯光显示方向。(3)正线万安隧道运用南元坑斜井设立1处防灾救援紧急出口,运用陈屋斜井底部设立1处防灾救援避难所;兴国隧道运用里溪斜井底部设立1处防灾救援避难所。斜井井口外均设立1处疏散场坪,以保证遇到紧急状况时能及时疏散人员及救援车辆停放,会车等功能。疏散场坪和外界重要道路连接,保证畅通。疏散场坪尺寸大小按25m40m设立,通场道路按3.5m宽道路设计,并对其采

34、用相应硬化及防护办法,通场道路尽量结合隧道施工便道设立。(4)隧道内通风、电力、电力牵引、通信、信号设备洞室应设立火灾自动灭火装置。(5)隧道内和用于疏散、救援通道内应设立疏散照明,其灯具应有防潮、防风压、防震动功能,安装高度距地面不应不不大于2.5m,地面最低照度0.5lx,供电时间2.0h;隧道内和用于疏散、救援通道内应安装灯光或蓄光型疏散标志,疏散标志应沿疏散方向设立,其间距不适当不不大于30m、并应安装在距地面1.0m如下墙面上,其批示标志应符合现行国标消防安全标志规范(GB13495)关于规定。(十一)洞内附属工程设计1专用洞室(1)隧道内考虑设立存储维修工具和其他业务部门需要专用洞

35、室,洞室间距单侧为500m左右,双侧错开设立,专用洞室不得设于衬砌断面变化处或沉降缝处,若存在以上状况则应将洞室位置进行先后恰当调节。(2)长度不不大于500m隧道,在专用洞室内设立余长电缆腔,左右侧各间距500m设一处。当隧道长度500m1000m时,可在中间只设立一处余长电缆腔。(3)专用洞室内预留通信、电力等有关专业设备安装空间,如通信区间基站、通信直放站、照明变电所等,并依照有关专业规定就近设立。(4)其她洞室(消防、配电等)设立应依照关于专业规定,经协商后拟定。(5)长度不不大于5km隧道设备洞室设立防护门,防护门设计见有关专业阐明或图纸。2沟槽正线隧道内设双侧电缆槽。电力电缆槽置于

36、边墙侧,通信、信号电缆槽置于道床侧,电缆槽设盖板。电力电缆沟尺寸为:净宽300mm,深300mm,槽内用粗砂填实;通信、信号电缆槽尺寸为:净宽350mm,深300mm,槽道中间以16插筋分隔(纵向间距50cm),槽内用袋装粗砂填实。(十二)辅助坑道设计1辅助坑道设立原则辅助坑道设立应依照隧道长度、施工工期、地形条件、水文地质等条件,并结合施工期间超前地质预报、通风、排水、弃砟规定,以及运营期间排水、救灾等多方面需求综合考虑,通过技术、经济比较拟定。2辅助坑道净空设计辅助坑道断面尺寸依照肩负工作量、地质条件、支护类型、施工机械设备尺寸、人行安全及管路布置拟定,辅助坑道断面尺寸如表12-1所示:表

37、12-1 辅助坑道断面尺寸表坑道类型宽度(m)高度(m)路面以上净空面积(m2)备注无轨运送单车道5.06.029.13无轨运送双车道7.56.243.15单车道宽=1.0m人行道+0.3m余宽+2.8m车宽+0.3m余宽+0.6m侧向宽度,总宽为5.0m。双车道宽=1.0m人行道+2.8m车宽+0.3m余宽+2.8m车宽+0.6m侧向宽度,总宽为7.5m。车辆高度取3.85m,单车道考虑设立1800mm风管一根,双车道考虑设立1800mm风管两根。表12-2 无轨运送单车道断面支护参数表衬砌类型喷锚衬砌复合式衬砌围岩级别预留变形量(cm)/133558二次衬砌C25模筑砼拱墙厚度(cm)/2

38、5253030底板/仰拱厚度(cm)20/20/20/20/20/20/20/喷锚或初期支护C25喷砼设立部位及厚度(cm)拱墙:5拱墙:10拱墙:20拱墙:5拱墙:8拱墙:15拱墙:20钢筋网钢筋规格(HPB300)/6/66设立部位/拱墙/拱墙拱墙网格间距(cm)/2525/25252020锚杆设立部位局部拱部拱墙局部拱部拱墙拱墙长度(m)222.5222.53间距(环向m纵向m)拱部/1.51.51.51.5/1.51.51.21.21.51.5边墙/1.51.51.21.2/1.51.51.21.21.21.2钢架规格(mm)/20150格栅/20150格栅设立部位/拱墙/拱墙纵向间距

39、(m)/1.2/1表12-3 无轨运送双车道断面支护参数表衬砌类型喷锚衬砌复合式衬砌围岩级别预留变形量(cm)/133558810二次衬砌C25模筑砼拱墙厚度(cm)/30303035底板/仰拱厚度(cm)20/20/20/20/20/30/35喷锚或初期支护C25喷砼设立部位及厚度(cm)拱墙:5拱墙:12拱墙:20拱墙:5拱墙:10拱墙:20拱墙:23钢筋网钢筋规格(HPB235)/66/666设立部位/拱部拱墙/拱部拱墙拱墙网格间距(cm)/25252020/252520202020锚杆设立部位局部拱墙拱墙局部拱墙拱墙拱墙长度(m)2.52.53.02.52.53.03.5间距(环向m纵向m)拱部/1.21.21.51.5/1.51.51.51.51.51.5边墙/1.21.21.21.2/1.51.21.21.21.21.2钢架规格(mm)/22150格栅/22150格栅22150格栅设立部位/拱墙/拱墙拱墙纵向间距(m)/0.8/1.00.83辅助坑道构造设计辅助坑道衬砌类型采用喷锚衬砌或复合式衬砌,其支护参数如表11-23所示。当辅助坑道作为紧急出口、避难所等防灾救援通道时,按永久支护设计,锚喷衬砌段复喷10cm厚C30喷设混凝土。4辅助施工办法辅助坑道应开展超前地质预测预报工作。设计采用“物探和钻探、长距离探测和短距离探测相结合”方案,推
