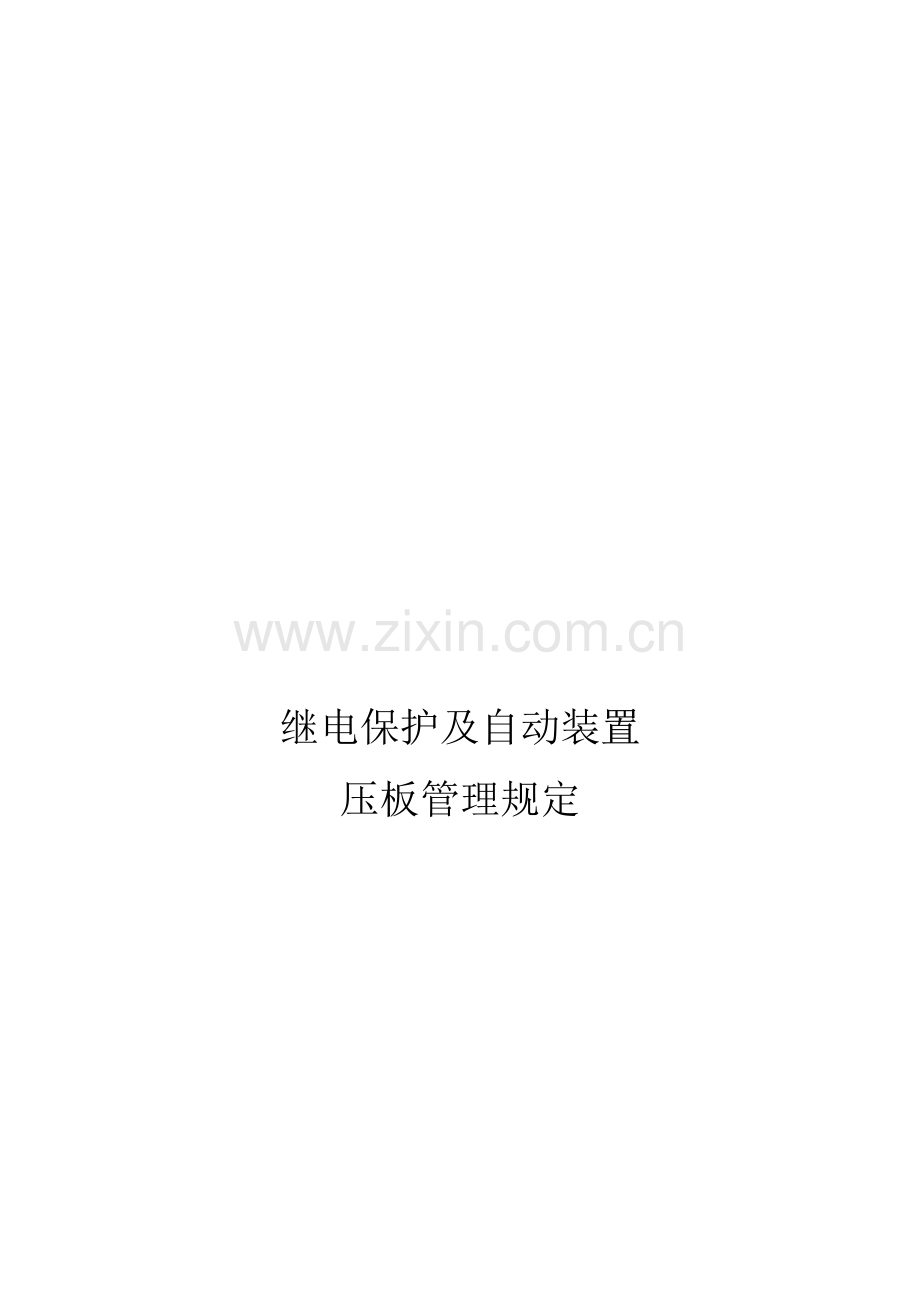

继电保护及自动装置压板管理详细规定.doc

资源描述

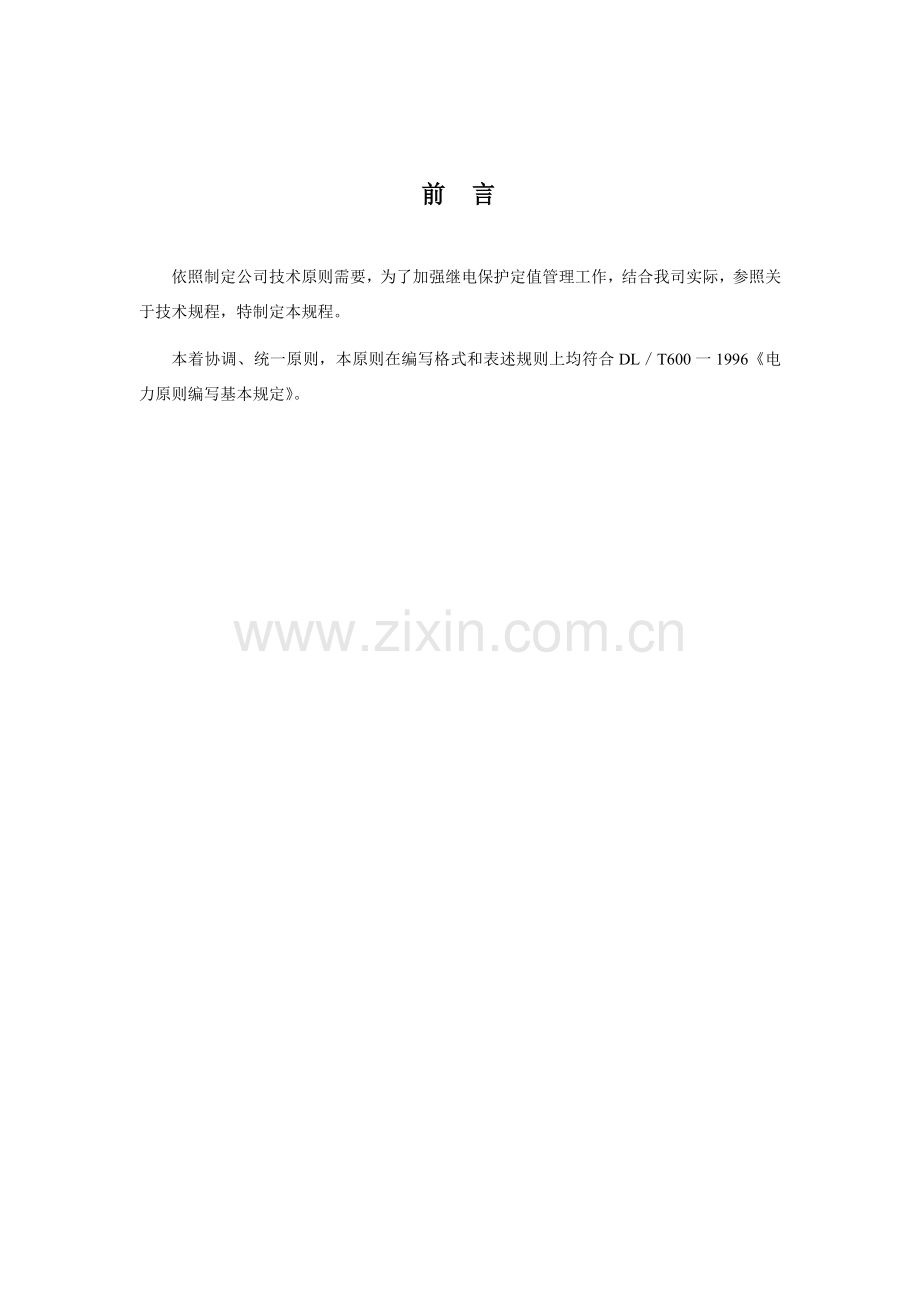

继电保护及自动装置压板管理规定前言依照制定公司技术原则需要，为了加强继电保护定值管理工作，结合我司实际，参照关于技术规程，特制定本规程。本着协调、统一原则，本原则在编写格式和表述规则上均符合DL／T600一1996《电力原则编写基本规定》。继电保护及自动装置压板管理规定 1 主管生产领导，各关于技术人员，继电保护人员，运营人员应熟悉公司各保护装置作用原理，正常运营状况下各装置压板对的位置。 2 一次设备投入运营前值班人应注意检查保护装置各压板与否位置对的，接触与否良好，严格禁止一次设备在无保护状态下运营。 3 保护装置在正常运营状况下，任何工作人员不许擅自变化装置压板位置，违者必究。 4 各保护装置压板必要有明确标志。 5 关于保护装置压板投入（或退出）运营操作，均应经相应管辖该装置人员（调度或运营值班负责人）批准方可进行，该项操作由运营人员负责进行，值长应将操作状况详细记入值班记录簿中。 6 在保护装置及二次回路上工作前，运营人员必要审查继电保护工作人员工作票及其安全办法，认真按工作票规定与实际状况做好安全办法，同步应特别注意，凡也许引起保护装置误动作一切工作，运营人员必要采用有效防患办法，必要时征得调度员批准，将关于保护装置退出运营或解除联运跳闸出口压板。在继电保护工作结束时，运营人员应进行验收，检查拆动接线、元件标志与否恢复正常，压板位置与否对的，检修交待所写内容与否清晰等。 7 变压器正常运营时，轻瓦斯保护压板投入信号，重瓦斯压板应投跳闸位置，备用变压器瓦斯保护应投信号，以便监视油面。当一台断路器控制两台变压器，其中一台转为备用时应将其重瓦斯保护压板改投信号。 8 变压器在运营进行滤油、加油、换硅胶及打开各种闸门放气、放油清呼吸孔时，应先将重瓦斯保护压板改投信号位置，此时其她保护压板（如差动，过流等）仍应投入跳闸位置。工作完毕后经4小时运营并确认瓦斯继电器无气体时，可向调度员申请将重瓦斯保护压板投入跳闸位置。 9 当变压器油位计批示油面有异常升高或油路系统有异常现象时，为查明其因素，要打开各个放气门或放油塞子、阀门，检查检查吸湿器或进行其她工作，必要先将重瓦斯保护压板投信号位置，然后才干工作，以防止瓦斯保护误动作跳闸。 10 发电机在开机前应先检查各保护压板均应在投入位置，各自动装置压板应位置对的。 11 发电机做某些重要实验时，各压板位置应与实验项目相相应，例如发电机三相短路实验，为防止主变大差动保护误动作，所装短路线须接在主变大差动（或母差）保护范畴之外，此时应解除相应单元主变大差动保护压板、低压过流压板及强励装置压板。 12 发电机带变压器做零起升压实验前必要解除发电机励磁消失保护压板和强励装置压板。 13 变压器检修或做起零起升压实验时，该变压器关于保护跳相邻变压器保护压板应解除。 14 附件：继电保护压板一览表（1）、#1-#4发电机保护压板、信号一一览表表1：发电机保护软压板一览表　　　　　　　　　　　　　　　　　软压板编号相应保护名称投退状况软压板编号相应保护名称投退状况 1 差动（循环闭锁）投 7 备用 -- 2 失磁t1 投 8 励磁变过流投 3 备用 -- 9 励磁变速断过流投 4 复合低压过流t1 投 10 主变保护启动跳闸投 5 复合低压过流t2 投 11 机组过励磁投 6 过电压T0 投 12 别的备用表2：发电机保护屏出口信号灯及其相应保护名称一览表　　　　　　　　　信号灯编号相应保护名称信号灯编号相应保护名称 1 发电机差动 11 转子一点接地 2 发电机差动TA断线 12 发电机3U0定子接地t1 3 发电机对称过负荷定期限 13 发电机3w定子接地t1 4 发电机负序（定期限）过流 14 机端PT断线 5 发电机过电压T0 15 机组电制动 6 发电机复合低压过流t1 16 发电机差动启动告警 7 发电机复合低压过流t2 17 励磁变过流 8 发电机失磁t1 18 励磁变速断过流t1 9 主变保护启动跳闸别的信号灯备用 10 机组过励磁　表3：发电机保护屏出口压板一览表　　　　　　　　　　　　　　　　　　　　　　序号压板名称压板编号压板投退状况 1 跳发电机出口开关压板 1XB 投 2 跳灭磁开关FMK压板 2XB 投 3 停机压板 3XB 投 4 启动本单元主变保护压板 5XB 投 5 启动本单元厂近变保护压板 6XB 投 6 转子一点接地保护（转子电压DC-）投退压板 15XB 投 7 转子一点接地保护（大轴）投退压板 16XB 投 8 备用 4XB、7XB-14XB 退（2）、#2主变保护压板、信号灯一览表。表4：保护压板一览表：　　　　　　　　　　　　　　　　　软压板编号相应保护名称投退状况软压板编号相应保护名称投退状况 1 差动投 7 备用 -- 2 复合低压过流t2 投 8 间隙零序投 3 零序电流Ⅰt1 投 9 备用 -- 4 零序电流Ⅰt2 投 10 备用 -- 5 零序电流Ⅱt1 投 11 #3机启动保护出口投 6 零序电流Ⅱt2 投 12 #4机启动保护出口投表5：电量出口信号灯及其相应保护名称一览表：　　　　　　　　　　信号灯编号相应保护名称信号灯编号相应保护名称 1 差动 10 零序电流Ⅱt1 2 差动TA断线 11 零序电流Ⅱt2 3 复合低压过流t1 12 #3机启动保护出口 4 复合低压过流t2 13 #1主变保护中转 5 零序电流Ⅰt1 14 110kV母线TV断线 6 零序电流Ⅰt2 15 差动启动告警 7 间隙零序 16 110kV侧电流启动电扇 8 过负荷 17 #4机启动保护出口 9 6.3kV侧单相接地 18 别的备用表6：非电量出口信号灯及其相应保护名称一览表：　　　　　　　　　　信号灯编号相应保护名称信号灯编号相应保护名称 1 重瓦斯 6 冷却器全停保护 2 压力释放 7 别的备用 3 温度升高 4 温度过高 5 轻瓦斯表7：出口压板一览表：　　　　　　　　　　　　　　　　　　　　　　序号压板名称压板编号压板投退状况 1 跳#2主变162开关压板 1XB 投 2 启动#3发电机保护压板 2XB 投 3 启动#4发电机保护压板 5XB 投 4 启动#2厂近变保护压板 6XB 投 5 启动#1主变零序保护压板 9XB 投别的备用（3）、 #1主变保护压板、信号灯一览表。表8：保护压板一览表：　软压板编号相应保护名称投退状况软压板编号相应保护名称投退状况 1 差动投 7 复压方向过流I t1 投 2 间隙零序投 8 复压过流II t2 投 3 零序电流Ⅰ（方向）投 9 #1机启动保护出口投 4 备用 -- 10 #2机启动保护出口投 5 零序电流Ⅱ 投 11 主变通风投 6 备用 -- 12 备用 -- 表9：电量出口信号灯及其相应保护名称一览表：　　　　　　　　　　信号灯编号相应保护名称信号灯编号相应保护名称 1 差动 11 中压侧过负荷 2 差动TA断线 12 #1机启动保护出口 3 复合低压方向过流Ⅰt1 13 #2机启动保护出口 4 复合低压过流Ⅱ t2 14 2号主变启动闭锁信号 5 零序电流Ⅰ 15 备用 6 备用 16 差动启动告警 7 零序电流Ⅱ 17 110kV母线TV断线 8 备用 18 6.3kV侧TV断线 9 间隙零序 19 6.3kV侧单相接地 10 高压侧过负荷 32 主变通风表10：非电量出口信号灯及其相应保护名称一览表：　　　　　　　　　　信号灯编号相应保护名称信号灯编号相应保护名称 1 重瓦斯 6 冷却器全停保护 2 压力释放 7 别的备用 3 温度升高 4 温度过高 5 轻瓦斯表11：硬压板一览表：　　　　　　　　　　　　　　　　　　　　　　序号压板名称压板编号压板投退状况 1 跳#1主变161开关压板 1XB 投 2 启动#1发电机保护压板 3XB 投 3 启动#2发电机保护压板 4XB 投 4 启动#1厂近变保护压板 6XB 投 5 启动#2主变零序保护压板 9XB 依照主变中性点接地方式投退 6 电流启动#1主变冷却电扇 12XB 投 7 重瓦斯保护 17XB 投 8 压力释放保护 18XB 投 9 温度过高保护 19XB 投（4）、110KV高城线保护压板一栏表表12：硬压板一览表：　　　　　　　　　　　　　　　　　　　　　　序号压板名称压板编号压板投退状况 1 跳#1主变161开关压板 1LP1 投 2 重叠#1主变161开关压板 1LP2 投 3 跳#2主变162开关压板 1LP3 投 4 重叠#2主变162开关压板 1LP4 投 5 投入相间距离压板 1LP5 投 6 投入接地距离压板 1LP6 投 7 投入零序I段压板 1LP7 投 8 投入零序II段压板 1LP8 投 9 投入零序总投压板 1LP9 投（5）、#1、#2厂近变保护压板、信号一览表表13：厂近变保护软压板一览表控制字表序号控制字名称选项备注 1 三相三继电器式 □退出 ■投入电流检测A,B,C三相 2 二相二继电器式 ■退出 □投入电流检测A,C两相 3 二相三继电器式 ■退出 □投入电流检测A,B,C三相 Ib=Ia+Ic 4 非电量一跳闸 □退出 ■投入＃1机（＃3机）保护动作启动 5 非电量一信号 ■退出 □投入　 6 非电量二跳闸 □退出 ■投入＃2机（＃4机）保护动作启动 7 非电量二信号 ■退出 □投入　 8 非电量三跳闸 □退出 ■投入＃1主变（＃2主变）保护动作启动　 9 非电量三信号 ■退出 □投入　 10 非电量四跳闸 ■退出 □投入　 11 非电量四信号 □退出 ■投入＃1（＃2）近变过负荷 12 过流一段投退 □退出 ■投入　 13 过流一段复压投退 □退出 ■投入　 14 过流二段投退 □退出 ■投入　 15 过流二段复压投退 □退出 ■投入　 16 过流三段投退 □退出 ■投入　 17 过流三段复压投退 □退出 ■投入　 18 正常反时限过流 ■退出 □投入　 19 强反时限过流 ■退出 □投入　 20 极端反时限过流 ■退出 □投入　 21 负序过流一段投退 □退出 ■投入　 22 负序过流二段投退 □退出 ■投入　 23 高零序过流告警 ■退出 □投入　 24 高零序过流跳闸 ■退出 □投入　 25 低零序过流告警 □退出 ■投入　 26 低零序过流跳闸 □退出 ■投入　 27 低零序反时限投退 ■退出 □投入　 28 过负荷告警 □退出 ■投入　 29 过电压投退 ■退出 □投入　 30 低电压投退 □退出 ■投入　 31 低电压条件投退 □退出 ■投入　 32 TV断线告警 □退出 ■投入　 33 操作回路断线告 □退出 ■投入　 34 两瓦法测量功率 ■退出 □投入退出为三瓦法测量功率 35 FC闭锁投退 □退出 ■投入　表14：厂近变保护屏出口硬压板一览表　　　　　　　　　　　　　　　　　　　　　　序号压板名称压板编号压板投退状况 1 跳＃1（＃2）厂近变667（668）开关 1XB1（2XB1） 1XB2（2XB2）投 2 跳＃1（＃2）近变961（962）开关 1XB3（2XB3） 1XB4（2XB4）投 3 跳＃1（＃2）厂变401（402）开关 1XB5（2XB5） 1XB6（2XB6）退（由667、668开关联跳） 4 跳0.4kV母联403开关 1XB7（2XB7） 1XB8（2XB8）投 5 备用 1XB9（2XB9） 1XB10（2XB10）退（6）、0.4Kv BZT保护屏出口压板一览表表15 序号压板名称压板编号压板投退状况 1 跳＃1厂变401开关 1XB 投 2 合＃1厂变401开关 2XB 投 3 跳＃2厂变402开关 3XB 投 4 合＃2厂变402开关 4XB 投 5 跳0.4kV母联403开关 5XB 投 6 合0.4kV母联403开关 6XB 投 7 进线I恢复硬压板 7XB 退 8 进线II恢复硬压板 8XB 退 9 0.44kV BZT闭锁压板 9XB 退 Q/NJPP 102.04-02-
