电缆沟及盖板作业指导说明书.doc

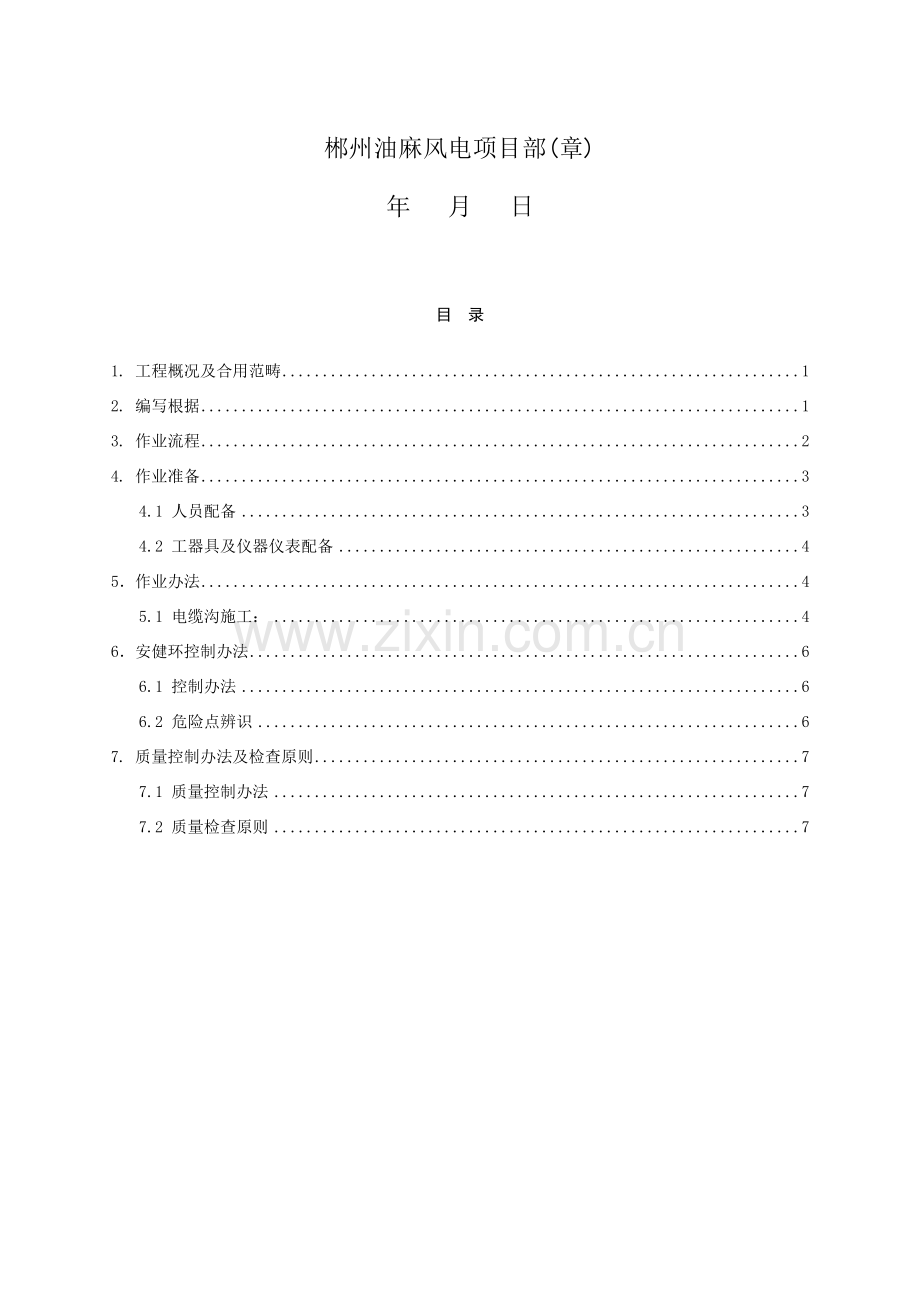

电缆沟及盖板工程作业指引书编码：XJDL-27批 准： 日 期： 审 核： 日 期： 编 写： 日 期： 湖南湘江电力建设集团有限公司郴州油麻风电项目部(章)年 月 日目 录1. 工程概况及合用范畴12. 编写根据13. 作业流程24. 作业准备34.1 人员配备34.2 工器具及仪器仪表配备45作业办法45.1 电缆沟施工：46安健环控制办法66.1 控制办法66.2 危险点辨识67. 质量控制办法及检查原则77.1 质量控制办法77.2 质量检查原则7 1. 工程概况及合用范畴本作业指引书合用于110kV500kV电网工程中砖砌电缆沟及盖板工程，钢筋砼电缆沟工程可参照砼工程关于作业指书施工。2. 编写根据序号原则及规范名称颁发机构1建筑工程施工质量验收统一原则（GB50300-）中华人民共和国建设部、中华人民共和国国家质量监督检查检疫总局2砌体工程施工质量验收规范(GB50203-)中华人民共和国建设部、国家质量监督检查检疫局3砼构造工程施工质量验收规范（GB50204-）中华人民共和国建设部、国家质量监督检查检疫局4电力建设施工质量验收及评估规程第1某些：土建工程（DL/T5201.1-）中华人民共和国国家发展和改革委员会5110kV-1000kV变电站土建工程施工质量验收及评估规程（Q/GDW 183）国家电网公司3. 作业流程 开始开始 测量放样电缆沟墙体施工开挖砼底板(垫层)施工压顶初次砼浇筑焊接固定沟壁扁钢企口角钢及扁钢埋件安装压顶二次砼浇筑沟壁抹灰沟底找平伸缩缝解决盖板安装盖板编号角铁切割下料 焊接拼框 钢筋焊接及角铁框校正 钢丝网安装 盖板砼施工压顶二次支模模砼 结束 盖板制作流程压顶二次支模回填 结束 电缆沟工程作业流程4. 作业准备4.1 人员配备工序名称建议工作人数负责人数监护人数测量放样开挖砼底板(垫层)施工电缆沟墙体施工压顶初次砼浇筑企口角钢及扁钢埋件安装焊接固定沟壁扁钢压顶二次支模压顶二次砼浇筑沟壁抹灰沟底找平伸缩缝解决回填盖板安装盖板编号角铁切割下料焊接拼框钢筋焊接及角铁框校正钢丝网安装盖板砼施工4.2 工器具及仪器仪表配备序号名称规格/编号单位数量备注1经纬仪2水准仪3挖土机4砂浆机5搅拌机6振动器7砌体、砌筑、抹灰工具8小型土方打夯机9电焊机10钻床11砂轮切割机。12手提电动砂轮磨光机5作业办法5.1 电缆沟施工：5.1.1测量放样：开挖前应依照图纸电缆沟位置、宽度进行放样，要考虑施工操作面。5.1.2开挖：视土质稳定状况尽量减小放坡系数，以减少土方回填工作量。5.1.3底板施工：将底坡宽度、高程进行放样，按放样安装底板侧模。验收完毕后，按放样高程浇筑砼，并进行表面抹平。5.1.4电缆沟墙体砌筑。5.1.4 .1预先规划好电缆沟伸缩缝位置，在砌体放样时一起标示出来，伸缩缝要垂直电缆沟纵向，电缆沟宽度放样时须注明是砌体面净空尺寸还是抹灰面净空尺寸。5.1.4 .2 墙体砌筑必要用水彻底冲洗干净基面，以保证墙体和底板结合牢固。砌块要提前至12天浇水湿润，砖融水深度为1520mm。5.1.4 .3 砌筑循序是从伸缩缝或转角处向中间推动，并以此处为高程控制点，将预埋件中心标高、压顶底标高标示出来。5.1.4 .4 当砌体厚度达到240mm以上时，宜按三顺一丁砌法，压顶下第一皮砖应为丁砖。5.1.4 .5 当墙体砌筑到埋件锚脚时，依照埋件锚脚设计间距将锚脚埋入墙体中，锚脚距离要放样拟定，高程根据埋件走向拉线控制，锚脚露出墙体长度比抹灰层厚度略大23mm，在伸缩缝边沿等砌体分界处要增设锚脚。5.1.5压顶初次砼浇筑：浇筑第一次砼是为了预埋企口角钢锚脚并安装固定企口角钢，砼内侧平墙体，宽度比压顶设计宽度小5080mm，高度比企口角钢底低2030mm，在角钢侧方面沿纵向500插2根锚脚，初次砼外表面规定粗面，用粗模支护。5.1.6 企口角钢及沟壁扁钢埋件安装：企口角钢及沟壁扁钢安装前，需要对每始终段电缆沟边墙砌体进行检查，办法是量取数处砌体边墙间净空，取平均值，以拟定电缆沟纵向轴线，原则是尽量使沟壁抹灰层厚度一致，且避免对边墙砌体进行剔凿。将纵向轴线放样标出之后再量出两边角钢位置，先安装两边角钢，角钢安装要横平纵直两面侧等高，将角钢焊接固定在锚脚上。为避免两侧角钢之间相对位置发生变化，普通每隔离5m左右用一根16以上短钢筋点焊对撑固定。买回来角钢端头普通都不规则，需作裁切，并要作热浸镀锌防腐解决。角钢规格按设计规定，设计无规定期，沟宽600mm电缆沟用505角钢，600mm电缆沟用404角钢，角钢在伸缩缝处要断开。5.1.7 焊接固定沟壁扁钢：先把扁钢放在钢平台上校直，然后根据锚脚设计间距在扁钢中间钻孔（孔经比锚脚直径大，如锚脚为6，则钻10圆孔即可，买回来扁钢端头普通都不规则，将端部切掉），再运到现场安装，采用塞缝焊办法，将扁钢与锚脚焊接在一起，注意控制扁钢侧方面与企口角钢水平尖角保持在同一立方面。扁钢焊接固定之后，突出锚脚钢筋头要用气割吹去并用砂轮机磨平。扁钢在伸缩缝处要断开，并用一10圆钢弯成形焊接连通，扁钢连接用剖口焊。5.1.8 压顶二次砼支模：二次砼是压顶最后成型砼。在边墙外侧单边支模，角钢底尖角侧缝隙用砂浆封堵。支模前先在边墙顶上做砂浆块，然后依照压顶宽度沿纵向弹线将模板边切出，以砂浆块来做模板底部内撑，模板可用建筑夹板加工，也可以用公路模槽钢。为提高砼侧面光洁度，模板内侧需要涂脱模剂。5.1.8 浇压顶二次砼：二次砼用细骨料砼浇筑，由于压顶截面较小，砼捣实可用板条插捣。实践证明，模板边通过板条插捣之后，砼表面气泡明显减少。砼顶面可用一条铝合金方通或通过刨直小方木架在两侧角钢顶上刮平。砼顶面用木砂板收水，铁抹子收光（至少通过2次收光）。砼浇完之后，要加强养护，否则极易浮现横向收缩裂缝这一通病。为提高压顶抗裂性能，普通沿压顶纵向增长了36构造筋。伸缩缝处压顶必要断开，并且分界处要方正整洁。5.1.9沟壁抹灰，以企口角钢底脚尖和沟壁扁钢面为基准面，按设计配合比用砂浆进行沟内壁抹灰。抹灰前先安装电缆沟排水口防小动物隔栅，伸缩缝两侧抹灰要垂直方正。抹完灰后须将扁钢表面清理干净，并刷上防腐漆，注意油漆边线要顺直。5.1.10沟底找平：电缆沟积水为施工一大忌，找平前需先将高程控制点做好，以此为基准做找平砂浆，为保证排水顺畅，普通将沟底做成双坡，即做横向和纵向两向坡度，并且沿纵向坡底加做一条50mm宽集中排水小沟或按设计规定。5.1.11伸缩缝解决:用板条将伸缩缝内侧封堵，沿缝内灌密封膏。5.1.12回填：沟外侧必要分层回填夯实，回填前沟两侧砖墙必要对撑，回填需两侧对称同步进行，分层夯实。回填前须将伸缩缝外侧封闭好，以免回填土堵塞缝。5.1.13 盖板安装：盖板砼达到100%强度之后才干安装，安装前先将电缆沟企口角钢和盖板角钢框周边清理干净，然后用立氏德胶水将330mm橡胶条粘附于盖板角钢框底面上，之后在沿沟纵向从一端向另一端安装盖板，余下最后一块或者转角处空隙再现场量取实际尺寸，并依此加工异形盖板（也可支模现浇）。厂家购买盖板安装办法同上。5.1.14电缆沟盖板按照南网规定进行编号。 5.1.2 盖板施工：5.1.2.1角钢切割下料： 盖板用角钢框包边，沟宽60cm沟盖板用404角钢，600沟盖板用303角钢。原则件盖板普通宽度为500，长度比企口角钢间净空小6mm；异型盖板平面尺寸则须现场量度放样加工。角铁框下料：为保证盖板框四角方正，角铁框须分段下料，用砂轮切割机按450角将角钢切断，为保证拼装严密，断料时须做好长度、角度定位模。5.1.2.2焊接拼框：在钢平台上放样，依照盖板不同规格固定四周定位块，将框料摆到定位块内焊接成型，焊准时要在框内侧施焊，否则会影响框外观和底部平整度。5.1.2.3钢筋焊接及角钢框校正将电镀好角钢框校方正，然后将断好盖板纵向受力筋和横向构造筋焊接到角钢框内，盖板角铁框为单层配筋，钢筋焊在角铁内侧中部，角铁框焊上钢筋后会产生变形，必要再次调节水平度和方正度。5.1.2.4钢丝网安装：将裁剪好钢丝网绑在钢筋上下两面上，对长度600盖板配双层钢丝网，长度600盖板，只配底层钢丝网。钢板网规格普通为1.2mm直径，网格为2020mm，保护层不不大于3mm。5.1.2.5盖板砼施工：为保证盖板平整度，最佳在钢板平台上浇筑盖板砼，盖板砼用5mm粒径细石砼。砼填满角钢框后，用轻型平板振动器振捣，或用木砂板拍捣实，并将表面石子压下之后用铝合金方通沿角钢框顶部将板面刮平，然后用木砂板收水两次，至砼表面不再泌水后再用铁抹子收光两次。盖板湿水养护时间不少于7天。6安健环控制办法6.1 控制办法6.1.1 机械挖掘时注意回转半径内不得站人。挖掘土石方应自上而下进行，禁止使用挖空底脚办法。挖掘前应将斜坡上浮石清理干净，挖出泥土应堆放在坑边1m以外，高度不得超过1.5m。6.1.2 在施工区域内挖掘沟道或坑井时，应在其周边设立围栏及警告标志，夜间应设红灯示警， 围栏离坑边不得不大于0.8m。6.1.3 应经常检查土方边坡及支撑，如发现边坡有开裂、疏松或支撑有折断、走动等危险征兆时，应及时采用办法，解决完毕后方可进行工作。6.1.4 进行焊接或切割工作时，操作人员应穿戴专用工作服、绝缘鞋、防护手套等符合专业防护规定劳动保护用品。衣着不得敞领卷袖。6.1.5 进行焊接或切割工作时，应有防止触电、爆炸和防止金属飞溅引起火灾办法，并应防止灼伤。6.1.6 电焊机外壳必要可靠接地或接零。电焊机应有单独电源控制装置并配有适当漏电开关。6.1.7土在运送和卸运时要防止遗洒、飞扬。用剩材料及时清理好。6.1.9 砂浆倾倒于围护好并有铁皮垫暂时池内，不得到处飞溅和直接倾倒于地面上。施工现场要严格控制使用材料数量，应严格按进度筹划，做好材料领用与管理工作。6.1.10 现场施工材料堆放必要分类堆放整洁。不能混堆乱放及占用道路。6.1.11 减少断砖或合理使用断砖，现场漏出砂浆应及时回收。混合粉料时，应带口罩，放粉料时要轻放，减少粉尖飞杨，包装带堆放整洁，以便回收。6.2危险点辨识职业安全健康风险控制对策表序号危险点预控办法1触电制定用电管理制度；使用三相五线制，实行三级用电保护，使用原则电源开关箱。禁止使用老化、破损电源线路.2火灾在切割机前竖挡板挡火花。戴眼镜、面罩防止火花灼伤面部。作业区附近不得堆放易燃易爆物，并且设立备用灭火器，穿戴劳动保护用品。7. 质量控制办法及检查原则7.1 质量控制办法7.1.1电缆沟必要置于坚实基层上，特别是变电站内电缆沟，普通都在建构筑物基本附近穿过，如回填土夯实不够，往往导致电缆沟崩塌。电缆沟底排水坡度及标高必要对的。7.1.2砌筑砂浆严格配合比配料，砌体灰缝砂浆饱满度必要符合规定；砌筑过程中防止浮现通缝。7.1.3沟深600电缆沟边墙砌完砖后，直至盖板安装期间，必要在沟内两边墙间加暂时支撑，间距约4m，否则砖墙会因回填土侧压力或施工车辆靠边行驶而浮现变形，拆断甚至崩塌。7.1.4不得在电缆沟上搁置重物，如车辆需横过电缆沟或需设施工通道，必要架设暂时架空桥。7.1.5 电缆沟沟底找平时，必要用彩条布等遮盖已做好压顶，避免砂浆污染压顶清水砼，对溅到沟壁抹灰面砂浆，必要随手抹干净。7.1 .6企口及盖板按清水砼质量标施工，原则水泥、砂、石等原材料使用同一厂家、同一批次产品。成品表面应光洁、平整、密实、色泽一致，外形容许偏差范畴同普通抹灰原则。7.1 .7电缆沟盖板按运营单位规定留设活动盖板。7.2质量检查原则7.2.1按照（Q/GDW 183）-110kV-1000kV变电站土建工程施工质量验收及评估规程规定执行。
