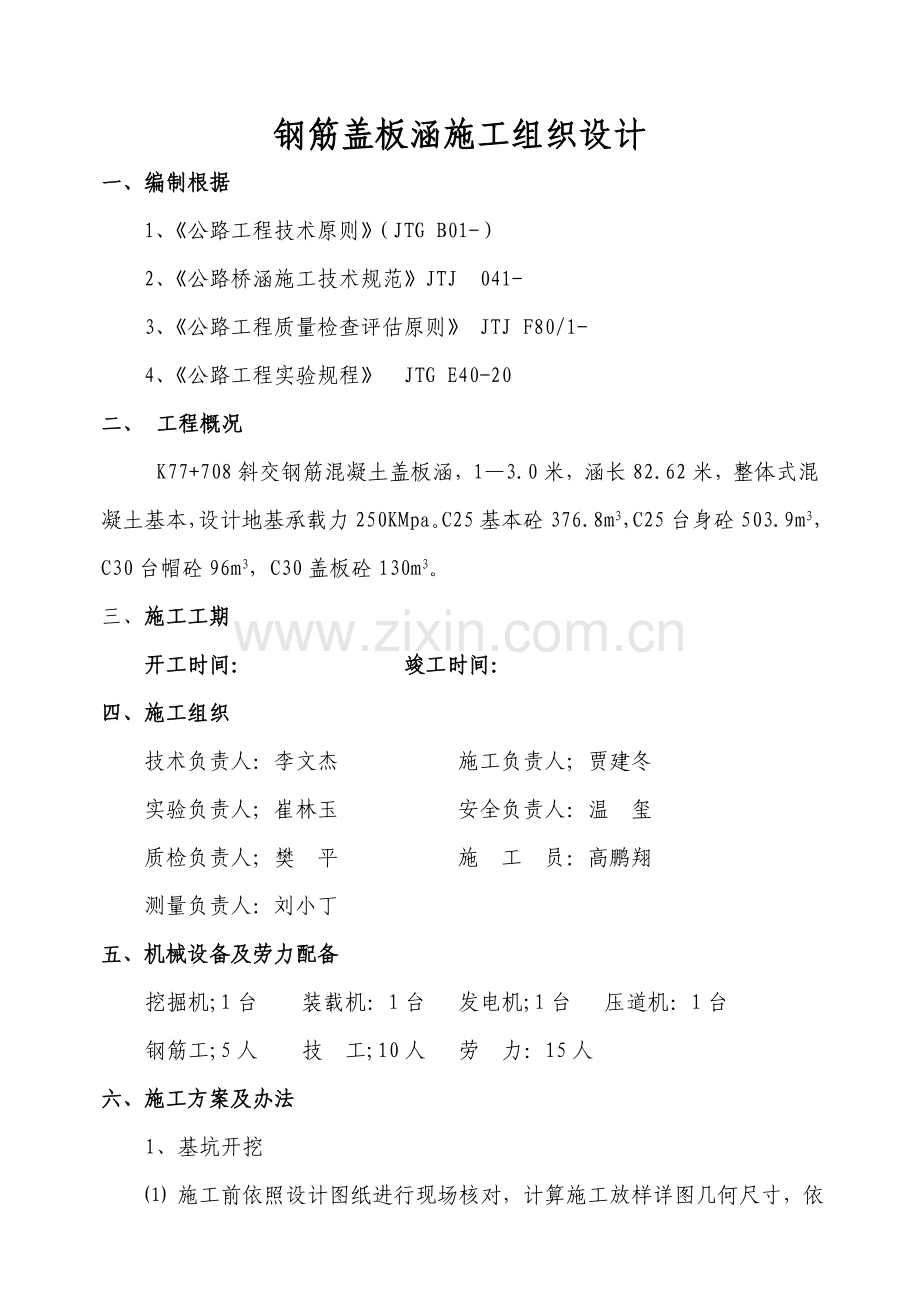

钢筋盖板涵施工组织设计 一、编制根据 1、公路工程技术原则（JTG B01-） 2、公路桥涵施工技术规范JTJ 041- 3、公路工程质量检查评估原则 JTJ F80/1- 4、公路工程实验规程 JTG E40-20二、 工程概况K77+708斜交钢筋混凝土盖板涵，13.0米，涵长82.62米，整体式混凝土基本，设计地基承载力250KMpa。C25基本砼376.8m3，C25台身砼503.9m3，C30台帽砼96m3，C30盖板砼130m3。三、施工工期 开工时间： 竣工时间：四、施工组织技术负责人：李文杰 施工负责人；贾建冬 实验负责人；崔林玉 安全负责人：温 玺质检负责人；樊 平 施 工 员：高鹏翔测量负责人：刘小丁五、机械设备及劳力配备挖掘机;1台 装载机：1台 发电机;1台 压道机：1台钢筋工;5人 技 工;10人 劳 力：15人六、施工方案及办法1、基坑开挖 施工前依照设计图纸进行现场核对，计算施工放样详图几何尺寸，依计算坐标放样。 基坑采用人工配合机械开挖，基坑平面位置、几何尺寸和基底标高符合设计规定，地基承载力 达不到设计规定期，按图纸设计施工，要报监理工程师批准后进入下一道工序，二：八灰土30CM解决，石渣1.5M,换填，再进行地基承载力实验，合格后进行下一道工序。2、基本砼 依照设计图纸，施工放样，详细放样好每块基本几何尺寸，用钢筋固定好。 依照放样好几何尺寸，安装模板，模板拼接缝密实平整，发好脱模剂，加固牢固基本模板后，严格按照图纸设计安装基本钢筋，钢筋焊接、型号、间距、数量都符合设计规定报检，经监理工程师承认后方可进行砼浇筑。 钢筋盖板涵基本为C25钢筋砼。砼在拌和时，严格按实验室提供砼配合比进行施工，实验室派专人负责，防止停电，每个施工场地都配备一台发电机。 浇筑砼时，用人工将砼用扣锹法装入模板内，不得用甩锹法。振捣时用插入式振捣器进行捣实，浇筑完毕后，将其表面抹平整，表面收浆后，对砼进行洒水，覆盖洒水养生不少于7日，每工作班做砼试块2-3组。3、墙身砼、台帽砼同基本砼浇筑相似。4、混凝土板预制a、底模制作施工准备一方面安排规划混凝土板预制场地平面布局，对预制场进行平整，碾压密实，着手进行材料进场（材料经监理工程师检查合格）、加工钢筋、模板及各种机械检查和养护、维修。b、制作加工钢筋骨架精准按照图纸规定下料加工钢筋，将钢筋网及骨架点均点焊成为整体。钢筋骨架加工完毕后，经检查合格，保证位置精确，力求不变形，满足孔径规定，通过设立一定数量定位钢筋，防止在混凝土浇筑时产生较大变形，从而使板面顺直，各种预埋件如吊环等要安装齐全、位置精确。c、模板支立采用组合钢模，模板支立前要仔细校正平面尺寸与否精确，检查预埋件与否齐全和位置精确，在监理工程师检查后，才可进行模板支立。模板上上均匀涂刷脱模剂，支立应稳定。拼装时应避免碰撞已绑扎成型钢筋骨架。钢模连接处嵌橡胶或海绵条防止漏浆。模板安装完毕后，要用测量仪器检查水平度，竖直度。d、混凝土拌制严格按照砼配合比拌制混凝土材料。水泥、碎石、砂要按批次实验合理后方可使用。砼在拌和站集中拌和，进料系统配有全自动电子称重装置，保证配料精确，搅拌时间不少于5min，外掺剂掺加剂量精确，按规定制作和养护试件，随时测定坍落度。e、混凝土浇筑浇筑方式选取斜向推动，依次整体浇筑成型，使用插入式振捣器，安排有近年振捣经验技工操作，切实呆板那种振捣密实，同步要避免振捣器接近模板边沿。在浇筑混凝土过程中注意经常检查模板及预埋件位置和尺寸与否符合设计规定。同步规定操作人员不踩踏钢筋。F、养护及存储预制好砼板，要覆盖草袋，经常洒水养护，使其表面湿润。当其强度达到设计强度75%以上时，将砼板用机械运送到存储区，并派专人负责保护。G、砼板安装将预制好盖板用两台吊车和一台平板车进行安装，一台在预制场装平，另一台将平板车运来板精确地吊装就位，为防止发生意外状况，现场派专人负责安全工作。H、盖板支撑处用7.5号砂浆抹平，顶面采用涂热沥青两层，每层厚1-1.5毫米，两层之间铺细毡纸一层。F、沉降缝设立沉降缝道数、缝宽和位置应符合图纸所示或监理工程师批示，并按图纸规定填塞嵌缝料。L、防水层盖板涵顶在填土前涂刷沥青胶结材料或其她材料，以形成防水层。5、台背回填台背回填须在盖板完毕锚固、涵基及墙身砼强度达到设计强度75%时进行，台后填土须分层填筑、分层压实、对称填筑，压实可采用静压路机压实，其压实度不得不大于95%，台背填筑宽度为2m+H（H为涵高）。七、保证工程质量1、建立施工组织设计审批制度施工组织设计由项目总工主持，桥梁工程师、技术合同部部长、质检工程师、实验工程师共同商讨确认实行。施工组织设计在工程开工前报监理工程师审核，按照监理工程师审批意见进行修改完善后方可进行施工。2、施工图纸复核制度图纸复核在施工开工前复核完毕，图纸复核由技术合同部负责，必要明确复核内容，部位、复核人员及复核办法，复核成果填写分某些项工程技术复核记录，发现问题，及时上报监理工程师，进行复核，其成果作为施工技术资料归档。3、技术、质量交底制度(1)项目经理必要组织项目部全体人员对图纸进行认真学习，并同设计代表联系进行设计交底。(2)施工组织设计编制完毕并送业主和总监审批确认后，由项目经理牵头，项目工程师全体人员认真学习施工方案并进行技术、质量、安全书面交底，列出分某些项工程施工要点。(3)本着谁负责施工谁负责质量、安全工作原则，各分某些项工程负责人在安排施工任务同步，必要对施工班组进行书面技术质量、安全交底，必要做到交底不明确不上岗，不签证不上岗。4、现场材料质量管理(1)严格控制外加工、采购材料质量。各种地方材料、外购材料到现场后必要由质检部和材料部关于人员进行抽样检查，发现问题及时与供货商联系，直到退货。(2)搞好原材料二次复试取样、送样工作。水泥必要取样进行物理实验；钢筋原材料必要取样进行物理实验，有效期超过三个月水泥必要重新取样进行物理实验，合格后方可使用。5、强化施工管理，保证工程质量(1)工序工程质量控制由工程质检部和专职质量检查员将各作业工序质量管理要点贯彻到各工序，规范各道工序施工操作规程。各工序作业负责人和质量检查员按质量管理要点针对工序施工操作人员进行技术交底，严格控制施工。各作业工序负责人和检查人员随施工过程和操作过程及时进行检查。专职质量检查人员应从巡视、检查、旁站监督等方面对工序工程质量进行严格控制。(2)工序检测检查初次检查初次检查是指某一分项工程第一道工序检查验收，并对施工进行总结，将总结报告上报项目经理部，由项目经理部审批后，上报驻地监理工程师，得到驻地监理工程师批准后，方能进行正式施工。自检自检是指分项工程工序施工过程完毕后对该工程产品检查，必要强化施工过程中自检力度，发现问题及时解决，将问题彻底解决在施工过程中。专检项目经理部设工程质检部，配备专人、专车、专用设备进行工程质量监督检查。各施工单位设专职质检员，组织人员对工程质量进行专项检查、评分，并由项目经理部确认。工序交接检查由施工单位技术负责人，专职质检员组织，由交接工序作业负责人、质检员检查参加，对已竣工程产品质量检查验收，质量达原则规定工序，填写工序交接单，完备交接手续，达不到质量原则规定工序不能交接，必要采用办法进行解决。八、雨季施工保证办法1、争取初期获悉气象资料，做好施工筹划安排。进场后，抓紧与气象部门联系，建立协作关系，以获得气象部门初期预报，对施工作出安排或调节，提前作好防护和排水安排，做出所需材料和设备准备，一旦条件成熟，即能顺利施工。2、编制雨季施工作业指引书，作为雨季施工强制执行文献。3、预制厂健全完善排水系统，能尽快排走地面水；整修便道能保证晴雨均畅通。九、质量保证体办法1、确立工程质量目的标段工程交工验收质量评估：分项工程质量评估达到90分以上合格工程；竣工验收质量评估：合格。2、建立质量管理组织机构建立质量管理组织机构，成立全面质量管理领导小组。项目经理任组长，总工程师任副组长。各施工队成立全面质量管理小组，队长任组长，技术主管任副组长，负责本合同整个工程质量管理工作。3、制定质量检查制度建立一整套质量检查制度，项目部设专职质量检查工程师，各施工队设兼职质检员，对施工全过程进行质量检查，控制，及时发现问题解决问题。4、确立质量保证体系为全面实现业主提出质量目的，我项目部将履行全面质量管理，周密组织，精心施工，牢固树立“百年大计，质量第一”观念，增强精品意识，视工程质量为生命，认真履行招标文献及合同规范各项规定。十、安全保证办法（一）常规安全管理办法1、遵守安全手册、安全技术操作规程，认真执行安全生产“五同步”和“三要”规定，进行现场管理，杜绝“三违”现象。2、坚持经常性安全教诲，坚持“三级安全教诲”，坚持上岗前安全教诲和特种作业人员培(复)训教诲。（二）防火、防电及机械安全管理办法 (1)工地编制施工用电组织设计，施工组织设计经项目总工程师审批后报安全监理。制定电气安全操作规程、电气安装规程、电气运营管理规程和电气维修检查制度，做好交接班、电气维修作业、接地电阻、手持电动工具绝缘电阻、漏电开关测试记录。(2)施工现场电气设备必要符合用电安全技术规范，输电线路采用三相五线制和“三级配电二级保护”，电线（缆）按规定架设，不可随处拖拉，各类电箱均安装在恰当位置，并设有重复接地保护办法，重复接地电阻值不不不大于10欧姆。执行“一机、一闸、一箱漏”制。(3)在施工现场专用中性点直接接地电力线路采用TN-S接零保护系统，接地电阻不不不大于4欧姆，电气设备金属外壳与专用保护零线相连接。十一、环保办法（一）大气环保1、白灰、水泥等粉末状原材料，如露天堆放，必要用蓬布进行覆盖，避免粉末飞扬，污染环境。2、柴油机废气排放按国家排放原则控制。3、锅炉燃烧烟气，采用20m高排气筒排入大气。4、施工现场垃圾渣土及时清理浮现场，运到指定卸土区、垃圾堆放解决场。（二）声环保遵守中华人民共和国环境噪声污染防治法，严格控制人为噪声，限制高音喇叭使用，最大限度地减少噪声扰民。（三）水环保1、机械设备、车辆等冲洗产生含油废水，进入隔油池隔油和沉淀达到合格原则后排放。2、食堂含油污水，进入隔油池经生化解决达到合格原则后排放。（四）地面环保在规定范畴内进行经理部建设，不乱挖一寸土，不乱砍一棵树，努力保护自然生态环境。盖板涵施工工艺框图施工放样开挖基坑制作试块搅拌砂浆砌筑基本测定试块养生搅拌砂浆制作试块砌筑涵、台身测定试块养生安装预制板
