管桩综合项目施工关键技术交底.doc

新建鲁南高铁日照至临沂段RLTJ-2标
技术交底书
施工单位：中交隧道工程局巨峰制梁场 编号：JF---LJJSJD---001
工程名称
新建鲁南高铁RLTJ-2标
工程部位
制、存梁台基础
编制单位
工程部
接收单位
滨州恒正基础工程
交底项目
管桩施工
交底时间
.8.28
交底内容：
一、工程概况
巨峰制梁场设计为临时结构，使用年限5年，结构类别为钢筋混凝土特种结构，基础为预应力混凝土管桩。制存梁台坐ZH-1[D=400]为二级桩，关键性系数=1.0。存梁区预设置32m存梁台33个，其中静载试验台兼作32m存梁台一个，32m/24共用存梁台9个，32m制梁台6个，32m/24m共用制梁台1个。每个存梁台打设管桩12个，32m/24m共用存梁台打设管桩18根，累计558个。静载试验台打设管桩20个。每个32m制梁台（包含32m/24m共用制梁台）打设管桩15个，累计105个。全场打设管桩累计663个（附图1）。依据设计图纸设置锤击桩，采取高强预应力混凝土管桩，桩径400，桩型为A型防腐桩，管桩壁厚为95厚，桩身混凝土强度为C80，初定桩长5m，桩端持力层为强分化岩，32m制梁台单桩承载力大于1400KN。
二、施工工艺步骤
施工准备→管桩施打→送桩→收锤
1、 施工准备
依据要求，现在现场设置1台打桩机，先施工3号制梁台，然后左右次序施工
（1）认真检验打桩机具且符合正常运作要求。
（2）检验管桩生产日期和蒸养方法，常压蒸养管桩应达成混凝土设计强度且龄期不少于14d。
（3）测定并标示桩位，偏差不得大于20mm。
（4）在桩身上画出以米为单位长度标识，并按从下至上次序标明桩身长度。
2、管桩施打
（1）管桩起吊就位插入地面时垂直度偏差不得大于0.8％，桩位偏差小于20mm。

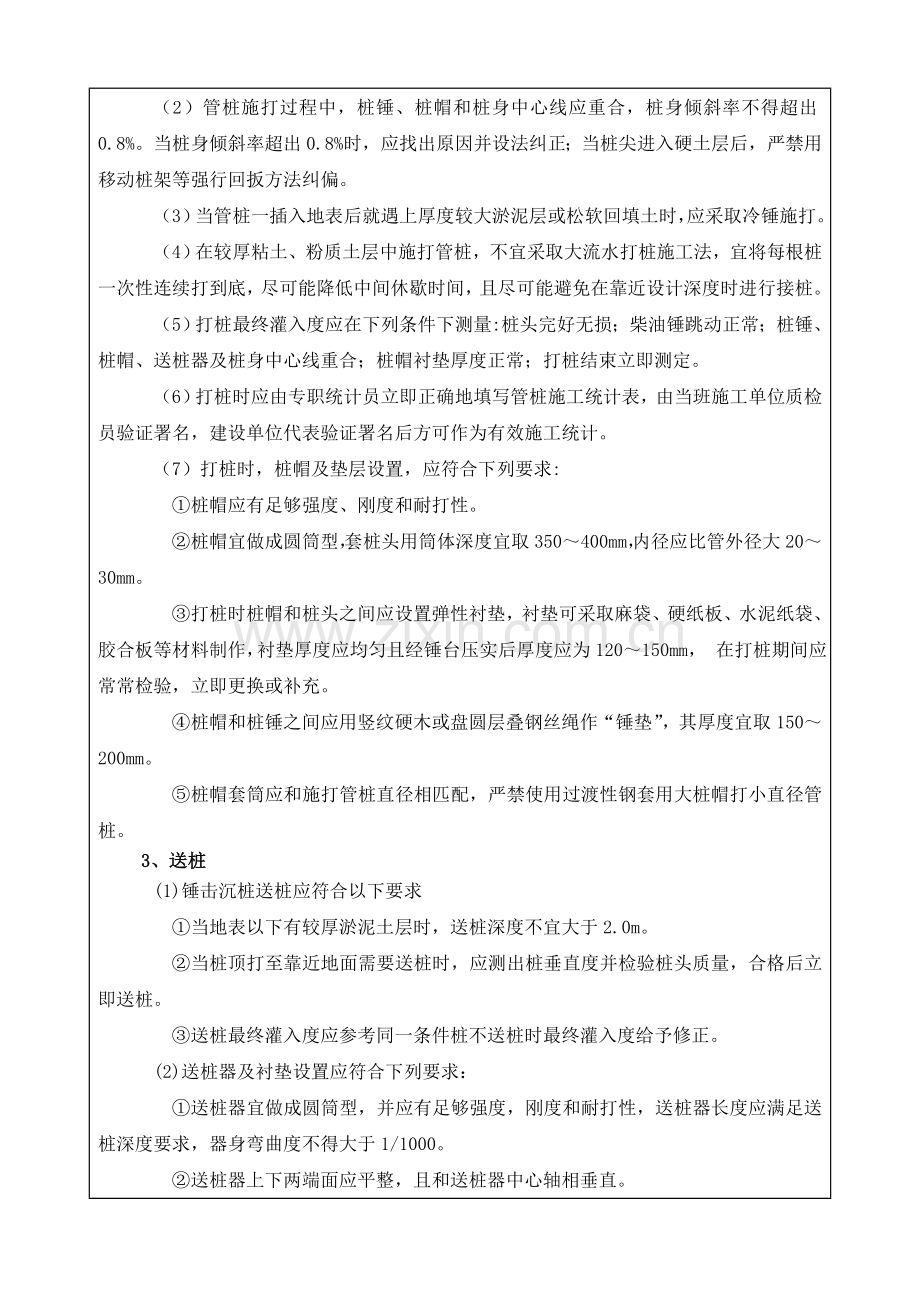

（2）管桩施打过程中，桩锤、桩帽和桩身中心线应重合，桩身倾斜率不得超出0.8%。当桩身倾斜率超出0.8%时，应找出原因并设法纠正；当桩尖进入硬土层后，严禁用移动桩架等强行回扳方法纠偏。
（3）当管桩一插入地表后就遇上厚度较大淤泥层或松软回填土时，应采取冷锤施打。
（4）在较厚粘土、粉质土层中施打管桩，不宜采取大流水打桩施工法，宜将每根桩一次性连续打到底，尽可能降低中间休歇时间，且尽可能避免在靠近设计深度时进行接桩。
（5）打桩最终灌入度应在下列条件下测量:桩头完好无损；柴油锤跳动正常；桩锤、桩帽、送桩器及桩身中心线重合；桩帽衬垫厚度正常；打桩结束立即测定。
（6）打桩时应由专职统计员立即正确地填写管桩施工统计表，由当班施工单位质检员验证署名，建设单位代表验证署名后方可作为有效施工统计。
（7）打桩时，桩帽及垫层设置，应符合下列要求:
①桩帽应有足够强度、刚度和耐打性。
②桩帽宜做成圆筒型，套桩头用筒体深度宜取350～400mm，内径应比管外径大20～30mm。
③打桩时桩帽和桩头之间应设置弹性衬垫，衬垫可采取麻袋、硬纸板、水泥纸袋、胶合板等材料制作，衬垫厚度应均匀且经锤台压实后厚度应为120～150mm， 在打桩期间应常常检验，立即更换或补充。
④桩帽和桩锤之间应用竖纹硬木或盘圆层叠钢丝绳作“锤垫”，其厚度宜取150～200mm。
⑤桩帽套筒应和施打管桩直径相匹配，严禁使用过渡性钢套用大桩帽打小直径管桩。
3、 送桩
(1)锤击沉桩送桩应符合以下要求
①当地表以下有较厚淤泥土层时，送桩深度不宜大于2.0m。
②当桩顶打至靠近地面需要送桩时，应测出桩垂直度并检验桩头质量，合格后立即送桩。
③送桩最终灌入度应参考同一条件桩不送桩时最终灌入度给予修正。
(2)送桩器及衬垫设置应符合下列要求：
①送桩器宜做成圆筒型，并应有足够强度，刚度和耐打性，送桩器长度应满足送桩深度要求，器身弯曲度不得大于1/1000。
②送桩器上下两端面应平整，且和送桩器中心轴相垂直。
③送桩器应和管桩匹配，套筒式送桩器下端套筒深度宜取250～350mm，内径应比管桩外径大20～30mm。
④送桩器下端应设置套筒，套筒深度为300～350mm，内径比管桩外径大20～30mm。
⑤送桩作业时，送桩器套筒内应设置硬纸板或废旧夹板等衬垫，衬垫经锤击压实后厚度不宜小于60mm。
4、收锤
桩终止锤击控制应符合下列要求：
1）当桩端在通常土层时，应以控制桩端设计标高为主，贯入度为辅；
2）桩端达成坚硬、硬塑黏性土、中密以上粉土、砂土、碎石类土及风化岩时，应以贯入度控制为主，桩端标高为辅；
3）收锤标准以达成桩端持力层（定性）和最终灌入度。
4）收锤标准可经过试打桩和施工经验确定。
5）打桩最终灌入度测量条件：
①桩头和桩身完好；
②柴油锤油门设在1～2档且跳动正常；
③桩锤、桩帽、桩身及送桩器中心线重合；
④桩帽及送桩器套筒内衬垫厚度基础符合规程要求；
⑤打桩结束前即完成测定，不得间隔较长时间后才量测。
6）依据试桩，收锤标准为：最终3阵平均贯入度控制在50mm以内。
三、 施工技术要求
项 目
施工参数
施工桩径
400mm
施工桩长
初定桩长5m
桩端持力层
强风化岩
桩身倾斜度
不得超出0.8%
送桩深度
32m存梁台地坪以下1200mm
32m静载试验台、24m存梁台地坪以下1000mm
制梁台地坪以下700mm
收锤标准
最终3阵平均贯入度控制在30mm以内

四、 注意事项
（1）碰到下列情况之一时应暂停打桩，同时应立即和设计、业主联络并研究处理。
①灌入度突变；
②桩头混凝土剥落、破碎；
③桩身忽然倾斜、跑位；
④地面显著隆起、临桩上浮或位移过大；
⑤总锤击数超出设计要求值；
⑥桩身回弹曲线不规则。
（2）严禁外来人员进入施工现场，预防意外事故。
（3）打桩过程中严禁拉桩。
（4）避免天黑打桩，加班尽可能在早上和中午。
五、 文明施工方法
1、施工前必需对各项设备进行检验，保持设备整齐，场地整齐，确保文明生产。
2、利用科学管理思想、方法和手段，对施工现场多种要素合理配置和优化组合，实现现场管理标准化。坚持文明施工作业标准化，规范化落实，使职员养成良好作风和职业道德，杜绝野蛮施工现象。
3、对施工人员进行文明施工教育，加强文明施工意识。
4、保持现场住处整齐，材料堆放整齐。
5、严格实施“工完料清”制度，保护环境卫生。
6、加强宣传教育工作，保护好建筑成品，维护现场秩序，遵守规章制度 。
7、严格实施相关环境保护法律、法规。
六、 施工安全
1、进场施工人员进行安全教育，定时开展安全活动。
2、工人员进入现场必需穿戴好多种劳动保护品（安全帽，绝缘鞋，工作服等）。
3、场设专职安全员，对整个场地常常进行安全检验，消除隐患。
4、确保安全用电。电器绝缘必需良好，电线不得随地拖拉，临时用电符合相关要求。
5、非施工作业人员不得随意靠近桩机工作范围。
6、安全防护装置要齐全有效。
七、 附图1：桩位平面部署图

交底人：
审核：
技术责任人：
交底接收人：
序号
作业人员签字
序号
作业人员签字
1

6

2

7

3

8

4

9

5

10
