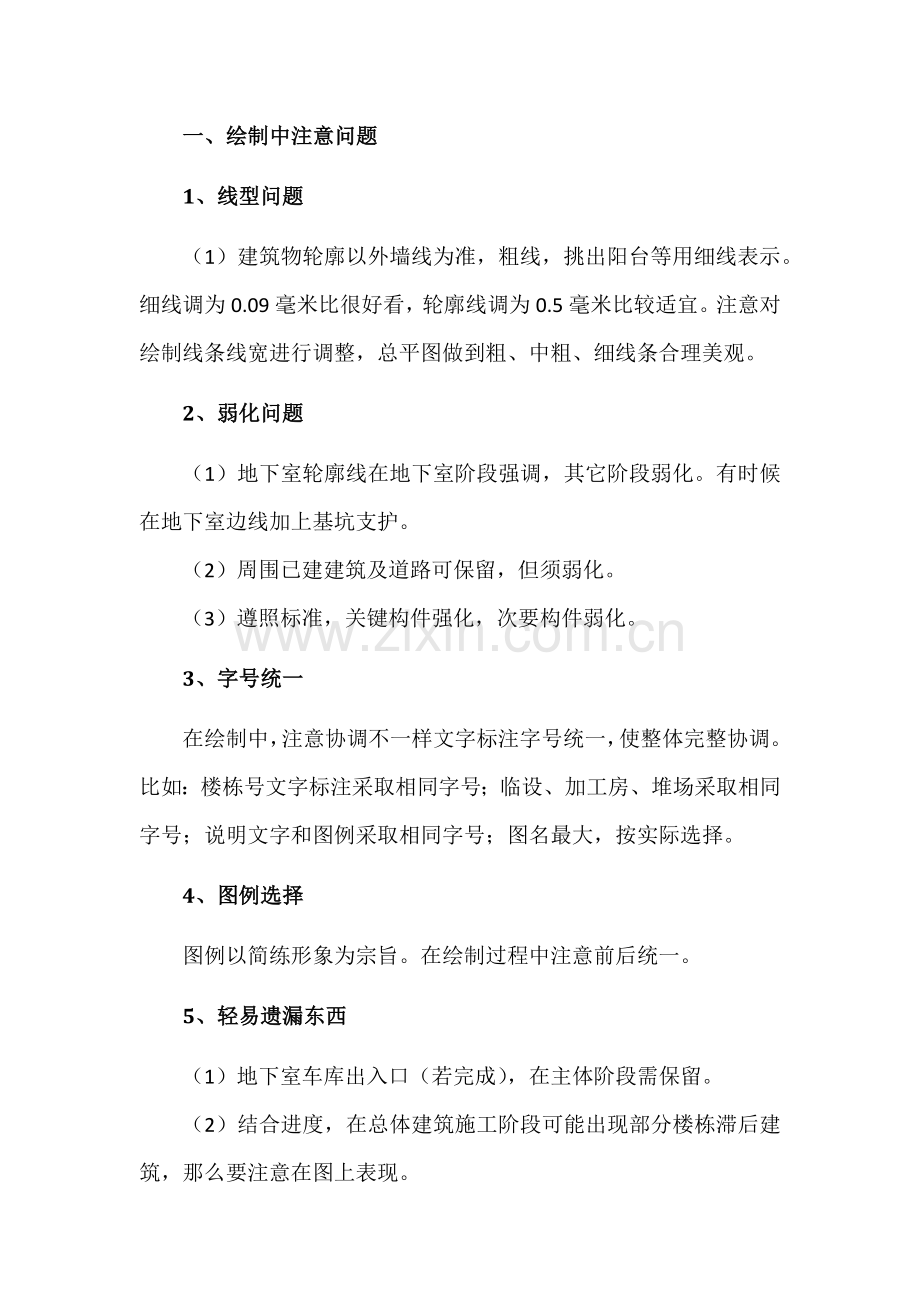

施工组织设计中总平面部署一、绘制中注意问题1、线型问题（1）建筑物轮廓以外墙线为准，粗线，挑出阳台等用细线表示。细线调为0.09毫米比很好看，轮廓线调为0.5毫米比较适宜。注意对绘制线条线宽进行调整，总平图做到粗、中粗、细线条合理美观。2、弱化问题（1）地下室轮廓线在地下室阶段强调，其它阶段弱化。有时候在地下室边线加上基坑支护。（2）周围已建建筑及道路可保留，但须弱化。（3）遵照标准，关键构件强化，次要构件弱化。3、字号统一在绘制中，注意协调不一样文字标注字号统一，使整体完整协调。比如：楼栋号文字标注采取相同字号；临设、加工房、堆场采取相同字号；说明文字和图例采取相同字号；图名最大，按实际选择。4、图例选择图例以简练形象为宗旨。在绘制过程中注意前后统一。5、轻易遗漏东西（1）地下室车库出入口（若完成），在主体阶段需保留。（2）结合进度，在总体建筑施工阶段可能出现部分楼栋滞后建筑，那么要注意在图上表现。（3）加工场地及施工道路转换需明确。（4）塔吊安装拆除时间和总平图上对应。（5）砌体插入时间和施工升降机、物料提升机部署安排时间统一。6、数字化绘制对总平中塔吊、施工电梯、施工大门、钢筋加工房等进行数字编号。二、部署中注意问题1、施工总平面部署标准（1）平面部署科学合理，施工场地占用面积少；（2）合理组织运输，降低二次搬运；（3）施工区域划分和场地临时占用应符合总体施工布署和施工步骤要求，降低相互干扰；（4）充足利用现有建（构）筑物和现有设施为项目施工服务，降低临时设施建造费用；（5）符合节能、环境保护、安全和消防等要求；（6）临时设施应方便生产和生活，办公区，生活区和生产区宜分离设置；（7）遵守当地主管部门和建设单位相关施工现场安全文明施工相关要求。2、施工总平面部署图应包含内容（1）项目施工用地范围内地形情况；（2）全部拟建建（构）筑物和其它基础设施位置；（3）项目施工用地范围内加工设施、运输设施、存贮设施、供电设施、供水供热设施、排水排污设施、临时施工道路和办公、生活用房等；（4）施工现场必备安全、消防、保卫和环境保护等设施；（5）相邻地上、地下现有建（构）筑物及相关环境。3、分阶段部署施工现场平面部署图通常按地下结构、地上结构、装修装饰和机电设备安装、总平施工四个阶段。（1）地下室结构包含土方施工需明确土方施工次序，即和进度表示一致绘制施工次序步骤。假如总平绘制比较细致，能够对节点工期要求区域进行标注显示。土方回填区域也能够表现出来。尼玛，防水卷材、防水保护层也能够表现出来。经过地下室顶板，需要加固部位，绘制加固区域。（2）地上结构4、现场踏勘及现场周围环境对施工总平部署影响进行总平部署前，一定要对现场环境及周围情况有具体了解，结合现场实际情况进行合理总平部署。（1）周围道路影响1）对施工大门选择影响总体标准是在进出方便道路设置施工大门（市政交通没有限制情况下）。但也要综合考虑其它影响原因，比如拟建建筑对材料运输产生影响，周围其它市政设施干扰，临设搭建位置产生影响。2）对塔吊部署影响如若场地狭窄，很多情况下，会考虑采取塔吊从道路直接调运到施工现场。3）围护支挡影响道路交通正常运行会对现场安全防护提出对应要求。（2）市政供水、排水、污水管网及供电网对现场部署影响供水网对现场用水合理部署产生影响，综合考虑，选择合理施工用水接驳点，设置合理供水管线。污水管网对现场生活区，厕所位置选择含有较大影响。供电网决定现场用电房位置。（3）高压线路对现场部署影响1）对塔吊影响塔吊覆盖范围和高压线是否冲突，是否符合安全要求。2）对临设部署影响临设位置是否受到高压线影响，临设搭设高度是否满足安全要求。3）对材料运输路线影响材料调运要考虑到高压线路影响。5、塔吊部署（1）影响塔吊选型及数量原因1）塔吊选型关键由塔吊部署、调运材料重量（钢结构）和转运材料位置（基坑施工时由场外转运）决定。2）单层面积影响数量台数：通常2500m2部署一台塔吊，有些时候60008000 m2（商业建筑，隔墙极少）部署一台也是能够。高层建筑最好每栋部署一台（塔吊在高层施工中出现降效），这个和单层面积，楼层高度，塔吊型号全部相关系，如选择50型塔吊，单层面积在500700m2，需每栋部署，型号较大就不局限一栋部署一台。3）工期对塔吊数量影响：假如工期担心，运输任务重，需部署较多塔吊。4）塔吊和施工电梯配合使用也会决定塔吊数量。5）选择内爬式塔吊，塔吊型号和非内爬式相同。（2）塔吊部署1）附着式塔吊位置，塔身需和建筑平行，距离建筑物5-7m左右，在绘制时候注意这个细节。2）塔吊部署在地下室底板，电梯井等位置时，要尤其注意查对结构图纸，可穿板，但不能和梁、柱冲突。3）群体建筑，即单层面积大，附着式塔吊不能完全覆盖，利用率不高，这种情况下最好考虑穿板，部署在建筑中部。4）场地限制只能选择短臂长，对起重量又有要求，就能够选择小臂长大型号。5）存在局部地下室，即基础标高存在较大高差时，塔吊部署位置需考虑这种高差，档塔吊部署在护壁桩之外时，对此造成工期影响和采取施工方法全部得进行对应考虑。6、相关施工升降机部署（1）影响施工升降机数量原因1）多层住宅：通常按8001000m2部署一台考虑，这种情况是考虑了围护砌体及装饰材料运输。2）多层商业：比如凯德工程，砌体围护结构少，业主通常采取精装修，初装材料用量不大，这种情况下可考虑6000m2部署一台。3）高层住宅：通常一栋部署一台施工升降机。（2）施工升降机位置确定1）施工升降机不宜部署在厨卫间、楼梯间临近处（材料不宜运输），宜部署在客厅等大空间处。2）施工升降机位置要和施工道路位置以方便运输作考虑。3）特殊情况下，施工电梯部署。情况一：塔楼底部含有几层裙楼，且单层面积大于塔楼，施工道路影响（道路无法沿楼四面形成环形），施工电梯不能设置在裙楼没有影响地方。此种情况下施工电梯部署考虑穿板，方便于材料垂直运输。7、物料提升机（门架）部署（1）物料提升机选择标准1）通常见于楼层数较少，楼高较低时。2）物料提升机数量依据每层建筑面积决定，按1000m2一台考虑。（2）物料提升机位置确定需考虑施工道路和楼层房间部署以确定物料提升机位置。8、生活区、办公区部署由现场场地大小决定，现场场地狭窄，生活区通常在外租用，办公区通常在现场设置。办公楼大小由甲方监理、总承包、分包组成，可提议按1:2.5:1百分比配置办公室。办公区生活区设置需满足消防要求，在板房面积较大时候更要注意。有时为了表现清楚，单独制图，明确多种尺寸。（1）办公区办公区组成：项目经理、技术责任人各一间，其次是施工办公室、内业办公室、后勤办公室。或：内业、预算、安全、质量、施工、后勤、资料、试验检验、财务。（2）生活区生活区大小，按高峰期施工人数计算，房间大小3.65.4，人均2 m2考虑。生活区考虑设置浴室、民工夜校、厕所、锅炉房、晒衣场、阅览娱乐室、卫生保健室。有时候安全文明考虑设置医护室等。全工地性行政管理用房屋宜设在工地入口处，方便加强对外联络，当然也能够部署在比较中心地带，这么便于加强工地管理。工人居住用房屋宜部署在工地外围或其边缘处。文化福利用房屋最好设置在工人集中地方，或工人必经之路周围地方。生活性施工设施尽可能利用建设单位生活基地或其它永久性建筑物，其不足部分再按计划建造。（3）施工大门多数工程和公路相连，依据公路类型，市政要求（关键道路处是不许可设置施工大门），确定对应施工大门。施工大门部署最好能满足现场形成施工道路环路为优，若条件不许可，在施工道路部署过程中，注意设置回车场。施工大门处，注意设置门卫、冲洗池、门牌等。9、生产区及堆场部署（1）堆场位置1）当采取铁路运输大宗施工物资时，中心仓库尽可能沿铁路专用线部署，而且在仓库前留有足够装卸前线，不然要在铁路线周围设置转运仓库，而且该仓库要设置在工地同侧。当采取公路运输大宗施工物资时，中心仓库可部署在工地中心区或靠近使用地方，如不可能这么做时，也可将其部署在工地入口处。大宗地方材料堆场或仓库，可部署在对应搅拌站、预制场或加工场周围。当采取水路运输大宗施工物资时，要在码头周围设置转运仓库。工业项目标重型工艺设备，尽可运至车间周围设备组装场停放，一般工艺设备可放在车间外围或其它空地上。2）堆场部署考虑在塔吊覆盖范围内，最好部署在塔吊交叉范围内，降低二次搬运。3）堆场部署要考虑距离基坑安全距离。4）堆场设置在地下室顶板和楼面板上时，要考虑其荷载对楼面板影响，必需时采取对应加固方法。（2）堆场类型钢筋加工房、原材钢筋堆场、成品钢筋堆场、周转材料堆场、水电材料堆场、装饰材料堆场、砌体材料堆场。其中水电材料堆场、装饰材料堆场用于装饰施工阶段。（水电材料存放在库房）另外，假如有钢结构，能够设置钢结构堆场和钢结构焊接拼装操作台。预应力构件较多，设施预应力加工场地。（3）和堆场配套设施材料库房、工具房、试验室、养护室。（4）装饰阶段堆场问题材料堆场设置周转材料堆场、水电材料堆场、砌体材料堆场、装饰材料堆场。另外，需注意设置干混砂浆罐。材料堆场位置和数量，部署标准以能满足各个生产区域要求为准。（5）搅拌站和加工场位置当有混凝土专用运输设备时，可集中设置大型搅拌站，其位置可采取线性计划方法确定，不然就要分散设置小型搅拌站，它们位置均应靠近使用地点或垂直运输设备。多种加工场部署均应以方便生产、安全防火、环境保护和运输费用少为标准。通常加工场宜集中部署在工地边缘处，而且将其和对应仓库或堆场部署在同一地域。（6）特殊问题依据建筑施工手册上对钢筋加工场地了解，以后总平部署，钢筋加工场地能够画成204045，宽度没有必需做得很大。不过在实际供地所看到钢筋加工房，长宽百分比比较靠近。依据实际现场钢筋加工房尺寸6m7.2m。钢筋加工房部署和数量，关键依据实际需要确定，满足每个区域均能起吊成品钢筋。当场地担心，有时候加工场地部署会选择在建筑和围墙间空地处，不过，这种部署一定要结合实际，因为钢筋长度比较长，当建筑间距较小时，实际吊钢筋时，有很大安全风险，所以要尽可能避免这种部署。场地担心时，能够采取分区施工，分别作为加工场地。10、水电部署（1）位置确定依据施工现场具体条件，首先要确定水源和电源类型和供给量，然后确定引人现场后主干管（线）和支干管（线）供给量和平面部署形式。依据建设项目规模大小，还要设置消防站、消防通道和消火栓。通常情况下，以业主给定位置为准。（2）部署标准通常情况下沿围墙线或地下室边线部署，但应以线路最短为基础标准。注意招标文件中是否对水电有特殊要求，在部署和说明中表现出来。临时用电部署要接入每栋楼，钢筋加工房等用电位置全部要接入。临时用水在生活办公区、厕所，每栋楼设置出水口。（3）临电部署注意事项1）首先确定业主是否指定位置和型号；2）是否明确备用电源型号；3）对配电特殊要求。（4）临时供水、排水注意事项1）业主是否指定供水位置及型号；2）消防用水是否有明确要求；3）排水出口及排水沟是否沿施工道路两侧设置。11、交通部署（1）场外运输在设计施工总平面图时，必需从确定大宗材料、预制品和生产工艺设备运入施工现场运输方法开始。当大宗施工物资由铁路运来时，必需处理怎样引入铁路专用线问题；当大宗施工物资由公路运来时，必需处理好现场大型仓库、加工场和公路之间相互关系；当大宗施工物资由水路运来时，必需处理怎样利用原有码头和是否增设新码头，和大型仓库和加工场同码头关系问题。（2）场内运输依据施工项目及其和堆场、仓库或加工场对应位置，认真研究它们之间物资转运路径和转运量，区分场内运输道路主次关系，优化确定场内运输道路主次和相互位置；要尽可能利用原有或拟建永久道路；合理安排施工道路和场内地下管网间施工次序，确保场内运输道路时刻通畅；要科学确定场内运输道路宽度，合理选择运输道路路面结构。1）地下室施工阶段道路部署地下室施工阶段分两部分考虑：A、基坑周围道路部署，假如场地空间充裕，最好部署成环形道路，方便材料运输，假如场地狭窄，不能形成施工道路，那就部署成人行通道。B、基坑内道路部署，结合进度计划，马道部署位置，综合考虑。C、相关马道位置选择尽可能选择无地上建筑位置进入基坑，假如基坑周围全部有建筑，考虑地下车库位置，不过选择地下车库入口，会存在收口困难问题。假如存在多个标段，依据进度安排，可考虑从其它标段进入。2）主体施工阶段道路部署在施工场地有限时，为形成有效施工环路，有时会利用地下室顶板作为施工道路，这是需对地下室顶板进行加固处理。常见小区，商业圈工程施工，尽可能利用设计中消防车道作为施工道路。假如消防道路路线过于曲折，可按正常施工道路部署标准考虑。无法形成环形道路时，注意设置回转场。12、消防部署（参见：建设工程施工现场消防安全技术规范）（1）消防车道施工现场内应设置临时消防车道,临时消防车道和在建工程、临时用房、可燃材料堆场距离不宜小于5m，且不宜大于40m，施工现场周围道路满足消防车通行及灭火救援要求时，施工现场内可不设置临时消防车道。（2）临时消防车道设置要求1）临时消防车道宜为环形，设置环形车道确有困难时，应在消防车道尽端尺寸大于12m12m回车场。2）临时消防车道净宽度和净空高度均不应小于4m。3）临时消防车道右侧应设置消防车行进路线指示标示。4）临时消防车道路基、路面及其下部设施应能承受消防车通行压力及工作荷载。（3）应设置环形临时消防车道建筑1）建筑高度大于24m在建工程；2）建筑工程单体占地面积大于3000m2在建工程；3）超出10栋，且成组部署临时用房。（4）临时消防救援场设置要求1）临时消防救援场应在在建工程装饰装修阶段；2）临时消防救援场应设置在成组部署临时用房场地长边一侧及在建工程长边一侧；3）临时救援场地宽度应满足消防车正常操作要求，且不应小于6m，和在建工程外脚手架净距不宜小于2m，且不宜超出6m。13、消防设施施工现场消火栓泵应采取专用消防配电线路。专用消防配电线路应自施工现场总配电箱总断路器上端接入，且应保持不间断供电。（1） 灭火器在建工程及临时用房下列场所应配置灭火器：1）易燃易爆危险品存放及使用场所；2）动火作业场所；3）可燃材料存放、加工及使用场所；4）厨房操作间、锅炉房、发电机房、变配电房、设备用房、办公用房、宿舍等临时用房；5）其它含有火灾危险场所。6）灭火器配置标准（2）临时消防给水系统给水管网部署成环状，消火栓均匀部署，间距不应大于120m，消火栓最大保护半径小于150m。外部消防水源不能满足施工现场临时消防用水量要求时，应在施工现场设置临时储水池。施工现场临时消防给水系统应和施工现场生产、生活给水系统合并设置，但应设置将生产、生活用水转为消防用水应急阀门。严寒和严寒地域现场临时消防给水系统应采取防冻方法。14、其它（1）临时用地表感觉在总平上附上临时用地表能使图纸显得更丰富，值得学习。（2）水磨石部署水磨石在打磨过程中，将产生大量磨石浆，采取有组织排放，具体作法，在各楼层走道靠墙边用砖砌一宽30cm排污沟，在建筑物纵向外墙上每隔15m处设置泄污孔将污水排到落水管中，由落水管将污浆导向建筑物周围排污沟内，再经沉淀后汇入场区排水系统。（3）施工道路施工剖面图形成施工道路，又是附加施工道路剖面图使总平面部署显得完美。三、总平文字说明1、说明注意问题（1）注意和图纸上说明对应，还有就是相关办公、生活区部署在文字上一定要表现出来。（2）说明中必需包含部署中需说明特殊情况，如利用地下室顶板做施工，做支撑加固，场地狭窄，办公、生活区考虑，塔吊选型（满足钢结构吊装、调运任务中）考虑原因。（3）分区分段施工说明，临时加工场地部署，塔吊拆卸等。（4）分区施工，搭接，平行施工全部要注意叙述。（5）招标文件中特意提到东西，比如铭牌部署，水电部署采取特殊形式，生产生活区特殊要求等，注意表现出来。2、说明文字实例（1）实例一：（场地狭窄，生活加工区域在外）地下室：1.因现场现有施工区域十分狭窄，且依据业关键求，现场需对工程所使用钢筋成品、半成品场外（或委外）加工。将钢筋加工和人员住宿安排在XX。对场内能利用施工区域全部作硬化处理。施工现场只有现场北面和西面可作为地下室施工阶段生产加工场，设置木工房及成品钢筋堆场、周转材料堆场。地下室基坑周围设置人行通道便于施工人员通行。（或）1.施工大门设在现场南部，由华牧路进入施工现场。施工道路宽4.5M，下铺200厚连砂石，上浇200厚C20混凝土。2.依据现场踏勘，西北面空地设置办公区，办公区设置施工单位及业主、监理、分包单位及招标文件中要求办公用房。3.地下室施工阶段现场部署4台60M臂长C6036型塔吊（如有限幅需说明），负责施工材料垂直和水平运输。4.现场施工使用商品混凝土，商品砂浆。主体阶段：1.本工程主体施工阶段设置木工房及钢筋堆场、砌体材料堆场、周转材料堆场。拟建建筑物周围设置施工道路，部分道路和材料堆场设置在地下室顶板上，设置在地下室顶板上部位进行支撑加固。2.依据现场踏勘，西北面空地设置办公区，办公区设置施工单位及业主、监理、分包单位及招标文件中要求办公用房。3.主体施工阶段现场部署4台60M臂长C6036型塔吊，负责施工材料垂直和水平运输。砌体插入前增设4台双笼施工电梯辅助材料垂直运输。4.现场施工使用商品混凝土，商品砂浆。装饰阶段：1.本工程装饰施工阶段现场设置装饰材料库房、木工房及装饰材料、周转材料、砌体材料堆场。拟建建筑物周围设置施工道路，部分道路和材料堆场设置在地下室顶板上，设置在地下室顶板上部位需进行支撑加固。2.现场西北面空地设置为办公区，办公区设置施工单位及业主、监理、分包单位及招标文件要求办公用房。3装饰施工阶段现场使用4台塔吊和4台双笼施工电梯负责施工材料垂直和水平运输。4.现场施工使用商品砂浆。施工用电：1.施工用电由甲方给定位置设置配电房，在各用电区域分设配电箱。2.现场采取三相五线制TN-S系统，并在总配柜及每个末级电箱做好反复接地。3.楼内施工所需电源均为埋地引入，然后沿在建工程竖井、垂直孔洞等垂直敷设，并尽可能靠近用电负荷中心，每层设置配电箱。施工用水：1.工地用水按业主指定位置，设置总供水处，在大门处设置沉降池，生产生活污水经沉淀池沉淀后，排入市政污水管道，卫生间污水经化粪池处理后，排入沉淀池，最终才能排入市政污水管网。2.施工现场采取明沟排水，在施工道路两侧及主体建筑物四面砌筑排水明沟，排水沟内杂物定时清理，预防蚊虫滋生。3.在办公区、活动休息室、库房多个适宜施工楼层处设置足量灭火器，灭火器整齐盛放起来并做醒目标标志。（2）实例二：（生产生活区域生在施工场地内）基础主体阶段：1、总包方为发包人、监理人无偿提供最少六间现场办公用房、一间不低于50平方米会议室及办公设施，搭建地点和分隔由发包人指定；2、现场在宿舍区板房内单独设置医务室，配置必需药品和器械；3、呼叫中心土方尽早回填以利于材料运输；4、呼叫中心塔吊穿板部署在地下室底板上，主楼区筏板依据塔吊基础尺寸做适应性变更；5、现场实施挂牌施工，在大门旁张贴施工口号和安民通告并落实“门前三包”制度，立即对打围设施进行维护、保洁；6、在呼叫中心地下室顶板上堆放周转材料时应注意尽可能散堆，避免超载对结结组成不利影响；7、呼叫中心地下室施工阶段部署两台混凝土拖泵，进入主体结构施工阶段后只保留主楼周围混凝土拖泵即可。通信枢纽楼、IDC机房和动力中心配置两台混凝土拖泵能够满足施工要求。装饰阶段：1、总包方为发包人、监理人无偿提供最少六间现场办公用房、一间不低于50平方米会议室及办公设施，搭建地点和分隔由发包人指定；2、现场在宿舍区板房内单独设置医务室，配置必需药品和器械；3、进入装饰装修施工阶段前，现场适时增加预拌砂浆罐以满足施工要求；4、呼叫中心在拆除塔吊后再在主楼南侧地下室顶板上安装一台施工电梯，该施工电梯采取扩大基础并在地下室顶板下对应区域采取加固方法。呼叫中心东侧部署施工电梯处台阶和轻钢雨篷全部在施工电梯拆除后再施工；5、现场实施挂牌施工，在大门旁张贴施工口号和安民通告并落实“门前三包”制度，立即对打围设施进行维护、保洁；6、通信枢纽楼、IDC机房和动力中心设计大量采取了现浇水磨石地面，施工中会产生大量污浆，所以要做好水磨石地面施工排污方法。临时用电：说明：1、现场总配电房位置依据招标答疑文件暂定在场地西侧，进场后依据实际情况调整。2、现场采取TN-S三相五线制供电系统，确保用电安全。3、装饰阶段在本临时用电图基础上拆除部分线路，拆除后对对应配电箱做好封闭方法。给排水阶段：1、现场供水接口依据招标答疑文件按在场地南侧考虑，排水接驳口也暂定于场地南侧，总包单位进场后依据实际情况调整。2、现场采取在给水线路上不超出50米部署一个消火栓及消防水池相结合形式进行布防并在高等级火灾危险源周围就近部署消火栓，能够满足消防要求。3、在办公区、宿舍、文化活动室、食堂、库房及各适宜施工楼层处放置足量灭火器，用灭火器箱整齐地盛放起来并作醒目标标志。4、通信枢纽楼、IDC机房和动力中心设计大量采取了现浇水磨石地面，故应做好排污方法。具体做法为：在各楼层走道靠墙边用砖砌一宽30cm排污沟，在建筑物纵向外墙上每隔15m处设置泄污孔将污水排到落水管中。由落水管将污浆导向建筑物周围排污沟内，再由排污沟将污浆全部排到单独一个沉淀池中，经沉淀后汇入场区排水系统。四、学习积累1、总平阶段划分及表现形式常规阶段划分为基础地下室阶段、主体阶段、装饰阶段、总平施工阶段。不过碰到复杂工程，仅按这四个阶段考虑是不能表现出实际施工中阶段变换差异。具体方法是紧密结合进度，以时间区段划分总平施工图。用电线路铺设是和实际施工中堆场，加工场地，临设变换相关，仅单独绘制一张临时用电图是不能表现出来，所以愈加好处理办应该是随施工阶段画出对应用电图。
