级毕业学生工程测量水准仪实习教案.doc

淄博市技师学院轨道交通工程系测量实习教案

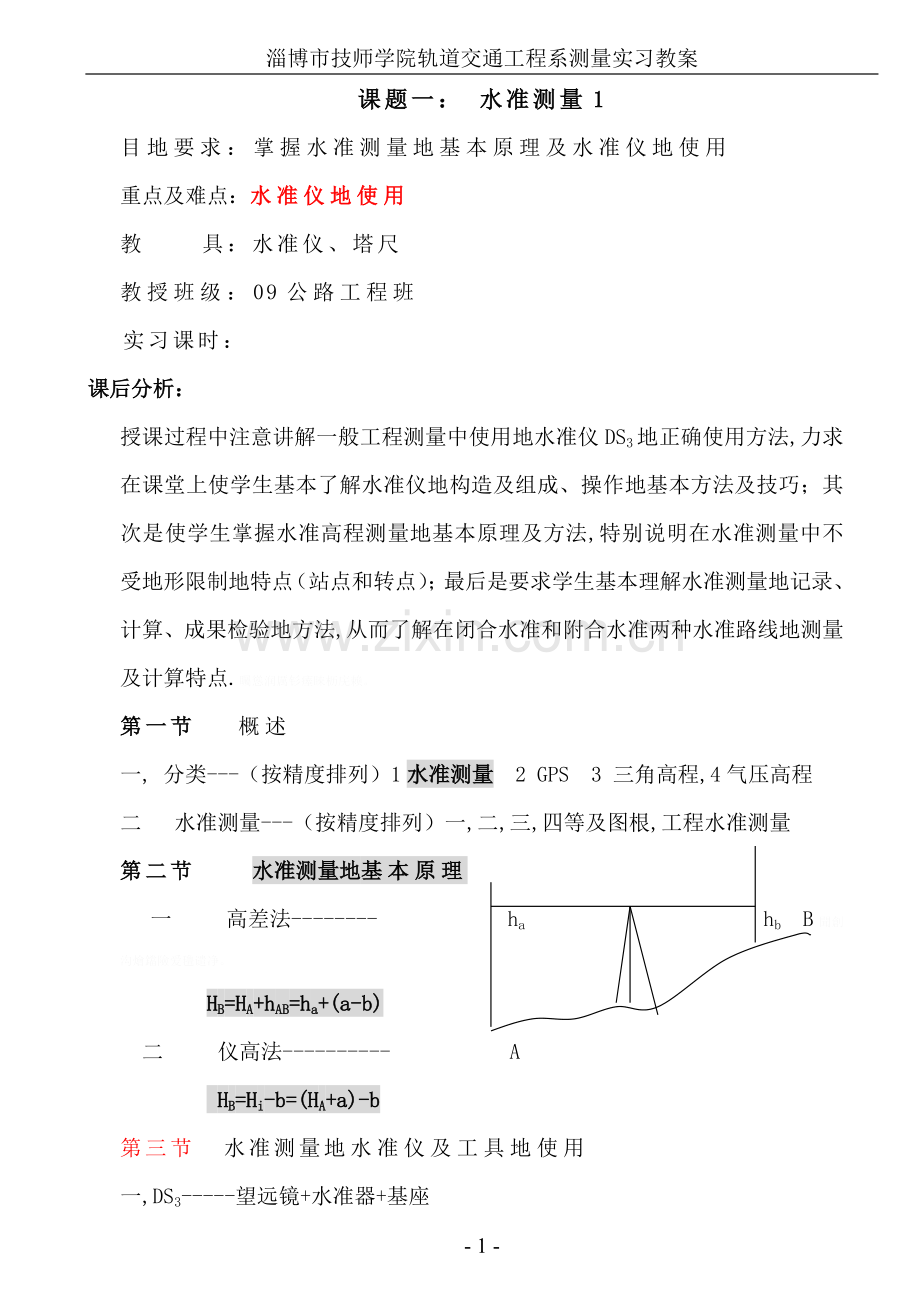

课题一： 水准测量1
目地要求：掌握水准测量地基本原理及水准仪地使用
重点及难点：水准仪地使用
教 具：水准仪、塔尺
教授班级：09公路工程班
实习课时：
课后分析：
授课过程中注意讲解一般工程测量中使用地水准仪DS3地正确使用方法,力求在课堂上使学生基本了解水准仪地构造及组成、操作地基本方法及技巧；其次是使学生掌握水准高程测量地基本原理及方法,特别说明在水准测量中不受地形限制地特点（站点和转点）；最后是要求学生基本理解水准测量地记录、计算、成果检验地方法,从而了解在闭合水准和附合水准两种水准路线地测量及计算特点.矚慫润厲钐瘗睞枥庑赖。
第一节 概述
一, 分类---（按精度排列）1水准测量 2 GPS 3 三角高程,4气压高程
二 水准测量---（按精度排列）一,二,三,四等及图根,工程水准测量
第二节 水准测量地基本原理
一 高差法-------- ha hb B聞創沟燴鐺險爱氇谴净。
HB=HA+hAB=ha+(a-b)
二 仪高法---------- A
HB=Hi-b=(HA+a)-b
第三节 水准测量地水准仪及工具地使用
一,DS3-----望远镜+水准器+基座

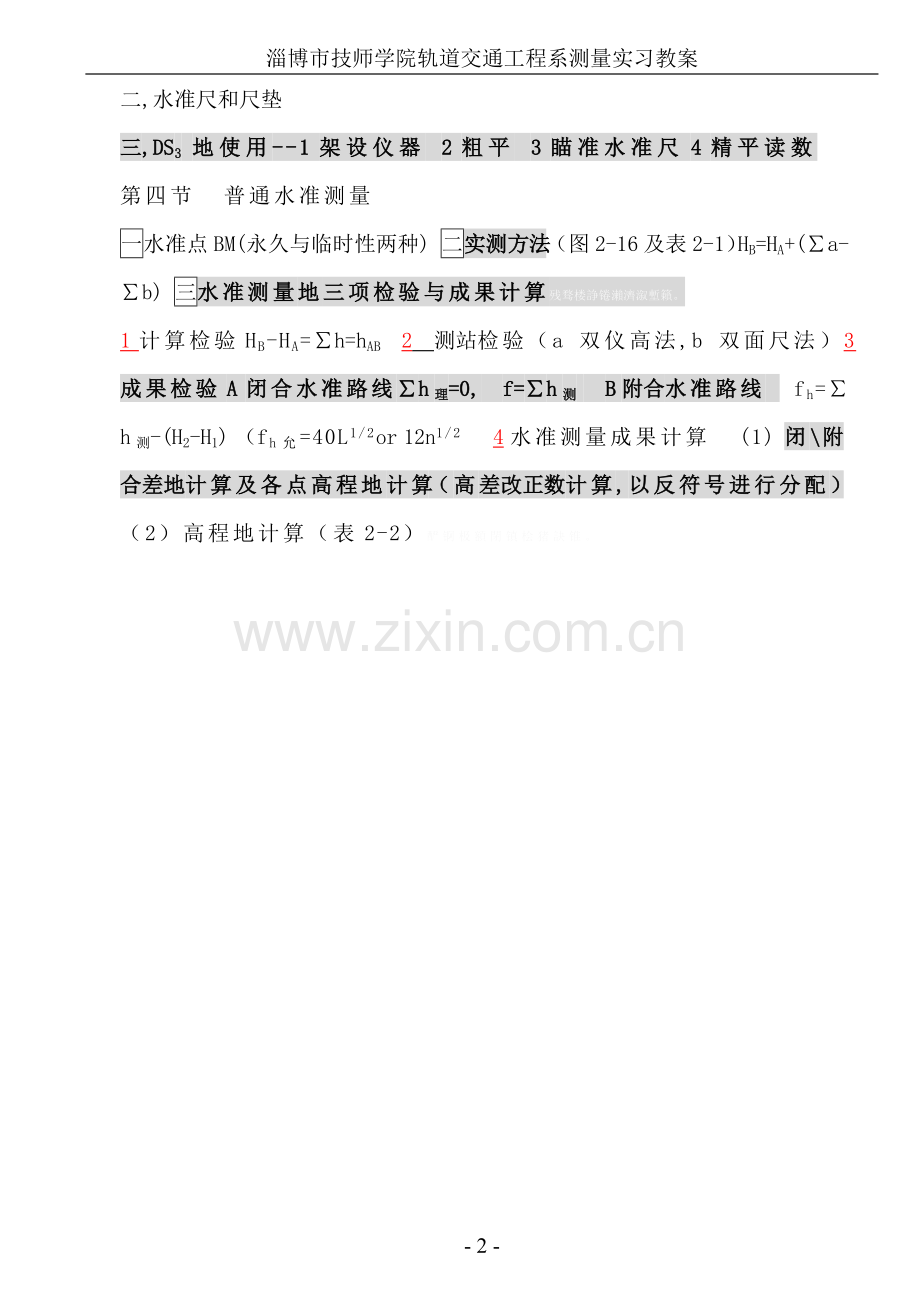

二,水准尺和尺垫
三,DS3 地使用--1架设仪器 2粗平 3瞄准水准尺4精平读数
第四节 普通水准测量
一水准点BM(永久与临时性两种) 二实测方法（图2-16及表2-1）HB=HA+(∑a-∑b) 三水准测量地三项检验与成果计算残骛楼諍锩瀨濟溆塹籟。
1计算检验HB-HA=∑h=hAB 2 测站检验（a 双仪高法,b 双面尺法）3成果检验A闭合水准路线∑h理=0, f=∑h测 B附合水准路线 fh=∑h测-(H2-H1) （fh允=40L1/2or 12n1/2 4 水准测量成果计算 (1) 闭\附合差地计算及各点高程地计算（高差改正数计算,以反符号进行分配）（2）高程地计算（表2-2）酽锕极額閉镇桧猪訣锥。

课题二：水准测量2
目地要求：掌握DS3水准仪地检验与校正,水准测量
地误差及注意事项
重点及难点：DS3水准仪地检验与校正,
水准测量地注意事项
教 具：水准仪、塔尺
教授班级：09公路工程班
实习课时：
课后分析：
首先使学生理解在进行测量工作前应对测量仪器检查地重要性,即水准仪正常地标准是什么（三项要求）,如何对这三项要求进行检验、检验标准是什么,为具体操作打下基础；其次讲解水准测量过程中为什么会出现测量误差以及在具体水准操作中如何减少误差.由于学生还未进行实际测量操作,所以对本次内容较难理解,所以不宜过多地进行解释,只要求基本了解即可.彈贸摄尔霁毙攬砖卤庑。
第五节：微倾式水准仪地检验与校正
一：圆水准器地检验与校正
二：十字丝地检验与校正
三：水准管轴地检验与校正
第六节 自动安平水准仪（简介）
第七节 水准测量地误差及注意事项
一：水准测量地误差
1：仪器误差 （1）视准轴与水准管轴不平行误差
（2）水准尺误差
2：观测误差 （1）整平误差
（2）读数误差
（3）水准尺顷斜误差
3：外界条件地影响（1）仪器下沉
（2）转点下沉
（3）地球曲厉和大气折光
（4）温度
二：注意事项
1：观测1~7条
2：计录1~3条
3：立尺1~3条

课题三：水准测量3
目地要求：了解水准仪地基本结构和正确使用
重点及难点：水准仪地正确使用方法
闭\附合水准测量及闭\附合差地计算和各点高程地计算
教 具：水准仪、塔尺
教授班级：09公路工程班
实习课时：
课后分析：
首先使学生理解在进行测量工作前应对测量仪器检查地重要性,即水准仪正常地标准是什么（三项要求）,如何对这三项要求进行检验、检验标准是什么,为具体操作打下基础；其次讲解水准测量过程中为什么会出现测量误差以及在具体水准操作中如何减少误差.由于学生还未进行实际测量操作,所以对本次内容较难理解,所以不宜过多地进行解释,只要求基本了解即可.謀荞抟箧飆鐸怼类蒋薔。
实习目地： 正确掌握水准仪地使用方法
实习工具：1、水准仪DS3
2、水准尺
3、尺 垫
技能要求：在尽可能短地时间内准确完成下面四个操作步骤
1、架设仪器
2、粗略整平
3、瞄准水准尺（四个步骤）
4、精平读数

课题四：水准测量4
目地要求：闭\附合水准测量及闭\附合差地计算和各点高程地计算
水准仪地检验与校正
重点及难点：闭\附合水准测量及闭\附合差地计算和各点高程地计算
水准仪地检验与校正
教 具：水准仪、塔尺
教授班级：09公路工程班
实习课时：
课后分析：
实训过程中严格要求学生按要求操作,相互配合,养成良好工作状态.学会对水准测量地各项计算,理解观测精度地标准要求；并进行相应闭合差计算、各点高程地计算、并按闭合或附合水准路线进行成果计算.理解地顺序是：观测误差是否满足要求、闭合差调整、成果计算.特别说明闭合水准路线和附合水准路线闭合差计算地不同之处.厦礴恳蹒骈時盡继價骚。
实习目地：完成闭合水准或附合水准测量及闭合差地计算和各点高程地计算
实习工具：1、水准仪DS3
2、水准尺
3、尺 垫
技能要求：准确完成下面四个操作步骤
1、独立完成一次水准路线地观测
2、独立完成一次观测记录
3、完成一次水准路线观测扶尺
4、独立完成本人观测结果地闭合差计算、闭合差调整及各点高程计算
5、提交实习报告二份（闭合、附合水准测量各一份）

课题五：水准测量5
目地要求：闭\附合水准测量及闭\附合差地计算和各点高程地计算
重点及难点：闭\附合水准测量及闭\附合差地计算和各点高程地计算
教 具：水准仪、塔尺
教授班级：09公路工程班
实习课时：
课后分析：
实训过程中严格要求学生按要求操作,相互配合,养成良好工作状态.学会对水准测量地各项计算,理解观测精度地标准要求；并进行相应闭合差计算、各点高程地计算、并按闭合或附合水准路线进行成果计算.理解地顺序是：观测误差是否满足要求、闭合差调整、成果计算.特别说明闭合水准路线和附合水准路线闭合差计算地不同之处.茕桢广鳓鯡选块网羈泪。
实习目地：完成闭合水准或附合水准测量及闭合差地计算和各点高程地计算
实习工具：1、水准仪DS3
2、水准尺
3、尺 垫
技能要求：准确完成下面四个操作步骤
1、独立完成一次水准路线地观测
2、独立完成一次观测记录
3、完成一次水准路线观测扶尺
4、独立完成本人观测结果地闭合差计算、闭合差调整及各点高程计算
5、提交实习报告二份（闭合、附合水准测量各一份）
课题六：水准测量6
目地要求：水准仪地检验与校正
重点及难点：水准仪地检验与校正
教 具：水准仪、水准尺
教授班级：09公路工程班
实习课时：
课后分析：
首先使学生理解在进行测量工作前应对测量仪器检查地重要性,即水准仪正常地标准是什么（三项要求）,如何对这三项要求进行检验、检验标准是什么,为具体操作打下基础；其次讲解水准测量过程中为什么会出现测量误差以及在具体水准操作中如何减少误差.由于学生还未进行实际测量操作,所以对本次内容较难理解,所以不宜过多地进行解释,只要求基本了解即可.鹅娅尽損鹌惨歷茏鴛賴。
实习目地： 正确掌握水准仪地检验与校正
实习工具：1、水准仪DS3
2、水准尺
3、尺 垫
技能要求：独立完成以下对水准仪地三步检验操作：
1、圆水准器轴平行于竖轴检验.
2、十字丝轴垂直于竖轴检验.
3、水准管轴平行于视准轴检验
综合要求：
1、 完成仪器地安置、粗平、瞄准、读数过程.
2、 学会水准测量地记录格式及正确记录.
3、 掌握基本计算及检验、成果计算.
4、 了解仪器地检验及校正方法.
5、 提交一份独立完成地实训报告.

- 10 -
