施组进安排.doc

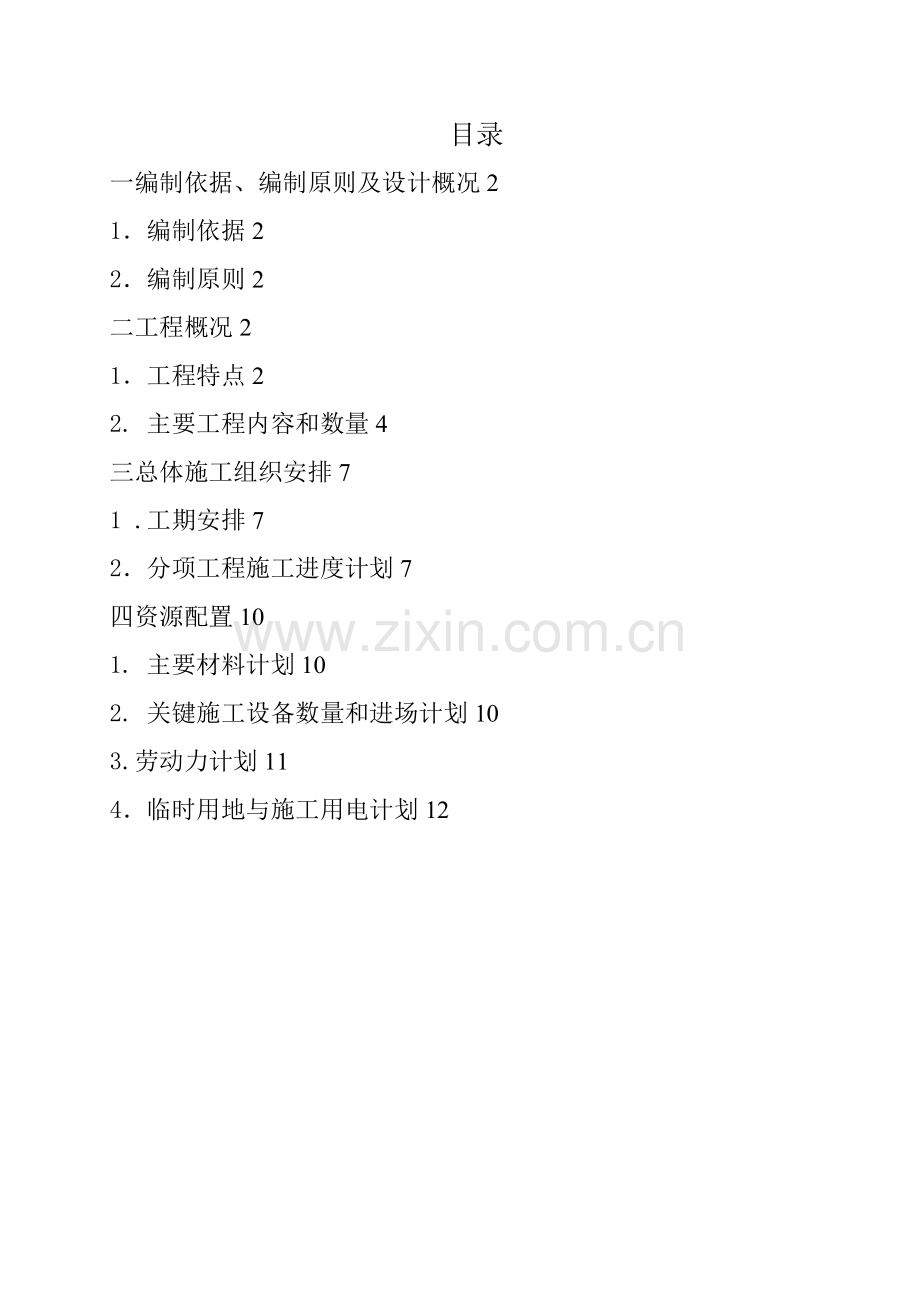

目录一编制依据、编制原则及设计概况21编制依据22编制原则2二工程概况21工程特点22. 主要工程内容和数量4三总体施工组织安排71 .工期安排72分项工程施工进度计划7四资源配置101. 主要材料计划102. 关键施工设备数量和进场计划103.劳动力计划114临时用地与施工用电计划12一 编制依据、编制原则1编制依据1.1沈阳南站市政交通工程（一期工程）招标、投标文件；1.2沈阳南站市政交通工程（一期工程）项目承包合同；1.3沈阳南站市政交通工程(一期工程)施工图纸；1.4国家、地方现行的施工技术标准和验收规范；1.5现场踏勘和市场资源调查报告；1.6公司可利用的资源情况；1.6 B1-10-(2012)006专题会议纪要；2编制原则2.1遵循合同条款，响应合同文件要求，确保实现业主要求的工期目标。2.2指导思想是：施工方案可行、施工技术先进、施工组织科学、重信誉、守合同，优质、安全、高效完成本合同工程。二 工程概况1工程特点1.1该工程主要范围1.1.1东广场（含公交枢纽）、西广场、景观、长途客运站、匝道桥工程、给排水外线综合管网。1.1.2沈阳南站市政交通工程（一期工程）主体结构为东、西广场地下空间部分，涵盖旅客出站通道、地铁、公交枢纽、出租车蓄车场、社会停车及商业配套等功能。地下空间主要包括一个地下两层建筑（局部为地下一层），公交车站候车大厅为出地下室顶板一层框架结构。本工程主体结构采用钢筋混凝土框架结构。1）东广场建筑面积120838.8m2，其中地下二层建筑面积44938m2，层高4.15m；地下一层建筑面积69385m2，层高5.35m；地面层建筑面积6515.8m2，平均层高4.4m。停车位共1260辆，位于东广场地下二层；出租车蓄车位共168辆，位于东广场地下一层，地面构造为钢结构框架。东广场包括公交枢纽一处，下沉式广场三处（宽15m，长117m两处，宽54m，长24m一处）,汽车坡道八处，其中一处为双车道，高铁高架柱东广场共32处。东广场主要用于地下车库、商业区、设备用房及地铁四号线及十号线出口。2）西广场建筑面积12812 m2，其中地下一层建筑面积9283 m2，层高5.35m；地面面积551 m2，平均高度4.4m。西广场包括下沉式广场一处（宽54m，长24m），匝道一处，高铁高架柱西广场共计6处。西广场主要用于商业区、十号线出口。3）长途客运站建筑面积2978 m2，层高6m，夹层3.3m。4）匝道桥本桥由四条匝道桥组成，DZ1桥起点K0+199.389终点K0+416.286，DZ2桥起点K0+166.286终点K0+542.286，DZ3桥起点K0+085.802终点K0+272.502，DZ4桥起点K0+063终点K0+316，桥长总计1032.597m。桥梁工程下部结构，基础采用桩基承台，桩基为钻孔灌注桩；墩柱形式采用矩形抹角型式墩柱。桥梁工程上部箱梁分为两种形式：一种为钢筋混凝土连续箱梁结构，一种为钢箱梁。桥面铺装：钢筋混凝土梁桥面铺装为8cm厚C40砼铺装+9cm厚沥青；钢箱梁桥面铺装为Eliminotor防水体系+GA+SMA。5）景观总面积95000 m2，没包括未来规划用地。公共部分面积为11800 m2。6） 项目地点：沈阳市东陵区白塔堡镇小羊安村7）环境条件：三通一平基本满足8）业主单位：沈阳万润新城投资管理有限公司9）项目总承包单位：中国十七冶集团有限公司10）设计单位：上海市政工程设计研究总院（集团）有限公司11）监理单位：江苏盛华工程监理咨询有限公司12）业主要求工期：649日历天13）业主要求质量：达到现行国家有关施工验收规范规定的合格质量标准1.工程数量1.1东广场主要工程内容和数量（工程数量表见下页）子单位工程项目材料单位数量备注基坑支护基坑土方土方挖运m31138202已完成100%边坡喷护钢筋t119已完成95%喷射砼m240900围护结构钢筋t98.4已完成混凝土m3776钢斜撑钢材t120土建工程基础土方土方挖运m326952基坑回填回填土夯填m3324686桩基工程（含高架承台桩基）钢筋t520已完成100%混凝土m35593A区底板、梁钢筋混凝土tm3265011304地下二层侧墙、柱钢筋混凝土tm38941830中板、梁钢筋混凝土tm311515270地下一层侧墙、柱钢筋混凝土tm36991610顶板、梁钢筋混凝土tm317448304B区底板、梁钢筋混凝土tm3340021029地下一层侧墙钢筋混凝土tm37652469顶板、梁钢筋混凝土tm315578760土建工程C区底板、梁钢筋混凝土tm3237011633地下二层侧墙、柱钢筋混凝土tm3410856中板、梁钢筋混凝土tm35493291地下一层侧墙、柱钢筋混凝土tm3331723顶板、梁钢筋混凝土tm312275844D区底板、梁钢筋混凝土tm3240215593地下二层侧墙、柱钢筋混凝土tm39872024中板、梁钢筋混凝土tm37794674地下一层侧墙、柱钢筋混凝土tm37882075顶板、梁钢筋混凝土tm314727009E区底板、梁钢筋混凝土tm3地下一层侧墙、柱钢筋混凝土tm3顶板、梁钢筋混凝土tm32611245高架承台钢筋混凝土tm3679.82299高架承台矩形柱钢筋混凝土tm3299.451073钢材钢梁t119.4钢柱t96.4匝道桥匝道桥桩基钢筋混凝土tm3396.45029承台钢筋混凝土tm3108.21293墩、台身钢筋混凝土tm3308.61194.3钢筋砼连续梁钢筋混凝土tm31082.73414钢箱梁钢材t3938三 2012年总体计划安排1.工期安排计划工期开始于2012年2月20日-截止于2012年12月30日2分项工程施工进度计划2.1东广场土建工程东广场土建工程拟分四个区平行作业，分别为A、BE、C、D（区域划分见附图1）。每个区域以后浇带为分界点进行流水作业，具体安排如下施工准备：2012年2月20日2012年2月29日2.1.1A区基础、防水、底板、梁：2012年3月1日2012年9月9日A区二层侧墙、柱：2012年4月18日2012年9月16日A区中板、中板梁：2012年5月10日2012年9月26日A区一层侧墙、柱：2012年5月31日2012年10月13日A区顶板、顶板梁：2012年6月18日2012年10月28日A区后浇带施工：2012年6月14日2012年12月30日2.1.2B区基础、防水、底板、梁：2012年3月1日2012年9月11日B区一层侧墙、柱：2012年3月15日2012年8月22日B区顶板、顶板梁：2012年3月28日2012年9月11日B区后浇带施工：2012年5月11日2012年11月11日E区顶板、顶板梁：2012年7月29日2012年8月11日2.1.3C区基础、防水、底板、梁：2012年3月1日2012年9月20日C区二层侧墙、柱：2012年3月29日2012年9月29日C区中板、中板梁：2012年4月11日2012年10月9日C区一层侧墙、柱：2012年4月25日2012年10月18日C区顶板、顶板梁：2012年5月4日2012年10月29日C区后浇带施工：2012年5月29日2012年12月29日2.1.4D区基础、防水、底板、梁：2012年3月1日2012年5月31日D区二层侧墙、柱：2012年3月29日2012年8月29日D区中板、中板梁：2012年4月18日2012年9月13日D区一层侧墙、柱：2012年4月24日2012年9月28日D区顶板、顶板梁：2012年5月16日2012年10月13日D区后浇带施工：2012年9月30日2012年12月13日2.1.5土方回填：2012年8月10日2012年12月1日2.2东广匝道桥工程施工准备：2012年2月20日2012年2月29日承台施工：2012年03月01日2012年05月31日桥墩施工：2012年03月15日2012年08月15日桥台施工：2012年03月15日2012年05月31日钢筋砼箱梁：2012年04月15日2012年09月15日钢箱梁加工：2012年03月01日2012年06月30日钢箱梁安装：2012年05月01日2012年07月30日护栏施工：2012年07月01日2012年10月30日桥面铺装：2012年08月01日2013年04月15日收尾工作：2013年04月15日2013年04月30日2.3西广场、长途客运站、西广场匝道桥待图纸下发后补报。四、关键节点（最迟时间）1、A区3号与地铁接驳要求地铁于2012年8月13号交与我方。2、A区8号与地铁接驳要求地铁于2012年8月1号交与我方。3、A区13号与地铁接驳要求地铁于2012年8月20号交与我方。3、A区18号与地铁接驳要求地铁于2012年8月25号交与我方。4、B区与地铁顶板要求地铁于2012年5月10号7月20号陆续交与我方5、C3区与地铁接驳要求地铁于2012年7月15号前交与我方6、C8区与地铁接驳要求地铁于2012年7月25号交与我方7、D3、D7区与地铁接驳要求地铁于2012年7月30号交与我方8、D11、D15、D19区与地铁接驳要求地铁于2012年7月15号交与我方9、E区与地铁接驳要求地铁于2012年7月31号交与我方进度计划详见附表四 资源配置1.主要材料计划分年（季）度物资供应计划表序号材料名称单位合计2011年2012年2013年四季度一季度二季度三季度四季度一季度1水泥t62251.51000250002500011251.52碎石t10962917614402744027198153砂t2405403864966009660043475.84钢筋t32459.4521.413035.613035.65866.85钢材t4343.81172305.819212.关键施工设备数量和进场计划分年（季）度主要机械设备计划表序号机械名称型号单位2011年2012年2013年四季一季二季三季四季一季1塔式起重机2000KNm套416161682汽车吊25T台5101053履带吊车120 T台114小松挖机200型台5101035装载机Z50型台38826自卸汽车台332027柴油发电机250KW台55558泵车37m台36649砼罐车10立方台815151010钢筋切断机GQF-40台1520201511电焊机BX1-400-2台3060605012切割机22KW台2020202013钢筋弯曲机GW40台1520202014水泵/台1515415数控等离子切割机COMCUT 3100台10108616800T折弯机PPEB-800/80台55551714M长刨边机B8109 14000*80台555518型材校正机H-800台555519精密镗床TPX6113/2台44442020t液压千斤顶台2525252521埋弧焊机MZ(D)-1250台2020202022无气喷涂机GPQ9C台1010101023空压机W-0.9/7台88824喷丸设备套33325手动导链5t套353535353.劳动力计划分年（季）度劳动力组织计划表序号工种2011年2012年2013年四季度一季度二季度三季度四季度一季度1塔吊操作手83232162汽车驾驶员664043吊车司机102020104挖掘机操作手10202065装载机操作手6161646机械修理工121212127钢筋工300300300508电焊工354040209木工3003003005010混凝土工3058582511架子工3015020020012电工1010101013普工1503503501504临时用地与施工用电计划供应本工程的混凝土拌合站在东广场东北侧。占地面积约10000平方米。施工用电采用临电与备用电相结合方案，满足施工现场及搅拌站的用电量。另外配备5台250KW移动式发电机组作为补充。
