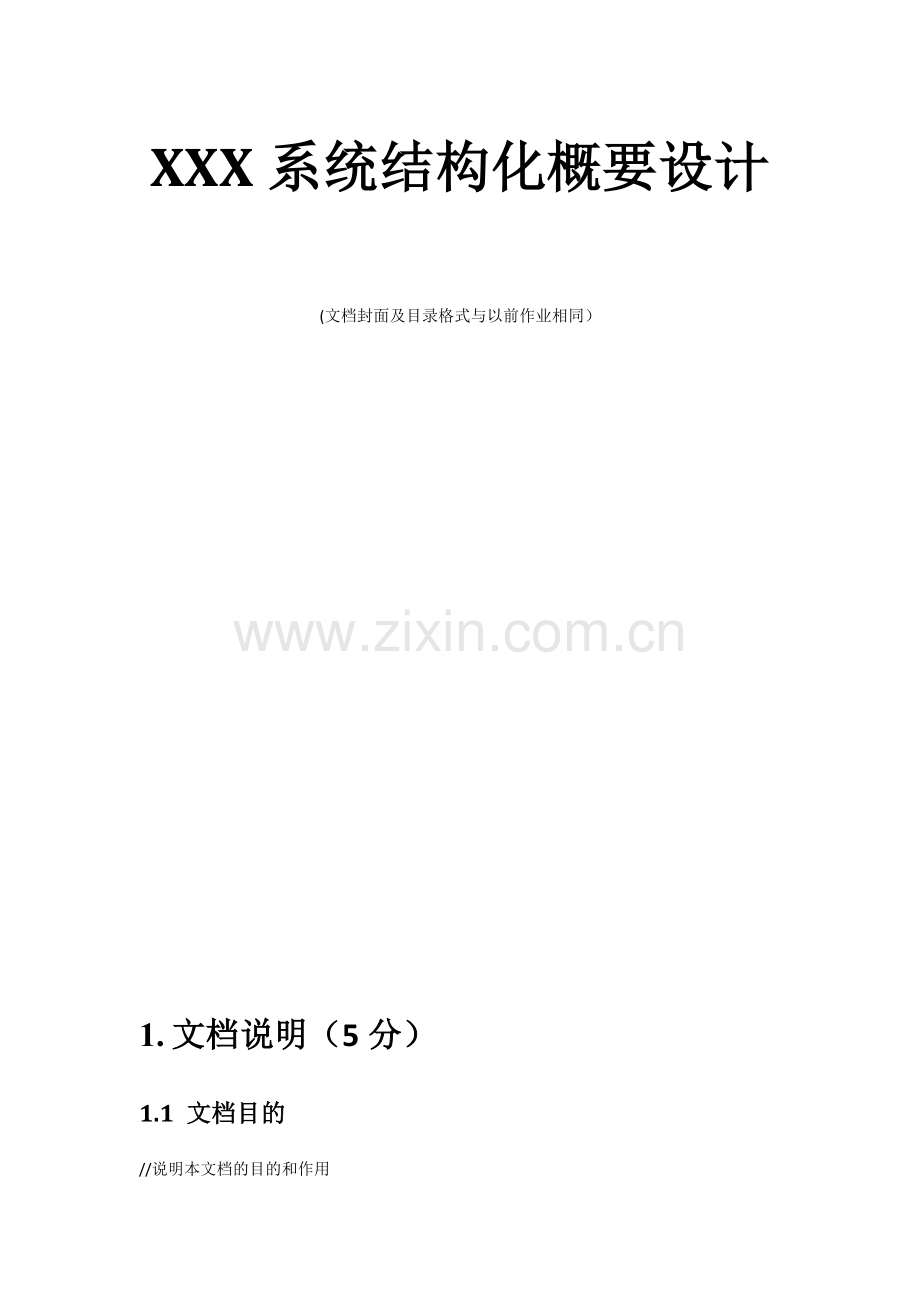

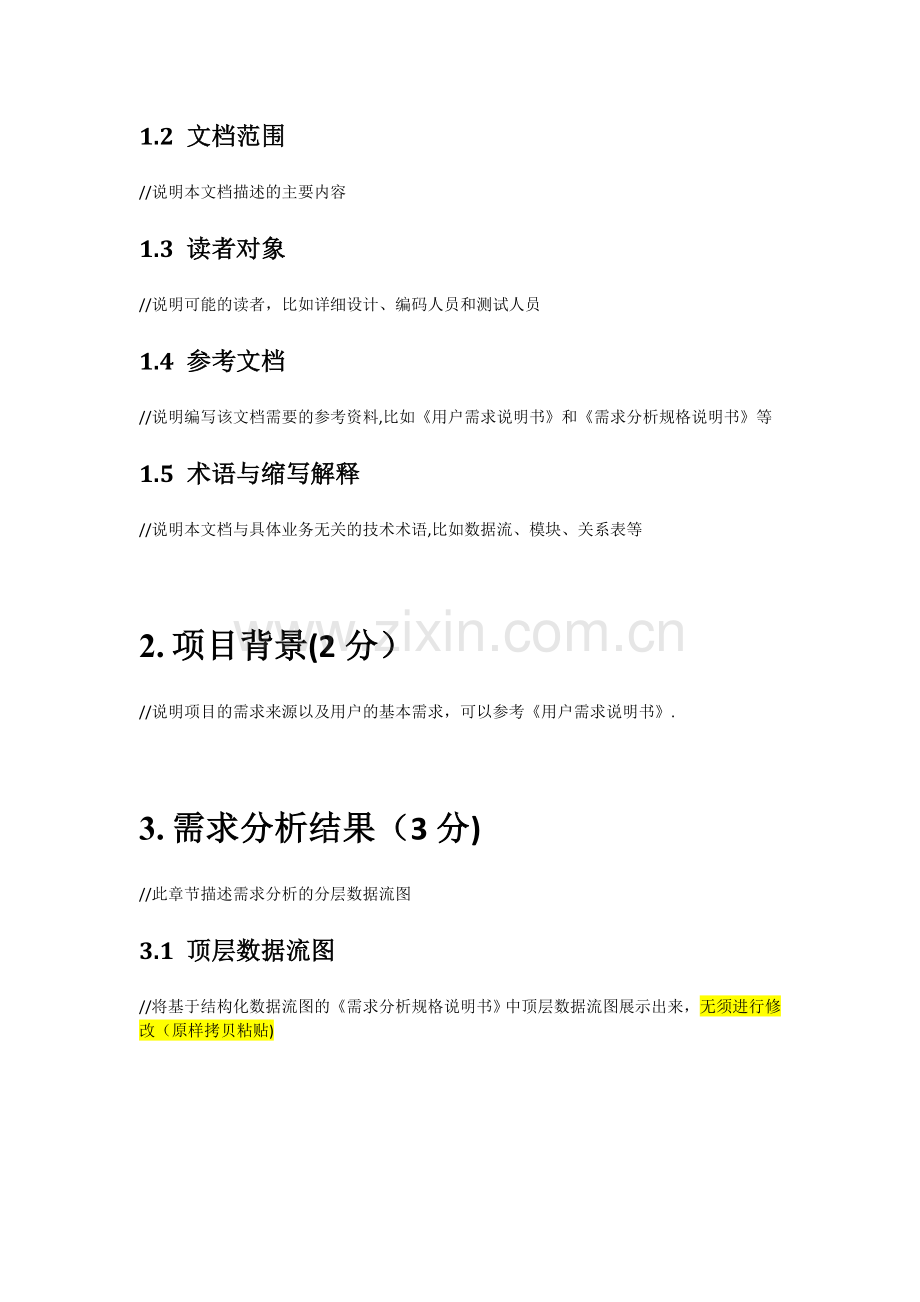

XXX系统结构化概要设计(文档封面及目录格式与以前作业相同）1. 文档说明（5分）1.1 文档目的/说明本文档的目的和作用1.2 文档范围/说明本文档描述的主要内容1.3 读者对象/说明可能的读者，比如详细设计、编码人员和测试人员1.4 参考文档/说明编写该文档需要的参考资料,比如用户需求说明书和需求分析规格说明书等1.5 术语与缩写解释/说明本文档与具体业务无关的技术术语,比如数据流、模块、关系表等2. 项目背景(2分）/说明项目的需求来源以及用户的基本需求，可以参考用户需求说明书.3. 需求分析结果（3分)/此章节描述需求分析的分层数据流图3.1 顶层数据流图/将基于结构化数据流图的需求分析规格说明书中顶层数据流图展示出来，无须进行修改（原样拷贝粘贴)3.2 第一层数据流图3.3 第二层数据流图1. 处理临过期商品子系统3。n 第n层数据流图4. 基于功能需求的初始功能结构图(50分)/结合以上分层的数据流图，将整个系统对应的数据流图划分成多个功能相对独立的子系统，每个子系统由一个或多个结合紧密的加工组成。比如教科书第100页，从“医院就诊管理系统”的第一层数据流图可以看出,它由三个相对功能独立的子系统组成，分别是挂号子系统、问诊子系统、交费取药子系统。4.1 子系统1处理临过期商品子系统1.2.3.4.4.11.2.3.4.4.14.1.1 数据流图(分数占20）4.1.2 功能结构图（分数占50%）/ 画出对应的功能结构图，主模块名字和子系统名字一致4.1.3 功能模块说明（分数占30%）/ 为功能结构图中每一个模块写一份处理说明和一份接口说明,格式如下:1. 模块名字1（与功能结构图中名字相同）(1) 处理说明/ 参见教科书155页7.7.1(2) 接口说明/ 参见教科书155页7.7。2，只需要说明入口参数、返回值、下属模块、上级模块2. 模块名字2(1) 处理说明(2) 接口说明 4.2 子系统2定价子系统4。2。1数据流图4.2。2功能结构图4。2.3 功能模块说明4.3 子系统3商品出库子系统4。3.1数据流图4.3.2功能结构图4.3。3 功能模块说明4.4 子系统4统计信息子系统4。4.1 数据流图4.2。2 功能结构图4。4。3功能模块说明4.5 子系统5商品入库子系统4。5.1 数据流图4.5。2 功能结构图4.5.3功能模块说明4.6 子系统6采购子系统4。6。1 数据流图4。6。2 功能结构图4。6.3 功能模块说明5. 系统级初始功能结构图（10分）/根据上一小节的功能结构图进行归纳和合并，给出一个系统级的初始功能结构图,即需要将第4节中的每个子系统功能结构图合并成一个完整的功能结构图。最简单的合并方式就是设定一个总调度模块，名字和整个系统名字相同，然后下面的第一级模块就是每个子系统的主模块。6. 优化后的系统级功能结构图(10分）（选项，不做不扣分；做了加分，不超过10分）/基于初始功能结构图,进行某些模块的合并和优化,形成最终的可执行的系统结构图，是详细设计和编码的依据7. 数据设计（30分）/ 给出数据库逻辑结构设计，给出系统各个模块需要的全局数据结构7.1 数据库设计（26分)7.1.1. E-R图（2分）/ 将基于结构化数据流图的需求分析规格说明书中ER图直接拷贝过来，无须进行修改，说明出处7.1.2. 数据库表结构（20分)/ 根据ER图，设计出对应的表结构,可参照如下示例:1.2.3.4.5.6.7.7.1.7.1.1.7.1.2.7.1.2.1. 计费参数维护表Tableb_parameterVersion 1.0Purpose用于维护计费系统参数信息，包括数据采集周期、采集方式配置信息Primary Keyservice_idForeign keyIndexNoColumnNULLIlluminationNameTypeLength1service_idchar4not业务类型标识, 2service_serialint用于区别同一数据业务的不同厂家，例如：WAP业务可能存在两个WAP平台,用0、1。来区分7.1.3. 数据表关系(4分）/ 画出数据库表关联关系图7.2 全局数据结构设计（4分)/ 给出系统全局数据结构设计，包括全局常量和全局变量,说明每个数据结构的作用。
