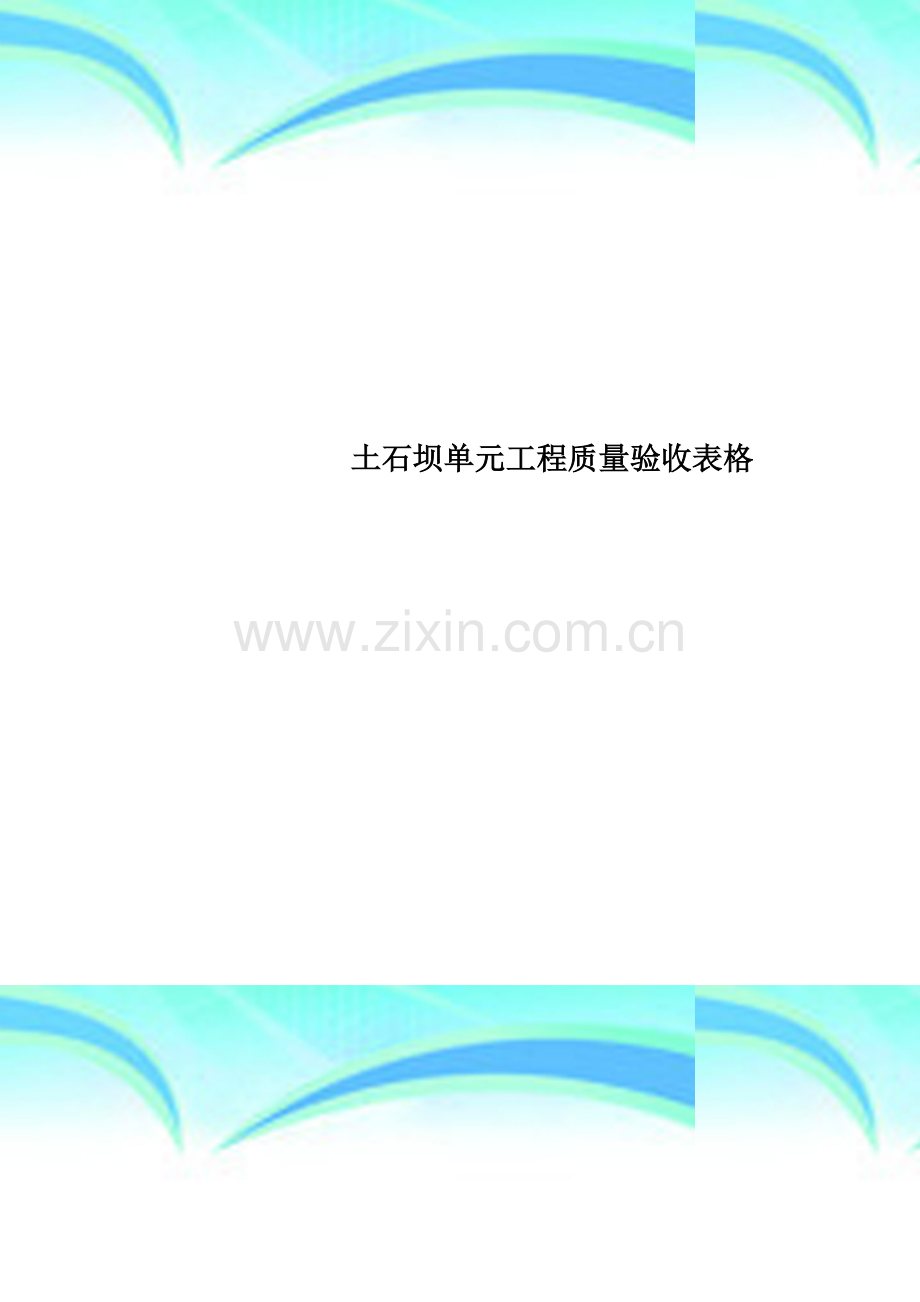

土石坝单元工程质量验收表格

———————————————————————————————— 作者：
———————————————————————————————— 日期：

2

个人收集整理 勿做商业用途

八、碾压式土石坝及砌石坝工程
单元工程质量评定表
（共有51个表式）

本部分的表格系根据水利部、能源部颁发的《水利水电基本建设工程单元工程质量评定标准》SL38—92、《碾压式土石坝施工技术规范》SDJ213—83、《混凝土面板坝堆石坝施工规范》SL49—94、《土石坝碾压式沥青混凝土防渗墙施工规范》SD220-87及《浆砌石坝施工技术规范》SD120—84编制.适用于大中型碾压式土石坝、浆砌石坝工程及虽不属于大中型工程，但坝高大于50米的浆砌石坝工程。其他工程可参照使用。
单元工程或工序质量检验内容按表中所列内容由施工单位自检，建设（监理）单位复核。
检测数量及单元工程、工序质量等级评定标准按照《水利水电基本建设工程单元工程质量等级评定标准》SL38-92规定执行。
表中加“△”者为主要工序.凡在“质量标准”栏中有“设计规定”、“符合设计”者，应注明设计具体规定（要求)。

水利水电工程
土石坝坝基及岸坡处理单元工程质量评定表
表7。1
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施 工 单 位

单元工程名称、部位

评 定 日 期
年 月 日
项
次
工 序 名 称
工 序 质 量 等 级
１
△坝基及岸坡清理

２
防渗体岩基及岸坡开挖

３
△坝基及岸坡地质构造处理

４
△坝基及岸坡渗水处理

评 定 意 见
单元工程质量等级
全部工序质量达合格标准,其中 达到优良标准。

施
工
单
位

建监
设理
单
位

水利水电工程
坝基及岸坡清理工序质量评定表
表7.1—1
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施 工 单 位

单元工程名称、部位

检 验 日 期
年 月 日
项
次
保 证 项 目
质 量 标 准
检 验 记 录
1
坝基及岸坡清理
树木、草皮、树根、乱石、坟墓以及各种建筑物全部清除.水井、泉眼、地道、洞穴等已按设计要求处理

２
坝基及岸坡的清除及处理
粉土、细砂、淤泥、腐植土、泥炭全部清除;对风化岩石、坡积物、残积物、滑坡体等已按设计要求处理

３
地质探孔、坚井、平洞、试坑的处理
符合设计要求

项
次
允许偏差项目
设计值
(m）
允 许 偏 差
(cm）
实 测 值
合格数
（点)
合格率
(%）
人工
施工
机械
施工
１
长、宽

＋50
－0
＋100
－0

２
清理边坡

不陡于
设计边坡

评 定 意 见
工序质量等级

施
工
单
位

建监
设理
单
位

水利水电工程
防渗体岩基及岸坡开挖工序质量评定表
表7.1—2
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施 工 单 位

单元工程名称、部位

检 验 日 期
年 月 日
项
次
保 证 项 目
质 量 标 准
检 验 记 录
１
岩基及岸坡开挖
符合设计要求

２
基础面处理
无松动岩块、悬挂体、陡坎、尖角等，且无爆破影响裂缝

３
保护层开挖
严格按设计或规范要求控制炮孔深度和装药量；底部保护层厚度大于1。5m

项
次
允许偏差
项　　目
质 量 标 准
检 验 记 录
质量等级
合 格
优 良
合格
优良
１
坝基开挖岩面
开挖面平顺，局部出现反坡及不平顺岩面已用混凝土填平补齐
开挖平整，无反坡及陡于设计要求的坡度

２
基坑开挖边坡
边坡稳定,无反坡，无松动岩石
边坡稳定，无反坡，无松动岩石，且坡面平整

项
次
允许偏差
项 目
设计
值
(cm）
允许
偏差
（cm）
实 测 值
合格
数
（点）
合格
率
（％）
１
标高

—10 ～
＋30

２
坡面局部超欠挖，坡面斜长15m以内

-20～
＋30

坡面斜长15m以上

-30~
＋50

３
长、宽边线范围

0~
+50

评 定 意 见
工序质量等级

施
工
单
位

建监
设理
单
位

水利水电工程
坝基及岸坡地质构造处理工序质量评定表
表7。1—3
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施 工 单 位

单元工程名称、部位

检 验 日 期
年 月 日
项
次
保 证 项 目
质 量 标 准
检 验 记 录
１
坝基、岸坡地质构造处理
岩石节理、裂隙、断层或构造破碎带已按设计要求处理

２
地质构造处理的灌浆工程
符合设计要求和《水工建筑水泥灌浆施工技术规范》SL62-94规定

项
次
基本项目
质 量 标 准
检 验 记 录
质量等级
合 格
优 良
合格
优良
１
岩石裂隙与节理处理
处理方法符合设计,节理、裂隙内的充填物冲洗干净,回填水泥浆、水泥砂浆、混凝土饱满密实
前部分同合格，无干缩裂缝，裂隙周边无松动岩体，外观平整、周边整洁

２
断层或破碎带的处理
开挖宽度、深度符合设计，边坡稳定，回填混凝 土 密实,无深层裂缝,蜂窝麻面面积不 大 于0.5％，蜂窝进行处理
开挖宽度、深度符合设计，边坡稳定，回填混凝土密实，无裂缝无蜂窝麻面，无反坡、无浮石、基面清理干净，表面平整

评 定 意 见
工序质量等级

施
工
单
位

建监
设理
单
位

水利水电工程
坝基及岸坡渗水处理工序质量评定表
表7。1-4
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施 工 单 位

单元工程名称、部位

检 验 日 期
年 月 日
项
次
保证项目
质 量 标 准
检 验 记 录
１
渗水处理
渗水已妥善排堵，基坑中无积水

项
次
基本项目
质 量 标 准
质量等级
合 格
优 良
检 验 记 录
合格
优良
１
经过处理的坝基与岸坡渗水
在回填土或浇筑混凝土范围内水源基本切断,无积水、无明流
在回填土或浇筑混凝土范围内水源切断,无积水、无明流，岩石整洁

评 定 意 见
工序质量等级

施
工
单
位

建监
设理
单
位

水利水电工程
土质防渗体填筑单元工程质量评定表
表7。2
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施 工 单 位

单元工程名称、部位

评 定 日 期
年 月 日
项
次
工 序 名 称
工 序 质 量 等 级
１
△结合面处理

２
卸料及铺填

３
△压实

４
接缝处理

评 定 意 见
单元工程质量等级
全部工序质量达合格标准，其中 达优良标准。

施
工
单
位

建监
设理
单
位

水利水电工程
土石坝土质防渗体结合面处理工序质量评定表
表7。2-1
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施 工 单 位

单元工程名称、部位

检 验 日 期
年 月 日
项
次
保 证 项 目
质 量 标 准
检 验 记 录
１
防渗体填筑前
基础处理已验收合格

２
防渗铺盖、均质坝地基
按规定、设计要求处理

３
上下层铺土间结合层面
禁止撒入砂砾、杂物以及车辆在层面上重复辗压

项
次
基本项目
质 量 标 准
质量等级
合 格
优 良
检 验 记 录
合格
优良
１
与土质防渗体接合的岩面以及混凝土面处理
岩石、混凝土表面的浮渣、污物、泥土、乳皮、粉尘、油毡等清除干净；渗水排干.接触岩面,混凝土面上保持湿润，涂刷泥浆或粘土水泥砂浆回填及时，无风干现象
岩石、混凝土表面清理干净,回填面湿润,无局部积水。浆液均匀稠度一致，涂刷均匀，无空白，回填及时，无风干现象

２
上下层铺土之间的结合层面处理
表面松土、砂砾及其它杂物清除干净,保持湿润，根据需要刨毛、且深度、密度符合要求
表面松土、砂砾及其它杂物彻底清除，湿润均匀，无积水、无空白、刨毛深度、密度符合设计，无团块，无空白

评 定 意 见
工序质量等级

施
工
单
位

建监
设理
单
位

水利水电工程
土石坝土质防渗体卸料及铺填工序质量评定表
表7.2—2
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施 工 单 位

单元工程名称、部位

检 验 日 期
年 月 日
项
次
保 证 项 目
质 量 标 准
检 验 记 录
１
上坝土料
粘粒含量、含水量、土块直径、砾质粘土的粗粒含量、粗粒最大粒径，符合设计和《施工规范》；严禁冻土上坝

２
卸 料
按设计和规范要求卸料，及时平料，均衡上升,施工面平整、层次清楚；上下层分段位置错开；铺料表面保持湿润

３
均质坝铺土
上下游坝坡留足余量,防渗铺盖在坝体内部分与心墙或斜墙同时铺筑，防渗 体在坝内无纵缝

项
次
基本项目
质 量 标 准
质量等级
合 格
优 良
检 验 记 录
合格
优良
１
土料铺料
摊铺后的土料厚度均匀，表面基本平整,无土块（或粗粒)集中
摊铺后的土料，厚度均匀，表面平整,无粗粒集中,边线整齐

项
次
允许偏差
项 目
允许偏差
(cm）
实 测 值
合格
数
（点）
合格
率
（％）
１
铺土厚度(平整后，压实前）
-5， +0

２
铺填边线
人工施工：—5~+10
机械施工:—5～+30

评 定 意 见
工序质量等级

施
工
单
位

建监
设理
单
位

水利水电工程
土石坝土质防渗体压实工序质量评定表
表7。2-2
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施 工 单 位

单元工程名称、部位

检 验 日 期
年 月 日
项
次
保 证 项 目
质 量 标 准
检 验 记 录
１
土质防渗体开工前进行碾压试验
土料的含水量高于或低于施工含水量的上、下限值时，进行含水量调整的工艺试验，施工碾压必须严格控制压实参数和操作规程

２
基槽填土
从低洼处开始，保持填土面始终高出地下水水面;靠近岸坡、结构物边角处的填土用小型或轻型机具压实，当填土具有足够的长、宽、厚度时，可使用大型压实机具

项
次
基本项目
质 量 标 准
检 验 记 录
质量等级
合 格
优 良
合格
优良
１
防渗体压碾后的干密度（干容重）
合格率≥90％，不合格率样不得集中，最小值不低于设计干密度的0.98倍
合格率≥95％，不合格率样不得集中，最小值不低于设计干密度的0.98倍

２
土料碾压
无漏压、表面平整，个别弹簧起皮、脱空和剪力破坏部分已妥善处理
无漏压、表面平整，无弹簧、起皮、脱空和剪力破坏现象

评 定 意 见
工序质量等级

施
工
单
位

建监
设理
单
位

水利水电工程
土石坝土质防渗体接缝处理工序质量评定表
表7.2-4
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施 工 单 位

单元工程名称、部位

检 验 日 期
年 月 日
项
次
保 证 项 目
质 量 标 准
检 验 记 录
１
接缝处理
斜墙和窄心墙内不得留有纵向接缝，所有接缝接合坡面不陡于1:3,高差不超过15m,与岸坡接合坡度应符合设计要求。均质土坝纵向接缝应采用不同高度的斜坡和平台相间形式，坡度与平台宽度满足稳定要求，平台间高差不大于15m

２
防渗体内纵横接缝的坡面处理
严格进行削坡、润湿、刨毛，保证接合质量

项
次
基本项目
质 量 标 准
检 验 记 录
质量等级
合 格
优 良
合格
优良
３
坡面接合
填土含水量在允许范围内，铺土均匀,表面平整，无团块集中，无风干，碾压层平整密实，无明显拉裂和起皮现象,压实合格率≥90％
填土含水量在允许范围内的上限，铺土均匀、表面平整、无团块、无风干，碾压层平整密实，无拉裂和起皮现象，压实合格率≥90%

评 定 意 见
工序质量等级

施
工
单
位

建监
设理
单
位

水利水电工程
土石坝混凝土面板单元工程质量评定表
表7。3
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施 工 单 位

单元工程名称、部位

评 定 日 期
年 月 日
项
次
工 序 名 称
工 序 质 量 等 级
１
基面清理

２
模 板

３
钢筋(同表1。5-3)

４
△止水及伸缩缝

５
△混凝浇筑

评 定 意 见
单元工程质量等级
全部工序质量达合格标准,其中 达到优良标准。

施
工
单
位

建监
设理
单
位

水利水电工程
土石坝混凝土面板基面清理工序质量评定表
表7.3—1
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施 工 单 位

单元工程名称、部位

检 验 日 期
年 月 日
项
次
保 证 项 目
质 量 标 准
检 验 记 录
１
趾板基础、垫层防护层
验收合格后，可进行基面清理

项
次
基本项目
质 量 标 准
检 验 记 录
质量等级
合 格
优 良
合格
优良
１
趾板基础清理
仓面无松动岩石、无浮渣、无杂物、无积水、岩面洁净
仓面无松动岩石无浮渣、无杂物、无积水、岩体无爆破裂缝，岩面平整无陡坎、清洗干净

２
垫层防护层清理
检验合格,表面较平整,浮渣,杂物清除干净,表面湿润
检验合格，表面平整、稳定，浮渣、杂物清除干净，表面湿润、均匀

项
次
允许偏差
项 目
设
计
值
允许偏差
(cm)
实 测 值
合格
数
（点)
合格
率
(％)
１
垫层坡面平整度

按3×3m网格量偏差≤5

评 定 意 见
工序质量等级

施
工
单
位

建监
设理
单
位

水利水电工程
土石坝混凝土面板滑模制作及安装、滑模轨道
安装工序质量评定表
表7.3—2
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施 工 单 位

单元工程名称、部位

检 验 日 期
年 月 日
项
次
保 证 项 目
质 量 标 准
检 验 记 录
１
滑模结构及牵引系统，模板及支架
牢固可靠，有安全装置，有足够的稳定性，刚度和强度

项
次
基本项目
质 量 标 准
检 验 记 录
质量等级
合 格
优 良
合格
优良
１
滑模的质量
表面清理比较干净，无附着物
表面清理干净,无任何附着物，表面光滑

项
次
允许偏差项目
设计
值
（m）
允许
偏差
(mm）
实 测 值
合格
数
（点)
合格
率
（％)
１
外形尺寸

±10

２
对角线长度

±6

３
扭曲

4

４
表面局部不平度

3/m

５
滚轮及滑道间距

±10

６
轨道安装高程

±5

７
轨道安装中心线

±10

８
接头处轨面错位

2

评 定 意 见
工序质量等级

施
工
单
位

建监
设理
单
位

水利水电工程
土石坝混凝土面板止水片(带)制作及安装工序质量评定表
表7。3-3
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施 工 单 位

单元工程名称、部位

检 验 日 期
年 月 日
项
次
保 证 项 目
质 量 标 准
检 验 记 录
１
止水、伸缩缝的结构形式、原材料
符合设计，未经鉴定的新材料不
得用于主体工程

２
止水片(带)架设
位置准确、牢固可靠,无损坏。

项
次
基本项目
质 量 标 准
检 验 记 录
质量等级
合 格
优 良
合格
优良
１
止水片（带）安装
位置准确、平直、表面洁净金属止水片与塑胶垫片连接较好，填充沥青饱满
位置准确、平直、表面边角整齐洁净、金属止水片与塑胶垫片连接紧密,填充沥表饱满密实

２
焊接及粘接长度
焊接及粘接符合设计、焊接或粘接紧密无空洞、无脱离
焊接或粘接长度符合设计，接缝焊接或粘接紧密表面光滑、无裂纹、无空洞、无脱离、外型美观

３
伸缩缝处理(包括混凝土面处理及表面嵌缝)
混凝土表面平整，无蜂窝麻面、起皮、起砂；稀料涂刷均匀结合紧密；填料工艺符合设计
混凝土表面必须平整、无蜂窝麻面起皮、起砂;稀料涂刷均匀；嵌涂缝材料工艺合理,断面符合要求

项
次
允许偏差项目
设计
值
允 许 偏 差 （mm)
实 测 值
合格
数
（点)
合格
率
（%）
金属止水
塑料止水
１
宽度

±5
±5

２
凸体及翼缘弯起高度

±2

３
桥部圆孔直径

±2

４
搭接长度

0~+20
0~+50

５
中心线安装偏差

±5
±5

６
两翼缘倾斜

±5
±10

评 定 意 见
工序质量等级

施
工
单
位

建监
设理
单
位

水利水电工程
土石坝混凝土面板浇筑工序质量评定表
表7。3—4
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施 工 单 位

单元工程名称、部位

检 验 日 期
年 月 日
项
次
保 证 项 目
质 量 标 准
检 验 记 录
１
配合比及施工质量原材料与抗压强度的离差系数
满足设计抗压、抗渗、抗冻、抗腐蚀要求；符合设计要求及有关规定

２
特殊要求
采用滑模，混凝土连续浇筑，不允许仓面混凝土有初凝现象,否则按冷缝处理

３
混凝土表面
无蜂窝、孔洞及露筋

４
面板裂缝
无贯穿性裂缝

项
次
基本项目
质 量 标 准
检 验 记 录
质量等级
合 格
优 良
合格
优良
１
坍落度
混凝土稠度基本均匀，坍落度偏离设计中值不大于2cm
混凝土稠度均匀坍落度偏度设计中值不大于1cm

２
入仓混凝土（每层铺厚不大于30cm）
铺料及时、均匀，层厚符合规定,仓面平整，无明显骨料集中现象
铺料及时、均匀层厚符合规定，仓面平整，钢筋无凝固水泥浆等除附着物，无骨料集中现象

３
混凝土振捣
振捣基本均匀、密实
振捣均匀、密实，侧模、止水附近的混凝土捣实仔细

４
混凝土脱模后
脱 模混凝土基本不出现鼓胀，拉裂现象，局部不平整及时抹平
表面无鼓胀、拉裂现象、表面抹面及时、均匀、外观光滑平整

５
混凝土养护
养护及时，在规定28天内保持面板表面湿润
对新脱模的混凝土进行有效保护，养护及时,在规定28天内面板表面保持湿润，无时干时现象,无裂缝

６
麻面
面积＜0.5％
无

７
表面裂缝
受压区有少量＜0。3mm发状缝,受拉区有少量
无

项
次
允许偏差
项 目
设
计
值
允许偏差
（mm）
实 测 值
合格
数
(点）
合格
率
（%)
１
面板厚度

—50-+100

２
表面平整度

±30

评 定 意 见
工序质量等级

施
工
单
位

建监
设理
单
位

水利水电工程
沥青混凝土心墙单元工程质量评定表
表7。4
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施 工 单 位

单元工程名称、部位

评 定 日 期
年 月 日
项
次
工 序 名 称
工 序 质 量 等 级
１
基础面处理与沥青混凝土结合层面处理

２
模板

３
沥青混凝土制备

４
沥青混凝土的摊铺与碾压

评 定 意 见
单元工程质量等级
全部工序质量达合格标准,其中 达到优良标准。跨心墙单元工程钻孔取样的容重 ,渗透系数

施
工
单
位

建监
设理
单
位

水利水电工程
基础面处理与沥青混凝土结合层面处理工序质量评定表
表7。4—1
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施 工 单 位

单元工程名称、部位

检 验 日 期
年 月 日
项
次
保 证 项 目
质 量 标 准
检 验 记 录
１
心墙与基础接合面
清扫干净,均匀喷涂一层稀释沥青（或乳化沥青)，混凝土表面烘干燥

２
上下层施工间歇时间
不超过48h

项
次
基本项目
质 量 标 准
检 验 记 录
质量等级
合 格
优 良
合格
优良
１
稀释沥青、乳化沥青、沥青胶、橡胶沥青的配料、涂抹厚度、贴服牢固程度
配料比例正确;稀释沥青（乳化沥青）涂抹均匀无空白；沥青胶（或橡胶沥青胶）涂抹厚度基本符合设计要求，无鼓包无流淌，贴服牢固
配料比例准确;稀释沥青（或乳化沥青）涂抹均匀,无空白、无团块、色泽一致，沥青胶(或橡胶沥青胶）涂抹厚度符合设计，贴服牢靠，无鼓包、无流淌、表面平整光顺

２
层面处理
层面清理干净，无杂物，无水珠层面下1cm处温度不低于70℃
层面清理干净，无杂物、无水珠，且平整光顺，返油均匀,层面下1cm处温度不低于70℃，各点温差不大于10℃

评 定 意 见
工程质量等级

施
工
单
位

建监
设理
单
位

水利水电工程
沥青混凝土心墙模板工序质量评定表
表7。4—2
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施 工 单 位

单元工程名称、部位

检 验 日 期
年 月 日
项
次
保证项目
质 量 标 准
检 验 记 录
１
模板架立
牢固,不变形，拼接严密

项
次
基本项目
质 量 标 准
检 验 记 录
质量等级
合 格
优 良
合格
优良
１
模板缝隙、平直度、表面处理
搭接缝隙不大于3mm,平直度差值不大于2cm,板面沥青混凝土残渣清除,涂抹脱膜剂
搭接缝隙不大于1mm,平直度差值不大于1cm，板面沥青砼残渣清除干净，表面光滑脱模剂涂抹均匀无空白

项
次
允许偏差项目
设计
值
允许偏差
(mm)
实 测 值
合格
数
（点）
合格
率
(％)
１
中心线与心墙轴线（立模后）

±10

２
内侧间距

±20

评 定 意 见
工　程　质　量　等　级

施
工
单
位

建监
设理
单
位

水利水电工程
沥青混凝土制备工序质量评定表
表7.4—3
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施 工 单 位

单元工程名称、部位

检 验 日 期
年 月 日
项
次
保 证 项 目
质 量 标 准
检 验 记 录
１
沥青、骨料、填料、掺料
符合《规范》、设计要求和有关规定

２
配合比（施工）、投料顺序，拌合时间
配合比符合设计,拌和符合《规范》要求

３
机口出料
色泽均匀，稀稠一致，无花白料、无黄烟及其他异常现象

项
次
允许偏差项目
设计
值
允许偏差
实 测 值
合格
数
(点)
合格
率
(％)
１
原
材
料
加
热
沥青加热

±10℃

矿料加热

±10℃

填料掺料加热

±20℃

２
配
料
粗骨料

±2。0％

细骨料

±2.0％

填料（掺料）

±1％

沥青

±0.5％

３
出机温度，沥青混合料拌合后的出机温度

上限不大于185℃下限满足现场碾压

评 定 意 见
工　程　质　量　等　级

施
工
单
位

建监
设理
单
位

水利水电工程
心墙沥青混凝土的摊铺与碾压工序质量评定表
表7。4—4
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施 工 单 位

单元工程名称、部位

检 验 日 期
年 月 日
项
次
保 证 项 目
质 量 标 准
检 验 记 录
１
虚铺厚度及碾压遍数
符合设计要求和《规范》规定

项
次
基本项目
质 量 标 准
检 验 记 录
质量等级
合 格
优 良
合格
优良
１
碾压后沥青混凝土
表面平整，心墙宽度符合设计（无缺损)表面返油，无异常现象
表面平整，心墙边线平直，宽度符合设计，表面返油，色泽均匀光亮,无异常常现象

项
次
允许偏差
项 目
设
计
值
(cm)
允许偏差
（cm）
实 测 值
合格
数
（点)
合格
率
(％)
１
心墙厚度

不 大 于10％的心墙厚度

评 定 意 见
工　程　质　量　等　级

施
工
单
位

建监
设理
单
位

水利水电工程
沥青混凝土面板整平层(含排水层)单元工程质量评定表
表7。5
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施 工 单 位

单元工程名称、部位

评 定 日 期
年 月 日
项
次
保 证 项 目
质 量 标 准
检 验 记 录
１
沥青、矿料、乳化沥青
符合《规范》、设计规定

２
原材料配合比、铺筑工艺
符合《规范》和设计规定

３
铺筑时
垫层(含防渗底层)已质检合格。喷
涂的乳化沥青或稀释沥青已干燥

项
次
基本项目
质 量 标 准
检 验 记 录
质量等级
合 格
优 良
合格
优良
１
沥青混凝土的渗透系数
合格率≥80%
合格率≥85％

２
沥青混凝土的孔隙率
合格率≥80％
合格率≥85%

项
次
允许偏差项目
设计
值
（kg)
允许偏差
实 测 值
合格
数
(点)
合格
率
(%)
１
沥青配合比:
沥青用量
粒径0.074mm
以上各级骨料
粒径0.074mm
以下填料

±0.5％
±2.0％
±1。0％

２
机口与摊铺碾压温度按现场试验确定一般控制范围
机口
160℃

±25℃

初碾
110℃

＞0℃

终碾
80℃

＞0℃

３
铺筑层压实厚度，按设计厚度计

(-15－0）％

４
铺筑层面平整度,在2m范围起伏差

不小于
10mm

评 定 意 见
单元工程质量等级
保证项目符合质量标准；基本项目全部符合合格标准,其中有 ％项达到优良标准;允许偏差项目各项实测点合格率为 ％

施
工
单
位

建监
设理
单
位

水利水电工程
沥青混凝土面板防渗层单元工程质量评定表
表7.6
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施 工 单 位

单元工程名称、部位

评 定 日 期
年 月 日
项
次
保 证 项 目
质 量 标 准
检 验 记 录
１
沥青、矿料、掺料乳化沥青
符合《规范》和设计要求

２
原材料配合比出机口沥青混合料及温度
符合《规范》和设计规定

３
防渗层层间处理
符合《规范》规定

４
铺筑层间的坡向或水平接缝
相互错开,无上下通缝

５
沥青混凝土防渗层表面
无裂缝、流淌与鼓包

项
次
基本项目
质 量 标 准
检 验 记 录
质量等级
合 格
优 良
合格
优良
１
沥青混凝土的渗透系数
合格率≥90％
合格率≥95%

２
沥青混凝土的孔隙率
合格率≥90％
合格率≥95％

项
次
允许偏差项目
设计
值
允许偏差
实 测 值
合格
数
(点)
合格
率
（％）
１
沥青配合比：
沥青用量
粒径0。074mm
以上各级骨料
粒径0.074mm
以下填料

±0。5％
±2.0％
±1.0%

２
机口与摊
铺碾压温
度按现场
试验确定
一般控制
范围
机口
160℃
±25℃

初碾
110℃
＞0℃

终碾
80℃
＞0℃

３
铺筑层的施工接缝错距
上下层水平接缝错距1m

0－20cm

上下层条幅坡向接缝错距（以1/n条幅宽计）

0－20cm

４
铺筑层压实厚度,按设计厚度计

（—10～0）%

５
铺筑层面平整度，在2m范围起伏差

不小于
10mm

评 定 意 见
单元工程质量等级
保证项目全部符合质量标准；基本项目全部符合合格标 准,其中有 ％项达到优良标准；允许偏差项目各项实测点合格率为 　%

施
工
单
位

建监
设理
单
位

水利水电工程
沥青混凝土面板封闭层单元工程质量评定表
表7.7
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施 工 单 位

单元工程名称、部位

评 定 日 期
年 月 日
项
次
保 证 项 目
质 量 标 准
检 验 记 录
１
原材料配合比，施工工艺
符合《规范》、设计要求

２
封闭层铺抹
在防渗层质检合格后，表面洁净、干燥

３
封闭层
无鼓泡、脱层、流淌

项
次
基本项目
质 量 标 准
检 验 记 录
质量等级
合 格
优 良
合格
优良
１
沥青胶软化点
合格率≥
