电功率分类测验.doc

电功率分类练习
题型一、电能表问题
例1、接在家庭电路中的电能表，盘面上标有“220V2A”、“3000R/kWh”字样，在计数器上显示的数字为（右图所示），则它的额定电压为____V，电能表允许通过的最大电流是____A，电路中允许接入用电器的最大功率是____瓦，若接“220V 60W”的灯泡___盏。若安装时表的示数为零，则到现在为止，已消耗了____焦的电能，电能的铝盘已转了___转。如果测得铝盘在12分钟内转动60圈，则在电路中所接入用电器的总功率为____瓦。
1、一只家用电能表标着3000r/kW.h，这表示每消耗1kW.h的电能。现在室内只接了灯泡，测出转盘3min内转了15转。利用这些数据，算出灯泡在这段时间消耗的电能是_____ kW.h=__________，灯泡的功率是________W。
2．你家电能表的示数上月末是　，本月表的示数如图所示．若电价为0.6元/度，本月应交电费为 ；为了利用这个快速测量某个用电器的电功率，可以让用电器单独工作1min，观察到电能表转盘转了n转，那么这台用电器电功率的式子是P= W．
3．如图所示是一个同学家里的电能表，电能表上所显示的数值反映了他家5月初的用电情况，这时的示数为 KW•h；如果的表盘转动300圈，则实际消耗的电能是 J；从电能表上可以看出，这个同学家接入用电器的功率最多允许达到 W．
4．小明想利用电能表测出家中微波炉的功率．他观察到电能表上标有1600imp/kw•h（imp的含义是闪烁次数），当电路中只有微波炉工作时，测出0.5min内指示灯闪烁32次，0.5min内微波炉耗电 kW•h，它的功率为 W．
题型二、实际功率问题
例2、把一个标有“36V、36W”的灯泡接在电压为24V的电源上使用，该灯泡的实际功率是多少？

1、标有“220V　100W”字样的灯泡接在220V电压，灯泡消耗的实际功率为 W，实际电流是 A ；而如果电压换成110V的电路中，灯泡的实际功率是 W，实际电流是 A．

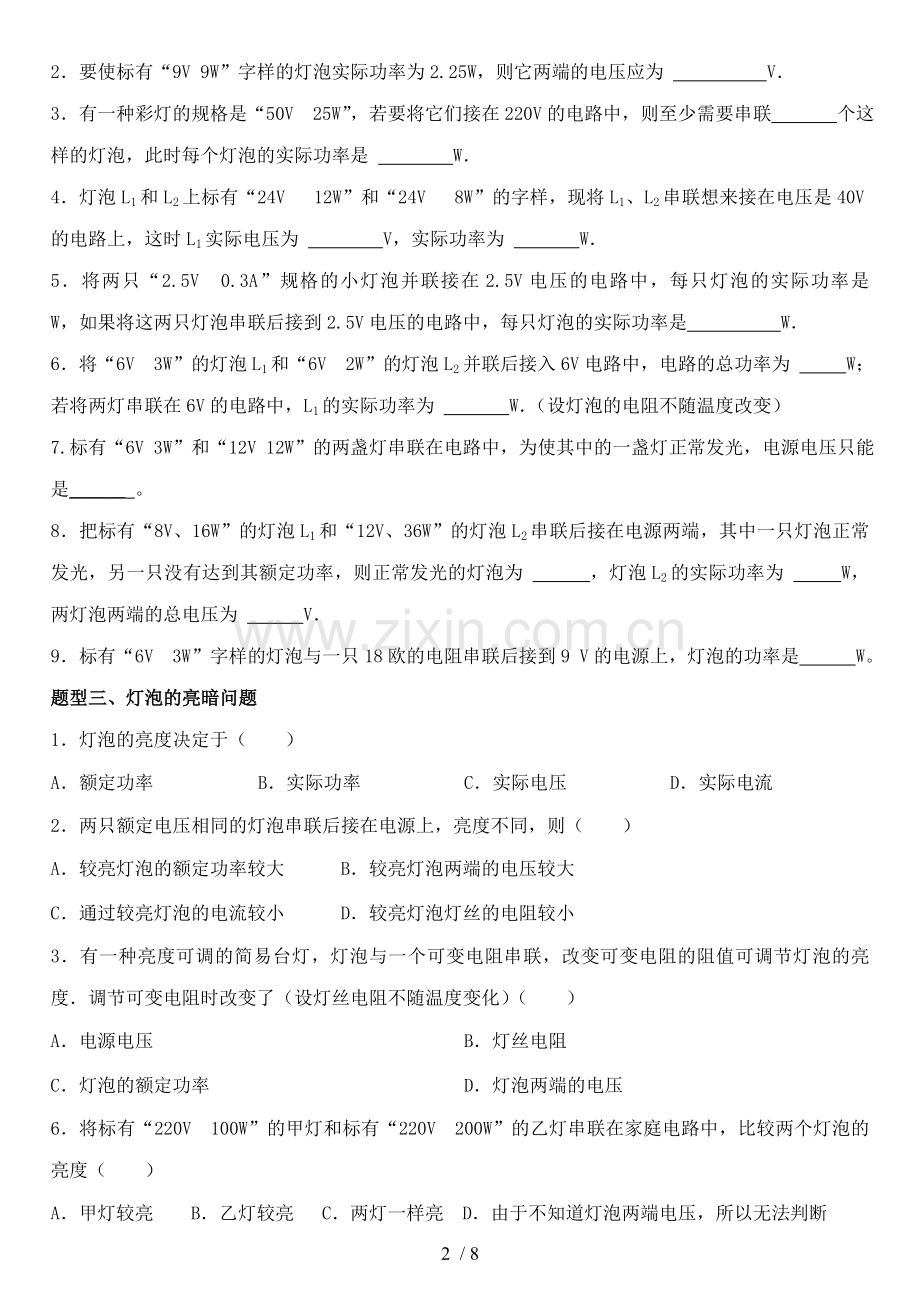

2．要使标有“9V 9W”字样的灯泡实际功率为2.25W，则它两端的电压应为 V．
3．有一种彩灯的规格是“50V 25W”，若要将它们接在220V的电路中，则至少需要串联 个这样的灯泡，此时每个灯泡的实际功率是 W．
4．灯泡L1和L2上标有“24V 12W”和“24V 8W”的字样，现将L1、L2串联想来接在电压是40V的电路上，这时L1实际电压为 V，实际功率为 W．
5．将两只“2.5V 0.3A”规格的小灯泡并联接在2.5V电压的电路中，每只灯泡的实际功率是 W，如果将这两只灯泡串联后接到2.5V电压的电路中，每只灯泡的实际功率是 W．
6．将“6V 3W”的灯泡L1和“6V 2W”的灯泡L2并联后接入6V电路中，电路的总功率为 W；若将两灯串联在6V的电路中，L1的实际功率为 W．（设灯泡的电阻不随温度改变）
7.标有“6V 3W”和“12V 12W”的两盏灯串联在电路中，为使其中的一盏灯正常发光，电源电压只能是＿＿＿ 。
8．把标有“8V、16W”的灯泡L1和“12V、36W”的灯泡L2串联后接在电源两端，其中一只灯泡正常发光，另一只没有达到其额定功率，则正常发光的灯泡为 ，灯泡L2的实际功率为 W，两灯泡两端的总电压为 V．
9．标有“6V 3W”字样的灯泡与一只18欧的电阻串联后接到9 V的电源上，灯泡的功率是 W。
题型三、灯泡的亮暗问题
1．灯泡的亮度决定于（　　）
A．额定功率
B．实际功率
C．实际电压
D．实际电流
2．两只额定电压相同的灯泡串联后接在电源上，亮度不同，则（　　）
A．较亮灯泡的额定功率较大 B．较亮灯泡两端的电压较大
C．通过较亮灯泡的电流较小 D．较亮灯泡灯丝的电阻较小
3．有一种亮度可调的简易台灯，灯泡与一个可变电阻串联，改变可变电阻的阻值可调节灯泡的亮度．调节可变电阻时改变了（设灯丝电阻不随温度变化）（　　）
A．电源电压
B．灯丝电阻
C．灯泡的额定功率
D．灯泡两端的电压
6．将标有“220V 100W”的甲灯和标有“220V 200W”的乙灯串联在家庭电路中，比较两个灯泡的亮度（　　）
A．甲灯较亮 B．乙灯较亮 C．两灯一样亮 D．由于不知道灯泡两端电压，所以无法判断
7．把额定电压相同、额定功率分别为40W、60W的两只个灯泡串联后接在电源上，若此时两只灯都发光，则其亮度的比较为（　　）
A．额定功率是40W的灯泡较亮 B．额定功率是60W的灯泡较亮
C．两只灯泡一样亮 D．无法判断
8．学校电工师傅在布置元旦晚会的会场时，不小心将两个“PZ220-40”的灯泡串联后再接入220V的电路中，这两个灯泡工作时的亮度及每个灯泡的功率是（　　）
A．比正常时暗，20W
B．比正常时暗，10W
C．亮度不变，40W
D．比正常时亮，80W
9、有三盏白炽灯，甲标有“PZ220—15”，乙标有“PZ220—40”，丙标有“PZ220—100”，将它们接在家庭电路中，正常工作时的发光情况是：（ ）
A、甲灯最亮 B、乙灯最亮 C、丙灯最亮 D、一样亮

10．甲、乙两个灯泡分别标有“220V、40W”和“220V、60W”字样，串联在220V电源上，发光亮度大的是灯泡 ．如果两灯泡钨丝长短一样，则钨丝较粗的是灯泡 ．
四、综合题
1、关于电功和电功率的说法正确的是（ ）
A、电流做功越多，功率越大 B、电流做同样的功，用的时间越长，功率越大
C、电流做功时间越短，功率越大 D、在相同时间内，做功越多，功率越大
2、甲、乙两个用电器，甲的功率比乙的大，则说明（ ）
A、甲做的功一定比乙多 B、甲做功的时间一定比乙短
C、甲做功比乙快 D、甲做功用的时间一定比乙长
3、灯泡L1和L2串联在电路中，L1的电阻比L2大，在相等的时间里，电流通过灯泡做功情况（ ）
A、L1做功多　 B、L2做功多　 C、两灯一样多　 D、无法判断
4、 若两灯并联在电路中，答案为＿＿＿
5、将标有“12V、4W”字样的小灯泡接在6V的电源上，若不考虑温度对灯丝电阻的影响，则（ ）
A、灯泡的实际功率为1W B、灯泡上所加电压为12V
C、灯泡灯丝所电阻为1Ω D、通过灯丝的电流为0.3A
6、有一只“6V 3W”的灯泡和9V的电源，欲使灯泡正常发光，可采用的方法是（ ）
A、并联一个1欧姆的电阻 B、并联一个6欧姆的电阻
C、串联一个1欧姆的电阻 D、串联一个6欧姆的电阻
7、把标有“PZ220—100”的甲灯和“PZ220—15”的一灯相比较，下列说法中正确的是（ ）
A、甲灯的灯丝较细，正常发光时的电流较小 B、甲灯的灯丝较粗，正常发光时的电流较大
C、乙灯的灯丝较细，正常发光时的电流较大 D、乙灯的灯丝较粗，正常发光时的电流较小
8、两个灯泡，其中L1标有“6V 3W”，L2没标记，但测得它的电阻是4Ω，把它们串联后接在某一电路时，两灯L1、L2均能正常发光，这个电路两端的电压和灯L2的电功率分别是（ ）
A、6V　3W； B、8V　1W； C、12V　3W；　 D、6V 1W。
9、R1和R2的阻值之比R1：R2=1：3，若两电阻串联，其电功率之比P1：P2=_____；若两电阻并联，其电功率之比P1：P2=_________。
题型四、图像类
1．如图是一个小灯泡的电流和电压变化图象，物理学中叫做伏安特性图象。由图象可知，当小灯泡在U=4V时，灯泡灯丝的电阻为 Ω；当小灯泡流过0.3A的电流时，它消耗的功率是 W。
2．小灯泡L的额定电压为6V，小明通过实验测得其电流随电压变化的曲线如图所示。由图可知，当小灯泡L正常发光时，通过其灯丝的电流是 A；通过调节滑动变阻器，使小灯泡两端的电压为3V，则此时小灯炮L消耗的实际功率为 W。

第1题图 第2题图 第3题图
3．用电器R1和R2都标有“6V”的字样，已知它们的电流随电压变化的图象如图所示，利用该图象可求出用电器R1的额定功率是 W；若把R1和R2串联在电源电压为6V的电路中工作，则用电器R2的实际功率是 W。
4．小明利用标有“6V 6W”的灯泡L1和“6V 3W”的灯泡L2进行实验。
（1）当L1正常发光时，通过L1的电流为 A。
（2）如图1所示：A、B分别为通过灯泡L1和L2中的电流随两端电压变化关系的曲线。现将两灯连入图2所示电路中，使其中一个灯泡正常发光时，电路消耗的总功率为 W。

第4题图 第5题图
5．在如图甲所示的电路中，电源电压为9V且保持不变，电流表的规格为“0～0.6A”，电压表的规格为“0～15V”，灯泡上标有“6V 6W”字样，灯泡电流随电压变化关系如图乙，灯泡正常发光时的电流为 A，当电流表示数为0.4A时，电压表示数 。为了保证电路安全，滑动变阻器接入电路中的最小阻值 ，此时电路消耗的总功率 。
6．家用电灭蚊器的发热部分使用了PTC发热材料，它的电阻随温度变化规律如图所示。使用时发热体直接连入家庭电路，当发热体的温度为60℃时，则此时电功率为 W，如果这只电灭蚊器的平均电功率为5W，按一天工作10h计算，该家用电灭蚊器一个月（按30天计算）消耗电能 kW·h，当发热体温度继续上升时，电灭蚊器发热体的电阻会 ；它的电功率会 （最后两空选填“增大”、“不变”、“减小”）。
7．如图所示，是小明同学在网上查阅的一幅某种型号的家用白炽灯泡电流与电压关系的图象。通过分析图象可知：灯泡的电阻随着电压的升高而 ；这个灯泡在220V电压下工作时，消耗的电功率是 W；这个灯泡两端电压是110V时，灯丝电阻是 Ω。

第7题图 第8题图
8．在图甲所示的电路中，R1为定值电阻，R2为滑动变阻器（允许通过的最大电流为5A）。图乙反映了当开关S由断开到闭合，再移动滑动变阻器滑片P的过程中，ab两端的电压U和通过的电流I之间的关系。图丙反映了滑动变阻器R2消耗的电功率P与电流I之间的关系。则R1的阻值为 Ω；当R2的功率为120W时，ab两点间的电压为 V。
9．图甲是小灯泡中的电流随它两端电压变化的图象。将此灯泡接入图乙所示电路中，闭合开关S后，小灯泡实际功率为1W；再闭合开关S1后，电流表示数变化了0.1A，则电阻R的阻值是 Ω，此时电路消耗的总功率是 。
10．小刚用如图甲所示电路来探究电流与电压的关系，闭合开关S，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙所示，由图象可得，定值电阻R1的阻值是 Ω。实验时，电源电压保持5V不变，当滑片P位于a端时，滑动变阻器消耗的电功率是 W，此时，电阻R1在10min内消耗的电能为 J。
11．两个电路元件A和B中的电流与其两端电压的关系如图所示，若将A和B并联接在电压为2.0V的电源两端，则A和B消耗的总功率为 W。
题型五、电功率的计算
1、“PZ220-25”的灯泡，接在220V的电路中，通过灯泡的电流的有多大？这时灯泡电阻有多大？

2、一个标有“220V，40W ”的电灯接在照明电路中，求：
（1） 电灯的灯丝电阻是多大？
（2） 正常工作4小时消耗的电能是多少度？
（3） 若加在电灯上的实际电压只有200V，此时灯泡的实际功率是多少瓦？

3、一天，小丽同学注意到家里的电灯比平时亮，猜测可能是电压超过220V。 为了证实他的猜测，做了如下实验：关闭家里其他用电器，只开一盏“220V 100W”的电灯，观察家中标有“3000r / kwh”字样的电能表在20min内转了121转。
（1）求小丽家此时的实际电压时多少？
（2）为了使这盏灯正常发光，应该怎么办？

4、如图所示电路，电源电压不变，R1的电阻为20Ω。只闭合开关S1时，电流表的读数为0.3A；S1、S2都闭合时，电流表的读数为0.5A。求：（1）电源电压；（2）S1、S2都闭合时R2的电功率。

5、如图甲电路所示，电源电压为9V且保持不变，小灯炮标有“6V 6W”的字样，小灯泡的电流随电压的变化曲线如图乙。求：
（1）小灯炮正常发光时电阻为多少欧?
（2）当电流表的示数为0.7A时，小灯泡的电功率为多少瓦?
（3）当电压表的示数为2V时，整个电路10s内消耗的电能是多少焦？

甲 乙

图18
6、如图18所示，灯泡L标有“6V，3W”字样，滑动变阻器的最大值为12Ω，当开关S1、S2闭合，滑动变阻器的滑片P滑到最右端时，小灯泡恰好正常发光。求：
（1）灯泡的电阻 （2）电源电压
（3）当开关S1闭合、S2断开时，滑片移到变阻器的最左端，求灯泡的功率。
