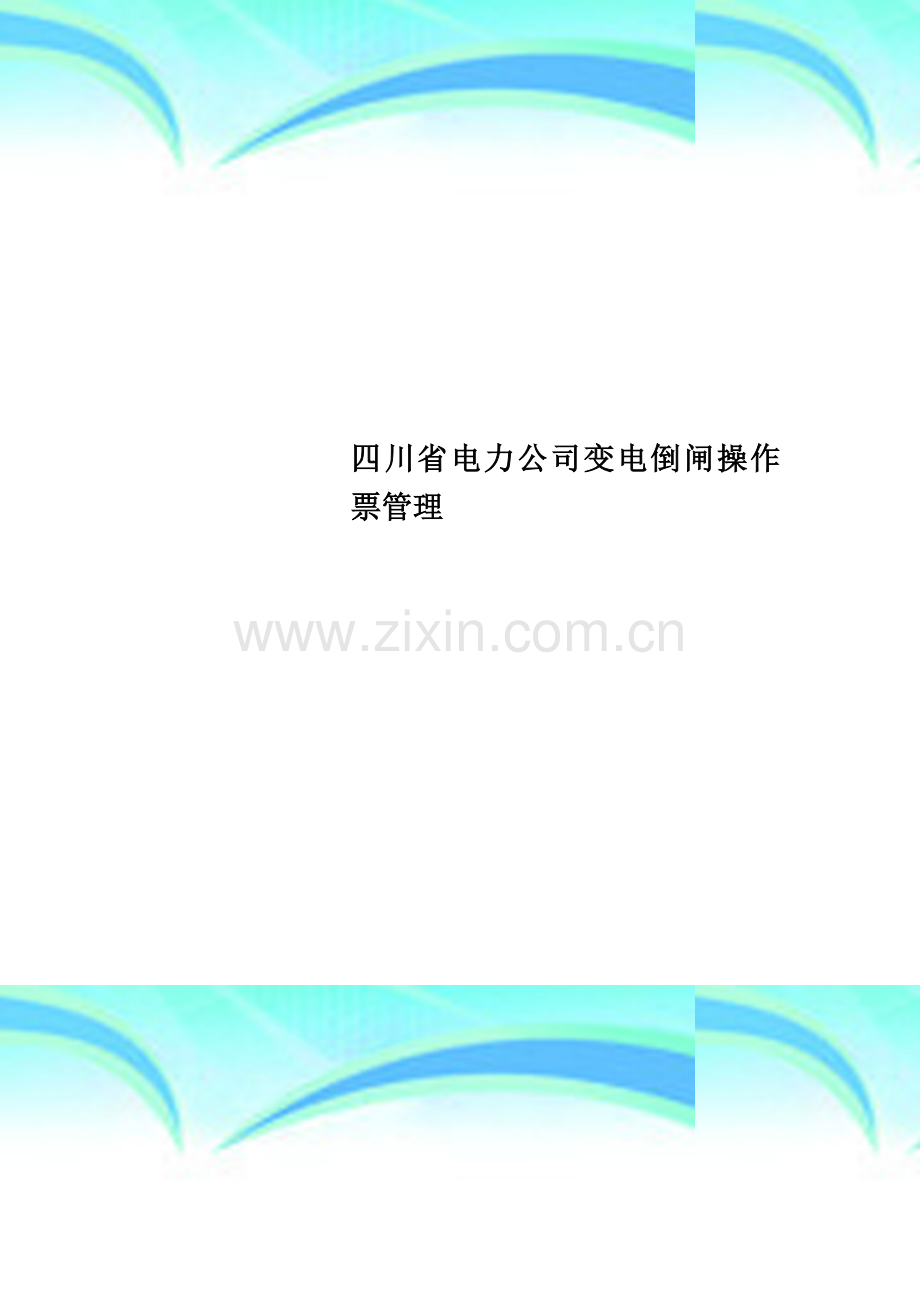

四川省电力公司变电倒闸操作票管理.doc

四川省电力公司变电倒闸操作票管理 作者： 日期：2 个人收集整理 勿做商业用途四川省电力公司变电倒闸操作票管理规定（试行 2011版）第一章 总则一、变电站倒闸操作票是运行值班人员进行倒闸操作的书面依据，是为了防止误操作、保障人身、电网和设备安全的重要措施.为了严格、认真、准确无误地进行倒闸操作，特制定本规定。二、本规定依据国家电网公司2009年7月颁发的国家电网公司电力安全工作规程（变电部分）（以下简称安规)结合我公司生产实际制订。本规定自2011年10月1日起执行。三、本规定适用于四川省电力公司系统(含控股、代管公司)所发电厂、变（配）电站、开关站、监控中心、换流站进行的所有倒闸操作。第二章 操作票的一般规定一、倒闸操作的定义：将电气设备由一种状态转变到另一种状态的过程称为倒闸，所进行的一系列操作称为倒闸操作。二、倒闸操作的方式：就地操作、遥控操作、程序操作。其中，实行遥控操作的设备应满足有关技术条件；实行程序操作的设备需经与该设备所辖调度同级的生产技术部门批准，并满足有关技术条件。三、倒闸操作的分类：监护操作、单人操作、检修人员操作。（一）监护操作：倒闸操作由两人进行，其中一人对设备较为熟悉者作监护，另一人操作（特别重要和复杂的倒闸操作，由熟练的运行人员操作，运行值班负责人监护）。（二）单人操作：倒闸操作由单人进行。实行单人操作的设备、项目及运行人员需经设备运行管理单位批准，人员应通过专项考核,并符合四川省电力公司无人值班变电站运行管理制度（川电生技200790 号）的相关规定。单人操作时，不得进行登高或登杆操作。(三）检修人员操作：倒闸操作由检修人员进行。设备运行管理单位的检修人员可进行220kV 及以下电气设备由热备用至检修或由检修至热备用的监护操作，但具体人员需经设备运行管理单位考试合格并批准；监护人由设备运行人员或经本单位考试合格并批准的其他检修人员担任.四、停电拉闸操作应按照断路器(开关） 负荷侧隔离开关（刀闸）电源侧隔离开关(刀闸）的顺序依次进行,送电合闸操作应按与上述相反的顺序进行。禁止带负荷拉合隔离开关(刀闸)。五、除事故应急处理、拉合开关的单一操作可不填写操作票外，其他操作均应填写操作票。可不填写操作票的操作必须事先在值班记录簿上做好记录，持值班记录簿或事故调度命令票两人一起进行。事故应急处理应保存原始记录.六、事故应急处理指事故发生后的紧急处理，不包括事故处理后的善后操作。各运行单位应明确事故处理的范围和时间限制.第三章 操作票的填写规定一、操作票应用黑色或蓝色的钢(水)笔逐项填写；用计算机开出的操作票应与手写票面统一。操作票票面应清楚整洁,不得任意涂改。用计算机开票时，不允许用一般微机制票，必须使用有防误操作逻辑的专家系统制票.操作票应使用统一的格式（见附录1)。二、监护操作时,操作人和监护人应根据模拟图或接线图核对所填写的操作项目，并分别签名，然后经运行值班负责人（检修人员操作时由工作负责人)审核签名。三、单人操作时,按四川省电力公司无人值班变电站运行管理制度(川电生技200790 号）有关要求执行。四、检修人员操作时，操作人和监护人应根据模拟图或接线图核对所填写的操作项目，并分别签名，然后经工作负责人审核后在“值班负责人”栏处签名.五、手工填写的操作票以变电站为单位填写,空白操作票必须在使用前装订成册，每本操作票仅对应一个变电站，按值移交，每月由专人进行整理收存并统计合格率。计算机打印的操作票按四川省电力公司变电运行记录管理规范（川电生技201145号）要求，以变电站为单位按月装订成册.六、操作票应根据值班调度员（或值班负责人）下达的操作或预发的操作指令（票）、操作计划和工作票的要求填写。七、操作票应填写设备的双重名称，即设备名称和编号（对于无人值班站设备还应增加站名，使用三重名称)。八、在填写操作票时，应严格使用电力系统调度术语。九、手工填写的操作票票面应整洁、字迹工整清楚，个别字错误可立即在错字上打一“ ，接连书写,不要涂改；如有一项发生错误,则在该错项上盖“此项作废章后换行接着书写；操作票一页中错字不得超过三个,一张操作票作废项不得超过三项,超过时应重新填写操作票；操作票中“拉”、“合”等操作动词及描述设备状态的关键字、设备调度命名及编号、操作时间不得修改。计算机打印出的操作票所有项目不得进行修改。十、操作票以变电站为单位、按月度及操作任务连续编号，不得重复，一个操作任务（可以是一页或数页）编一个号，操作票按编号顺序使用。计算机生成的操作票必须在正式出票前连续编号，出票后立即进行操作票登记。监控中心操作票分站编号.操作票票面下边中部为该页操作票的页数号。操作票编号由变电站名称、年(四位）、月（两位）及流水号(三位）构成。示例：永兴XXkV变电站200911003,代表永兴变电站2009 年11月第3 张操作票。十一、操作票各栏填写的具体规定：（一)第一栏的“发令人”为第一次正式发布操作指令的值班调度员或值班负责人,“受令人”为有资格接受操作指令的当值值班员，“发令时间”为接受操作指令的时间,在受令人接收第一次正式发布的操作指令并核对无误后填写。(二）第二栏的第一项“操作开始时间”在监护人向操作人下达第一项正式操作指令时填写，操作开始时间应在值班调度员发布正式命令以后（非调度管辖的设备由值班负责人下令）；第二项“操作结束时间在本操作票所列操作项目全部执行完并经操作质量检查合格后填写；在操作任务未全部执行完但因故不再执行其余项目时,最后一项操作完毕并经操作质量检查合格的时间为操作结束时间。操作开始时间和操作结束时间只需在一个操作任务的第一页填写。(三）第三栏为操作类型，在对应操作类型栏打“ .(四)第四栏为操作任务栏，按统一的调度术语简明扼要说明要执行的操作任务，即操作前后设备状态变化清楚，并有符合现场实际的设备名称和编号;设备均应在其设备名称和编号前面加上相应的电压等级（主变和全站仅有一个电压等级的站用变除外）.一份操作票只能填写一个操作任务,一个操作任务系根据一个调度命令或值班负责人的命令、且为了相同的操作目的而进行的一系列相互关联并依次进行的操作过程。如下列操作：1、倒母线操作或母线停电、送电操作；2、倒电压互感器的操作；3、倒两台主变及与主变相关的分段（母联）开关的操作，一台主变的停电、送电操作（均包括变压器各侧的开关）；4、倒站用电源及其它电源线的操作；5、进、出线及其转线操作；6、终端站的全站停电或电源侧母线停电、送电操作;7、110kV 及以下同一电压等级的几路直馈出线同时进行的停电或送电操作；8、装设、拆除接地线（拉开、合上接地刀闸）的操作。双母线接线上的设备操作，应注明设备运行的母线组别。对可通过不同母线进行代路的旁路开关的操作,应注明旁路开关运行的母线组(段）别。应工作票要求进行的操作（如：非调度管辖地刀的拉合、地线的装设及拆除、保护投退等），操作任务栏不得笼统地写为“布置XXXX 安全措施”,而应填明涉及设备的双重编号、状态改变(或操作动作）等。应同一张工作票要求进行的此类操作，除变压器各侧设备外,应按电压等级等合理地分为多张操作票执行.（五）第五栏为操作项目栏，规定如下：1、第一列“顺序”为分项顺序编号栏，同一分项的文字可占用数行,分项顺序编号不变并仅在第一行对应位置填写；整张操作票所有分项顺序编号必须连续。2、第二列“操作项目”为分项内容填写栏，根据操作任务，按操作顺序及操作票的要求、规定，依次填写分项内容；可占用数页，但应在前一页备注栏内写“接下页，在后一页的操作任务栏内写“接上页.操作票填写完毕，在最后一项下面左边平行盖“以下空白”章。若最后一项刚好是票面的最后一行，微机打印的操作票可不用盖“以下空白”章，手工填写的操作票必须在翻页第一行对应位置盖“以下空白章。手工填写的操作票,若最后一项刚好是该本操作票最后一页的最后一行，则应在下一本操作票的第一页第一行对应位置盖“以下空白章。母线、母联(分段）开关、旁路开关、母线PT、主变中性点,均应在其双重名称前冠以电压等级。3、第三列“操作确认（）”为分项确认栏，当某一项具体操作执行后，监护人在操作人操作、复诵完毕、并认真核对操作效果无误后打“ ”；一项步骤占用多行时，在最末一行打“ ”.（六）第六栏为备注栏，在操作票票面正确，但因故未执行或操作进行到某一项时，因天气或设备故障等原因无法继续操作，造成操作任务无法完成时，在操作票未执行的各页（或未执行操作票的各页)任务栏左侧盖“作废”章,其原因应在作废的各页及第一个未执行项所在页备注栏注明。（七）第七栏为签字栏，操作人填写操作票完毕后,会同监护人根据模拟图板，核对所填的操作任务和项目,确认无误后签名;监护人根据模拟图板，核对所填的操作任务和项目,确认无误后签名；监护人核对无误后交值班负责人审核签名。除按四川省电力公司无人值班变电站运行管理制度（川电生技200790 号）规定可以代签名的项目外，其余方式填写的操作票，均应由本人亲笔签名，不得代签。（八）操作执行完毕，在操作票最后一项下面右边加盖“已执行”章。第四章 操作票的技术要求一、设备状态的界定继电保护装置状态的界定按四川电力系统电气设备操作规程(试行）（川电调度2008214号）第8.1条执行。与各级调度人员联系时,一次设备状态的界定按四川电力系统电气设备操作规程(试行）执行;在倒闸操作票中对一次设备状态进行描述时，按如下原则执行:(一）运行：连接设备(不包括带串补装置的线路和串补装置)的刀闸（不包括接地刀闸)及开关在合上位置，将电源至受电端的电路接通（包括辅助设备如PT，避雷器等）.设备处于运行状态时,设备的保护应按规定投入运行。1、开关运行:开关在合闸位置,且各侧均至少有一把刀闸在合闸位置。开关处于运行状态时，无工作或特殊要求，开关的控制电源保险(空开）应投入(合上)，开关保护应按规定投入运行。2、变压器运行：满足以下四个条件中的任意一个时,变压器处于运行状态。（1）各侧均有且只有一台开关时，至少有一台开关处于运行状态;（2）变压器某侧直接由刀闸或跌落保险与电网连接时,该刀闸或跌落保险在合闸位置；（3）变压器某侧同时与多台开关相连(如角形、3/2、4/3开关接线），且除开关两侧刀闸外,还具有独立的变压器刀闸时，本侧至少有一台开关处于运行状态，同时独立的变压器刀闸在合闸位置；(4）变压器某侧同时与多台开关相连（如角形、3/2、4/3开关接线）,但无独立的变压器刀闸时，本侧至少有一台开关处于运行状态.变压器处于运行状态时，无工作或特殊要求，直接与变压器相连的PT应在运行状态，PT二次空开（保险)应合上（给上）,变压器保护应按规定投入运行,变压器中性点接地刀闸运行方式符合调度命令。3、母线运行：满足以下三个条件中的任意一个时,母线处于运行状态.（1）连接母线的开关至少有一台处于运行状态；（2）任意一个无开关的母联(分段）间隔中，所有刀闸处于合闸位置;（3)不经开关,直接由刀闸与母线相连的设备(PT除外),其刀闸处于合闸位置.母线处于运行状态时，无工作或特殊要求，母线保护应按规定投入运行,如该母线上的PT 无检修并具备运行条件,母线PT也应在运行状态并合上（给上）其二次空开(保险）。4、线路运行：满足以下四个条件中的任意一个时，线路处于运行状态.（1）只有一台线路开关，且开关处于运行状态；（2)线路只有刀闸而无开关相连时，刀闸在合闸位置；（3)线路同时与多台开关相连（如角形、3/2、4/3开关接线），且除开关两侧刀闸外，还具有独立的线路刀闸时，至少有一台开关处于运行状态，同时独立的线路刀闸在合闸位置; （4）线路同时与多台开关相连(如角形、3/2、4/3开关接线)，但无独立的线路刀闸时，至少有一台开关处于运行状态；线路处于运行状态时,带串补装置的线路，串补旁路刀闸在合闸位置或线路串补为运行状态；无工作或特殊要求，直接接于线路的PT或电压抽取装置的二次空开（保险）应合上（给上），线路保护应按规定投入运行.5、串补装置运行：串补旁路开关、旁路刀闸在断开位置,串补两侧刀闸合上.串补装置处于运行状态时，无工作或特殊要求，串补装置本体保护应按规定投入运行。6、其他变电一次设备运行:设备经开关与电网连接时，开关处于运行状态（对于线路高抗、PT等仅用刀闸与电网连接的设备,刀闸处于合闸位置)。设备处于运行状态时，无工作或特殊要求,设备的保护应按规定投入运行，PT运行时其二次空开应在合闸位置。（二）热备用：连接设备（不包括带串补装置的线路和串补装置）的开关断开，而开关各侧刀闸仍在合上位置。设备处于热备用状态时，无工作或特殊要求，设备保护应按规定投入运行。1、开关热备用：开关断开，各侧刀闸在合闸位置。开关处于热备用状态时，无工作或特殊要求，开关的控制电源保险（空开）应投入（合上），开关保护应按规定投入运行。2、变压器热备用:满足以下四个条件中的任意一个时,变压器处于热备用状态.（1）各侧均有且只有一台开关时,各侧开关均断开，且至少有一台开关在热备用状态;（2）变压器某侧直接由刀闸或跌落保险与电网连接，同时其他侧有且只有一台开关时,本侧刀闸或跌落保险在断开位置，同时其他侧开关均在分闸位置，并至少有一台开关在热备用状态；（3）变压器某侧同时与多台开关相连（如角形、3/2、4/3开关接线），但无独立的变压器刀闸时，各侧开关及不经开关直接与电网相连的刀闸在分位，同时至少有一台开关在热备用状态；（4）变压器某侧同时与多台开关相连（如角形、3/2、4/3开关接线），且除开关两侧刀闸外，还具有独立的变压器刀闸时，若变压器刀闸在分闸位置,同时其他各侧开关及不经开关直接与电网相连的刀闸在分位，则只要其他各侧任一台开关处于热备用状态，变压器即处于热备用状态；若其他各侧所有开关及刀闸均在分位，则只要本侧多台开关均在分位，且至少有一台开关在热备用状态，同时本侧变压器刀闸在合闸位置，变压器也处于热备用状态。变压器处于热备用状态时，无工作或特殊要求，直接与变压器相连的PT应在运行状态，PT二次空开（保险）应合上（给上）,变压器保护应按规定投入运行，主变中性点接地刀闸应合上。3、母线热备用：同时满足以下三个条件时，母线处于热备用状态。(1）连接母线的所有开关均断开,且其中至少有一个开关处于热备用状态；（2）若母线连接有无开关的母联或分段间隔，则该间隔的所有刀闸均在分闸位置;（3）若母线连接有不经开关，直接由刀闸与母线相连的设备（PT除外）,则刀闸处于分闸位置。母线处于热备用状态时，无工作或特殊要求,母线保护应按规定投入运行；如该母线上的PT无检修并具备运行条件，母线PT 刀闸应在合闸位置并合上(给上）其二次空开(保险)。4、线路热备用：满足以下三个条件中的任意一个时,线路处于热备用状态.(1）只有一台线路开关，且开关处于热备用状态;（2）线路同时与多台开关相连（如角形、3/2、4/3开关接线），且除开关两侧刀闸外，还具有独立的线路刀闸时，所有开关均在分闸位置，同时至少一台开关处于热备用状态，且独立的线路刀闸在合闸位置; （3)线路同时与多台开关相连（如角形、3/2、4/3开关接线），但无独立的线路刀闸时，所有开关均在分闸位置，同时至少一台开关处于热备用状态；线路处于热备用状态时，无工作或特殊要求，直接接于线路的PT或电压抽取装置的二次空开（保险）应合上(给上），线路保护应按规定投入运行;有串补装置的线路，串补旁路刀闸在合闸位置；如线路电抗器接有抽能线圈，则在线路热备用状态下,抽能线圈低压侧应断开。5、串补装置热备用:串补旁路开关在合闸位置，旁路刀闸在断开位置，串补两侧刀闸合上。串补装置处于热备用状态时，无工作或特殊要求,串补装置本体保护应按规定投入运行.6、其他变电一次设备热备用：设备经开关与电网连接时,开关处于热备用状态（线路高抗、PT等仅用刀闸与电网连接的设备，无热备用状态）。设备处于热备用状态时，无工作或特殊要求，设备的保护应按规定投入运行。（三）冷备用：连接设备的所有开关、刀闸均断开，且各侧均无安全措施.设备处于冷备用状态时，无工作或特殊要求，设备的保护应按规定投入运行或信号。1、开关冷备用：开关及各侧刀闸均断开，两侧接地刀闸在分闸位置且未装设接地线。开关处于冷备用状态时，无工作或特殊要求，开关的控制电源保险（空开)应投入(合上)，开关保护应按规定投入运行。2、变压器冷备用:满足以下四个条件中的任意一个时，变压器处于冷备用状态。（1）各侧均有且只有一台开关时，各侧开关及刀闸均断开,且各侧接地刀闸均在分闸位置并未装设接地线；（2）变压器某侧直接由刀闸或跌落保险与电网连接，同时其他侧有且只有一台开关时，本侧刀闸或跌落保险在断开位置,同时其他侧开关、刀闸均断开，变压器各侧接地刀闸在分闸位置且未装设接地线;(3）变压器某侧同时与多台开关相连（如角形、3/2、4/3开关接线),但无独立的变压器刀闸时,各侧开关及开关两侧刀闸、不经开关直接与电网相连的刀闸在分位，变压器各侧接地刀闸在分闸位置且未装设接地线；(4）变压器某侧同时与多台开关相连（如角形、3/2、4/3开关接线），且除开关两侧刀闸外，还具有独立的变压器刀闸时，本侧变压器刀闸在分闸位置（本侧的开关可以在任何状态），同时各侧开关及开关两侧刀闸、不经开关直接与电网相连的刀闸在分闸位置，变压器各侧接地刀闸在分闸位置且未装设接地线.变压器处于冷备用状态时,无工作或特殊要求，直接与变压器相连的PT应拉开其刀闸并断开（取下）其二次空开（保险），变压器保护应按规定投入运行。3、母线冷备用：母线上所有开关处于冷备用或检修状态、所有不经开关直接与母线相连的刀闸(如PT 刀闸、无开关的母联或分段间隔刀闸等）均在断开位置，母线接地刀闸未合上且未装设接地线。母线处于冷备用状态时，无工作或特殊要求,母线PT二次空开（保险）应断开(取下）,母线保护应按规定投入运行。4、线路冷备用:满足以下三个条件中的任意一个时，线路处于冷备用状态.（1）只有一台线路开关，且开关处于冷备用状态,线路接地刀闸在分闸位置且未在线路上装设接地线;（2）线路同时与多台开关相连（如角形、3/2、4/3开关接线)，且除开关两侧刀闸外，还具有独立的线路刀闸时,独立的线路刀闸在分闸位置(此时与线路相连的开关可以在任何状态），线路接地刀闸在分闸位置且未在线路上装设接地线； （3）线路同时与多台开关相连（如角形、3/2、4/3开关接线）,但无独立的线路刀闸时,所有开关均处于冷备用状态,线路接地刀闸在分闸位置且未在线路上装设接地线;线路处于冷备用状态时,无工作或特殊要求，直接接于线路的PT或电压抽取装置应拉开其刀闸并断开（取下）其二次空开（保险），线路保护应按规定投入运行;有串补装置的线路，串补装置在冷备用或检修状态。5、串补装置冷备用：串补旁路开关、旁路刀闸在合闸位置，串补装置两侧刀闸在分闸位置,串补装置地刀断开且未装设接地线.串补装置处于冷备用状态时，无工作或特殊要求,串补装置本体保护应退出。6、其他变电一次设备冷备用：设备经开关与电网连接时，开关处于冷备用状态；设备不经开关，直接由刀闸与电网连接时,刀闸处于分闸位置.设备处于冷备用状态时，无工作或特殊要求,设备的保护应按规定投入运行。（四）检修：连接设备的所有开关、刀闸均断开，接地刀闸在合上位置或装设了接地线，按规定作好安全措施，设备的失灵和联跳其他设备的保护跳闸出口压板退出.1、开关检修：开关及其各侧刀闸均断开，两侧接地刀闸在合闸位置或装设了接地线。开关处于检修状态时，其控制电源保险(空开)应退出(断开),开关保护的启动失灵压板、联跳(远跳)其它开关的压板以及有可能影响其它运行设备的所有压板应退出。2、变压器检修:满足以下四个条件中的任意一个时，变压器处于检修状态。（1）各侧均有且只有一台开关时，各侧开关及刀闸均断开,一侧或多侧接地刀闸处于合闸位置或装设了接地线；（2）变压器某侧直接由刀闸或跌落保险与电网连接，同时其他侧有且只有一台开关时，本侧刀闸或跌落保险在断开位置，同时其他侧开关、刀闸均断开，变压器一侧或多侧接地刀闸处于合闸位置或装设了接地线；（3)变压器某侧同时与多台开关相连(如角形、3/2、4/3开关接线），但无独立的变压器刀闸时，各侧开关及开关两侧刀闸、不经开关直接与电网相连的刀闸在分位，变压器一侧或多侧接地刀闸处于合闸位置或装设了接地线；（4）变压器某侧同时与多台开关相连(如角形、3/2、4/3开关接线）,且除开关两侧刀闸外,还具有独立的变压器刀闸时，本侧变压器刀闸在分闸位置（本侧的开关可以在任何状态),同时其他各侧开关及开关两侧刀闸、不经开关直接与电网相连的刀闸在分闸位置，变压器一侧或多侧接地刀闸处于合闸位置或装设了接地线。变压器处于检修状态时，直接与变压器相连的PT应拉开其刀闸并断开（取下)其二次空开（保险）,变压器保护的启动失灵压板、联跳（远跳）其它开关的压板以及有可能影响其它运行设备的所有压板应退出.3、母线检修：母线上所有开关处于冷备用或检修状态、所有不经开关直接与母线相连的刀闸(如PT 刀闸、无开关的母联或分段间隔刀闸等)均在断开位置，母线接地刀闸在合闸位置（或装设了接地线）.母线处于检修状态时，无工作或特殊要求，母线PT二次空开（保险)应断开（取下），母线保护按规定调整或退出相关出口跳闸压板（对于3/2 、4/3开关接线方式的母线，其母线保护可不做调整；对于双母线接线方式的母线，其母线保护的状态由值班调度员根据母线保护配置情况和检修工作需要决定）。4、线路检修:满足以下三个条件中的任意一个时，线路处于检修状态。（1）只有一台线路开关，且开关处于冷备用状态,线路接地刀闸在合闸位置或在线路上装设了接地线；（2)线路同时与多台开关相连（如角形、3/2、4/3开关接线），且除开关两侧刀闸外，还具有独立的线路刀闸时，独立的线路刀闸在分闸位置(此时与线路相连的开关可以在任何状态）,线路接地刀闸在合闸位置或在线路上装设了接地线;（3）线路同时与多台开关相连(如角形、3/2、4/3开关接线）,但无独立的线路刀闸时,所有开关均处于冷备用状态，线路接地刀闸在合闸位置或在线路上装设了接地线；线路处于检修状态时，无工作或特殊要求,直接接于线路的PT或电压抽取装置应拉开其刀闸并断开（取下）其二次空开（保险），线路保护的启动失灵压板、联跳（远跳)其它开关的压板以及有可能影响其它运行设备的所有压板应退出;有串补装置的线路,串补装置在冷备用或检修状态。5、串补装置检修：串补旁路开关、旁路刀闸在合闸位置,串补两侧刀闸在断开位置,串补装置地刀在合闸位置或装设了接地线。串补装置处于检修状态时，无工作或特殊要求，串补装置本体保护应退出.6、其他变电一次设备检修：设备经开关与电网连接时，开关处于冷备用状态,设备的一侧或多侧接地刀闸在合闸位置或装设了接地线;设备不经开关,直接由刀闸与电网连接时，刀闸处于分闸位置,设备的一侧或多侧接地刀闸在合闸位置或装设了接地线。设备处于检修状态时，无工作或特殊要求，设备保护的启动失灵压板、联跳（远跳）其它开关的压板以及有可能影响其它运行设备的所有压板应退出。二、下列项目应填进操作票：（一)应拉合的设备（开关、刀闸、接地刀闸等）;（二）拉合设备（开关、刀闸、接地刀闸等)后检查设备的位置；(三）验电、装拆接地线、接地线装拆后检查实际位置；（四）合上（安装）或断开（拆除）控制回路或电压互感器回路的空气开关、熔断器；（五）切换保护回路和自动化装置及检验是否确无电压、更改定值等；（六）进行停、送电操作时，在拉开刀闸、手车式开关拉出、推入前，检查开关确在分闸位置;(七）在进行倒负荷或解、并列操作前后,检查相关电源运行及负荷分配情况；（八)设备检修后合闸送电前,检查送电范围内接地刀闸已拉开,接地线已拆除。三、为防止误操作，下列项目在操作票中应作为单独项目填写：（一）开关、刀闸、接地刀闸、接地线操作后检查其实际位置；（二)拉合刀闸之前检查开关位置、装设接地线或合接地刀闸之前检查刀闸位置；（三）电气设备操作后的位置检查应以设备实际位置为准，无法直接观察实际分合位置的设备(如开关、GIS设备等），操作后应通过设备机械位置指示、电气指示、电流电压指示、带电显示装置、仪表及各种遥测、遥信等信号的变化来判断。判断时，应有两个及以上的指示，且所有指示同时发生对应变化，才能确认设备已操作到位。不同设备的检查内容应根据各站实际,在操作技能培训要求和现场运行规程中明确，填写操作票时,可写为一项“检查XXX开关（刀闸)确在分（合）闸位置”。（四）拆地线与送电不是当值当日内进行时，对应设备合刀闸前检查接地线（接地刀闸）确已拆除（拉开）。（五）设备由运行转冷备用前，检查相关不操作的刀闸确在分闸位置（如双母线接线的另一把母线刀闸）；在冷备用转检修之前检查该设备各刀闸均在“分闸”位置（设备名称相同仅编号不同的多把刀闸可填写为一个检查项,如“检查龙昭北线2641、2642、2646刀闸确在分闸位置”）.（六)操作前，若主变中性点接地刀闸已在合闸位置，则在操作主变相关开关前，应检查主变中性点接地刀闸确在合闸位置。（七)在装设接地线(合上接地刀闸）前，具备直接验电条件的设备，必须按安规要求进行直接验电，操作票中填写“在侧（之间）验明三相确无电压。（八）对无法进行直接验电的设备、高压直流输电设备和雨雪天气时的户外设备，可以进行间接验电，即通过设备的机械指示位置、电气指示、带电显示装置、仪表及各种遥测、遥信等两种及以上信号的变化来判断，且所有指示均已同时发生对应变化，才能确认该设备已无电；若进行遥控操作，则应同时检查刀闸的状态指示、遥测、遥信信号及带电显示装置的指示进行间接验电。不同设备的间接验电内容应根据各站实际,在操作技能培训要求和现场运行规程中明确。填写操作票时，对未采用带电显示装置的设备,可填写为一项“检查侧（之间）确已无电”。(九）采用带电显示装置进行间接验电时,为确保验电结果正确，在拉开带电显示装置安装位置的电源侧开关或刀闸前，应单独列项检查带电显示装置确指示有电；合接地刀闸或装设接地线前，应单独列项检查带电显示装置确指示无电。具体见附录2.（十)双母线接线在合上或切换母线刀闸时,每把刀闸操作后,检查二次电压切换正常（检查相关重动继电器YQJ确已励磁或母差屏、保护屏上相应的电压切换灯亮等。检查内容应根据各站实际，在操作技能培训要求和现场运行规程中明确,填写操作票时，可统一写为“检查XXX二次电压切换正常”）。双母线接线的开关由运行或热备用转冷备用操作，单独拉开某把母线刀闸时,不用检查其二次电压切换。电压互感器二次切换操作时，检查PT 二次切换正常。（十一）在投入、退出设备保护及更改定值时，应按不同类别、段别、定值、压板分项填写清楚（包括短接电流互感器二次回路），不得并项。微机保护更改保护定值、控制字(软压板）时,若需更改的结果与调度下发的整套装置定值通知单一致,统一写为“1、整定XXX 定值及控制字与XX 号定值通知单一致，2、打印XXX 定值单并核对无误”。若仅更改装置内的某项定值或控制字,且需更改的结果与调度下发的整套装置定值通知单不一致，则被修改的定值项应逐条分别列项填写。(十二）开关在运行状态时，投入相关保护或自动装置跳本开关的出口压板、启动本开关失灵保护压板前，应用电压表检测出口压板两端确无异常电压；若相关出口跳闸压板未退出，投入保护装置功能压板前必须单独列项检查保护装置运行是否正常;无论相关出口跳闸压板是否退出,保护装置功能压板投入后应检查该压板开入量变位正确。(十三）若设备在由运行转检修的操作中未退出相关保护，则送电时应检查该设备“所有保护确已正确投入，不必分项检查；但主变大修后其主保护投入情况应分项检查，同时检查瓦斯、差动等保护压板位置。(十四)对装有VQC 装置的变电站，在主变或电容回路转冷备用或检修前,必须退出VQC 装置上该回路出口压板。(十五）对有遥控功能的变电站，在就地停、送电操作前，切换该回路的“远方/就地” 控制切换开关.(十六)非综自变电站通过中央控制屏进行的同期装置操作，在开关合闸前，合上同期开关TK、同期屏上预同期开关1STK、解同期开关2STK 三项可合写成“启用解除同期装置”；合上该开关同期开关TK、同期屏上预同期开关1STK 两项可合写成“启用检查同期装置。合上开关后，拉开同期屏上解同期开关2STK、预同期开关1STK、该开关的同期开关TK 三项可合写成“退出解除同期装置；拉开同期屏上预同期开关1STK、该开关的同期开关TK 两项可合写成“退出检查同期装置。（十七）在开关送电后,检查负荷电流正常；变压器、线路、母线充电后，检查充电正常。并在下列情况下抄录三相电流（或电压）：1、带电压互感器对空母线充电时，在合上充电开关后，应抄录充电母线三相电压。2、母线电压互感器送电后，抄录所在母线三相电压。3、旁路开关代线路或主变开关，在合上旁路开关合环后,抄录旁路开关三相电流。4、线路或主变开关由旁路开关代路改本线运行，在合上本线开关合环后,抄录本线开关三相电流。5、为防止解环操作造成相关电源回路过负荷，解环操作前应抄录解环开关三相电流,并将其作为能否进行解环操作的判据，具体要求如下：（1）双母线接线时，拉开母联开关前，抄录母联开关三相电流;（2）双母线分段(含双母双分和双母单分）接线时，若操作前所有母联、分段开关均在合位，则在拉开任一母联（分段）开关前,抄录该开关三相电流;(3)角型接线时，若操作前待操作开关所在“角内所有开关均在合闸位置,则在拉开该“角”内任一开关前,抄录该开关三相电流；（3）桥形接线时,若操作前各桥臂开关均在合闸位置，则在拉开任一桥臂开关前，抄录该开关三相电流；(4）3/2、4/3开关接线时，若操作前两母线间仅有一个或两个串内的开关全部在合闸位置，则在拉开这些串内的任意一台开关前，抄录该开关三相电流；（5）两台及以上主变通过其各侧开关和相关母联开关连接并列运行时,若拉开任一台开关后将造成某台主变的负荷由其他主变承担，则在拉开该开关前应抄录该开关三相电流；四、倒闸操作的一般规定:（一）当验明设备确已无电压后，应立即将检修设备接地并三相短路.对电缆及电容器接地前还应逐相充分放电，星型接线电容器的中性点应接地、串联电容器及与整组电容器脱离的电容器应逐个多次放电，装在绝缘支架上的电容器外壳也应放电。（二）凡装有高压保险的设备间隔转检修时，必须在高压保险两侧验电、接地后才能取下该保险，必要时使用绝缘夹钳；送电时应先插上保险后再拆除地线.（三）设备停电检修时，必须把各侧的电源完全断开（任何运行中的星形接线设备的中性点，必须视为带电设备）,并验电接地后才能工作.（四）小电流接地系统中，PT 间隔设备接地时，禁止用PT 刀闸切断电容电流.(五）主变中性点的接地刀闸，在主变接地运行和检修、主变停送电操作、主变热备用时为“合闸”状态，其余情况均在“分闸”位置.(六）操作中应注意设备的动作、指示、声音情况正确，方可继续操作；在倒闸操作过程中,若有疑问，应立即停止操作，并报告值班调度员，待询问清楚后，方可继续操作;雷电时，禁止就地倒闸操作.(七）在执行倒闸操作票的过程中，严禁擅自颠倒顺序、增减步骤、更改票面及跳项操作。（八）在操作时不准随意解除闭锁装置。如遇特殊情况需解锁操作,应经运行管理部门防误操作装置专责负责人到现场核实无误并签字后，由运行人员报告值班调度员，方能使用解锁工具（钥匙）。（九）在倒闸操作过程中应从操作预演（模拟操作）开始至所有操作项目执行完毕进行全过程录音。五、下列项目不影响电网、设备和人身安全，可不操作或在操作票中反映：（一)开关在分闸位置时,投入相关保护或自动装置跳本开关的出口压板、启动本开关失灵保护压板前，不用检测压板两端电压情况。（二）正常运行中处于合闸位置的主变中性点接地刀闸，在该主变转检修时，若无特殊要求或工作需要，可不拉开。（三）主变中性点采用独立CT 的零序保护（直接和间隙）时，若无特殊要求，主变运行时其中性点零序保护压板应全部投入，当主变中性点接地刀闸状态发生改变时，保护可不做相应变化。(四）设备由检修转运行时，“检查*设备具备带电条件”不用在操作票中反映(结束停电申请时向调度汇报：送电设备具备带电条件）。第五章 倒闸操作流程一、操作准备大型、复杂倒闸操作必须提前进行操作前查勘（计划停电涉及的大型、复杂操作至少提前3 天以上）。站长或值长根据操作计划，并组织全体当值人员进行以下工作：（一)明确操作任务和停电范围，对操作内容进行危险点分析，分析重要操作步骤可能出现的问题和应采取的措施。（二)安排本次操作监护人、操作人、辅助操作人和监盘人员；确定本次操作所需的安全工器具、仪器仪表以及其他物品.（三）根据操作任务写出操作票草稿，由全体人员讨论通过,站长或值长审核批准.（四）优化并拟订操作顺序。(五）明确工作现场临近带电部位，并订出相应措施.（六）考虑保护和自动装置相应变化及应断开的交、直流电源和防止电压互感器、站用变二次反高压的措施。（七）组织人员进行现场查勘，对操作中涉及的监控系统、五防系统及锁具、场地照明,需使用的安全工器具、仪器仪表等进行检查.（八）根据现场检查结果拟定大型操作安全组织措施书(或标准化作业书),并向参与操作人员进行交底。（九）监护人应根据操作任务，结合实际运行方式，设备缺陷等情况，与操作人分析该操作的关键点和注意事项,（重点就是防止恶性误操作）。二、接令（一）接受调度指令，应由上级批准的人员进行，接令时主动报出变电站站名和姓名，并问清下令人姓名、下令时间。(二)接令时应随听随记，接令完毕，应将记录的全部内容向下令人复诵一遍,并得到下令人认可。（三)接受调度指令全过程应做好录音.（四）如果认为该指令不正确时，应向值班调度员报告,由值班调度员决定原调度指令是否执行。但当执行该项指令将威胁人身、设备安全或直接造成停电事故时，应当拒绝执行，并将拒绝执行指令的理由，报告值班调度员和本单位领导。(五）通过传真机或网络传送的调度操作命令（操作计划）也应再次与下令人核对、复诵无误。三、填写操作票（一）操作票由操作人员填写。(二)“操作任务”栏应根据调度指令内容填写.(三)操作顺序应根据调度指令，参照本站典型操作票和事先准备好的操作票草稿的内容，在模拟图板上核对无误后(无模拟图板的站可核对电脑中主接线的实时运行情况）填写。(四)操作票填写后,应按操作人、监护人、运行值班负责人的顺序分别审核（必要时经值长审核）无误并签字，在开始操作时填入操作开始时间。（五）有微机防误系统的,必须在“实时开票栏里进行，禁止直接提取“典型操作票。四、模拟操作
