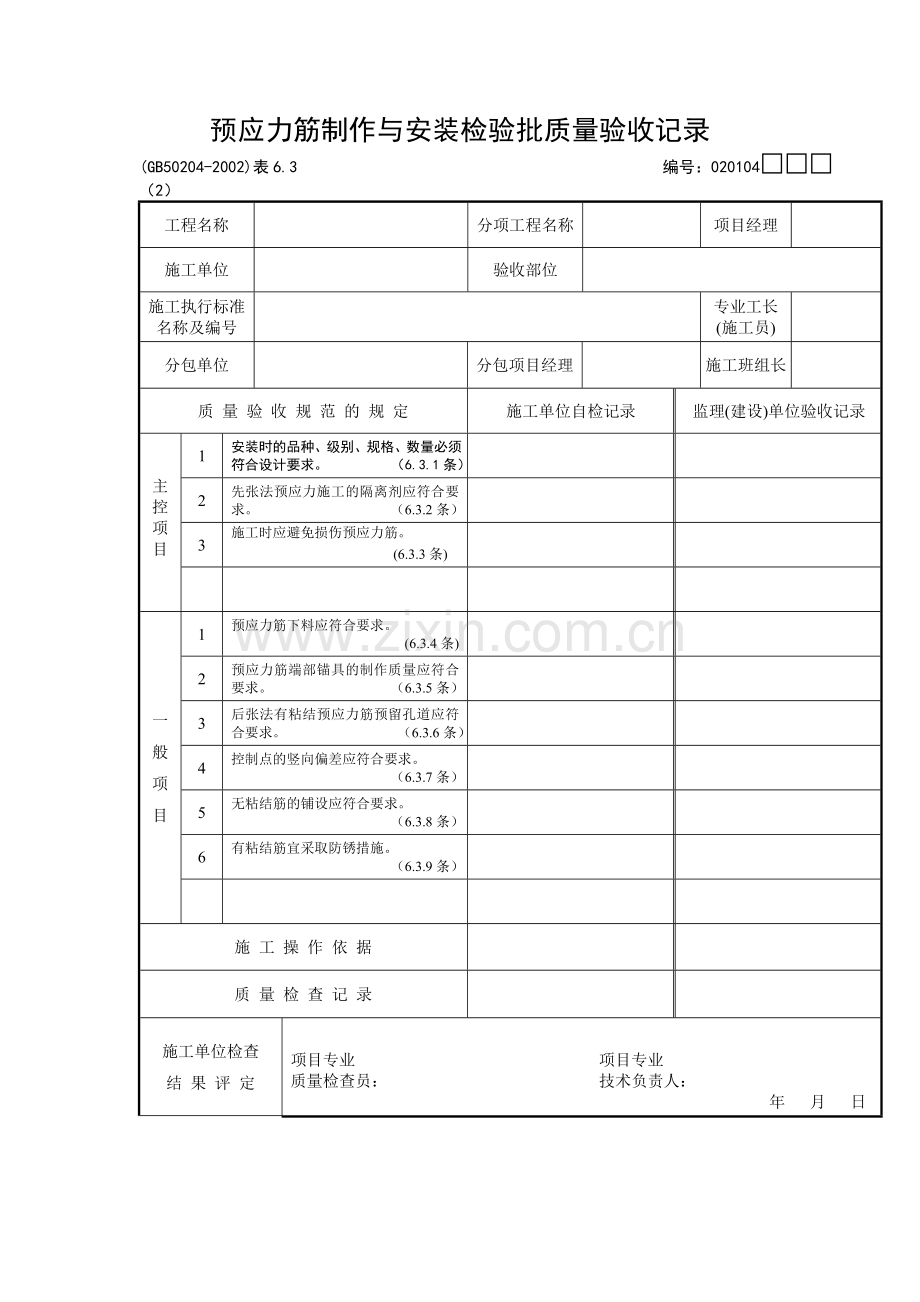

预应力筋制作与安装检验批质量验收记录
(GB50204-2002)表6.3 编号：020104□□□（2）
工程名称

分项工程名称

项目经理

施工单位

验收部位

施工执行标准
名称及编号

专业工长
(施工员)

分包单位

分包项目经理

施工班组长

质 量 验 收 规 范 的 规 定
施工单位自检记录
监理(建设)单位验收记录
主
控
项
目
1
安装时的品种、级别、规格、数量必须符合设计要求。 （6.3.1条）

2
先张法预应力施工的隔离剂应符合要求。 （6.3.2条）

3
施工时应避免损伤预应力筋。
(6.3.3条)

一
般
项
目
1
预应力筋下料应符合要求。
(6.3.4条)

2
预应力筋端部锚具的制作质量应符合要求。 （6.3.5条）

3
后张法有粘结预应力筋预留孔道应符合要求。 （6.3.6条）

4
控制点的竖向偏差应符合要求。
（6.3.7条）

5
无粘结筋的铺设应符合要求。
（6.3.8条）

6
有粘结筋宜采取防锈措施。
（6.3.9条）

施 工 操 作 依 据

质 量 检 查 记 录

施工单位检查
结 果 评 定

项目专业 项目专业
质量检查员： 技术负责人：
年 月 日
监理（建设）
单位验收结论

专业监理工程师：
（建设单位项目专业技术负责人）
年 月 日

020104□□□（2）说明
主 控 项 目

6.3.1 预应力筋安装时，其品种、级别、规格、数量必须符合设计要求。
检查数量：全数检查。 检验方法：观察，钢尺检查。
6.3.2 先张法预应力施工时应选用非油质类模板隔离剂，并应避免沾污预应力筋。
检查数量：全数检查。 检验方法：观察。
6.3.3 施工过程中应避免电火花损伤预应力筋；受损伤的预应力筋应予以更换。
检查数量：全数检查。 检验方法：观察。

一 般 项 目

6.3.4 预应力筋下料应符合下列要求：
1、预应力筋应采用砂轮锯或切断机切断，不得采用电弧切割；
2、当钢丝束两端采用镦头锚具时，同一束中各根钢丝长度的极差不应大于钢丝长度的1/5000，且不应大于5mm。当矚慫润厲钐瘗睞枥庑赖。
成组张拉长度不大于10m的钢丝时，同组钢丝长度的极差不得大于2mm。
检查数量：每工作班抽查预应力筋总数的3%，且不少于3束。 检验方法：观察，钢尺检查。聞創沟燴鐺險爱氇谴净。
6.3.5 预应力筋端部锚具的制作质量应符合下列要求：
1、挤压锚具制作时压力表油压应符合操作说明书的规定，挤压后预应力筋外端应露出挤压套筒1~5mm；
2、钢绞线压花锚成形时，表面应清洁、无油污，梨形头尺寸和直线段长度应符合设计要求；
3、钢丝镦头的强度不得低于钢丝强度标准值的98%。
检查数量：对挤压锚，每工作班抽查5%，且不应少于5件；对压花锚，每工作班抽查3件；对钢丝镦头强度，每
批钢丝检查6个镦头试件。
检验方法：观察，钢尺检查，检查镦头强度试验报告。
6.3.6 后张法有粘结预应力筋预留孔道的规格、数量、位置和形状除应符合设计要求外，尚应符合下列规定：残骛楼諍锩瀨濟溆塹籟。
1、预留孔道的定位应牢固，浇筑混凝土时不应出现移位和变形；
2、孔道应平顺，端部的预埋锚垫板应垂直于孔道中心线；
3、成孔用管道应密封良好，接头应严密且不得漏浆；
4、灌浆孔的间距：对预埋金属螺旋管不宜大于30m；对抽芯成形孔道不宜大于12m；
5、在曲线孔道的曲线波峰部位应设置排气兼泌水管，必要时可在最低点设置排水孔；
6、灌浆孔及泌水管的孔径应能保证浆液畅通。
检查数量：全数检查。 检验方法：观察，钢尺检查。酽锕极額閉镇桧猪訣锥。
6.3.7 预应力筋束形控制点的竖向位置偏差应符合表6.3.7的规定。
表6.3.7 束形控制点的竖向位置允许偏差
截面高（厚）度(mm)
h≤300
300＜h≤1500
h＞1500
允许偏差（mm）
±5
±10
±15

检查数量：在同一检验批内，抽查各类型构件中预应力筋总数的5%，且对各类型构件均不少于5束，每束不应少
于5处。
检验方法：钢尺检查。
注：束形控制点的竖向位置偏差合格点率应达到90%及以上，且不得有超过表中数值1.5倍的尺寸偏差。
6.3.8 无粘结预应力筋的铺设除应符合本规范第6.3.7条的规定外，尚应符合下列要求：
1、无粘结预应力筋的定位应牢固，浇筑混凝土时不应出现移位和变形；
2、端部的预埋锚垫板应垂直于预应力筋；
3、内埋式固定端垫板不应重叠，锚具与垫板应贴紧；
4、无粘结预应力筋成束布置时应能保证混凝土密实并能裹住预应力筋；
5、无粘结预应力筋的护套应完整，局部破损处应采用防水胶带缠绕紧密。
检查数量：全数检查。
检验方法：观察。
6.3.9 浇筑混凝土前穿入孔道的后张法有粘结预应力筋，宜采取防止锈蚀的措施。
检查数量：全数检查。
检验方法：观察。

注：本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织项目
专业质量（技术）负责人等进行验收。
