《QLY28液压凿岩机》PPT课件.ppt

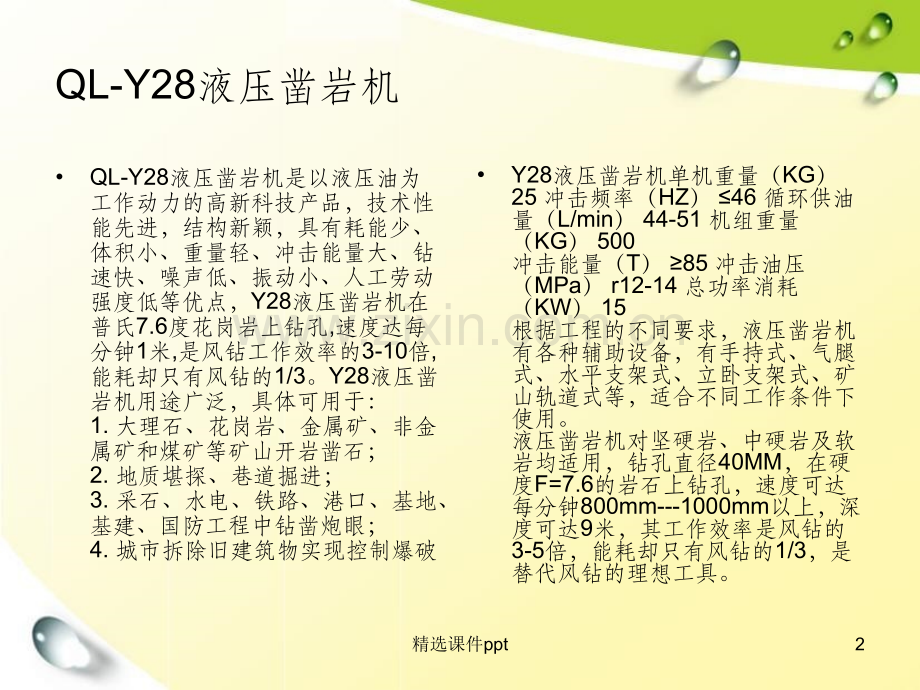

凿岩机凿岩机 内燃凿岩机QL-Y28液压凿岩机 QL-Y28液压凿岩机是以液压油为工作动力的高新科技产品，技术性能先进，结构新颖，具有耗能少、体积小、重量轻、冲击能量大、钻速快、噪声低、振动小、人工劳动强度低等优点，Y28液压凿岩机在普氏7.6度花岗岩上钻孔,速度达每分钟1米,是风钻工作效率的3-10倍,能耗却只有风钻的1/3。Y28液压凿岩机用途广泛，具体可用于：1.大理石、花岗岩、金属矿、非金属矿和煤矿等矿山开岩凿石；2.地质堪探、巷道掘进；3.采石、水电、铁路、港口、基地、基建、国防工程中钻凿炮眼；4.城市拆除旧建筑物实现控制爆破 Y28液压凿岩机单机重量（KG）25 冲击频率（HZ）46 循环供油量（L/min）44-51 机组重量（KG）500冲击能量（T）85 冲击油压（MPa）r12-14 总功率消耗（KW）15 根据工程的不同要求，液压凿岩机有各种辅助设备，有手持式、气腿式、水平支架式、立卧支架式、矿山轨道式等，适合不同工作条件下使用。液压凿岩机对坚硬岩、中硬岩及软岩均适用，钻孔直径40MM，在硬度F=7.6的岩石上钻孔，速度可达每分钟800mm-1000mm以上，深度可达9米，其工作效率是风钻的3-5倍，能耗却只有风钻的1/3，是替代风钻的理想工具。2精选课件pptYYT26支腿式全液压凿岩机支腿式全液压凿岩机YYT26支腿式全液压凿岩机:支腿式全液压凿岩机，六项国家专利技术溶入，与多种规格液压站配套，高钻速、低电耗、轻噪音、少故障，安全可靠，配置简单，移动方便，获国家重点新产品及科技部技术创新基金项目。被用户誉为“钻爆法施工的理想配套设备”、“传统风机的最佳替代品”，被专家学者评定为“远优于气动凿岩机，达到国际先进水平”。3精选课件pptYYT26支腿式全液压凿岩机支腿式全液压凿岩机技术参数：钎杆 22*108水排渣 气排渣 重量 26kg总长度 600mm活塞小头 24mm活塞大头 30mm液压油流量 32-35L/min液压油压力 15-17.5MPA冲击功 60-65J冲击频率 60-65J扭矩 60-65NM旋转速度 250-300r/min凿空直径 32-46排渣水压 0.1-0.3MPA液压支腿 长液腿160003000mm；短液腿13002500mm；机站连接胶管长度 620min4精选课件pptYYT28型支腿式全液压凿岩机全液压凿岩机是由凿岩机，液压支腿和液压泵组成，液压泵分为一泵可带一机，一泵带两机，一泵四机等，可根据施工要求选择，井下施工可配防爆电动液压泵，还可选择柴油动力液压泵。根据需要选择配置；1,适用范围适用范围YYT28支腿式全液压凿岩机目前已被公铁路隧道、水电水利工程、建材采石等众多部门所采用。2，机器特点，机器特点YYT28支腿式全液压凿岩机与多种规格液压站配套，高钻速、低电耗、轻噪音、少故障，安全可靠，配置简单，移动方便。比风钻钻孔速度快，提高工作效率；支腿长度最长可达两米半，最短为一米三；5精选课件pptYYT28型支腿式全液压凿岩机型支腿式全液压凿岩机 技术参数技术参数型号YYT28 主机0.6*0.173*0.19m工作油压15-17MPa流量30-35L冲击能60-65J冲击频率60-65Hz转矩60-65N.m转速250-300r/min液腿1300-2500mm水压0.3-0.5Mpa重量26kgYYT28支腿式全液压凿岩机支腿式全液压凿岩机 YYT28支腿式全液压凿岩支腿式全液压凿岩机机,YYT28凿岩机凿岩机,支腿式支腿式凿岩机凿岩机,全液压凿岩机全液压凿岩机,凿凿岩机岩机YYT28支腿式全液压凿岩机，六项国家专利技术溶入，与多种规格液压站配套，高钻速、低电耗、轻噪音、少故障，安全可靠，配置简单，移动方便，获国家重点新产品及科技部技术创新基金。YYT28支腿式全液压凿岩机基本参数:油压：17MPA冲击频率：60HZ冲压能：65J 扭距：55m/N转速：270r/min重量：28kg7精选课件pptYYT28支腿式全液压凿岩机支腿式全液压凿岩机支腿式全液压凿岩机，六项国家专利技术溶入，与多种规格液压站配套，高钻速、低电耗、轻噪音、少故障，安全可靠，配置简单，移动方便，获国家重点新产品及科技部技术创新基金项目。被用户誉为“钻爆法施工的理想配套设备”、“传统风机的最佳替代品”，被专家学者评定为“远优于气动凿岩机，达到国际先进水平”。YYT28支腿式全液压凿岩机基本参数:油压：17MPA冲击频率：60HZ冲压能：65J扭距：55m/N转速：270r/min重量：28kgYYT29支腿式全液压凿岩机 YYT29气腿式全液压凿岩机，具有高钻速、低电耗、轻噪音、少故障，安全可靠，配置简单，移动方便等特点。其工作效率是其他凿岩机的510倍，同时功率消耗是其他凿岩机的1/3。钻井性能：适用于软岩，硬，半硬型岩石。被用户誉为 传统气动凿岩机的最佳替代品。9精选课件pptYYT29支腿式全液压凿岩机支腿式全液压凿岩机 10精选课件ppt单立柱钻架液压凿岩机单立柱钻架液压凿岩机产品用途各类岩石、钢筋混凝土、素混凝土爆破孔的钻进。应用领域一、工程领域：土石方工程、拆除工程、路桥工程、隧道掘进工程、（非）开挖工程、水利工程等。二、采矿领域：石材开采（大理石、花岗岩、砂岩、石灰岩等）、金属矿开采、煤矿开采、砂石开采等。1.能耗低，全套装机能量15KW，钻凿同样的岩石炮眼仅为风动能耗的1/3 2.体积小，但冲击能量85焦耳，冲击频率46HZ。频率高，即枪头可达到每分钟3000次的冲击，旋转以120kg的力强力钻凿。在钻凿硬度为普氏7.6的花岗岩炮眼为40mm 时，每分钟钻速可达800mm以上，即连续工作的话，每小时可达钻石50米左右。3.凿岩支架充分保证了钻孔垂直度与垂直炮眼的平行度。4.安装方便，易于搬运，适合野外作业。5.液压凿岩机噪声，比风动凿岩机低10dBA，利用机架钻孔也极大改善了工人作业环境。6.使用寿命长，关键零件冲击活塞寿命为风动的3倍以上。7.液压凿岩机扭矩大，减少了卡纤现象，冲击应力波接近矩形波，提高了钎具的寿命。8.价格低，仅为国外同类产品的10分之一。单立柱钻架液压凿岩机单立柱钻架液压凿岩机 12精选课件ppt立卧支架液压凿岩机立卧支架液压凿岩机产品用途各类岩石、钢筋混凝土、素混凝土爆破孔的钻进。应用领域一、工程领域：土石方工程、拆除工程、路桥工程、隧道掘进工程、（非）开挖工程、水利工程等。二、采矿领域：石材开采（大理石、花岗岩、砂岩、石灰岩等）、金属矿开采、煤矿开采、砂石开采等。1.能耗低，全套装机能量15KW，钻凿同样的岩石炮眼仅为风动能耗的1/3 2.液压凿岩机重量为27kg，体积小，但冲击能量85焦耳，冲击频率46HZ。频率高，即枪头可达到每分钟3000次的冲击，旋转以120kg的力强力钻凿。在钻凿硬度为普氏7.6的花岗岩炮眼为40mm 时，每分钟钻速可达800mm以上，即连续工作的话，每小时可达钻石50米左右。3.凿岩支架充分保证了钻孔垂直度与垂直炮眼的平行度。4.安装方便，易于搬运，适合野外作业。5.液压凿岩机噪声，比风动凿岩机低10dBA，利用机架钻孔也极大改善了工人作业环境。6.使用寿命长，关键零件冲击活塞寿命为风动的3倍以上。7.液压凿岩机扭矩大，减少了卡纤现象，冲击应力波接近矩形波，提高了钎具的寿命。8.价格低，仅为国外同类产品的10分之一。13精选课件ppt立卧支架液压凿岩机立卧支架液压凿岩机 一、液压动力站三、支撑推进系统1.支撑系统四、附件14精选课件ppt三角支架液压凿岩机三角支架液压凿岩机产品用途各类岩石、钢筋混凝土、素混凝土爆破孔的钻进。应用领域一、工程领域：土石方工程、拆除工程、路桥工程、隧道掘进工程、（非）开挖工程、水利工程等。二、采矿领域：石材开采（大理石、花岗岩、砂岩、石灰岩等）、金属矿开采、煤矿开采、砂石开采等。1.能耗低，全套装机能量15KW，钻凿同样的岩石炮眼仅为风动能耗的1/3 2.体积小，但冲击能量85焦耳，冲击频率46HZ。频率高，即枪头可达到每分钟3000次的冲击，旋转以120kg的力强力钻凿。在钻凿硬度为普氏7.6的花岗岩炮眼为40mm 时，每分钟钻速可达800mm以上，即连续工作的话，每小时可达钻石50米左右。3.凿岩支架充分保证了钻孔垂直度与垂直炮眼的平行度。4.安装方便，易于搬运，适合野外作业。5.液压凿岩机噪声，比风动凿岩机低10dBA，利用机架钻孔也极大改善了工人作业环境。6.使用寿命长，关键零件冲击活塞寿命为风动的3倍以上。7.液压凿岩机扭矩大，减少了卡纤现象，冲击应力波接近矩形波，提高了钎具的寿命。8.价格低，仅为国外同类产品的10分之一。15精选课件ppt三角支架液压凿岩机三角支架液压凿岩机 液压凿岩机，凿岩机，液压钻机液压凿岩机，凿岩机，液压钻机液压凿岩机是以高压油为工作介质的强力凿岩设备，它具有体积小、重量轻、钻速快、振动小、噪声低、耗能少、操作灵活方便、故障率低、使用寿命长等优点。它的工作效率是风钻的510倍，能耗却只有风钻的1/3。在普氏7.6度花岗岩上钻40毫米的孔时，钻孔速度每分钟在0.81.2米以上。QL-Y28液压凿岩机是取代风钻机的最佳设备。产品用途各类岩石、钢筋混凝土、素混凝土爆破孔的钻进。应用领域一、工程领域：土石方工程、拆除工程、路桥工程、隧道掘进工程、（非）开挖工程、水利工程等。二、采矿领域：石材开采（大理石、花岗岩、砂岩、石灰岩等）、金属矿开采、煤矿开采、砂石开采等。1.能耗低，全套装机能量15KW，钻凿同样的岩石炮眼仅为风动能耗的1/32.液压凿岩机重量为27kg，体积小，但冲击能量85焦耳，冲击频率46HZ。频率高，即枪头可达到每分钟3000次的冲击，旋转以120kg的力强力钻凿。在钻凿硬度为普氏7.6的花岗岩炮眼为40mm 时，每分钟钻速可达800mm以上，即连续工作的话，每小时可达钻石50米左右。3.凿岩支架充分保证了钻孔垂直度与垂直炮眼的平行度。4.安装方便，易于搬运，适合野外作业。5.液压凿岩机噪声，比风动凿岩机低10dBA，利用机架钻孔也极大改善了工人作业环境。6.使用寿命长，关键零件冲击活塞寿命为风动的3倍以上。7.液压凿岩机扭矩大，减少了卡纤现象，冲击应力波接近矩形波，提高了钎具的寿命。8.价格低，仅为国外同类产品的10分之一。17精选课件ppt圆盘支架液压凿岩机圆盘支架液压凿岩机QL-Y28液压凿岩机是以液压油为工作动力的高新科技产品，技术性能先进，结构新颖，具有耗能小、体积小、重量轻、冲击能量大、钻速快，噪声低、振动小，人工劳动强度低等优点，可广泛用于大理石，花岗岩，金属矿，非金属矿和煤矿等矿山开采，亦可用于地质勘探、巷道掘进以及基地、港口、水电、路桥、国防工程中钻凿炮眼，还可用于城市拆除旧建筑物实现可控制爆破，其工作效率是风钻的310倍，能耗却只有风钻的1/3，是替代风钻的理想工具。钻孔功效：对坚硬岩、中硬岩及软岩均适用，钻孔直径从32mm50mm。在F=7.6度的岑溪红上钻孔速度每分钟在800mm1000mm以上，深度可达9m，其效率及功能优于国外同类产品。液压凿岩机由三部分组成：一液压凿岩枪。二液压动力站（有防爆型，非防爆型，柴油机型）。三手持气腿或立式和卧式液压支架推动系统，支腿式。根据工程不同要求有各种辅助设备，有人工手持钻岩，有用气腿支撑，有立卧式支架，还有矿山轨道式，可适合不同工作条件下使用。圆盘支架液压凿岩机圆盘支架液压凿岩机 19精选课件ppt圆盘支架液压凿岩机圆盘支架液压凿岩机 主要特点：1.凿岩支架充分保证了钻孔垂直度与垂直炮眼的平行度。2.安装方便，易于搬运，适合野外作业。3.液压凿岩机噪声，比风动凿岩机低10dBA，利用机架钻孔也极大改善了工人作业环境。4.使用寿命长，关键零件冲击活塞寿命为风动的3倍以上。5.液压凿岩机扭矩大，减少了卡纤现象，冲击应力波接近矩形波，提高了钎具的寿命。6.价格低，仅为国外同类产品的10分之一。YYT28液压凿岩机液压凿岩机 液压凿岩机，YT28液压凿岩机，支腿式液压凿岩机支腿式液压凿岩机,YYT28凿岩机,支腿式凿岩机,全液压凿岩机,支腿式液压凿岩机液压凿岩机是由凿岩机，液压支腿和液压泵组成，液压泵分为一泵可带一机，一泵带两机，一泵四机等，可根据施工要求选择，井下施工可配防爆电动液压泵，还可选择柴油动力液压泵。根据需要选择配置；液压凿岩机使用范围：液压凿岩机YYT28液压凿岩机目前已被公铁路隧道、水电水利工程、建材采石等众多部门所采用。液压凿岩机特点：液压凿岩机YYT28液压凿岩机与多种规格液压站配套，高钻速、低电耗、轻噪音、少故障，安全可靠，配置简单，移动方便。比风钻钻孔速度快，提高工作效率；支腿长度最长可达两米半，最短为一米三；液压凿岩机YYT28液压凿岩机具有原动力小,钻速快,操纵稳,躁声低,结构简洁,使用可靠,维修方便,移动灵活等显著特点.YYT28液压凿岩机液压凿岩机液压凿岩机参数：主机：0.6*0.173*0.19m 工作油压：15-17Mpa流量：30-35L 冲击能：60-65J冲击频率：60-65HZ 转矩：60-65N.m转速：250-300r/min 液腿：1300-2500mm水压：0.3-0.5Mpa 重量：26kg
