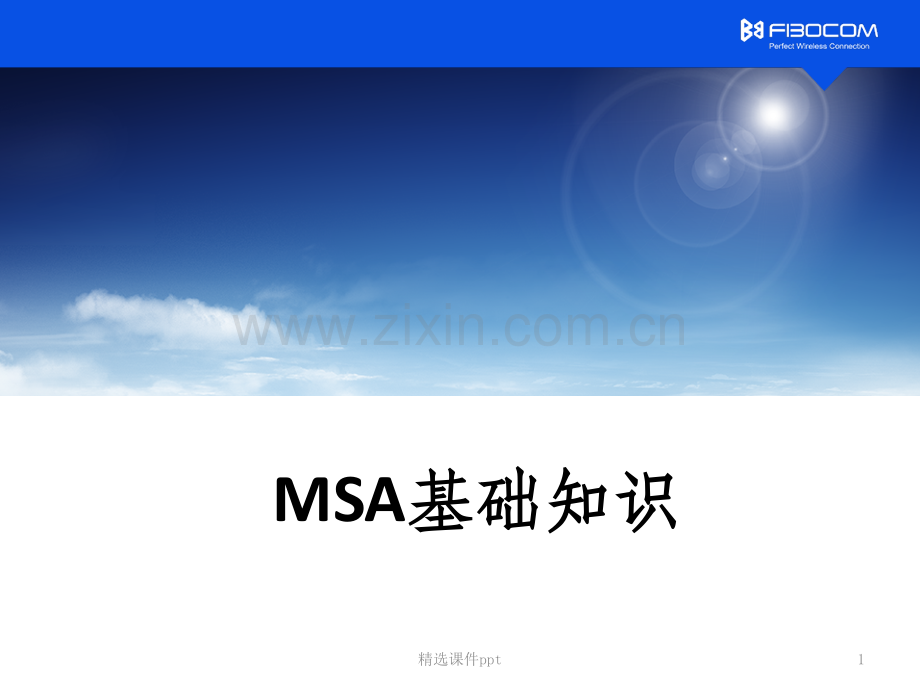

MSA基础知识基础知识1精选课件ppt什么是MSA：Measure system analysis(测量系统分析)：是对一个由人，仪器，测试 方法，所测零件组成系统的测量数据是否有效的评估。2精选课件ppt测量系统评价的五个参数：1、重复性2、再现性3、稳定性4、线 性 5、偏倚性3精选课件ppt重复性：由同一个人，同一台测量设备，同一种方法，同 一个零件多次测试所获得的数值差异再现性：是由同一台测试设备，同一种方法，同一个测试零件，不同人员测试值的复现4精选课件ppt偏倚性：测量值与真实值之间的误差，产品真实值并不可测，只能通过更加精密的仪器获得基准值。稳定性：是随着时间变化，测量设备发生的偏倚性。线 性：在测试设备的每个测试值与真值之间存在一定的 差异。5精选课件ppt在实际的测试中，由于仪器平时已有校准的缘故，一般只需要做再现性与重复性的分析，即可保证测试数据的有效性。6精选课件ppt再现性与重复性数据获取方式再现性与重复性数据获取方式选定需分析仪器挑选测试人员3名选择测试产品10pcs测试方法SOP化轮流测试10pc产品 重复三次注：测试人员不可把同一个产品重复三次的动作一次完成7精选课件ppt数据分析数据分析采用Minitab软件进行分析8精选课件ppt打开Minitab统计下拉菜单 质量工具量具分析创建量具R&R 研究工作表数据编号部件编号人员编号数据输入9精选课件ppt打开Minitab统计下拉菜单 质量工具量具分析创建量具R&R 研究(交叉)10精选课件ppt11精选课件ppt三参数越小表明系统越好，但从图片中可以看出，R&R接近100%，这个测试系统是失败的12精选课件ppt一个部件，三个人总共两侧9次数据表现，数据越离散，测量系统越差13精选课件ppt在上下线范围内，测试值变差越小，测量系统越稳定14精选课件ppt箱线图中中心值越大，测量系统越不稳定15精选课件ppt16精选课件ppt数值越接近，表明测量一致性越好17精选课件pptGR&R值30%为OK18精选课件pptGR&R值计算19精选课件ppt重复性：试验次数K120.886230.5908再现性：n-表示零件数，r-表示测试次数K2-常数：根据实验人数而定评价人数K220.707130.5231K1:常数，根据实验次数而定20精选课件ppt重复性和再现性零件间变差PV=RPxK3零件数量K330.5231 40.4467 50.4043 60.3742 70.3534 80.3375 90.3249 100.3146 21精选课件ppt总变差GR&R值GR&R值30%为OK22精选课件ppt以上，谢谢！23精选课件ppt
