项
次
工序节点
名 称
图 示
要求与做法

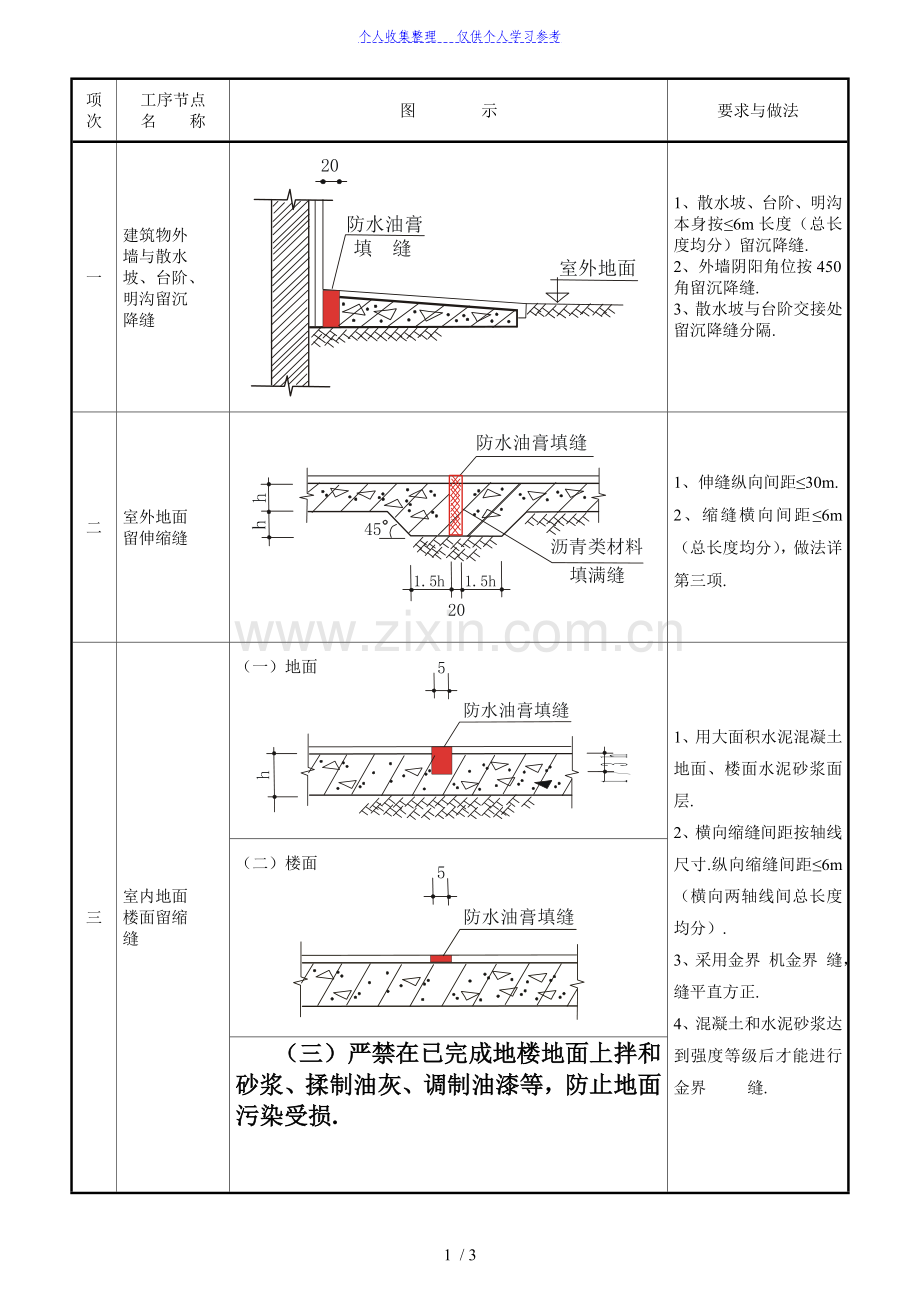

一
建筑物外
墙与散水
坡、台阶、
明沟留沉
降缝

1、散水坡、台阶、明沟本身按≤6m长度（总长度均分）留沉降缝.
2、外墙阴阳角位按450角留沉降缝.
3、散水坡与台阶交接处留沉降缝分隔.

二
室外地面
留伸缩缝

1、伸缝纵向间距≤30m.
2、缩缝横向间距≤6m（总长度均分），做法详第三项.
三
室内地面
楼面留缩
缝
（一）地面
1、用大面积水泥混凝土地面、楼面水泥砂浆面层.
2、横向缩缝间距按轴线尺寸.纵向缩缝间距≤6m（横向两轴线间总长度均分）.
3、采用金界 机金界 缝，缝平直方正.
4、混凝土和水泥砂浆达到强度等级后才能进行金界 缝.
（二）楼面
（三）严禁在已完成地楼地面上拌和砂浆、揉制油灰、调制油漆等，防止地面污染受损.

项
次
工序节点
名 称
图 示
要求与做法

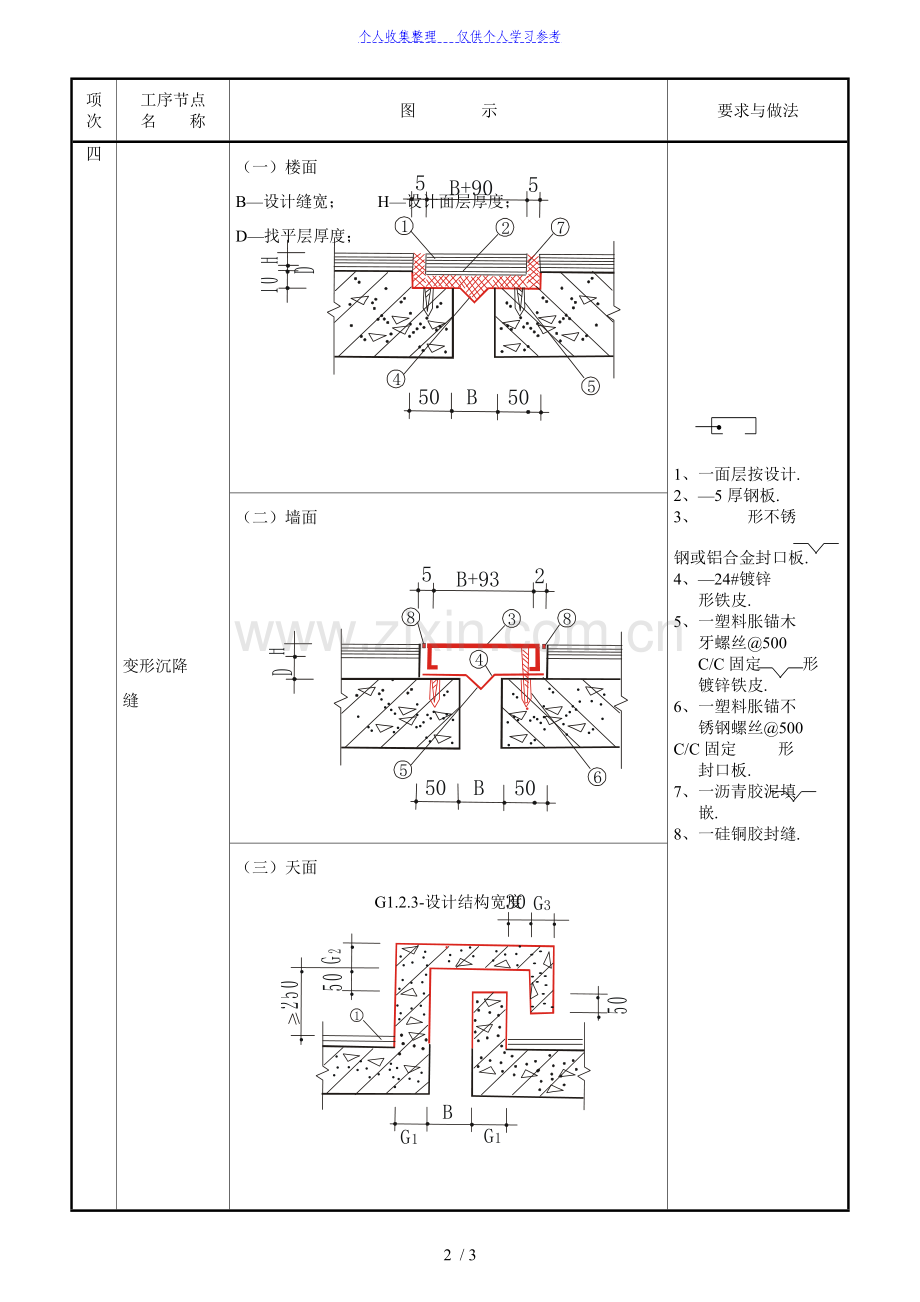

四
变形沉降
缝
（一）楼面
B—设计缝宽； H—设计面层厚度；
D—找平层厚度；
1、一面层按设计.
2、—5厚钢板.
3、 形不锈
钢或铝合金封口板.
4、—24#镀锌
形铁皮.
5、一塑料胀锚木
牙螺丝@500
C/C固定 形
镀锌铁皮.
6、一塑料胀锚不
锈钢螺丝@500
C/C固定 形
封口板.
7、一沥青胶泥填
嵌.
8、一硅铜胶封缝.

（二）墙面
（三）天面
G1.2.3-设计结构宽度
