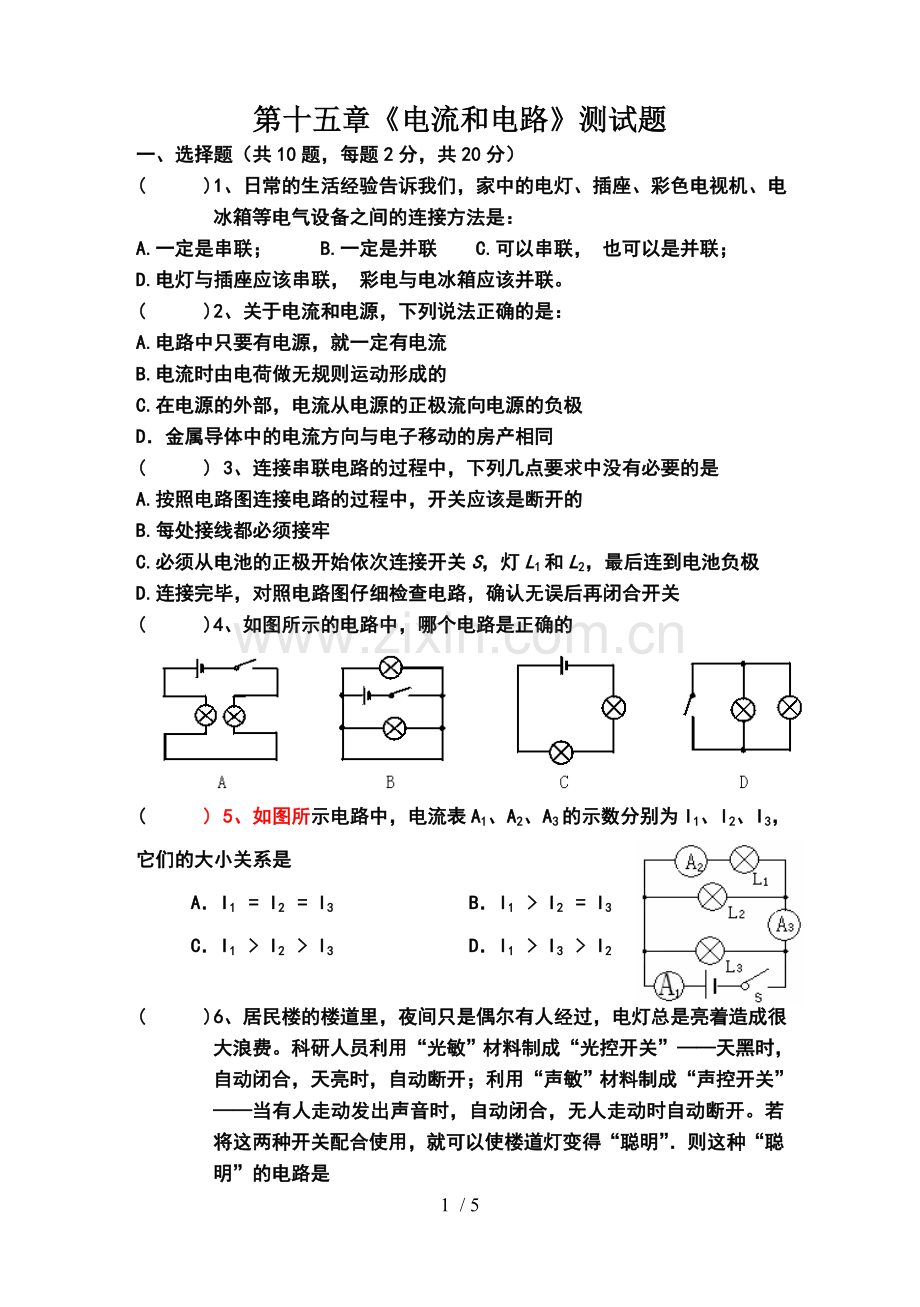

第十五章《电流和电路》测试题
一、选择题（共10题，每题2分，共20分）
( )1、日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电气设备之间的连接方法是：
A.一定是串联； B.一定是并联 C.可以串联， 也可以是并联；
D.电灯与插座应该串联， 彩电与电冰箱应该并联。
( )2、关于电流和电源，下列说法正确的是：
A.电路中只要有电源，就一定有电流
B.电流时由电荷做无规则运动形成的
C.在电源的外部，电流从电源的正极流向电源的负极
D．金属导体中的电流方向与电子移动的房产相同
( ) 3、连接串联电路的过程中，下列几点要求中没有必要的是
A.按照电路图连接电路的过程中，开关应该是断开的
B.每处接线都必须接牢
C.必须从电池的正极开始依次连接开关S，灯L1和L2，最后连到电池负极
D.连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关
( )4、如图所示的电路中，哪个电路是正确的

( ) 5、如图所示电路中，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系是
A．I1 = I2 = I3 B．I1 > I2 = I3
C．I1 > I2 > I3 D．I1 > I3 > I2

( )6、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”．则这种“聪明”的电路是

220V
220V
220V
220V
A
B
C
D
光控
声控
声控
光控
光控
声控
光控
声控

( )7、某家用电器正常工作是，通过的电流大约为5A，该用电器可能是：
A、电视机 B、空调 C、 洗衣机 D、白炽灯
( )8、甲、乙两同学在做实验时，把电流表的“+”和 “0．6”两个接线柱接在电路中，指针位于如下图所示的位置，下面记录中正确的是

A． 1.4 A
B． 0.24 A
C． 0.26 A
D． 0.28 A
( )9、如图所示，粗心的小强把电流表并联接在了L1的两端。此时如果闭合开关，一定会发生（ ）
A、电源短路 B、电流表损坏
C、L1不亮 D、L2的灯丝烧断

( )10、下列四组物体中，都属于绝缘体的一组是
A．碳棒、人体、大地 B．水银、铜丝、铁块
C．陶瓷、干木、塑料 C．大地、人体、陶瓷
二、填空题（每空1分，共20分）
11、一个完整的电路是由提供电能的_______、消耗电能的____________、控制电路通断的_______和提供电的流动路径的__________四部分组成的。
L1

12、在如下图所示的电路中，有三个开关S1、S2、S3 ，如果仅将开关S3闭合，S1、S2、断开，则灯L1、L2 联。如果将开关S1、S2闭合，S3断开，则灯L1、L1 联。

13、电流是表示________________的物理量，电流的单位是________，用符号______表示。
14、计算器中的电流很小，大约100μA，也就是_______A ；雷电是一种常见的自然现象，发生雷电时的电流高达2×105A，相当于____________mA。
15、实验室里通常用____________来测量电路中的电流。测量时，电流表必须和被测的用电器________联在电路里，使电流从它的_________接线柱流进，从__________接线柱流出，并选择合适的___________，绝对不允许不经过_____________而直接将它连接在电源的两极上。
16、串联电路中各处的电流是___________的，并联电路干路的电流___________各并联支路的电流______________。
三、作图题（共2题，共10分）
17、根据电路实物图画出电路图

18、按下边的电路图连接实物。（4分）

四、实验题（共3题，共20分）L1
L2
S1
S2
S3

19、（7分）如图所示电路中：

（1）若使L1、L2串联，则应闭合_________，断开________；
（2）若使L1、L2并联，则应闭合_________，断开________；
（3）如果只闭合S1而断开S2、S3，则灯_________亮；
（4）同时闭合开关_________和_________是不允许的.
20、（6分）某同学在使用电流表测量通过某一灯泡的电流的实验，闭合开关后，发现电流表的指针偏转到如图所示的位置，于是他立即断开开关.则：
（1）测量时产生这种现象的原因是__________________________
（2）该同学为了完成实验，下一步应该采取的措施是____________________。
（3）改正错误后，该同学再闭合开关，发现指针的读数是1.8A，请你在图中画出指针的位置。
0
1
2
3
0
0.2
0.4
0.6
+
0.6
3

21、 （7分）根据图下图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路，并画出电路图．

电流和电路单元测试卷参考答案
一、选择题
1
2
3
4
5
6
7
8
9
10
B
C
C
A
D
D
B
D
B
C
二、填空题
11、电源，用电器，开关，导线。
12、串，并。
13、电流强弱，安，A。
14、10－4A，2×108。
15、电流表，串，正，负，量程，用电器。
16、相等，等于，之和。
三、作图题
17、略
18、见下图。

四、实验题
19、（1）S2S1， S3
（2）S1 S3，S2
（3）L2
（4）S2 S3
20、（1）量程选错。
0
1
2
3
0
0.2
0.4
0.6
+
0.6
3
（2）把量程改接3A的。
（3）见右图。
21 略
