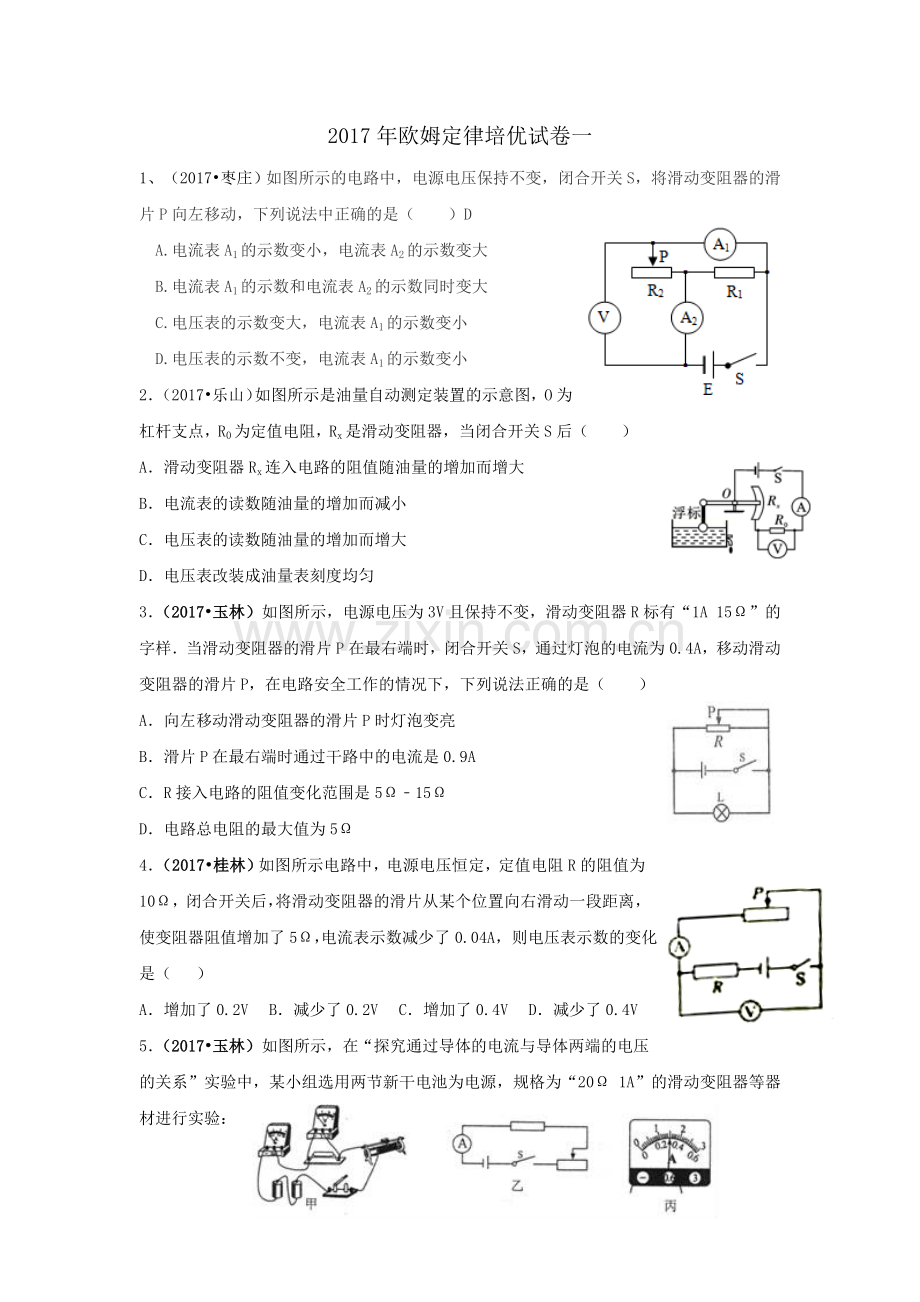

2017年欧姆定律培优试卷一
1、（2017•枣庄）如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（  ）D
A.电流表A1的示数变小，电流表A2的示数变大
B.电流表A1的示数和电流表A2的示数同时变大
C.电压表的示数变大，电流表A1的示数变小
D.电压表的示数不变，电流表A1的示数变小
2．（2017•乐山）如图所示是油量自动测定装置的示意图，O为杠杆支点，R0为定值电阻，Rx是滑动变阻器，当闭合开关S后（　　）
A．滑动变阻器Rx连入电路的阻值随油量的增加而增大
B．电流表的读数随油量的增加而减小
C．电压表的读数随油量的增加而增大
D．电压表改装成油量表刻度均匀
3．（2017•玉林）如图所示，电源电压为3V且保持不变，滑动变阻器R标有“1A 15Ω”的字样．当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（　　）
A．向左移动滑动变阻器的滑片P时灯泡变亮
B．滑片P在最右端时通过干路中的电流是0.9A
C．R接入电路的阻值变化范围是5Ω﹣15Ω
D．电路总电阻的最大值为5Ω
4．（2017•桂林）如图所示电路中，电源电压恒定，定值电阻R的阻值为10Ω，闭合开关后，将滑动变阻器的滑片从某个位置向右滑动一段距离，使变阻器阻值增加了5Ω，电流表示数减少了0.04A，则电压表示数的变化是（　　）
A．增加了0.2V B．减少了0.2V C．增加了0.4V D．减少了0.4V
5．（2017•玉林）如图所示，在“探究通过导体的电流与导体两端的电压的关系”实验中，某小组选用两节新干电池为电源，规格为“20Ω 1A”的滑动变阻器等器材进行实验：

（1）请根据图甲的实物图将图乙的电路图补充完整；
（2）连接电路时开关应该　　．闭合开关，发现电压表无示数，电流表有示数但没超出量程，则产生故障的原因可能是导体电阻　　（选填“断路”或“短路”）；
（3）排除故障后，闭合开关，移动滑动变阻器的滑片，若电流表的示数如图丙所示，其读数为　 A；
（4）改变滑动变阻器滑片的位置，测得多组对应的电压、电流值，如下表所示，由测得数据可知，当电阻一定时，导体中的电流与电压成正比，导体电阻为　　Ω（结果保留一位小数）：
实验次数
1
2
3
4
5
6
电压U/V
0.6
1.0
1.5
2.0
2.4
2.8
电流I/A
0.12
0.20
0.32
0.38
0.48
0.56
（5）进行实验时，该小组发现：调节滑动变阻器无法使电压表示数为0.5V，为了解决这个问题，可采取的方法是　
6．（2017•雅安）某同学按照如图１５甲所示的电路，测量额定电压为2.5Ｖ灯泡的电阻。
（１）请用笔画线代替导线将图１５甲所示的实物电路连接完整（要求：滑动变阻器的滑片向右移动时小灯变亮）；
（２）实验中所用电压表在未接入电路时，指针如图１５乙所示，在使用它测量前应进行的操作是________________；
（３）故障排除后，闭合开关，移动滑片，当电压表示数为1.5Ｖ时，电流表示数如图１５丙所示，则此时小灯泡电阻为__________Ω；
（４）利用实验测得数据绘制了如图１５丁所示的Ｉ－Ｕ图象，则小灯泡正常发光时电阻______Ω；
（５）完成测量后小东认为，还可以用上述器材探究“电流与电压关系”，小李认为用上述器材不能完成此探究，你认为小李判断的理由是什么？
答：_______________________________________________________________________
7．（2017•衢州）小柯在拓展课上，设计了图甲电路，用来直接测出接入1、2两点间导体的电阻．

（1）用导线连接1、2两点，电流表的示数如图乙，则通过变阻器的电流
为　　A．此时1、2两点间的电阻为0Ω，则在电流表指针所指的刻度上标0Ω．
（2）保持变阻器滑片不动，把待测电阻Rx接入1、2两点之间，此时电流表读数为0.1A，则Rx的阻值是　　Ω，然后在电流表的0.1A刻度处标上相应的阻值．依此方法，在电流表的刻度上一一标上相应的阻值，这样就可以用此电流表测出接入1、2两点间导体的电阻．
（3）干电池用久了电压会变小，此时再用导线连接1、2两点，电流表的指针就不能对准0Ω刻度线．要使指针重新对准0Ω刻度线，变阻器的滑片应向　　（填字母）端移动．
8．（2017•河南）在“探究电流与电阻的关系”的实验中，小强选用了4Ω、8Ω、10Ω、20Ω四个定值电阻，电源电压恒为3V．
（1）请按图甲所示的电路图，将实物图乙连接完整．

（2）闭合开关接触时，发现电流表无示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，造成这一现象的原因可能是　 　．
（3）排除电路故障后，闭合开关，移动滑片，当选用4Ω的电阻时，电流表示数如图丙所示，记为　　A；以后每更换一个阻值更大的电阻后，闭合开关，应将滑动变阻器的滑片向　 （选填“A”或“B”）端移动，使电压表的示数　　，同时记下对应的电流值．
（4）根据实验数据，小强做出了如图丁所示的I﹣R图象，由于此图线为曲线，小强认为不便直观判断I与R的定量关系，于是对图象中的坐标进行了巧妙变换，从而直观判断出了I与R的关系．你认为小强的改进方法是：　 　．
10、（2017•江西）如图16所示，电源电压可调，小灯泡上标有“6V 0.5A”的字样（不考虑温度对小灯泡电阻的影响），电流表的量程：0～0.6A，电压表量程：0～3V，滑动变阻器规格为“20Ω 1A”
（1）电源电压调至6V，闭合开关S1和S2，移动滑动变阻器的滑片P，使小灯泡正常发光，电流表示数为0.6A，则电压表的示数是多少？R0的阻值是多少？
（2）电源电压调至8V，断开开关S1、闭合开关S2，为了保证电路安全，求滑动变阻器的阻值变化范围。

11．（2017•河南）小丽设计了一个防踩踏模拟报警装置，工作原理如图甲所示．ABO为一水平杠杆，O为支点，OA：OB=5：1，当水平踏板所受压力增大，电压表示数达到6V时，报警器R0开始发出报警信号．已知电路中电源电压为8V，R0的阻值恒为15Ω，压力传感器R固定放置，其阻值随所受压力F变化的关系如图乙所示，踏板、压杆和杠杆的质量均忽略不计．试问：

（1）由图乙可知，压力传感器R的阻值随压力F的增大而　 　；
（2）当踏板空载时，闭合开关，电压表的示数为多少？
（3）当报警器开始报警时，踏板设定的最大压力值为多少？
（4）若电源电压略有降低，为保证报警器仍在踏板原设定的最大压力值时报警，刚踏板触电B应向　 　（选填“左”或“右”）移动，并简要说明理由
