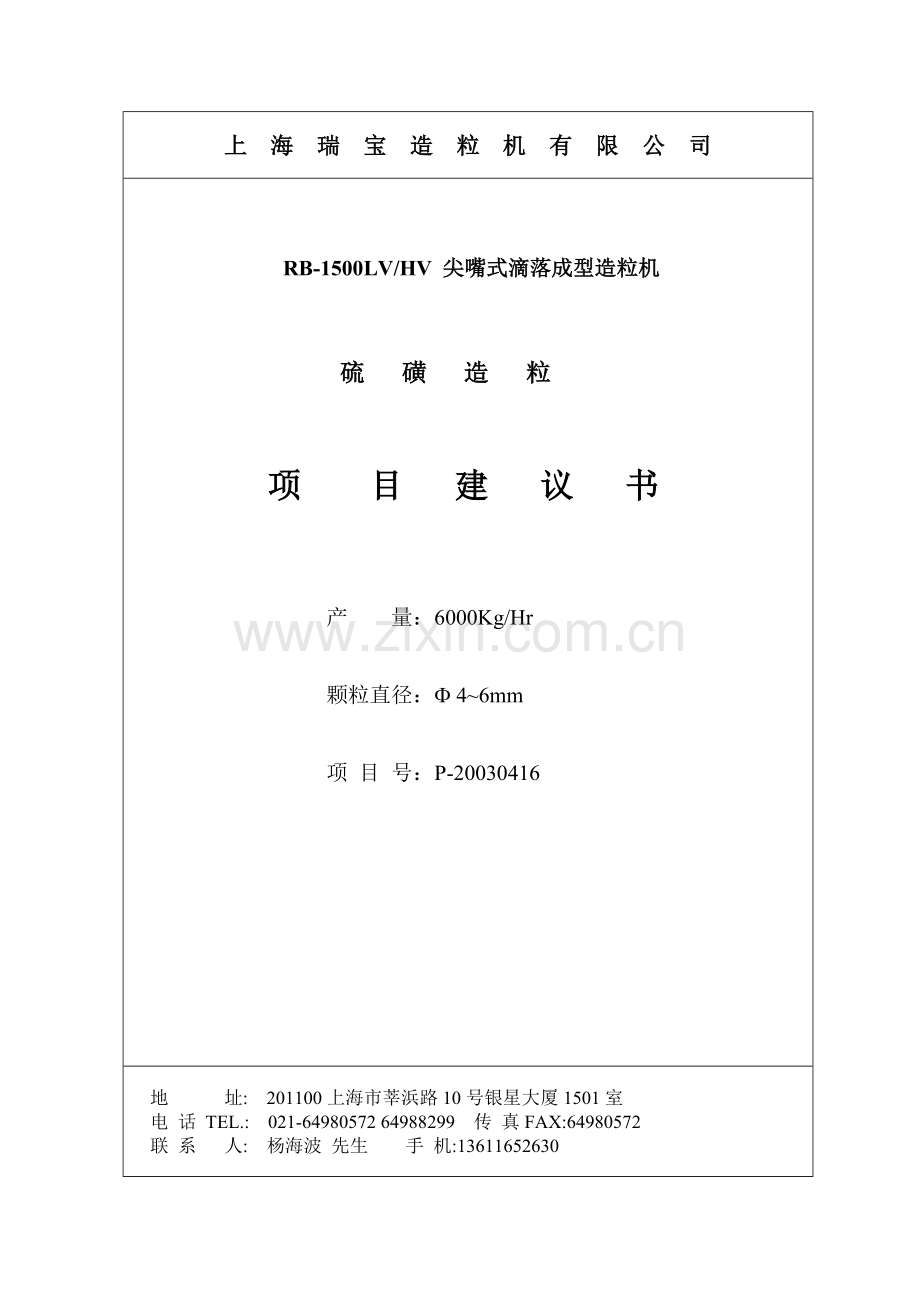

上 海 瑞 宝 造 粒 机 有 限 公 司

RB-1500LV/HV 尖嘴式滴落成型造粒机

硫 磺 造 粒

项 目 建 议 书

产 量：6000Kg/Hr

颗粒直径：F 4~6mm

项 目 号：P-20030416

地 址: 201100上海市莘浜路10号银星大厦1501室
电 话 TEL.: [phone] 64988299 传 真FAX:64980572
联 系 人: 杨海波 先生 手 机:13611652630

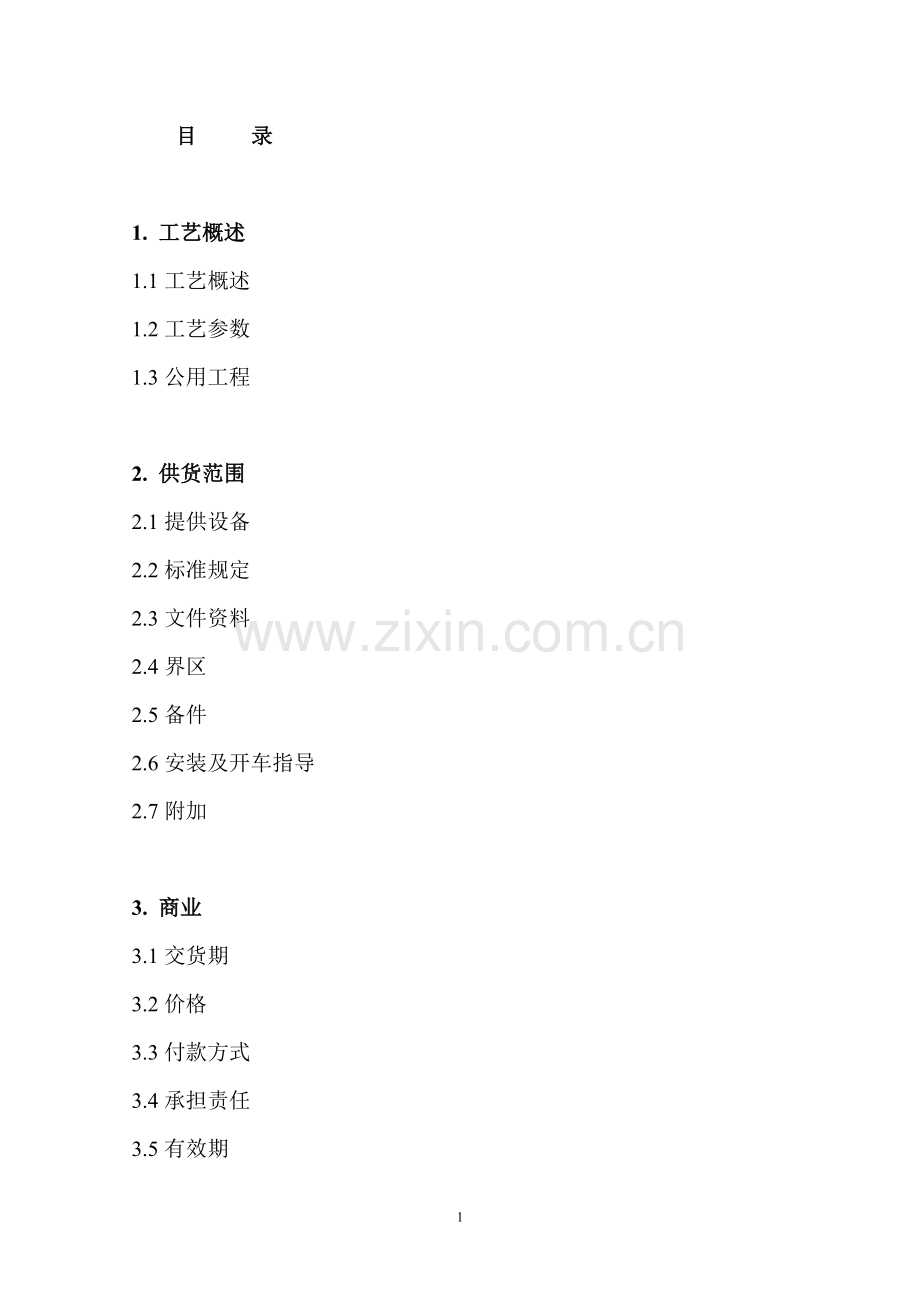

目 录

1. 工艺概述
1.1工艺概述
1.2工艺参数
1.3公用工程

2. 供货范围
2.1提供设备
2.2标准规定
2.3文件资料
2.4界区
2.5备件
2.6安装及开车指导
2.7附加

3. 商业
3.1交货期
3.2价格
3.3付款方式
3.4承担责任
3.5有效期
１．工艺概述

1.1 工艺概述
造粒工艺
从塔来的熔融硫磺物料由泵输送，经过滤器送入滴落成型机定子中的物料槽，输送泵带保温夹套，输送流量可调；过滤器采用８０目。
（泵及过滤器均由买方提供，但可根据买方要求，卖方代购。）
滴落成型机主要组成部分如下：
带有保温通道及物料槽的定子，定子底部装有分布器：
带有数千个呈一定排列的尖嘴的外转筒(ZL982380658)，外转筒绕定子作回转运动。
当外转筒绕定子作回转运动时，外转筒上的尖嘴经过定子底部时，一定量的物料就会通过外转筒上的小孔喷出，落到下方冷却钢带的上表面上，冷却成固体颗粒，冷却钢带以和滴落成型机相同的线速度运行，冷却钢带的下表面上喷有冷却水，使钢带上表面保持所需的一定温度，钢带与滴落成型机保持一定的间距，固化后的颗粒由与冷却钢带相接的刮料板刮下，送入包装机内打包。

1.2工艺参数
造粒产品 硫磺
最大产量 6000--5000Kg/Hr
进料温度 125--135°C(控制)
进料压力 0.3-0.4MPa
卸料温度 50-55°C
颗粒直径 Φ4~6MM

1.3 公用工程
伴热温度 145-150°C
饱和蒸汽压力 0.5MPa
饱和蒸汽用量 10Kg/Hr
冷却水温度 <30°C
冷却水压力 0.25-0.3MPa
冷却水用量 30M3/Hr
排烟气量 1500M3/Hr(1.1Kw)
电源 380V,50HZ,3PH
功率 4.5KW(机头1.5Kw钢带机3Kw)
机器型号 RB-1500LV/HV
规格 13000X2000X1450MM
机器总重 约7500Kg
防爆等级 dⅡBT4
保护等级 IP54

2.供货范围

2.1提供设备

2.1.1滴落机(ZL992247136)
*定子及配合件
*外转筒及联接件(ZL022096027)
*分布器及联接件
*驱动轴承装置(ZL012413615)
*功能轴承装置
*机械密封装置
*机器防爆驱动系统
*可旋转进料装置
*保温系统
*排烟罩
*机头支撑装置(ZL022741771)
*保温金属软管

2.1.2钢带冷却器
*进口不锈钢钢带
*机架
*水箱
*钢带支承架
*水喷嘴
*转鼓
*滚动张紧系统
*防爆驱动马达
*卸料装置
*防尘罩
2.1.3机器控制系统
*机旁防爆控制柜
*操作室内控制柜（带PLC编程）
2.1.4监测系统
*电脑在线监测系统

2.2标准规定
本报价书中涉及所有的工作、材料及设备均按国际标准、国家标准、行业标准及企业自行标准实施。

2.3文件资料
提供下列文件：
*工艺流程说明图
*设备安装示意图
*电路接线图
*设备地基图
*设备清单
*仪表清单
*备件清单
*机器操作说明书
*电器使用说明书

2.4界区
*机头进料旋转法兰及伴热介质的法兰联接处；
*钢带冷却器的冷却水进、出口法兰处；
*钢带冷却器的卸料处；
*机体排烟罩法兰联接处；
*驱动马达接线盒处。

2.5备件

2.5.1冷却部分
2.5.1.1喷嘴 10个
2.5.1.2卸料刮刀 2套
2.5.1.3转鼓清洁刀 2套
2.5.1.4水刷 2套

2.5.2造粒部分

2.5.2.1机械密封 2套
2.5.2.2轴承 3套
2.5.2.3滑动轴承块 10个
2.5.2.4 O形环 每种2 件
2.5.2.5链条 1条
2.5.2.6 密封弹簧 15个
2.5.2.7 密封垫 15个

2.6安装及开车指导
设备运到客户厂区后，在卖方在现场时开箱，并作记录，卖方只派专家去负责安装技术指导，买方负责安装的全面具体工作，并做出努力，密切配合。
开车时，由卖方派出专家去负责开车技术指导，买方负责全面具体工作，并做出努力，密切配合。

2.7附加
下列各项不包括在上述设备总体价格之内
*过滤器
熔融塔排料经泵后，需经过８０目的过滤器，滤掉物料中的杂质， 该过滤器共需两个，并行联接，可相互切换使用。
*泵
熔融塔排料需经保温泵将其送入造粒机，该泵流量可进行调节。
*管线
安装本设备所需的各种尺寸管线及电线等均由买方提供。
*自动计量包装机（见附件）
如买方要求，卖方可代购。
*伴热系统
如买方无蒸汽，设备需配备导热油系统，卖方可为之设计制造。

3.商业
3.1交货期
自卖方收到买方预付款之日起四个月内，由买方到卖方处自行提货，卖方负责包装费用由买方承担。

3.2价格
包括下列部分：2.1.1、2.1.2、2.1.3部分、2.3部分及2.6部分。
造粒机单台总价格分为：¥78万元(采用奥地利环行钢带)。
3.3付款方式
合同生效后７日内买方支付货款的５０％，携货款的４５％提货，留货款的５％作为质保金待开车一个月内付清。
3.4承担责任
设备自到买方之日起１８个月内或自开车之日起１２个月内，如发现设备性能或零件，确实是因制造质量之原因，卖方无偿更换，并保证安稳运行；
在任何情况下，卖方的赔偿费用都不可能超过损坏那部分零件的原购买价格。
3.5有效期
本报价有效期为从报价之日起３个月内。
