Prolink软件使用

Prolink配置需要

1、台式电脑或笔记本电脑，需要具有RS-232接口；
2、RS485/RS232转换接口一个；
3、连接线，线规为0.35mm2 或0.5mm2的软线，长度视连接需要。

Prolink软件安装

双击软件安装目录下的setup文件，按照软件的提示进行即可，全部设置都可以选择默认选项。
程序会自动完成全部安装过程。程序安装结束后会自动在桌面上生成一个“Prolink Ⅱ2.0”的图标，双击图标即可运行该软件。

Prolink软件操作

1、 连接到变送器

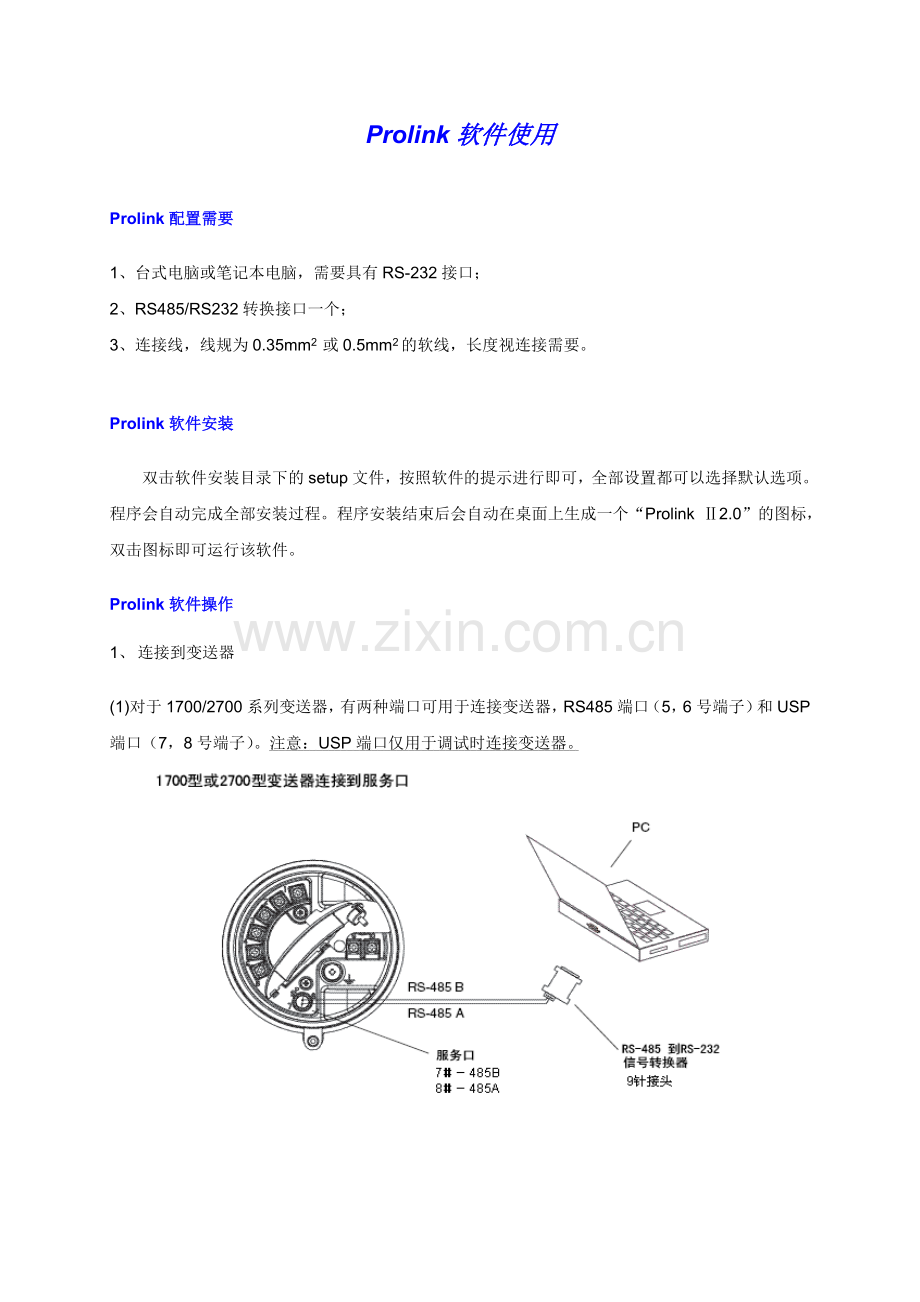

(1)对于1700/2700系列变送器，有两种端口可用于连接变送器，RS485端口（5，6号端子）和USP端口（7，8号端子）。注意：USP端口仅用于调试时连接变送器。

(2)连接到RFT9739(Rev 3.0 later)

连接到RFT9739时需要使用26/27号端子，如下图所示：

2、 双击桌面上的Prolink Ⅱ2.0图标，启动软件。

(1) 连接窗口
软件启动后，会自动打开连接窗口。下图为Prolink连接窗口界面。

在这个窗口下，包含全部连接设置，根据不同连接方式，需要选择相应的连接参数，包括通信协议（protocol），波特率(Baud Rate)，奇偶效验(Parity)，停止位(Stop Bits)，地址(Address)，端口(Serial Ports)等。
例如，对于1700/2700变送器，如果是连接到USP端口，所有设置项均变为灰色，即系统使用默认设置，用户无需设定任何参数；如果连接到5，6端子，则Protocol项选择Modus RTU，Baud Rate项选择9600，Parity项选择Odd，Stop Bits项选择1。如果需连接的变送器是RFT9739，变送器的默认设置参数为Protocol选择ModusRTU，Baud Rate选择9600，Parity选择Odd，Stop Bits选择1。
另外，还需要选择设备地址。可在地址栏内键入变送器的设备地址，如未曾修改，默认的Modbus地址为1。如果不知道设备地址，可以点击<Poll>进行查询，查询结果会显示在Device Found栏内。
(2)在设置好连接参数后，点击<Connect>按钮，连接变送器。如果提示无法连接，将两根连接线对调后再次点击<Connect>按钮。如果正确连接到变送器后，状态栏内的连接状态指示会变为绿色。
(3)软件功能
正确连接到变送器后，软件的界面如下所示，在下面的状态栏内会显示当前连接的变送器的型号和运行状态。下图演示的是连接到2700型变送器，可以看到其版本号为4.10，且无故障信息。

一般调试仪表所需的全部功能都在<Prolink>的下拉菜单内。点击菜单栏上的<Prolink>项，在弹出的下拉菜单中选择<configuration>项，窗口如下。

在<Configuration>菜单中可以完成全部流量计工作参数的设定。

在<FLOW>选项卡内可以设置流量方向(Flow Direction)，阻尼时间(Flow Damp)，流量系数(Flow Cal)，还可以设定质量流量和体积流量的单位以及小流量切除值。

在<density>选项卡内可以设定密度的测量单位，校验流量计的D1/D2/K1/K2/DT等系数。

另外，在<Density>选项卡还可以完成团状流状态和密度下限切除值的参数设置，如Slug High limit（上限）、Slug low limit（下限）以及Slug Duration（持续时间）。

在<Flow>和<Density>两个选项卡内可以完成流量计正常运行的全部参数的设置（T系列流量计出外）。
如果需要使用mA或Pulse输出进行信号远传，则还需要进行<Analog output>和<Frequncy>参数的设置。

启用贸易交接功能，消除A27Alarm.
点击Plug-ins菜单，在下拉选项中选择Enable/disable custody transfer菜单项，然后在对话框中点击Enable custody transfer。
