高频电子线路复习题及答案.doc

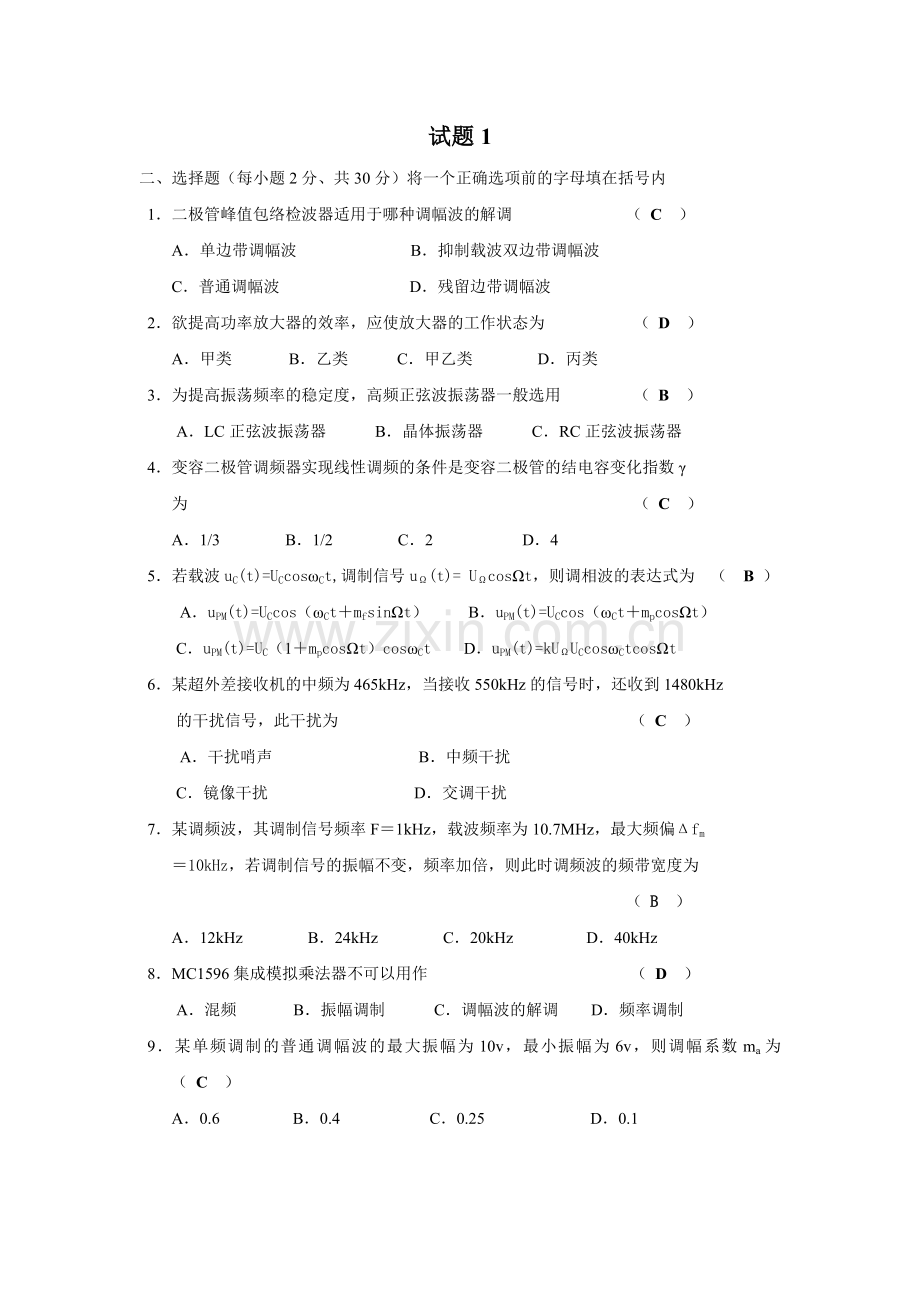

试题1
二、选择题（每小题2分、共30分）将一个正确选项前的字母填在括号内
1．二极管峰值包络检波器适用于哪种调幅波的解调 （ C ）
A．单边带调幅波 B．抑制载波双边带调幅波
C．普通调幅波 D．残留边带调幅波
2．欲提高功率放大器的效率，应使放大器的工作状态为 （ D ）
A．甲类 B．乙类 C．甲乙类 D．丙类
3．为提高振荡频率的稳定度，高频正弦波振荡器一般选用 （ B ）
A．LC正弦波振荡器 B．晶体振荡器 C．RC正弦波振荡器
4．变容二极管调频器实现线性调频的条件是变容二极管的结电容变化指数γ
为 （ C ）
A．1/3 B．1/2 C．2 D．4
5．若载波uC(t)=UCcosωCt,调制信号uΩ(t)= UΩcosΩt，则调相波的表达式为 （ B ）
A．uPM(t)=UCcos（ωCt＋mfsinΩt） B．uPM(t)=UCcos（ωCt＋mpcosΩt）
C．uPM(t)=UC（1＋mpcosΩt）cosωCt D．uPM(t)=kUΩUCcosωCtcosΩt
6．某超外差接收机的中频为465kHz，当接收550kHz的信号时，还收到1480kHz
的干扰信号，此干扰为 （ C ）
A．干扰哨声 B．中频干扰
C．镜像干扰 D．交调干扰
7．某调频波，其调制信号频率F＝1kHz，载波频率为10.7MHz，最大频偏Δfm
＝10kHz，若调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为
（ B ）
A．12kHz B．24kHz C．20kHz D．40kHz
8．MC1596集成模拟乘法器不可以用作 （ D ）
A．混频 B．振幅调制 C．调幅波的解调 D．频率调制
9．某单频调制的普通调幅波的最大振幅为10v，最小振幅为6v，则调幅系数ma为 （ C ）
A．0.6 B．0.4 C．0.25 D．0.1

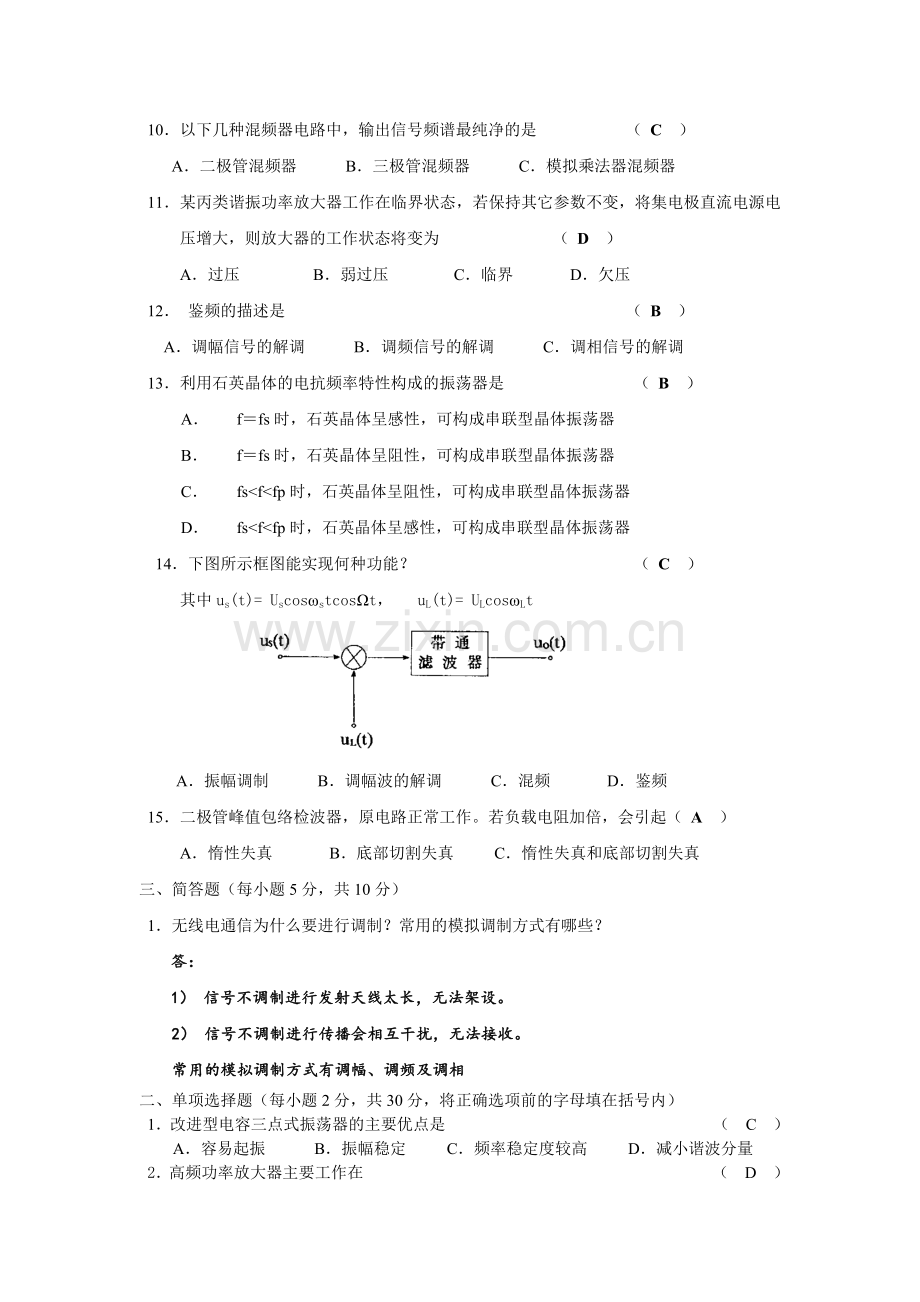

10．以下几种混频器电路中，输出信号频谱最纯净的是 （ C ）
A．二极管混频器 B．三极管混频器 C．模拟乘法器混频器
11．某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为 （ D ）
A．过压 B．弱过压 C．临界 D．欠压
12． 鉴频的描述是 （ B ）
A．调幅信号的解调 B．调频信号的解调 C．调相信号的解调
13．利用石英晶体的电抗频率特性构成的振荡器是 （ B ）
A． f＝fs时，石英晶体呈感性，可构成串联型晶体振荡器
B． f＝fs时，石英晶体呈阻性，可构成串联型晶体振荡器
C． fs<f<fp时，石英晶体呈阻性，可构成串联型晶体振荡器
D． fs<f<fp时，石英晶体呈感性，可构成串联型晶体振荡器
14．下图所示框图能实现何种功能？ （ C ）
其中us(t)= UscosωstcosΩt， uL(t)= ULcosωLt

A．振幅调制 B．调幅波的解调 C．混频 D．鉴频
15．二极管峰值包络检波器，原电路正常工作。若负载电阻加倍，会引起（ A ）
A．惰性失真 B．底部切割失真 C．惰性失真和底部切割失真
三、简答题（每小题5分，共10分）
1．无线电通信为什么要进行调制？常用的模拟调制方式有哪些？
答：
1） 信号不调制进行发射天线太长，无法架设。
2） 信号不调制进行传播会相互干扰，无法接收。
常用的模拟调制方式有调幅、调频及调相

二、单项选择题（每小题2分，共30分，将正确选项前的字母填在括号内）
1．改进型电容三点式振荡器的主要优点是 （ C ）
A．容易起振 B．振幅稳定 C．频率稳定度较高 D．减小谐波分量
2．高频功率放大器主要工作在 （ D ）
A．甲类 B．乙类 C．甲乙类 D．丙类
3．模拟乘法器的应用很广泛，可以用作除以下哪种之外的电路 （ C ）
A．振幅调制 B．调幅波的解调 C．频率调制 D．混频
4．某单频调制的普通调幅波的最大振幅为10v，最小振幅为6v，则调幅系数ma为 （ C ）
A．0.6 B．0.4 C．0.25 D．0.1

5．如图所示电路，以下说法正确的是 （ C ）

A． 该电路可以产生正弦波振荡
B． 该电路不能产生正弦波振荡，原因在于振幅平衡条件不能满足；
C． 该电路不能产生正弦波振荡，原因在于相位平衡条件不能满足；
D． 该电路不能产生正弦波振荡，原因在于振幅平衡、相位平衡条件均不能满足；
6．如图所示为示波器测量正弦波波形参数的画面，若“TIME/DIV”的指示值是5μs，则所测正弦波的频率为 （ B ）

A．100kHz B．50kHz C．25kHz D．20kHz
7．单频调制时，调频波的最大频偏Δfm正比于 （ A ）
A．UΩ B．uΩ(t) C．Ω D．UΩ/Ω
8．下图所示框图能实现何种功能？ （ B ）
其中us(t)= UscosωctcosΩt， ur(t)= Urcosωct
A．振幅调制 B．检波 C．混频 D．鉴频

9．反馈式正弦波振荡器的相位平衡条件和振幅起振条件为 （ C ）
A．φT（ω）＝2nл，T（jω）＝1 B．φT（ω）＝0，T（jω）＝1
C．φT（ω）＝2nл，T（jω）>1 D．φT（ω）＝0，T（jω）＝0
10．下列关于调幅的描述，正确的是 　　　 （ C ）
A．用载波信号去控制调制信号的振幅，使调制信号的振幅按载波信号的规律变化。
B．用调制信号去控制载波信号的振幅，使调制信号的振幅按载波信号的规律变化。
C．用调制信号去控制载波信号的振幅，使载波信号的的振幅随调制信号的规律变化。
D．用载波信号去控制调制信号的振幅，使载波信号的振幅按载波信号的规律变化。
11． 属于频谱的非线性搬移过程的有 （ D ）
A．振幅调制 B．调幅波的解调 C．混频 D．频率调制
12．AGC电路的作用是 （ D ）
A．维持工作频率稳定 B．消除频率误差 C．消除相位误差
D．使输出信号幅度保持恒定或仅在很小的范围内变化
13．同步检波器要求接收端载波与发端载波 （ C ）
A．频率相同、幅度相同 B．相位相同、幅度相同
C．频率相同、相位相同 D．频率相同、相位相同、幅度相同
14．二极管峰值包络检波器适用于哪种调幅波的解调 （ C ）
A．单边带调幅波 B．抑制载波双边带调幅波
C．普通调幅波 D．残留边带调幅波
15．丙类高频功率放大器的通角 （ D ）
A．θ＝180° B．90°＜θ＜180° C．θ＝90° D．θ＜90°
四、简答题（每小题5分，共15分）
1．无线电广播发送和接收设备由哪些主要部分组成？
答：发送设备由振荡器、倍频器、调制器、低频放大及功率放大器等部分组成。接收设备由高频放大器、混频器、本地振荡器、中频放大器、检波器及低频放大器等组成。

试卷3
二、单项选择题（每小题2分，共30分，将正确选项前的字母填在括号内）
1．振荡器与放大器的区别是 （ C ）
A．振荡器比放大器电源电压高 B．振荡器比放大器失真小
C．振荡器无需外加激励信号，放大器需要外加激励信号
D．振荡器需要外加激励信号，放大器无需外加激励信号
2．丙类高频功率放大器的通角 （ D ）
A．θ＝180° B．90°＜θ＜180° C．θ＝90° D．θ＜90°
3．如图所示调谐放大器，接入电阻R4的目的是 （ C ）

A．提高回路的Q值 B．提高谐振频率 C．加宽通频带 D．减小通频带
4．谐振功率放大器输入激励为余弦波，放大器工作在临界状态时，集电极电流为（ B ）
A．余弦波 B．尖顶余弦脉冲波 C．有凹陷余弦脉冲波 D．三角波
5．如图所示电路，以下说法正确的是 （ A ）

A． 该电路可以产生正弦波振荡
B． 该电路不能产生正弦波振荡，原因在于振幅平衡条件不能满足；
C． 该电路不能产生正弦波振荡，原因在于相位平衡条件不能满足；
D． 该电路不能产生正弦波振荡，原因在于振幅平衡、相位平衡条件均不能满足；
6．利用高频功率放大器的基极调制特性完成振幅调制，功率放大器的工作状态应选
（ A ）
A．欠压 B．临界 C．过压 D．任意状态
7．一同步检波器，输入信号为uS =UScosωCtcosΩt，恢复载波ur =Urcos（ωC＋Δω）t,输出信号将产生 （ B ）
A．振幅失真 B．频率失真 C．相位失真 D．上述三者均有
8．调幅收音机中频信号频率为 （ A ）
A．465kHz B．10.7MHz C．38MHz D．不能确定
9．用双踪示波器观察到下图所示的波形，此波形是哪种类型的调幅波 （ D ）

A．VSB B．SSB C．DSB D．AM
10．自动频率控制简称 （ B ）
A．AGC B．AFC C．APC D．PLL
11． 锁相环路电路的作用是 （ B ）
A．维持工作频率稳定 B．实现无频率误差的频率跟踪 C．维持放大器增益稳定
D．使输出信号幅度保持恒定或仅在很小的范围内变化
12．要观察调谐放大器的谐振曲线，需要用到以下哪个仪器 （ D ）
A．示波器 B．频率计 C．高频信号发生器 D．扫频仪
13． 若载波uC(t)=UCcosωCt,调制信号uΩ(t)= UΩsinΩt，则调频波的表达式为 （ B ）
A．uFM(t)=UCcos（ωCt＋mfsinΩt） B．uFM(t)=UCcos（ωCt－mfcosΩt）
C．uFM(t)=UC（1＋mfsinΩt）cosωCt D．uFM(t)=kUΩUCcosωCtsinΩt

14．无论是调频信号还是调相信号，它们的ω（t）和φ（t）都同时受到调变，其区别仅在于按调制信号规律线性变化的物理量不同，这个物理量在调相信号中是 （ D ）
A．ω（t） B．φ（t） C．Δω（t） D．Δφ（t）
15．下图所示框图能实现何种功能？ （ A ）
其中us(t)= Uscosωst， uL(t)= ULcosΩt
A．调幅 B．检波 C．混频 D．鉴频
试卷4
二、选择题
1. 频率在1.5—30MHz范围的短波主要依靠（ C ）方式传播。
A 沿地面传播 B 沿空间直线传播 C 依靠电离层传播
2. 在实际振荡器中，有时会出现不连续的振荡波形，这说明振荡器产生了周期性的起振和停振现象，这种现象称为（ B ）。
A 频率占据 B 间歇振荡 C 寄生振荡
4. 集成模拟相乘器是（ B ）集成器件。
A 线性 B 非线性 C 功率
5. 自动增益控制电路是（ A ）。
A AGC B AFC C APC
