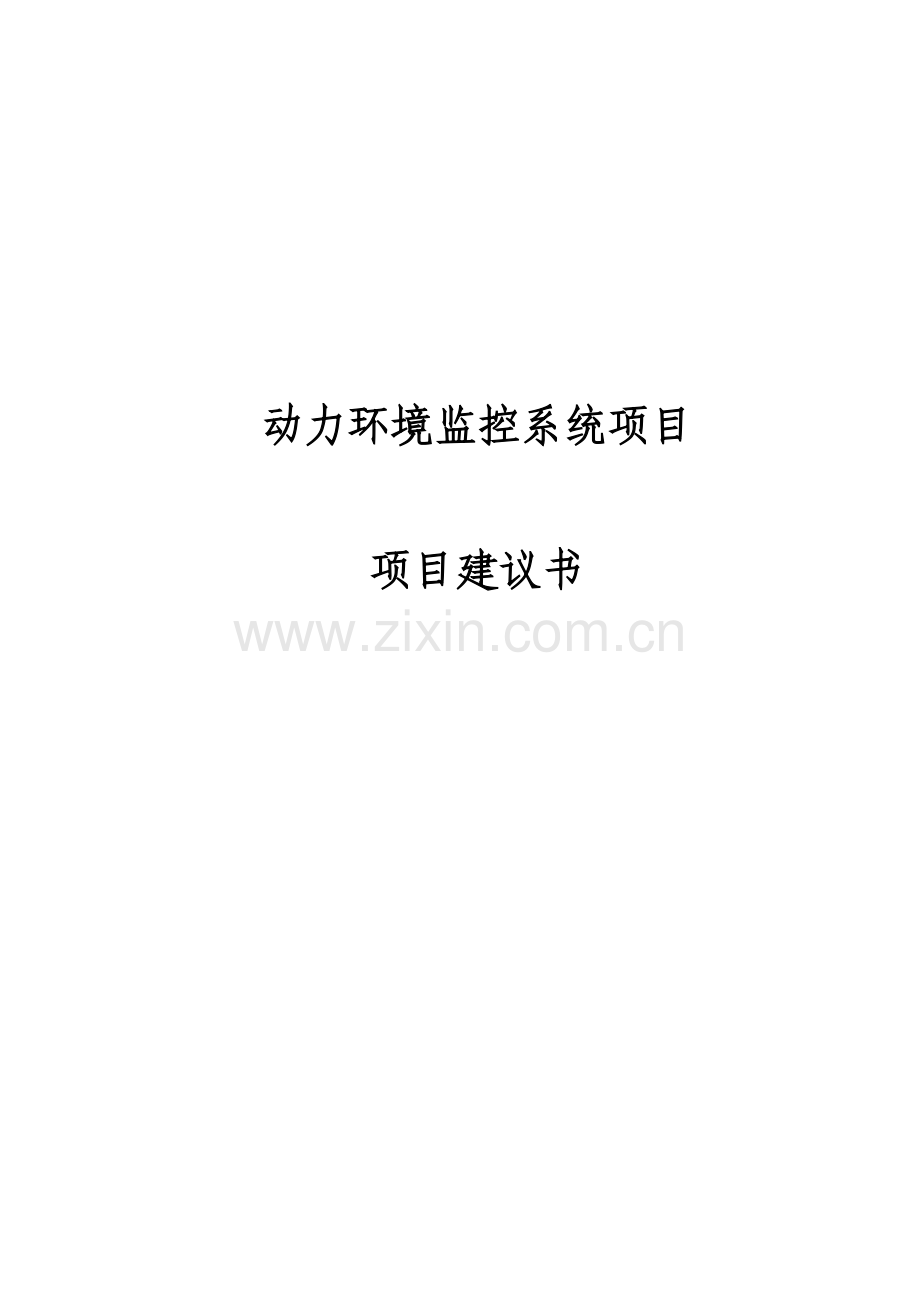

动力环境监控系统项目

项目建议书

方案建议书

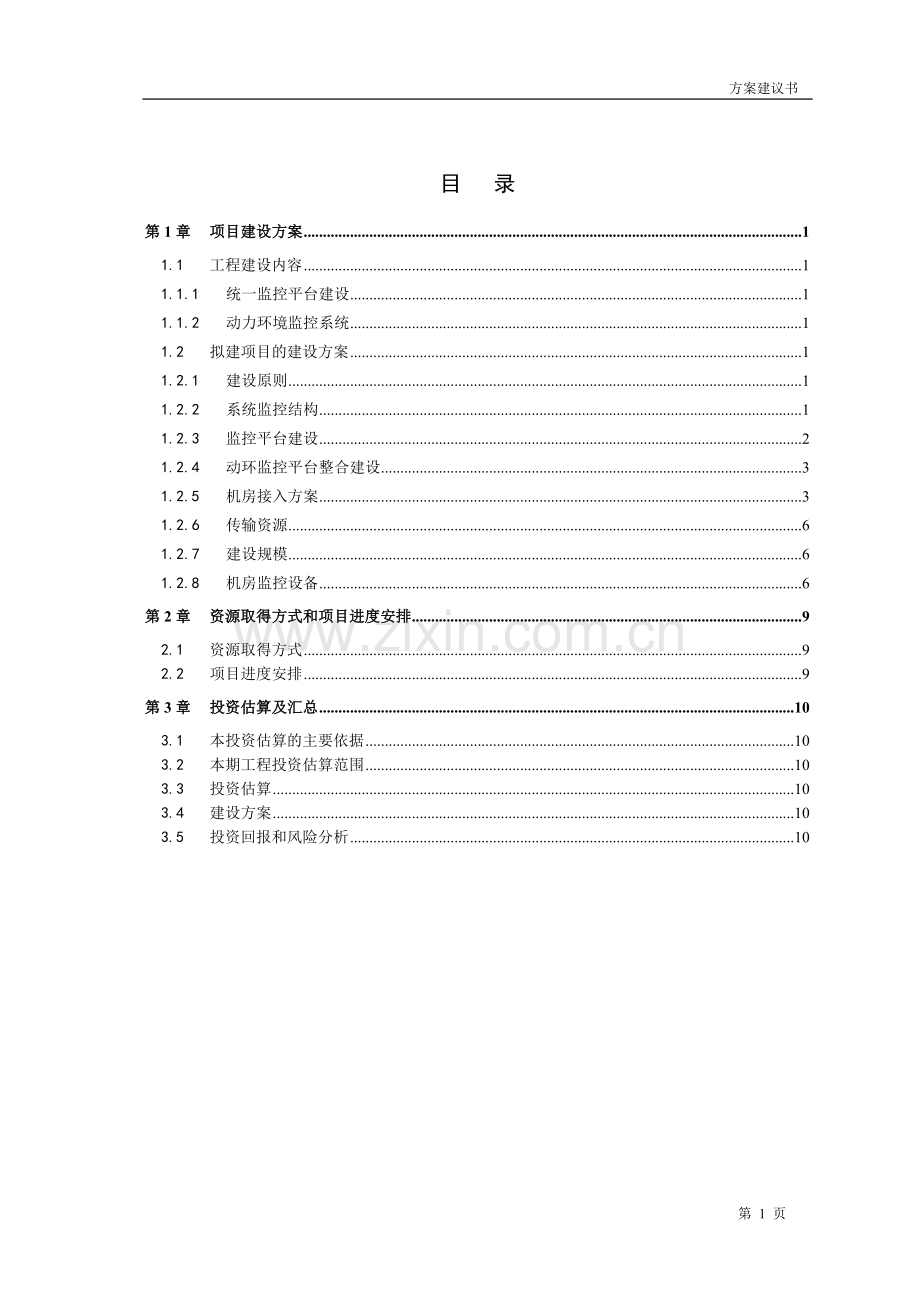

目 录
第1章 项目建设方案 1
1.1 工程建设内容 1
1.1.1 统一监控平台建设 1
1.1.2 动力环境监控系统 1
1.2 拟建项目的建设方案 1
1.2.1 建设原则 1
1.2.2 系统监控结构 1
1.2.3 监控平台建设 2
1.2.4 动环监控平台整合建设 3
1.2.5 机房接入方案 3
1.2.6 传输资源 6
1.2.7 建设规模 6
1.2.8 机房监控设备 6
第2章 资源取得方式和项目进度安排 9
2.1 资源取得方式 9
2.2 项目进度安排 9
第3章 投资估算及汇总 10
3.1 本投资估算的主要依据 10
3.2 本期工程投资估算范围 10
3.3 投资估算 10
3.4 建设方案 10
3.5 投资回报和风险分析 10

第 15 页
分公司
第1章 项目建设方案
1.1 工程建设内容
本期工程内容：所有城域网动力监控和环境监控系统;在各个地市和省中心统一监控系统平台,将目前各自独立的监控中心平台进行整合，实现单监控平台的综合监控系统，简化监控中心设备和软件操作难度，腾出更大的办公空间，提高维护人员的监控平台维护效率。
1.1.1 统一监控平台建设
建设XXXX动力环境统一监控平台，远期考虑基站纳入统一监控平台，从而实现全省各种机房及基站的统一监控。
1.1.2 动力环境监控系统
未纳入监控的城域网和接入网机房的动力环境监控系统主要包括：
Ø 动力设备：开关电源、蓄电池组总电压、不间断交流电源UPS；
Ø 机房环境：温湿度、烟雾、水禁、图像。
1.2 拟建项目的建设方案
1.2.1 建设原则
综合集中监控系统建设应具有标准化、通用性、可靠性、稳定性、安全性、可扩充性、开放性和便于维护。
1.2.2 系统监控结构
目前，各地市业务发展已初具规模，本期建设考虑进行三级组网的建设，本次建设可以实现全省的机房管理。省中心目前设备不做变化只需增加若干接口设备即可，在各地市分公司增加区域中心电脑设备即可。如下图所示：

SC

SS
SS
SU
SU
SU
SM
SM
SM
SM
SM
SM
SM
1#远端局
2#远端局
n#远端局
SC：监控中心
SS：区域监控中心
SU：被控端局
SM：监控模块

SC就是省网管中心层，SS各地市监控中心层，SU各个地市的下面模块局、接入网点等被控端局，SM为监控模块。
1.2.3 监控平台建设
省网管中心已建成的本地动力环境集中监控系统，其监控中心的服务器和终端等硬件设备可以利用，在考虑本期工程建成后网络规模的扩大，决定在各分公司设立区域监控中心，形成省中心－地市中心－监控局站的三级监控网络结构，省中心设备无须重复建设，本期工程根据需求考虑在现有系统上扩容或新增部分接口设备。
1.2.4 动环监控平台整合建设
XX动环监控平台采用全省集中模式建设。
1.2.4.1 全省集中模式

1.2.5 机房接入方案
针对XX机房动环监控系统的现状，需要把现有已经监控的机房纳入统一监控平台监控，主要有以下三种方案，全省未纳入统一监控平台监控的机房建议采用直接接入的方式统一接入到监控平台。
1.2.5.1 方案一
OMC接入方式，通过厂家提供的B接口实现告警和数据的采集。
其他OMC
创力OMC
中兴OMC
艾默生OMC
上级系统
动力环境监控平台

目前在部分地市建设有动力及环境集中监控系统，为了保证本次监控建设完成后能够在省、市两级平台上进行统一个监控规范要求，本次计划在新建的系统上实现统一的B接口连接，在有条件升级的地市平台上要求原设备厂家进行必要的升级，保证省中心与地市之间通过2000版B接口规范进行通信，对于不具备升级条件的地市平台，由中标厂家采用以下几个方法:
对于前期建设规模较大的地市平台，由原厂商提供B接口平台软件，安装在原系统平台上，由中标厂家通过标准的B接口、实现平台软件对接；对于中标厂家就是原建设厂家的地市，要求原厂家免费进行新旧平台之间的软件升级。
1.2.5.2 方案二
直接接入动力设备，如果现有监控厂家不能提供B接口，建议采用直接接入的方式，有软件来实现动力设备协议的解析和数据采集工作，以前使用的采集设备可以利旧。
对于原厂家无法实现B接口的平台，由中标厂商开发与原厂商的机房设备A接口通信。
对于原规模很小且无法通过廉价的软件升级实现统一平台的地市，由中标厂家更换原厂家的数据采集等设备，传感器等设备仍然利旧，平台完全进行置换，也就是把原厂家的平台进行退网处理。
动力环境监控平台
智能设备
核心
结点
上级系统

1.2.5.3 方案三
OMC和直接接入平台混合接入方式。对于有条件接入监控平台的机房可以采用厂家网管B接口接入方式，对于不能提供B接口方式的厂家，采用A接口方式实现接入。
智能设备
核心
节点
其他OMC
中兴OMC
上级系统
动力环境监控平台

1.2.6 传输资源
鉴于目前资源现状及前期系统建设的经验，本期工程利用传输设备提供的IP组网。
1.2.7 建设规模
本期工程包含全省未建动环监控的所有机房，及原动环系统监控平台整合。
1.2.8 机房监控设备
1.2.8.1 主干及核心机房设备
名称
设备项目
数量
备 注
动环监控服务器
多功能监控模块（IP传输）
1
根据机房实际采集数据量确定
非智能空调的监控设备
空调单相电流变送器
1
监控单相电流，同时软件判断压缩机及风机工作情况
直流操作交流接触器
1
控制空调供电回路是否得电来控制开关
中间继电器
1

电池组监控
电池组总电压监控变送器
2
考虑双保险功能（监控模块坏的时候依然能监控到电池组的总电压），要求电池组总电压单独采集
环境变送器
温湿度变送器单元
1
烟感每30-50平方米/个，根据具体机房面积确定
烟雾传感器
2
水浸传感器
1
发电设备
油机或油机组
1
监控油箱
交流设备
交流配电屏
1
监控设备运行是否正常
视频监控
摄像头
2
根据机房结构确定
监控配套设备
直流空开（监控系统取电）
1

变送器安装箱（工程工艺）等附件
1套
1.2.8.2 城域网机房设备
城域网主要设备配置表如下：
名称
设备项目
数量
备 注
动环监控服务器
多功能监控模块（IP传输）
1
每机房1台，用于数据采集和传输
非智能空调的监控设备
空调单相电流变送器
1
监控单相电流，同时软件判断压缩机及风机工作情况
直流操作交流接触器
1
控制空调供电回路是否得电来控制开关
中间继电器
1

电池组监控
电池组总电压监控变送器
2
考虑双保险功能（监控模块坏的时候依然能监控到电池组的总电压），要求电池组总电压单独采集
环境变送器
温湿度变送器单元
1
烟感每30-50平方米/个，根据具体机房面积确定
烟雾传感器
2
水浸传感器
1
监控配套设备
直流空开（监控系统取电）
1

变送器安装箱（工程工艺）等附件
1套
注：动力环境监控系统中除主设备外，智能设备和传感器每个核心机房应根据实际需求数量配置。
1.2.8.3 接入网机房设备
名称
设备项目
数量
备 注
动环监控服务器
多功能监控模块（IP传输）
1
每机房1台，用于数据采集和传输
非智能空调的监控设备
直流操作交流接触器
1
控制空调供电回路是否得电来控制开关
电池组监控
电池组总电压监控变送器
2
考虑双保险功能（监控模块坏的时候依然能监控到电池组的总电压），要求电池组总电压单独采集
环境变送器
温湿度变送器单元
1
烟感每30-50平方米/个，根据具体机房面积确定
烟雾传感器
2
水浸传感器
1
监控配套设备
直流空开（监控系统取电）
1

1.2.8.4 动环监控服务器
1、产品简介
基站动力环境监控服务器，是针对通信行业基站内的动力、环境、设备的监测和控制而设计生产的一款产品。
该产品充分考虑到移动通信基站的使用特点，在安全性、可靠性、可用性等方面做了有针对性的设计，能很好的满足通信运营商的需要。
通过该产品，控制主机可以透过TCP/IP网络远程采集基站状态、告警信息，操控相关设备，集中配置、管理分散的移动基站。
2、功能说明
1) 实现对开关电源、空调等各种动力智能设备的监控管理：通过串行数据和网络IP包之间的数据转换，从而完成远程管理，扩展串口，将传统的串行设备联网，串行设备互相通信等功能。
2) 可实现刷卡、指纹等门禁的管理，并在此基础上实现巡检、巡视人员的考勤管理。
3) 系统可接入IP摄像机，实现图像监控、门禁以及报警的联动功能。
4) 系统可以接入8路开关量、1路模拟量输入，实现温湿度、水浸、红外、烟感、防盗等报警监控功能。
5) 系统可以通过空调遥控器，实现对空调的开机、关机、升温、降温以及通风等功能。并且可以实时监控空调的开关机状态。
6) 系统支持8路输入量，实现对摄像机、灯光等联动控制功能。
7) 可通过网络对服务器进行远程参数配置。
3、性能
1) 串口具有15KV ESD浪涌保护，网口具有2500V隔离保护。
2) 所有端口具有500W雷击保护。
3) 内置DV-DV变换，输入48V，输出12V-4A，3.3V-0.5A。
4) 远程管理，远程固件升级。

4、产品规格

通讯接口
4个以太网口，2个RS485/422，2个RS232。
串口
速率：50-921600（150-460800）bps
校验位：None，Even，Odd，Space，Mark
数据位：5，6，7，8
停止位：1，1.5，2
串口形式：RJ45
保护：15KVESD 500W雷击
网口
网口形式：RJ45
速率：10/100M自适应
保护：内嵌2500V电气隔离
开关量输入
采集8路开关量（均为无源触点）。输入相互之间2500V电气隔离。
开关量输出
8路常开触点继电器输出。每路输出最大可承受负载为250V-5A。
温湿度采集
采用模拟温湿度传感器，远程实时监测。测量范围：温度 -20 - +60，湿度 0 – 100 %
输入输出映射
可以查询输入输出映射现状，可以设置或者取消某个输入与某个输出的输入输出映射，可以一个输入对应2个输出
DC电源输出
输出12V-4A（9对接线端子），3.3V-0.5A（1对接线端子）。
软件
协议：DHCP， TCP，UDP，IP，ICMP，ARP
实COM驱动：Windows NT/2000/XP/2003 实COM驱动
远程管理功能，远程固件升级
安全
内置IP过滤,最多设置4个认证IP。
输入电源
DC12V/24V/48V，AC220V
环境
操作温度：-10 — 60℃
操作湿度：5 — 95%
存储温度：-20 — 85℃
存储湿度：5 — 95%
MBTF
不小于10万小时
MTTR
小于0.5小时
认证
暂缺

5、物理规格
机箱为19英寸标准1U机箱，可以配置挂墙安装件。
所有接线插座都布置在机箱背面。机箱正面有中国电信标志。

第2章 资源取得方式和项目进度安排
2.1 资源取得方式
本期城域网机房综合监控建设工程充分利用现有的光缆和传输资源，对于需要增加的监控设备和配套设备一律采取招投标方式。
2.2 项目进度安排
工程进度的大致安排如下表所示，实际进度将根据各阶段的实施情况和工程建设中的实际情况予以适当调整。 （单位：周）
任 务
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
立项批复

工程招投标

工程勘查、设计

设备开箱验收

设备安装、调测

上表中所列工程进度的各项时间安排是根据可类比的工程建设实施经验大致粗略安排，实际工程进度取决于工程建设中各环节的衔接及完成情况。
第3章 投资估算及汇总
3.1 本投资估算的主要依据
1. 有关厂商的设备公开报价及同类工程中设备合同价；
2. 通信工程建设的有关费率标准；
3. 根据以往经验估计。
3.2 本期工程投资估算范围
1. 设备费
2. 其它费用
3. 工程安装费用
4. 材料费
5. 其它工程建设费用
3.3 投资估算
本期工程的投资预算为￥0元。
3.4 建设方案
建议项目采用分批分期方式建设，前期完成机房动环系统建设，后期进行监控平台整合。
3.5 投资回报和风险分析
本项目的实施将大大完善机房的维护管理手段，对保证通信网络安全性是十分必要的，“安全第一，预防为主”,其产生的效益是无法估算的。
