山西省清徐县东于煤矿井下瓦斯抽采工程初步设计瓦斯抽放机电.doc

山西省清徐县东于煤矿
井下瓦斯抽采工程初步设计

主要机电设备及器材目录

煤炭科学研究总院重庆研究院
二OO九年七月

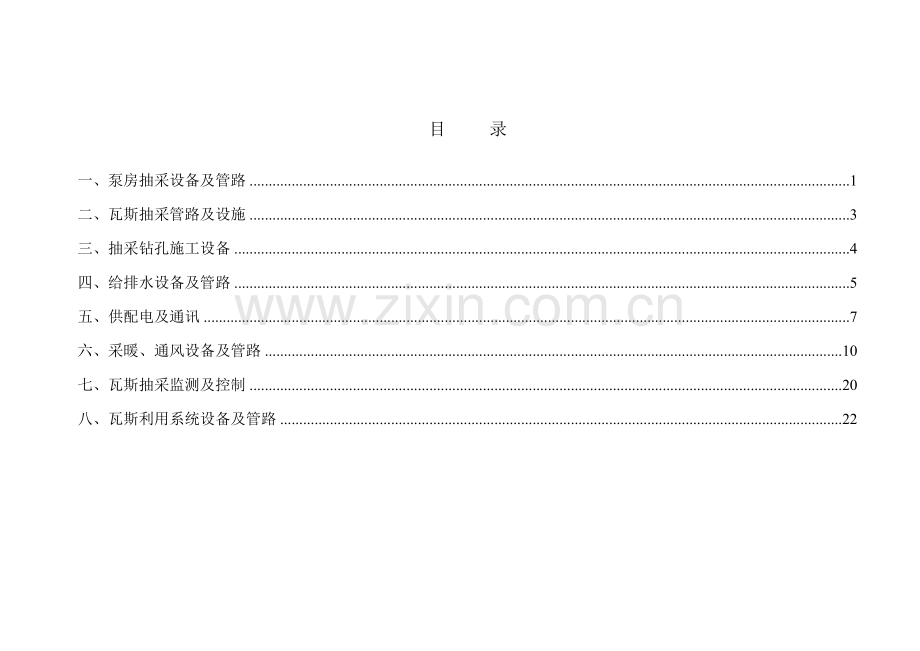

目 录

一、泵房抽采设备及管路 1
二、瓦斯抽采管路及设施 3
三、抽采钻孔施工设备 4
四、给排水设备及管路 5
五、供配电及通讯 7
六、采暖、通风设备及管路 10
七、瓦斯抽采监测及控制 20
八、瓦斯利用系统设备及管路 22

一、泵房抽采设备及管路
序号
设 备 器 材 名 称
型 号 及 规 格
单位
数 量
重量（kg）
备 注
单重
总重
（一）
瓦斯抽采设备

1
水环式真空泵
2BEC 67, 270r/min
台
4
11390

抽气量详见说明书
2
防爆电机
YB560S－4/450kW 10kV
台
4

随真空泵配套
3
防爆防回火器
DN500
个
3

4
全自动负压放水器
CF
个
2

5
全自动正压放水器
CZ－Ⅱ
个
2

6
手动双梁起重机
SSQ－20，起重量20t，跨距约13m，提升高度约8m
台
1

跨距实际尺寸以施工图为准

（二）
泵房及管子间管路

1
螺旋焊缝钢管
D529×10mm
m
280

2
螺旋焊缝钢管
D377×9mm
m
54

3
热轧无缝钢管
D273×7mm
m
40

4
热轧无缝钢管
D219×6mm
m
30

5
热轧无缝钢管
D159×4.5mm
m
20

6
热轧无缝钢管
D108×4mm
m
12

一、瓦斯泵站抽采设备及管路
序号
设 备 器 材 名 称
型 号 及 规 格
单位
数 量
重量（kg）
备 注
单重
总重
7
镀锌焊接钢管
D33.5×3.25mm
m
60

8
矿用隔爆型电动蝶阀
D9B43X－10C DN500
个
25

9
矿用隔爆型电动蝶阀
D9B43X－10C DN350
个
4

10
闸阀
Z45T－10 DN250
个
2

11
闸阀
Z45T－10 DN200
个
1

12
闸阀
Z45T－10 DN150
个
4

13
闸阀
Z45T－10 DN100
个
4

14
球阀
DN25
个
8

二、瓦斯抽采管路及设施
序号
设 备 器 材 名 称
型 号 及 规 格
单位
数 量
重量（kg）
备 注
单重
总重
(一)
地面抽采管路及设施

1
螺旋焊缝钢管
D630×10mm
m
50

套管
2
螺旋焊缝钢管
D508×10mm
m
1000

3
蝶阀
YD343HA－10C DN500
个
2

4
全自动负压放水器
CF
个
2

(二)
井下抽采管路

1
矿用聚乙烯抽采管
D500×29.7mm
m
1200

含回风斜井
2
矿用聚乙烯抽采管
D315×18.7mm
m
6000

3
蝶阀
YD343HA－10C DN450
个
2

4
蝶阀
YD343HA－10C DN300
个
8

5
全自动负压放水器
CF
个
9

三、抽采钻孔施工设备
序号
设 备 器 材 名 称
型 号 及 规 格
单位
数 量
重量（kg）
备 注
单重
总重
(一)
打钻设备

1
全液压钻机
ZDY－3200S
台
4

掘进工作面
2
全液压钻机
ZY－2300
台
4

综采工作面
3
全液压钻机
ZY－1250
台
3

邻近层及采空区

(二)
钻孔封孔

1
封孔泵
KFB
台
4

2
矿用阻燃抗静电管（双抗管）
D75×3.6mm
m
8000

四、给排水设备及管路
序
号
设 备 器 材 名 称
型 号 及 规 格
单
位
数 量
重量（kg）
备 注
单重
总重
1
循环水泵
IS80-65-125 ，H=18m
Q=60m3/h ，P=5.5kw
台
3

2运1备
2
冷却塔
GBLN3-100
台
2

3
室外地上式消火栓
DN100
座
2

4
室内消火栓
SN65
套
5

5
钢塑复合管
DN100
m
360

6
钢塑复合管
DN50
m
70

7
钢塑复合管
DN25
m
10

8
ABS塑料管
DN50
m
300

9
UPVC排水管
DN100
m
10

10
UPVC排水管
DN300
m
350

11
UPVC排水管
DN400
m
70

12
HDPE排水管
DN200
m
20

13
HDPE排水管
DN300
m
300

14
截止阀
DN50
个
1

15
截止阀
DN32
个
1

四、给排水设备及管路
序
号
设 备 器 材 名 称
型 号 及 规 格
单
位
数 量
重量（kg）
备 注
单重
总重
16
闸阀
Z40H-10 DN100
个
12

17
闸阀
Z40H-10 DN65
个
1

18
止回阀
DN100
个
4

五、供配电及通讯
序
号
设 备 器 材 名 称
型 号 及 规 格
单
位
数 量
重量（kg）
备 注
单重
总重
(一)
10kV变配电所

1
金属铠装移开式高压真空开关柜
KYN28A-12
台
14

2
干式变压器柜
SCB9-315/10，10/0.4/0.23kV
台
2

3
低压开关柜
NCS
台
7

4
应急荧光灯
平常、应急均为220V，36W
盏
12

5
应急荧光灯
平常、应急均为220V，2×36W
盏
20

6
接地装置
Ф50钢管
套
2

7
接地线
镀锌扁钢 －40×4
m
110

8
综合保护装置

套
1

(二)
瓦斯泵房

1
控制电缆
MKVV-450/750V，5×1.5mm2
m
250

2
防爆控制盒
250V/10A，1开1关
个
4

3
阻燃电缆
YZF-500，3×2.5mm2
m
150

4
隔爆型照明灯具
CFD4-100GN/G，100W
盏
10

5
隔爆型荧光灯
BYD1-2×36/L，2×36W
盏
6

6
防爆照明开关
BKG-16II/S，220V，16A
个
5

五、供配电及通讯
序
号
设 备 器 材 名 称
型 号 及 规 格
单
位
数 量
重量（kg）
备 注
单重
总重
7
防爆插销
BCD-15/4，380/220V，15A
个
3

8
隔爆型动力配电箱
XBG-1
台
2

9
防爆照明配电箱
BXQ1
台
1

10
接地装置
Ф50钢管
套
3

11
接地线
镀锌扁钢 －40×4
m
250

12
避雷线
50mm2镀锌钢绞线
m
180

13
钢结构避雷线塔
H=28m
座
2

(三)
动照线网

1
高压电力电缆
YJV22-10kV，3×185 mm2
m
1200

2
高压电力电缆
MYJV-10kV，3×35 mm2
m
250

3
电力电缆
YJV-10kV，3×35 mm2
m
50

4
矿用低压电力电缆
MYJV-0.6/1kV，5×10 mm2
m
100

5
矿用低压电力电缆
MYJV-0.6/1kV，5×6 mm2
m
150

6
低压电力电缆
YJV-0.6/1kV，4×16 mm2
m
200

7
低压电力电缆
YJV22-0.6/1kV，3×95+1×50 mm2
m
80

五、供配电及通讯
序
号
设 备 器 材 名 称
型 号 及 规 格
单
位
数 量
重量（kg）
备 注
单重
总重
8
低压电力电缆
YZF-500，2×4.0 mm2
m
700

9
阻燃电缆
MY-380，3×2.5+1×16 mm2
m
350

10
路灯
H=5000，Ф150，150W/220V
套
20

11
照明箱

台
1

12
接地线
镀锌扁钢 －40×4
m
350

（四）
通信

1
市话电缆
HYA-5×2×0.5
m
500

2
电话线
HPV-2×0.5
m
300

3
电话机
HA-2
部
4

六、采暖、通风设备及管路
序
号
设 备 器 材 名 称
型 号 及 规 格
单
位
数 量
重量（kg）
备 注
单重
总重
(一)
锅炉房暖通设备及管路

1
全自动燃气蒸汽锅炉
LSS0.5-1.0-Q，额定蒸发量：0.5t/h
额定蒸发压力：1.0Mpa 锅炉效率：＞85%
台
2

附：锅炉给水泵、威索燃烧机、平台、护栏、配套仪表、法兰、电拒柜N＝1.6kW
2
钢烟囱
D200 H＝9m
根
2

随炉配套
3
加药装置
N＝100W 220V
台
1

随炉配套
4
分汽缸
DN300 L＝2040mm
个
1

随炉配套
5
全自动软化水设备
255/440-1035Q 处理水量：1 t/h
N＝100W 220V
台
1

随炉配套
6
软水箱
V=4m3，2000×1600×1500
台
1

7
防爆轴流通风机(玻璃钢)
BT35-11№0.4 风量:7816m3 /h
全压:263 Pa 叶片角:15°
转速:2900r/min N=0.55kW
台
1

8
无缝钢管
D108×4
m
24

9
无缝钢管
D89×4
m
28

10
无缝钢管
D57×3.5
m
66

11
无缝钢管
D45×3.5
m
5

12
无缝钢管
D38×3.5
m
24

13
无缝钢管
D32×3.5
m
40

六、采暖、通风设备及管路
序
号
设 备 器 材 名 称
型 号 及 规 格
单
位
数 量
重量（kg）
备 注
单重
总重
14
无缝钢管
D25×3
m
50

15
无缝钢管
D20×3
m
5

16
热镀锌钢管
DN32
m
14

17
热镀锌钢管
DN25
m
35

18
热镀锌钢管
DN20
m
6

19
热镀锌钢管
DN15
m
12

20
蝶阀
DN50 D71X-10
个
3

21
球阀
DN40，Q11F-16
个
4

22
球阀
DN32，Q11F-16
个
6

23
球阀
DN25，Q11F-16
个
2

24
球阀
DN20，Q11F-16
个
1

25
球阀
DN15，Q11F-16
个
6

26
截止阀
PN1.6，DN100，J41T-16
个
1

27
截止阀
PN1.6，DN80，J41T-16
个
1

28
截止阀
PN1.6，DN50，J41T-16
个
2

六、采暖、通风设备及管路
序
号
设 备 器 材 名 称
型 号 及 规 格
单
位
数 量
重量（kg）
备 注
单重
总重
29
截止阀
PN1.6，DN32，J11T-16
个
2

30
截止阀
PN1.6，DN25，J11T-16
个
4

31
截止阀
PN1.6，DN20，J11T-16
个
12

32
截止阀
PN1.6，DN15，J11T-16
个
3

33
止回阀
DN40，DCV3(EPDM)
个
2

34
电磁阀
DN32
只
1

35
疏水器
FT14，DN25
个
1

36
疏水器
TD16，DN15
个
1

37
过滤器
DN25，Fig33
个
1

38
过滤器
DN15，Fig33
个
1

39
水龙头
DN15
个
2

40
双联化验水龙头
DN15
个
1

41
化验盆
陶瓷
个
1

42
洗涤盆
陶瓷
个
1

43
硬聚氯乙烯排水管
DN100
m
8

六、采暖、通风设备及管路
序
号
设 备 器 材 名 称
型 号 及 规 格
单
位
数 量
重量（kg）
备 注
单重
总重
44
硬聚氯乙烯排水管
DN50
m
4

45
圆形地漏
DN100
个
2

46
圆形地漏
DN50
个
1

47
压力表
Y-100, 0～1.0MPa，1.5级
只
4

48
温度计
WSS-302 -40～+80℃
只
1

49
蒸汽涡街流量计
YYW-A3-100TXRL
只
1

50
蒸汽涡街流量计
YYW-A3-40TXRL
只
2

51
水表
LXS-32C
只
1

52
四柱760铸铁散热器

片
72

53
平焊法兰
PN1.0，DN80，HG20592-97
块
2

54
平焊法兰
PN1.0，DN50，HG20592-97
块
5

55
平焊法兰
PN1.0，DN32，HG20592-97
块
1

56
岩棉

m3
5

57
夹金铝箔

m2
180

六、采暖、通风设备及管路
序
号
设 备 器 材 名 称
型 号 及 规 格
单
位
数 量
重量（kg）
备 注
单重
总重
(二)
瓦斯泵房暖通设备及管路

1
暖风机
NC-60 热量:60500W(0.1MPa)
风量:5000m3/h 出口温度:50℃
N=0.75kW
台
6

设于瓦斯泵房
2
防爆轴流通风机(玻璃钢)
BT35-11 №.4 风量:7043 m3 /h
全压:300 Pa 叶片角度:25°
转速:2900r/min，N=1.1kW
台
10

设于瓦斯泵房
3
暖风机
NC-30 热量:27900W(0.1MPa)
风量:2100m3/h 出口温度:55℃
N=0.25kW
台
3

设于管道间
4
防爆轴流通风机(玻璃钢)
BT35-11 №.3.15 风量:3429 m3 /h
全压:186 Pa 叶片角度:25°
转速:2900r/min，N=0.37kW
台
4

设于管道间
5
无缝钢管
D89×4
m
25

6
无缝钢管
D76×4
m
160

7
无缝钢管
D57×3.5
m
117

8
无缝钢管
D45×3.5
m
92

9
无缝钢管
D38×3.5
m
161

10
无缝钢管
D32×3.5
m
164

11
无缝钢管
D25×3
m
492

六、采暖、通风设备及管路
序
号
设 备 器 材 名 称
型 号 及 规 格
单
位
数 量
重量（kg）
备 注
单重
总重
13
截止阀
PN1.6，DN80，J11T-16
个
3

14
截止阀
PN1.6，DN65，J11T-16
个
7

15
截止阀
PN1.6，DN50，J11T-16
个
8

16
截止阀
PN1.6，DN40，J11T-16
个
5

17
截止阀
PN1.6，DN32，J11T-16
个
6

18
截止阀
PN1.6，DN25，J11T-16
个
14

19
截止阀
PN1.6，DN20，J11T-16
个
101

20
疏水器
FT14，DN32
个
2

21
疏水器
FT14，DN25
个
6

22
疏水器
FT14，DN20
个
2

23
过滤器
DN32，Fig33
个
2

24
过滤器
DN25，Fig33
个
6

25
过滤器
DN20，Fig33
个
2

26
平焊法兰
PN1.0，DN80，HG20592-97
块
6

27
平焊法兰
PN1.0，DN65，HG20592-97
块
12

六、采暖、通风设备及管路
序
号
设 备 器 材 名 称
型 号 及 规 格
单
位
数 量
重量（kg）
备 注
单重
总重
28
平焊法兰
PN1.0，DN50，HG20592-97
块
16

29
四柱760铸铁散热器

片
536

30
岩棉

m3
10

31
夹金铝箔

m2
350

(三)
加压机房暖通设备及管路

1
暖风机
NC-30 热量:27900W(0.1MPa)
风量:2100m3/h 出口温度:55℃
N=0.25kW
台
2

2
防爆轴流通风机(玻璃钢)
BT35-11 №.3.55 风量:4935 m3 /h
全压:236 Pa 叶片角度:25°
转速:2900r/min，N=0.55kW
台
2

3
截止阀
PN1.6，DN32，J11T-16
个
3

4
截止阀
PN1.6，DN25，J11T-16
个
2

5
截止阀
PN1.6，DN20，J11T-16
个
6

6
疏水器
FT14，DN32
个
1

7
过滤器
DN32，Fig33
个
1

8
四柱760铸铁散热器

片
133

六、采暖、通风设备及管路
序
号
设 备 器 材 名 称
型 号 及 规 格
单
位
数 量
重量（kg）
备 注
单重
总重
(四)
变配电所通风设备

1
防爆轴流通风机(玻璃钢)
BT35-11 №.3.15 风量:3429 m3 /h
全压:186 Pa 叶片角度:25°
转速:2900r/min，N=0.37kW
台
2

(五)
门卫采暖管路

1
无缝钢管
D32×3.5
m
5

2
无缝钢管
D25×3
m
9

3
截止阀
PN1.6，DN20，J11T-16
个
7

4
疏水器
FT14，DN20
个
1

5
过滤器
DN20，Fig33
个
1

6
四柱760铸铁散热器

片
17

(六)
水封房采暖管路

1
无缝钢管
D32×3.5
m
5

2
无缝钢管
D25×3
m
9

六、采暖、通风设备及管路
序
号
设 备 器 材 名 称
型 号 及 规 格
单
位
数 量
重量（kg）
备 注
单重
总重
3
截止阀
PN1.6，DN20，J11T-16
个
7

4
疏水器
FT14，DN20
个
1

5
过滤器
DN20，Fig33
个
1

6
四柱760铸铁散热器

片
16

(七)
厕所采暖管路

1
无缝钢管
D32×3.5
m
10

2
无缝钢管
D25×3
m
18

3
截止阀
PN1.6，DN20，J11T-16
个
13

4
疏水器
FT14，DN20
个
1

5
过滤器
DN20，Fig33
个
1

6
四柱760铸铁散热器

片
14

(八)
供热外管

1
无缝钢管
D108×4
m
95

2
无缝钢管
D89×4
m
153

3
无缝钢管
D76×4
m
100

六、采暖、通风设备及管路
序
号
设 备 器 材 名 称
型 号 及 规 格
单
位
数 量
重量（kg）
备 注
单重
总重
4
无缝钢管
D45×3.5
m
7

5
无缝钢管
D38×3.5
m
19

6
无缝钢管
D32×3.5
m
181

7
截止阀
PN1.6，DN65，J41T-16
个
1

8
截止阀
PN1.6，DN25，J11T-16
个
11

9
疏水器
FT14，DN25
个
2

10
止回阀
DN25
个
2

11
平焊法兰
PN1.0，DN100，HG20592-97
块
4

12
平焊法兰
PN1.0，DN80，HG20592-97
块
4

13
平焊法兰
PN1.0，DN65，HG20592-97
块
2

14
固定支架
DN100
个
2

15
固定支架
DN80
个
3

16
固定支架
DN65
个
2

17
固定支架
DN25
个
5

18
岩棉

m3
14

19
夹金铝箔

m2
475

七、瓦斯抽采监测及控制
序
号
设 备 器 材 名 称
型 号 及 规 格
单
位
数 量
重量（kg）
备 注
单重
总重
1
V锥流量传感器
DN500
个
2

2
V锥流量传感器
DN450
个
2

3
V锥流量传感器
DN350
个
2

4
V锥流量传感器
DN300
个
6

5
红外甲烷传感器(管道用)
GJG100H
个
10

6
红外甲烷传感器(环境用)
GJG10H
个
10

7
一氧化碳传感器
GTH500(B)
个
10

8
环境温度传感器
GW50(A)
个
2

9
水温传感器
GW50(A)
个
4

10
轴温传感器
GW50(A)
个
12

11
开停传感器
GT-L(A)
个
9

12
供水传感器
GLC15(A)
个
4

13
水位传感器
KGU9901
个
4

14
报警仪
ASB
个
2

15
抽采通用分站
KJF-16
台
6

备用1台
16
抽采监控分站
KJF-16A
台
7

备用1台

七、瓦斯抽采监测及控制
序
号
设 备 器 材 名 称
型 号 及 规 格
单
位
数 量
重量（kg）
备 注
单重
总重
17
高负压采样器
AFW-1
只
2

18
光学瓦斯检定器

台
2

19
U形倾斜压差计
AFJ-50
台
2

20
孔板
DN50
个
100

21
系统电缆
UVVEP-1
km
5

22
便携式抽采管道测定仪
WGC
台
2

23
阀门电动装置控制箱
KXBC30
台
29

24
瓦斯抽采监控装置
ZKC30
台
2

25
可编程控制箱

台
1

26
上位机

台
2

八、瓦斯利用系统设备及管路
序
号
名 称
型 号 及 规 格
单 位
数 量
重量（kg）
备 注
单重
总重
（一）
湿式储气罐及阀门操作井

后期建设
1
5000m3湿式储气罐
水槽直径22m， H=23.5m
个
1

2
水封阀
Ø600 DN400
个
2

3
防爆电动闸阀
CYDZ43WDF-1.6,DN400
个
2

4
防爆电动闸阀
CYDZ43WDF-1.6,DN350
个
1

5
螺旋焊缝钢管
D426×7，Q235B
m
30

6
平焊钢法兰
DN400 PN0.25MPa
个
10

7
法兰盖
DN400 PN0.25MPa
个
2

8
输送液体用无缝钢管
D57×3.5，20#
m
2

9
截止阀
J11T-16 DN25
个
4

10
截止阀
J11T-16 DN40
个
2

11
低压流体输送焊接钢管
DN25
m
14

12
低压流体输送焊接钢管
DN40
m
6

八、瓦斯利用系统设备及管路
序
号
名 称
型 号 及 规 格
单 位
数 量
重量（kg）
备 注
单重
总重
（二）
储气罐给水部分

后期建设
1
输送液体用无缝钢管
D159×4.5，20#
米
15

2
输送液体用无缝钢管
D57×3.5，20#
米
30

3
闸 阀
Z44T-10 DN150
个
1

4
截止阀
J41T-16 DN50
个
3

5
夹布蒸汽胶管
D（内）51 P=0.4MPa
米
30

6
平焊钢法兰
DN150 PN=1.0MPa
个
2

7
平焊钢法兰
DN50 PN=1.6MPa
个
8

（三）
防冻管路

1
低压流体输送焊接钢管
DN50
米
100

2
低压流体输送焊接钢管
DN40
米
6

3
低压流体输送焊接钢管
DN32
米
80

八、瓦斯利用系统设备及管路
序
号
名 称
型 号 及 规 格
单 位
数 量
重量（kg）
备 注
单重
总重
(四)
瓦斯输送管路

后期建设
1
热轧无缝钢管
D426×9
m
500

2
热轧无缝钢管
D377×9
m
300

3
热轧无缝钢管
D273×7
m
150

4
热轧无缝钢管
D219×6
m
30

5
闸门
Z45T－10 DN400
个
1

6
闸门
Z45T－10 DN350
个
1

7
闸门
Z45T－10 DN250
个
1

8
闸门
Z45T－10 DN200
个
2

9
凝水缸
DN400
个
1

10
凝水缸
DN350
个
1

11
凝水缸
DN200
个
2

目 录

一、泵房抽采设备及管路 1
二、瓦斯抽采管路及设施 3
三、抽采钻孔施工设备 4
四、给排水设备及管路 5
五、供配电及通讯 7
六、采暖、通风设备及管路 10
七、瓦斯抽采监测及控制 20
八、瓦斯利用系统设备及管路 22

25
