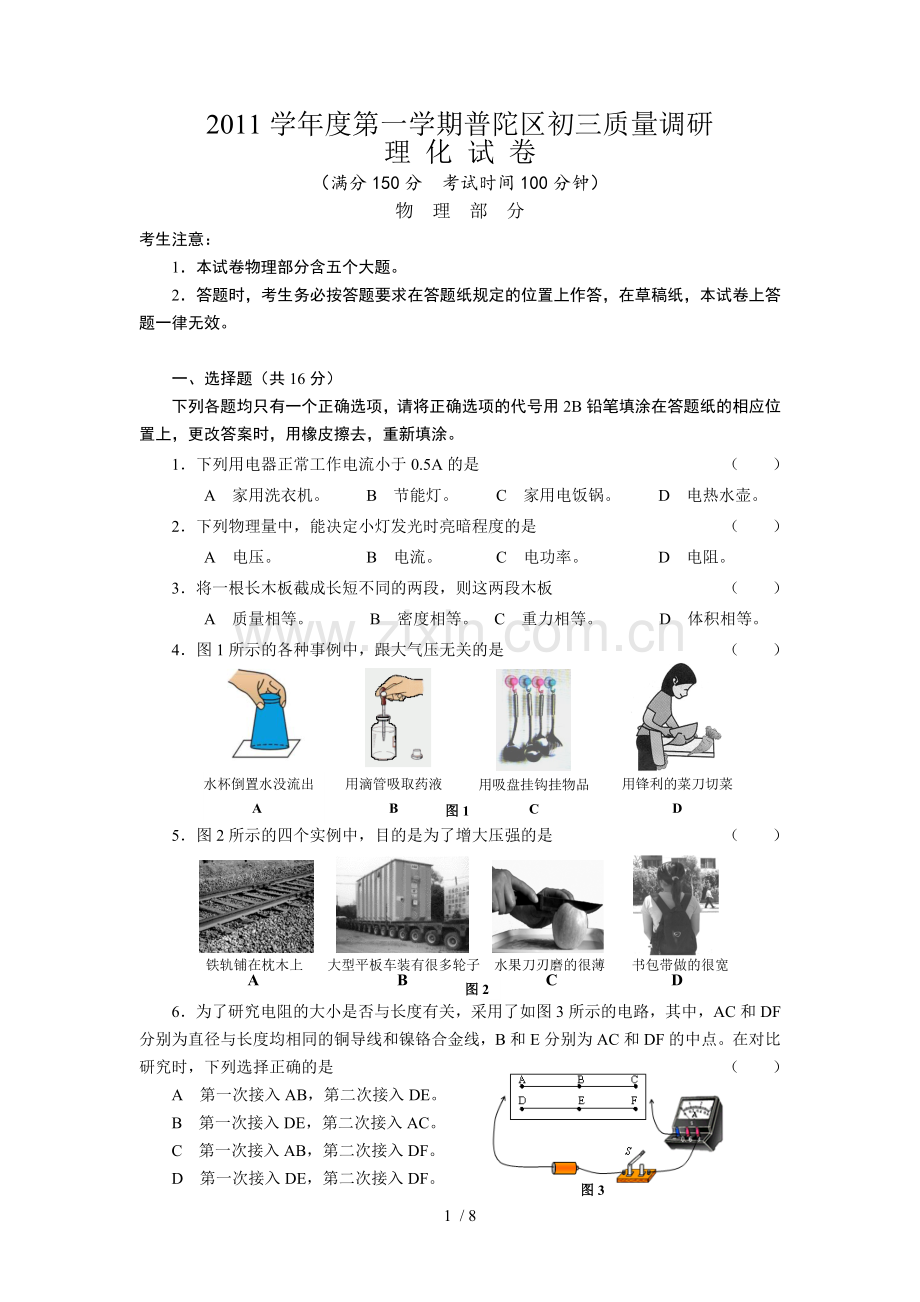

2011学年度第一学期普陀区初三质量调研
理 化 试 卷
（满分150分 考试时间100分钟）
物 理 部 分
考生注意：
1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一律无效。

一、选择题（共16分）
下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1．下列用电器正常工作电流小于0.5A的是 （ ）
A 家用洗衣机。 B 节能灯。 C 家用电饭锅。 D 电热水壶。
2．下列物理量中，能决定小灯发光时亮暗程度的是 （ ）
A 电压。 B 电流。 C 电功率。 D 电阻。
3．将一根长木板截成长短不同的两段，则这两段木板 （ ）
A 质量相等。 B 密度相等。 C 重力相等。 D 体积相等。
图1
用滴管吸取药液
B
用吸盘挂钩挂物品
C

用锋利的菜刀切菜
D

水杯倒置水没流出
A
4．图1所示的各种事例中，跟大气压无关的是 （ ）

5．图2所示的四个实例中，目的是为了增大压强的是 （ ）
图2
水果刀刃磨的很薄
大型平板车装有很多轮子
A B C D
书包带做的很宽

铁轨铺在枕木上

图3
6．为了研究电阻的大小是否与长度有关，采用了如图3所示的电路，其中，AC和DF分别为直径与长度均相同的铜导线和镍铬合金线，B和E分别为AC和DF的中点。在对比研究时，下列选择正确的是 （ ）
A 第一次接入AB，第二次接入DE。
B 第一次接入DE，第二次接入AC。
C 第一次接入AB，第二次接入DF。
D 第一次接入DE，第二次接入DF。

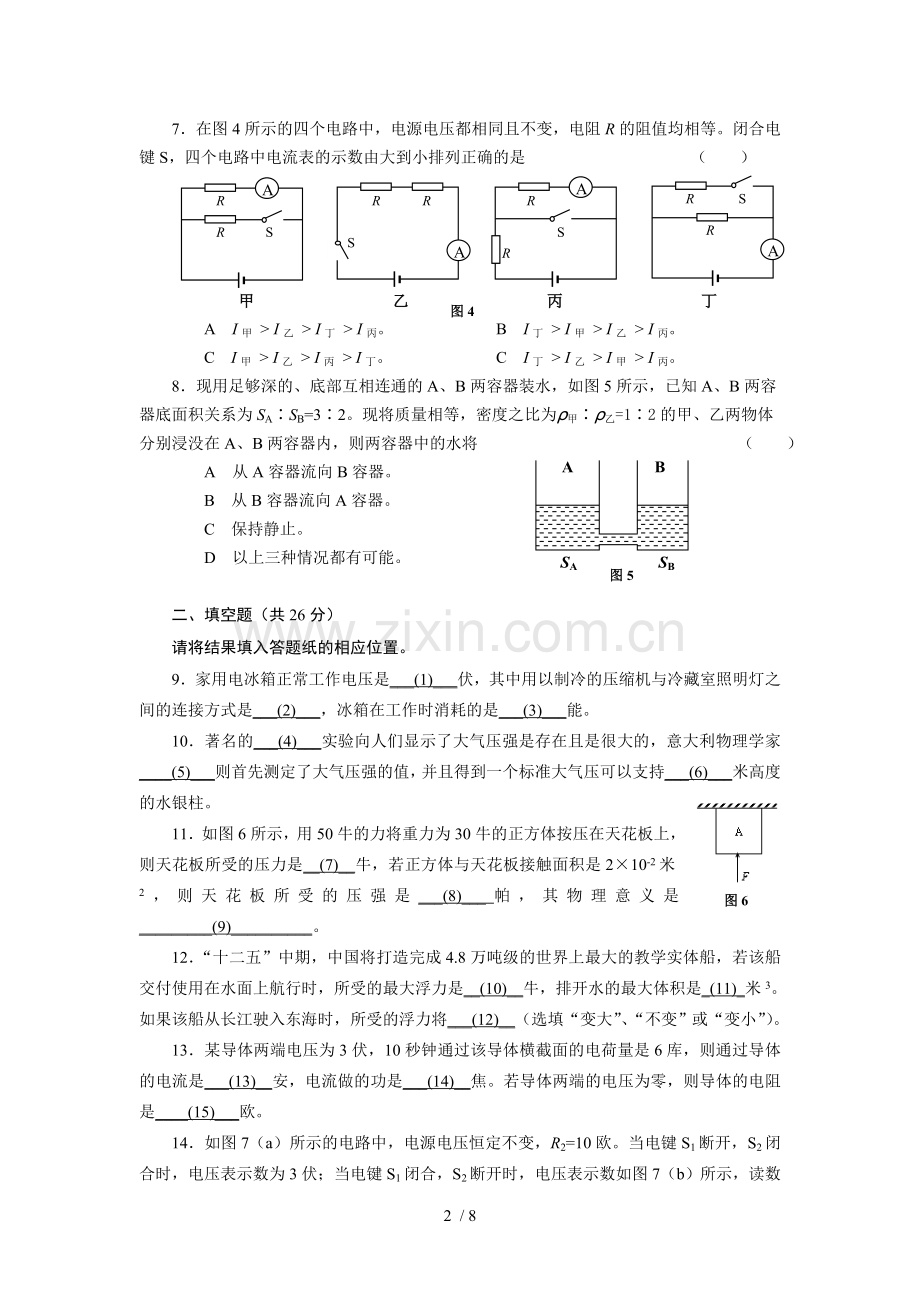

7．在图4所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等。闭合电键S，四个电路中电流表的示数由大到小排列正确的是 （ ）
甲 乙 丙 丁
A
R
R
S
A
R
R
S
A
R
R
S
A
R
R
S
图4

A I甲 > I乙 > I丁 > I丙。 B I丁 > I甲 > I乙 > I丙。
C I甲 > I乙 > I丙 > I丁。 C I丁 > I乙 > I甲 > I丙。
A B
SA SB
图5
8．现用足够深的、底部互相连通的A、B两容器装水，如图5所示，已知A、B两容器底面积关系为SA∶SB=3∶2。现将质量相等，密度之比为ρ甲∶ρ乙=1∶2的甲、乙两物体分别浸没在A、B两容器内，则两容器中的水将 （ ）
A 从A容器流向B容器。
B 从B容器流向A容器。
C 保持静止。
D 以上三种情况都有可能。

二、填空题（共26分）
请将结果填入答题纸的相应位置。
9．家用电冰箱正常工作电压是___(1)___伏，其中用以制冷的压缩机与冷藏室照明灯之间的连接方式是___(2)___，冰箱在工作时消耗的是___(3)___能。
图6
10．著名的___(4)___实验向人们显示了大气压强是存在且是很大的，意大利物理学家____(5)___则首先测定了大气压强的值，并且得到一个标准大气压可以支持___(6)___米高度的水银柱。
11．如图6所示，用50牛的力将重力为30牛的正方体按压在天花板上，则天花板所受的压力是__(7)__牛，若正方体与天花板接触面积是2×10-2米2，则天花板所受的压强是___(8)___帕，其物理意义是_________(9)__________。
12．“十二五”中期，中国将打造完成4.8万吨级的世界上最大的教学实体船，若该船交付使用在水面上航行时，所受的最大浮力是__(10)__牛，排开水的最大体积是_(11)_米3。如果该船从长江驶入东海时，所受的浮力将___(12)__（选填“变大”、“不变”或“变小”）。
13．某导体两端电压为3伏，10秒钟通过该导体横截面的电荷量是6库，则通过导体的电流是___(13)__安，电流做的功是___(14)__焦。若导体两端的电压为零，则导体的电阻是____(15)___欧。
14．如图7（a）所示的电路中，电源电压恒定不变，R2=10欧。当电键S1断开，S2闭合时，电压表示数为3伏；当电键S1闭合，S2断开时，电压表示数如图7（b）所示，读数是__(16)__伏，此时电路中的电流是___(17)__安，R1的阻值是____(18)___欧。
（a） （b）
图7 图8

15．如图8所示的电路，电源电压恒定不变，闭合电键S，将滑动变阻器的滑片P自左向右移动过程中，电流表A的示数___(19)___，电压表V1和V2示数的比值将____(20)___。（均选填“变小”、“不变”或“变大”）
16．在学习“浮力”有关知识时，小明分别选用木质的象棋子和小铁块做了两个实验，如图9（a）、（b）所示。
（1）分析图9（a）可以得到的结论是__________________(21)_________________。
（2）分析图9（b）1—4的过程可得的结论是_______________(22)_____________。
（a） （b）
水
象棋子
与底部紧密接触
图9

三、作图题（每小题3分，共6分）
请将图直接画在答题纸的相应位置，作图题必须用2B铅笔。
17．重力为3牛的小球静止在水中，请根据给出的标度用力的图示法在图10中画出小球所受到的力。
18．在图11中的〇里填上适当的电表符号，闭合电键S使L1和L2两灯都能同时发光。
图10 图11
1 N
L2
L1
S

四、计算题（共24分）
请将计算过程和答案写入答题纸的相应位置。
19．质量为0.5千克的冰块，待全部熔化后，求：水的体积。

图12
20．如图12所示的电路中，电阻R1的阻值为30欧，当电键S1断开时，电流表A的示数为0.2安，当电键S1闭合时，电流表A的示数为0.5安。 求：
（1）通过电阻R1的电流。
（2）电阻R2的阻值。

（a）
（b）
图13

21．如图13（a）所示的电路中，电源电压为12伏恒定不变，电阻R1的阻值为20欧，滑动变阻器R2上标有“50Ω 1A”字样，当电键S闭合时，电流表A的示数为0.2安。求：
（1）电压表V的示数。
（2）滑动变阻器R2连入电路的阻值。
（3）当各电表选择了合适的量程后，闭合电键S，移动滑动变阻器的滑片P到某一位置时，电压表V的示数如图13（b）所示，求此时电路消耗的总功率。

22．重力为2牛、底面积为1×10-2米2，高为0.13米的薄壁圆柱形容器内装有重力为11.76牛的水，现将它放在水平地面上。求：
（1）水对容器底部的压强。
（2）容器中水的深度。
（3）现将一个质量为540克的铝块浸没水中后，容器对水平地面的压力。
（其中ρ铝=2.7×103千克/米3）

五、实验题（共18分）
请根据要求在答题纸的相应位置作答。
23．在“验证阿基米德原理”的实验中用到弹簧测力计，如图14（a）所示，弹簧测力计的量程是___(1)______，此时弹簧测力计的示数是____(2)____。如图14（b）所示的是家用电能表，它的用途是____(3)_____，功率容量值是______(4)_____。
（a） （b）
图14

24．在“测定牛奶的密度”的实验中，小李设计的实验报告（部分）如下，请填写空格处的内容。
实验目的：测定牛奶的密度。
实验原理：________(5)_______。
实验器材：天平（砝码）、烧杯、适量的精制油，还需要____(6)___。
实验步骤：1．把天平放在水平桌面上，并调节___(7)____使横梁水平位置平衡。
2．将装有适量牛奶的烧杯放置在天平的 （8） 盘，测量并记
录它的质量。
3．测量并记录牛奶的体积。
……
……

25．某同学在“用电压表、电流表测电阻”的实验中，所用器材如图15所示，其中滑动变阻器的铭牌上标有“20Ω 1A”字样，电源电压恒为3伏不变。
（1）图中尚有两根导线没有连接，请用笔画线代替导线完成连接。____(9)_____
图15

（2）闭合电键前，图中的滑动变阻器的滑片P应置于变阻器的____(10)____端。
（3）闭合电键后发现，无论怎样移动滑动变阻器的滑片，只有一个电表示数发生变化。若电路中除待测电阻Rx和滑动变阻器R外，其余元件均完好，且电路各处接触均良好。则故障原因可能是___________(11)__________。
（4）该同学排除故障后继续实验，并四次测得电压和电流的值，通过计算得到电阻值分别为：10.0欧，9.8欧，15.0欧，9.9欧，则待测电阻Rx的阻值是____(12)_____。
26．小明、小华和小芳三个同学为了“探究导体中电流与电压的关系”，他们用A、B两个导体实验。为了多次改变导体两端电压，用了不同办法：小明、小华用串联一个滑动变阻器，调节滑动变阻器滑片的位置；小芳则采用了增加电池串联的个数。三位同学将测量的数据分别记录在表一、表二和表三中。

表一（小明） 表二（小华）

表三（小芳）

（1）在连接电路时，他们就操作要求得到了共同认识。你认为连接电路时电键应处在断开状态是为了 (13) ，闭合电键前滑动变阻器应将滑片移至阻值最大处是为了 (14) 。
（2）分析比较实验序号1、2、3或7、8、9中的电流与电压变化的倍数关系，可得出的初步结论是：对同一导体， (15) 。
（3）分析小华的实验数据，发现电流与电压变化的倍数关系与小明，小芳的不同，你认为小华实验时发生的问题是 (16) 。
（4）为了使第（2）题中得到的结论更具有普遍性，你认为还应该进行的实验是
_____________________(17)_____________________。

2010学年度第一学期普陀区初三质量调研
理 化 试 卷
物 理 部 分（标准答案）
一、选择题
1.B 2.C 3 B 4.D 5.C 6.D 7.B 8.A
二、填空题
9．220。 并联。 电。
10．马德堡半球。 托里拆利。 0.76。
11．20。 103。 每平方米受力面积上所受压力为103牛。
12．4.704×108。 4.8×104。 不变。
13．0.6。 18。 5。
14．2.4。 0.06。 40。
15．变小。 不变。
16．（1）浸没在液体中物体，下表面没有受到液体向上的压力，所以没有受到浮力。（本题只要回答合理即得分）
（2）物体浸没在同种液体中，所受浮力随物体排开液体体积增大而增大，但与物体浸没的深度无关。
三、作图题
17．作用点、大小、方向错一个扣1分，只画一个力扣1分。
18．三个电表只要画错一个不得分。
四、计算题
19．m水=m冰（1分）
V水= m水 / ρ水=0.5千克 / 1.0×103千克/米3=5×10-4米3 （3分）
20．（1） I1 =I –I2 =0.5安 - 0.2安 = 0.3安 （1分）
（2） U = U1= U2 （1分）
U1= R1I1 =30欧×0.3安 = 9伏 （1分）
R2= U2 / I2=9伏 / 0.2安= 45欧 （1分）
21．（1） U1 = R1I =20欧×0.2安=4安 （2分）
（2） R2 =U2/I 2=（U- U1）/I 1=（12伏-4伏）/0.2安=40欧 （3分）
（3） V表的示数为10伏 （1分）
I’=U’ / R1=10伏/20欧=0.5安 （1分）
P总=U I’=12伏×0.5安=6瓦 （1分）
22．（1） p =F /S = G / S=11.76牛/1×10-2米2=1176帕 （2分）
（2） h水 = p / ρ水g
=1176帕/1.0×103千克/米3×9.8牛/千克=0.12米 （2分）
（3） V铝=m铝/ρ铝=540克/2.7克/厘米3=200厘米3=2×10-4米3 （1分）
ΔV水=SΔh=1×10-2米2×（0.13米-0.12米）=10-4米3 （1分）
V溢= V铝-ΔV水=2×10-4米3-10-4米3=10-4米3
m溢=ρ水V溢=1.0×103千克/米3×10-4米3=0.1千克 （1分）
F = G水+G容+G铝+G溢 （1分）
=11.76牛+2牛+（0.54千克-0.1千克）×9.8牛/千克
=18.072牛
五、实验题
23．0—5牛。 2.4牛。 测消耗电能的。 2200瓦。
24．ρ =m / V。 量筒。 平衡螺母。 左。
25．（1） 线连错或量程选错不得分。 （2） 左。
（3） Rx短路。 （4）9.9欧。
26．（1） 防止电路短路。 防止电路中电流过大。
（2） 通过导体的电流与导体两端的电压成正比。
（3） 小华实验时把电压表并在滑动变阻器两端。
（4） 再选择一个导体C或选用多个其它不同的导体，重复上述实验。（第4小题答案合理均给分）
