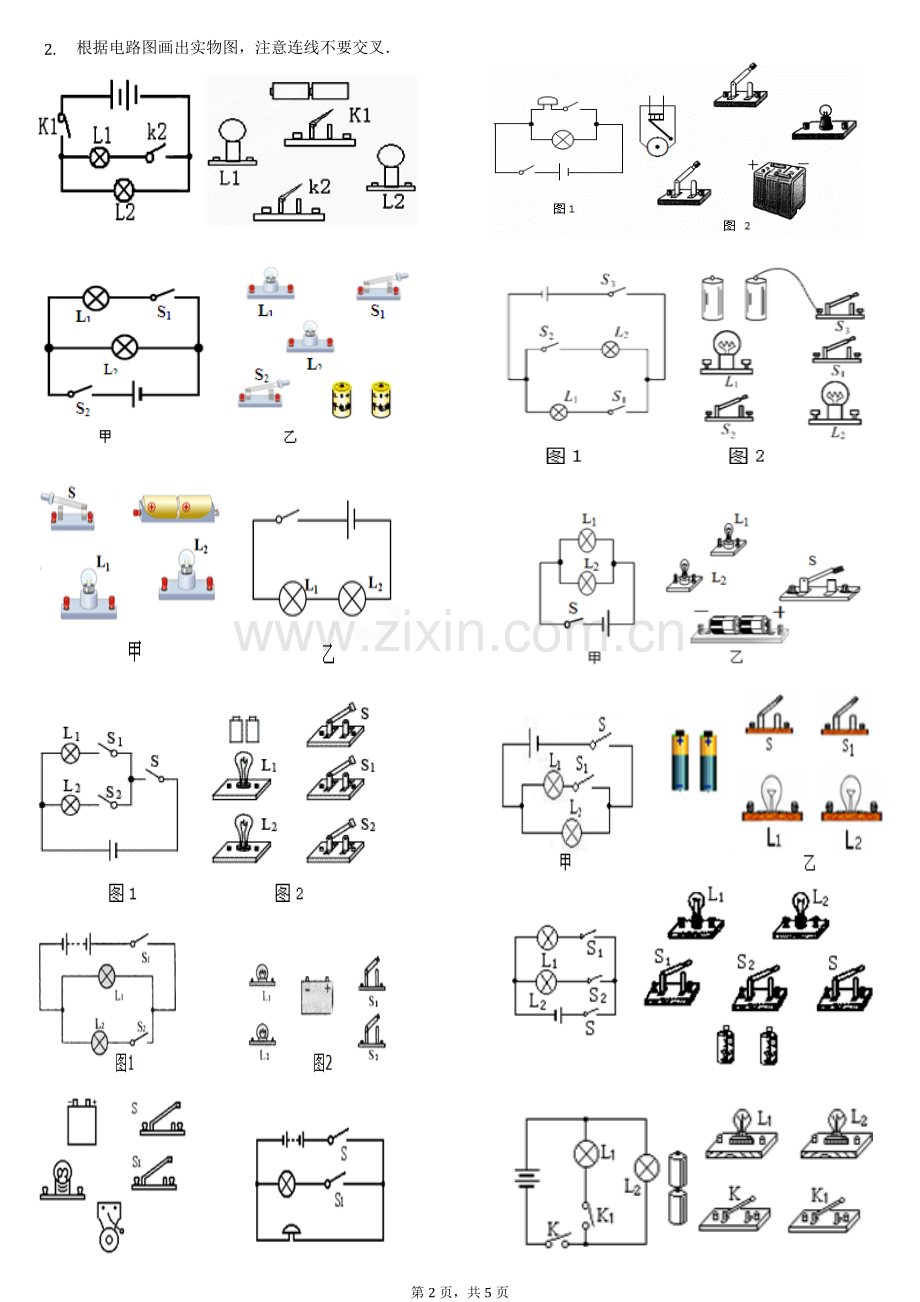

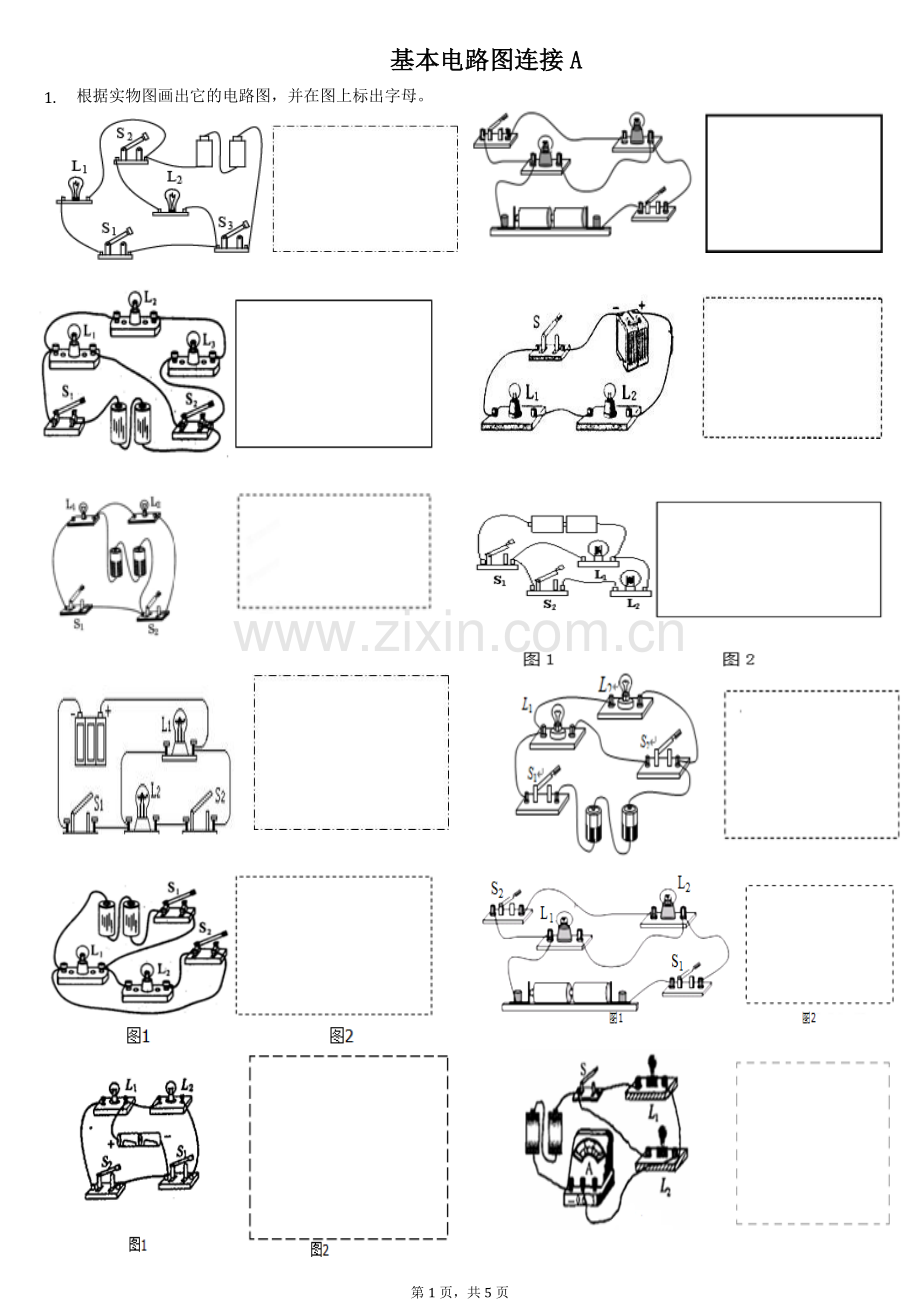

基本电路图连接A1. 根据实物图画出它的电路图，并在图上标出字母。2. 根据电路图画出实物图，注意连线不要交叉基本电路图连接B1,请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线2, 将图中所给元件组成一个电路，要求K1控制L1，K2控制L2第1题图 第2题图3,小明家有前后门，需要这样的门铃电路：当前门客人按开关S1时，电铃响且红灯亮；当后门有客人按开关S2时，电铃响且绿灯亮。请以笔画线完电路莲接。4, 用笔画线作导线，将图中的元件连接起来，连成符合下述要求的电路(设灯泡不会烧坏)：开关Sl、S2都断开，红、绿灯都不亮；只闭合开关Sl，红、绿灯都不亮；只闭合开关S2，红、绿灯都亮；开关Sl、S2都闭合，红灯不亮，绿灯亮 第3题图 第4题图5, 用两只灯泡、一个开关(总开关)、一只滑动受阻器、一个电源，设计出满足以下要求的电路：一只灯的亮度不变，另一只灯的亮度可调节(1)在虚线框内画出电路图；(2)连接实物6, 根据图1所示的实物图，在图2方框内画出电路图7, 如图所示，请你根据实物连接图，在虚线框内画出电路图8, 等效电路图, 如图所示电路，请你画出下列各情况的等效电路图：当开关S1、S2都断开时；当开关S1、S2都闭合时9, 在图所示的电路A、B、C三处缺口处分别填上电池组、灯泡及电铃的符号.要求：当前门来人闭合开关时，电铃响、灯亮；当后门来人闭合开关时，电铃响而灯不亮10, 请将图中的各器材连成电路.要求：L1灯和L2灯并联；开关S1只控制灯L1，开关S2控制灯L1和灯L2 第9题图 第10 题图11, 如图所示，有带风叶的小电动机一只，电热丝R一段，开关两只，插头一只，导线若干.利用这些器材可以连成一个有冷热两档风的电吹风电路要求：只闭合S1时吹冷风，只闭合S2时既无风又不发热，同时闭合S1、S2时吹热风(1)请你在虚线框内画出电路图；(2)请你按要求将图中的元件连接起来第5页，共5页
