第五章-透镜及其应用知识点总结.doc

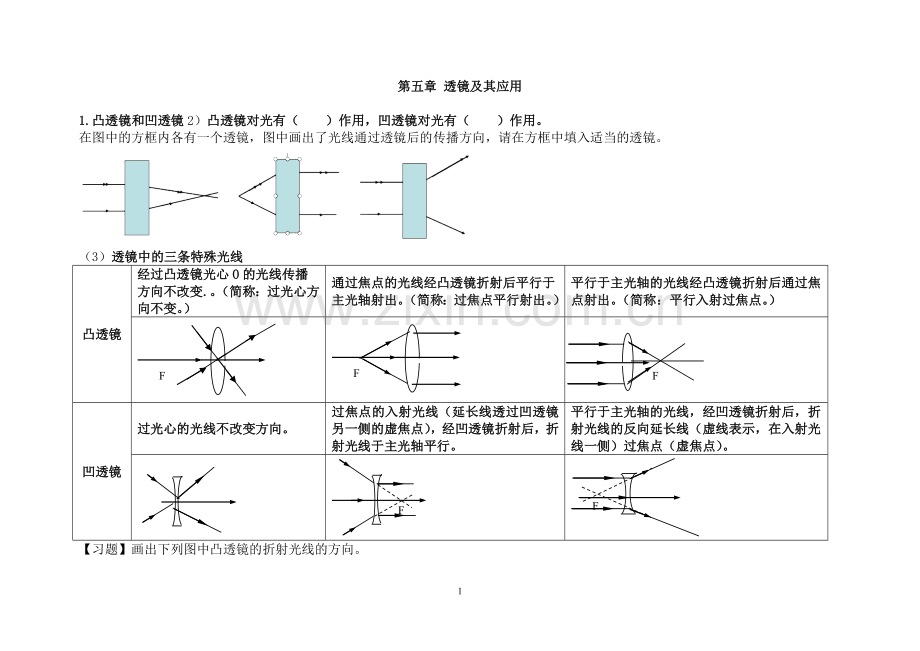

第五章 透镜及其应用1.凸透镜和凹透镜2）凸透镜对光有（ ）作用，凹透镜对光有（ ）作用。在图中的方框内各有一个透镜，图中画出了光线通过透镜后的传播方向，请在方框中填入适当的透镜。 （3）透镜中的三条特殊光线凸透镜经过凸透镜光心O的光线传播方向不改变.。（简称：过光心方向不变。）通过焦点的光线经凸透镜折射后平行于主光轴射出。（简称：过焦点平行射出。）平行于主光轴的光线经凸透镜折射后通过焦点射出。（简称：平行入射过焦点。）FFF凹透镜过光心的光线不改变方向。过焦点的入射光线（延长线透过凹透镜另一侧的虚焦点），经凹透镜折射后，折射光线于主光轴平行。平行于主光轴的光线，经凹透镜折射后，折射光线的反向延长线（虚线表示，在入射光线一侧）过焦点（虚焦点）。FF【习题】画出下列图中凸透镜的折射光线的方向。1. 画出下列图中凹透镜的折射光线的方向。FFFFFF2.生活中的透镜（1）生活中的透镜辨析与比较：生活中的透镜透镜类型成像特点放大或缩小倒立或正立虚像或实像照相机凸透镜（ ）（ ）（ ）投影仪凸透镜（ ）（ ）（ ）放大镜凸透镜（ ）（ ）（ ）【习题】：1. 照相机：利用凸透镜能成_、_、_。2. 投影仪：利用凸透镜能成_、_、_。3. 放大镜：利用凸透镜能成_ 、_ 、_ 。（2）凸透镜即可成实像，又可成虚像，其区别如下表：透镜的类型像的性质成像的示意图区别凸透镜实像实际光线会聚成的，能用屏幕承接，能使胶片感光，能用眼睛观察到，物、像分布在凸透镜的（ ）侧。实像都是（ ）立。虚像不是实际光线会聚成的，不能用屏幕承接，只能用眼睛观察到，物、像分布在凸透镜同侧。虚像都是（ ）立的。（3）：1.实像：由（ ）光线会聚而成的,能呈现在光屏上。下图有_.2.虚像：由反射光线或折射光线的（ ）线相交而形成,（ ）能呈现在光屏上。人眼逆着出射光线可以看到虚像。下图有_。物距u和焦距f的关系像的性质像的位置像距v和焦距f的关系应用举例正立倒立缩小放大实像虚像与物同侧或异侧u2f倒立实像异侧fv2f照相机u=2f等大实像v=2ffuf投影仪u=f不成像uf正立放大同侧放大镜3.凸透镜成像的规律总结：（1）当物体与凸透镜的距离大于焦距时成（ ）像，小于焦距时成（ ）像。即：一倍焦距是实像和虚像的分界点，可记为：“一倍焦距分虚实”（2）当物体在二倍焦距以外时成（ ）的实像填“缩小”或“放大”，物体在一倍焦距和二倍焦距之间时成（ ）的实像填“缩小”或“放大”。图2即：二倍焦距处是放大实像和缩小实像的分界点，可记为：“二倍焦距分大小”（3） 凸透镜所成的实像都是（ ）立的，虚像都是（ ）立的。（4） 区分照相机和投影仪成像原理的方法：如图u v 的是_.反之也成立。【习题】1.小明用凸透镜、蜡烛、光屏和刻度尺等器材探究凸透镜成像规律。如图所示，为了测出凸透镜的焦距，小明同学将凸透镜正对着太阳光，再把光屏放在它的另一侧，改变凸透镜与光屏的距离，直到光屏上出现一个 的光斑，就可以测出该凸透镜的焦距为 cm。请在图中画出凸透镜的主光轴。小明将烛焰、凸透镜和光屏的中心高速到同一高度后，在水平桌面上无论怎样移动光屏，都不能承接到烛焰的像，原因可能是 。实验一段时间后，蜡烛变短了，要使烛焰的像仍然成在光屏的中心，应该将光屏向 移动。2.小丽组在探究凸透镜成像的规律时，使用的凸透镜焦距为10cm，他们把蜡烛和凸透镜分别放在如下图所示位置，然后调节光屏至合适的位置，则显示出一个倒立、（填“放大”或“缩小”）的像，像的位置在50cm刻度处的侧（填“左”或“右”）在照相机和投影仪中，成像情况与此类似的是 4.眼睛和眼镜（1）人的眼球好像一架 _ 。它的_相当于底片；晶状体和 _的共同作用相当于一个凸透镜，它把来自物体的光会聚在 _，形成物体的 _像（填像的性质）, 但人感觉是 立的。（2）眼睛通过 _来改变_的厚薄，从而使我们既能看清远处的物体，又能看清近处的物体。看远处物体时，睫状体放松，晶状体比较_（偏折能力比较_，焦距比较_）。看近处物体时，睫状体收缩，晶状体比较_（偏折能力比较_，焦距比较_）。（3）.a产生近视眼的原产生近视眼的原因是晶状体太 ，折光能力太 或者球在前后方向上太 ，因此远处物体的像在 。b.近视眼的矫正利用凹透镜能使光 的特点，在眼睛前面放一个 ，使远处物体的像落在视网膜上。c.产生远视眼的原因产生远视眼的原因是晶状体太 ，折光能力太 ，或者眼球在前后方向上太 ，因此近处物体的像成在 。d.远视眼的矫正利用凸透镜能使光 的特点，在眼睛前面放一个 ，使近处物体的像落在视网膜上。【习题】1. 下列说法中，正确的是：（ ）A、凸透镜是很厚的透镜，凹透镜是很薄的透镜。 C、小明戴的近视眼镜的镜片中央比边缘厚。B、王奶奶戴的老花镜对光有会聚作用。 D、凸透镜的两个焦点之间的距离叫焦距。2. 关于透镜，下列说法中正确的是（ ）A、凹透镜对光线有发散作用。 B、老花镜的镜片是凹透镜。 C、照相机的镜头相当于凸透镜，用它拍照时，可以得到倒立放大的实像。D、使用凸透镜制成的投影机，在屏幕上可以得到放大的虚像。3. 下列说法中，错误的是：（ ）A、物体经过普通照相机的镜头后在底片上成一个缩小的像。 B、透镜的光心位于它的主光轴上。C、凸透镜成的实像都是缩小的。 D、凸透镜成的虚像都是正立的。4. 下列说法中，错误的是：（ ）A、凡是凸透镜成的实像都是物、像分别在凸透镜的两侧。B、凡是凸透镜成的虚像都是物、像都在凸透镜的同一侧。C、凸透镜所成的实像都是倒立的。 D、凸透镜所成的虚像，要么是放大的，要么是缩小的。5. 要使小灯泡发出的光变成平行光，应把小灯泡放在凸透镜主光轴上的（ ）6. A、焦点之内； B、焦点上； C、焦点以外，2倍焦距以内； D、2倍焦距以外。6. 关于实像和虚像，下面说法中正确的是：（ ）A、虚像是人的幻觉，并没有光线进入人眼；B、实像一定是光的折射形成的，而虚像一定是光的反射形成的。C、实像能用光屏接收到，而虚像不能。 D、平面镜成虚像，凸透镜成实像。7. 在研究凸透镜成像的实验中，如图1所示，保持凸透镜位置不变，先后把烛焰放在主光轴上a、b，c、d、e各点，并分别调整光屏的位置，使光屏上的像最清晰，则：把烛焰放在 点，屏上出现的实像最大；把烛焰放在 点，屏上出现的实像最小；把烛焰放在 点，屏上不会出现像；把烛焰放在 点，屏上出现和烛焰等大的像。6
