御景城小区庭院户内燃气管道工程竣工资料-教材讲义.doc

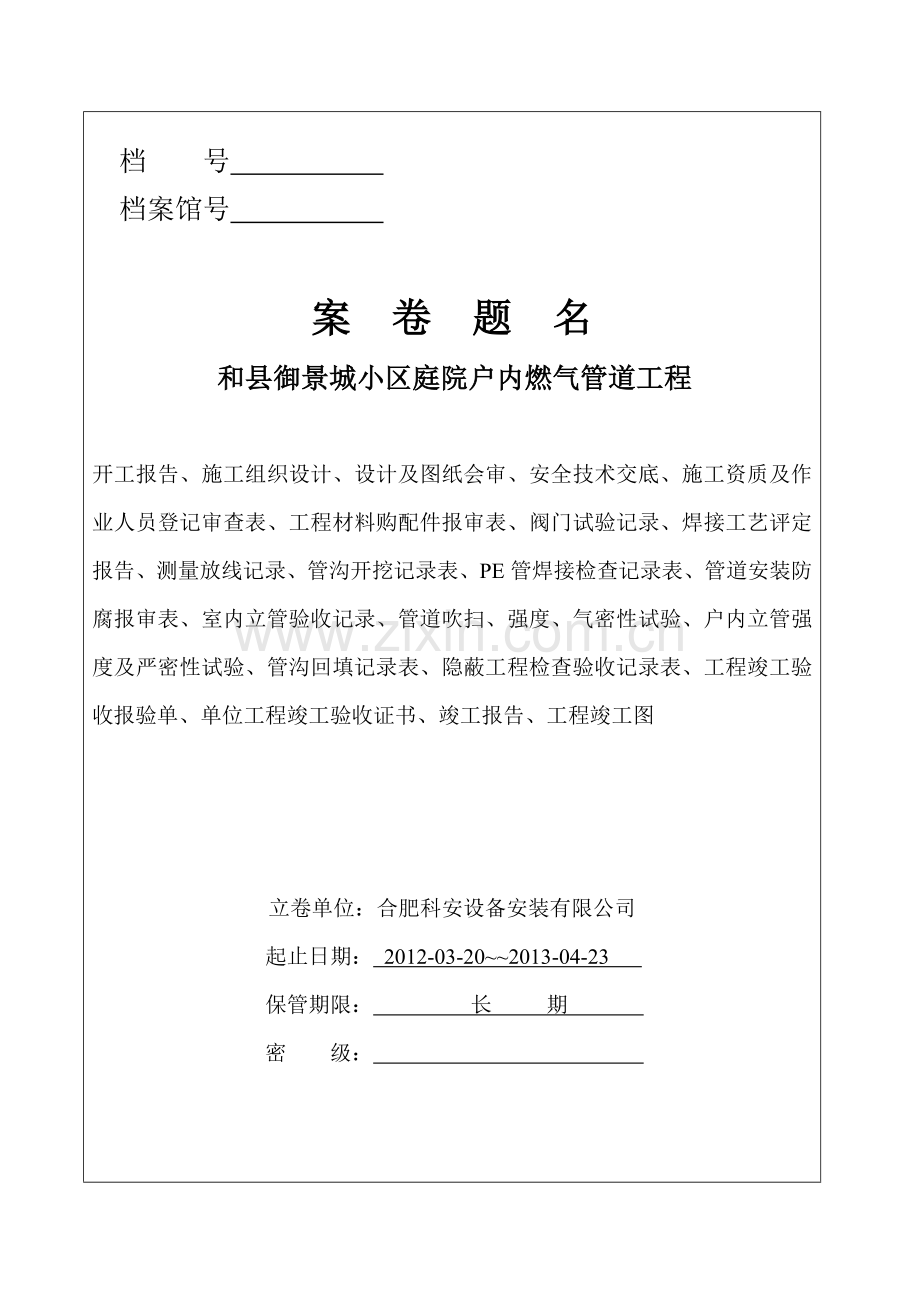

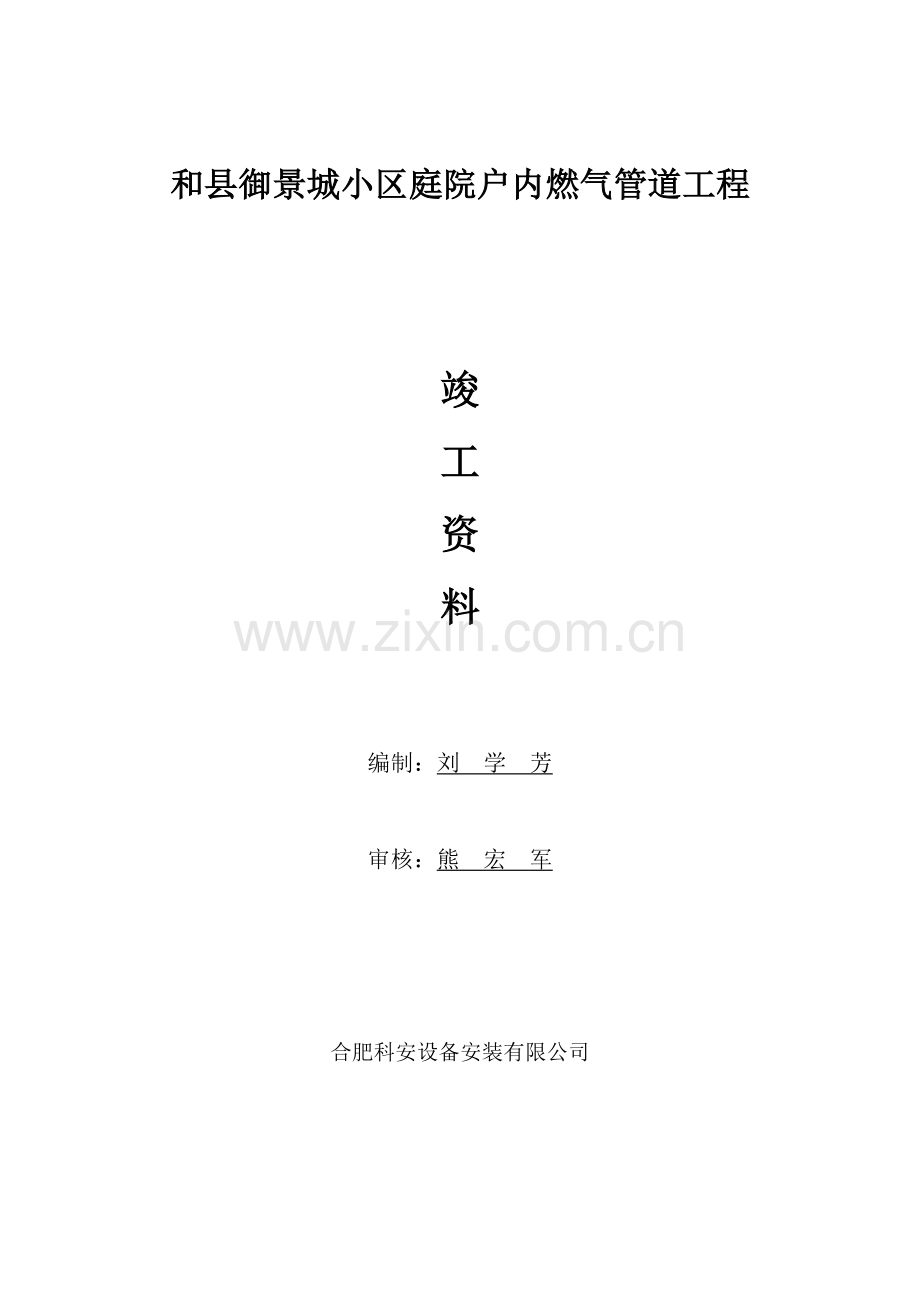

和县御景城小区庭院户内燃气管道工程竣工资料编制：刘 学 芳审核：熊 宏 军合肥科安设备安装有限公司 档 号 档案馆号 案 卷 题 名 和县御景城小区庭院户内燃气管道工程开工报告、施工组织设计、设计及图纸会审、安全技术交底、施工资质及作业人员登记审查表、工程材料购配件报审表、阀门试验记录、焊接工艺评定报告、测量放线记录、管沟开挖记录表、PE管焊接检查记录表、管道安装防腐报审表、室内立管验收记录、管道吹扫、强度、气密性试验、户内立管强度及严密性试验、管沟回填记录表、隐蔽工程检查验收记录表、工程竣工验收报验单、单位工程竣工验收证书、竣工报告、工程竣工图 立卷单位：合肥科安设备安装有限公司起止日期： 2012-03-202013-04-23 保管期限： 长 期 密 级： 卷 内 目 录序 号文件编号责任者文件材料题名日期页号备注和县御景城小区庭院户内燃气管道工程1合肥科安设备安装有限公司开工报告及报审表2012-3-201-22合肥科安设备安装有限公司施工组织设计报审表2012-3-203-183合肥科安设备安装有限公司设计及图纸会审2012-3-27194合肥科安设备安装有限公司安全技术交底2012-3-21205合肥科安设备安装有限公司施工单位资质审查表216合肥科安设备安装有限公司施工作业人员登记表2012-3-23227合肥科安设备安装有限公司焊工合格证登记表2012-3-2323-248合肥科安设备安装有限公司工程材料购配件报审表2012-3-2225-289合肥科安设备安装有限公司阀门试验记录2012-3-232910合肥科安设备安装有限公司焊接工艺评定报告2012-3-0130-3111合肥科安设备安装有限公司测量放线记录2012-3-2532-3312合肥科安设备安装有限公司管沟开挖记录表2012-3-2534-3513合肥科安设备安装有限公司PE管焊接检查记录表2012-4-0836-4414合肥科安设备安装有限公司管道安装防腐记录表2012-5-0845-47卷 内 目 录序号文件编号责任者文件材料题名日期页号备注15合肥科安设备安装有限公司室内立管验收记录表2013-4-1248-4916合肥科安设备安装有限公司管道吹扫记录表2013-4-0850-5117合肥科安设备安装有限公司管道强度试验记录表2013-4-1852-5318合肥科安设备安装有限公司管道严密性试验记录表2013-4-1854-5519合肥科安设备安装有限公司户内立管强度试验记录2013-4-2056-5720合肥科安设备安装有限公司户内立管严密性试验记录2013-4-2058-5921合肥科安设备安装有限公司管沟回填记录表2013-4-2260-6122合肥科安设备安装有限公司隐蔽工程检查验收记录2013-4-1062-6323合肥科安设备安装有限公司工程竣工验收报验单2013-4-236424合肥科安设备安装有限公司单位工程竣工验收证书2013-4-236525合肥科安设备安装有限公司竣工报告2013-4-236626合肥科安设备安装有限公司工程竣工图工程开工/复工报审表工程名称：和县御景城小区庭院户内燃气管道工程 编号： KAXQ2010-06 致： 安徽省国汉建设监理咨询有限公司 （监理单位） 我方承担的和县御景城小区庭院户内燃气管道工程 ，已完成了以下各项工作，具备了开工/复工条件，特此申请施工，请核查并签发开工/复工指令。 附：1开工报告2（证明文件） 承包单位（章） 项 目 经 理 日 期 2012年3月20日 审查意见： 项目监理机构 总监理工程师 日 期 开 工 报 告工程名称和县御景城小区庭院户内燃气管道工程建设单位安徽金燃能源投资有限公司工程编号KAXQ2010-06工程规模576户施工地点和县和州大道御景城小区内设计单位合肥科安工程设计研究有限公司预算造价计划开工日期2012年3月18日计划竣工日期2013年4月18 日工程内容1管线总长度为1495米，其中埋地PE管道为Dn160管275m、Dn110管341m、Dn90管232m、Dn63管407m、Dn32管240m，以及PE弯头、PE三通、PE套筒、钢塑转换等安装。2出地钢塑转换登高进户（户内立管）采用DN25和DN15镀锌钢管。3室内安装576户。4.地埋管沟槽开挖回填及路面恢复。开工条件具备性审查1、施工组织设计和技术方案已审批 2、施工测量放线已报验 3、材料、劳动力、机械设备已按计划进场 4、施工管理人员配备到位5、施工现场道路、水、电、通讯等已达到开工条件 6、安全措施、文明施工措施已建立建全 报批意见：准备工作就绪，申请开工 施工单位： 技术负责： 项目经理： （章） 2012年 3月 20日审批意见：监理单位： 总/监理工程师： （章） 年 月 日施工组织设计（方案）报审工程名称：和县御景城小区庭院户内燃气管道工程 编号：KAXQ2010-06至：_安徽省国汉建设监理咨询有限公司 我单位已根据施工合同及有关规定完成了 和县御景城小区庭院户内燃气管道工程 施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请预以审查。附件：施工组织设计（方案）承包单位_（章）项目经理_日 期 2012年3月20日专业监理工程师审查意见：专业监理工程师_日 期_总监理工程师审查意见：项目监理机构_总监理工程师_日 期_和县御景城小区庭院户内燃气管道工程施 工 组 织 设 计编制：刘 学 芳 审核：熊 宏 军合肥科安工程设计研究有限公司二一二年三月二十日一、 工程概况本工程为和县御景城小区庭院户内燃气管道工程，内容为自燃气调压柜至全部工程的3#、5#、6#、7#、8#、9#、10#、11#、12#、17#、18#、19#、20#、21#、22#、23#、25#、26#、30#、31#、32#、33#、35#楼燃气庭院主管网及各楼栋楼前管工程施工，其采用的管道材质为PE80SDR11聚乙烯燃气管道，其工作压力为5KPa，管线总长度为1495米，其中管径为Dn160PE管275m、Dn110PE管341m、Dn90PE管232m、Dn63PE管407m、Dn32PE管240m，以及PE弯头、PE三通、PE套筒、钢塑转换等安装。本分项工程安装后，通过184个Dn32/DN25钢塑转换，与入户立管（DN25镀锌钢管）连接，为本工程的576户居民供应管道燃气。二、 编制根据和执行标准本施工组织设计的编制，首先依据设计文件，并根据施工现场的实际情况进行编制，同时严格遵守和执行如下标准、规范的要求。（1）城镇燃气设计规范GB50028-2006（2）城镇燃气输配工程施工及验收规范CJJ33-2005（3）建筑设计防火规范GB50016-2006（4）燃气用聚乙烯管道焊接规则TSG D2002-2006（5）聚乙烯燃气管道工程技术规程CJJ63-2008（6）燃气用埋地聚乙烯管材GB15558.1-1995（7）燃气用埋地聚乙烯管件GB15558.2-1995（8）其他现行有效国家标准规范三、 施工组织本工程技术要求比较高，工期要求紧。专业化施工队伍和合理化设置施工组织机构是本安装工程胜利完成的重要措施。为保证本公司对施工现场各项工作进行指挥、管理、协调，履行本公司的合同承诺，以保证本工程优质、高速、安全、顺利完成，使业主获得最大利益，公司对施工项目从组织上予以管理、控制。组织机构图如下：项目负责人组 织 机 构 图技术质量负责人供应负责人安全负责人施工现场负责人各专业负责人施工人员各专业施工班长四、 施工程序及要求本公司作为工程项目的施工组织者，施工前组织各专业作业组和业主方、设计单位一起对项目进行技术交底、现场勘察、审查各专业作业组的施工组织设计，同时要求各专业作业组的项目负责人组织全体施工人员对本工程的基本情况、现场实际情况、安全生产、施工期间要求的告知和培训，组织施工方案的学习。要求各专业作业组项目技术负责人施工前就本工程的图纸、技术要求、施工工艺、特种施工工艺的控制点、停止点向项目负责人、技术负责人予以明确；在必须做到优质、高效、安全的目标外，项目负责人必须按该公司提供的质量体系文件、施工组织设计，制定目标计划和月度计划，同时项目负责人、技术负责人每天应组织召开班前施工会或进行施工技术交底，小结前一天施工情况，布置当天施工任务，提出在施工中注意事项，切实提高施工人员整体素质，确保工程在公司质量保证体系下有规律地运作。在所有工程实施过程中，我公司将组建统一的信息平台，统一协调、统一监督管理，确保工程按计划实施。本工程建设所用的管道材料为燃气用埋地聚乙烯管材。确保焊接质量是本工程项目施工工作的关键。五、燃气管道施工总体规定：1、地下燃气管道与建筑物或相邻管道之间水平、垂直安全净距应满足城镇燃气设计规范和聚乙烯燃气管道工程技术规程中的规定要求，燃气管道和其他管道的距离不能满足要求时，采取行之有效的安全防护措施；燃气管道设置钢套管时，套管两端伸出建筑物的外壁不小于规定的燃气管道与该建筑物的水平净距。2、聚乙烯燃气管道埋设的最小管顶覆土厚度应符合聚乙烯燃气管道工程技术规程CJJ63-2008中的规定；埋设在车行道下时，不得小于0.9m；埋设在非车行道下（含人行道下）时，不得小于0.6m；埋设在机动车不可能达到的地方不得小于0.5m；埋设在水田下时，不得小于0.8m。3、PE管道的地基宜为无尖硬石和无盐类的原土层；当土层有尖硬石和盐土时，应铺垫细沙和细土；可能引起道路不均匀沉降的地段，应采取放沉降措施。4、聚乙烯管道敷设时，宜随管走向埋设金属示踪线（带），其他标志。示踪线（带）应贴管敷设，并应有良好的导电性、有效的电气连接和设置信号源井。需随管线方向敷设警示带。警示带的敷设要求应符合下列规定：a警示带应敷设在管顶上方300-500mm处，但不得敷设于路基和路面里。b对直径不大于400mm的管道，可在管道正上方敷设警示带；对直径大于400mm的管道，应在管道正上方平行敷设两条水平净距为100-200mm的警示带。c警示带宜采用聚乙烯或不易分解的材料制造，颜色应为黄色，且在警示带上印有醒目、永久性警示带。聚乙烯管道敷设时，管道允许弯曲半径不应小于25倍公称直径。5、钢管道与聚乙烯管道连接采用钢塑过度接头连接方式或法兰连接方式。钢塑过渡接头钢管端与钢管焊接时，应采取降温措施。6、聚乙烯燃气管道连接的操作工上岗前，应经过专门培训，经考试和技术评定合格后方能上岗操作。7、在寒冷气候（5以下）和大风环境条件下进行连接操作时，应采取保护措施，或调整连接工艺。8、聚乙烯燃气管材、管件存放处与施工现场温差较大时，连接前，应将管材和管件在施工现场放置一定时间，使其温度接近施工现场温度。9、聚乙烯燃气管道连接时，管端应洁净。每次收工时，管口应临时封堵。10、 管沟开挖应符合设计图样要求，沟底应平整密实，在管道两侧及顶部0.5m内回填土不允许有石块、转头、垃圾及尖锐杂物，不得用冻土回填，回填应分层夯实，管道两侧及顶部0.5m的填土必须人工夯实。在聚乙烯管道上方沿轴线方向须平铺设警示带，警示带应印有醒目的标记或说明。六、燃气管道检查、吹扫、试验要求1、燃气管道施工及验收依据城镇燃气输配工程施工及验收规范（CJJ33-2005）及聚乙烯燃气管道工程技术规程（CJJ63-2008）等要求。2、管道外观检查聚乙烯燃气管道敷设施工后，热熔对接连接完成后，应对接头进行100%的翻边对称性，接头对正性检验和不少于10%的翻边切除检验。电熔接头连接质量检验应符合聚乙烯燃气管道技术规程CJJ63-2008中5.3.6的要求。3、管道吹扫外观检查合格后，应对管道系统进行吹扫，吹扫介质宜采用压缩空气，严禁使用氧气和可燃气体，吹扫压力不应大于设计压力且不应大于0.3MPa，其温度不宜超过40，吹扫速度不小于20m/s，吹扫口要用长度不小于4m的钢管，钢管口径与PE管相同，且钢管上应设置吹扫阀；吹扫口的钢管应接地；其接地电阻不应大于10；空气压缩机出口端应安装分离器和过滤器，防止有害物质进入PE燃气管道。吹扫应反复进行数次，确定吹扫为止，同时应做好记录。4、管道强度试验4.1、强度试验前应具备下列条件：4.1.1、试验用的压力表及温度记录仪应在校验有效期内。4.1.2、试验方案已经批准，有可靠的通信系统和安全保障措施，已进行了技术交底。4.1.3、管道焊接检验、清扫合格。4.1.4、埋地管道回填土宜回填至管上方0.5m以上，并留出焊接口。4.2、管道应分段进行压力试验，试验管道分段最大长度宜按下表执行。管道试压分段最大长度4.3、管道试验用压力计及温度记录仪表均不应少于两块，并应分别安装在试验管道的两端。4.4、试验用压力计的量程应为试验压力的1.52倍即1.0MPa，其精度不得低于1.5级。4.5、强度试验压力和介质本项目采用的材料为PE80SDR11材料，设计压力为5KPa，其试验介质为压缩空气，试验压力为0.6MPa。4.6、强度试验介质宜用压缩空气，严禁使用氧气和可燃气体，温度不宜超过 40。4.7、压缩机出口端应安装分离器和过滤器，防止有害物质进人聚乙烯燃气管道。4.8、聚乙烯燃气管道进行强度试验时，应缓慢升压，首先升至试验压力的50，应进行初检，如无泄漏、异常，继续升压至试验压力，然后宜稳压lh后，观察压力计不应少于30min，无压力降为合格。5、管道严密性试验5.1、严密性试验前应具备的条件5.1.1、严密性试验应在强度试验合格、管线全线回填后进行。5.1.2、试验用的压力计应在校验有效期内，其量程应为试验压力的1.52倍，其精度等级、最小分格值及表盘直径应满足如下要求。压力表量程为00.16MPa精度等级0.4最小表盘直径150mm最小分格值0.005MPa5.2、严密性试验介质宜采用空气，严禁使用氧气和可燃气体，温度不宜超过 40。5.3、严密性试验压力应为0.1MPa。5.4、试压时的升压速度不宜过快。管内压力升至严密性试验压力后，待温度、压力稳定后开始记录。5.5、严密性试验稳压的持续时间应为24h，每小时记录不应少于1次，当修正压力降小于133Pa为合格。修正压力降应按下式确定：式中P修正压力降(Pa)； H1、H2试验开始和结束时的压力计读数(Pa)； Bl、B2试验开始和结束时的气压计读数(Pa)； t1、t2试验开始和结束时的管内介质温度()。5.6、所有未参加严密性试验的设备、仪表、管件，应在严密性试验合格后进行复位，然后按设计压力对系统升压，应采用发泡剂检查设备、仪表、管件及其与管道的连接处，不漏为合格。七、燃气管道焊接注意事项：（一）.燃气用埋地聚乙烯管道焊接总体要求1、聚乙烯燃气管道连接前应对管材、管件及附属设备设计要求进行核对，并应在施工现场外观检查，符合要求方准用。2、聚乙烯燃气管道连接应采用电熔连接（电熔承插接、电熔鞍形连接）或热熔连接（热熔承插连接、热熔对接连接、热熔鞍形连接），不得采用螺纹连接和粘接。聚乙烯管道与金属管连接，必须采用钢塑过渡接头连接。3、聚乙烯燃气管道不同连接形式应采用的专用连接工具。连接时，不得使用明火加热。4、聚乙烯燃气管道连接宜采用同种牌号、材质的管材和管件。对性能相似的不同牌号、材质的管材与管材或管材与管件之间的连接，应经过试验，判断连接质量能得到保证后，方可进行。5、聚乙烯燃气管道连接的操作工人上岗前，应经过专门培训，经考试和技术评定合格后，方可上岗操作。6、在寒冷气候（-5以下）和大风环境条件下进行连接操作时，应采取保护措施，或调整连接工艺。7、聚乙烯燃气管材、管件存放处与施工现场温差较大时，连接前，应将管材和管件在施工现场放置一定时间，使其温度接近施工现场温度。8、聚乙烯燃气管道连接时，管端应洁净。每次收工时，管口应临时封堵。9、聚乙烯燃气管道连接结束后，应进行接头外观质量检查。不合格者必须返工，返工后重新进行接头外观质量检查。（二）.电熔连接：电熔连接机具应符合下列规定：1、电熔连接机具的类型应符合电熔管件的要求。2、电熔连接机具应在国家电网供电或发电机供电的情况下，均可正常工作。3、外壳防护登记不应低于IP54，所有线路板应进行防水、防尘、防震处理，开关、按钮应具有防水性。4、输入和输出电缆，当超过-1040工作范围时，应能保持柔韧性。5、温度传感器精度不应低于1，并应有防机械损伤保护。6、输出电压的允许偏差应控制在设定电压的1.5%以内；输出电流的允许偏差应控制在额定电流的1.5%以内；溶解时间的允许偏差应控制在理论时间的1%以内。7、电熔连接设备应定期校准和检定，周期不宜超过1年。8、电熔连接机具与电熔管件应正确连通，连接时，通电、加热的电压和加热时间应符合电熔连接机具和电熔管件生产厂的规定。9、电熔连接冷却期间，不得移动连接件或在连接件上施加任何外力。10、电熔承插连接还应符合下列规定:(A)电熔承插连接管材的连接端应切割垂直，并垃用洁净棉布擦净管材和管件连接面上的污物，并应标出插入深度，刮除其表皮。(B)电熔承插连接前，应校直两对应的待连接件，使其在同一轴线上。11、电熔鞍形连接还应符合下列规定:(A)干管连接部位的管段下部应采用专用托架支撑，并固定、吻合。(B)电熔鞍形连接前，应用洁净棉布擦净连接面上污物，并用刮刀刮除干管连接部位外表面。（三）、热熔连接：1、根据管材和管件的规格，选用相应的夹具，将连接件的连接端伸出夹具，自由长度不应小于公称直径的10%，移动夹具使连接端面接触，并校正对应的待连接件，使其在同一轴线上，错边不应大于壁厚的10%。2、 应将聚乙烯管材或管件的连接部位擦拭干净，并铣削连接件端面，使其与轴线垂直。切削平均厚度不宜大于0.2mm，切削后的熔接面应防止污染。3、 连接件的端面应采用热熔对接连接设备加热。4、 吸热时间达到工艺要求后，应迅速撤出加热板，检查连接件加热面熔化的均匀性，不得有损伤。在规定的时间内用均匀外力使连接面完全接触，并翻边形成均匀的一致对称的凸缘。5、 在保压冷却期间不得移动连接件或在连接件上施加任何外力。6、热熔连接前、后，连接工具加热面上的污物应用洁净棉布擦净。7、热熔连接加热时间和加热温度应符合热熔连接工具生产厂和管材、管件生产厂的规定。8、热熔连接保压、冷却时间，应符合热熔连接工具生产厂和管材、管件生产厂的规定，在保压、冷却期间不得移动连接件或在连接件上施加任何压力。9、热熔承插连接应符合下列规定:(A)承插连接管材的连接端应切割垂直，并应用洁净棉布擦净管材和管件连接面上的污物，标出插人深度，刮除其表皮。(B)承插连接前，应校直两对应的待连接件，使其在同一轴线上。(C)插口外表面和承口内表面应用热熔承插连接工具加热。(D)加热完毕，待连接件应迅速脱离承插连接加热工具，并应用均匀外力插到标记深度，形成均匀凸缘。10、.热熔对接连接应符合下列规定:(A)对接连接前，两管段应各伸出夹具一定自由长度，并应校直两对应的连接件，便其在同一轴线上，错边不宜大于壁厚的10%。(B)管材或管件连接面上的污物应用洁净棉布擦净，应铣削连接面，使其与轴线垂直，并使其与对应的待连接断面吻合。(C)待连接的端面应用对接连接工具加热。(D)加热完毕，待连接件应迅速脱离对接连接加热工具，并应用均匀外力使其完全接触，形成均匀凸缘。11、热熔鞍形连接应符合下列规定：(A)干管连接部位的管段下部应采用专用托架支撑，并固定、吻合。(B)鞍形连接前，应用洁净棉布擦净连接面上污物，并应用刮切刮除干管连接部位外表面。(C)待连接面应用鞍形连接加热工具加热。(D)加热完毕，加热工具应迅速脱离待连接件，并应用均匀外力将鞍形管件压到干管连接部位，形成均匀凸缘。12、钢塑过渡接头连接：（A）钢塑过渡接头的聚乙烯管端与聚乙烯管道连接应符合规程相应的电熔连接(电熔承插连接)或热熔连接(热熔承插连接、热熔对接连接)的规定。（B）钢塑过渡接头钢管端与金属管道连接应符合相应的钢管焊接、法兰连接或机械连接的规定（C）钢塑过渡接头钢管端与钢管焊接时，应采取降温措施。（D）钢塑转换接头连接后应对接头进行防腐处理，防腐等级应符合设计要求 ，并检验合格。13、法兰连接：聚乙烯管端或钢骨架聚乙烯复合管端的法兰盘连接应符合以下规定：（A）应将法兰盘套入待连接的聚乙烯法兰连接件的端部。（B）应按本规程规定的热熔或电熔连接的要求，将法兰连接件平口端与聚乙烯管道或钢骨架聚乙烯复合管道进行连接。八、阀门及安全附件校验阀门安装前应做强度试验和气密性试验并做记录，由质检员根据设计文件核对其型号、规格，检查其压盖螺栓应留有的调节裕量。并按介质流向确定其安装方向。安装过程中检查其垂直度，当发现倾时，予以校正。九、土方开挖工程1、土方工程准备：根据工程的总体计划编制满足要求的土方工程计划。2、作好开挖前的一切准备工作，会同建设单位、设计单位共同核对地下管线及构筑物资料，必要时开挖核实。3、在施工区域内对已有建筑物、管路区域、电杆、树木等，应在施工前报建设单位并积极参与协调处理。4、管道根据设计图纸进行放线，遇有施工阻碍时，汇同建设单位、设计单位等协调处理。5、在地下水位较高的区域安装时，应采取降低水位或排水措施，并及时排除管沟内积水。6、管网开槽应按设计规定的平面位置和标高开挖。人工开挖且无地下水时槽底预留余量为0.05-0.10m，机械开挖或有地下水时，槽底预留值不应小于0.15m，管道安装前人工清底至设计标高。管沟宽度符合下表：管道公积直径(mm)50-80100-200250-300沟底宽度(m)0.60.70.87、工作宽度：当在沟底组装时，工作宽度不小于0.6m，当在沟边组装时工作宽度不小于0.3m。梯型槽的上宽度可按下列公式确定b=a+2nhb:沟槽上宽度（m）、a:沟槽底宽度(m)n沟槽边坡率（边坡口影响上垂直投影的比值）、h:沟槽深度(m)在无地下水的土壤中开挖沟槽时，深度不超过下列规定时沟槽可不设边坡。填实砂土积石土1m亚砂石和粘土1.25m粘土1.5m特别密度的土2m土壤具有天然构造均匀且无地下水，地质条件好，挖深小于1.5 m且不加支撑的沟槽，基边坡坡度可按下表确定深度在5m坝内的沟槽最大边坡度（不加支撑）深度在5m以内的沟槽最大边坡度（不加支撑）土壤名称边坡坡度（1:n）人工开挖土抛于沟边机械开挖在沟底挖土在沟边挖土砂土1:1.001:0.751:1.00亚砂土1:0.671:0.501:0.75亚粘土1:0.501:0.331:0.75粘土1:0.331:0.251:0.67含砾土卵石土1:0.671:0.501:0.75泥炭岩白垩土1:0.331:0.251:0.67平黄土1:0.251:0.101:0.338、在土壤条件不能满足安全时，应用支撑加固沟壁。对于不坚实的土壤应连续支撑。9、局部超挖部分应回填夯实，当沟底无地下水时，超挖在0.15m以上者，可用石灰土细砂处理，其宽度不应低于95%，当沟底有地下水或沟底土壤含水量较大时，可采用天然砂回填。10、对于湿陷性黄土地区的开挖，不宜在雨季施工，或在施工时切实排除沟内积水。开挖中应在槽底顶留0.03-0.06m厚的土层进行夯实处理。夯实后，沟底表层土的土壤密度一般不小于1.6103kg/m.11、沟底遇有废旧构筑物、硬石、木头、垃圾等杂物时，必须清除，然后铺一层厚度不小于0.15m的砂土或素土并整平夯实。12、对软弱管基及特殊性腐蚀土壤，应按设计要求处理。13、回填土13.1、沟槽的回填，应先填实管底，再同时投填管道两侧，然后回填至管顶以上0.5m处（未经检验的接口留下）。如沟内有积水，必须全部排尽后，再回填。沟槽未填部分在管道检验合格后，应及时回填。13.2、沟槽的支撑应在保证施工安全情况下，按回填进度依次拆除，拆除后，应以土填实缝隙。13.3、管道两侧及管顶以上0.5m内的回填土，不得含有碎石、砖块、垃圾等杂物。不得用冻土回填。距离管顶0.5m以上的回填土内允许有少量直径不大于0.1m的石块。13.4、回填土应分层夯实，每层厚度为0.2m-0.3m，管道两侧及管顶以上0.5m内的填土必须人工夯实，当填土超出管顶0.5m时，可使用小型机械夯实，每层松土厚度为0.25-0.4m。13.5、回填土应检查密度实度。沟槽各部位的密度应符合下列要求1）胸腔填土（）95%2）管顶以上0.5m范围内（）85%3）管顶0.5m以上至地面（）；a：在城区范围内的沟槽95%b：耕地90%九、竣工验收1、完成工程设计和合同约定的各项内容（一期工程和二期工程）庭院燃气管网工程。2、施工单位在工程完工后对工程质量自检合格，并提出工程竣工报告。3、工程资料齐全。4、有施工单位签署的工程质量保修书。5、工程施工中，工程质量检验合格，检验记录完整。十、施工安装各项保证措施1、工程安装工期措施1.1、编制本工程的总体作业计划。1.2、编制各阶段安装工程的分步作业计划及月度作业计划。13.、按公司质量体系的要求加强基础管理，积累安装工程原始资料，确保工程完工，申请竣工验收完整。1.4、按公司质量体系的要求建立质量反馈体系,加强内部协调，保证工程质量，避免延误工期。2、工程安装技术措施2.1、坚持按图施工，发现问题及时与设计单位沟通/业主联系，并经设计签证后施工。2.2、认真执行现行有效的国家、行业标准、规范、规程等。2.3、认真做好安装工程设计施工图的技术交底，使本项目所有参与者深刻理解自己应承担的工程内容及技术要求。2.4、严格按工艺规程操作，提高功效，确保安装质量。2.5、认真做好重点部位安装工程的深化、细化，确保设备安装工程顺利进行。2.6、组织施工人员开工前的技术培训，明确安装顺序，强调技术重点、难点。定期总结检查，各项目分步每天必须检查施工任务完成情况，检查操作规程执行情况，并向项目负责人部汇总。总结经验，吸取教训。3、工程安装质量措施3.1、建立工程质量体系，明确安装工程质量，由项目部技术技术负责人直接负责，各相关技术人员、项目质量检验员，施工负责人职责明确，严格监督。3.2、建立质量监督制度，在施工中实行自检、互检（上下工序检查人专检）、专检制度，材料、设备进场检验按公司质量体系文件进行，确保质量。4、安装安全措施4.1、由项目负责人定期召开安全会议，学习安全规章制度，加强施工安全宣传，增强全员安全意识，并设置项目安全员。4.2、严格执行安全操作规程，做好施工安全防范措施。4.3、开展安全大检查，检查施工安全执行情况和安全防范措施。4.4、加强施工动火管理，动火时应配备必要的消防器材。4.5、加强施工用电管理，不得私自乱接拉电线。4.6、各种特种设备应处于完好状态，均需持证操作，无证人员不得指挥、操作。5、防静电施工及要求防静电接地装置与电气保护接地装置共用，接地电阻10。十一、施工进度计划（见开工报告附件）十二、劳动力需求计划（见开工报告附件）十三、施工机具、工具（1）、热熔焊机 2台（2）、电熔焊机 2台（3）、空气压缩机 1台（4）、移动式电源配电箱 2台（5）、油布 180平方米（6）、电气专业各项测量电表及仪器 1套（7）、土夯等土方工程设备 1套（8）、电锤 1台（9）、水准仪 1台（10）、测量标尺 1把 （11）、管子钳（各规格） 各2把（12）、水平尺、钢卷尺 4把（13）、烘箱 1台 设 计 及 图 纸 会 审 工程编号：KAXQ2010-06工程名称和县御景城小区庭院户内燃气管道工程会审日期2012年3月27日共 1 页 第 1 页交底要点及纪要1.本工程中低压管道PE管采用埋地敷设，出地后采用钢管安装。2.中压管道经调压箱调压后入户。3.管道的安装严格按设计要求和国家的规范要求施工。4.施工中局部如有小的变化更改，且在设计规范范围内，由甲方和监理方确定认可。图纸会审纪要1.地上管管道可根据业主的要求和现场实际情况进行局部调整，但必须满足燃气规范要求。施工前请相关人员到现场察看。2. 调压柜安装位置按设计文件要求，调压柜周围设置不锈钢防护栏。出调压箱后地埋敷设楼前管经钢塑转换登高进户（户内立管）。3.以上会审纪要可以作为施工变更依据。4.施工中如有其他大的变化请设计人员到现场解决。5.其他按设计及规范要求施工。、6.立管与电线交叉不能满足规范间距要求时增加套管保护7.作好防雷、防静电措施；单位名称签字建设单位（盖章）建设单位安徽金燃能源投资有限公司设计单位合肥科安工程设计研究有限公司监理单位安徽国汉建设监理咨询有限公司施工单位合肥科安设备安装有限公司安全技术交底记录工程名称和县御景城小区庭院户内燃气管道工程日期2012年3月21日项 目内 容用户单位配合情况提供施工图白图1份提供水电、临设、施工场地已具备提供庭院地下设施图及楼栋配电图已提供施工时安排甲方代表已安排提供庭院海拔基准点已提供配合施工单位协调用户要求已配合协调土建施工对户内影响程度无影响土建施工对外网影响程度无影响技术及安全交底记录1调压箱前设计压力为0.4MPa。低压设计压力为5.0Kpa，2PE管电熔连接，热熔连接要进行100外观检查。3架空管要保正规范高度，架空管道定位根据现场实际情况定,但必须满足燃气规范要求。4明敷无缝钢管按除锈等级管道涂漆。5. 管道压力试验等其它工序按规范要求施工。6
