三视图复原几何体小技巧

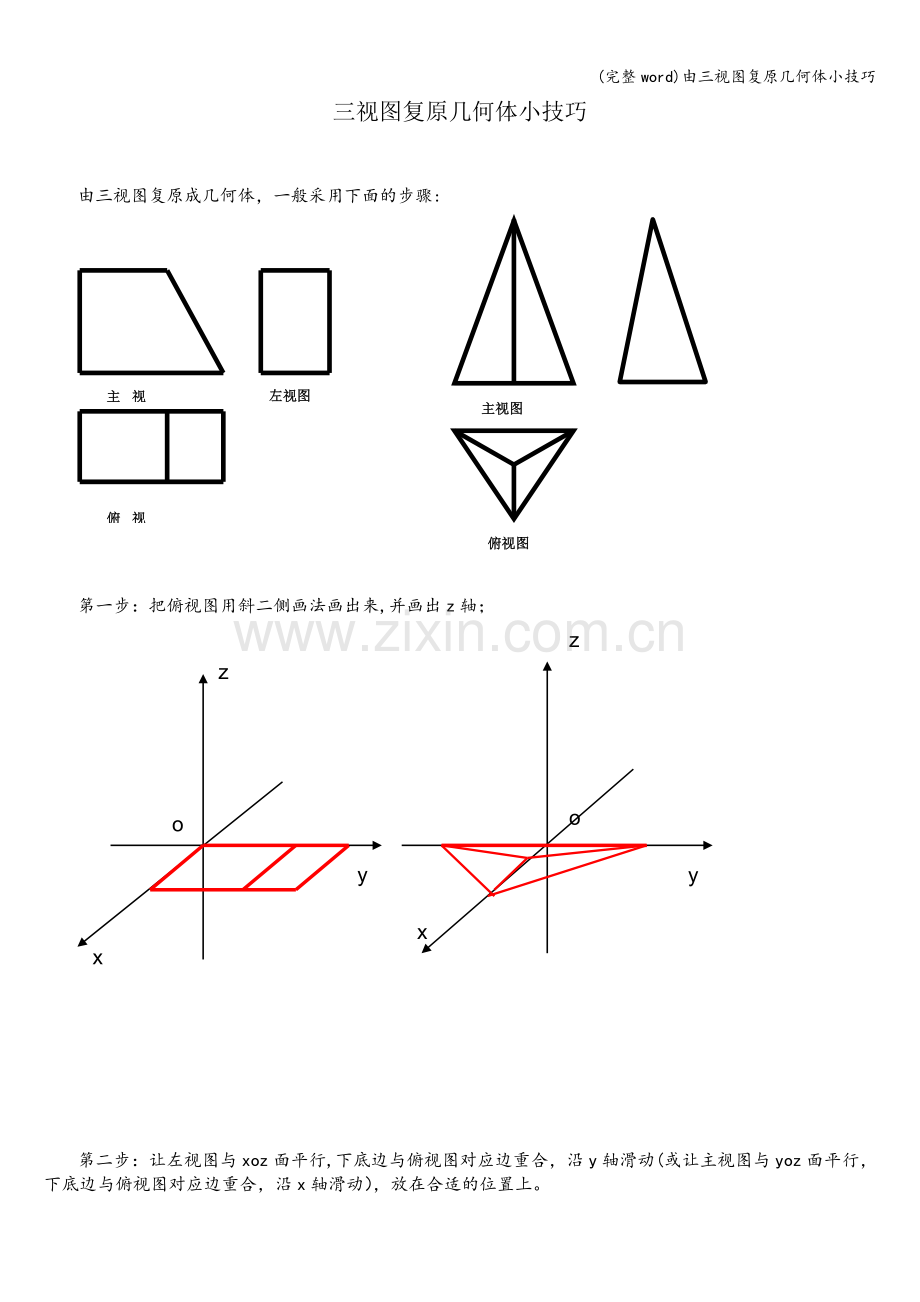

由三视图复原成几何体，一般采用下面的步骤:

俯视图
主视图
主视图
左视图
俯视图

第一步：把俯视图用斜二侧画法画出来,并画出z轴；
x
y
z
o
x
y
o
z

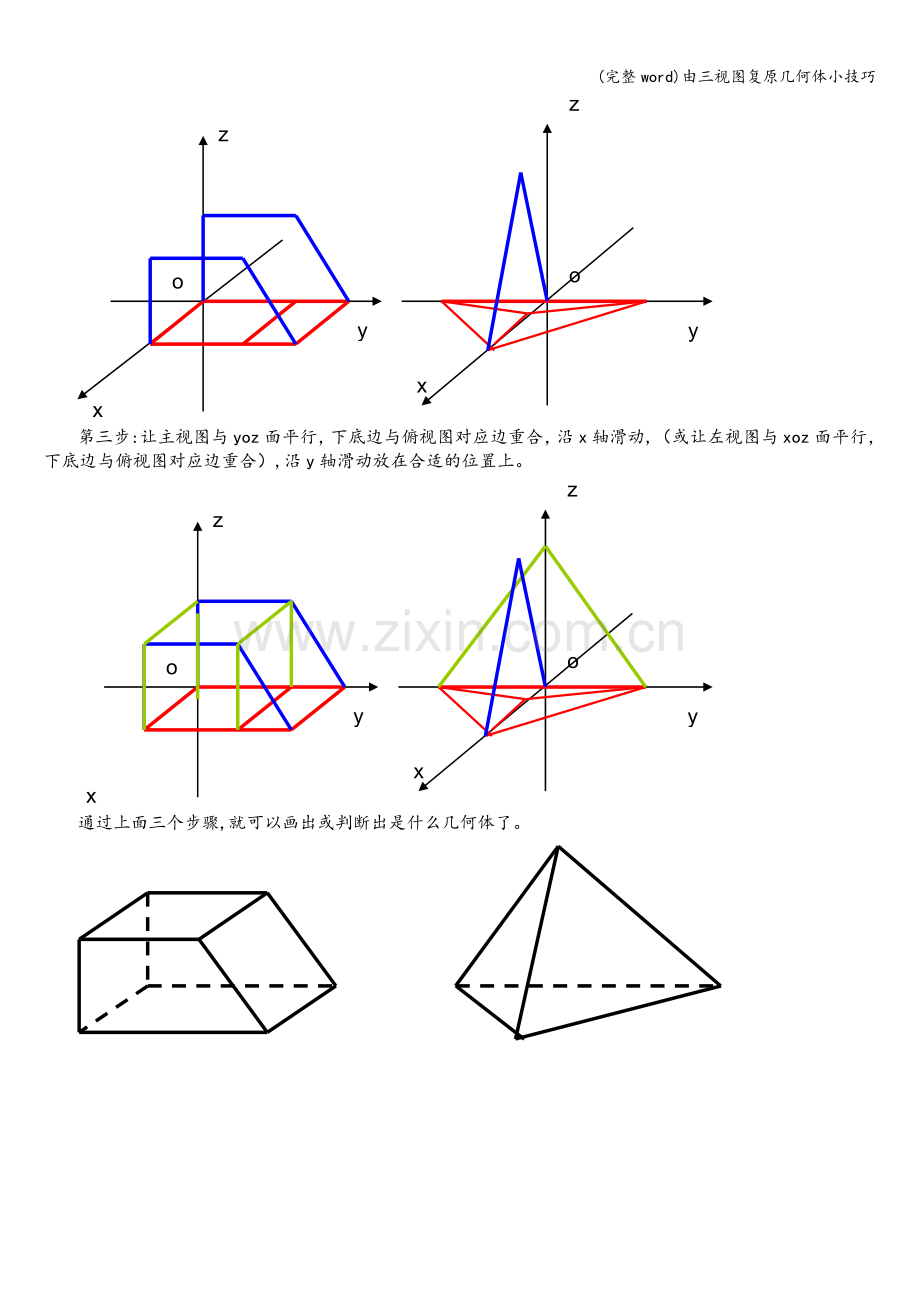

第二步：让左视图与xoz面平行,下底边与俯视图对应边重合，沿y轴滑动(或让主视图与yoz面平行，下底边与俯视图对应边重合，沿x轴滑动），放在合适的位置上。
x
y
z
o
x
y
o
z

第三步:让主视图与yoz面平行，下底边与俯视图对应边重合，沿x轴滑动,（或让左视图与xoz面平行，下底边与俯视图对应边重合）,沿y轴滑动放在合适的位置上。
x
y
z
o
x
y
o
z

通过上面三个步骤,就可以画出或判断出是什么几何体了。
