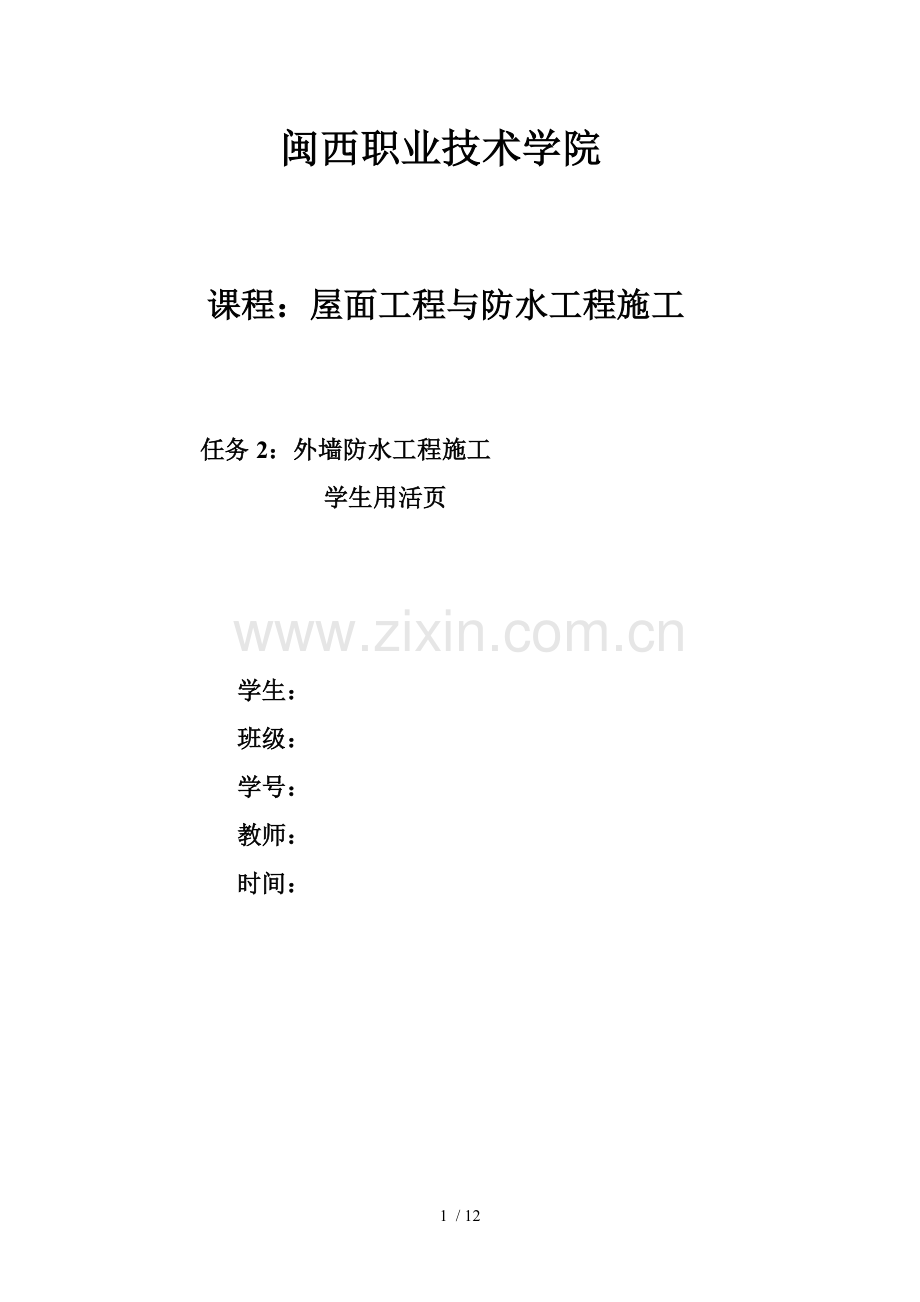

闽西职业技术学院
课程：屋面工程与防水工程施工
任务2：外墙防水工程施工
学生用活页
学生：
班级：
学号：
教师：
时间：
1布置任务，要求学生收集相关信息
1.1施工图，并明确任务
班级分组，施工图确定要求
熟悉图纸，收集相关的材料、工艺、质量标准等信息
1.2．参考资料目录，要求学生查找：
《建筑屋面工程施工质量验收规范》GB50202-2002
《建筑工程施工质量验收统一标准》GB50300-2001
《建筑施工》、《建筑施工组织》、《建筑材料》、《建筑识图与构造》教材
1.2指导学生识图
1.图示方法介绍
1）施工图中对防水部分的说明2）各节点的具体做法
1.3收集资料信息
1.3.1参考资料
1.3.2主要材料信息
1.防水砂浆
（1）.水泥：水泥品种应按照设计要求选用，强度等级应不低于32.5其性能指标符合国家标准规定；不得使用过期或受潮水泥；禁止将不同品种、不同强度等级及不同生产批次的水泥混用。
（2）砂：宜选用中砂，粒径在2.36mm以下，含泥量不得大于1%，硫化物和硫酸盐含量不得大于1%。
（3）水：不含有害物质
（4）聚合物：外观无颗粒、异物和凝固物，且技术性能符合国家或行业标准规定；并应按产品说明书正确使用。
（5）外加剂和掺合物：其技术性能符合国家或行业标准规定一等品以上规定；并应按产品说明书正确使用。
2.涂料
（1）涂料防水层所用的材料均应有产品合格证、性能检测报告，并符合国家或行业标准规定。
（2）防水涂料为多组分材料时，各组分应按配合比规定正确计量，每次配料量必须保证在规定时间内涂刷完毕。
3.拼接缝处理材料
（1）密封材料：其技术性能符合国家或行业标准规定，并按照产品说明书正确使用。
（2）背衬材料：主要采用聚氯乙烯塑料泡沫作为背衬材料（棒体或管材），用于各种密封材料的背衬材料，可起到密封材料与板缝粘结的作用。其技术性能符合国家或行业标准规定，并按照产品说明书正确使用。
（3）基层处理剂：用于板缝壁的初级密封防水处理，其作用是提高密封材料与板缝壁基层的粘结力，增强材料的密封防水和抗渗能力。基层处理剂应选用与密封材料性能基本相容的材料，溶解于相应的有机溶剂中制成，其固含量宜在25%~35%之间。
（4）隔离条：扁薄形材料，用于基底较浅（如金属拼接缝）板缝，防止密封材料与基底粘结，或隔离衬垫材料与密封材料的粘结。其技术性能符合国家或行业标准规定，并注意防火。
1.4主要施工技术信息
1.4．1防水砂浆外墙防水
1.工艺流程
基层处理——刷聚合物水泥砂浆——抹底层砂浆——抹面层砂浆——养护
2.施工方法
（1）基层处理
混凝土基层应进行凿毛处理，使基层表面平整、坚实、粗糙、清洁，并充分湿润，无积水。当基层表面凹凸不平的深度大于10mm时，应用素灰和水泥砂浆分层找平，抹完后将砂浆表面拉毛。砌体基层表面应将外墙表面残留的灰浆、松散的附着物清除干净。基层表面的孔洞、缝隙应先用聚合物水泥砂浆填塞、压实、抹平。预埋件、穿墙管预留孔洞、门窗洞口与框之间缝隙应嵌填密封材料。基层处理后应浇水湿润，次日施工前不得有明水。
（2）刷聚合物水泥浆
按0.37~0.4的水灰比将聚合物和水泥拌合均匀成为聚合物水泥浆。先刷一层1mm厚聚合物水泥浆，用铁抹子往返抹压5~6遍，随即再抹1mm厚素水泥浆找平，并用毛刷横向轻扫一遍。
（3）抹底层砂浆
根据底层砂浆配合比将材料拌合均匀，进行抹灰操作，底层砂浆抹灰厚度为5~10mm，在水泥砂浆硬化过程中，用铁抹子分次抹压5~6遍，最后压光。水泥砂浆要随拌随用，拌合后使用时间不宜超过1h，严禁使用拌合后超过初凝时间的砂浆。
（4）抹面层砂浆
刷完素水泥浆后，紧接着抹面层砂浆，抹灰厚度为5~10mm，抹灰操作应与第一层垂直，先用木抹子搓平，然后用铁抹子压实、压光。
（5）养护
普通水泥砂浆防水层终凝后应及时进行淋水养护，温度不宜低于5°C，每天淋水2-3次，养护时间不得少于7d，保持湿润。聚合物水泥砂浆、掺外加剂、掺合料的防水砂浆，其养护应按照产品有关规定进行。
3.质量标准
（1）主控项目
①防水砂浆的所有材料（水泥、砂、外加剂、掺合料、聚合物）及配合比必须符合设计要求。
检验方法：检查出厂合格证、、性能检测报告及复检报告、计量措施以及现场抽样试验报告。
②找平层的排水坡度必须符合设计要求，
检验方法：用水平仪（水平尺）拉线和尺量检查。
① 找平层与突出物的连接处和转角处均应做成圆弧形，且整齐平顺。内部排水的水落口周围应做成略低的凹坑。
检验方法：观察和尺量检查
② 水泥砂浆防水层各层之间必须结合牢固，无空鼓、裂缝等现象。
检验方法：观察、采用小锤轻击检查
（2）一般项目
①水泥砂浆防水层表面应密实、平整、无裂纹、起砂、麻面等缺陷，阴阳角应做成圆弧形。检验方法：观察、检查隐蔽观察验收记录
② 水泥砂浆防水层施工缝留槎位置应正确，接搓应按层次顺序操作，层层搭接紧密。
检验方法：观察
③水泥砂浆防水层的平均厚度应符合设计要求，最小厚度不得小于设计值的80%。
检验方法：观察、量尺检查。检查数量：按防水层面积，每100m2抽查一处，每处10m2且不得少于3处。
1.4.2涂料外墙防水
1.工艺流程
基层处理——配置涂料——试验确定喷刷防水涂料的遍数——喷刷规定遍数的防水涂料——检查、清理、验收——保护层施工
2.施工方法
（1）基层处理
施工前应将基层上的灰浆、浮灰及附着物等清理干净，并用腻子将基层上的凹坑、缝隙等补好找平。待基层彻底干燥后方可进行涂料喷刷。
（2）配置涂料
将多组分涂料，按规定比例称重量后盛于容器中，采用手提电动搅拌器充分搅拌均匀。
（3）试验确定喷刷防水涂料的遍数
选定300x300mm的平整基层，按施工顺序，喷刷第一遍涂料、第二遍涂料、————直至涂膜达到设计厚度。确定涂料喷刷遍数。
（4）喷刷防水涂料先从施工面地最下端开始，沿水平方向从左至右或从右至左喷刷，形成横向施工涂层，这样逐步喷刷至最上端，完成第一遍喷刷。在第一遍涂层干燥成膜后，紧接着进行垂直方向的第二遍喷刷，第二遍垂直方向的喷刷形成竖向涂。按照规定喷刷遍数，喷刷涂料，使得涂膜达到设计厚度要求。
（5）验收
涂膜固化后，需进行泼水或淋雨试验，如有渗漏，必须进行返工修复至合格。
（6）保护层施工
防水涂膜验收合格后，按建筑设计要求施工保护层，
3.质量标准
（1）主控项目
①防水涂料的性能和配合比必须符合设计要求
检验方法：检查产品合格证、性能检测报告及复检报告、计量措施和进场验收记录。
②涂膜厚度应符合设计要求。
检验方法：采用用量控制厚度的方法。
③涂膜的颜色、光泽、图案应符合设计要求。
检验方法：观察。
（2）一般项目
①涂料防水应均匀、粘结牢固
检验方法：检查、手摸
②涂膜应均匀一致、不应有刷纹、流坠、疙瘩。
检验方法：观察。
1.4.3外墙拼接缝防水
1.基层处理——填塞背衬材料——贴防污胶条——涂刷基层处理剂——嵌填密封材料——修整密封膏表面——撕去防污胶条
2.施工方法
（1）外墙基层处理方法见下表
基层处理方法
项次
基层
可能出现的不利影响因素
处理方法
1
金属幕墙
锈蚀
金属刷或砂子刷；除锈枪处理
油渍
采用有机溶剂溶解后再用白布揩干净
涂料
用小刀刮除，用有机溶剂溶解后再用白布揩干净
水分
用白布揩干净
尘埃
用甲苯清洗再用白布揩干净
2
PC幕墙
表面附着物
用有关溶剂清洗再用白布揩干净
浮渣
用锤子或刷子清除
3
各种装饰板
浮渣浮浆
处理方法同PC幕墙
强度较弱的地方
敲除再重新补上
4
玻璃周边接缝
油渍
用甲苯清洗再用白布揩干净
5
金属制隔扇
同金属幕墙
同金属幕墙
6
压顶木
木质腐朽
清除
油渍
刨去油渍
7
混凝土墙
尘灰、浮灰、碎渣及基底的污垢杂物
铲除凸出灰渣，清扫松散杂物灰尘，再用笤帚（或油漆刷）和高压吹风机清除干净
外墙板缝宽度宜15~30mm，板缝两侧的基层应处理坚实、平整、干净、干燥。
（2）填塞背衬材料;
根据外墙板缝的宽度，选择比该缝隙宽度大4~6mm的聚乙烯塑料泡沫为背衬材料，填塞至缝内一定深度。
（3）粘贴防污胶条
为了防止在进行嵌填缝施工时，密封材料污染外墙板的板缝周边，需要在板缝两侧正面边缘粘贴防污胶条，其宽度约为15`25mm。防污胶条不得贴入缝槽内，也不得远离缝槽，宜离缝槽立面1~2mm.。在正式嵌填密封施工前，为了提高密封材料与板缝内部两侧基层的粘结力，对已填塞衬垫材料的缝隙，应采用高压吹风机将残余的灰尘等喷吹干净。
（4）涂刷基层处理剂
用油漆刷蘸取基层处理剂，均匀涂刷在缝隙两侧的基层表面上，不得涂漏。
（5）嵌填密封材料
待基层处理剂表面干燥时嵌填密封材料，一般在涂刷完基层处理剂0.5h左右。
施工时按缝槽宽度选择合适的挤出嘴，或将锥体塑料嘴按缝槽宽度斜切开，从纵横缝交叉开始，把枪嘴深入缝槽底部，并按挤出嘴的斜度倾斜，缓慢均匀边挤边退，让蜜蜂材料从衬垫材料表面由底向逐渐填满整个缝槽，退时不能让枪嘴露出嵌填材料的外面。
嵌填一般应先嵌填垂直与地面的竖向缝槽，后嵌填平行于地面的横向缝槽，竖向缝槽应从墙根处由下而上进行嵌填，当竖向缝槽缓慢向上移动至横向交叉处的十字形缝槽时，应向两侧横向缝槽各移动嵌填150mm，并留斜搓，以便于接搓施工。
接搓时，应先挤出枪嘴空气，再把挤出嘴按倾斜度插入缝槽内已嵌填的密封材料内，挤出嘴应直抵背衬材料表面。再按上述嵌填的方法进行嵌填。
（6）修整密封膏表面
外墙板缝填满密封膏后，要立即用蘸过有机溶剂的开刀，把超过外墙表面多余的密封材料刮平，并对较薄的部位进行添加补平。刮平时，刮刀应有一定倾斜度，并顺一个方向进行，刮成光滑表面。不能来回刮抹，否则容易形成裂缝。
（7）撕去防污胶条
把密封膏表面刮平、修整后，应及时将缝隙两侧的防污胶条撕去，如墙体表面粘有少量密封材料或防污胶条的的粘结痕迹，应根据材料性质，用相应有机溶剂或水擦除。擦除时，要防止溶剂损坏或溶开密封材料于外墙板地粘结。
3.质量标准：
（1）主控项目
①嵌填密封材料符合设计要求，且质量符合相应国家或行业标准规定。
检验方法：检查产品合格证、性能检测报告、复验报告。
②密封材料嵌填必须密实、连续、饱满，与基层粘结牢固、封闭严密，无气泡、开裂、脱落等缺陷。
检验方法：观察
③嵌填密封材料以后的外墙板缝不允许渗漏水的现象。
检验方法：采用选点浇水或在雨后，进行观察。
（2）一般项目
嵌缝密封膏以后的外墙板缝不允许有渗漏水的现象。
检验方法：采用选点浇水或在雨后，进行观察。
1.5安全、文明施工的信息
1.施工前应进行安全技术交底，施工操作过程符合安全技术规定；
2.患有皮肤病、支气管炎、结核病、眼病以及对沥青橡胶刺激过敏的人员，不得参与操作。
3.防水材料及粘结剂多数属易燃品，在存放及施工中应采取防火措施；
4.按照规定使用劳保用品
5.外脚手架搭设好后，应验收后才能投入使用
6.注意高空作业的安全防护
2.指导学生制定工作计划。
2.1材料计划
材料名称
材料规格
材料数量
防水砂浆
胎体增强材料
防水涂料
背衬材料
密封材料
防污胶条
2.2劳动力计划
工作任务
具体分工
人员数量
防水砂浆施工
制备运输砂浆
2
抹水泥砂浆
3
防水涂料施工
制备防水涂料
1
防水涂料施工
4
拼接缝防水处理施工
基层处理
2
密封材料施工
3
2.3机具计划
机具名称
机具规格
机具数量及单位
砂浆搅拌机
1台
两轮运输车
1辆
刮杠
1个
木抹
2个
胶桶
2个
毛刷
2把
2.4施工方案
2.4.1施工工艺
详见前述内容
2.4.2施工方法
详见前述内容
3.对各组的工作计划进行讲评，确定统一的工作计划。
每组安排一名学生对本组的工作计划进行讲述，由指导老师现场讲评分析，给出修改建议，学生现场修改。
4.组织学生具体实施工作计划
4.1技术交底与安全计划
表4.1.1技术交底
工程名称
建设单位
监理单位
施工单位
交底部位
外墙防水（防水砂浆）
交底日期
年 月 日
交底人签字
交底内容：1
1、 工程用材料
1） 水泥：用32。5普通硅酸盐水泥，砂：中砂；
2） 聚合物：外观无颗粒、异物和凝固物，且技术性能符合国家和行业标准规定，并应按产品说明书正确使用。
2、 砂浆搅拌及运输
1) 严格计量搅拌，严格控制搅拌时间
2) 避免砂浆运输过程中分层离析，控制砂浆运输时间。
3) 严格控制配合比
3、 基层处理：
1） 混凝土基层应进行凿毛处理，并充分湿润，清洁。
2） 当基层表面的孔洞、缝隙应先采用聚合物水泥砂浆填塞、压实、抹平。预埋件、穿墙管道预留孔洞、门窗洞口与框之间缝隙应嵌填密封材料。
3） 当基层表面凹凸不平的深度大于10mm时，应用素灰和水泥砂浆分层找平。
4） 按0.37~0.4的水灰比将聚合物砂浆拌合均匀成为聚合物砂浆。先刷一层1mm厚聚合物砂浆，用铁抹子往返抹压5~6遍，随即再抹1mm厚素水泥砂浆找平，并用你、毛刷横向轻扫一遍。
4、 防水砂浆施工：
1） 抹底层砂浆
根据底层砂浆配合比将材料拌合均匀，进行抹灰操作，底层砂浆抹灰厚度为5~10mm，在水泥砂浆硬化过程中，用铁抹子分次抹压5~6遍；最后压光。水泥砂浆要随拌随用，拌合后使用时间不宜超过1h，严禁使用拌合后超过初凝时间的砂浆。
2） 抹面层砂浆
刷完素水泥浆后，紧接着抹面层砂浆，抹灰厚度为5~10mm，抹灰操作应与第一层垂直，先用木抹子搓平，然后用铁抹子压光，压实。
5、 养护
普通水泥砂浆防水层终凝后应及时进行淋水养护，温度不宜低于5°C，每天淋水2~3次，养护时间不得少于7d，保持湿润。聚合物水泥砂浆、掺外加剂、掺合料的防水砂浆，其养护应按照产品有关规定进行。
6、 质量标准
按国家现行《屋面工程质量验收规范》（GB50207-2002）执行。
接受人签字
表4.1.2技术交底
工程名称
建设单位
监理单位
施工单位
交底部位
外墙防水（防水涂料）
交底日期
年 月 日
交底人签字
交底内容：
1、 工程用材料
1） 胎体增强材料
2） 防水涂料
2、 基层处理：
施工前应将基层上的灰浆、浮尘及附着物等清理干净，并用腻子将基层上的凹坑、缝隙等补好找平。待基层彻底干燥后方可进行涂料喷刷。
3、 配置涂料
将多组分涂料按照规定比例称重后盛于容器中，采用手提电动搅拌器充分搅拌均匀。
4、 喷刷防水涂料
先从施工面的最下端开始，沿水平方向从左到右或从右到左运行喷刷工具，形成横向施工涂层，这样逐步喷刷至最上端，完成第一遍喷刷。在第一涂层干燥成膜后，紧接着进行垂直方向的第二遍喷刷，第二遍垂直方向的喷刷形成竖向涂层。按规定喷刷遍数，喷刷涂料，使得涂膜达到设计厚度。
5、保护层施工：防水层质量验收合格后，即可根据建筑设计要求施工保护层。
6、质量标准
按国家现行《屋面工程质量验收规范》（GB50207-2002）执行。
接受人签字
表4.1.3技术交底
工程名称
建设单位
监理单位
施工单位
交底部位
外墙防水（拼接缝）
交底日期
年 月 日
交底人签字
交底内容：
1、 工程用材料
1） 密封材料材料:其技术性能符合国家或行业标准规定，并按照产品说明书正确使用。
2） 背衬材料：主要采用聚乙烯塑料泡沫做为背衬材料，其技术性能符合国家或行业标准规定，并按照产品说明书正确使用。
3） 基层处理剂：基层处理剂应选用与密封材料性能基本相溶的材料，溶解于相应的有机溶剂中制成，其固含量宜在25%~35%之间。
4） 隔离条：其技术性能符合国家或行业标准规定
5） 有机溶剂：其技术性能符合国家或行业标准规，并注意防火。
2、 填塞背衬材料
根据外墙板缝的宽度，选择比该缝隙宽度大4~6mm的聚乙烯塑料泡沫为背衬材料，填塞至缝内一定深度。
3、 基层处理：
1）粘贴防污胶条
密封材料污染外墙板的板缝两侧正面边缘粘贴防污胶条，其宽度约为15~25mm，防污胶条不得贴入缝槽内，也不得远离缝槽，宜离缝槽立面1~2mm。在正式嵌填密封施工前，为了提高密封材料与板缝内部两侧基层的粘结力，对已填塞衬垫材料的缝隙，应采用高压吹风机将残余的灰尘等吹干净。
3） 涂刷基层处理剂
用油漆刷蘸取基层处理剂，均匀涂刷两侧的基层表面上，不得漏涂。
4.嵌填密封材料
待基层处理剂表面干燥是嵌填密封材料，一般在涂刷完基层处理剂0.5h左右。
施工时应缝槽宽度选用合适的挤出嘴，或将锥体塑料嘴按缝槽宽度斜向切开，从纵横交叉处开始，把枪嘴深入缝槽底部，并按挤出嘴的斜度倾斜，缓慢均匀边挤边退，让密封材料从衬垫材料表面由底层面逐渐填满整个缝槽，退时不能让枪嘴露出嵌填材料的外面。
嵌填一般应先嵌填垂直与地面的竖向缝槽、后嵌填平行于地面的横向缝槽。竖向缝槽应从墙根处由下而上进行嵌填，当竖向缝槽缓慢向上移动至横向交叉处的十字形缝槽时，应向两侧横向缝槽各移动嵌填150mm，并留成斜搓，以便于接搓施工。
接搓时应先挤出枪嘴空气，再把挤出嘴按倾斜度插入缝槽内嵌填的密封材料内，挤出嘴应直抵背衬材料表面，再按上述嵌填的方法进行嵌填。
外墙板缝填满密封膏后，要立即用蘸过有机溶剂的开刀，把超过外表面多余的密封材料刮平，并对较薄的部位进行添加补平。刮平时，刮刀应有一定倾斜度，并顺一个方向进行，刮成光滑表面。不能来回刮抹，否则容易形成裂缝。
把密封膏表面刮平、修整后，应及时将缝隙两侧的防污胶条撕去，如墙体表面粘有少量密封材料或防污胶条的的粘结痕迹，应根据材料性质，用相应有机溶剂或水擦除。擦除时，要防止溶剂损坏或溶开密封材料于外墙板地粘结。
5、保护层施工：防水层质量验收合格后，即可根据建筑设计要求施工保护层。
6、质量标准
按国家现行《屋面工程质量验收规范》（GB50207-2002）执行。
接受人签字
表4.2安全交底
工程名称
建设单位
监理单位
施工单位
交底部位
外墙防水
交底日期
年 月 日
交底人签字
交底内容：
1. 有指导老师组成安全领导小组，每位指导老师为安全组成员，负责日常安全检查监督工作。
2. 各班指导老师作为安全事故第一责任人。
3. 各班由班长负责，组成由三人组成的安全监督小组，负责本班训练过程中的安全检查监督工作，挂牌上岗，兼职履行义务。
4. 每位学生着工作服、安全帽参加训练，学校统一发放劳保手套。
5. 危险机械的使用必须由专业师傅专职辅助作业，学生不得独立操作。
6. 对具有危险的作业内容学生应做到按照指导老师的正确操作方法，安全施工。
7. 发现安全隐患和不安全行为，各层安全责任人都应立即制止，并对情节严重者给予批评教育直至处分。
8. 施工场所应保持空气流通，必要时采取强制通风措施。
9. 作业现场严禁烟火，使用可燃性材料时必须按照消防部门的规定配备消防器材。
10. 沥青刷手柄长度不宜小于50cm。
11. 运送涂料时，应使用带盖的提桶，桶盖必须严密，装油量不得超过桶容积的3/4.两人抬运时，应协调一致。
接受人签字
4.2指导学生实施计划，并根据计划检查实施情况
由指导老师及实训教师共同指导，要求学生按照事先制定的计划开展实训
5.组织检查学生的工作成果
5.1质量检查
按照1.4.4中有关质量标准的内容，对施工成品进行全数检查
5.2填写相关资料
细部构造检验批质量验收记录表
工程名称
分项工程名称
验收部位
施工单位
专业工长
项目经理
施工执行标准名称及编号
分包单位
分包项目经理
施工班组长
施工质量验收规范的规定
施工单位检查评定记录
监理（建设）单位验收记录
主控项目
1
细部所用材料质量
第4.7.10条
2
细部构造做法
第4.7.11条
一般项目
1
止水带埋设
第4.7.12条
2
穿墙管止水环加工
第4.7.13条
3
接缝基层及嵌缝
第4.7.14条
施工单位检查评定结果
项目专业质量检查员： 年 月 日
监理（建设）单位验收结论
监理工程师（建设单位项目负责人）： 年 月 日
6.对学生的学习情况进行评估
成绩评定表
姓名： 班级： 座号： 教师：
序号
考核点
学生自评
组长评价
教师评价
1
出勤情况
2
信息收集情况、利用能力
3
学生活动页完成情况
4
编制施工方案的能力
5
实际操作能力
6
填写技术资料的能力
综合评价
厨房、厕浴间防水施工方案
一．施工工艺
二．进度计划
三．劳动计划
根据工期要求和进度安排，科学组织、合理调配，制定本劳动力需要计划。
岗位/工种
人数
备注
四．原材料计划
原材料
厂家
品种
规格
数量
备注
五．设备计划
设备
数量
备注
六：安全措施
七：文明施工措施
12 / 12
