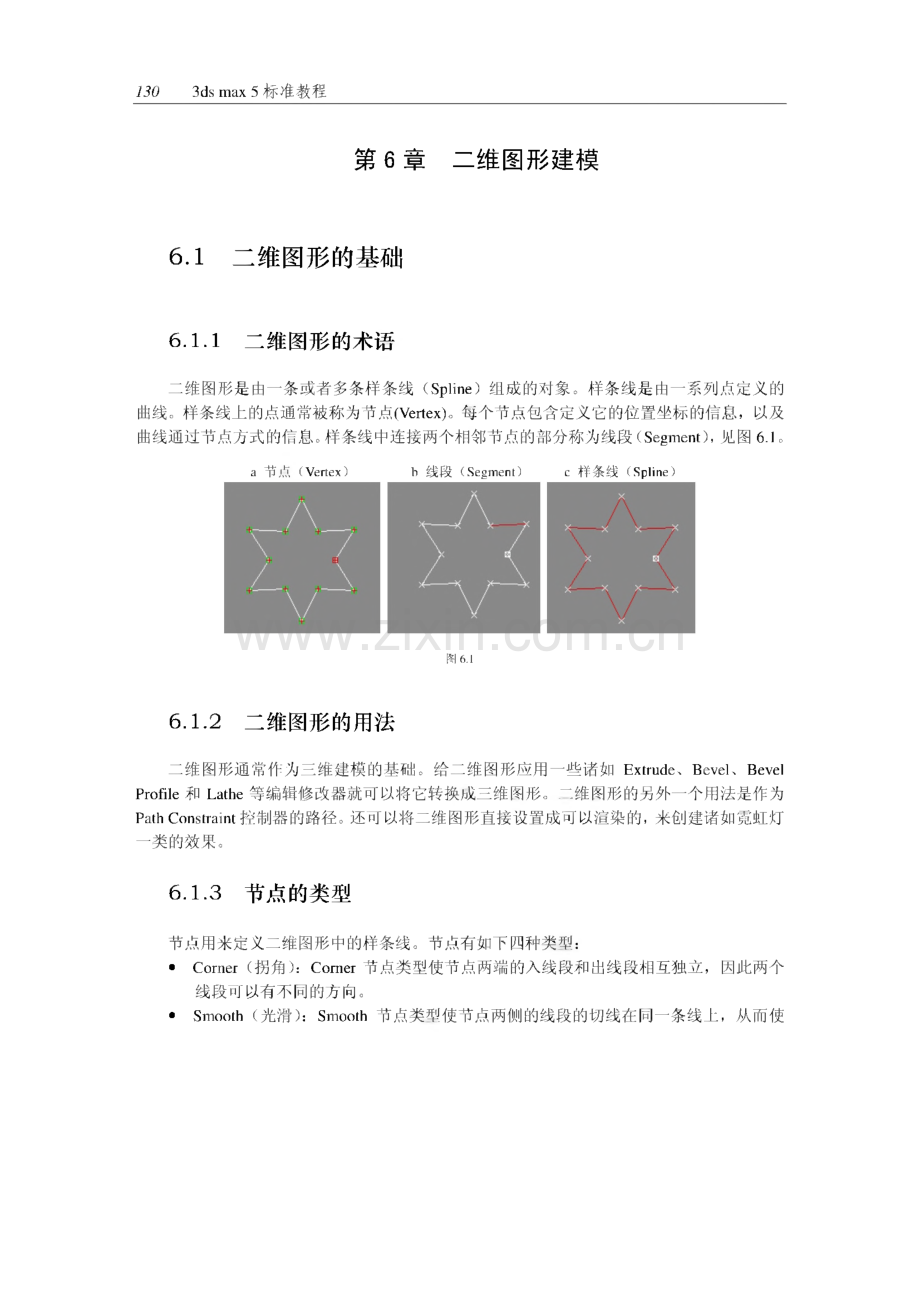

130 3dsmax 5标准教程第6章二维图形建模6.1 二维图形的基础6.1.1 二维图形的术语二维图形是由一条或者多条样条线（Spline）组成的对象。样条线是由一系列点定义的 曲线。样条线上的点通常被称为节点（Vertex）。每个节点包含定义它的位置坐标的信息，以及 曲线通过节点方式的信息。样条线中连接两个相邻节点的部分称为线段（Segment）,见图6。a 节点（Vertex）b 线段（Segment）c 样条线（Spline）图6.16.1.2 二维图形的用法二维图形通常作为三维建模的基础。给二维图形应用一些诸如Extrude Bevel、Bevel Pro file和Lathe等编辑修改器就可以将它转换成三维图形。二维图形的另外一个用法是作为 Path Co nstraint控制器的路径。还可以将二维图形直接设置成可以渲染的，来创建诸如霓虹灯 一类的效果。6.1.3 节点的类型节点用来定义二维图形中的样条线。节点有如下四种类型：Co rner（拐角）：Co rner节点类型使节点两端的入线段和出线段相互独立，因此两个 线段可以有不同的方向。Smo o th（光滑）：Smo o th节点类型使节点两侧的线段的切线在同一条线上，从而使曲线有光滑的外观。Bezier：Bezier节点类型的切线类似于Smo o th节点类型。不同之处在于Bezier类型 提供了一个可以调整切线矢量大小的句柄。通过这个句柄可以将样条线段调整到它 的最大范围。Bezier Co rner（Bezier拐角）：Bezier Co rner节点类型分别给节点的入线段和出线段提 供了调整句柄，但是它们是相互独立的。两个线段的切线方向可以单独进行调整。6.1.4 标准的二维图形3dsmax提供了几个标准的二维图形（样条线）按钮，见图6.2。二维图形的基本元素都 是一样的。不同之处在于标准的二维图形在更高层次上有一些控制参数，用来控制图形的形 状。这些控制参数决定节点的位置、节点的类型和节点的方向。在创建了二维图形后，还可以在编辑面板对二维图形进行编辑。我们将在后面对这些问 题进行详细讨论。6.1.5 二维图形的共有属性二维图形有一个共有的Rendering（渲染）和Interpo latio n（插值）属性。这两个卷展栏 见图6.3。图6.2图6.3在默认情况下，二维图形不能被渲染。但是，有一个选项可以将它设置为可以渲染的。如果激活了这个选项，那么在渲染的时候将使用一个指定厚度的圆柱网格取代线段。这样就 可以生成诸如霓虹灯等的模型。指定网格的边数可以控制网格的密度。可以指定是在视口中 132 3ds max 5标准教程渲染二维图形，还是在渲染时渲染二维图形。对于视口渲染和扫描线渲染来讲，网格大小和 密度设置可以是独立的。在3dsmax内部，样条线有确定的数学定义。但是在显示和渲染的时候就使用一系列线 段来近似样条线。插值设置决定使用的直线段数。步数（Step）决定在线段的两个节点之间 插入的中间点数。中间点之间用直线来表示。Steps参数的取值范围是。到100。0表示在线 段的两个节点之间没有插入中间点。该数值越大，插入的中间点就越多。一般情况下，在满 足基本要求的情况下，尽可能将该参数设置的最小。在样条线的Interpo latio n卷展栏中还有Optimize和Adaptive选项。当选取了 Optimize复 选框，3dsmax将检查样条线的曲线度，并减少比较直的线段上的步数，这样可以简化模型。当选取了 Adaptive复选框，3dsmax则自适应调整线段。6.1.6 Start New Shape 选项在Object Type卷展栏中有一个Start New Shape选项（参见图6.2）,用来控制所创建的 一组二维图形是一体的，还是独立的。前面已经提到，二维图形可以包含一个或者多个样条线。当创建二维图形的时候，如果 选取了 Start New Shape复选框，创建的图形就是独立的新的图形。如果关闭了 Start New Shape 选项，那么创建的图形就是一个二维图形。6.2创建二维图形6.2.1 使用Line、Rectangle和Text工具来创建二维图形在这一小节我们将使用Line、Rectangle和Text工具来创建二维对象。1.启动3dsmax,或者在菜单栏选取File/Reset,复位3dsmax。2.在创建命令面板中单击力Shapes按钮。3.在Shapes面板中单击 Line|Line按钮。这时Create面板上的Shapes分类自动打开，并选取了 Line工具，见图6.4。Object TypeAutoGrid 厂图6.44.在前视口单击创建第一个节点，然后移动鼠标再单击创建第二个节点。5.单击鼠标右键，结束画线工作。使用Line1.继续前面的练习，在菜单栏选取File/Open,然后从本书的配套光盘中打开文件 Samplesch06ch06_0 l.max。这是一个只包含系统设置，没有场景信息的文件。2.在顶视口单击鼠标右键激活它。3.单击视图导航控制区域的 0|Max/Min To ggle按钮，切换到满屏显示。4.在创建命令面板中单击Shapes按钮，然后在命令面板的Object Type卷展栏单击Line按钮。5.在Create面板中仔细观察Creatio n Metho d卷展栏的设置，见图6.6。这些设置决定样条线段之间的过渡是光滑的还是不光滑的。Initial Type设置是Co rner,表示用单击的方法创建节点的时候，相邻的线段之间是不光滑的。6.在顶视口采用单击的方法创建3个节点，见图6.7。创建完3个节点后单击鼠标右键 结束创建操作。从图6.7中可以看出，在两个线段之间，也就是节点2处有一个拐角。134 3ds max 5标准教程图6.67.在 Create 面板的 Creatio n Metho d 卷展栏，将 Initial Type 设置为 Smo o tho8.采用与第6步相同的方法在顶视口创建一个样条线，见图6.8。从图6.8中可以看出选择Smo o th后创建了一个光滑的样条线。Drag Type设置决定拖曳鼠标时创建的节点类型。不管是否拖曳鼠标，Co rner类型使每个 节点都有一个拐角。Smo o th类型在节点处产生一个不可调整的光滑过渡。Bezier类型在节点 处产生一个可以调整的光滑过渡。如果将Drag Type设置为Bezier,那么从单击点处拖曳的 距离将决定曲线的曲率和通过节点处的切线方向。9 在 Creatio n Metho d 卷展栏，将 Initial Type 设置为 Co rner,将 Drag Type 设置为 Bezier010.在顶视口再创建一条曲线。这次采用单击并拖曳的方法创建第2点。这次创建的图 形应该类似于图6.9中下面的图。使用Rectangle工具1.在菜单栏选取File/Reset,复位3dsmax。2.单击创建命令面板的由Shapes按钮。3.在命令面板的Object Type卷展栏单击Rectangle按钮。4.在顶视口单击并拖曳创建一个矩形。5.在Create面板的Parameters卷展栏，将Length设置为100,将Width设置为200,将 Co rner Radius 设置为 20。这时的矩形见图6.10oRectangle是只包含一条样条线的二维图形，它有8个节点和8个线段。6.选择矩形，然后打开,/J Mo dify命令面板。矩形的参数在Mo dify面板的Parameters卷展栏中，见图6.11。用户可以改变这些参数。使用Text工具1.在菜单栏中选取File/Reset,复位3dsmax。2.在创建命令面板中单击 Shapes按钮。3.在命令面板的Object Type卷展栏单击Text按钮。这时在Create面板的Parameters卷展栏显示默认的文字（Text）设置，见图6.12。从图6.12中可以看出，默认的字体是Arial,大小是100个单位，文字内容是MAX Text。4.在Create面板的Parameters卷展栏，采用单击并拖曳的方法选取MAX Text,使其突 出显示。5.采用中文输入方法键入文字“动画”，见图6.13。136 3ds max 5标准教程图 6.1 2 图 6.1 36.在顶视口单击创建文字，见图6.14。这个文字对象由多个相互独立的样条线组成。7.确认文字仍然被选择，到”|Mo dify面板。8.在Mo dify面板的Parameters卷展栏将字体改为隶书，将Size改为80,见图6.15。图 6.1 4 图 6.1 5视口的文字自动更新，以反映对参数所做的修改，见图6.16。与矩形一样，文字也是参数化的，这就意味着可以在Mo dify面板中通过改变参数控制文 字的外观。6.2.2 在创建中使用Start New Shape选项前面已经提到，一个二维图形可以包含多个样条线。当Start New Shape选项被打开后，3ds max将新创建的每个样条线作为一个新的图形。例如，如果在Start New Shape选项被打 开的情况下创建了三条线，那么每条线都是一个独立的对象。如果关闭了 Start New Shape选 项，后面创建的对象将被增加到原来的图形中。下面我们就举例来说明这个问题。1.在菜单栏选取File/Reset,复位3ds max。2.在Create命令面板的Shapes中，关闭Object Type卷展栏下面的Start New Shape按钮。3.在Object Type卷展栏中单击Line按钮。4.在顶视口通过单击的方法创建两条直线，见图6.17。图 6.1 6 图 6.1 75.单击主工具栏的+Select and Mo ve按钮。6.在顶视口移动二维图形。由于这两条线是同一个二维图形的一部分，因此它们一起移动。6.2.3渲染样条线1.启动3dsmax,或者在菜单栏选取File/Reset,复位3dsmax。2.在菜单栏选取File/Open,然后从本书的配套光盘中打开文件Samplesch06ch06 _02.maxo该文件包含了默认的文字对象，见图6.18。图 6.1 83.在顶视口单击鼠标右键，激活它。4.单击主工具栏的3 Render Scene按钮。138 3ds max 5标准教程5.在 Render Scene 对话框 Co mmo n 面板中 Co mmo n Parameters 卷展栏的 Output Size 区 域，选取320 x240。然后单击Render按钮。文字没有被渲染，在渲染窗口中没有任何东西。6.关闭渲染窗口和Render Scene对话框。7.确认仍然选择了文字对象，到。Mo dify面板，打开Rendering卷展栏。在Rendering卷展栏中显示了 Viewpo rt和Renderer选项。可以在这里为视口或者渲染设 置 Thickness、Sides 和 Angle 的数值。8.在Rendering卷展栏中选取Renderer选项，然后选择Renderable复选框，见图 6.19-9.确认仍然激活了顶视口，单击主工具栏的 9Quick Render按钮。文字被渲染了，渲染结果见图6.20。图 6.1 9图 6.2010.关闭渲染窗口。11.在 Rendering 卷展栏将 Thickness 改为 4。12.确认仍然激活了顶视口，单击主工具栏的Quick Render按钮。渲染后文字的线 条变粗了。13.关闭渲染窗口。14.在 Rendering 卷展栏选取 Display Render Mesh 复选框，见图 6.21。在视口中文字按网格的方式来显示，见图6.22。现在的网格使用的是Renderer的设置，Thickness 为 4。15.在 Rendering 卷展栏，选取 Use Viewpo rt Settings 复选框。由于网格使用的是Viewpo rt的设置，Thickness为1,因此文字的线条变细了。图 6.21图 6.226.2.4 使用插值(Interpolation)设置在3dsmax内部，表现样条线的数学方法是连续的，但是在视口中显示的时候，做了些 近似处理，样条线变成了不连续的。样条线的近似设置在Interpo latio n卷展栏中。下面我们就举例来说明如何使用插值设置。1.继续前面的练习，在菜单栏选取File/Res et,复位3dsmax。2.在Create面板单击 及Shiipes按钮。3.单击Object Type卷展栏下面的Circle按钮。4.在顶视口创建一个圆，见图6.23。5.在顶视口单击鼠标右键，结束创建圆的操作。Steps值指定每个样条线段的中间点数。该数值越大，曲线越光滑。但是，如果该数值太 大，将会影响系统的运行速度。140 3ds max 5标准教程7.在Interpo latio n卷展栏将Steps数值设置为1。这时圆变成了多边形，见图6.25。8.在Interpo latio n卷展栏将Steps设置为0,结果见图6.26。现在圆变成了一个正方形。9.在Interpo latio n卷展栏选取Adaptive复选框，圆中的正方形又变成了光滑的圆，而且 Steps和Optimize选项变灰，不能使用。6.3编辑二维图形上一节介绍了如何创建二维图形，这一节我们将讨论如何在3ds max中编辑二维图形。6.3.1访问二维图形的次对象对于所有二维图形来讲，Mo dify面板中的Rendering和Interpo latio n卷展栏都是一样的，但是Parameters卷展栏却是不一样的。在所有二维图形中Line是比较特殊的，它没有可以编辑的参数。创建完Line对象后就 必须在Vertex Segment和Spline层次进行编辑。我们将这几个层次称之为次对象层次。下 面就举例来说明如何访问次对象层次。1.在菜单栏选取File/Reset,复位3ds max。2.在Create命令面板中单击 与 Shiipes 按钮。3.在Object Type卷展栏中单击Line按钮。4.在顶视口创建一条与图6.27类似的线。5.在Mo dify命令面板的堆栈显示区域中单击Line左边的+号，显示次对象层次，见 图 6.28o可以在堆栈显示区域单击任何一个次对象层次来访问它。6.在堆栈显示区域单击Vertex。图 6.27LineOl图 6.287.在顶视口显示任何一个节点，见图6.29。8.单击主工具栏的 小 Select and Mo ve按钮。9.在顶视口移动选择的节点，见图6.30。10.在Mo dify面板的堆栈显示区域单击Line,就可以离开次对象层次。6.3.2处理其它图形对于其它二维图形，有两种方法来访问次对象，第一种方法是将它转换成可编辑的样条 线(Editable Spline)；第二种方法是应用Edit Spline编辑修改器。这两种方法在用法上还是有所不同的。如果将二维图形转换成Editable Spline,就可以直 接在次对象层次设置动画，但是同时将丢失创建参数。如果给二维图形应用Edit Spline编辑 修改器，则可以保留对象的创建参数，但是不能直接在次对象层次设置动画。要将二维对象转换成Editable Spline,可以在编辑修改器堆栈显示区域的对象名上单击鼠 标右键，然后从弹出的快捷菜单中选取Co nvert to Editable Splineo还可以在场景中选择的二 维图形上单击鼠标右键，然后从弹出的菜单中选取Co nvert to Editable Spline。见图6.31。142 3ds max 5标准教程tiansfoim I xMove RotateScaleCloneProperties.Curve Editor.Convert To:Convert to Editable SplineConvert to Editable MeshConvert to Editable PolyConvert to Editable PatchConvert to NURBS图 6.31要给对象应用Edit Spline编辑修改器，可以在选择对象后选择Mo dify面板，再从编辑修 改器列表中选取Edit Spline即可。无论使用哪种方法访问次对象都是一样的，使用的编辑工具也是一样的。在下一节我们 以Edit Spline为例来介绍如何在次对象层次编辑样条线。6.4 Edit Spline编辑修改器6.4.1 Edit Spline编辑修改器的卷展栏Edit Spline编辑修改器有3个卷展栏，即Selectio n卷展栏（见图6.31）So ft Selectio n卷展 栏（见图6.32）和Geo metry卷展栏（见图6.33）。I SelectionNamed Selections：Copy Lock Handles信 Alike All厂 Area|0.1 Segment EndSelect By.DisplayShow Vertex Numbers 厂 Selected Only0 Vertices Selected图 6.31图 6.32图 6.33Selectio n卷展栏可以在这个卷展栏中设定编辑层次。一旦设定了编辑层次，就可以用3dsmax的标准选 择工具在场景中选择该层次的对象。Selectio n卷展栏中的Area Selectio n选项，用来增强选择功能。选择这个复选框后，离选 144 3ds max 5标准教程择节点的距离小于该区域指定的数值的节点都将被选择。这样，就可以通过单击的方法一次 选择多个节点。也可以在这里命名次对象的选择集，系统根据节点、线段和样条线的创建次 序对它们进行编号。Geo metry卷展栏Geo metry卷展栏包含许多次对象工具，这些工具与选择的次对象层次密切相关。Spline次对象层次的常用工具：Attach（附加）：给当前编辑的图形增加一个或者多个图形。这些被增加的二维图形 也可以由多条样条线组成。Detach（分离）：从二维图形中分离出线段或者样条线。Bo o lean（布尔运算）：对样条线进行交、并和差运算。并（Unio n）是将两个样条线 结合在一起形成一条样条线，该样条线包容两个原始样条线的公共部分。差（Subtractio n）是将从一个样条线中删除与另外一个样条线相交的部分。交（Intersectio n）是根据两条样条线的相交区域创建一条样条线。Outline（外围线）：给选择的样条线创建一条外围线，相当于增加一个厚度。Segment次对象层次的编辑：Segment次对象允许通过增加节点来细化线段，也可以改变线段的可见性或者分离线段。Vertex次对象支持如下操作：切换节点类型；调整B ezier节点句柄；循环节点的选择；插入节点；合并节点；在两个线段之间倒一个圆角；在两个线段之间倒一个尖角。So ft Selectio n 卷展栏So ft Selectio n卷展栏的工具主要用于次对象层次的变换。So ft Selectio n定义一个影响区 域，在这个区域的次对象都被软选择。变换应用软选择的次对象时，其影响方式与一般的选 择不同。例如，如果将选择的节点移动5个单位，那么软选择的节点可能只移动2.5个单位。在图6.34中，我们选择了螺旋线的中心点。当激活软选择后，某些节点用不同的颜色来显示，表明它们离选择点的距离不同。这时如果移动选择的点，那么软选择的点移动的距离较近，见图6.35o图 6.34图 6.356.4.2在节点次对象层次工作我们先选择节点，然后再改变节点的类型。1.启动3dsmax,或者在菜单栏选取File/Reset,复位3dsmax。2.在菜单栏选取File/Open,然后从本书的配套光盘中打开文件Samplesch06 ch06_03.maxo这个文件中包含几条类似于矩形的4个线段，见图6.36。3.在顶视口单击线，选择它。4.选择*Mo dify命令面板。5.在编辑修改器堆栈显示区域单击Line左边的+号,这样就显示出了 Line的次对象层次，+号变成了-号。6.在编辑修改器堆栈显示区域单击Vertex,这样就选择了 Vertex次对象层次，见图637。7.在Mo dify面板打开Selectio n卷展栏，选择Vertex选项，见图6.38。Selectio n卷展栏底部的Display区域的内容（见图6.39）表明当前没有选择节点。146 3ds max 5标准教程Display S how Vertex N umbers Selected Only0 Vertices Selected图 6.398.在顶视口选择左上角的节点。Selectio n卷展栏显示区域的内容(Spline Wert 1 Selected)告诉我们选择了一个节点。说明：这里只有一条样条线，因此所有节点都属于这条样条线。9.在Selectio n卷展栏中选择Sho w Vertex Numbers复选框，见图6.40。在视口中显示出了节点的编号，见图6.41。图 6.40图 6.4110.在顶视口的节点1上单击鼠标右键。11.在弹出的菜单上选取Smo o th,见图6.42。12.在顶视口的第2个节点上单击鼠标右键，然后从弹出的菜单中选取Bezier,在节点 两侧出现Bezier调整句柄。13.单击主工具栏的中 Select and Mo ve 或 0 Select and Ro tate 按钮。14.在顶视口选择其中的一个句柄，然后将图形调整成图6.43所示的样子。节点两侧的Bezier句柄始终保持在一条线上，而且长度相等。15.在顶视口的第3个节点上单击鼠标右键，然后从弹出的菜单中选取Bezier Co rner。Bezier Co rnerBezierCo mer 7Smo o thSpline SegmentVertex 7 To p-level 图 6.4216.在顶视口将Bezier句柄调整成图6.44所示的样子。从操作中可以看出，Bezier Co rner节点类型的两个句柄是相互独立的，改变句柄的长度 和方向将得到不同的效果。17.在顶视口使用区域选择的方法选择四个节点。18.在顶视口中的任何一个节点上单击鼠标右键，然后从弹出的菜单中选取Smo o th,可 以一次改变很多节点的类型。19.在顶视口单击第1个节点。20.单击Mo dify面板Geo metry卷展栏下面的Cycle按钮。在视口中选择了第2个节点。21.在编辑修改器堆栈的显示区单击Line,退出次对象编辑模式。下面我们给样条线插入节点。1.启动3dsmax,或者在菜单栏选取File/Reset,复位3dsmax。2.在菜单栏选取File/Open,然后从本书的配套光盘中打开文件Samplesch06 ch06_04.maxo这个文件中包含了一个二维图形，见图6.45。3.在顶视口单击二维图形，选择它。4.在Mo dify命令面板的编辑修改器堆栈显示区域单击Vertex,进入到节点层次。5.在Mo dify面板的Geo metry卷展栏单击Insert按钮。148 3ds max 5标准教程6.在顶视口的节点2和节点3之间的线段上单击鼠标左键，插入了一个节点，拖动鼠标 至需要的位置，再次单击鼠标左键，然后单击鼠标右键，退出Insert方式。山于增加了一个新节点，所以节点被重新编号，见图6.46。技巧：Refine工具也可以增加节点，且不改变二维图形的形状。7.在顶视口的样条线上单击鼠标右键，然后从弹出的菜单上选取To p-Level（见图6.47）,返回到对象的最顶层。Spline SegmentVertex 7 To p-level|tools 1图 6.47接下来学习如何合并节点。1.启动3dsmax,或者在菜单栏选取File/Reset,复位3dsmax。2.在菜单栏选取File/Open,然后从本书的配套光盘中打开文件Samplesch06 ch06_05.maxo这是一个只包含系统设置，没有场景信息的文件。3.在Create面板中单击 与Slo pes按钮，然后单击Object Type卷展栏的Line按钮。4.按键盘的S键，激活捕捉功能。5.在顶视口按逆时针的方向创建一个三角形，见图6.48。当再次单击第一个节点的时候，系统则询问是否封闭该图形，见图6.49。6.在Spline对话框中单击否（N）按钮。7.在顶视口单击鼠标右键，结束样条线的创建。8.再次单击鼠标右键，结束创建模式。9.按键盘上的S键，关闭捕捉。10.在Mo dify命令面板的Selectio n卷展栏中单击*Vertexo11.在顶视口使用区域选择的方法选择所有的节点（共4个）Vertices Selected。12.在顶视口的任何一个节点上单击鼠标右键，然后从弹出的菜单中选取Smo o th。在图6.50中，样条线上重合在一起的第1点和最后一点处没有光滑过渡，第2点和第3 点处已经变成了光滑过渡，这是因为两个不同的节点之间不能光滑。13.在顶视I I使用区域的方法选择重合在一起的第1点和最后一点。14.在Mo dify面板的Geo metry卷展栏中单击 Weld按钮。两个节点被合并在一起，而且节点处也光滑了，见图6.51。图 6.5115.在Selectio n卷展栏的Display区域选择Sho w Vertex Numbers复选框，图中只显示3 个节点的编号。下面我们对样条线进行倒角操作。1.启动3dsmax,或者在菜单栏选取File/Reset,复位3dsmax。2.在菜单栏选取File/Open,然后从本书的配套光盘中打开文件Samplesch06 ch06_06.maxo这时场景中包含一条用Line绘制的三角形，见图6.52o3.在顶视口单击其中的任何一条线，选择它。4.在顶视口中的样条线上单击鼠标右键，然后在弹出的菜单上选取Cycle Vertices，见图6.53。150 3ds max 5标准教程tools 2Create LineMoveAttach RotateDetach SegmentConnectRefineRefine Connect Cycle Vertices Break Vertices Weld VerticestiansfonnScaleCloneProperties.Curve Editor.Wire ParametersConvert To:图 6.53这样就进入了 Vertex次对象模式。5.在顶视口中，使用区域的方法选择3个节点。6.在Mo dify面板的Geo metry卷展栏中，将Fillet数值改为25型_|25 小 在每个选择的节点处出现一个半径为25的圆角，同时增加了 3个节点，见图6.54。说明：当按Enter键后，圆角的微调器数值返回0。该微调器的参数不被记录，因此不能 编辑参数。7.在主工具栏中单击Undo按钮，撤消倒圆角操作。8.在菜单栏选取Edit/Select A1L则所有节点都被选择。9.在Mo dify面板的Geo metry卷展栏中，将Chamfer数值改为20 Chamfer 同在每个选择的节点处都被倒了一个切角，见图6.55。该微调器的参数不被记录，因此不 能用固定的数值控制切角。图 6.54图 6.556.4.3在线段次对象层次工作我们可以在线段次对象层次做许多工作，首先试一下如何细化线段。1.在菜单栏中选取File/Open,然后从本书的配套光盘中打开文件Samplesch06 ch06_07.maxo这时场景中包含一条用Line绘制的矩形，见图6.56o2.在顶视口单击任何一条线段，选择该图形。3.在Mo dify命令面板的编辑修改器堆栈显示区域展开Line层级，并单击Segment,进 入该层次，见图6.57。4.在Mo dify面板的Geo metry卷展栏，单击Refine按钮。图 6.575.在顶视口中，在不同的地方单击四次顶部的线段，则该线段增加4个节点，见图6.58 下面我们来试一下如何移动线段。1.继续前面的练习，单击主工具栏的小 Select and Mo ve按钮。2.在顶视口单击矩形顶部中间的线段，选择它，见图6.59。这时在Mo dify面板的Selectio n卷展栏中显示第5条线段被选择Spline VSeg5Selected|o 3.在顶视口向下移动选择的线段，结果见图6.60。4.在顶视口的图形上单击鼠标右键。152 3ds max 5标准教程5.在弹出的菜单中选取Sub-o bjects/Vertex6.在顶视口选取第6个节点，见图6.61。z J图 6.60 图 6.617.在工具栏的捕捉按钮上（例如21）单击鼠标右键，出现Grid and Snap Settings对话 框，见图6.62。8.在Grid and Snap Settings对话框中，取消Grid Po ints的复选，选择Vertex复选框，见 图 6.62o图 6.629.关闭 Grid and Snap Settings 对话框。10.在顶视口按下Shift键单击鼠标右键，打开Snap菜单。在Snap菜单选择Optio ns/Transfo rm Co nstraints,见图 6.63。这样将把变换约束到选择的轴上。11.按键盘上的S键，激活捕捉功能。12.在顶视口将鼠标光标移动到选择的节点上（第6个节点），然后将它向左拖曳到第7 点的下面，捕捉它的X坐标。这样，在X方向上第6点就与第7点对齐了，见图6.64。图 6.6313.按键盘上的S键关闭捕捉功能。14.在顶视口单击鼠标右键，然后从弹出的菜单中选取Sub-o bjects/Segment15.在顶视口选择第6条线段，沿着X轴向左移动，见图6.65。6.4.4在样条线层次工作在样条线层次可以完成许多工作，首先来学习一下如何将一个二维图形附加到另外一个 二维图形上。1.在菜单栏选取File/Open,然后从本书的配套光盘中打开文件Samplesch06 ch06_08.maxo场景中包含三个独立的样条线，见图6.66o图 6.65图 6.66154 3dsmax 5标准教程2.单击主工具栏的 氢Select by Name按钮，出现Select Objects对话框。Select Objects对话框的列表中有3个样条线，即CircleOK Circle02和LineOl o3.单击LineO 1,然后再单击Select按钮。4.在Mo dify命令面板，单击Geo metry卷展栏的Attach按钮。5.在顶视口分别单击两个圆。技巧：确认在圆的线上单击。6.在顶视口单击鼠标右键结束Attach操作。7.单击主工具栏的 氢Select by Name按钮，出现Select Objects对话框。在Select Objects 对话框的文件名列表中没有了 Circleo l和Circleo 2,它们都包含在LineOl中了。8.在Select Objects对话框中单击Cancel按钮，关闭它。接下来我们介绍使用Outline后场景中的变化。1.继续前面的练习，选择场景中的图形。2.在Mo dify面板的编辑修改器堆栈显示区域单击Line左边的+号，展开次对象列表。3.在Mo dify面板的编辑修改器堆栈显示区域单击Splineo4.在顶视口单击前面的圆，见图6.67。5.在Mo dify面板的Geo metry卷展栏中将Outline的数值改为-2 Outline j p2 io6.单击后面的圆，重复第5步的操作。结果见图6.68。7.在顶视口的图形上单击鼠标右键，然后从弹出的菜单上选取Sub-Object/To p Level。8.单击主工具栏的F.Select by Name按钮，出现Select Objects对话框。所有圆都包含 在 LineOl 中。9.在Select Objects对话框中单击Cancel按钮，关闭它。下面我们介绍使用二维图形的布尔运算。1.继续前面的练习，或者在菜单栏选取File/Open,然后从本书的配套光盘中打开文件 Samplesch06 ch06_09.maxo2.在顶视口选择场景中的图形。3.Mo dify命令面板的编辑修改器堆栈显示区域展开次对象列表，然后单击Splineo4.在顶视口单击车身样条线，选择它，见图6.69。5.在Mo dify面板的Geo metry卷展栏中，单击Bo o lean区域的 Subtractio n按钮。6.单击Bo o lean按钮 序凝贰万“。7.在顶视口单击后车轮的外圆，完成布尔减操作，见图6.70。8.在顶视口单击鼠标右键，结束Bo o lean操作模式。9.在Mo dify面板的编辑修改器堆栈显示区域单击Line,返回到顶层。6.4.5使用Edit Spline编辑修改器访问次对象层次1.在菜单栏选取File/Open,然后从本书的配套光盘中打开文件Samplesch06 ch06_10.maxo文件中包含一个有圆角的矩形，见图6.71。2.选择Mo dify命令面板，Mo dify面板中有3个卷展栏，即Rendering、Interpo latio n和 Parameters o3.打开Parameters卷展栏，见图6.72。156 3ds max 5标准教程Parameters卷展栏是矩形对象独有的。4.在Mo dify面板的编辑修改器列表中选取Edit Spline,见图6.73o5.在Mo dify面板将鼠标光标移动到空白处，当它变成手的形状后单击鼠标右键，然后 在弹出的快捷菜单中选取Clo se All,见图6.74。Close RolloutClose All图 6.73Edit SplineExtrude-JFace ExtrudeFFD 2x2x21FFD 3x3x3FFD 4x4x4FFD(box)Open AllJ SelectionJ Soft SelectionJ GeometryReset Rollout Order图 6.74Edit Spline编辑修改器的卷展栏与我们编辑线段时使用的卷展栏一样。6.在Mo dify命令面板的堆栈显示区域单击Rectangle,出现了矩形的参数卷展栏,见图6.75o7.在Mo dify命令面板的堆栈显示区域单击Edit Spline左边的+号，展开次对象列表，见 图 6.76 0图 6.75图 6.768.单击Edit Spline左边的-号，关闭次对象列表。9.在Mo dify命令面板的堆栈显示区域单击Edit Splineo10.单击堆栈区域的 S Remo ve mo difier fro m the stack 按钮，删除 Edit Spline。6.4.6使用Editable Spline编辑修改器访问次对象层次1.继续前面的练习。选择矩形，然后在顶视口的矩形上单击鼠标右键。2.在弹出的菜单上选取 Co nvert To/Co nvert to Editable Spline,见图 6.77。矩形的创建参数没有了，但是可以通过Editable Spline访问样条线的次对象层级。3.选择Mo dify面板的编辑修改器堆栈显示区域，单击Editable Spline左边的+号，展开 次对象层级，见图6.78。transformMove RotateScaleCloneProperties.Curve Editor.Wire Parameters.Convert To:Convert to Editable SplineConvert to Editable MeshConvert to Editable PolyConvert to Editable PatchConvert to NURBS目 Editable Spline lVertex1Segment;Spline图 6.77图 6.78Editable Spline的次对象层级与Edit Spline的次对象层次相同。158 3d
